Vätskekopplade värmeväxlare LQRT ECONET

Storlek: px
Starta visningen från sidan:

Download "Vätskekopplade värmeväxlare LQRT ECONET"

Transkript

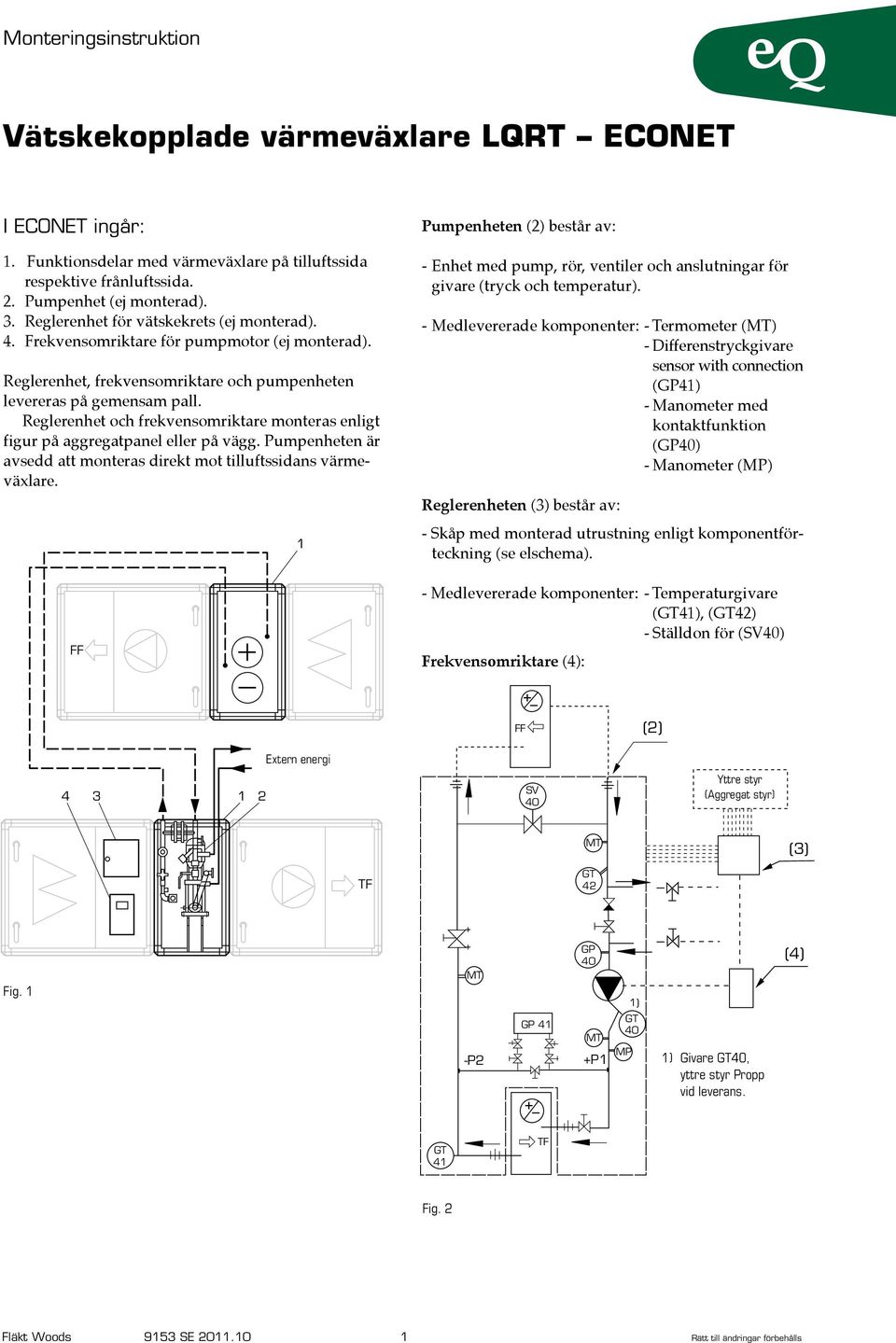

1 I ECONET ingår: 1. Funktionsdelar med värmeväxlare på tilluftssida respektive frånluftssida. 2. Pumpenhet (ej monterad). 3. Reglerenhet för vätskekrets (ej monterad). 4. Frekvensomriktare för pumpmotor (ej monterad). Reglerenhet, frekvensomriktare och pumpenheten levereras på gemensam pall. Reglerenhet och frekvensomriktare monteras enligt figur på aggregatpanel eller på vägg. Pumpenheten är avsedd att monteras direkt mot tilluftssidans värmeväxlare. 1 Pumpenheten (2) består av: - Enhet med pump, rör, ventiler och anslutningar för givare (tryck och temperatur). - Medlevererade komponenter: - Termometer () - Differenstryckgivare sensor with connection (4 - Manometer med kontaktfunktion () - Manometer () Reglerenheten (3) består av: - Skåp med monterad utrustning enligt komponentförteckning (se elschema). - Medlevererade komponenter: - Temperaturgivare (4, () - Ställdon för () Frekvensomriktare (4): (2) Extern energi Yttre styr (Aggregat styr) (3) + Fig P2 +P1 Givare, yttre styr Propp vid leverans. (4) Fig. 2 Fläkt Woods 9153 SE Rätt till ändringar förbehålls

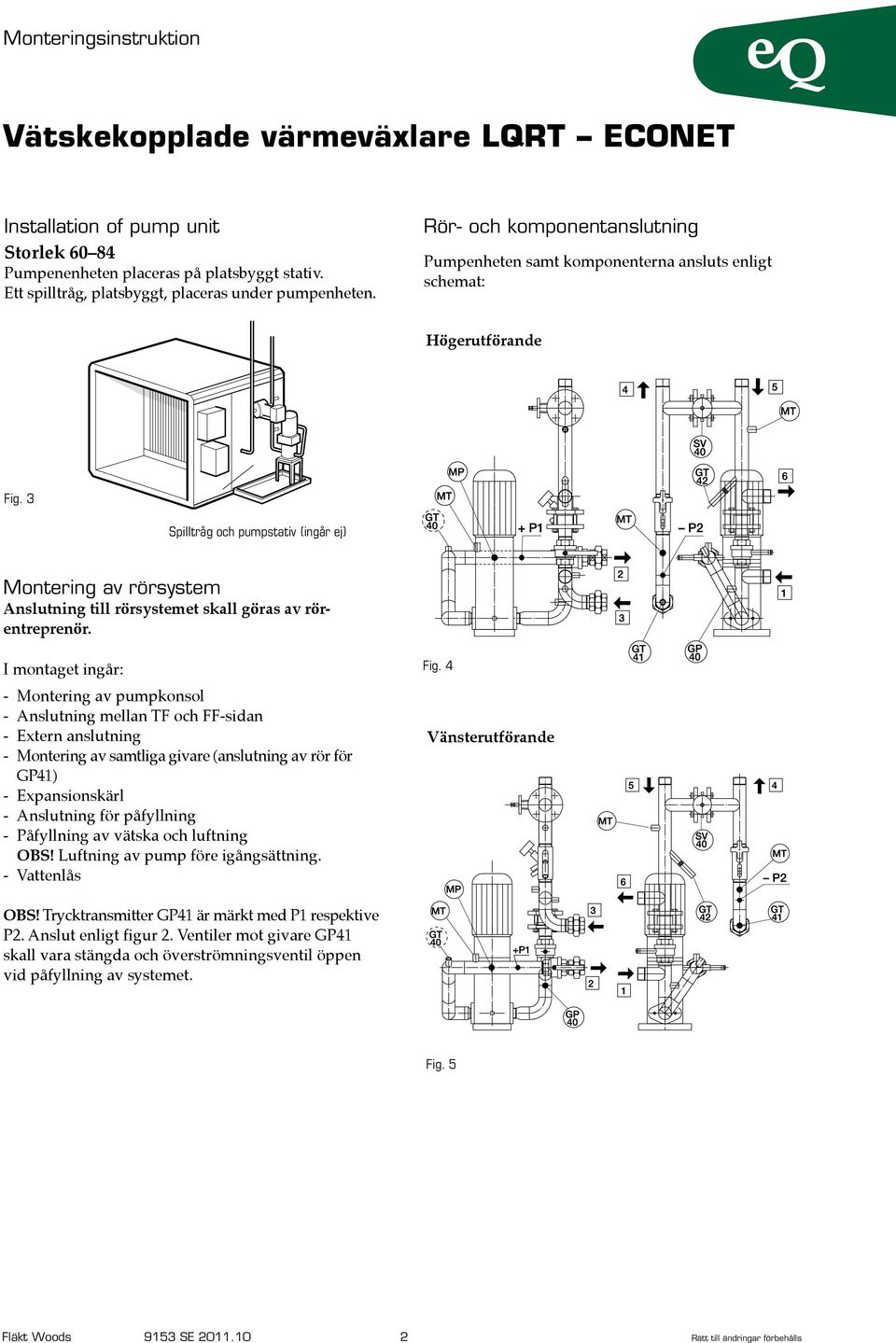

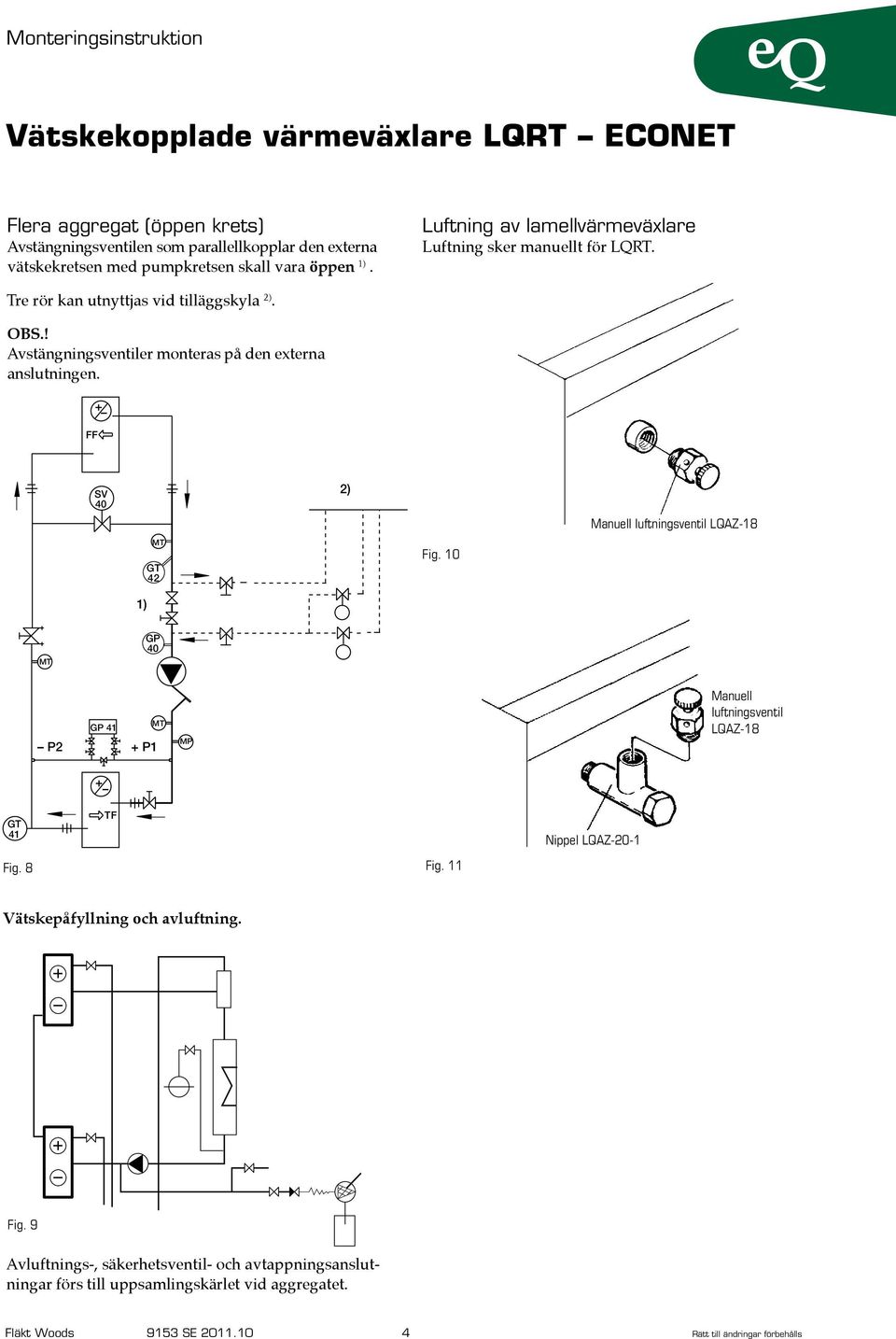

2 Installation of pump unit Storlek Pumpenenheten placeras på platsbyggt stativ. Ett spilltråg, platsbyggt, placeras under pumpenheten. Rör- och komponentanslutning Pumpenheten samt komponenterna ansluts enligt schemat: Högerutförande Fig. 3 Spilltråg och pumpstativ (ingår ej) Montering av rörsystem Anslutning till rörsystemet skall göras av rörentreprenör. I montaget ingår: - Montering av pumpkonsol - Anslutning mellan och -sidan - Extern anslutning - Montering av samtliga givare (anslutning av rör för 4 - Expansionskärl - Anslutning för påfyllning - Påfyllning av vätska och luftning OBS! Luftning av pump före igångsättning. - Vattenlås Fig. 4 Vänsterutförande OBS! Trycktransmitter är märkt med P1 respektive P2. Anslut enligt figur 2. Ventiler mot givare skall vara stängda och överströmningsventil öppen vid påfyllning av systemet. Fig. 5 Fläkt Woods 9153 SE Rätt till ändringar förbehålls

3 Den externa anslutningen är beroende på om det ingår ett eller flera aggregat parallellt anslutna. Yttre styr (Aggregat styr) Ett aggregat (sluten krets) Avstängningsventilen som parallellkopplar den externa vätskekretsen med pumpkretsen skall vara stängd. Tre rör kan utnyttjas vid tilläggskyla 2). OBS.! Avstängningsventiler monteras på den externa anslutningen. Givare, yttre styr Propp vid leverans. 2) Fig. 6 Märkning på respekive röranslutning 1 Värme/Kyla IN Heating/Cooling IN Lämmitys/Jäähdytys MENO Frånluftsbatteri IN Exhaust air coil IN Poistoilmapatteri MENO 4 P2 + P1 Tilluftsbatteri Supply air coil Tuloilmapatteri IN IN MENO 2 Frånluftsbatteri Exhaust air coil Poistoilmapatteri 5 UT OUT PALUU Fig. 7 Tilluftsbatteri Supply air coil Tuloilmapatteri 3 UT OUT PALUU 6 Värme/Kyla UT Heating/Cooling OUT Lämmitys/Jäähdytys PALUU Fläkt Woods 9153 SE Rätt till ändringar förbehålls

4 Flera aggregat (öppen krets) Avstängningsventilen som parallellkopplar den externa vätskekretsen med pumpkretsen skall vara öppen. Luftning av lamellvärmeväxlare Luftning sker manuellt för LQRT. Tre rör kan utnyttjas vid tilläggskyla 2). OBS.! Avstängningsventiler monteras på den externa anslutningen. 2) Fig. 10 Manuell luftningsventil LQAZ-18 P2 + P1 Manuell luftningsventil LQAZ-18 Fig. 8 Fig. 11 Nippel LQAZ-20-1 Vätskepåfyllning och avluftning. Fig. 9 Avluftnings-, säkerhetsventil- och avtappningsanslutningar förs till uppsamlingskärlet vid aggregatet. Fläkt Woods 9153 SE Rätt till ändringar förbehålls

5 Kondensdränering Lamellvärmeväxlarna är försedda med dräneringsanslutning ø 32 för anslutning av vattenlås med låsdjup minst 100 mm. Använd vattenlås LQAZ-08. Uppstartning OBS! Elektrisk inkoppling av pump måste vara utförd. 1. Blanda vanligt vatten och frostskyddsvätska till föreskriven koncentration. Låt sedan blandningen stå minst 24 timmar i det öppna blandningskärlet för avluftning. 2. Märk systemet med skylt, som visar flöde, typ av frostskydd och koncentration. 3. Anslut batterierna och beakta märkningen med avseende på motströmskoppling. 4. Fyll systemet snarast med hjälp av den separata pumpen. Systemet bör ha ett övertryck av 1,0 bar. Fig. 12 Vattenlås LQAZ Trycktransmitter (4. Vid påfyllnad av vätska skall by-passventil vara öppen och avstängningsventiler stängda. Tömning Värmeväxlaren kan inte tömmas helt, utan vätskan måste vara försedd med frostskyddsmedel då frysrisk föreligger. Lameller Eventuella deformationer av lamellerna justeras med lamellkam QLAZ Kontrollera eventuella läckage och täta om så erfordras. 7. Cirkulationspumpen skall ovillkorligen luftas, egen luftningsventil, före igångsättning! 8. Starta systemets cirkulationspump och lufta systemet noggrant. Pumpen startas via läge manuellt på frekvensomriktaren. Ställ in omriktaren på en relativt låg frekvens, ca 30 Hz. 9. Idrifttagning (4. Öppna avstängningsventiler och avlufta. Stäng by-passventil 10. Kontrollera systemets övertryck och fyll på om det behövs. Kontrollera att ingen luft finns i påfyllningsutrustningen. Fig Fyll vattenlås. Lamellkam QLAZ Efterkontrollera systemtrycket efter cirka en vecka. IORTANT! Vid arbete med lamellkam, skall skyddshandskar användas. El- och styrinstallation Elscheman för inkoppling av pumpmotor, frekvensomriktare och reglerenheten för pumpkretsen medföljer reglerenheten (i skåpet). Fläkt Woods 9153 SE Rätt till ändringar förbehålls

VÄTSKEKOPPLADE VÄRMEVÄXLARE LQRT ECONET

VÄTSKEKOPPLADE VÄRMEVÄXLARE LQRT ECONET VÄTSKEKOPPLADE VÄRMEVÄXLARE LQRT ECONET MONTERINGSINSTRUKTION I ECONET INGÅR: 1. Funktionsdelar med värmeväxlare på tilluftssida respektive frånluftssida. 2. Pumpenhet (ej monterad).. Reglerenhet för vätskekrets
