Stansen och Degeln 1 mfl Näsbypark

Transkript

1 Gestaltningsideér och uttryck Lägre hus mot gemensamma ytor, gaturum och fina väderstreck i SV. Bebyggelsen trappar upp mot höjder med höga träd. Utanpåliggande balkonger mot Entréparken ger en mänsklig skala, intimare rum och djup i fasaderna. Entréparken och huvudstråket mot Fantasibacken Balkonger orienteras till hörn när det är möjligt och knyts ihop i vertikalled för ett sammanhållet och karaktärsfyllt uttryck. Mot Norskogsbadet och Centralparken är balkongerna infällda för att respektera parkmljön och stärka gränsen mellan offentligt och privat. Balkongerna får accent kulör mot ljusa fasader och är ofärgade, transparenta mot kulörstarka fasader. Ljusare kulörer mot söder och mättade, varma kulörer mot parkrummet och norr. Stansen och Degeln 1 mfl Näsbypark parallella uppdrag

2

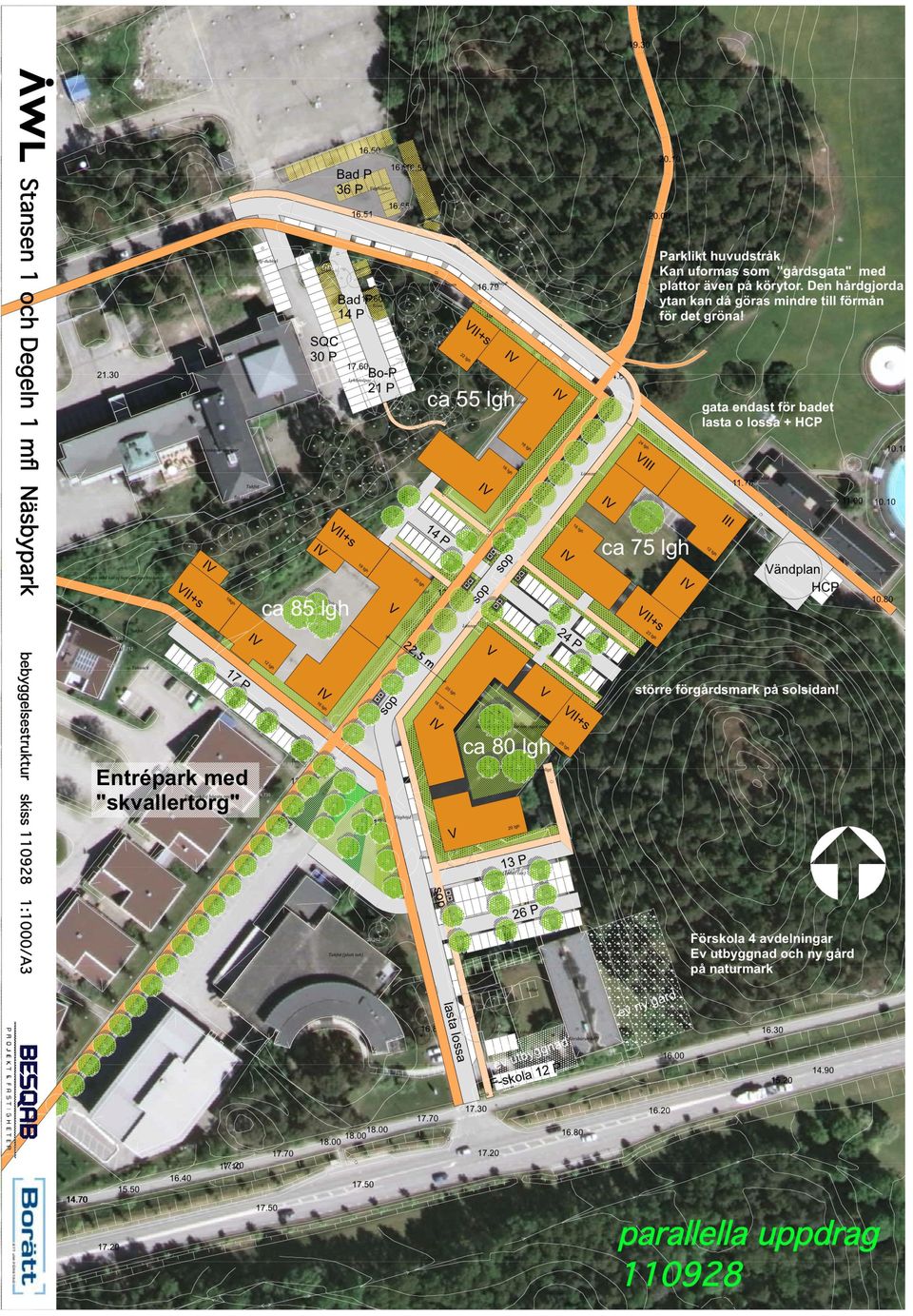

3

4 22,5 m befintliga lönnar uteplats gång/cykel förgårdsmark Parkliknande huvudstråk uteplats Förgårdsmark med entréer och uteplats Detalj ur sektion A - A, Skala 1: 200 (A3) Mur av natursten mot gata varierar i höjd ca 0,2-1,2 m. Flygperspektiv från entréparken mot Fantasibacken A B B Engelska skolan, 1-6 A Sektion A - A, från väster till öster skala 1:600 (A3) Stansen och Degeln 1 mfl Näsbypark 3D modell och sektion

5 Miljö Minskad klimatpåverkan Förslaget anpassar sig till och bevarar befintlig natur, vegetation och topografi. De halvöppna kringbyggda gårdarna skapar ett gynsamt lokalklimat för de boende samt ger lägre enrgiförbrukning genom kombinationen av vindskydd och att fasaderna till stordel utsätts för passiv solenergi. Husens enkla former i plan minskar mängden köldbryggor samtidigt som variationen i vertikalled bidrar till ett gott klimat där ljuset når in på gårdarna. Material i bebyggelse och landskap bör projekteras och föreskrivas med hänsyn till i första hand Byggvarubedömningen men även Sunda hus och Folksams byggmiljöguide. God vattenmiljö/lod Infiltrationsytor på gårdar, närmast husen på förgårdsmark och längs sidorna av Gång/Cykelstråk i det centrala gaturummet för lokalt omhändertagande av dagvattnet. Grönytor Entréparken, vegetation i gaturum och på gårdar länkar samman Centralparken med grönområden kring bebyggelsestrukturen. God bebyggd miljö Bebyggelsestrukturen är väl skyddad mot buller genom anpassning till natur och nyttjande av befintlig vegetation och topografi som bullerskärm Avfallshantering Sopor anpassas för maskinell hämtning längs huvudstråket i nedgrävda kasuner med uppdelning på hushållssopor, papper och glas. Övriga fraktioner sorteras i för det avsedda rum i husen. Från parken och Norskogsbadet mot sydväst. Cykelparkering På gårdar i anslutning till husentré och i källare. GC - stråk ansluter mot kollektiva färdmedel och Täby C. göm undan bilarna mellan häckar och träd större uteplatser mot söder Parkeringsprincip mellan hus, sektion B - B, skala 1:400 (A3) Flygperspektiv från Fantasibacken mot entréparken. Stansen och Degeln 1 mfl Näsbypark 3D modell och sektion

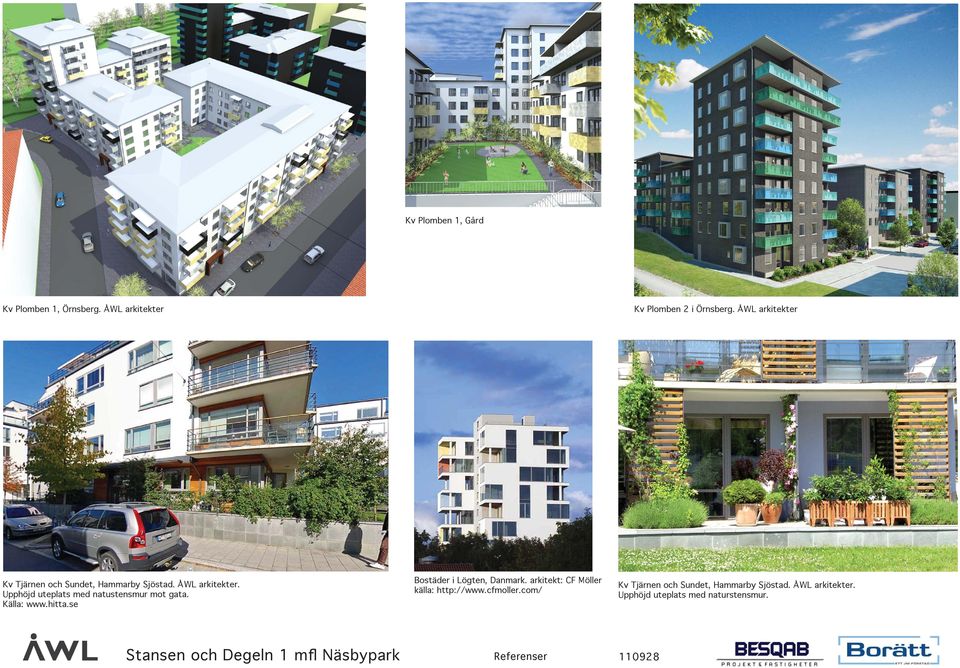

6 Kv Plomben 1, Gård Kv Plomben 1, Örnsberg. ÅWL arkitekter Kv Plomben 2 i Örnsberg. ÅWL arkitekter Kv Tjärnen och Sundet, Hammarby Sjöstad. ÅWL arkitekter. Upphöjd uteplats med natustensmur mot gata. Källa: Bostäder i Lögten, Danmark. arkitekt: CF Möller källa: Kv Tjärnen och Sundet, Hammarby Sjöstad. ÅWL arkitekter. Upphöjd uteplats med naturstensmur. Stansen och Degeln 1 mfl Näsbypark Referenser

7 gångbana Stansen 1 och Degeln 1 mfl Näsbypark exempel planlösning kv 1 skiss 1:200/A3 garageinfart naturmark 102,1 m 2 90,5 m 2 4 RoK 2 RoK 52,7 m 2 73,5 m RoK gård uteplatser 3-4 RoK 73,5 m 2 2 RoK 1 p 50,7 m 2 4 RoK 90,5 m 2 kantstensparkering gång- och cykel uteplatser 100,9 m 2 100,9 m 2 4 RoK 90,5 m 2 2 RoK 1 p gång- och cykel 3-4 RoK 50,7 m 2 uteplatser uteplatser uteplatser 73,5 m 2 befintliga lönnar parallella uppdrag

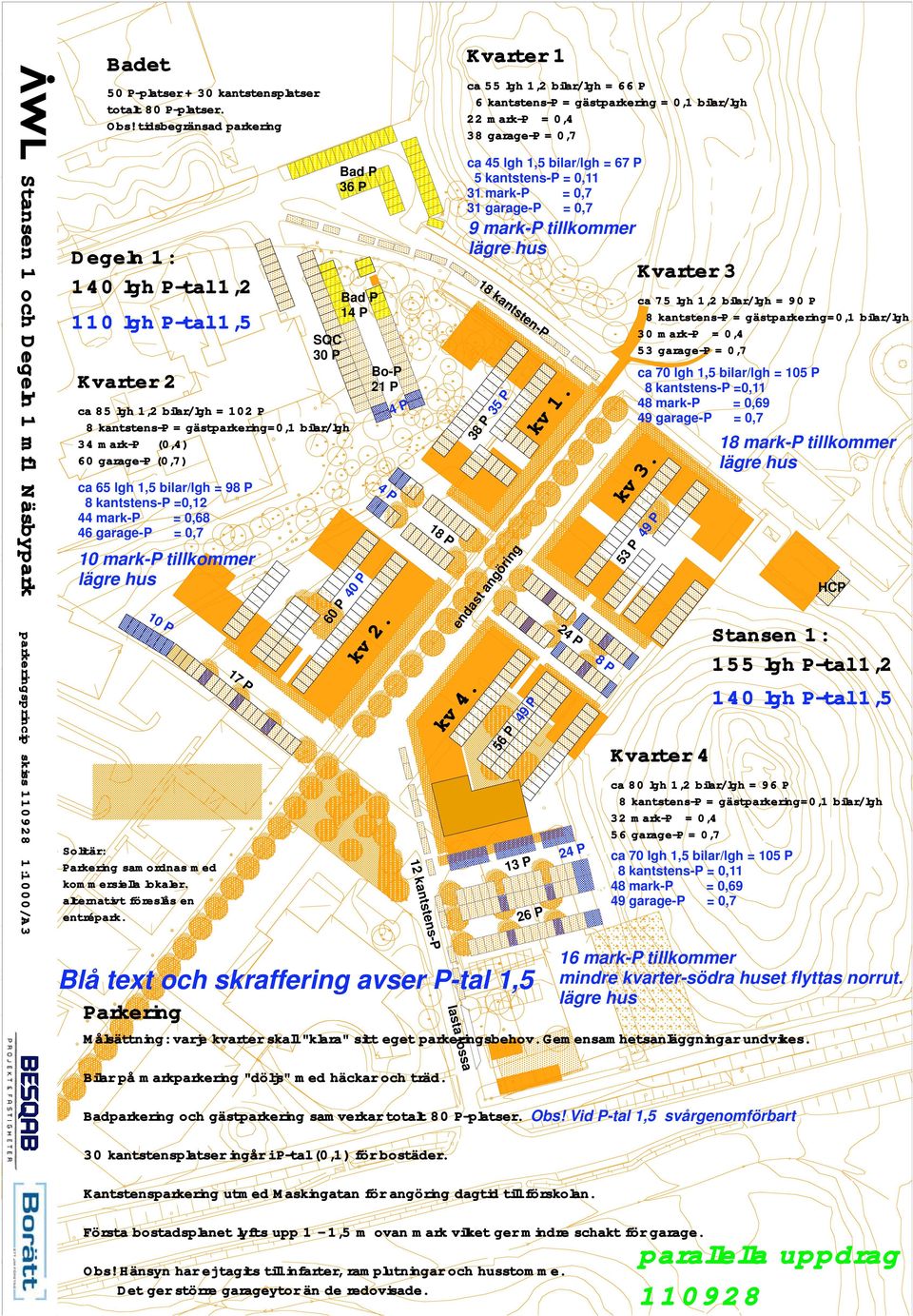

8 Badet 50 P-platser + 30 kantstensplatser totalt 80 P-platser. Obs! tidsbegränsad parkering Kvarter 1 ca 55 lgh 1,2 bilar/lgh = 66 P 6 kantstens-p = gästparkering = 0,1 bilar/lgh 22 mark-p = 0,4 38 garage-p = 0,7 Stansen 1 och Degeln 1 mfl Näsbypark parkeringsprincip skiss 1:1000/A3 Degeln 1: 140 lgh P-tal 1,2 110 lgh P-tal 1,5 Kvarter 2 10 P 17 P SQC 30 P ca 85 lgh 1,2 bilar/lgh = 102 P 8 kantstens-p = gästparkering=0,1 bilar/lgh 34 mark-p (0,4) 60 garage-p (0,7) ca 65 lgh 1,5 bilar/lgh = 98 P 8 kantstens-p =0,12 44 mark-p = 0,68 46 garage-p = 0,7 10 mark-p tillkommer lägre hus Solitär: Parkering samordnas med kommersiella lokaler. alternativt föreslås en entrépark. Bad P 36 P Bad P 14 P 60 P Bo-P 21 P 4 P 18 P 40 P 38 P 35 P kv 2. 4 P endast angöring kv 4. ca 45 lgh 1,5 bilar/lgh = 67 P 5 kantstens-p = 0,11 31 mark-p = 0,7 31 garage-p = 0,7 9 mark-p tillkommer lägre hus 18 kantsten-p 56 P 49 P 13 P 26 P kv P 24 P 8 P Kvarter 3 ca 75 lgh 1,2 bilar/lgh = 90 P 8 kantstens-p = gästparkering=0,1 bilar/lgh 30 mark-p = 0,4 53 garage-p = 0,7 ca 70 lgh 1,5 bilar/lgh = 105 P 8 kantstens-p =0,11 48 mark-p = 0,69 49 garage-p = 0,7 kv P 49 P Kvarter 4 HCP ca 80 lgh 1,2 bilar/lgh = 96 P 8 kantstens-p = gästparkering=0,1 bilar/lgh 32 mark-p = 0,4 56 garage-p = 0,7 ca 70 lgh 1,5 bilar/lgh = 105 P 8 kantstens-p = 0,11 48 mark-p = 0,69 49 garage-p = 0,7 18 mark-p tillkommer lägre hus Stansen 1: 155 lgh P-tal 1,2 140 lgh P-tal 1,5 12 kantstens-p lasta lossa Blå text och skraffering avser P-tal 1,5 Parkering 16 mark-p tillkommer mindre kvarter-södra huset flyttas norrut. lägre hus Målsättning: varje kvarter skall "klara" sitt eget parkeringsbehov. Gemensamhetsanläggningar undvikes. Bilar på markparkering "döljs" med häckar och träd. Badparkering och gästparkering samverkar totalt 80 P-platser. Obs! Vid P-tal 1,5 svårgenomförbart 30 kantstensplatser ingår i P-tal (0,1) för bostäder. Kantstensparkering utmed Maskingatan för angöring dagtid till förskolan. Första bostadsplanet lyfts upp 1-1,5 m ovan mark vilket ger mindre schakt för garage. Obs! Hänsyn har ej tagits till infarter, ramplutningar och husstomme. Det ger större garageytor än de redovisade. parallella uppdrag

9 Stansen 1 och Degeln 1 mfl Näsbypark ytberäkning skiss 1:1000/A3 Kvarter 2 60,7 m 2 239,2 m 2 275,8 m 2 60,9 m ,2 m 2 379,7 m 2 242,5 m 2 576,3 m 2 376,6 m 2 200,9 m 2 592,6 m 2 315,6 m 2 Kvarter 1 BYA ca 1150 m2 BTA ca 5350 m2 (totalt ljus+mörk) BTA garage ca 920 m2 (vid P-tal 1,2) BTA källarplan ca 420 m2 (bostadskomplement) ca 55 lgh Degeln 1: total BYA ca 2790 m2 total BTA ca m2 total BTA garage ca 2290 m2 (vid P-tal 1,2) total BTA källarplan ca 1000 m2 (bostadskomplement) totalt ca 140 lgh (P-tal 1,2) Kvarter 3 BYA ca 1640 m2 BTA ca 8840 m2 (totalt ljus+mörk) BTA garage ca 1370 m2 (vid P-tal 1,2) BTA källarplan ca 580 m2 (bostadskomplement) ca 85 lgh VII+s VII+s V VII+s 1 329,0 m 2 384,1 m 2 181,7 m 2 377,9 m 2 378,2 m 2 559,5 m 2 231,9 m 2 179,2 m ,4 m 2 532,4 m 2 376,7 m 2 198,7 m 2 BYA ca 1520 m2 BTA ca 7260 m2 (totalt ljus+mörk) BTA garage ca 1330 m2 (vid P-tal 1,2) BTA källarplan ca 530 m2 (bostadskomplement) ca 75 lgh 178,2 m 2 198,5 m ,7 m 2 200,3 m 2 179,4 m 2 378,2 m 2 Kvarter 4 BYA ca 1450 m2 BTA ca 7530 m2 (totalt ljus+mörk) BTA garage ca 1170 m2 (vid P-tal 1,2) BTA källarplan ca 590 m2 (bostadskomplement) ca 80 lgh Stansen 1: total BYA ca 2970 m2 total BTA ca m2 total BTA garage ca 2500 m2 (vid P-tal 1,2) total BTA källarplan ca 1120 m2 (bostadskomplement) totalt ca 155 lgh (P-tal 1,2) parallella uppdrag
