1 Verifiering av påbyggnadsbesiktning enligt VDI 2700 Detta häfte gäller fordonet med id-nummer (FIN): vehicle identification number (VIN) W K E Den behöriga besiktningsmannen från besiktningsorganet skriver in FIN vid den första besiktningen, och numret ska sedan bekräftas vid efterföljande besiktningar. Datum för första besiktning Date of 1st test Besiktningen får genomföras av behöriga personer vid följande besiktningsorgan, inom ramen för den större fordonsbesiktningen (HU): TÜV Nord TÜV Süd TÜV Rheinland Dekra KRONE auktoriserade verkstäder En dokumentation för besiktningarna återfinns på sidan 9. Status 11/

2 Fahrzeugwerk Bernard KRONE GmbH Bernard-Krone-Straße 1 D Werlte Telefon: (0) Telefax: (0) Internet: E-post: info.nfz@krone.de Besiktningshäfte KRONE - flaktrailer KRONE - skåptrailer KRONE - släp Innehåll 1. Inledning Tillverkarintyg Utrustningsdetaljer Besiktningsanvisningar Allmänt Framvägg Sidovägg Fast sidovägg (skåp) Sidoskjutflak (flakuppbyggnad) Sidoläm Tak Fast tak Skjutförtäckning Bakläm Portaldörrar Baksidoläm Lastläm Lastsäkringselement Årligt besiktningsintyg Bilaga / förklaringar Fahrzeugwerk KRONE (12)

3 1. Inledning Kära kund! För att garantera att nya fordon håller hög trafik- och driftsäkerhet måste de besiktigas varje år. Det här besiktningshäftet ger möjlighet att dokumentera besiktningsresultatet för ditt nya KRONE-fordon. Följ de föreskrivna besiktningsintervallen och överlåt besiktningen åt auktoriserade verkstäder för KRONE-fordon. Låt det här besktningshäftet ligga kvar i fordonet. Det kan användas vid trafikkontroller för att styrka genomförda åtgärder. 2. Tillverkarintyg I lastsäkringsintyget ska ett tillverkarintyg ingå. 3. Utrustningsdetaljer Utrustningsdetaljerna ska finnas upptagna på lastsäkringsintyget. 4. Besiktningsanvisningar 4.1. Allmänt Följande kontroll ska göras innan besiktningen påbörjas: FIN ska stämma överens med uppgiften i fordonshandlingarna. Följande punkter ska i princip alltid kontrolleras: Svetsar - inga sprickor Skruvar/nitar - inga lösa förband Spännband, flakrullar, flakspänndon, dörrlås - funktion och skador Limmade detaljer - god vidhäftning Rörliga delar - funktion Skador ska omgående åtgärdas av KRONE-verkstad; skadade komponenter ersätts med original KRONE reservdelar Fahrzeugwerk KRONE (12)

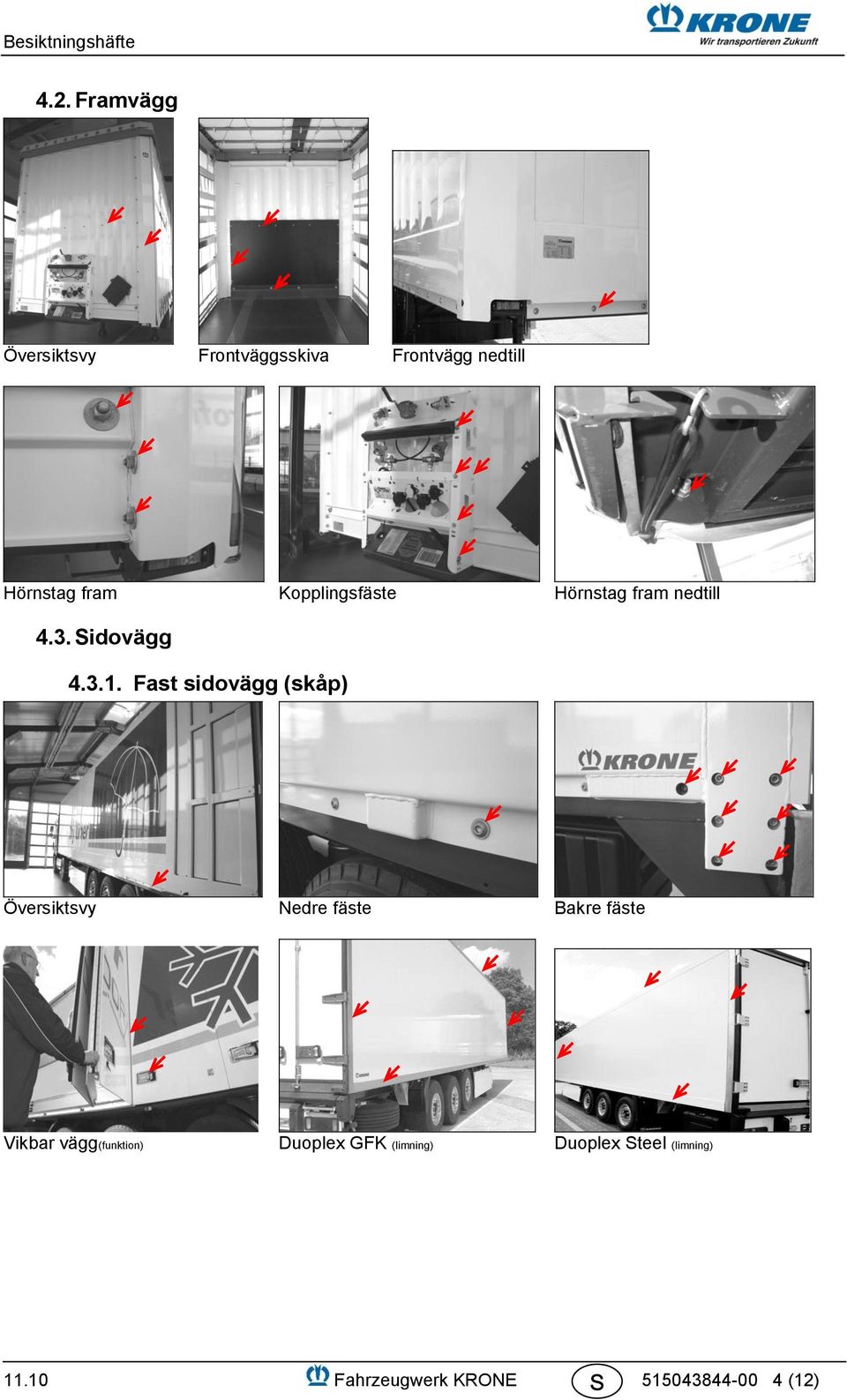

4 4.2. Framvägg Översiktsvy Frontväggsskiva Frontvägg nedtill Hörnstag fram Kopplingsfäste Hörnstag fram nedtill 4.3. Sidovägg Fast sidovägg (skåp) Översiktsvy Nedre fäste Bakre fäste Vikbar vägg(funktion) Duoplex GFK (limning) Duoplex Steel (limning) Fahrzeugwerk KRONE (12)

5 Sidoskjutflak (flakuppbyggnad) Kapellförstärkning Stagfästen Mittstag upptill Mittstag nedtill Urtag i mittstag Urtag i hörnstag Kapellspännare Hakar för spännrem(hakbreddning) med kuggspärr med ratt med vred Sidoläm Gångjärnslager Lämlås i mitten Lämlås framtill/baktill Fahrzeugwerk KRONE (12)

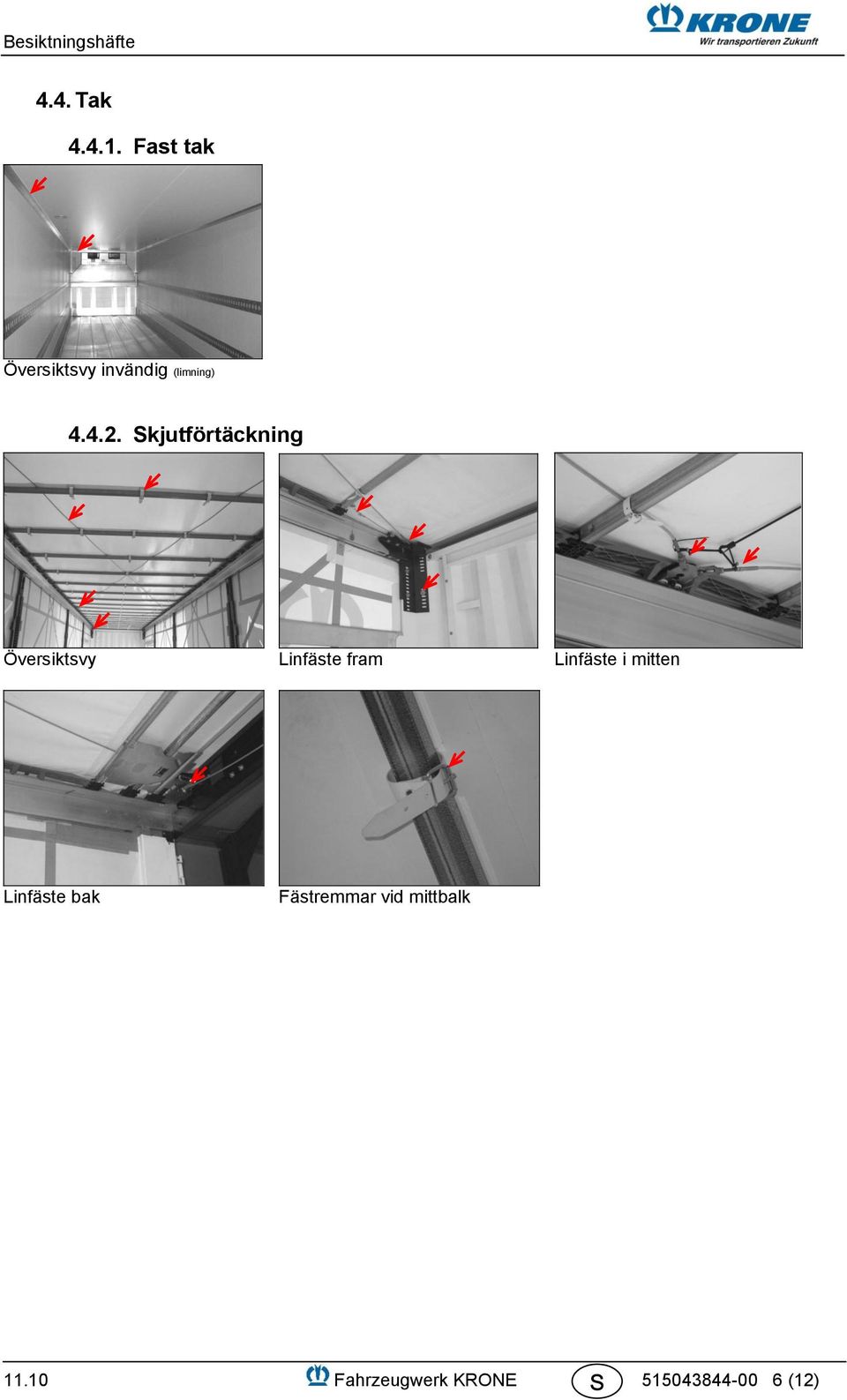

6 4.4. Tak Fast tak Översiktsvy invändig (limning) Skjutförtäckning Översiktsvy Linfäste fram Linfäste i mitten Linfäste bak Fästremmar vid mittbalk Fahrzeugwerk KRONE (12)

7 4.5. Bakläm Portaldörrar Översiktsvy Dörrgångjärn Övre dörrlås Nedre dörrlås Dörrgångjärn Baksidoläm Gångjärnslager Baksidoämlås Lastläm... stående...invikbar under Kontroll/underhåll av lastlämmen ska ske enligt uppgifterna från tillverkaren Fahrzeugwerk KRONE (12)

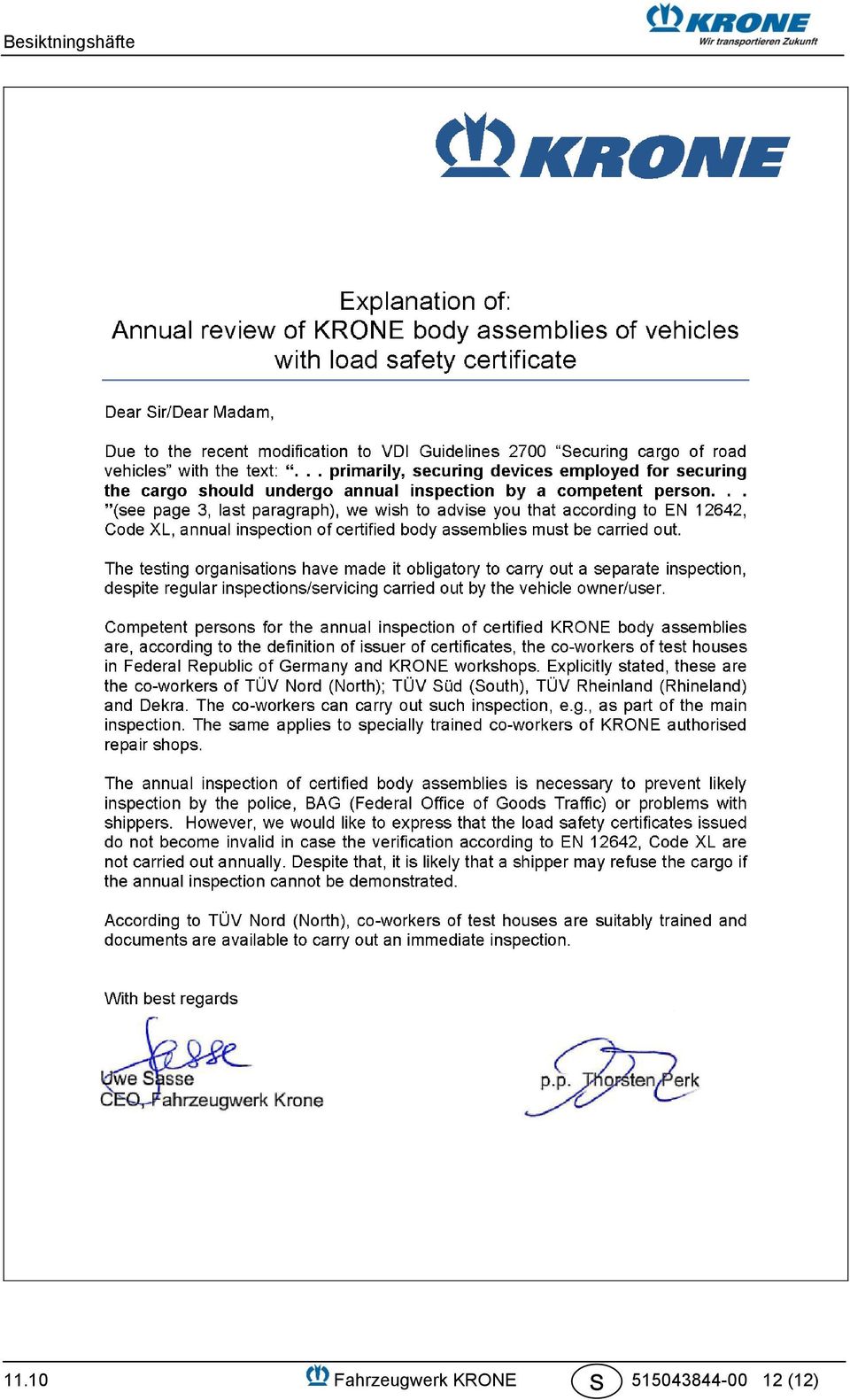

8 4.6. Lastsäkringselement Svetsat pallstopp Skruvat pallstopp Skenor Lastbalk Spännrem och kuggmekanism (hakbreddning, låsning över dödpunkt) Fahrzeugwerk KRONE (12)
