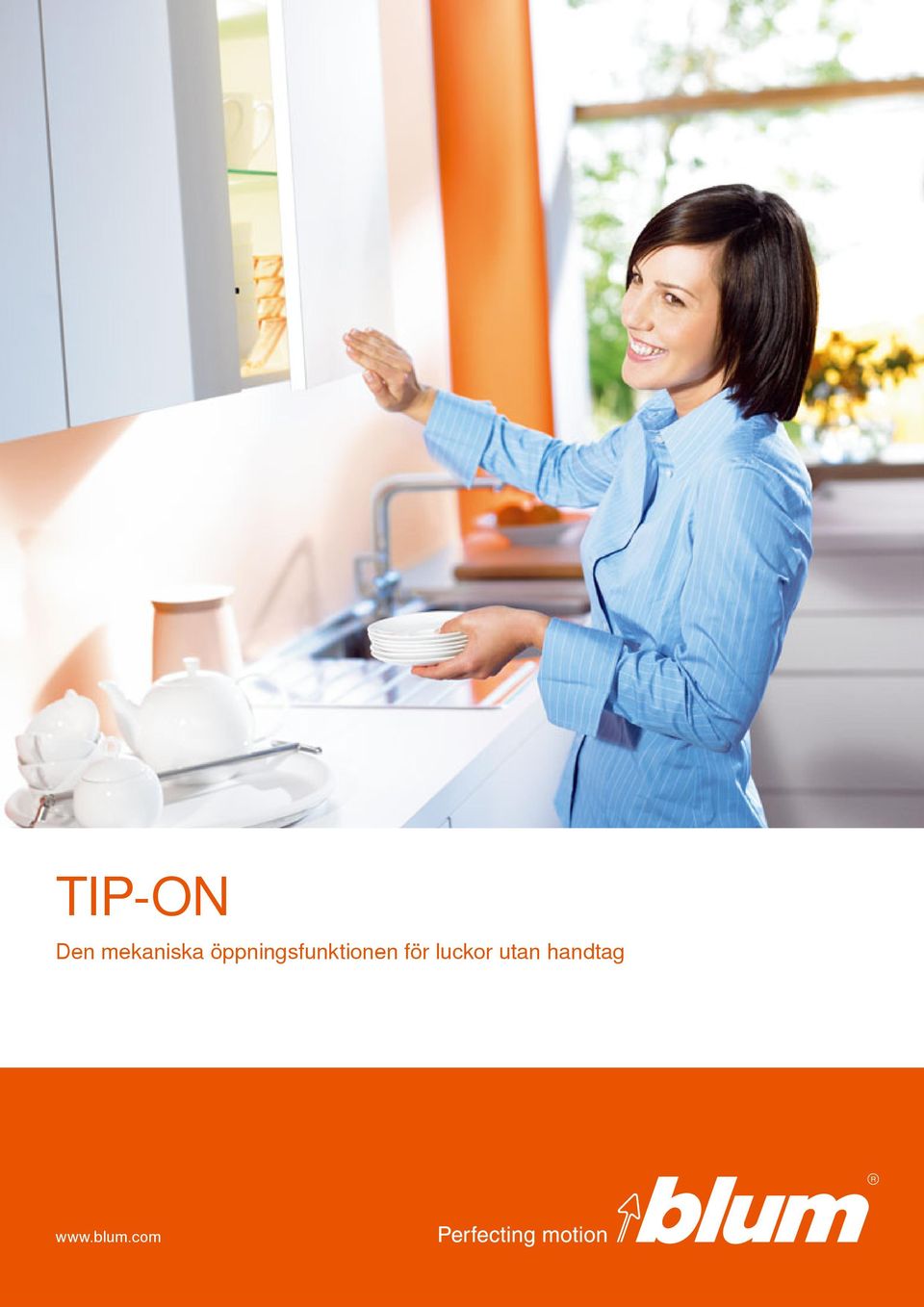

1 TIP-ON Den mekaniska öppningsfunktionen för luckor utan handtag

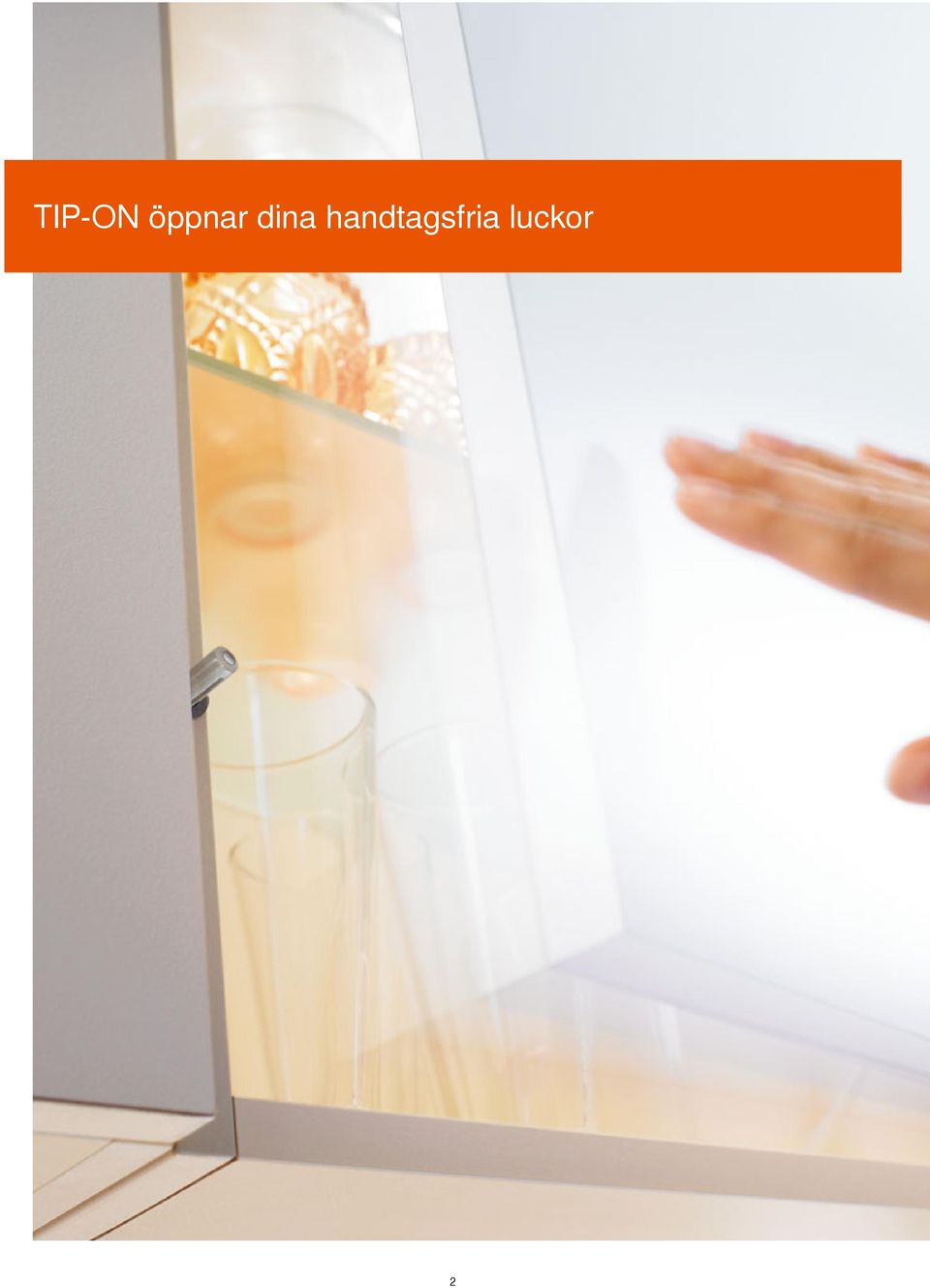

2 TIP-ON öppnar dina handtagsfria luckor 2

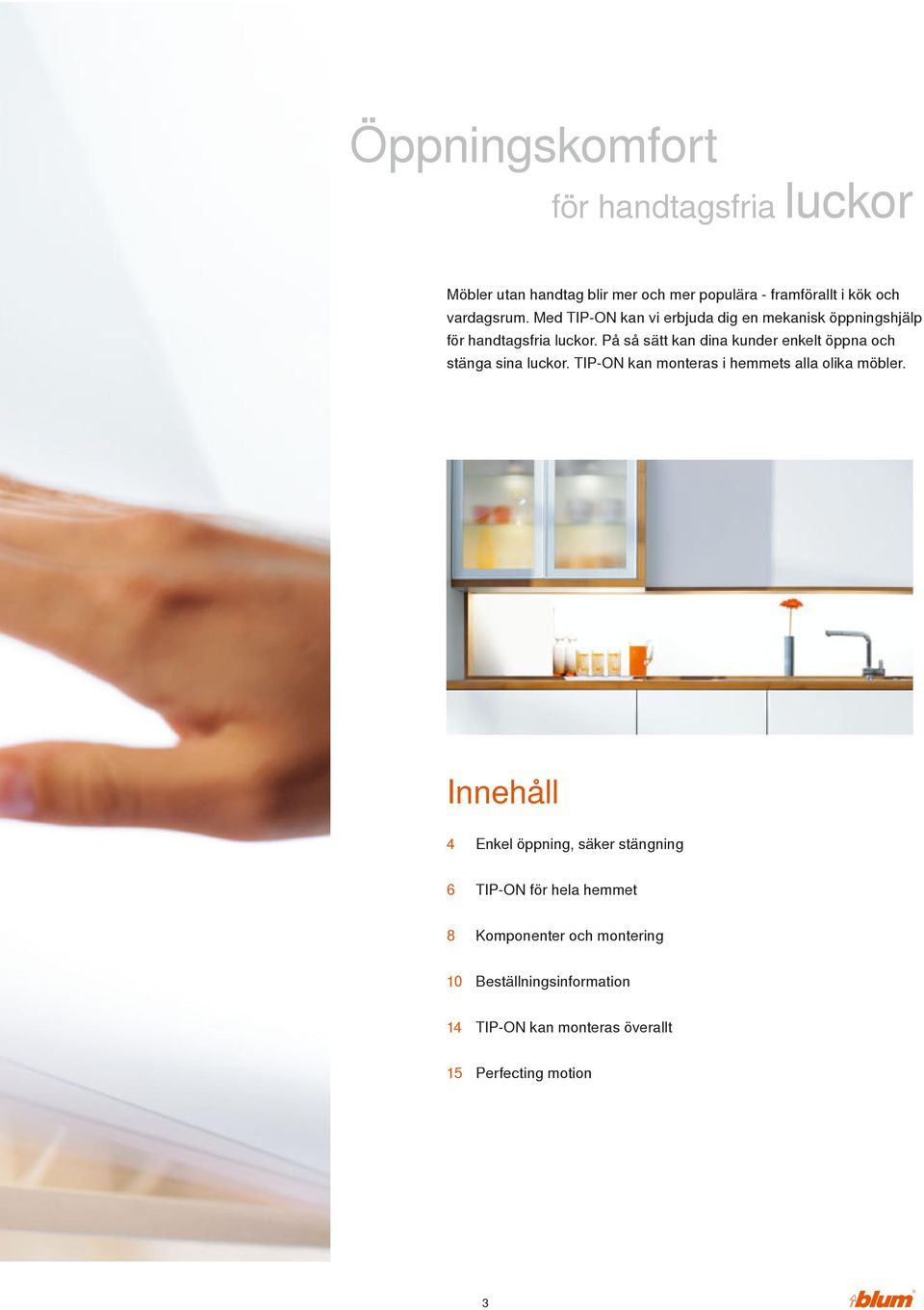

3 Öppningskomfort för handtagsfria luckor Möbler utan handtag blir mer och mer populära - framförallt i kök och vardagsrum. Med TIP-ON kan vi erbjuda dig en mekanisk öppningshjälp för handtagsfria luckor. På så sätt kan dina kunder enkelt öppna och stänga sina luckor. TIP-ON kan monteras i hemmets alla olika möbler. Innehåll 4 Enkel öppning, säker stängning 6 TIP-ON för hela hemmet 8 Komponenter och montering 10 Beställningsinformation 14 TIP-ON kan monteras överallt 15 Perfecting motion 3

4 Enkel öppning, säker stängning 4

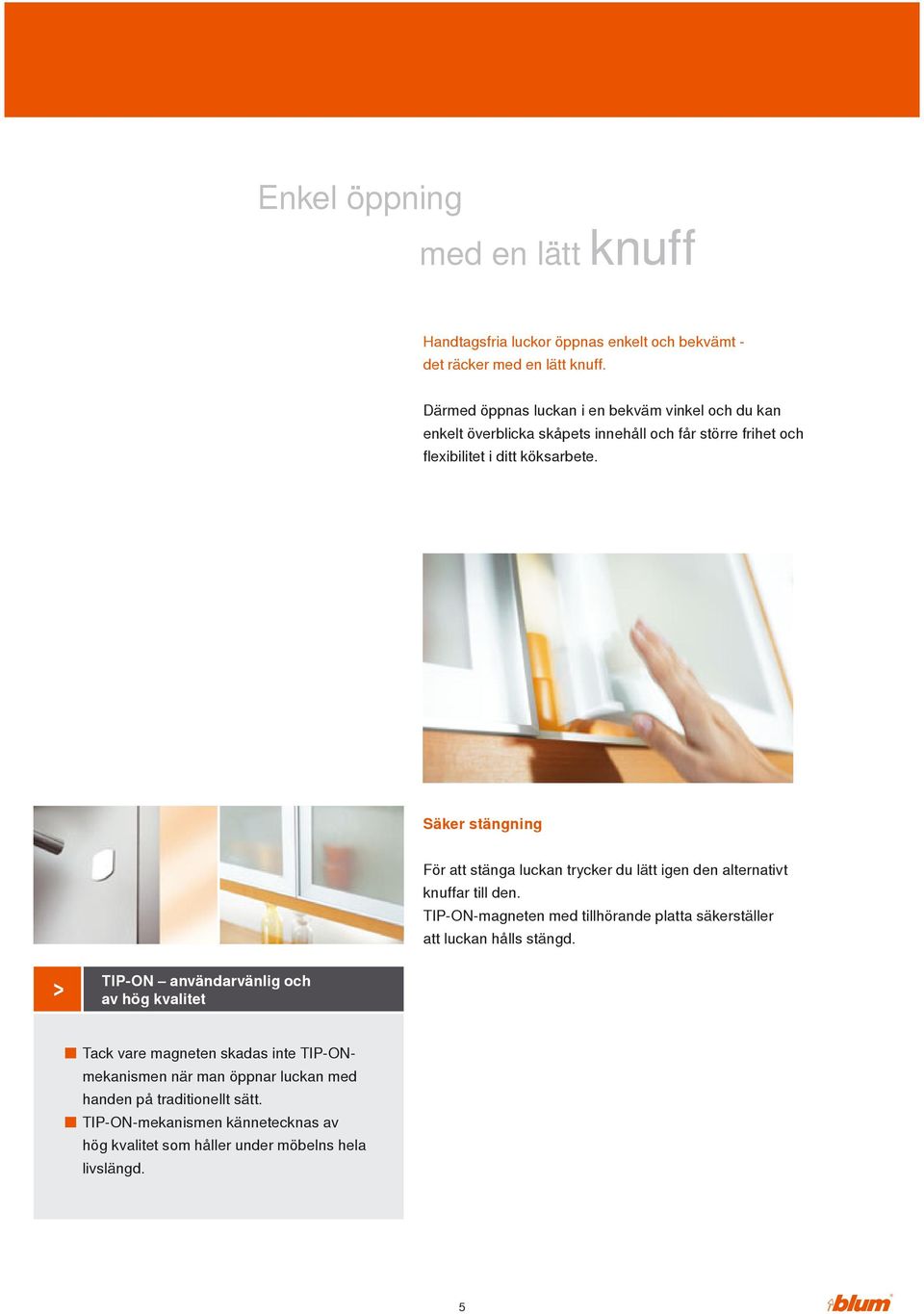

5 Enkel öppning med en lätt knuff Handtagsfria luckor öppnas enkelt och bekvämt - det räcker med en lätt knuff. Därmed öppnas luckan i en bekväm vinkel och du kan enkelt överblicka skåpets innehåll och får större frihet och flexibilitet i ditt köksarbete. Säker stängning För att stänga luckan trycker du lätt igen den alternativt knuffar till den. TIP-ON-magneten med tillhörande platta säkerställer att luckan hålls stängd. > TIP-ON användarvänlig och av hög kvalitet Tack vare magneten skadas inte TIP-ONmekanismen när man öppnar luckan med handen på traditionellt sätt. TIP-ON-mekanismen kännetecknas av hög kvalitet som håller under möbelns hela livslängd. 5

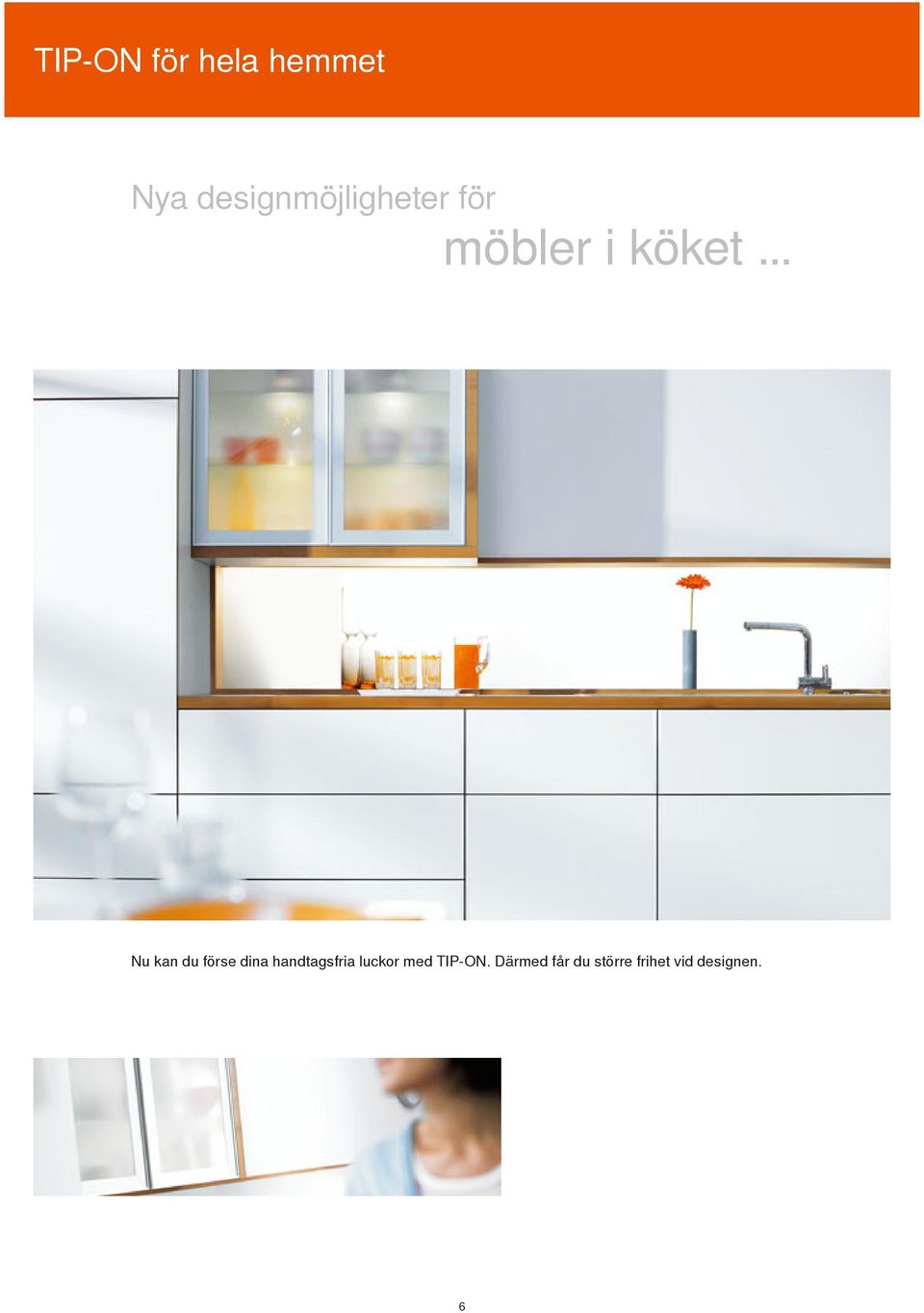

6 TIP-ON för hela hemmet Nya designmöjligheter för möbler i köket... Nu kan du förse dina handtagsfria luckor med TIP-ON. Därmed får du större frihet vid designen. 6

7 ... och även i vardagsrummet Kundernas önskemål kan numera enklare tillfredsställas. Oavsett om kunden vill ha trä, glas eller metall - TIP-ON kan kombineras med samtliga material. Tack vare TIP-ON kan du montera handtagsfria luckor i alla dina möbler. 7

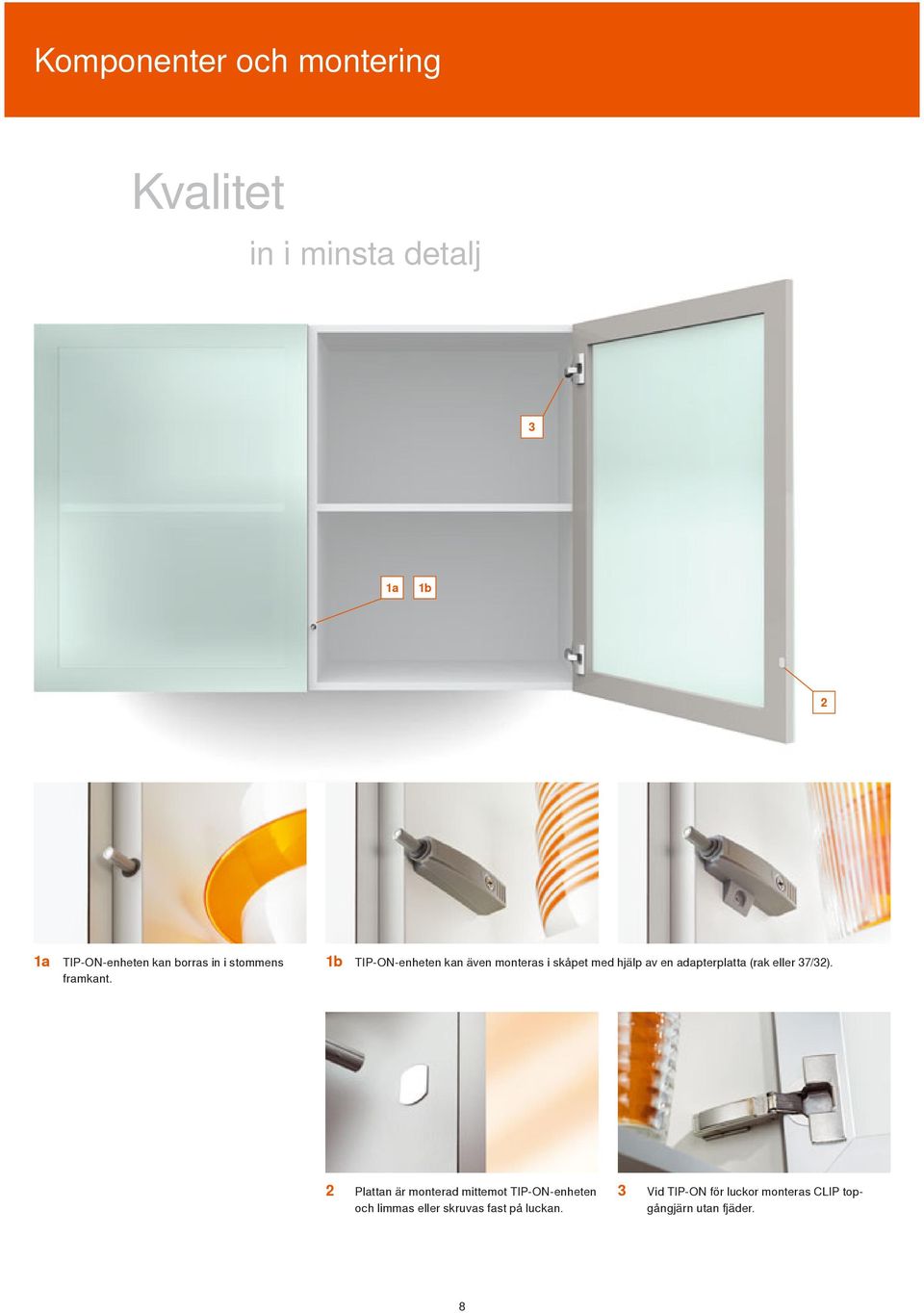

8 Komponenter och montering Kvalitet in i minsta detalj 3 1a 1b 2 1a TIP-ON-enheten kan borras in i stommens framkant. 1b TIP-ON-enheten kan även monteras i skåpet med hjälp av en adapterplatta (rak eller 37/32). 2 Plattan är monterad mittemot TIP-ON-enheten 3 och limmas eller skruvas fast på luckan. Vid TIP-ON för luckor monteras CLIP topgångjärn utan fjäder. 8

9 Den rätta lösningen för alla luckor Blums TIP-ON-sortiment erbjuder en passande lösning för alla typer av monteringssituationer. Vid heltäckande luckor används standardversionen och vid högskåp och innanförliggande luckor används den längre varianten. Båda varianterna kan monteras antingen genom inborrning i stommens framkant eller med adapterplatta: TIP-ON-enheten borras in eller monteras med adapterplatta En platta limmas alt. skruvas fast på luckan Justering av luckspalten (vid montering med adapterplatta) 300 mm 1/4 Den optimala öppningsfunktionen uppnås när TIP-ON-enheten monteras där handtaget annars skulle placerats. Montering i höjdled kan ske med upp till 300 mm från stommens under- resp. överkant samt en fjärdedel av skåpsbredden. Vid inborrningsversionen med platta för limning bör en luckspalt på minst 2,6 mm planeras. För plattan för skruvning planera motsvarande med minst 3,1 mm. Vid montering med en adapterplatta (rak eller 37/32) kan du ha en luckspalt på bara 1,5 mm. Adapterplattorna kan justeras med en excenter (från + 4,5/ 1,5 mm). Fabriksinställningen av luckspalten är 2 mm. 9

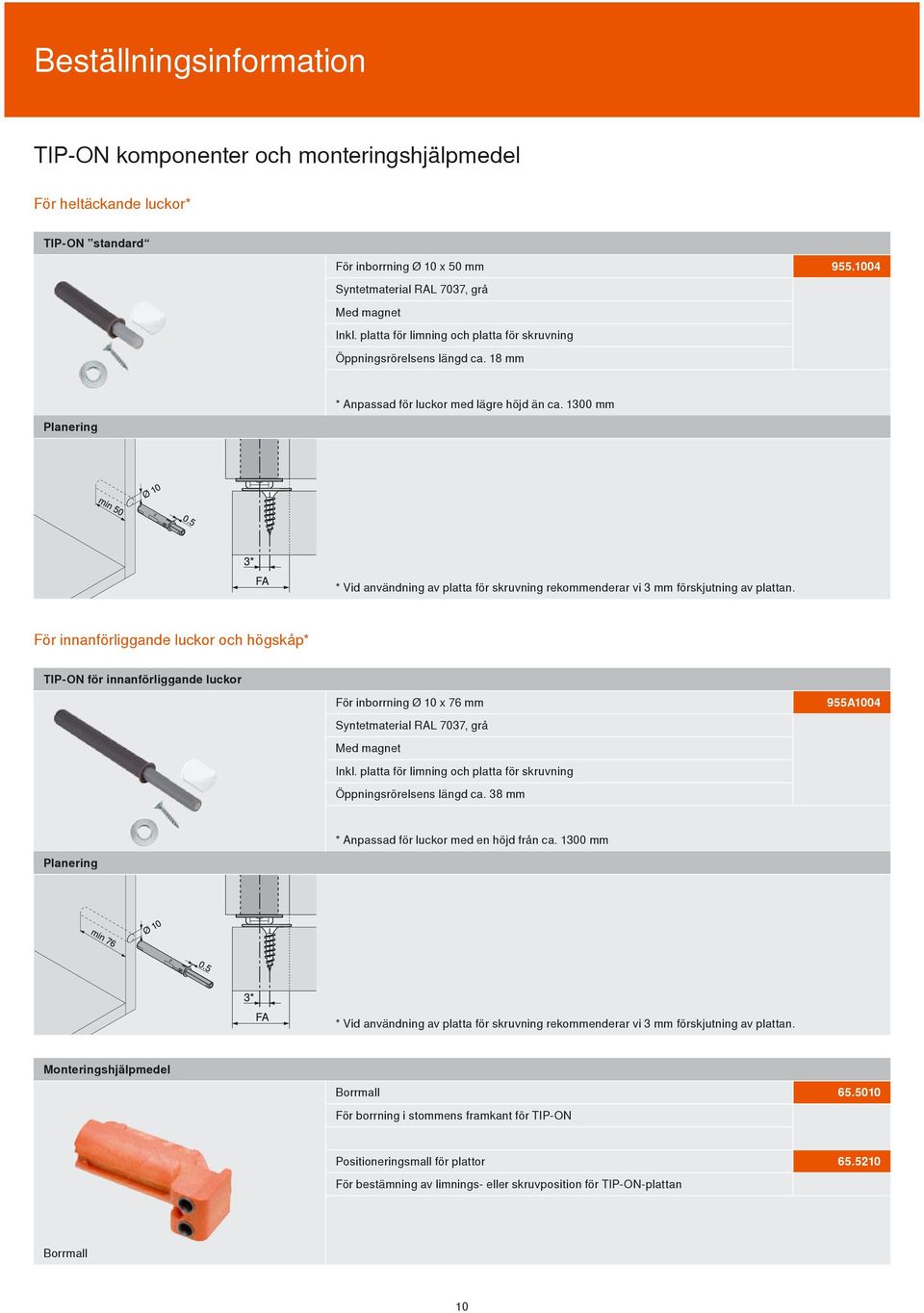

10 Beställningsinformation TIP-ON komponenter och monteringshjälpmedel För heltäckande luckor* TIP-ON standard För inborrning Ø 10 x 50 mm Syntetmaterial RAL 7037, grå Med magnet Inkl. platta för limning och platta för skruvning Öppningsrörelsens längd ca. 18 mm * Anpassad för luckor med lägre höjd än ca mm Planering * Vid användning av platta för skruvning rekommenderar vi 3 mm förskjutning av plattan. För innanförliggande luckor och högskåp* TIP-ON för innanförliggande luckor För inborrning Ø 10 x 76 mm Syntetmaterial RAL 7037, grå Med magnet Inkl. platta för limning och platta för skruvning Öppningsrörelsens längd ca. 38 mm 955A1004 * Anpassad för luckor med en höjd från ca mm Planering * Vid användning av platta för skruvning rekommenderar vi 3 mm förskjutning av plattan. Monteringshjälpmedel Borrmall För borrning i stommens framkant för TIP-ON Positioneringsmall för plattor För bestämning av limnings- eller skruvposition för TIP-ON-plattan Borrmall 10

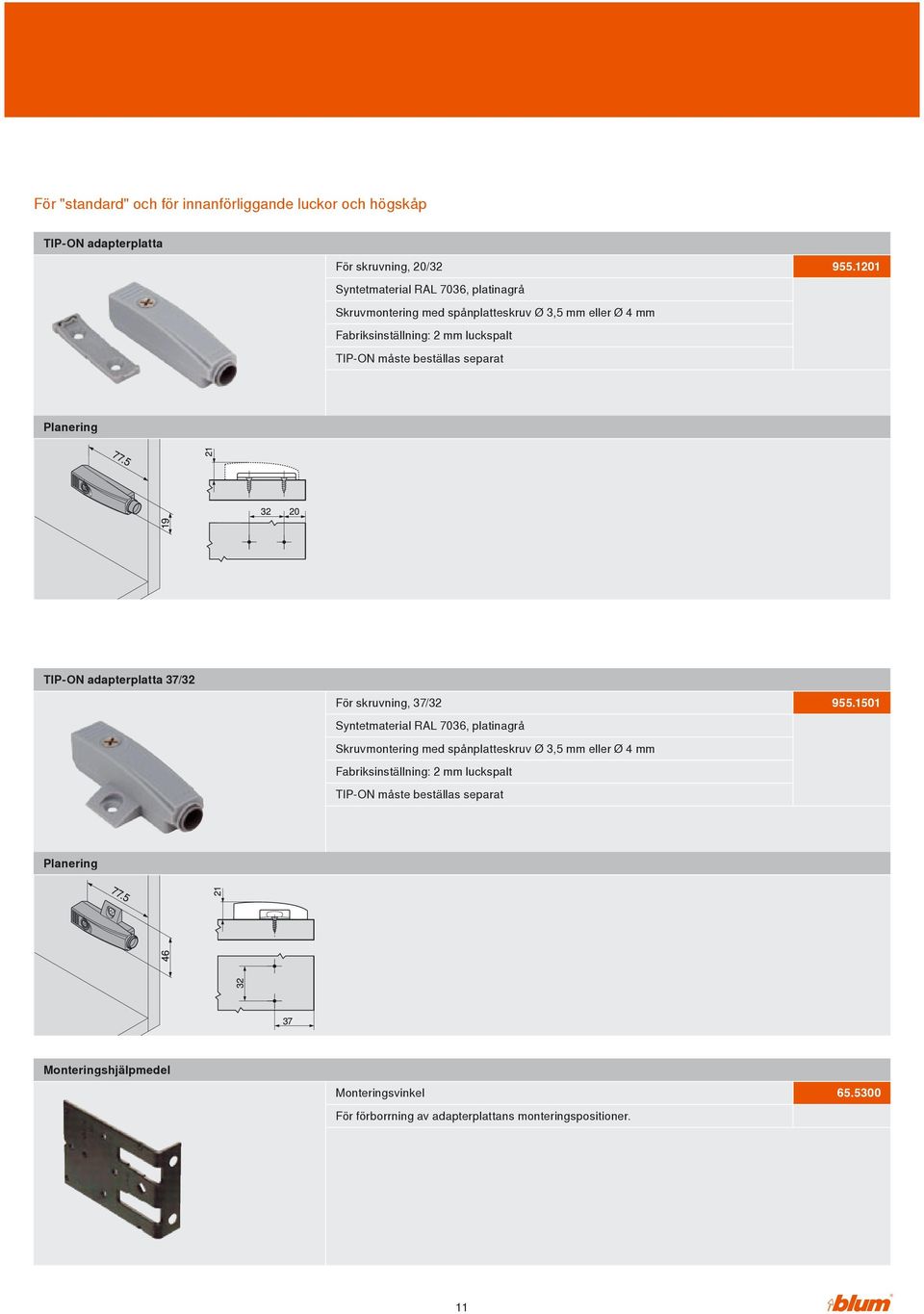

11 För "standard" och för innanförliggande luckor och högskåp TIP-ON adapterplatta För skruvning, 20/32 Syntetmaterial RAL 7036, platinagrå Skruvmontering med spånplatteskruv Ø 3,5 mm eller Ø 4 mm Fabriksinställning: 2 mm luckspalt TIP-ON måste beställas separat Planering TIP-ON adapterplatta 37/32 För skruvning, 37/32 Syntetmaterial RAL 7036, platinagrå Skruvmontering med spånplatteskruv Ø 3,5 mm eller Ø 4 mm Fabriksinställning: 2 mm luckspalt TIP-ON måste beställas separat Planering Monteringshjälpmedel Monteringsvinkel För förborrning av adapterplattans monteringspositioner

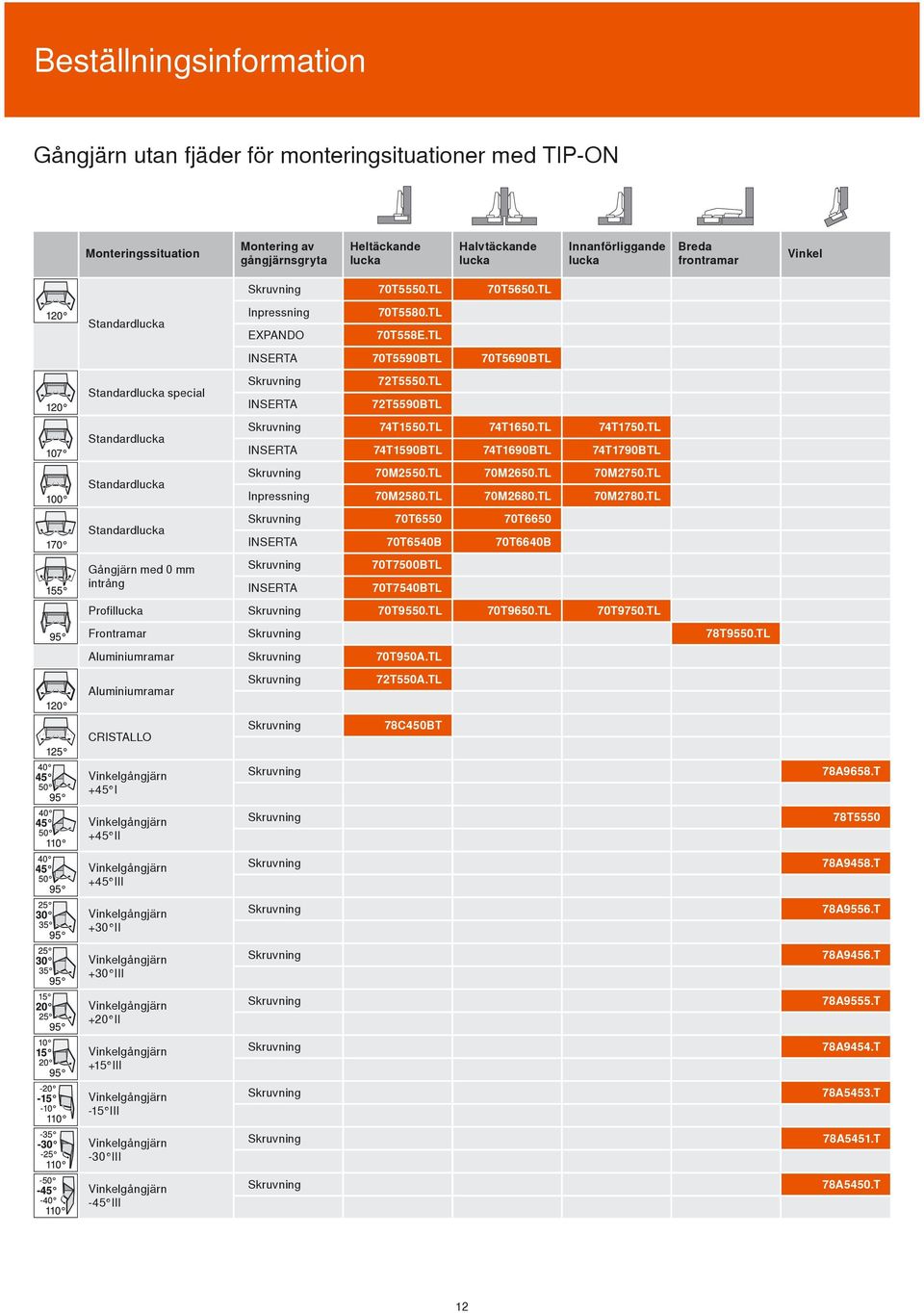

12 Beställningsinformation Gångjärn utan fjäder för monteringsituationer med TIP-ON Monteringssituation Montering av gångjärnsgryta Heltäckande lucka Halvtäckande lucka Innanförliggande lucka Breda frontramar Vinkel 70T5550.TL 70T5650.TL Standardlucka Inpressning EXPANDO 70T5580.TL 70T558E.TL INSERTA 70T5590BTL 70T5690BTL Standardlucka special INSERTA 72T5550.TL 72T5590BTL Standardlucka INSERTA 74T1550.TL 74T1650.TL 74T1750.TL 74T1590BTL 74T1690BTL 74T1790BTL Standardlucka Inpressning 70M2550.TL 70M2650.TL 70M2750.TL 70M2580.TL 70M2680.TL 70M2780.TL Standardlucka INSERTA 70T T6540B 70T T6640B Gångjärn med 0 mm intrång INSERTA 70T7500BTL 70T7540BTL Profillucka 70T9550.TL 70T9650.TL 70T9750.TL Frontramar 78T9550.TL Aluminiumramar 70T950A.TL Aluminiumramar 72T550A.TL CRISTALLO 78C450BT +45 I +45 II +45 III +30 II +30 III +20 II +15 III -15 III -30 III -45 III 78A9658.T 78T A9458.T 78A9556.T 78A9456.T 78A9555.T 78A9454.T 78A5453.T 78A5451.T 78A5450.T 12

13 Montering och justering TIP-ON "standard och för innanförliggande luckor och högskåp för inborrning * Vid användning av platta för skruvning rekommenderar vi 3 mm förskjutning av plattan. Vid hårda material och MDF rekommenderar vi förborrning och försänkning med Ø 2.5 mm-borr. Ytan på fronten måste vara ren, fettfri och torr. * min. 2,6 mm med platta för limning * min. 3,1 mm med platta för skruvning FA = Täckning TIP-ON adapterplatta (20/32) * Vid användning av platta för skruvning rekommenderar vi 3 mm förskjutning av plattan. Vid hårda material och MDF rekommenderar vi förborrning och försänkning med Ø 2.5 mm-borr. Ytan på fronten måste vara ren, fettfri och torr. *Fabriksinställning = 2 mm FA = Täckning TIP-ON adapterplatta (37/32) * Vid användning av platta för skruvning rekommenderar vi 3 mm förskjutning av plattan. Vid hårda material och MDF rekommenderar vi förborrning och försänkning med Ø 2.5 mm-borr. Ytan på fronten måste vara ren, fettfri och torr. *Fabriksinställning = 2 mm FA = Täckning 13

14 TIP-ON kan monteras överallt TIP-ON kan monteras både i luckor, lådor och utdrag. 14

15 Perfecting motion Vår produktfilosofi - perfekt funktion Blum gör öppning och stängning av möbler till en speciell upplevelse och förhöjer funktionen i köket. Alla våra medarbetare strävar efter att omsätta våra idéer om den perfekta funktionen i praktiken. Därmed står våra kunders behov i centrum. Och först när våra kunder är nöjda, är vi det också. Vår produktfilosofi ger fördelar för alla våra samarbetspartner. I över 50 år har vi satt kvaliteten i centrum både vid utveckling och tillverkning av våra produkter. Våra beslagssystem övertygar med genomtänkt funktion, erkänd design och lång livslängd. Vi vill att våra produkter ska imponera och fascinera med sin perfekta funktion. Vi lägger även stor vikt vid att utveckla våra tjänster. De ska underlätta våra samarbetspartners dagliga arbete. Eftersom vi på alla nivåer strävar efter att arbeta målinriktat för vi regelbundna dialoger med köksanvändare, kökstillverkare, snickare och återförsäljare. 15

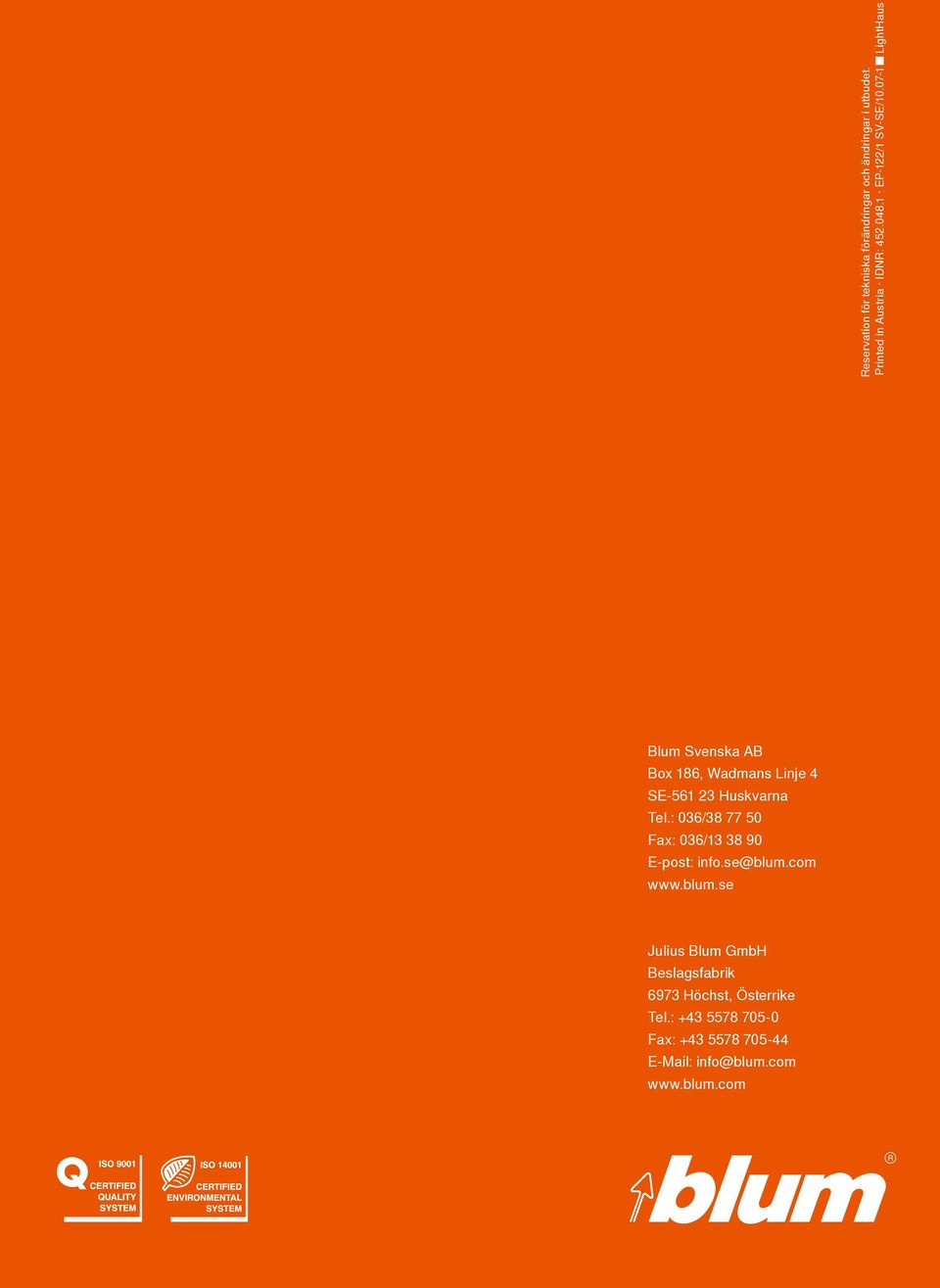

16 Reservation för tekniska förändringar och ändringar i utbudet. Printed in Austria IDNR: EP-122/1 SV-SE/ LightHaus Blum Svenska AB Box 186, Wadmans Linje 4 SE Huskvarna Tel.: 036/ Fax: 036/ E-post: info.se@blum.com Julius Blum GmbH Beslagsfabrik 6973 Höchst, Österrike Tel.: Fax: info@blum.com 16
