1 Blum Svenska AB Box 186, Wadmans Linje 4 SE Huskvarna Tel.: 036/ Fax: 036/ E-post: info.se@blum.com DYNALOG 2.9 version Bästa DYNALOG-användare, nu är det återigen dags för en ny och uppdaterad version av DYNALOG! Vi på Blum hoppas att den nya versionen ska underlätta ditt dagliga arbete och bidra till att lösa dina kunders önskemål på ett enkelt och rationellt sätt. För att kunna hjälpa dig att planera dina skåp, välja och beställa rätt beslag vidareutvecklar vi ständigt vårt planerings- och beställningsprogram DYNALOG och nu är det ännu mera användarvänligt och funktionellt! För dig som redan är registrerad DYNALOG 2.0-användare finns det nu möjlighet att kostnadsfritt ladda ner den nya DYNALOG-uppdateringen online. Klicka bara på [Internet-Update]-symbolen i DYNALOG-huvudmenyn och följ sedan anvisningarna på skärmen. Efter installationen kan du ta del av en mängd nya funktioner! Snabbt och enkelt installerar du den nya DYNALOG-Update och upptäcker då alla fördelar med den nya versionen! På följande sidor kan du läsa mer om de viktigaste nyheterna. Har du några frågor är du alltid välkommen att kontakta oss på Blum. Kontaktuppgifter hittar du under Hotlineadresser i DYNALOG-huvudmenyn eller längst upp till höger i detta brev. Vi tackar för ditt förtroende och önskar dig lycka till med nya versionen! Med vänlig hälsning Blum Svenska AB

2 DYNALOG 2.9 version Nedan kan du läsa om de nya funktionerna som står till ditt förfogande efter installationen av DYNALOGuppdateringen Observera att du måste ha en fullversion av DYNALOG installerad, ( / / / ), för att uppdateringen ska kunna utföras korrekt. Nya produkter/funktioner i DYNALOG Ny skåptyp CLIP top 155 speciallösning för gerade skåp Gerat skåp Den nya versionen har utökats med en helt ny skåptyp, "Gerat skåp". Hörnförbindningarna och kanterna kan planeras helt fritt. Eftersom de planerade gångjärnssystemen kollisionstestas kan man enkelt planera in hyllor, blindfronter, öppna hyllplan osv. Skåpbiblioteket har även utökats med den nya skåptypen.

3 Klaffsystem Handtagsfria fronter har fått allt större uppmärksamhet inom modern möbeldesign. Med vår nya produkt TIP-ON för AVENTOS HK-S, den mekaniska öppningsfunktionen, är det enkelt att följa denna trend. TIP-ON för AVENTOS HK-S (klar för leverans under 2:a kvartalet 2013) AVENTOS HK-S passar utmärkt för mindre klaffar i högskåp. Tack vare den nätta designen harmonierar beslagen väl in i mindre skåp. Nyhet: TIP-ON, den mekaniska öppningsfunktionen för handtagsfria fronter, finns nu även för AVENTOS HK-S. Fördelar med TIP-ON för AVENTOS HK-S: Pålitlig öppning och säker stängning Passar för alla klaffstorlekar Kan monteras överallt Enkel montering och justering Lyftmekanismen smälter in i skåpet TIP-ON för AVENTOS HK-S: Öppna klaffen med ett litet tryck TIP-ON-enhet med adapterplatta Enkel montering

4 AVENTOS HS och HL med ny tvärstabilisering Enkelt, snabbt och stabilt: Tvärstabiliseringen för AVENTOS HS och HL monteras numera helt utan verktyg. Med ett enkelt handgrepp kan du nu haka fast tvärstabiliseringen tack vare den nya fjädermekaniken. På så sätt får du en enkel och smidig montering med ett säkert och stabilt resultat. Den nya tvärstabiliseringen passar även för SERVO-DRIVE för AVENTOS. Fördelar med den nya tvärstabiliseringen: God stabilitet utan att du behöver skruva Fästena på lyftarmsatsen gör att du slipper pressa in beslaget Anpassad även för SERVO-DRIVE för AVENTOS Montering Demontering Haka fast den högra sidan: Därefter trycker du lätt in fjädern. Montera den vänstra sidan i fästet Lyft den vänstra delen av tvärstabiliseringen ur fästet, ev. lyft den med en skruvmejsel. Lyft ur tvärstabiliseringen på den högra sidan

5 Gångjärnssystem MODUL BLUMOTION-gångjärn för breda frontramar, innanförliggande luckor MODUL-gångjärnet för breda frontramar finns nu även med integrerad BLUMOTION. Tack vare de korta gångjärnsarmarna kan man montera gångjärnet i inre frontramar från 28 mm bredd. Med integrerad BLUMOTION MODUL kylskåpsgångjärn Vårt nya kylskåpsgångjärn kan även monteras i andra typer av monteringssituationer. De passar utmärkt att montera i tjocka skåpssidor samt i fronter med en tjocklek på upp till 30 mm. Fördelar med MODUL-kylskåpsgångjärnet: Lättillgänglig 3-dimensionell justering även då kylskåpet är på plats Fronten kan tas bort från det monterade kylskåpet Möjligt att montera i fronttjocklekar på upp till 30 mm Kylskåpet kan skjutas in även när fronten är monterad Lämplig för många olika monteringssituationer Höjdjustering Sidojustering Djupjustering och demontering av fronten

6 Boxsystem TANDEMBOX antaro Både snickare och möbelanvändare har under många år fascinerats av Boxsystemet TANDEMBOX. Med sin välbeprövade teknik imponerar systemet i alla led. Nu har sortimentet utökats med programlinjen TANDEMBOX antaro som erbjuder helt nya designmöjligheter. TANDEMBOX antaro står för ett strikt, rektangulärt formspråk välj enbart reling eller komplettera med förhöjningssidor för en sluten enhet. Alla komponenter är färganpassade. Ren design möter funktionalitet. Det är TANDEMBOX antaro. Fördelar med TANDEMBOX antaro: Oändliga designmöjligheter baserade på den beprövade TANDEMBOX-skenan Färganpassade komponenter av syntetmaterial Enkel och verktygslös montering Blums förhöjningssidor kan fås i både glas och metall, men kan även tillverkas av andra material, t.ex. trä. (Metallförhöjningssidor är leveransklara från mars 2013) Öppen eller med förhöjningssida. Alltid raka linjer Ett system för alla lådor Ny design i vardagsrummet Montering enkelt och verktygslöst

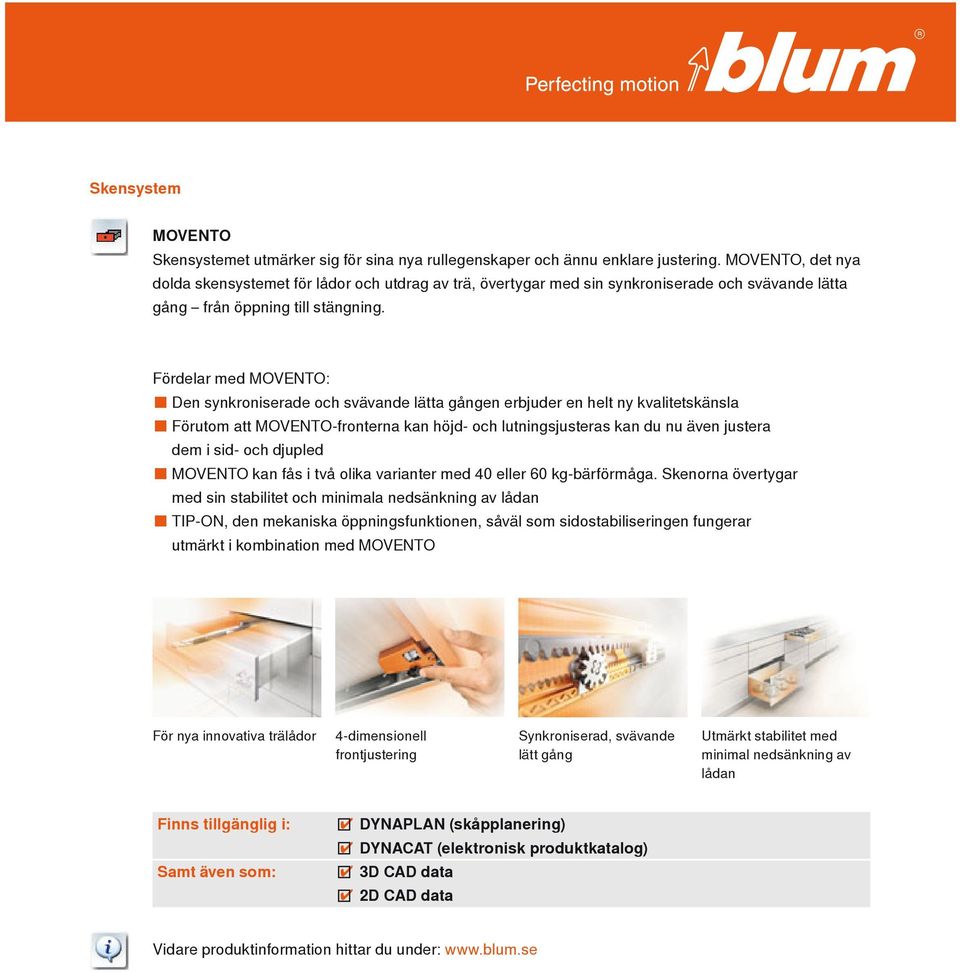

7 Skensystem MOVENTO Skensystemet utmärker sig för sina nya rullegenskaper och ännu enklare justering. MOVENTO, det nya dolda skensystemet för lådor och utdrag av trä, övertygar med sin synkroniserade och svävande lätta gång från öppning till stängning. Fördelar med MOVENTO: Den synkroniserade och svävande lätta gången erbjuder en helt ny kvalitetskänsla Förutom att MOVENTO-fronterna kan höjd- och lutningsjusteras kan du nu även justera dem i sid- och djupled MOVENTO kan fås i två olika varianter med 40 eller 60 kg-bärförmåga. Skenorna övertygar med sin stabilitet och minimala nedsänkning av lådan TIP-ON, den mekaniska öppningsfunktionen, såväl som sidostabiliseringen fungerar utmärkt i kombination med MOVENTO För nya innovativa trälådor 4-dimensionell frontjustering Synkroniserad, svävande lätt gång Utmärkt stabilitet med minimal nedsänkning av lådan

8 Sidostabilisering för TANDEM Tack vare sidostabiliseringssatsen blir dina TANDEM-lådor och -utdrag ännu stabilare både vid öppning och stängning. Sidostabiliseringssatsen finns nu tillgänglig som tillval. Funktionen är särskilt lämplig för breda utdrag med korta lådlängder. Fördelar med TANDEM sidostabilisering: Det krävs ingen extra bearbetning av lådan eller skåpet Alla delar döljs under lådan och är därmed osynliga Svävande lätt gång trots sidostabiliseringen Kan kombineras med alla TANDEM-skenor Tillbehör som tillval 3 mm platsbehov nedtill Breda lådor och utdrag - överraskande stabila Svävande lätt gång tack vare slitstarka valsar av syntetmaterial

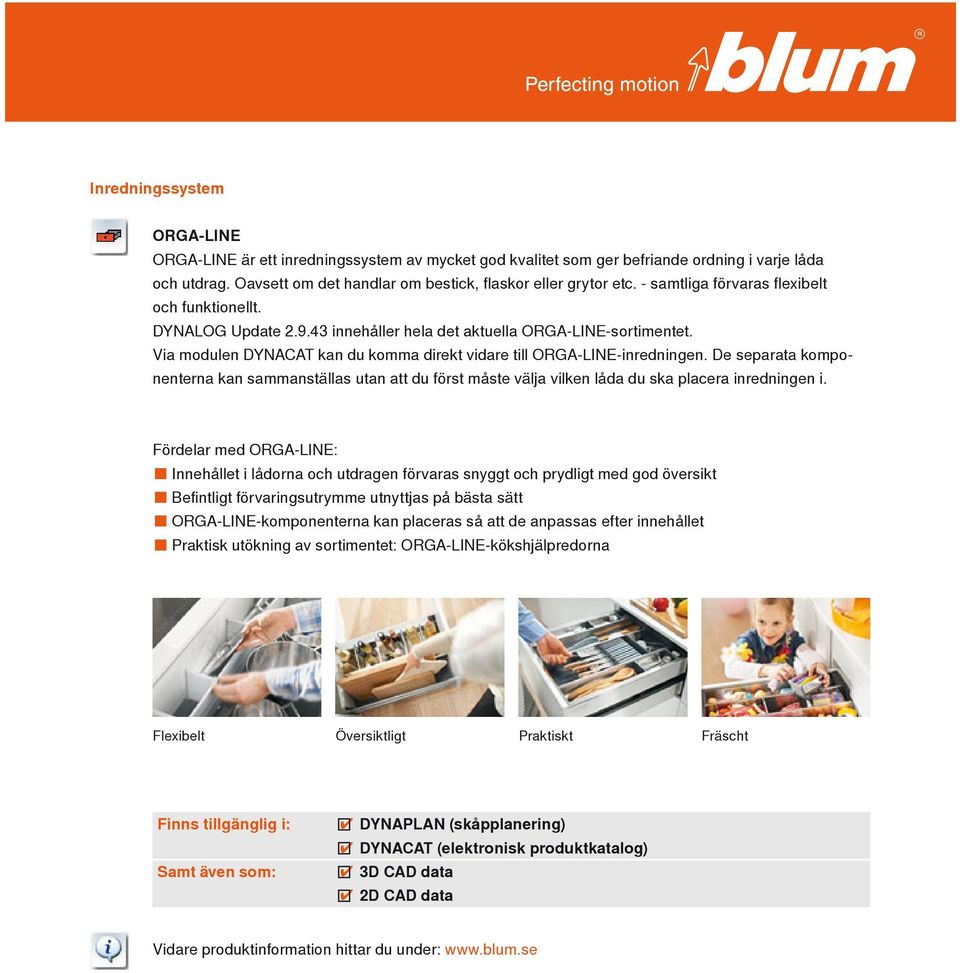

9 Inredningssystem ORGA-LINE ORGA-LINE är ett inredningssystem av mycket god kvalitet som ger befriande ordning i varje låda och utdrag. Oavsett om det handlar om bestick, flaskor eller grytor etc. - samtliga förvaras flexibelt och funktionellt. DYNALOG Update innehåller hela det aktuella ORGA-LINE-sortimentet. Via modulen DYNACAT kan du komma direkt vidare till ORGA-LINE-inredningen. De separata komponenterna kan sammanställas utan att du först måste välja vilken låda du ska placera inredningen i. Fördelar med ORGA-LINE: Innehållet i lådorna och utdragen förvaras snyggt och prydligt med god översikt Befintligt förvaringsutrymme utnyttjas på bästa sätt ORGA-LINE-komponenterna kan placeras så att de anpassas efter innehållet Praktisk utökning av sortimentet: ORGA-LINE-kökshjälpredorna Flexibelt Översiktligt Praktiskt Fräscht

10 Öppningsfunktioner SERVO-DRIVE uno Är det bekant? Du arbetar i köket och med kladdiga händer behöver du snabbt slänga något i soporna. Detta är ett typiskt fall för SERVO-DRIVE uno: Det räcker med en liten knuff på fronten med knäet, höften eller foten och utdraget öppnas automatiskt. Fronten förblir ren och allt hamnar där det hör hemma! SERVO-DRIVE uno för stående sopsorteringsutdrag: Tack vare den förmonterade satsen installeras funktionen med några få enkla handgrepp, du behöver inte ens mäta eller borra. Satsen passar utmärkt även vid efterutrustning i befintliga kök. SERVO-DRIVE uno för hängande sopsorteringsutdrag: Med några få handgrepp monterar du det speciella stålbakstycket och den förmonterade satsen enkelt och smidigt. (Ej lagervara hos Blum Svenska AB) Fördelar med SERVO-DRIVE uno: För stående och (hängande) sopsorteringsutdrag Integrerat droppskydd Enkel och snabb montering Satsen passar utmärkt även vid efterutrustning i befintliga kök Lutningsskyddet motverkar oavsiktlig öppning Öppna med en liten knuff Enkel och snabb montering Sats för stående sopsorteringsutdrag Sats för hängande sopsorteringsutdrag servodrive.blum.com/uno/sv

11 COMBOX COMBOX fungerar som skydd mot frontkollisioner vid SERVO-DRIVE i hörnsituationer och skapar därmed ännu mer säkerhet för möbelanvändaren. Fördelar med COMBOX: Samtidig öppning som orsakar frontkollision med hörnlådor undviks Tack vare COMBOX kommunicerar SERVO-DRIVE-drivenheterna med varandra COMBOX COMBOX förhindrar frontkollisioner

12 DYNAPLAN-gränssnitt DYNAPLAN gränssnitt för CAD / CAM program Tack vare DYNAPLAN-gränssnittet är det möjligt att exportera data till olika CAD-/CAM-program för vidare bearbetning. På så sätt kan man utnyttja fördelarna med båda programmen. Oavsett om du vill bearbeta 3D-data (dwg, dxf,...), eller om du vill föra över planerade skåp inkl. beslag från DYNAPLAN till ditt CAD-program eller implementera beslagsurvallogiken från DYNAPLAN in i ditt CAD-program - med DYNALOG har du alltid en passande lösning. AutoCAD AutoCAD -gränssnitt: Efter genomförd uppdatering till version finns även möjligheten att installera AutoCAD -gränssnittet. Förutsättningen är att du har en installerad Auto CAD -fullversion ( ) på din dator. VIKTIGT: Om du redan sedan tidigare har en äldre DYNALOG-version i kombination med AutoCAD, måste du efter uppdateringen av DYNALOG på nytt ladda ner och installera gränssnittet för AutoCAD! SolidWorks-gränssnitt: Så snart du installerat den senaste DYNALOG-versionen får du möjlighet att ta del av det nya gränssnittet DYNAPLAN - SolidWorks. För att kunna utnyttja gränssnittet krävs att du laddar ner nödvändiga data. SketchUp-gränssnitt: Med den nya DYNALOG-versionen kan du exportera planerade DYNAPLAN-skåp i.dae-format. Därför kan skåp direkt föras över från DYNAPLAN till t.ex. SketchUp. Ytterligare information hittar du i den separata bilagan om DYNALOG-gränssnitten för AutoCAD, SolidWorks och SketchUp. Mer information om aktuella gränssnittspartners såväl som närmare detaljer och filmer om funktionerna hittar du på:

13 Information Information om nerladdning och installation: Följande DYNALOG-versioner kan uppdateras via internet: DYNALOG ( / / / ) Download Update: Se till att du har en fungerande internetanslutning på datorn där du ska uppdatera DYNALOG-programmet. Klicka bara på [Internet-Update]-symbolen (jordgloben) i DYNALOG-huvudmenyn och följ sedan anvisningarna på skärmen. Efter genomförd registrering ser du de tillgängliga uppdateringarna i Download-området. Under "Download" klickar du på motsvarande Update (32 eller 64 bit) och sparar den på din dator. Avsluta DYNALOG efter att uppdateringen laddats ner. Genom att dubbelklicka på download-filen startar du installationen och sen följer du anvisningarna på skärmen. Observera: Efter genomförd installation av uppdateringen kan den sparade filen raderas. DYNALOG Update som DVD Har du inte tillgång till internet eller om inte internetanslutningen klarar nerladdningen, kan du beställa en DYNALOG-Update-DVD via fax eller e-post. I så fall behöver vi din adress och serienumret på din DYNALOG-version. Serienumret hittar du i orginalförpackningen eller genom att klicka på [i]-symbolen i DYNALOG-huvudmenyn. E-post: info.se@blum.com Fax: Allmän information Alla befintliga DYNAPLAN-data sparas även efter installationen av uppdateringen. DYNASHOP (= varukorgen) töms automatiskt i samband med installationen av uppdateringen. Orsak: Närapå alla artiklar har ändrats resp. optimerats och passar därför inte längre i tidigare planerade användningsområden. Dessutom raderas importerade återförsäljarprislistor. Aktuella prislistor tillhandahålles av respektive återförsäljare. Kända fel i versionen DYNALOG 2.8 elimineras i samband med den nya uppdateringen. I din DYNALOG-version har du möjlighet att integrera/aktualisera aktuella artikelnummer och priser från din beslagsåterförsäljare. Vänd dig till din beslagsåterförsäljare. Vi hjälper dig gärna! Vid frågor är du välkommen att kontakta DYNALOG Hotline telefonnummer hittar du under [Hotlineadresser] i DYNALOG s huvudmeny.
