1 Skensystemet MOVENTO För nya innovativa trälådor

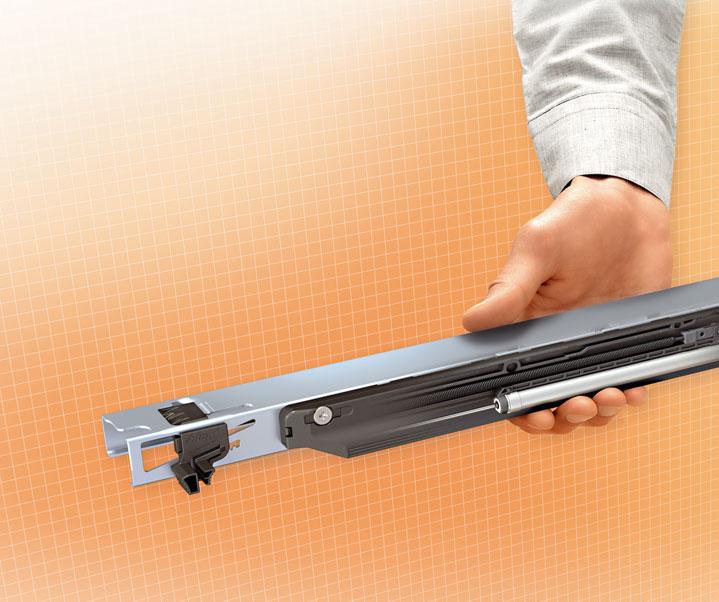

2 MOVENTO förbättrade funktioner för trälådor Vårt motto Perfecting Motion går som en röd tråd genom hela vår produktutveckling. Med MOVENTO, vårt nya innovativa skensystem för trälådor, tar vi ytterligare ett steg i rätt riktning. Exakt avvägda rullegenskaper, synkroniserad och svävande lätt gång samt nya justeringsmöjligheter imponerar. MOVENTO för nya innovativa trälådor Upptäck själv på 2

3 Innehåll Bekväm och pålitlig från öppning till stängning 4-dimensionell justering Bärförmåga och stabilitet SERVO-DRIVE och TIP-ON Användningsområden Enkel bearbetning med smarta monteringshjälpmedel Beställningsinformation Företaget Blum 3

4 4

5 Öppning De nya förbättrade öppningsegenskaperna imponerar det är så lätt att öppna och den mjuka och svävande gången upplevs mycket behaglig. Särskilt positivt är detta då mindre och lättare utdrag är monterade och vid fronter med smala grepplister. Rullfunktion Slitstarka hjul av syntetmaterial i rullvagnen och synkroniseringen mellan lådskenan och rullvagnen garanterar en svävande lätt gång. Tack vare detta går utdragen mycket jämnt och mjukt. Stängning Oavsett hur stort eller tungt utdraget är eller med vilken kraft lådan stängs: vår välbeprövade BLUMOTION-funktion verkar adaptivt och tryggar därmed för mjuk och tyst stängning. 5

6 4-dimensionell justering Utvecklade justeringsmöjligheter Liksom tidigare kan du med de nya MOVENTO-skenorna justera frontens höjd och lutning. Dessutom har justeringsmöjligheterna vidareutvecklats och innefattar nu även frontjustering i sid- och djupled. På så sätt får du snabbt, enkelt och verktygslöst en jämn och exakt fogbild. För möbler med innanförliggande fronter finns djupjusteringen som tillval. MOVENTO den 4-dimensionella justeringen Upptäck själv på Även smala fogar är enkla att få jämna tack vare den 4-dimensionella justeringen 6

7 1 Sidojusteringen utförs i kopplingen, vid behov kan sidojusteringen även korrigeras i den bakre delen av skenan. - 2 mm + 2 mm 2 Höjdjustering 3 Lutningsjustering 4 Djupjustering 7

8 8

9 Bärförmåga och stabilitet Fler möjligheter: välj mellan 40 kg och 60 kg-bärförmåga MOVENTO finns i två varianter med bärförmåga på 40 kg respektive 60 kg. Det skapar unika möjligheter i inredningssammanhang, t.ex. kan du montera mycket breda, höga och djupa utdrag. Det är ett utmärkt sätt att skapa mycket förvaringsutrymme som dessutom kan fyllas med tungt innehåll. Fler möjligheter: tack vare utmärkt stabilitet Kännetecknande för MOVENTO-skenorna är dess utmärkta stabilitet och minimala nedsänkning av lådan. Det är speciellt viktigt då lådor är monterade nära golvet. För breda och grunda lådor rekommenderar vi sidostabilisering som tillval en praktisk funktion som är helt osynlig för möbelanvändaren. Ingen extra bearbetning av skåp eller lådor krävs. Sidostabiliseringen kan enkelt kombineras med öppningsfunktionerna SERVO-DRIVE och TIP-ON. Vår speciellt utvecklade sidostabilisering för extra breda utdrag 9

10 SERVO-DRIVE SERVO-DRIVE inside BLUMOTION inside MOVENTO-skenor med SERVO-DRIVE-funktion som tillval Som tillval till MOVENTO-skenorna med integrerad BLUMOTION kan du montera vår elektriska öppningsfunktion SERVO-DRIVE. Då blir öppningen fascinerande enkel: det räcker med en liten knuff på fronten. Det är förstås särskilt praktiskt vid handtagsfria möbler. Vill du utrusta hela din inredning med SERVO-DRIVE finns systemet tillgängligt även för AVENTOS-klaffbeslagen. Och både lådor och klaffbeslag stänger alltid mjukt och tyst tack vare BLUMOTION. 10

11 TIP-ON MOVENTO-skenor med integrerad TIP-ON-funktion TIP-ON inside MOVENTO finns även tillgänglig med integrerad TIP-ON-funktion. Eftersom den mekaniska öppningsfunktionen TIP-ON är inbyggd i lådskenan krävs inget extra platsbehov varken under eller bakom lådan. För att öppna räcker det med en liten knuff på den handtagsfria fronten och när du vill stänga trycker du enkelt igen lådan. Vid extra breda fronter rekommenderar vi en synkronisering som tillval. Denna monteras helt utan verktyg. Någon ytterligare bearbetning av lådor eller skåp behövs inte. 11

12 12

13 Användningsområden MOVENTO skapar frihet vid designen: t.ex. kan låga mediabänkar numera realiseras tack vare den utmärkta stabiliteten och den minimala nedsänkningen av lådan. MOVENTO för hela hemmet Under utvecklingen av MOVENTO togs hänsyn till alla de tuffa krav som ställs på ett kök, dvs. lådor måste tåla att öppnas och stängas ofta och de måste klara att lastas med tungt innehåll. Men de lämpar sig lika bra i övriga delar av hemmet som i köket. Imponeras av lådornas stabilitet och utmärkta rullegenskaper, bärförmågan är 40 kg respektive 60 kg. 13

14 Enkel montering Vårt mål vid utvecklingen: samma monteringspositioner 37 mm 38 mm MOVENTO erbjuder ett brett sortiment med många möjligheter. Enhetlig montering underlättar oavsett om det gäller skenor som kombineras med BLUMOTION, SERVO-DRIVE, TIP-ON eller sidostabilisering: borrbilder och infästningspositioner för stomskenorna är alltid desamma. Möjligheterna med MOVENTO Sidostabilisering Koppling SERVO-DRIVE SERVO-DRIVE inside BLUMOTION BLUMOTION inside Skenor med integrerad BLUMOTION* TIP-ON TIP-ON inside Skenor med integrerad TIP-ON-funktion** *Kan kombineras med SERVO-DRIVE och en sidostabilisering **Kan kombineras med en sidostabilisering 14

15 Monteringshjälpmedel Använd befintliga hjälpmedel Våra befintliga monteringshjälpmedel kan du även använda för MOVENTO. Monteringsmallar, anslagshjälpmedel, borr- och beslagsmonteringsmaskiner underlättar för en snabb, enkel och bekväm montering. 15

16 Beställningsinformation 1 MOVENTO-skenor vänster/höger 3a TIP-ON Synkroniseringsdrev-sats (tillval) Syntetmaterial RAL 7037 grå T BLUMOTION TIP-ON Längd NL 40 kg 60 kg 40 kg 60 kg 250 mm 760H2500B 760H2500T 3b TIP-ON Synkroniseringsstång (tillval) 270 mm 760H2700B 760H2700T Aluminium ZST.1137W 300 mm 760H3000B 760H3000T För kapn., mm, passar för stombredd KB mm 320 mm 760H3200B 760H3200T Kapmått Invändig skåpbredd LW mm 350 mm 760H3500B 760H3500T 380 mm 760H3800B 760H3800T Sidostabiliserings-sats 400 mm 760H4000B 760H4000T För stombredd KB mm för kapning 420 mm 760H4200B 760H4200T för NL upp till 400 mm ZS7.400MU 450 mm 760H4500B 766H4500B 760H4500T 766H4500T för NL upp till 600 mm ZS7.600MU 480 mm 760H4800B 760H4800T för NL upp till 750 mm ZS7.750MU 500 mm 760H5000B 766H5000B 760H5000T 766H5000T Kapmått Invändig skåpbredd LW mm 520 mm 760H5200B 766H5200B 760H5200T 766H5200T 550 mm 760H5500B 766H5500B 760H5500T 766H5500T Längsrelingar med bakre relingsfästen vänster/höger 580 mm 766H5800B 766H5800T 600 mm 760H6000B 766H6000B 760H6000T 766H6000T 650 mm 766H6500B 766H6500T 700 mm 766H7000B 766H7000T Längd NL Kromad 750 mm 766H7500B 766H7500T 400 mm ZRE.363A.ID 450 mm ZRE.413A.ID 2 Koppling med sidojustering 480 mm ZRE.443A.ID Syntetmaterial/stål Orange T mm ZRE.463A.ID Beställ vänster/höger 520 mm ZRE.483A.ID 550 mm ZRE.513A.ID Djupjustering vänster/höger (tillval) 600 mm ZRE.563A.ID Syntetmaterial RAL 7037 grå mm ZRE.613A.ID Passar för T

17 MOVENTO med integrerad BLUMOTION MOVENTO med integrerad TIP-ON 17

18 Beställningsinformation Lådor/innerlådor 760/766H Platsbehov i skåpet Lådor/innerlådor Lådor Innerlådor SKW Invändig lådbredd SKL Lådsidans längd ISKL Innerlådans längd LW Invändig skåpbredd NL Nominell längd SKL Lådsidans längd NL Nominell längd X Fronttjocklek * + 4 mm med TIP-ON * + 3 mm med djupjustering SKL = NL NL 10 Frontutdrag med reling 760/766H Platsbehov i skåpet Frontutdrag Frontutdrag SKW Invändig lådbredd SKL Lådsidans längd LW Invändig skåpbredd NL Nominell längd 12 Ø SKL = NL NL 10 För alla användningsområden Lådbearbetning Observera 75 ** Begränsad sidojustering av lådor med 16 mm-sidotjocklek då hela den invändiga lådbredden utnyttjas. Använd borrmall T

19 Skruvpositioner för stomskenan 760H Skruvpositioner för stomskenan 766H Längd NL (mm) Längd NL (mm) 250, , Min. inre skåpdjup = nominell längd NL + 3 mm Min. inre skåpdjup = nominell längd NL + 3 mm Stomskena 760H Stomskena 766H Montering i skåpet Montering i skåpet A Spånplatteskruv Ø 3.5 x 15 mm A Spånplatteskruv Ø 3.5 x 15 mm B Systemskruv HG B Systemskruv HG Skruvpositionen längst in ger optimal stabilitet Skruvpositionen längst in ger optimal stabilitet 19

20 Montering, demontering och justering Koppling Fyrsidiga lådor Tresidiga lådor Innerlådor Lutningsjustering Dubbelsidig sidojustering i kopplingen Utjämning av sidojusteringen i den bakre delen av höger skena +/- 1.5 mm* Justering Höjdjustering: + 3 mm Frontutdrag Främre montering Bakre montering Bakre demontering Främre demontering Insättning och uttag av lådor (760H/766H) 2 Insättning av lådan Uttag av lådan *Begränsad sidojustering av lådor med 16 mm-sidotjocklek då hela den invändiga lådbredden utnyttjas. 20 2

21 MOVENTO-fördelarna i överblick Funktion Nya förbättrade egenskaper från öppning till stängning. Fogbild Ny 4-dimensionell justering för en jämn fogbild. Bärförmåga 40 kg och 60 kg-bärförmåga, minimal nedsänkning av lådan och utmärkt stabilitet skapar många möjligheter. Handtagsfritt SERVO-DRIVE eller TIP-ON möjliggör handtagsfria möbler. Genomtänkt Stomskenorna i MOVENTO har alltid samma infästningspositioner. Kvalitet Under möbelns hela livslängd. 21
