1 Tilta och skjut HAUTAU ATRIUM HKS och inget står längre i vägen för en trivsam boendeatmosfär!

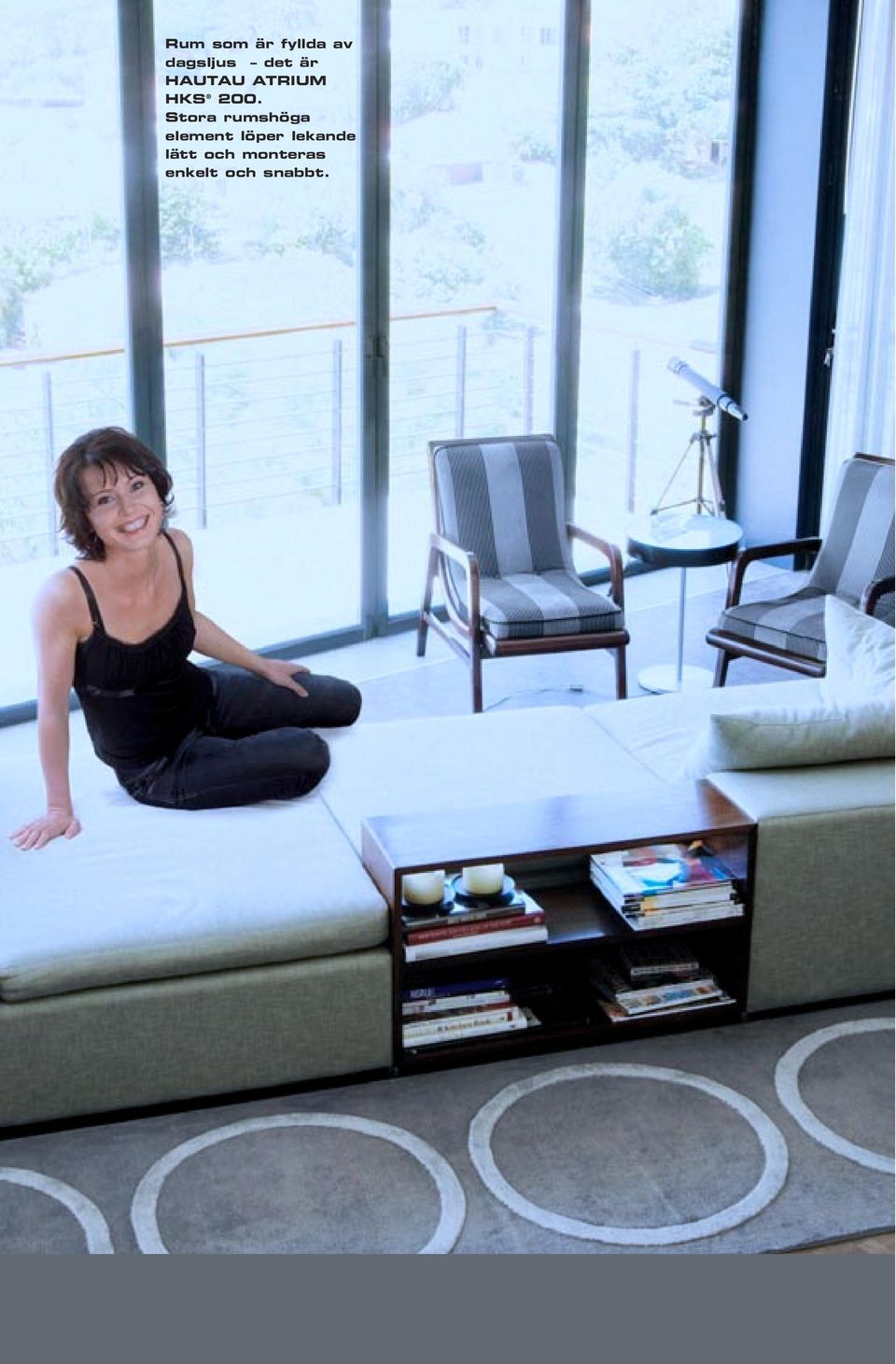

2 Rum som är fyllda av dagsljus det är HAUTAU ATRIUM HKS 200. Stora rumshöga element löper lekande lätt och monteras enkelt och snabbt.

3 Med sina 125 mm ger våra boggievagnar och saxar i den nya ATRIUM HKS 200 den största öppningsbredden av samtliga parallell-tilt-skjutsystem på marknaden. Därmed är beslaget förberett för djupa bågprofiler och uppfyller kraven på fönstersystem med hög värmeisolering. stor öppningsbredd: 125 mm Ø20 / Ø2 Ø24 / Ø 2 Stora hjul rullar lättare: Boggievagnarna i den nya HAUTAU ATRIUM HKS 200 har en hjuldiameter av 28 mm större än alla jämförbara beslagsystem, och det vid endast 35 mm platsbehov på karmen. 62,8 75,4 Vacker form: Den extra låga täckskenan över boggievagnar och täckkåpor i passande färg ger ett perfekt utseende. Diskret utjämning av kaptoleranser. Det känns, när det är HAUTAU.

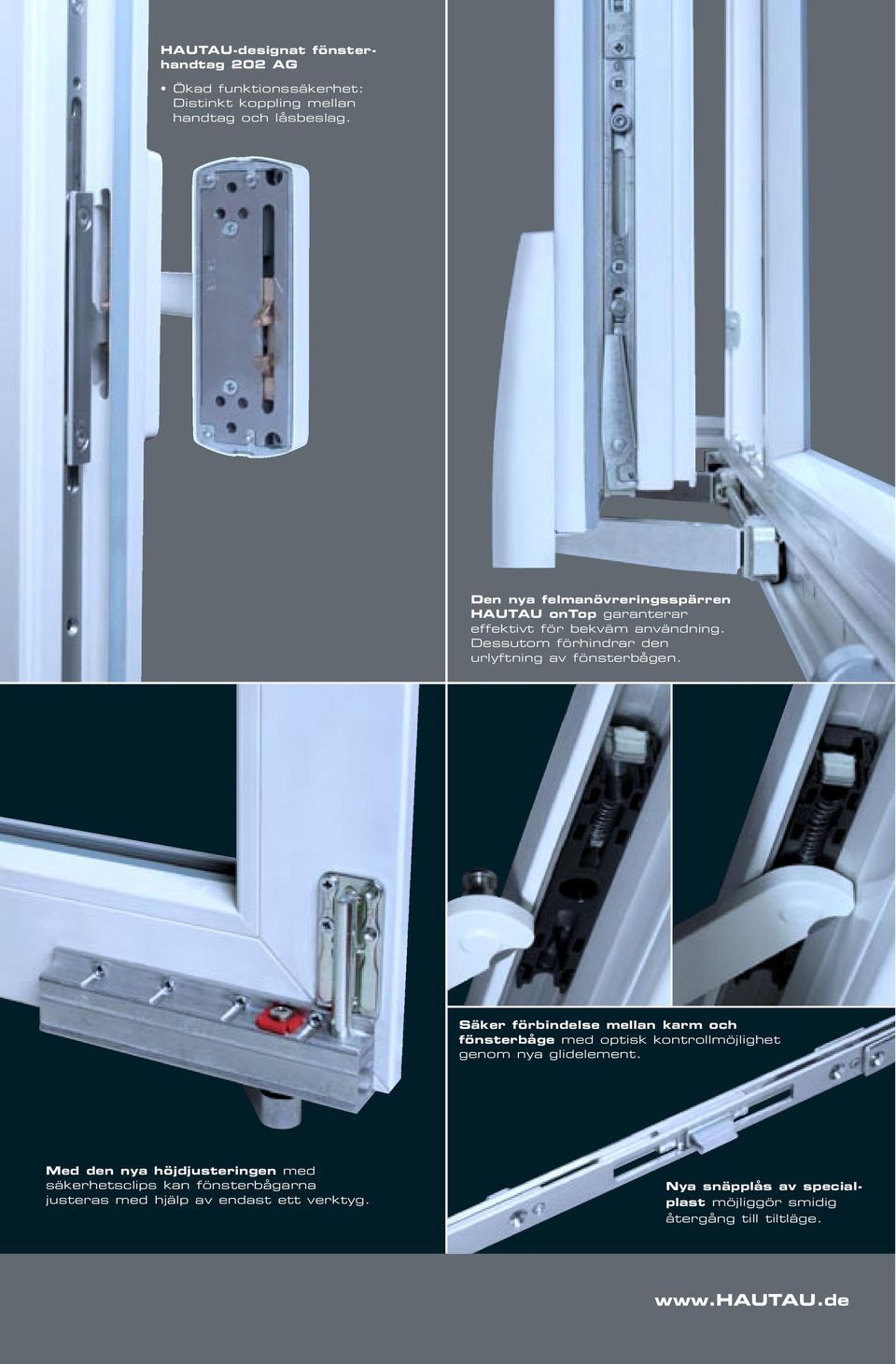

4 HAUTAU-designat fönsterhandtag 202 AG Ökad funktionssäkerhet: Distinkt koppling mellan handtag och låsbeslag. Den nya felmanövreringsspärren HAUTAU ontop garanterar effektivt för bekväm användning. Dessutom förhindrar den urlyftning av fönsterbågen. Säker förbindelse mellan karm och fönsterbåge med optisk kontrollmöjlighet genom nya glidelement. Med den nya höjdjusteringen med säkerhetsclips kan fönsterbågarna justeras med hjälp av endast ett verktyg. Nya snäpplås av special - plast möjliggör smidig återgång till tiltläge.

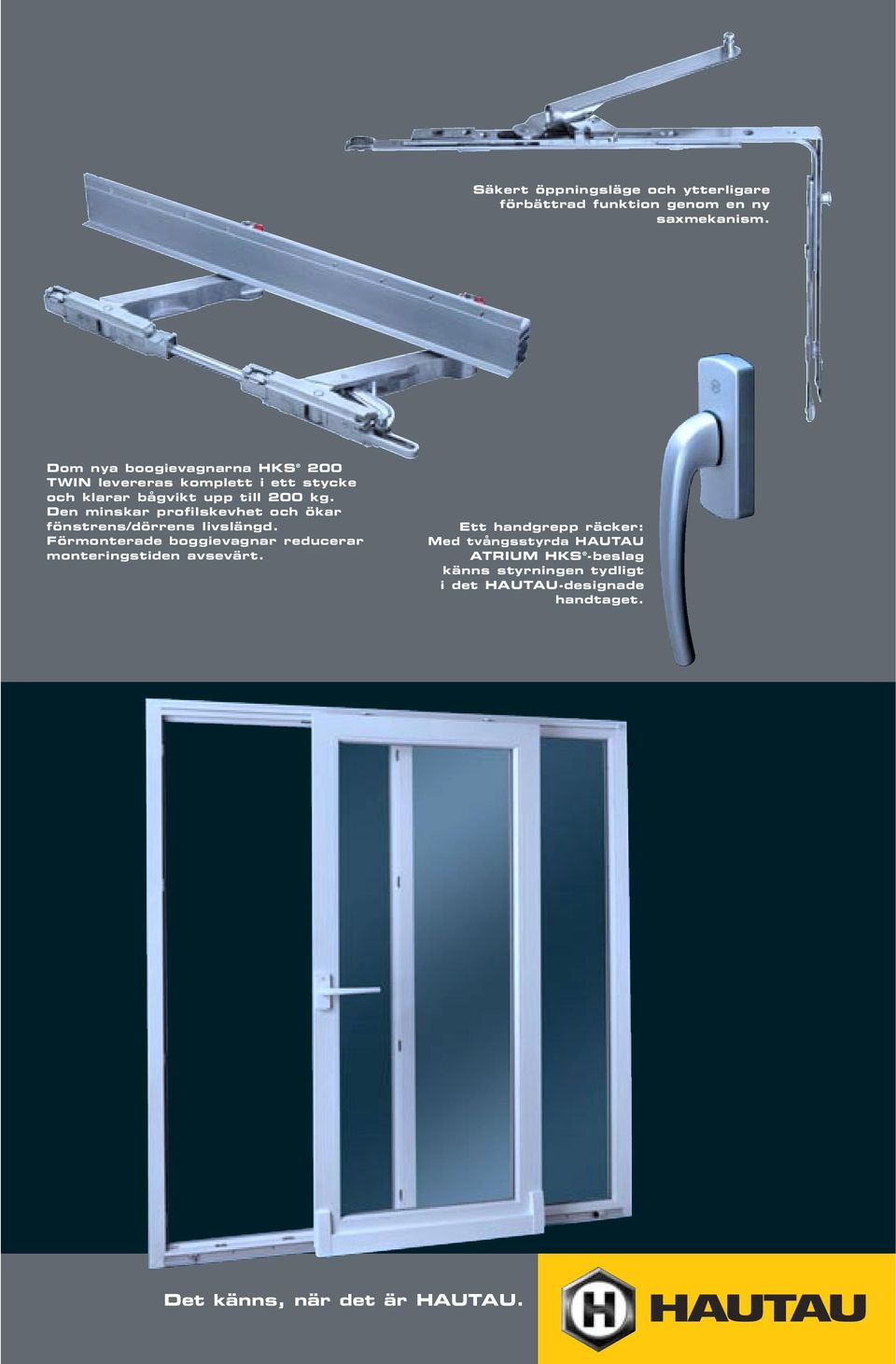

5 Säkert öppningsläge och ytterligare förbättrad funktion genom en ny saxmekanism. Dom nya boogievagnarna HKS 200 TWIN levereras komplett i ett stycke och klarar bågvikt upp till 200 kg. Den minskar profilskevhet och ökar fönstrens/ dörrens livslängd. Förmonterade boggievagnar reducerar monteringstiden avsevärt. Ett handgrepp räcker: Med tvångsstyrda HAUTAU ATRIUM HKS -beslag känns styrningen tydligt i det HAUTAU-designade handtaget. Det känns, när det är HAUTAU.

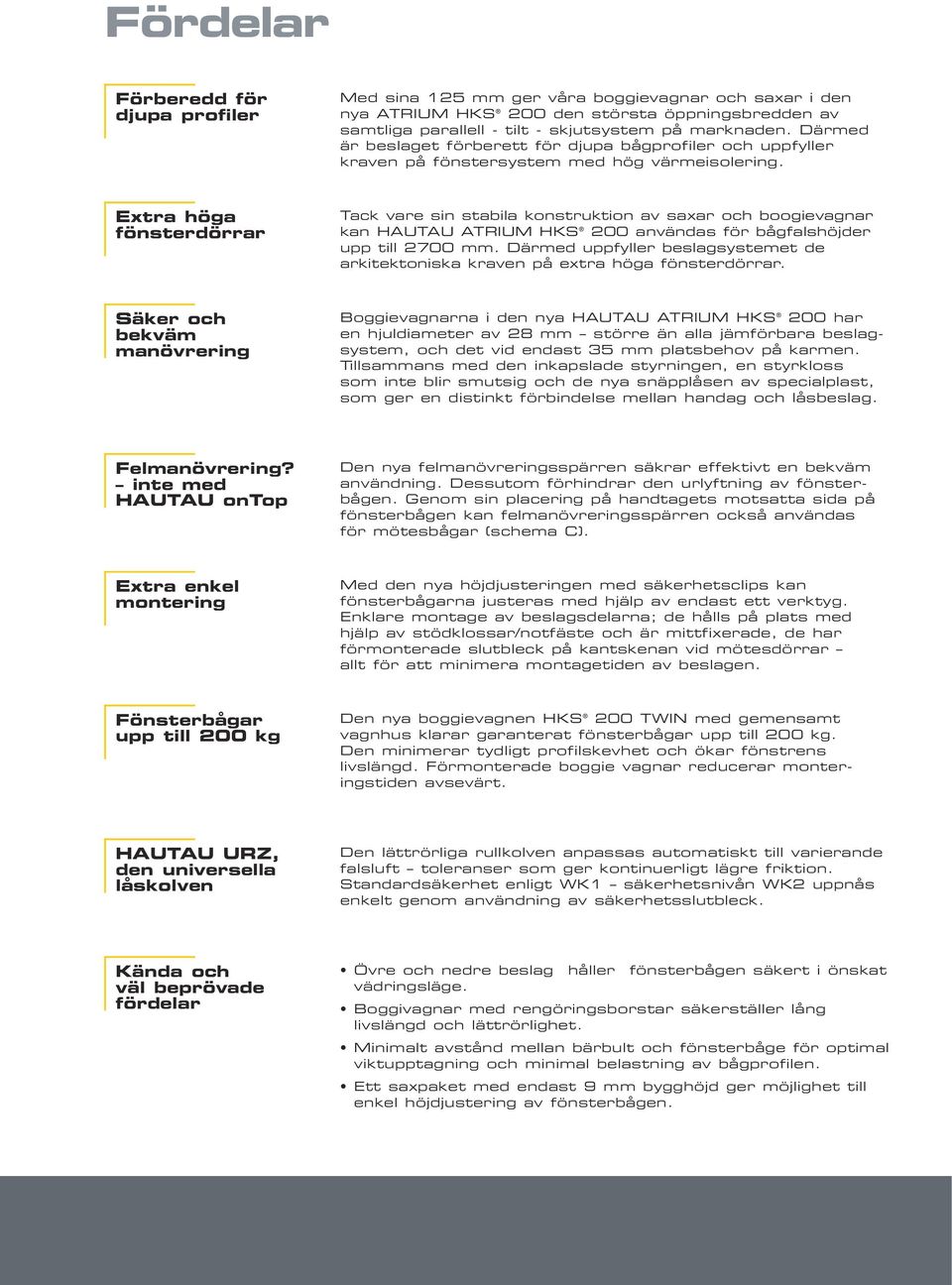

6 Fördelar Förberedd för djupa profiler Med sina 125 mm ger våra boggievagnar och saxar i den nya ATRIUM HKS 200 den största öppningsbredden av samtliga parallell - tilt - skjutsystem på marknaden. Därmed är beslaget förberett för djupa bågprofiler och uppfyller kraven på fönstersystem med hög värmeisolering. Extra höga fönsterdörrar Tack vare sin stabila konstruktion av saxar och boogievagnar kan HAUTAU ATRIUM HKS 200 användas för bågfalshöjder upp till 2700 mm. Därmed uppfyller beslagsystemet de arkitektoniska kraven på extra höga fönsterdörrar. Säker och bekväm manövrering Boggievagnarna i den nya HAUTAU ATRIUM HKS 200 har en hjuldiameter av 28 mm större än alla jämförbara beslagsystem, och det vid endast 35 mm platsbehov på karmen. Tillsammans med den inkapslade styrningen, en styrkloss som inte blir smutsig och de nya snäpplåsen av specialplast, som ger en distinkt förbindelse mellan handag och låsbeslag. Felmanövrering? inte med HAUTAU ontop Den nya felmanövreringsspärren säkrar effektivt en bekväm användning. Dessutom förhindrar den urlyftning av fönsterbågen. Genom sin placering på handtagets motsatta sida på fönsterbågen kan felmanövreringsspärren också användas för mötesbågar (schema C). Extra enkel montering Med den nya höjdjusteringen med säkerhetsclips kan fönsterbågarna justeras med hjälp av endast ett verktyg. Enklare montage av beslagsdelarna; de hålls på plats med hjälp av stödklossar/notfäste och är mittfixerade, de har förmonterade slutbleck på kantskenan vid mötesdörrar allt för att minimera montagetiden av beslagen. Fönsterbågar upp till 200 kg Den nya boggievagnen HKS 200 TWIN med gemensamt vagnhus klarar garanterat fönsterbågar upp till 200 kg. Den minimerar tydligt profilskevhet och ökar fönstrens livslängd. Förmonterade boggie vagnar reducerar monteringstiden avsevärt. HAUTAU URZ, den universella låskolven Den lättrörliga rullkolven anpassas automatiskt till varierande falsluft toleranser som ger kontinuerligt lägre friktion. Standardsäkerhet enligt WK1 säkerhetsnivån WK2 uppnås enkelt genom användning av säkerhetsslutbleck. Kända och väl beprövade fördelar Övre och nedre beslag håller fönsterbågen säkert i önskat vädringsläge. Boggivagnar med rengöringsborstar säkerställer lång livslängd och lättrörlighet. Minimalt avstånd mellan bärbult och fönsterbåge för optimal viktupptagning och minimal belastning av bågprofilen. Ett saxpaket med endast 9 mm bygghöjd ger möjlighet till enkel höjdjustering av fönsterbågen.

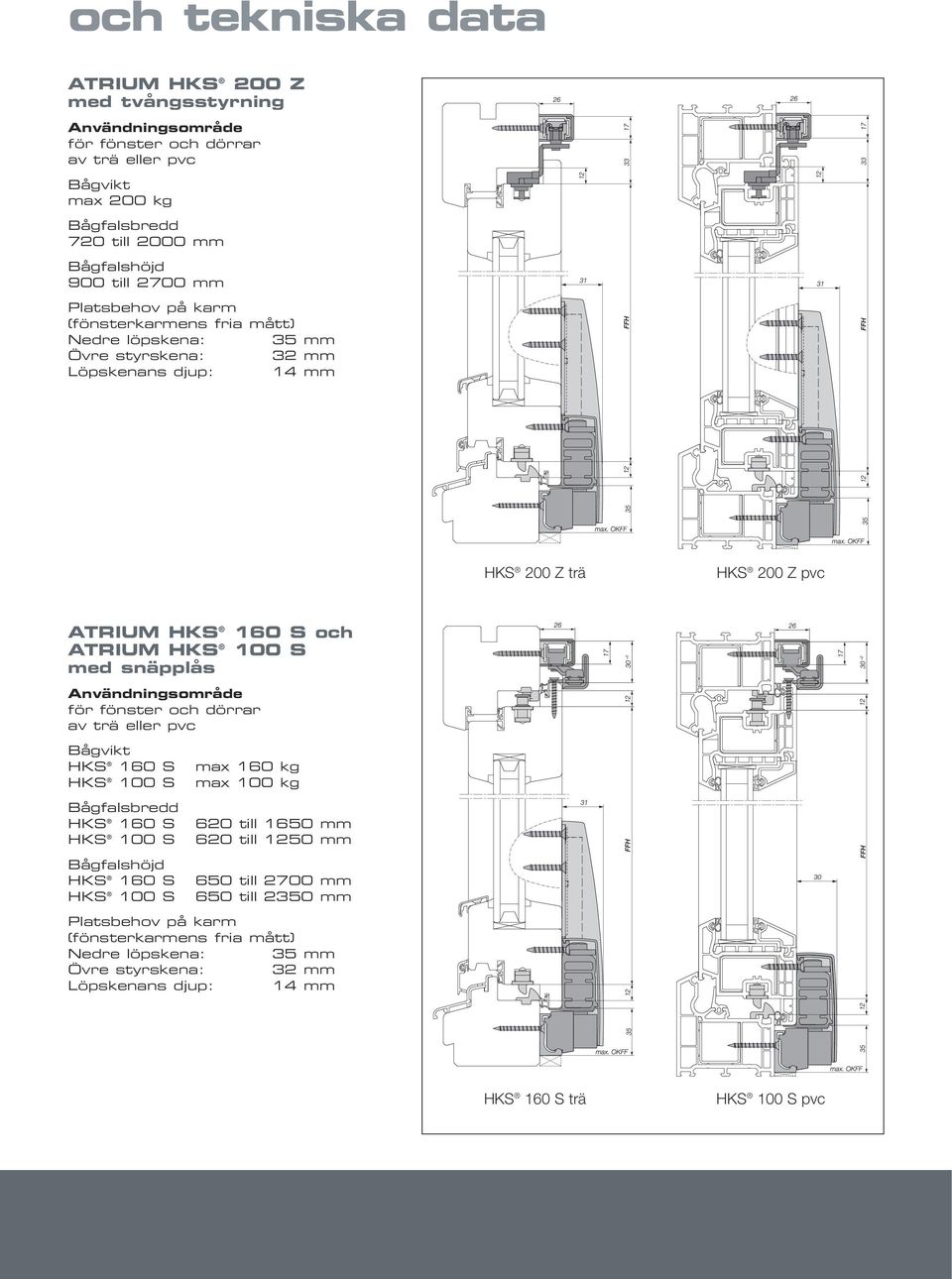

7 och tekniska data ATRIUM HKS 200 Z med tvångsstyrning Användningsområde för fönster och dörrar av trä eller pvc Bågvikt max 200 kg Bågfalsbredd 720 till 2000 mm Bågfalshöjd 900 till 2700 mm Platsbehov på karm (fönsterkarmens fria mått) Nedre löpskena: 35 mm Övre styrskena: 32 mm Löpskenans djup: 14 mm HKS 200 Z trä HKS 200 Z pvc ATRIUM HKS 160 S och ATRIUM HKS 100 S med snäpplås Användningsområde för fönster och dörrar av trä eller pvc Bågvikt HKS 160 S max 160 kg HKS 100 S max 100 kg Bågfalsbredd HKS 160 S 620 till 1650 mm HKS 100 S 620 till 1250 mm Bågfalshöjd HKS 160 S 650 till 2700 mm HKS 100 S 650 till 2350 mm Platsbehov på karm (fönsterkarmens fria mått) Nedre löpskena: 35 mm Övre styrskena: 32 mm Löpskenans djup: 14 mm HKS 160 S trä HKS 100 S pvc

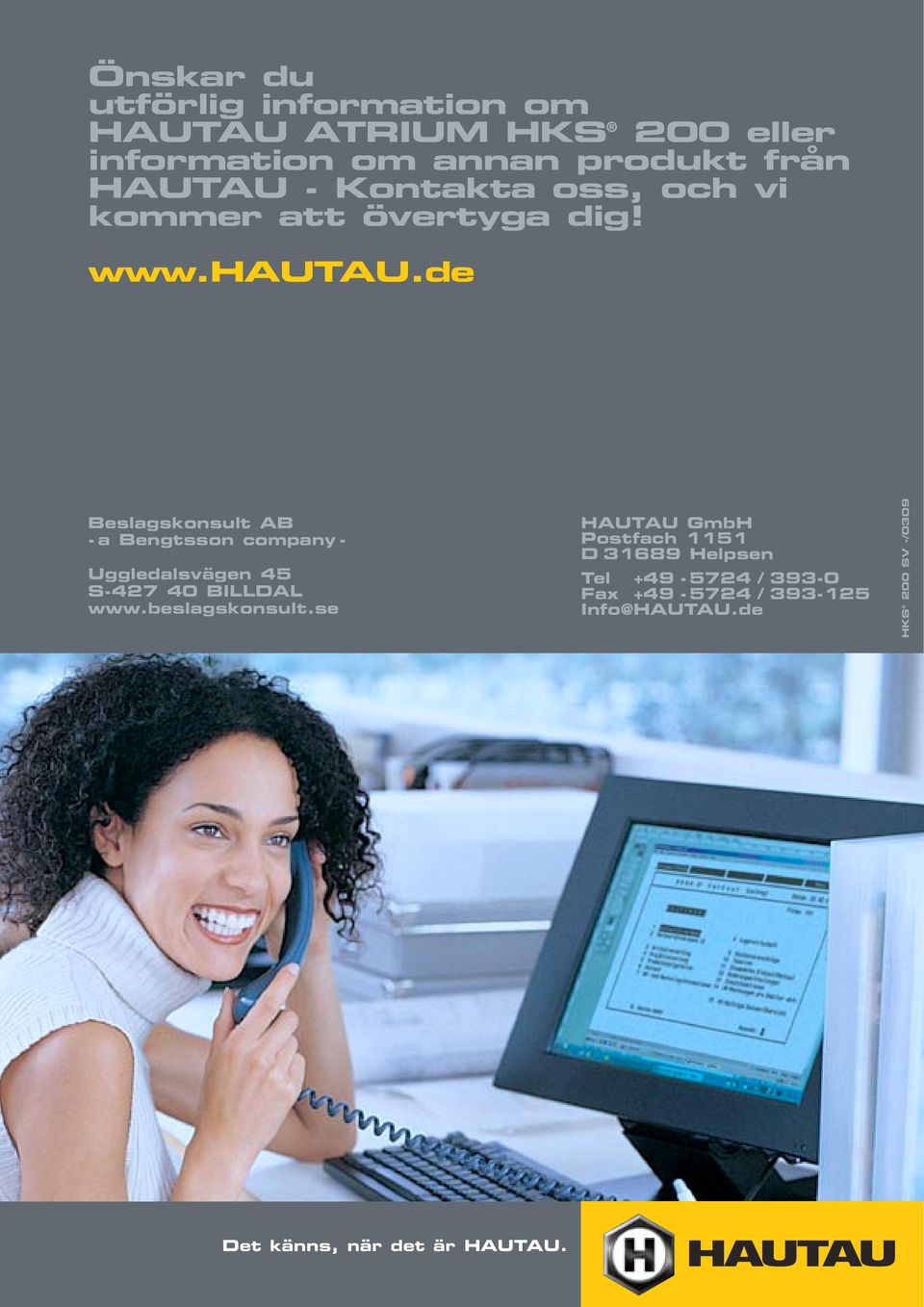

8 Önskar du utförlig information om HAUTAU ATRIUM HKS 200 eller information om annan produkt från HAUTAU - Kontakta oss, och vi kommer att övertyga dig! Beslagskonsult AB - a Bengtsson company - Uggledalsvägen 45 S BILLDAL HAUTAU GmbH Postfach 1151 D Helpsen Tel / Fax / Info@HAUTAU.de HKS 200 SV -/0309 Det känns, när det är HAUTAU.
