1 Nyhet: LEGRABOX free LEGRABOX Beställningsinformation

2 Funktionell elegans Hur skulle den perfekta lådan kunna se ut? Befriad från det traditionella och som imponerar med estetiskt rena linjer och med en funktion du inte tidigare upplevt. Minimalistisk. Stilren. Smakfull. Slank. Och exceptionellt elegant. Precis som nya LEGRABOX: Funktionell elegans.

3 Innehåll LEGRABOX Beställnings- och planeringsinformation Material och färger Lådor N-höjd Lådor M-höjd Innerlådor M-höjd Lådor K-höjd Skåputdrag C-höjd Innerutdrag C-höjd Skåputdrag F-höjd Tillbehör Montering av stomskenor Monteringshjälpmedel Montering och justering Skåputdrag och lådor Innerutdrag och innerlådor Synkronisering för TIP-ON Sidostabilisering Demontering Skåputdrag och lådor Innerutdrag och innerlådor Sidostabilisering AMBIA-LINE Beställningsinformation Material och färger Ståldesign Lådor Ståldesign Skåputdrag Trädesign Lådor Trädesign Skåputdrag Praktiska hjälpredor i köket Montering Ståldesign Trädesign 3

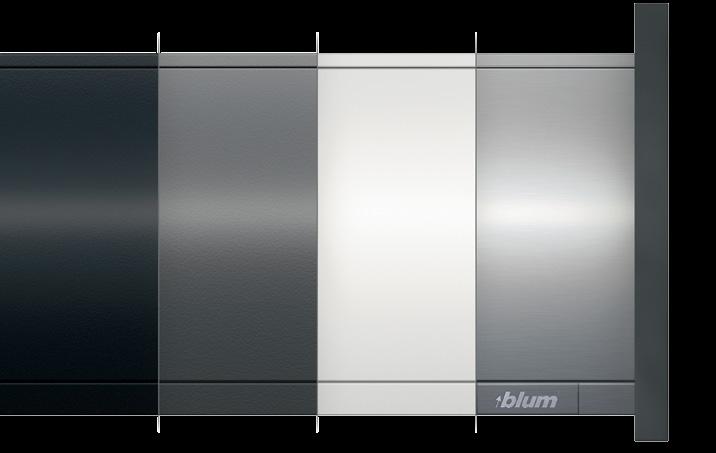

4 LEGRABOX Svart matt > Oriongrå matt Sidenvit matt Material och färger Sidenvit matt Oriongrå matt Svart matt NI Nickel Nickel matt 4 Material och färger Sidenvit matt Oriongrå matt Svart matt Inox Inox (Antifingerprint)

5 Service för montörer och snickare LEGRABOX Vi på Blum vill underlätta och förenkla så mycket som möjligt för våra kunder när det gäller beställning, bearbetning och marknadsföring av våra produkter. Flera användbara online-funktioner samt ett väl genomtänkt planerings- och beställningsprogram gör ditt dagliga arbete mycket smidigare. Produktkonfigurator Med denna användbara hjälpreda blir det enkelt att välja och beställa rätt beslag. Beslagslistan som genereras tryggar för en korrekt beställning samtidigt som du erbjuds marknadsföringsmaterial och underlag för tillverkning och montering samt D/3D-CAD-filer. DYNALOG Med DYNALOG, Blums skåpplaneringsprogram, kan du känna dig trygg rätt beslag ger dig förutsättningarna för möbler av hög kvalitet. Programmet är mycket användarvänligt. Automatiska kollisionstester garanterar att planeringarna fungerar i praktiken och besparar dig många onödiga monteringsförsök. DYNAPLAN-gränssnitt Via gränssnitten i DYNAPLAN kan du med ett enkelt knapptryck exportera din skåpplanering direkt in i ditt CAD- eller CAM-system och omvänt. På så sätt ger DYNAPLAN support till ditt huvudprogram, både i vanliga skåpslösningar och i specialkonstruktioner. 5

6 LEGRABOX Lådor N-höjd Produkt Platsbehov 4 3 c b a NL Beställningsinformation Stomskenor höger/vänster BLUMOTION TIP-ON 450 mm B T 500 mm B T Lådsidesats a Lådsidor vänster/höger b Täckbrickor utsida, med Blum-logo c Täckbrickor insida Färg Stål Inox* 450 mm 770N450S 770N450I 500 mm 770N500S 770N500I 3 Frontbeslag EXPANDO x ZF7N70E Skruvning x ZF7N700 4 Adapter för träbakstycke höger/vänster Färg Nickel Stål Höjd N ZB7N000S Tillbehör 5 6 Monteringsskruvar för frontbeslag Ø 3.5 x 5 mm Ø 3.5 x 7 mm Monteringsskruvar för adaptrar för träbakstycke och lådsidor/lådbottnar Ø 4 x 5 mm För att kvalitetssäkra monteringsresultatet rekommenderar vi att använda skruvar med kullrig skalle D.500 * med Antifingerprint-ytskikt 6

7 Lådor N-höjd LEGRABOX Planering Platsbehov i skåpet Inbyggnadsmått front för skruvmontering Inborrningsmått front för EXPANDO Inbyggnadsmått bakstycke FA Frontens täckning Skruvpositioner för stomskenan Tillkapningsmått för 6 mm spånplatta NL (mm) KB Skåpbredd LW NL Invändig skåpbredd Min. inre skåpdjup = nominell längd NL + 3 mm Inborrningsmått botten LW - 38 mm Bakstycke 39 mm Botten Träbakstycke NL - 0 mm LW - 35 mm Falsmått Sidhänvisning Tillbehör Montering av stomskenor Montering, demontering och justering * + mm om stomskenan monteras i en omonterad skåpsida 7

8 LEGRABOX Lådor M-höjd Produkt Platsbehov 4 3 c b a NL Beställningsinformation Stomskenor höger/vänster BLUMOTION** TIP-ON 70 mm B T 300 mm B T 350 mm B T 400 mm B T 450 mm B B T T 500 mm B B T T 550 mm B B T T 600 mm B B T T 650 mm B T Lådsidesats Bestående av: a Lådsidor vänster/höger b Täckbrickor utsida, med Blum-logo c Täckbrickor insida Färg Stål Inox*** 70 mm 770M70S 770M70I 300 mm 770M300S 770M300I 350 mm 770M350S 770M350I 400 mm 770M400S 770M400I 450 mm 770M450S 770M450I 500 mm 770M500S 770M500I 550 mm 770M550S 770M550I 600 mm 770M600S 770M600I 650 mm 770M650S 770M650I * Inkl. mm lutningsjustering ** Anpassade för SERVO-DRIVE *** Med Antifingerprint-ytskikt 8

9 Lådor M-höjd LEGRABOX 3 Frontbeslag EXPANDO x ZF7M70E Skruvning x ZF7M700 4 Adapter för träbakstycke höger/vänster Färg Nickel Stål Höjd M ZB7M000S Tillbehör 5 6 Monteringsskruvar för frontbeslag Ø 3.5 x 5 mm Ø 3.5 x 7 mm Monteringsskruvar för adaptrar för träbakstycke och lådsidor/lådbottnar Ø 4 x 5 mm För att kvalitetssäkra monteringsresultatet rekommenderar vi att använda skruvar med kullrig skalle D.500 9

10 LEGRABOX Lådor M-höjd Planering Platsbehov i skåpet Inbyggnadsmått front för skruvmontering FA Frontens täckning Inborrningsmått front för EXPANDO Inbyggnadsmått bakstycke * + mm om stomskenan monteras i en omonterad skåpsida ** Inkl. mm lutningsjustering 0

11 Lådor M-höjd LEGRABOX Skruvpositioner för stomskenan NL (mm) , Tillkapningsmått för 6 mm spånplatta KB LW NL Skåpbredd Invändig skåpbredd 550, 600 Bakstycke LW - 38 mm 63 mm Botten Skruvpositioner för stomskenan NL (mm) Träbakstycke NL - 0 mm LW - 35 mm Falsmått Min. inre skåpdjup = nominell längd NL + 3 mm Inborrningsmått botten Sidhänvisning Tillbehör Montering av stomskenor Montering, demontering och justering

12 LEGRABOX Innerlådor M-höjd Frontstycke, heltäckande Produkt Platsbehov 6 5a 5b 4b 4a 4c 3 c b a NL Beställningsinformation Stomskenor höger/vänster BLUMOTION** TIP-ON 70 mm B T 300 mm B T 350 mm B T 400 mm B T 450 mm B B T 500 mm B B T 550 mm B B T 600 mm B B T 650 mm B T T T T T Lådsidesats Bestående av: a Lådsidor vänster/höger b Täckbrickor utsida, med Blum-logo c Täckbrickor insida Färg Stål Inox*** 70 mm 770M70S 770M70I 300 mm 770M300S 770M300I 350 mm 770M350S 770M350I 400 mm 770M400S 770M400I 450 mm 770M450S 770M450I 500 mm 770M500S 770M500I 550 mm 770M550S 770M550I 600 mm 770M600S 770M600I 650 mm 770M650S 770M650I * Med frontkoppling ** Anpassade för SERVO-DRIVE *** Med Antifingerprint-ytskikt

13 Innerlådor M-höjd Frontstycke, heltäckande LEGRABOX 3 Frontstycke utan not Färg Nickel matt Aluminium För kapning ZV7.043C0 Tillkapningsmått LW - 6 mm LW Invändig skåpbredd 4 Frontstyckesats Bestående av: 4a Frontbeslag vänster/höger 4b Täckbrickor ytterkant vänster/höger 4c Hållare 4d Skruvar Färg Stål Inox* ZI7.0MS0 ZI7.0MI0 5 Frontkopplingssats (tillval) Bestående av: 5a Frontkoppling 5b Frontkopplingsdosa (RAL 7037 grå) Färg ) Syntetmaterial ZI7.0M07 6 Adapter för träbakstycke höger/vänster Färg Nickel Stål Höjd M ZB7M000S Tillbehör 7 Monteringsskruvar för adaptrar för träbakstycke och lådsidor/lådbottnar Ø 4 x 5 mm För att kvalitetssäkra monteringsresultatet rekommenderar vi att använda skruvar med kullrig skalle. 6D.500 * Med Antifingerprint-ytskikt ) För inox 3

14 LEGRABOX Innerlådor M-höjd Frontstycke, heltäckande Planering Platsbehov i skåpet Inbyggnadsmått bakstycke Inborrningsmått front för frontkopplingsdosa * + mm om stomskenan monteras i en omonterad skåpsida ** Med frontkoppling från 7 mm 4

15 Innerlådor M-höjd Frontstycke, heltäckande LEGRABOX Skruvpositioner för stomskenan NL (mm) , Tillkapningsmått för 6 mm spånplatta KB LW NL Skåpbredd Invändig skåpbredd 550, 600 Bakstycke LW - 38 mm 63 mm Botten Skruvpositioner för stomskenan NL (mm) Träbakstycke NL - 0 mm LW - 35 mm Falsmått Min. inre skåpdjup = nominell längd NL + 3 mm Inborrningsmått botten Mått Frontstycke utan not Sidhänvisning Tillbehör Montering av stomskenor Montering, demontering och justering

16 LEGRABOX Lådor K-höjd Produkt Platsbehov 4 3 c a b NL Beställningsinformation Stomskenor höger/vänster BLUMOTION** TIP-ON 350 mm B T 400 mm B T 450 mm B B T T 500 mm B B T T 550 mm B B T T Lådsidesats Bestående av: a Lådsidor vänster/höger b Täckbrickor utsida, med Blum-logo c Täckbrickor insida Färg Stål Inox*** 350 mm 770K350S 770K350I 400 mm 770K400S 770K400I 450 mm 770K450S 770K450I 500 mm 770K500S 770K500I 550 mm 770K550S 770K550I * Inkl. mm lutningsjustering ** Anpassade för SERVO-DRIVE *** Med Antifingerprint-ytskikt 6

17 Lådor K-höjd LEGRABOX 3 Frontbeslag EXPANDO x ZF7K70E Skruvning x ZF7K700 4 Adapter för träbakstycke höger/vänster Färg Nickel Stål Höjd K ZB7K000S Tillbehör 5 6 Monteringsskruvar för frontbeslag Ø 3.5 x 5 mm Ø 3.5 x 7 mm Monteringsskruvar för adaptrar för träbakstycke och lådsidor/lådbottnar Ø 4 x 5 mm För att kvalitetssäkra monteringsresultatet rekommenderar vi att använda skruvar med kullrig skalle D.500 7

18 LEGRABOX Lådor K-höjd Planering Platsbehov i skåpet Inbyggnadsmått front för skruvmontering FA Frontens täckning Inborrningsmått front för EXPANDO Inbyggnadsmått bakstycke * + mm om stomskenan monteras i en omonterad skåpsida ** Inkl. mm lutningsjustering 8

19 Lådor K-höjd LEGRABOX Skruvpositioner för stomskenan NL (mm) Tillkapningsmått för 6 mm spånplatta KB LW NL Skåpbredd Invändig skåpbredd 550 Bakstycke LW - 38 mm 0 mm Skruvpositioner för stomskenan NL (mm) Botten Träbakstycke NL - 0 mm LW - 35 mm Falsmått Min. inre skåpdjup = nominell längd NL + 3 mm Inborrningsmått botten Sidhänvisning Tillbehör Montering av stomskenor Montering, demontering och justering

20 LEGRABOX pure Skåputdrag C-höjd Produkt Platsbehov 4 3a 3 c b a NL Beställningsinformation Stomskenor höger/vänster BLUMOTION** TIP-ON 70 mm B T 300 mm B T 350 mm B T 400 mm B T 450 mm B B T 500 mm B B T 550 mm B B T 600 mm B B T 650 mm B T T T T T Lådsidesats Bestående av: a Lådsidor vänster/höger b Täckbrickor utsida, med Blum-logo c Täckbrickor insida Färg Stål Inox*** 70 mm 770C70S 770C70I 300 mm 770C300S 770C300I 350 mm 770C350S 770C350I 400 mm 770C400S 770C400I 450 mm 770C450S 770C450I 500 mm 770C500S 770C500I 550 mm 770C550S 770C550I 600 mm 770C600S 770C600I 650 mm 770C650S 770C650I * Inkl. mm lutningsjustering ** Anpassade för SERVO-DRIVE *** Med Antifingerprint-ytskikt 0

21 Skåputdrag C-höjd LEGRABOX pure 3 Frontbeslag EXPANDO x ZF7C70E Skruvning x ZF7C700 Alternativ till 3 3a Frontbeslag EXPANDO 4 x ZF7M70E Skruvning 4 x ZF7M700 4 Adapter för träbakstycke höger/vänster Färg Nickel Stål Höjd C ZB7C000S Tillbehör 5 6 Monteringsskruvar för frontbeslag Ø 3.5 x 5 mm Ø 3.5 x 7 mm Monteringsskruvar för adaptrar för träbakstycke och lådsidor/lådbottnar Ø 4 x 5 mm För att kvalitetssäkra monteringsresultatet rekommenderar vi att använda skruvar med kullrig skalle D.500

22 LEGRABOX free Skåputdrag C-höjd Produkt Platsbehov c 3a 3 4 d 4 b a NL Beställningsinformation Stomskenor höger/vänster BLUMOTION** TIP-ON 350 mm B T 400 mm B T 450 mm B B T T 500 mm B B T T 550 mm B B T T 600 mm B B T T B T 650 mm Lådsidesats Bestående av: a Lådsidor vänster/höger c BOXCOVER främre b Täckbrickor utsida, med Blum-logo d BOXCOVER bakre Färg Stål Inox*** 350 mm 780C350S 780C350I 400 mm 780C400S 780C400I 450 mm 780C450S 780C450I 500 mm 780C500S 780C500I 550 mm 780C550S 780C550I 600 mm 780C600S 780C600I 650 mm 780C650S 780C650I * Inkl. mm lutningsjustering ** Anpassade för SERVO-DRIVE *** Med Antifingerprint-ytskikt

23 Skåputdrag C-höjd LEGRABOX free 3 Frontbeslag EXPANDO x ZF7C70E Skruvning x ZF7C700 Alternativ till 3 3a Frontbeslag EXPANDO 4 x ZF7M70E Skruvning 4 x ZF7M700 4 Adapter för träbakstycke höger/vänster Färg Nickel Stål Höjd C ZB7C000S 5 Förhöjningssidor av glas (för lådsida) 350 mm x ZE7S38G 400 mm x ZE7S88G 450 mm x ZE7S338G 500 mm x ZE7S388G 550 mm x ZE7S438G 600 mm x ZE7S488G 650 mm x ZE7S538G Tillbehör 6 Transportskydd för förhöjningssidor Används under transporten av förmonterade förhöjningssidor x 780C Monteringsskruvar för frontbeslag Ø 3.5 x 5 mm Ø 3.5 x 7 mm Monteringsskruvar för adaptrar för träbakstycke och lådsidor/lådbottnar Ø 4 x 5 mm 6D.500 För att kvalitetssäkra monteringsresultatet rekommenderar vi att använda skruvar med kullrig skalle. 3

24 LEGRABOX pure LEGRABOX free Skåputdrag C-höjd Planering Platsbehov i skåpet Inbyggnadsmått front för skruvmontering FA Frontens täckning Inborrningsmått front för EXPANDO Inbyggnadsmått bakstycke 3 3a * + mm om stomskenan monteras i en omonterad skåpsida ** Inkl. mm lutningsjustering 4

25 Skåputdrag C-höjd LEGRABOX pure LEGRABOX free Skruvpositioner för stomskenan NL (mm) , Tillkapningsmått för 6 mm spånplatta KB LW NL Skåpbredd Invändig skåpbredd 550, 600 Bakstycke LW - 38 mm 48 mm Botten Skruvpositioner för stomskenan NL (mm) Träbakstycke NL - 0 mm LW - 35 mm Falsmått Min. inre skåpdjup = nominell längd NL + 3 mm Inborrningsmått botten Förhöjningssida (lådsida) av glas för LEGRABOX free Enligt den tyska industrinormen (DIN EN 4749 utg. nov. 005) är inget säkerhetsglas föreskrivit i kombination med LEGRABOX. Kanten är slipad och fasad mm +/-0.5 mm. Sidhänvisning Tillbehör Montering av stomskenor Montering, demontering och justering

26 LEGRABOX pure Innerutdrag C-höjd Frontstycke med hög eller låg förhöjningsfront Produkt Platsbehov 5 6 4d 4c c 4e 3 4a 4b b a NL Beställningsinformation Stomskenor höger/vänster BLUMOTION* TIP-ON 70 mm B T 300 mm B T 350 mm B T 400 mm B T 450 mm B B T T 500 mm B B T T 550 mm B B T T 600 mm B B T T 650 mm B T Lådsidesats Bestående av: a Lådsidor vänster/höger b Täckbrickor utsida, med Blum-logo c Täckbrickor insida Färg Stål Inox** 70 mm 770C70S 770C70I 300 mm 770C300S 770C300I 350 mm 770C350S 770C350I 400 mm 770C400S 770C400I 450 mm 770C450S 770C450I 500 mm 770C500S 770C500I 550 mm 770C550S 770C550I 600 mm 770C600S 770C600I 650 mm 770C650S 770C650I ** Anpassade för SERVO-DRIVE ** Med Antifingerprint-ytskikt 6

27 Innerutdrag C-höjd Frontstycke med hög eller låg förhöjningsfront LEGRABOX pure 3 Frontstycke med not Färg Nickel matt Aluminium För kapning ZV7.043MN Kapmått LW - 6 mm LW Invändig skåpbredd 4 Frontstyckesats Bestående av: 4a Frontbeslag vänster/höger 4b Täckbrickor ytterkant vänster/höger 4c Täckbrickor inre vänster/höger 4d Utjämningsdel för låga förhöjningsfronter vänster/höger 4e Hållare 4f Skruvar Färg Stål Inox* ZI7.CS0 ZI7.CI0 5 Adapter för träbakstycke höger/vänster Färg Nickel Stål Höjd C ZB7C000S 6 Hög förhöjningsfront av glas (för innerutdragsfront) Kapas till önskad längd Sidotjocklek 5 och 6 mm Sidotjocklek 8 och 9 mm Skåpbredd 450 mm x ZE7W338G ZE7W33G 600 mm x ZE7W488G ZE7W48G 900 mm x ZE7W788G ZE7W78G 00 mm x ZE7W088G ZE7W08G 6 Låg förhöjningsfront av glas (för innerutdragsfront) Kapas till önskad längd Sidotjocklek 5 och 6 mm Sidotjocklek 8 och 9 mm Skåpbredd 450 mm x ZE7V338G ZE7V33G 600 mm x ZE7V488G ZE7V48G 900 mm x ZE7V788G ZE7V78G 00 mm x ZE7V088G ZE7V08G Tillbehör 7 Monteringsskruvar för adaptrar för träbakstycke och lådsidor/lådbottnar Ø 4 x 5 mm För att kvalitetssäkra monteringsresultatet rekommenderar vi att använda skruvar med kullrig skalle. 6D.500 * Med Antifingerprint-ytskikt 7

28 LEGRABOX free Innerutdrag C-höjd Frontstycke med hög eller låg förhöjningsfront Produkt Platsbehov d 5 c 6 7 4d 4c 4b 4e 3 4a b a NL Beställningsinformation Stomskenor höger/vänster BLUMOTION* TIP-ON 350 mm B T 400 mm B T 450 mm B B T T 500 mm B B T T 550 mm B B T T 600 mm B B T T B T 650 mm Lådsidesats Bestående av: a Lådsidor vänster/höger b Täckbrickor utsida, med Blum-logo c BOXCOVER främre d BOXCOVER bakre Färg Stål Inox** 350 mm 780C350S 780C350I 400 mm 780C400S 780C400I 450 mm 780C450S 780C450I 500 mm 780C500S 780C500I 550 mm 780C550S 780C550I 600 mm 780C600S 780C600I 650 mm 780C650S 780C650I * Anpassade för SERVO-DRIVE ** Med Antifingerprint-ytskikt 8

29 Innerutdrag C-höjd Frontstycke med hög eller låg förhöjningsfront LEGRABOX free 3 Frontstycke med not Färg Nickel matt Aluminium För kapning ZV7.043MN Kapmått LW - 6 mm LW Invändig skåpbredd 4 Frontstyckesats Bestående av: 4a Frontbeslag vänster/höger 4b Täckbrickor ytterkant vänster/höger 4c Täckbrickor inre vänster/höger 4d Utjämningsdel för låga förhöjningsfronter vänster/höger 4e Hållare 4f Skruvar Färg Stål Inox* ZI7.CS0 ZI7.CI0 5 Adapter för träbakstycke höger/vänster Färg Nickel Stål Höjd C ZB7C000S 6 Hög förhöjningsfront av glas (för innerutdragsfront) Kapas till önskad längd Sidotjocklek 5 och 6 mm Sidotjocklek 8 och 9 mm Skåpbredd 450 mm x ZE7W338G ZE7W33G 600 mm x ZE7W488G ZE7W48G 900 mm x ZE7W788G ZE7W78G 00 mm x ZE7W088G ZE7W08G 6 Låg förhöjningsfront av glas (för innerutdragsfront) Kapas till önskad längd Sidotjocklek 5 och 6 mm Sidotjocklek 8 och 9 mm Skåpbredd 450 mm x ZE7V338G ZE7V33G 600 mm x ZE7V488G ZE7V48G 900 mm x ZE7V788G ZE7V78G 00 mm x ZE7V088G ZE7V08G * Med Antifingerprint-ytskikt 9

30 LEGRABOX free Innerutdrag C-höjd Frontstycke med hög eller låg förhöjningsfront Beställningsinformation 7 Förhöjningssidor av glas (för lådsida) 350 mm x 400 mm x 450 mm x 500 mm x 550 mm x 600 mm x 650 mm x ZE7S38G ZE7S88G ZE7S338G ZE7S388G ZE7S438G ZE7S488G ZE7S538G Tillbehör 8 Transportskydd för förhöjningssidor Används under transporten av förmonterade förhöjningssidor x 780C Monteringsskruvar för adaptrar för träbakstycke och lådsidor/lådbottnar Ø 4 x 5 mm För att kvalitetssäkra monteringsresultatet rekommenderar vi att använda skruvar med kullrig skalle. 6D

31 Innerutdrag C-höjd Frontstycke med hög eller låg förhöjningsfront LEGRABOX pure LEGRABOX free Planering Platsbehov i skåpet Inbyggnadsmått bakstycke Tillkapningsmått för glas Förhöjningsfront av glas (för innerutdragsfront) Förhöjningssida (lådsida) av glas för LEGRABOX free X = LW - 80 mm *Y = Låg förhöjningsfront: 70 mm *Y = Hög förhöjningsfront: 38 mm Enligt den tyska industrinormen (DIN EN 4749 utg. nov. 005) är inget säkerhetsglas föreskrivit i kombination med LEGRABOX. Kanten är slipad och fasad mm +/-0.5 mm. Sats för tillskärning av glas Mått Frontstycke med not * + mm om stomskenan monteras i en omonterad skåpsida 3

32 LEGRABOX pure LEGRABOX free Innerutdrag C-höjd Frontstycke med hög eller låg förhöjningsfront Planering Skruvpositioner för stomskenan NL (mm) , Tillkapningsmått för 6 mm spånplatta KB LW NL Skåpbredd Invändig skåpbredd 550, 600 Bakstycke LW - 38 mm 48 mm Botten Skruvpositioner för stomskenan NL (mm) Träbakstycke NL - 0 mm LW - 35 mm Falsmått Min. inre skåpdjup = nominell längd NL + 3 mm Inborrningsmått botten Förhöjningssida (lådsida) av glas för LEGRABOX free Enligt den tyska industrinormen (DIN EN 4749 utg. nov. 005) är inget säkerhetsglas föreskrivit i kombination med LEGRABOX. Kanten är slipad och fasad mm +/-0.5 mm. Sidhänvisning Tillbehör Montering av stomskenor Montering, demontering och justering

33 Innerutdrag C-höjd Frontstycke med reling LEGRABOX pure Produkt Platsbehov 6 5 c a 4c 4a 4d 3 4b b NL Beställningsinformation Stomskenor höger/vänster BLUMOTION* TIP-ON 70 mm B T 300 mm B T 350 mm B T 400 mm B T 450 mm B B T 500 mm B B T 550 mm B B T 600 mm B B T 650 mm B T T T T T Lådsidesats Bestående av: a Lådsidor vänster/höger b Täckbrickor utsida, med Blum-logo c Täckbrickor insida Färg Stål Inox** 70 mm 770C70S 770C70I 300 mm 770C300S 770C300I 350 mm 770C350S 770C350I 400 mm 770C400S 770C400I 450 mm 770C450S 770C450I 500 mm 770C500S 770C500I 550 mm 770C550S 770C550I 600 mm 770C600S 770C600I 650 mm 770C650S 770C650I ** Anpassade för SERVO-DRIVE ** Med Antifingerprint-ytskikt 33

34 LEGRABOX pure Innerutdrag C-höjd Frontstycke med reling Beställningsinformation 3 Frontstycke utan not Färg Nickel matt Aluminium För kapning ZV7.043C0 Kapmått LW - 6 mm LW Invändig skåpbredd 4 Frontstyckesats Bestående av: 4a Frontbeslag vänster/höger 4b Täckbrickor ytterkant vänster/höger 4c Täckbrickor inre vänster/höger 4d Hållare 4e Skruvar Färg Stål Inox* ZI7.3CS0 ZI7.3CI0 5 Tvärreling Färg Nickel matt Aluminium För kapning ZR7.080U Tillkapningsmått LW - 90 mm LW Invändig skåpbredd 6 Adapter för träbakstycke höger/vänster Färg Nickel Stål Höjd C ZB7C000S Tillbehör 7 Monteringsskruvar för adaptrar för träbakstycke och lådsidor/lådbottnar Ø 4 x 5 mm För att kvalitetssäkra monteringsresultatet rekommenderar vi att använda skruvar med kullrig skalle. 6D.500 * Med Antifingerprint-ytskikt 34

35 Innerutdrag C-höjd Frontstycke med reling Produkt LEGRABOX free Platsbehov d c 5 7 4c 4a 4d 3 4b b a NL Beställningsinformation Stomskenor höger/vänster BLUMOTION* TIP-ON 350 mm B T 400 mm B T 450 mm B B T T 500 mm B B T T 550 mm B B T T 600 mm B B T T B T 650 mm Lådsidesats Bestående av: a Lådsidor vänster/höger c BOXCOVER främre b Täckbrickor utsida, med Blum-logo d BOXCOVER bakre Färg Stål Inox** 350 mm 780C350S 780C350I 400 mm 780C400S 780C400I 450 mm 780C450S 780C450I 500 mm 780C500S 780C500I 550 mm 780C550S 780C550I 600 mm 780C600S 780C600I 650 mm 780C650S 780C650I * Anpassade för SERVO-DRIVE ** Med Antifingerprint-ytskikt 35

36 LEGRABOX free Innerutdrag C-höjd Frontstycke med reling Beställningsinformation 3 Frontstycke utan not Färg Nickel matt Aluminium För kapning ZV7.043C0 Kapmått LW - 6 mm LW Invändig skåpbredd 4 Frontstyckesats Bestående av: 4a Frontbeslag vänster/höger 4b Täckbrickor ytterkant vänster/höger 4c Täckbrickor inre vänster/höger 4d Hållare 4e Skruvar Färg Stål Inox* ZI7.3CS0 ZI7.3CI0 5 Tvärreling Färg Nickel matt Aluminium För kapning ZR7.080U Tillkapningsmått LW - 90 mm LW Invändig skåpbredd 6 Adapter för träbakstycke höger/vänster Färg Nickel Stål Höjd C ZB7C000S * Med Antifingerprint-ytskikt 36

37 Innerutdrag C-höjd Frontstycke med reling LEGRABOX free 7 Förhöjningssidor av glas (för lådsida) 350 mm x 400 mm x 450 mm x 500 mm x 550 mm x 600 mm x 650 mm x ZE7S38G ZE7S88G ZE7S338G ZE7S388G ZE7S438G ZE7S488G ZE7S538G Tillbehör 8 Transportskydd för förhöjningssidor Används under transporten av förmonterade förhöjningssidor x 780C Monteringsskruvar för adaptrar för träbakstycke och lådsidor/lådbottnar Ø 4 x 5 mm För att kvalitetssäkra monteringsresultatet rekommenderar vi att använda skruvar med kullrig skalle. 6D

38 LEGRABOX pure LEGRABOX free Innerutdrag C-höjd Frontstycke med reling Planering Platsbehov i skåpet Inbyggnadsmått bakstycke Skruvpositioner för stomskenan NL (mm) , Tillkapningsmått för 6 mm spånplatta KB LW NL Skåpbredd Invändig skåpbredd 550, 600 Bakstycke LW - 38 mm 48 mm Botten Skruvpositioner för stomskenan NL (mm) Träbakstycke NL - 0 mm LW - 35 mm 650 Falsmått Min. inre skåpdjup = nominell längd NL + 3 mm * + mm om stomskenan monteras i en omonterad skåpsida 38

39 Innerutdrag C-höjd Frontstycke med reling LEGRABOX pure LEGRABOX free Inborrningsmått botten Förhöjningssida (lådsida) av glas för LEGRABOX free Mått frontstycke utan not Enligt den tyska industrinormen (DIN EN 4749 utg. nov. 005) är inget säkerhetsglas föreskrivit i kombination med LEGRABOX. Kanten är slipad och fasad mm +/-0.5 mm. Mått reling Sidhänvisning Tillbehör Montering av stomskenor Montering, demontering och justering

40 LEGRABOX pure Skåputdrag F-höjd Produkt Platsbehov 4 3a 3 c b a NL Beställningsinformation Stomskenor höger/vänster BLUMOTION** TIP-ON 450 mm B B T 500 mm B B T 550 mm B B T 600 mm B B T 650 mm B T T T T T Lådsidesats Bestående av: a Lådsidor vänster/höger b Täckbrickor utsida, med Blum-logo c Täckbrickor insida Färg Stål Inox*** 450 mm 770F450S 770F450I 500 mm 770F500S 770F500I 550 mm 770F550S 770F550I 600 mm 770F600S 770F600I 650 mm 770F650S 770F650I 3 Frontbeslag EXPANDO x ZF7C70E + x ZF7M70E Skruvning x ZF7C700 + x ZF7M700 * Inkl. mm lutningsjustering ** Anpassade för SERVO-DRIVE *** Med Antifingerprint-ytskikt 40

41 Skåputdrag F-höjd LEGRABOX pure Alternativ till 3 3a Frontbeslag EXPANDO 6 x ZF7M70E Skruvning 6 x ZF7M700 4 Adapter för träbakstycke höger/vänster Färg Nickel Stål Höjd F ZB7F000S Tillbehör 5 6 Monteringsskruvar för frontbeslag Ø 3.5 x 5 mm Ø 3.5 x 7 mm Monteringsskruvar för adaptrar för träbakstycke och lådsidor/lådbottnar Ø 4 x 5 mm För att kvalitetssäkra monteringsresultatet rekommenderar vi att använda skruvar med kullrig skalle D.500 4

42 LEGRABOX pure Skåputdrag F-höjd Planering Platsbehov i skåpet Inbyggnadsmått front för skruvmontering FA Frontens täckning Inborrningsmått front för EXPANDO Inbyggnadsmått bakstycke 3 3a * + mm om stomskenan monteras i en omonterad skåpsida ** Inkl. mm lutningsjustering 4

43 Skåputdrag F-höjd LEGRABOX pure Skruvpositioner för stomskenan NL (mm) , 600 Tillkapningsmått för 6 mm spånplatta KB LW NL Skåpbredd Invändig skåpbredd Bakstycke LW - 38 mm mm Skruvpositioner för stomskenan NL (mm) Botten Träbakstycke NL - 0 mm LW - 35 mm Falsmått Min. inre skåpdjup = nominell längd NL + 3 mm Inborrningsmått botten Sidhänvisning Tillbehör Montering av stomskenor Montering, demontering och justering

44 LEGRABOX Tillbehör Synkronisering för TIP-ON Produkt c b a - För säker öppning och stängning av LEGRABOX med TIP-ON - Utdragets öppningsområde ökas - Rekommenderas från skåpbredd KB 600 mm - Frontspalt 3.5 mm Beställningsinformation TIP-ON Synkroniseringssats Bestående av: a Koppling b Överlastkoppling c Fäste T Synkroniseringsstång rund Aluminiumstång för kapning ZST.60W Kapmått synkroniseringsstång LW - 9 mm KB Skåpbredd LW Invändig skåpbredd Planering Platsbehov TIP-ON för innerlådor och innerutdrag Variant Variant NL Sidhänvisning Montering, demontering och justering 57 44

45 Tillbehör LEGRABOX Sidostabilisering Produkt Platsbehov - Extra stabilitet för breda utdrag - Rekommendation: Skåpbredd 900 till 400 mm - Aluminiumstång lämplig för KB 400 mm, för kapning - För montering i kombination med BLUMOTION, SERVO-DRIVE och TIP-ON - Inget extra platsbehov krävs nedtill NL Beställningsinformation Sidostabilisering mm mm ZS7M400LU ZS7M650LU Tillkapningsmått synkroniseringsstång LW - 95 mm Tillkapningsmått tandad list NL + 0 mm LW Invändig skåpbredd NL Sidhänvisning Montering, demontering och justering 58 45

46 LEGRABOX Tillbehör Bottenstabilisering Produkt - För stabilisering av breda lådbottnar - Förstärker förbindelsen mellan botten och front - Rekommendation: st. från skåpbredd 900 mm Beställningsinformation Bottenstabilisering Z96.0E Planering Platsbehov i skåpet Inborrningsmått front X = 4 mm + Frontens täckning TORX-skruvmejsel - TORX storlek 0 (T0) - Klingans längd 35 / 00 mm - Total längd 00 / 0 mm - Handtag i orange med Blum-tryck - För justering av LEGRABOX TORX-skruvmejsel 00 mm 0 mm

47 Montering av stomskenor med BLUMOTION eller TIP-ON LEGRABOX Stomskenor med BLUMOTION eller TIP-ON A Spånplatteskruv: Ø 4 x 5 mm B Systemskruv art. nr.: Stomskena 750 Stomskena

48 LEGRABOX Monteringshjälpmedel Start-kit Start-kit Detta monteringshjälpmedel är en perfekt start-sats som gör monteringen enkel och snabb. ZMM Bestående av: a b c BOXFIX E-L Borrmall för LEGRABOX TORX-skruvmejsel BOXFIX P BOXFIX P För rationell, enkel montering av LEGRABOX och TANDEMBOX. ZMM.750 BOXFIX E-L BOXFIX E-L För enkel och smidig montering av LEGRABOX-utdrag. ZMM.0700 Verktyg för bottenfräsning (bordsfräs) Verktyg för bottenfräsning (bordsfräs) För enkel och exakt urfräsning av lådbottnar. M

49 Monteringshjälpmedel LEGRABOX Borrmall för LEGRABOX Borrmall för LEGRABOX För exakt förborrning i lådbottnar och -bakstycken. ZML.7000 Universal-borrmall Universal-borrmall Den mångsidiga monteringshjälpen. ZML Frontmall för LEGRABOX Frontmall för LEGRABOX För exakt markering av positionerna för frontborrningarna. ZML

50 LEGRABOX Skåputdrag och lådor Montering och justering 3 Ø 4 x 5 mm Skruvar med kullrig skalle Ø 4 x 5 mm Skruvar med kullrig skalle click 3 Se monterings-filmen på 50

51 Skåputdrag och lådor LEGRABOX Montering och justering 3 ± mm ±.5 mm Justering utförs i både höger och vänster lådsida. T0 3 Täckbrickor/kundmärkning 3 ± mm ±.5 mm Justering utförs i både höger och vänster lådsida. T0 3 BOXCOVER/kundmärkning Transportskydd Hållare Från skåpbredd 600 mm 5

52 LEGRABOX Innerutdrag och innerlådor Montering och justering Innerutdrag C-höjd Frontstycke med hög förhöjningsfront Se monterings-filmen på Innerutdrag C-höjd Frontstycke med låg förhöjningsfront 3 Innerutdrag C-höjd Frontstycke med reling 3 4 5

53 Innerutdrag och innerlådor LEGRABOX Montering och justering Innerlåda M-höjd Frontstycke, heltäckande Tillval 53

54 LEGRABOX Skåputdrag och lådor Montering och justering Frontkopplingsdosan aktiverad Frigör frontkopplingen Inaktivera frontkopplingsdosan Hållare Från skåpbredd 600 mm 54

55 Skåputdrag och lådor / Innerutdrag och innerlådor LEGRABOX Demontering 55

56 LEGRABOX Innerutdrag och innerlådor Demontering Med låg förhöjningsfront Med hög förhöjningsfront

57 Synkronisering för TIP-ON LEGRABOX Montering och justering /+ mm T

58 LEGRABOX Sidostabilisering Montering NL 58

59 X - 95 Sidostabilisering LEGRABOX Montering

60 LEGRABOX Sidostabilisering Demontering

61 AMBIA-LINE för LEGRABOX 6

62 AMBIA-LINE Material och färger Ståldesign Rekommenderade färgkombinationer LEGRABOX-färger AMBIA-LINE-färger Oriongrå matt Svart matt Sidenvit matt Oriongrå matt Svart matt Sidenvit matt INOX Inox Bestickinsatser 6 /

63 Material och färger AMBIA-LINE Trädesign Nebraska ek/ (E0G) Tennessee valnöt / (N0T) Rekommenderade färgkombinationer AMBIA-LINE-trädekorer LEGRABOX-färger Bardolino ek/ (E0S) Nebraska ek Tennessee valnöt Bardolino ek Oriongrå matt Svart matt Sidenvit matt INOX Inox Bestickinsatser Nebraska ek/ (E0G) Tennessee valnöt / (N0T) Bardolino ek/ (E0S) 63

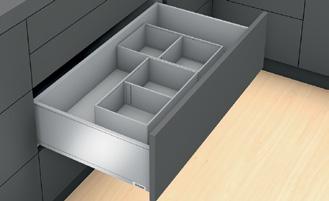

64 AMBIA-LINE Ståldesign Lådor Beställningsinformation för lådor i M-höjd och K-höjd Bestickinsatser / Bredd 450 mm 300 mm ZC7S450BS3 500 mm 300 mm ZC7S500BS3 550 mm 300 mm ZC7S550BS3 600 mm 300 mm ZC7S600BS3 650 mm 300 mm ZC7S650BS3 Lådram för nominell längd från 70 mm Bredd Från 70 mm 4 mm ZC7S300RSU Med magnet som fäster med bakstycke eller lådsida Adapterprofil för inredning med träbakstycke Höjd Bredd M 4 mm ZC7A0U0M K 4 mm ZC7A0U0K Ej nödvändig för NL 70 och 300 mm Rekommenderas från NL 350 mm Tväravdelare separat (tillval) 64 Höjd För bredd 50 mm 4 mm ZC7Q0U0SS

65 Ståldesign AMBIA-LINE Lådramar smala 450 mm 500 mm 550 mm 600 mm 650 mm Bredd 00 mm 00 mm 00 mm 00 mm 00 mm ZC7S450RS ZC7S500RS ZC7S550RS ZC7S600RS ZC7S650RS Tväravdelare separat (tillval) Höjd För bredd 50 mm 00 mm ZC7Q00SS Lådramar breda 450 mm 500 mm 550 mm 600 mm 650 mm Bredd 00 mm 00 mm 00 mm 00 mm 00 mm ZC7S450RS ZC7S500RS ZC7S550RS ZC7S600RS ZC7S650RS Tväravdelare separat (tillval) Höjd För bredd 50 mm 00 mm ZC7Q00SS 65

66 AMBIA-LINE Ståldesign Skåputdrag Beställningsinformation för skåputdrag i C-höjd och F-höjd Ram för skåputdrag för nominell längd från 70 mm Från 70 mm Bredd 4 mm ZC7F300RSU Med magnet som fäster med bakstycke eller lådsida Adapterprofil för inredning med träbakstycke Höjd C Bredd 4 mm ZC7A0U0C Ej nödvändig för NL 70 och 300 mm Rekommenderas från NL 350 mm Tväravdelare separat (tillval) Höjd 0 mm För bredd 4 mm ZC7Q0U0FS 66

67 Ståldesign AMBIA-LINE Ram för skåputdrag för nominell längd från 400 mm Från 400 mm Bredd 8 mm ZC7F400RSP Med magnet som fäster med bakstycke eller lådsida Adapterprofil för inredning med träbakstycke Höjd C F Bredd 8 mm 8 mm ZC7A0P0C ZC7A0P0F Tväravdelare separat (tillval) Höjd För bredd 0 mm 8 mm ZC7Q0P0FS 67

68 AMBIA-LINE Ståldesign AMBIA-LINE Tvärreling Beställningsinformation Tvärreling för kapning Längd.080 mm ZR7.080U Tvärrelingsfästen LEGRABOX pure LEGRABOX free ZC7U0E0 ZC7UE0 Längsgående avdelare Längd 84 mm ZC7U0F0 68

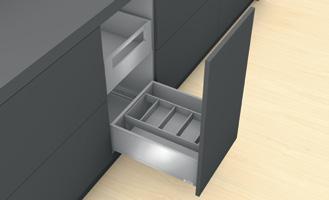

69 Ståldesign AMBIA-LINE AMBIA-LINE-flaskförvaringssats Beställningsinformation Flaskförvaringssats Bredd Från 450 mm 00 mm ZC7B000S Från 450 mm 00 mm ZC7B000S Inte lämpad för innerutdrag. Lådramar smala Bredd 450 mm 00 mm ZC7S450RS 500 mm 00 mm ZC7S500RS 550 mm 00 mm ZC7S550RS 600 mm 00 mm ZC7S600RS 650 mm 00 mm ZC7S650RS Lådramar breda Bredd 450 mm 00 mm ZC7S450RS 500 mm 00 mm ZC7S500RS 550 mm 00 mm ZC7S550RS 600 mm 00 mm ZC7S600RS 650 mm 00 mm ZC7S650RS 69

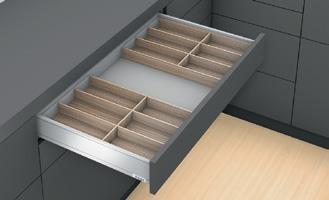

70 AMBIA-LINE Trädesign Lådor Beställningsinformation för lådor i M-höjd och K-höjd Bestickinsatser Nebraska ek/ Tennessee valnöt/ Bardolino ek/ 450 mm Bredd 300 mm E0G N0T E0S ZC7S450BH3 500 mm 300 mm ZC7S500BH3 550 mm 300 mm ZC7S550BH3 600 mm 300 mm ZC7S600BH3 650 mm 300 mm ZC7S650BH3 Lådram för nominell längd från 70 mm Nebraska ek/ Tennessee valnöt/ Bardolino ek/ Från 70 mm Bredd 4 mm E0G N0T E0S ZC7S300RHU Tväravdelare separat (tillval) Nebraska ek Tennessee valnöt Bardolino ek Höjd För bredd 50 mm 4 mm Inklusive fjäderbyglar EC0 NU0 EC0 ZC7Q0U0SH 70

71 Trädesign AMBIA-LINE Lådramar smala Nebraska ek/ Tennessee valnöt/ Bardolino ek/ E0G N0T E0S Bredd 450 mm 00 mm ZC7S450RH 500 mm 00 mm ZC7S500RH 550 mm 00 mm ZC7S550RH 600 mm 00 mm ZC7S600RH 650 mm 00 mm ZC7S650RH Tväravdelare separat (tillval) Höjd För bredd 50 mm 00 mm Nebraska ek Tennessee valnöt Bardolino ek EC0 NU0 EC0 ZC7Q00SH Inklusive fjäderbyglar Lådramar breda Nebraska ek/ Tennessee valnöt/ Bardolino ek/ E0G N0T E0S Bredd 450 mm 00 mm ZC7S450RH 500 mm 00 mm ZC7S500RH 550 mm 00 mm ZC7S550RH 600 mm 00 mm ZC7S600RH 650 mm 00 mm ZC7S650RH Tväravdelare separat (tillval) Höjd För bredd 50 mm 00 mm Nebraska ek Tennessee valnöt Bardolino ek EC0 NU0 EC0 ZC7Q00SH Inklusive fjäderbyglar 7

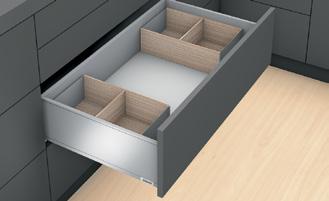

72 AMBIA-LINE Trädesign Skåputdrag Beställningsinformation för skåputdrag i C-höjd och F-höjd Ram för skåputdrag för nominell längd från 70 mm Nebraska ek/ Tennessee valnöt/ Bardolino ek/ Från 70 mm Bredd 4 mm E0G N0T E0S ZC7F300RHU Tväravdelare separat (tillval) Nebraska ek Tennessee valnöt Bardolino ek Höjd För bredd 00 mm 4 mm Inklusive fjäderbyglar EC0 NU0 EC0 ZC7Q0U0FH Ramar för skåputdrag för nominell längd från 400 mm Nebraska ek/ Tennessee valnöt/ Bardolino ek/ Från 400 mm Bredd 8 mm E0G N0T E0S ZC7F400RHP Tväravdelare separat (tillval) Nebraska ek Tennessee valnöt Bardolino ek Höjd För bredd 00 mm 8 mm Inklusive fjäderbyglar EC0 NU0 EC0 ZC7Q0P0FH 7

73 Praktiska hjälpredor i köket AMBIA-LINE Beställningsinformation Knivblock Längd Bredd 409 mm 87 mm För 9 knivar För lådor i M-höjd och K-höjd Från nominell längd 450 mm ZC7M000 Folieskärare Längd Bredd 409 mm 87 mm Dubbelhållare, plast- och aluminiumfolie, inkl. folie Dubbelhållare, plast- och aluminiumfolie, exkl. folie För lådor i M-höjd och K-höjd Från nominell längd 450 mm ZC7C0000 ZC7C000 Kryddhållare Längd Bredd 356 mm 05 mm För skåputdrag i C-höjd och F-höjd ZC7G0P0I Tallrikshållare Ø Tallrikar Stapelhöjd 86 3 mm Upp till tallrikar För skåputdrag i C-höjd och F-höjd ZC7T

74 AMBIA-LINE Ståldesign Montering Ståldesign

75 Ståldesign AMBIA-LINE Montering Ståldesign LW LW Invändig skåpbredd Tillval 3.5 x 5 75

76 AMBIA-LINE Trädesign Montering Trädesign

77 Anteckningar 77
