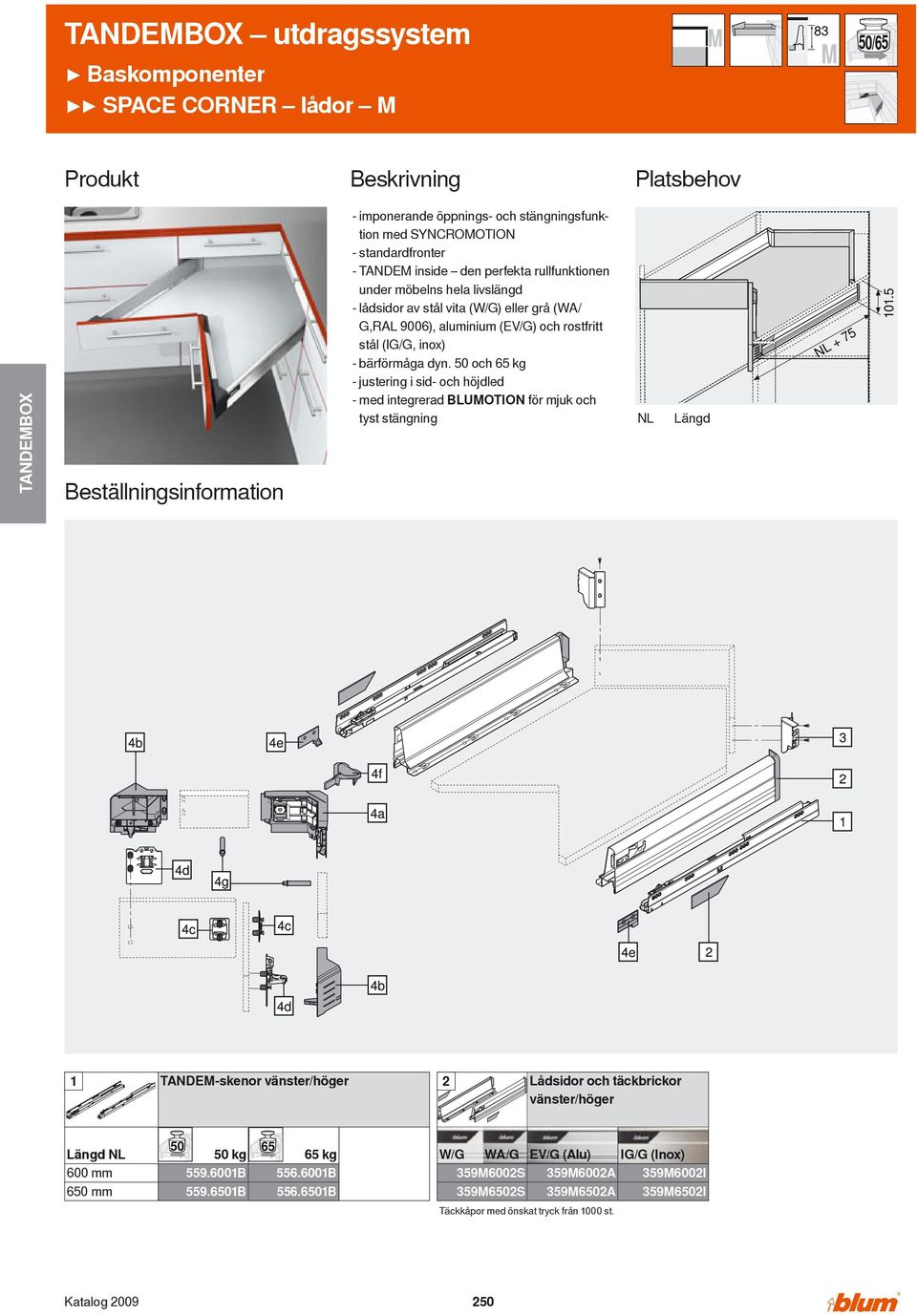

1 SPACE CORNER lådor M Produkt Beskrivning Platsbehov Beställningsinformation imponerande öppnings och stängningsfunktion med SYNCROMOTION standardfronter TANDEM inside den perfekta rullfunktionen under möbelns hela livslängd lådsidor av stål vita (W/G) eller grå (WA/ G,RAL 006), aluminium (EV/G) och rostfritt stål (IG/G, inox) bärförmåga dyn. 50 och 65 kg justering i sid och höjdled med integrerad BLUMOTION för mjuk och tyst stängning NL Längd 1 TANDEMskenor vänster/höger 2 Lådsidor och täckbrickor vänster/höger Längd NL 600 mm 650 mm 50 kg 65 kg B B B B W/G WA/G 35M6002S 35M6502S EV/G (Alu) 35M6002A 35M6502A Täckkåpor med önskat tryck från 1000 st. IG/G (Inox) 35M6002I 35M6502I 250

2 SPACE CORNER lådor M Beställningsinformation 3 Adapter vänster/höger Vit, grå, förnicklad Stål Z30M000S.45 4 SYNCROMOTIONsats Z33M00E0A6 Bestående av: 4a Front syncrobeslag 4b 4c Hörnfrontstycke vänster/höger Frontbeslag Syncro 4d Frontmontering roll vänster/höger 4e Hake vänster/höger 4f Fogmall 4 mm Orange 4g BLUMOTION 4h Skruv med försänkt huvud M5 x 25 4i Skruv i syntetmaterial 4.8 x 30 3 x Sidhänvisning Översikt plus BLUMOTION baskomponenter 216 Översikt ORGALINE för 318 ORGALINEanvändningsområden bestick 322 ORGALINEanvändningsområden diverse småsaker 324 ORGALINEanv.omr. matlagningsredskap/ knivar/mindre köksmaskiner 328 Tillbehör 265 Planering 252 Montering och justering 270 Monteringshjälpmedel 556 Ytterligare teknisk information

3 SPACE CORNER lådor M Planering Platsbehov i skåpet Inborrningsmått för front höger Inborrningsmått för front vänster Inbyggnadsmått bakstycke FA Täckning FH Fronthöjd Tillkapningsmått för front FB = PM PtA SL PD FD (2.828 (FR x 0.586)) LW = (PM PtA DistD) x Skruvpositioner för stomskenan Längd NL (mm) LW Invändig stombredd PM Planeringsmått PtA Anslutningstommens djup FB Frontbredd FS Fronttjocklek SL Sidofog PD Dämparens tjocklek FR Frontradie DistD Distans till anslutande skåpstomme Vi rekommenderar att du planerar med DYNALOG! Min. inre skåpdjup = nominell längd NL + 75 mm Montering av stomskenorna

4 SPACE CORNER lådor M Planering Mått för 16 mm spånplatta LW NL PM PtA L B Y Invändig stombredd Nominell längd Planeringsmått Anslutningstommens djup Lådbottenlådsidans längd Bredd på lådbotten Bredd på lådans bakstycke Vi rekommenderar att du planerar med DYNALOG! Mått för 16 mm spånplatta Sidhänvisning Översikt plus BLUMOTION baskomponenter 216 Översikt ORGALINE för 318 ORGALINEanvändningsområden bestick 322 ORGALINEanvändningsområden diverse småsaker 324 ORGALINEanv.omr. matlagningsredskap/ knivar/mindre köksmaskiner 328 Tillbehör 265 Montering och justering 270 Monteringshjälpmedel 556 Ytterligare teknisk information

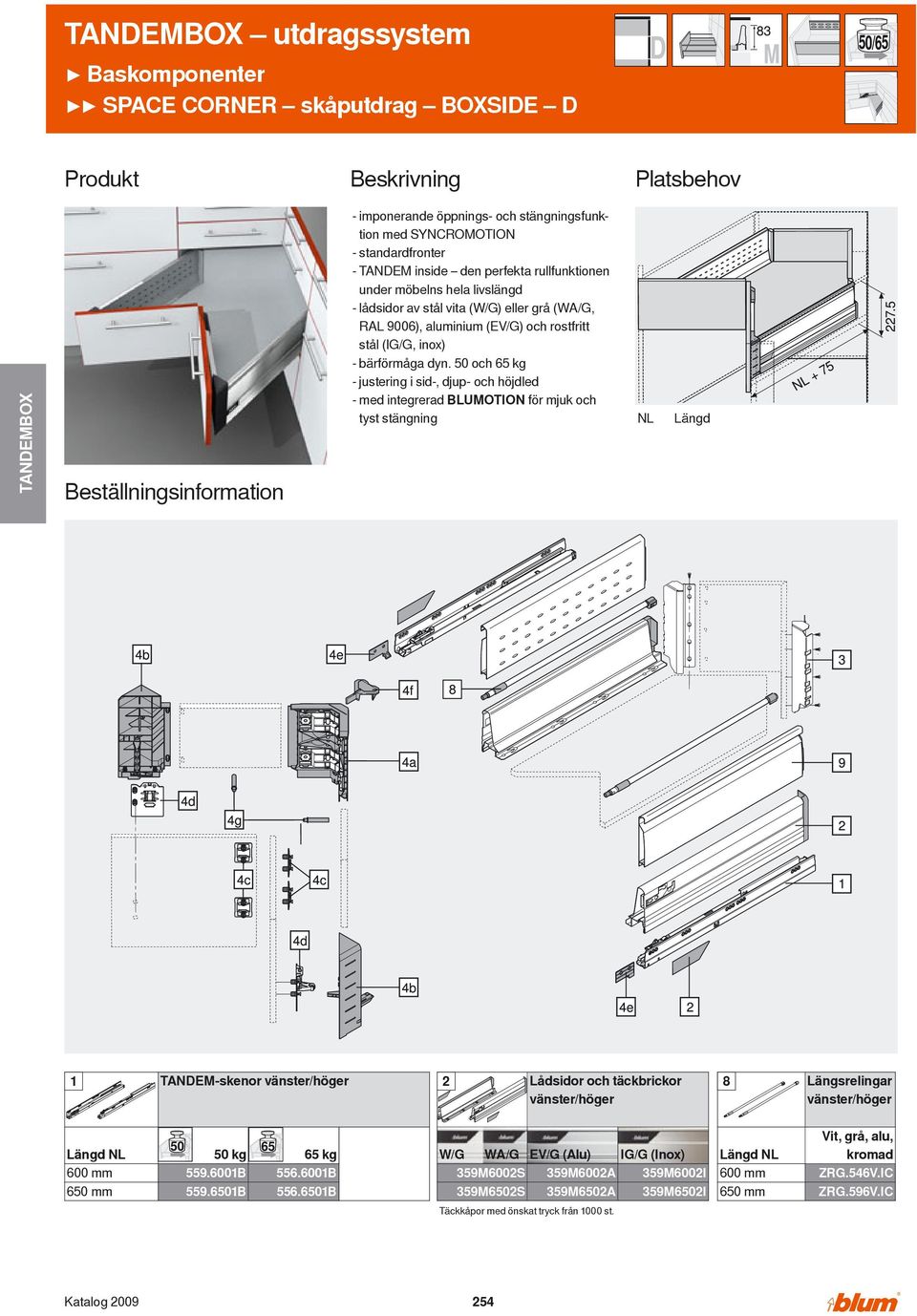

5 SPACE CORNER skåputdrag BOXSIDE D Produkt Beskrivning Platsbehov Beställningsinformation imponerande öppnings och stängningsfunktion med SYNCROMOTION standardfronter TANDEM inside den perfekta rullfunktionen under möbelns hela livslängd lådsidor av stål vita (W/G) eller grå (WA/G, RAL 006), aluminium (EV/G) och rostfritt stål (IG/G, inox) bärförmåga dyn. 50 och 65 kg justering i sid, djup och höjdled med integrerad BLUMOTION för mjuk och tyst stängning NL Längd 1 TANDEMskenor vänster/höger 2 Lådsidor och täckbrickor 8 Längsrelingar vänster/höger vänster/höger Längd NL 600 mm 650 mm 50 kg 65 kg B B B B W/G WA/G 35M6002S 35M6502S EV/G (Alu) 35M6002A 35M6502A IG/G (Inox) 35M6002I 35M6502I Längd NL 600 mm 650 mm Vit, grå, alu, kromad ZRG.546V.IC ZRG.56V.IC Täckkåpor med önskat tryck från 1000 st. 254

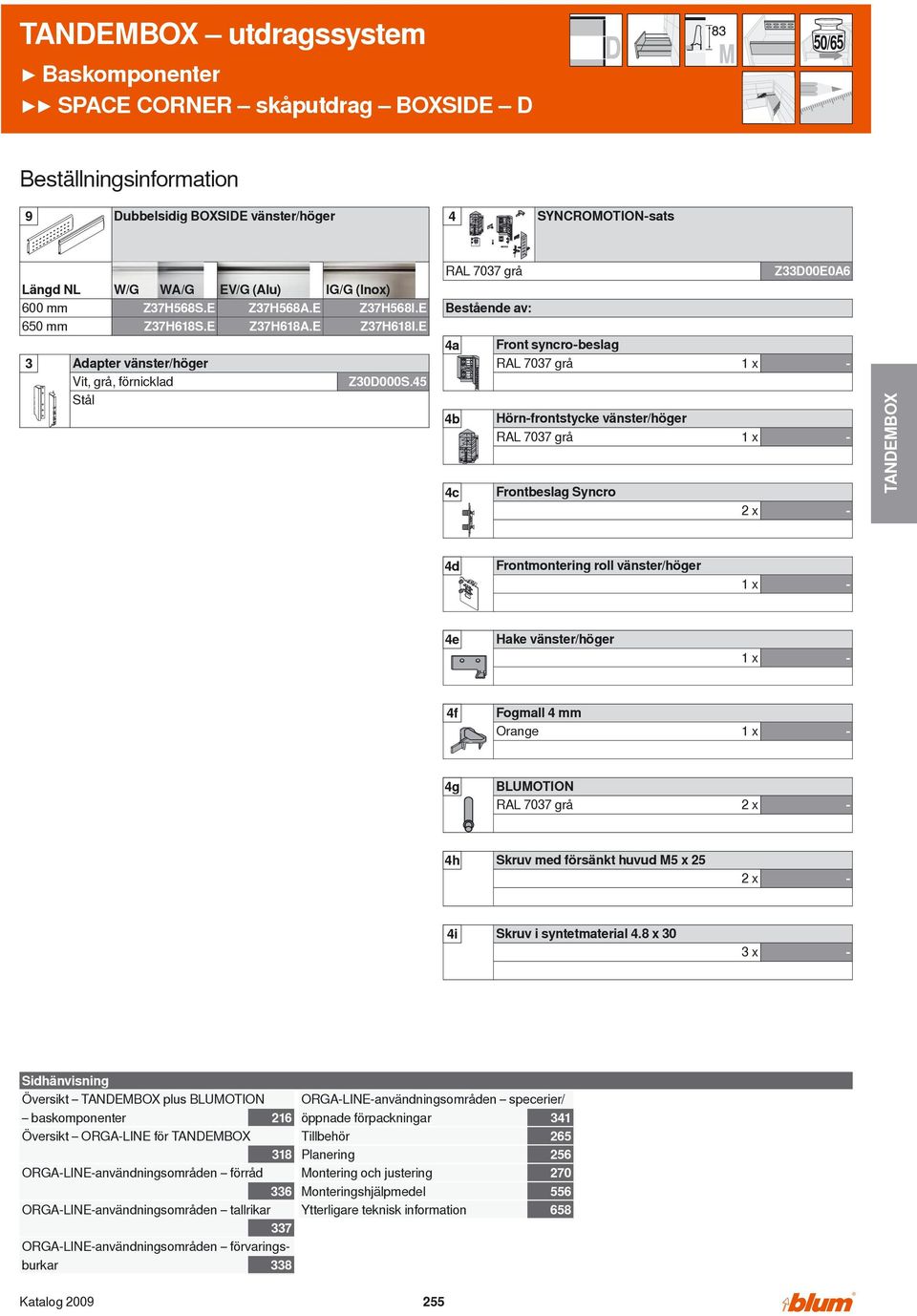

6 SPACE CORNER skåputdrag BOXSIDE D Beställningsinformation Dubbelsidig BOXSIDE vänster/höger 4 SYNCROMOTIONsats Längd NL W/G EV/G (Alu) IG/G (Inox) 600 mm 650 mm 3 WA/G Z37H568S.E Z37H618S.E Adapter vänster/höger Vit, grå, förnicklad Stål Z37H568A.E Z37H618A.E Z37H568I.E Z37H618I.E Z30D000S.45 Bestående av: 4a Front syncrobeslag 4b Hörnfrontstycke vänster/höger 4c Frontbeslag Syncro Z33D00E0A6 4d Frontmontering roll vänster/höger 4e Hake vänster/höger 4f Fogmall 4 mm Orange 4g BLUMOTION 4h Skruv med försänkt huvud M5 x 25 4i Skruv i syntetmaterial 4.8 x 30 3 x Sidhänvisning Översikt plus BLUMOTION baskomponenter 216 Översikt ORGALINE för 318 ORGALINEanvändningsområden förråd 336 ORGALINEanvändningsområden tallrikar 337 ORGALINEanvändningsområden förvaringsburkar 338 ORGALINEanvändningsområden specerier/ öppnade förpackningar 341 Tillbehör 265 Planering 256 Montering och justering 270 Monteringshjälpmedel 556 Ytterligare teknisk information

7 SPACE CORNER skåputdrag BOXSIDE D Planering Platsbehov i skåpet Inborrningsmått för front höger Inborrningsmått för front vänster Inbyggnadsmått bakstycke FA Täckning FH Fronthöjd 3.5 min min 33 Tillkapningsmått för front FB = PM PtA SL PD FD (2.828 (FR x 0.586)) LW = (PM PtA DistD) x Skruvpositioner för stomskenan Längd NL (mm) LW Invändig stombredd PM Planeringsmått PtA Anslutningstommens djup FB Frontbredd FS Fronttjocklek SL Sidofog PD Dämparens tjocklek FR Frontradie DistD Distans till anslutande skåpstomme Vi rekommenderar att du planerar med DYNALOG! Min. inre skåpdjup = nominell längd NL + 75 mm Montering av stomskenorna

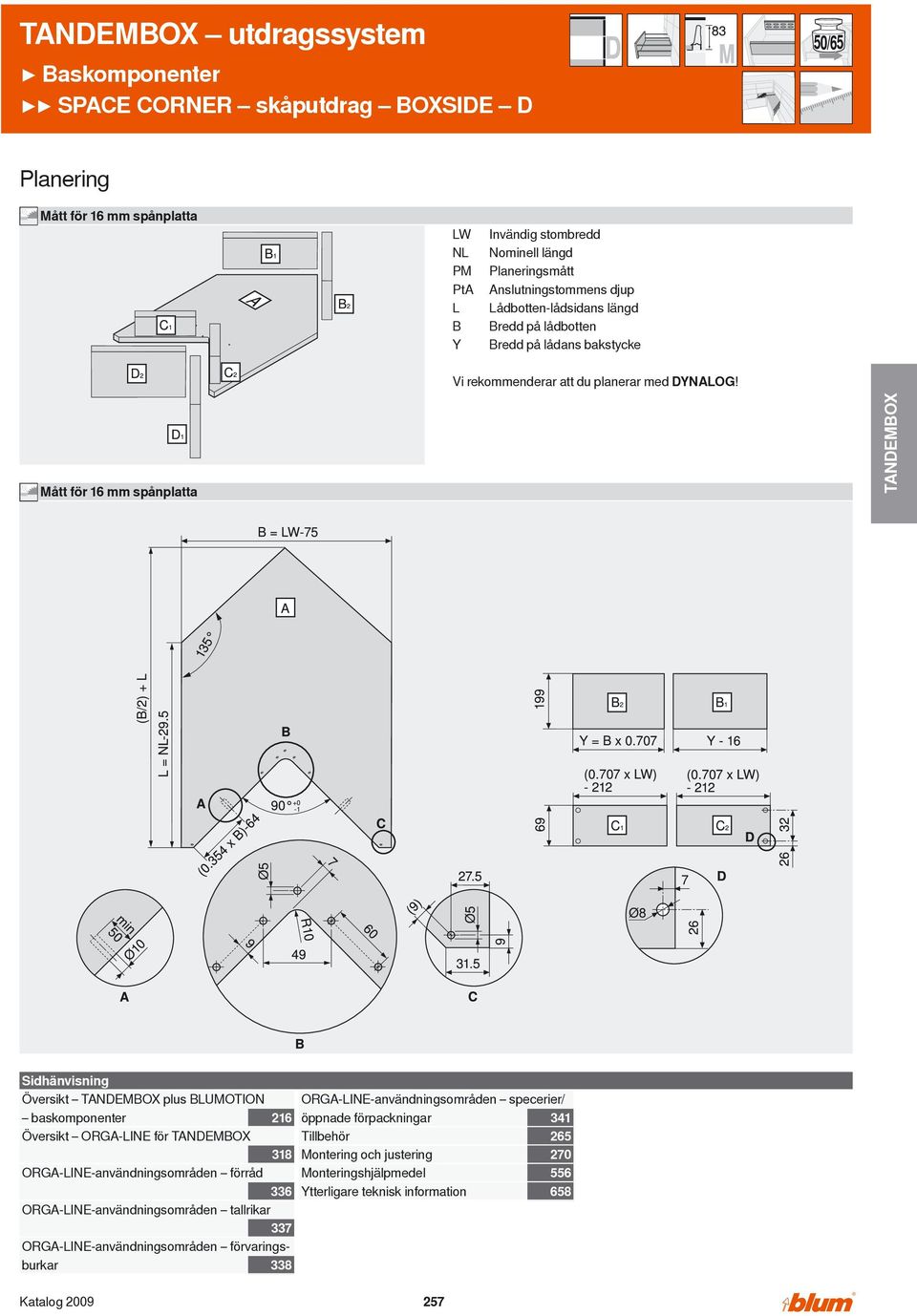

8 SPACE CORNER skåputdrag BOXSIDE D Planering Mått för 16 mm spånplatta LW NL PM PtA L B Y Invändig stombredd Nominell längd Planeringsmått Anslutningstommens djup Lådbottenlådsidans längd Bredd på lådbotten Bredd på lådans bakstycke Vi rekommenderar att du planerar med DYNALOG! Mått för 16 mm spånplatta Sidhänvisning Översikt plus BLUMOTION baskomponenter 216 Översikt ORGALINE för 318 ORGALINEanvändningsområden förråd 336 ORGALINEanvändningsområden tallrikar 337 ORGALINEanvändningsområden förvaringsburkar 338 ORGALINEanvändningsområden specerier/ öppnade förpackningar 341 Tillbehör 265 Montering och justering 270 Monteringshjälpmedel 556 Ytterligare teknisk information
