AVENTOS HK-XS. Minimalt beslag, maximal funktion.

Transkript

1 AVENTOS HK-XS Minimalt beslag, maximal funktion

2 2

3 Minimalt beslag maximal funktion AVENTOS HK-XS är ett kompakt klaffbeslag för små överhängda luckor i högoch väggskåp. Tack vare den nätta designen passar AVENTOS HK-XS in i de flesta sammanhang och erbjuder därmed en funktionell beslagslösning för hela hemmet. Innehåll 4 Användarvänligt beslag 6 Brett användningsområde 8 Montering 10 TIP-ON för möbler utan handtag 11 AVENTOS-sortimentet 12 Beställnings- och planeringsinformation 18 Företaget Blum 3

4 Användarvänligt och ergonomiskt kännetecknen för AVENTOS Även AVENTOS HK-XS imponerar med sin välbeprövade AVENTOS-funktion. En behaglig känsla av viktlöshet infinner sig vid både öppning och stängning och tack vare kombinationen med CLIP top BLUMOTION-gångjärnen stängs alltid klaffarna mjukt och tyst. 4

5 Användarvänligt och ergonomiskt Tack vare det steglösa stoppet stannar alltid luckan i önskad position. Det gör att du enkelt når fronten när det är dags att stänga igen. Varierande monteringsmöjligheter Oavsett om du väljer träfronter, breda eller smala aluminiumramar monteringspositionerna förblir desamma. På så sätt är du fri att välja mellan olika material och fronttjocklekar. Beprövad Blum-kvalitet Lyftmekanismen med det robusta fjäderpaketet är hjärtat i det kompakta beslaget. AVENTOS HK-XS övertygar med mycket god stabilitet och lång livslängd. Detta tryggar för kvalitet under många år framöver. 5

6 Brett användningsområde i hela hemmet Tack vare lyftmekanismens nätta konstruktion lämpar sig montering även i skåp med smalare djup. AVENTOS HK-XS-lyftmekanismen är symmetrisk och kan monteras på antingen en eller två sidor. Det erbjuder stor variation på monteringssituationer och en frihet vid designen. 6

7 Breda klaffronter Önskas större och tyngre fronter monteras lyftmekanismer på båda sidorna. Ovanför fläkten Eftersom AVENTOS HK-XS kräver mycket litet invändigt skåpdjup kan beslaget monteras t.ex. över en fläkt. I spegelskåp Ovanför handfaten i badrummet passar det utmärkt med väggskåp som har smalare djup. Det gör det enkelt att hålla ordning och samtidigt når du snabbt det du behöver. 7

8 Skåpsbeslag När det gäller monteringen av lyftmekanismen i skåpet finns det olika varianter att välja mellan. Men oavsett frontens tjocklek och material förblir monteringspositionerna alltid desamma. Frontbeslag Vi erbjuder anpassade frontbeslag för både träfronter och breda eller smala aluminiumramar. CLIP-teknik Lyftmekanismen monteras verktygslöst med CLIP-teknik, snabbt och smidigt. 8

9 Enkel montering smidig justering AVENTOS HK-XS monteras nästan helt utan verktyg. Den steglösa justeringen utförs smidigt med hjälp av justeringsskruven på framsidan av lyftmekanismen. Skalan underlättar för att få fronten i jämnvikt. Och när fronten är i balans stannar den alltid i önskad position. Titta på monteringsfilmen 9

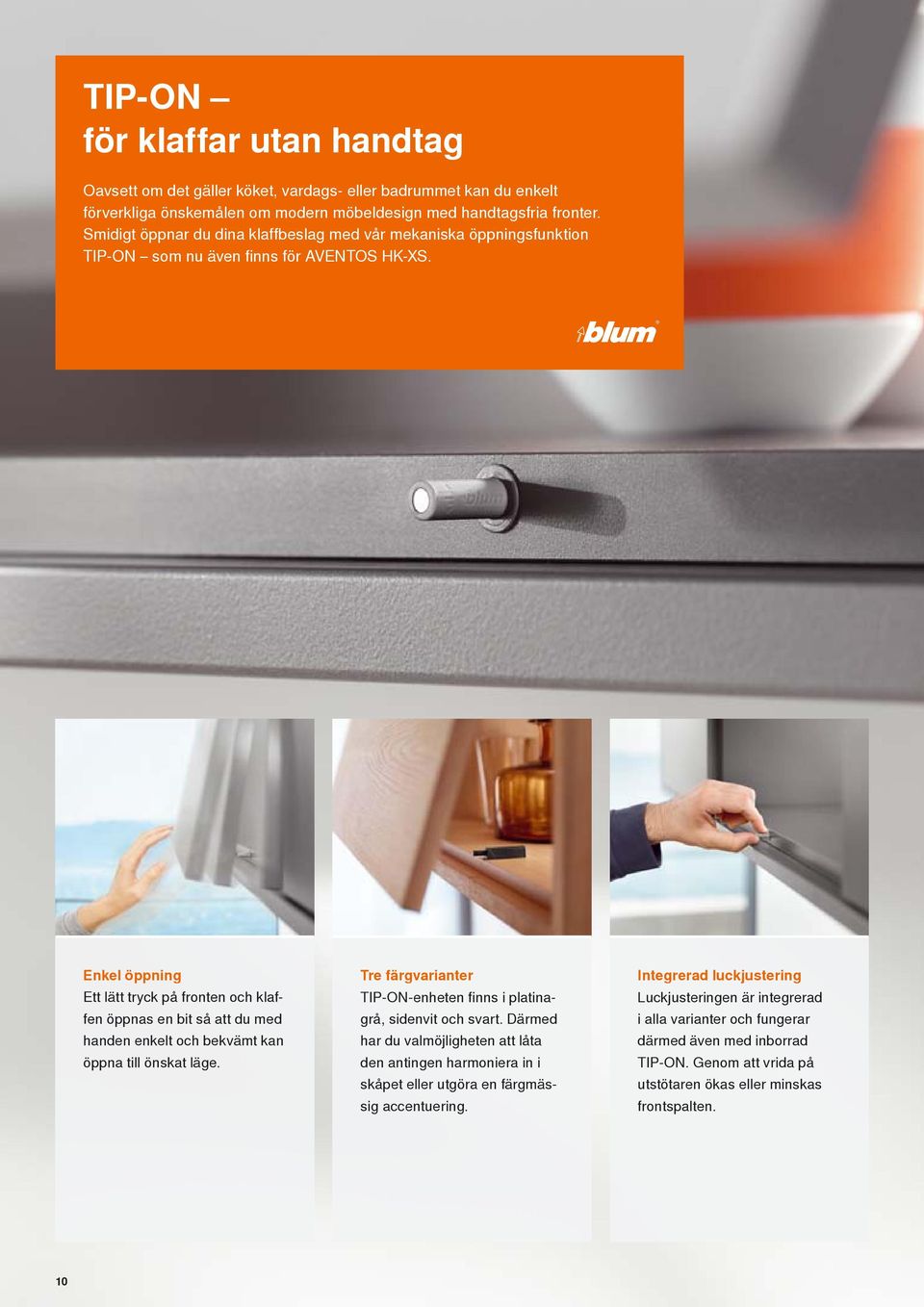

10 TIP-ON för klaffar utan handtag Oavsett om det gäller köket, vardags- eller badrummet kan du enkelt förverkliga önskemålen om modern möbeldesign med handtagsfria fronter. Smidigt öppnar du dina klaffbeslag med vår mekaniska öppningsfunktion TIP-ON som nu även finns för AVENTOS HK-XS. Enkel öppning Ett lätt tryck på fronten och klaffen öppnas en bit så att du med handen enkelt och bekvämt kan öppna till önskat läge. Tre färgvarianter TIP-ON-enheten finns i platinagrå, sidenvit och svart. Därmed har du valmöjligheten att låta den antingen harmoniera in i skåpet eller utgöra en färgmässig accentuering. Integrerad luckjustering Luckjusteringen är integrerad i alla varianter och fungerar därmed även med inborrad TIP-ON. Genom att vrida på utstötaren ökas eller minskas frontspalten. 10

11 AVENTOS mångsidiga och funktionella klaffsystem AVENTOS-klaffbeslagen tryggar för funktion och användarvänlighet under många år framöver. Det spelar ingen roll om du monterar systemet i köket eller i andra delar av hemmet med AVENTOS öppnar du alltid enkelt och smidigt. Och eftersom klaffen vid öppning försvinner uppåt har du alltid fri tillgång till innehållet i skåpet vilket gör t.ex. köksarbetet både ergonomiskt och effektivt. AVENTOS HF Lyftklaff för vikfronter Perfekt för höga, tvådelade fronter Kräver litet platsbehov upptill Även möjligt med osymmetriska fronter AVENTOS HS Lyftklaff för vinklade fronter Passar för stora och hela fronter Klaffen svänger upp över skåpet Kan kombineras med krönlister AVENTOS HL Lyftklaff för vertikala fronter Utmärkt för mindre, hela fronter i hög- eller väggskåp Anpassad för montering i skåp med överliggande fronter Döljer t.ex. micron eller andra elektriska apparater AVENTOS HK Klaffbeslag för överhängda luckor Idealisk för de lite större överhängda luckorna Kräver litet platsbehov upptill Komplett beslagssats (inga extra gångjärn krävs) AVENTOS HK-S Klaffbeslag för små överhängda luckor För mindre fronter i hög- och väggskåp Lyftmekanismen harmonierar väl in i mindre skåp, t.ex. ovanför kyl/frys och förrådsskåp. Komplett beslagssats (inga extra gångjärn krävs) AVENTOS HK-XS Klaffbeslag för extra små överhängda luckor För extra små luckor i högoch väggskåp Även för skåp med litet djup, t.ex. över fläkten. Litet beslag; enkel- eller dubbelsidig montering 11

12 AVENTOS HK-XS Beställningsinformation Anpassad för vägg- och högskåp Skåpshöjd från 240 mm till 600 mm Invändigt djup minst 125 mm Stänger mjukt och tyst, tack vare kom- 6b binationen med CLIP top BLUMOTIONgångjärnen Kan kombineras med TIP-ON för öppning av handtagsfria fronter Välbalanserad funktion med liten öppningskraft, steglöst stopp och BLUMOTION-dämpning Enkel, nästintill verktygslös montering 2 1 6a 7 och smidig justering Symmetrisk lyftmekanism monteras på en eller två sidor Funktionell design Prestationsfaktor LF = Skåphöjd KH (mm) x Frontvikt inkl. dubbel handtagsvikt (kg) Standard TIP-ON LF K1301 LF K1301T 20K K K1101T 20K1501T LF LF LF LF Ensidig lyftmekanism LF Prestationsfaktor Ensidig lyftmekanism LF Prestationsfaktor Observera: Vid montering av lyftmekanismer på båda skåpsidor fördubblas prestationsfaktorn Vid gränsfall av ensidig lyftmekanism rekommenderar vi en provmontering! 1 Lyftmekanism, symmetrisk 1 Prestationsfaktor Lyftmekanism, symmetrisk Prestationsfaktor K K K K1101T 20K1301T 20K1501T Öppningsvinkel 105 * Öppningsvinkel 105 * * Om gångjärn med mindre öppningsvinkel monteras, begränsas öppningsområdet pga. gångjärnet. 12

13 Beställningsinformation AVENTOS HK-XS 2 Skåpsbeslag 7 Rak adapterplatta Stål, förnicklat Syntetmaterial, skruvning Skruvning 20K5101 SW, PG, TS 3) EXPANDO 20K51E1 Korta versionen Frontbeslag Pozi-bit, krysspår Stål, förnicklat Storlek 2, längd 39 mm Skruvning 1) 20K4101 BIT-PZ KS2 EXPANDO 20K41E1 Smala aluramar 20K4101A Tillbehör CLIP top BLUMOTION 110 / CLIP top Gångjärnsrekommendation 2) Täckbricka för gångjärnsarm CLIP top BLUMOTION 110 Tryck/prägling Skruvning Med fjäder 2 x* 71B3550 Utan tryck INSERTA Med fjäder 2 x* 71B3590 Med prägling Blum BP CLIP top 110 för TIP-ON Skruvning Utan fjäder 2 x* 70T3550.TL Täckbricka för gångjärnsgryta INSERTA Utan fjäder 2 x* 70T3590.TL CLIP top BLUMOTION 70T3504 CLIP top 70T Monteringsplatta, rekommendation Standardmonteringsplattans distans påverkar täckningen Distans för gångjärnsgryta Montering Distans 1.5 mm Skruvning 0 mm 2 x* 175H3100 Skruvversion EXPANDO 0 mm 2 x* 177H3100E CLIP top BLUMOTION 70T TIP-ON-sats Öppningsvinkelbegränsare 86 För inborrning Ø 10 x 50 mm Syntetmaterial Syntetmaterial Svart 70T3553 SW, PG, TS 3) Korta versionen, längd 50 mm Bestående av: Spånplatteskruvar 6a 1 x TIP-ON Ø 3.5 x 15 mm b 1 x Platta för skruvning 4) Ø 3.5 x 17 mm x Spånplatteskruv ) Vid träfronter används 2 spånplatteskruvar (609.1x00). Vid breda aluramar används 2 plåtskruvar med försänkt huvud ( ). 2) Som alternativ fungerar även CLIP top BLUMOTION-gångjärn, 95 -gångjärn för profilluckor, 95 -gångjärn för aluramar eller CLIP top-gångjärn 107, 110, 95 -gångjärn för profilluckor, 95 -gångjärn för aluramar i kombination med BLUMOTION 973A för påsnäppning eller utan fjäder (TIP-ON). Se Blumkatalogen. 3) SW Sidenvit, PG Platinagrå, TS Svart 4) Observera: Platta för limning är inte lämplig i kombination med TIP-ON för AVENTOS HK-XS * Antal gångjärn se frontbearbetning 13

14 AVENTOS HK-XS Planering Skåpspositioner för lyftmekanismen Platsbehov Platsbehov H = D + K + SOB D Monteringsplattans distans, gångjärn LH Skåpets invändiga höjd Y = (FH a) x 0.3 K Gångjärnsarmens böjning Rak gångjärnsarm 0 mm * Min. 200 mm med synligt skåpupphängningsbeslag FD (mm) 16 a (mm) Böjd gångjärnsarm 9.5 mm Böjd gångjärnsarm 18 mm SOB Toppstyckets tjocklek FD FH Frontstyckets tjocklek Fronthöjd Frontbearbetning Planering för smala aluramar Smala aluramar Träfronter och breda aluramar 1) Hörnmontering: Krav på minsta sidofog 5 mm Ø 3.5 x 15 mm FAo Frontens täckning upptill SFA Frontens sidotäckning Antal gångjärn 3 gångjärn från stombredd 900 mm eller från prestationsfaktor gångjärn från stombredd 1200 mm eller från prestationsfaktor 2700 Vid 19 mm bredd på ramstycket: SFA möjlig från mm SFA Frontens sidotäckning R Radie 1) Vid träfronter används 2 spånplatteskruvar (609.1x00). Vid breda aluramar används 2 plåtskruvar med försänkt huvud ( ). * Anpassa bearbetningsmåttet vid förändring av materialtjockleken. 14

15 Planering AVENTOS HK-XS Platsbehov för krönlister Minimifog CLIP top BLUMOTION 110 / CLIP top 110 FD (mm) MFu Minsta fog nertill (1.5 mm) F Fog X (mm) FD Frontstyckets tjocklek MFo Minsta fog upptill, beroende på monterat gångjärn se Blumkatalogen FA Frontens täckning TB Grytborravstånd Minimifog (F) för luckor med fasade kanter (R (radie) = 1 mm) vid fabriksinställning för CLIP top BLUMOTION 110 / CLIP top 110 Grytborravstånd TB Frontstyckets tjocklek FD Vid +2 mm sidojustering krävs ytterligare fog med Vi rekommenderar en provmontering CLIP top BLUMOTION 110 / CLIP top 110 Grytborravstånd TB Täckning FA Monteringsplatta 15

16 AVENTOS HK-XS Planering för TIP-ON Monteringsposition TIP-ON - korta versionen Rak adapterplatta, kort Planeringsmått TIP-ON korta versionen Rak adapterplatta, kort Fabriksinställning = 2 mm Planering för platta för skruvning För inborrning Rak adapterplatta FAu Frontens täckning nertill * Vid montering av platta för skruvning rekommenderar vi 3 mm förskjutning jämfört med TIP-ON-enheten. Observera: Platta för limning är inte lämplig i kombination med TIP-ON för AVENTOS HK-XS 16

17 Monteringshjälpmedel AVENTOS HK-XS Frontbearbetning Frontbeslag Gångjärn Gångjärn Universal-borrmall ECODRILL Borrmall för gångjärn ZML.0040 M Ø 8 mm / Ø 2.5 mm A Borrmall för gångjärn Ø 2.5 mm A Skåpbearbetning Skåpmontering Monteringsplatta TIP-ON-bearbetning Universal-enkelmall Monteringsvinkel För inborrning Användbar även för montering av skåpsbeslag Borrmall TIP-ON Användbar även för TIP-ON för AVENTOS HK och HK-S 17

18 Företaget Blum För över 60 år sedan grundade Julius Blum sin firma som idag utvecklats till ett internationellt men fortfarande familjeägt företag. Till de strategiskt mest viktiga affärsområdena hör gångjärns-, utdrags- och klaffsystem. I alla våra produktutvecklingar försöker vi nå målet med den perfekta funktionen. 18

19 Blum i Österrike och internationellt Sju av Blums fabriker finns i Österrike (Vorarlberg) och ytterligare produktionsorter finns i Polen, USA och Brasilien, dessutom finns 27 dotterbolag resp. representanter. Företaget levererar beslag till över 100 länder medarbetare ingår i Blum-gruppen, varav i Vorarlberg. Kundnytta från Blum Oavsett om du är tillverkare, återförsäljare, montör eller köksanvändare användare i alla led ska kunna dra nytta av fördelarna med Blum-produkterna ; det är filosofin i kundnyttan från Blum. Innovationer För att kunna förse våra kunder med innovativa beslagslösningar och samtidigt säkra företagets framtid och tillväxt, krävs det kontinuerliga investeringar i både forskning och utveckling av fabriker och anläggningar samt löpande utbildning av våra medarbetare. Med mer än internationella anmälda patent räknas Blum till ett av de mest innovativa företagen i Österrike. Kvalitet Blums gedigna kvalitetsarbete omfattar inte enbart produktionsprocessen. Även när det gäller vårt tjänsteutbud och samarbetet med våra kunder vill vi erbjuda något alldeles extra. Miljö På Blum är man övertygade om att smarta och miljövänliga metoder är de mest kostnadseffektiva på lång sikt. Att våra produkter är långlivade är ytterligare en viktig miljöaspekt. Med miljövänliga insatser, intelligent materialutnyttjande och energisparåtgärder vill vi bidra till ett hållbart samhälle. DYNAMIC SPACE Smidiga arbetsflöden (Workflow), tillräckligt med förvaringsutrymme (Space) och användarvänligt och ergonomiskt (Motion) är några av de viktigaste punkterna för ett praktiskt kök. Med Blums idéer för praktiska kök förs funktion, komfort och ergonomi in i köket som en naturlig del. 19

20 Allt innehåll är copyright-skyddat av Blum. Reservation för tekniska förändringar och ändringar i utbudet. Printed in Austria IDNR: EP-237/1SV-SE/ Blum Svenska AB Box 186, Wadmans LInje 4 SE Huskvarna Tel.: Fax: E-post: info.se@blum.com Julius Blum GmbH Beslagsfabrik 6973 Höchst, Österrike Tel.: Fax: info@blum.com
