1 Soft-close Precision and individuality. DWD-Dynamic-XP The complete drawer system for individual requirements. SGARDEROBA M L IN G S B R O S C H Y R

2 3/4 KARUSELL I TRÄ I samma familj som vår nya utdragbara finns nu också en 3/4 karusell. Det finns att få med topp-/botten montage alternativt bottenmontage. Belastningskapacitet är 20 kg per plan. Den bottenmonterade stolpen är delbar för att få en kompakt fraktlösning. Detta innebär att man kan lasta 35 på en pall. Finns i grått. YTBEHANDLING: Zink Prod.nr Prod.nr Prod.nr Montering Hyllplan min Bredd x djup x höjd mm Diam. x höjd mm 5490 Botten 830 x 500 x x Topp / botten 830 x 500 x ( ) 790 x ( )

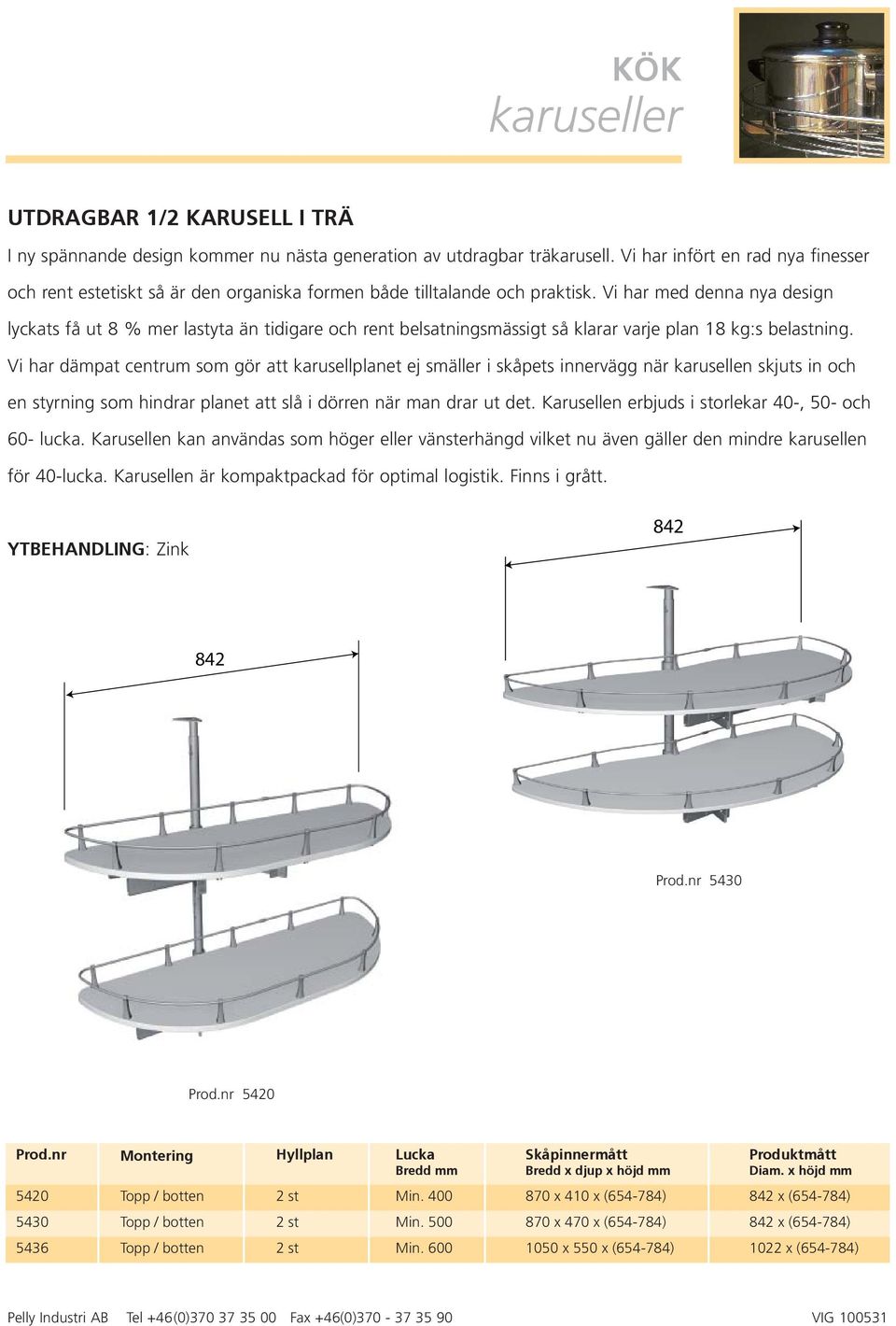

3 UTDRAGBAR 1/2 KARUSELL I TRÄ I ny spännande design kommer nu nästa generation av utdragbar träkarusell. Vi har infört en rad nya finesser och rent estetiskt så är den organiska formen både tilltalande och praktisk. Vi har med denna nya design lyckats få ut 8 % mer lastyta än tidigare och rent belsatningsmässigt så klarar varje plan 18 kg:s belastning. Vi har dämpat centrum som gör att karusellplanet ej smäller i skåpets innervägg när karusellen skjuts in och en styrning som hindrar planet att slå i dörren när man drar ut det. Karusellen erbjuds i storlekar 40-, 50- och 60- lucka. Karusellen kan användas som höger eller vänsterhängd vilket nu även gäller den mindre karusellen för 40-lucka. Karusellen är kompaktpackad för optimal logistik. Finns i grått. YTBEHANDLING: Zink Prod.nr 5430 Prod.nr 5420 Prod.nr Montering Hyllplan Lucka Bredd mm Bredd x djup x höjd mm Diam. x höjd mm 5420 Topp / botten Min x 410 x ( ) 842 x ( ) 5430 Topp / botten Min x 470 x ( ) 842 x ( ) 5436 Topp / botten Min x 550 x ( ) 1022 x ( ) Pelly Industri AB Tel +46(0) Fax +46(0) VIG

4 4/4 KARUSELL I TRÄ I samma familj som våra nya utdragbara finns nu också en 4/4 karusell. Det finns att få med topp-/botten montage alternativt bottenmontage. Belastningskapacitet är 20 kg per plan. Den bottenmonterade stolpen är delbar för att få en kompakt fraktlösning. Detta innebär att man kan lasta 35 på en pall. Finns att få i grått eller vitt. YTBEHANDLING: Zink Prod.nr Montering Hyllplan min Bredd x djup x höjd mm Diam. x höjd mm 5482 Botten 830 x 500 x x Topp / botten 830 x 500 x ( ) 790 x ( ) Pelly Industri AB Tel +46(0) Fax +46(0) VIG

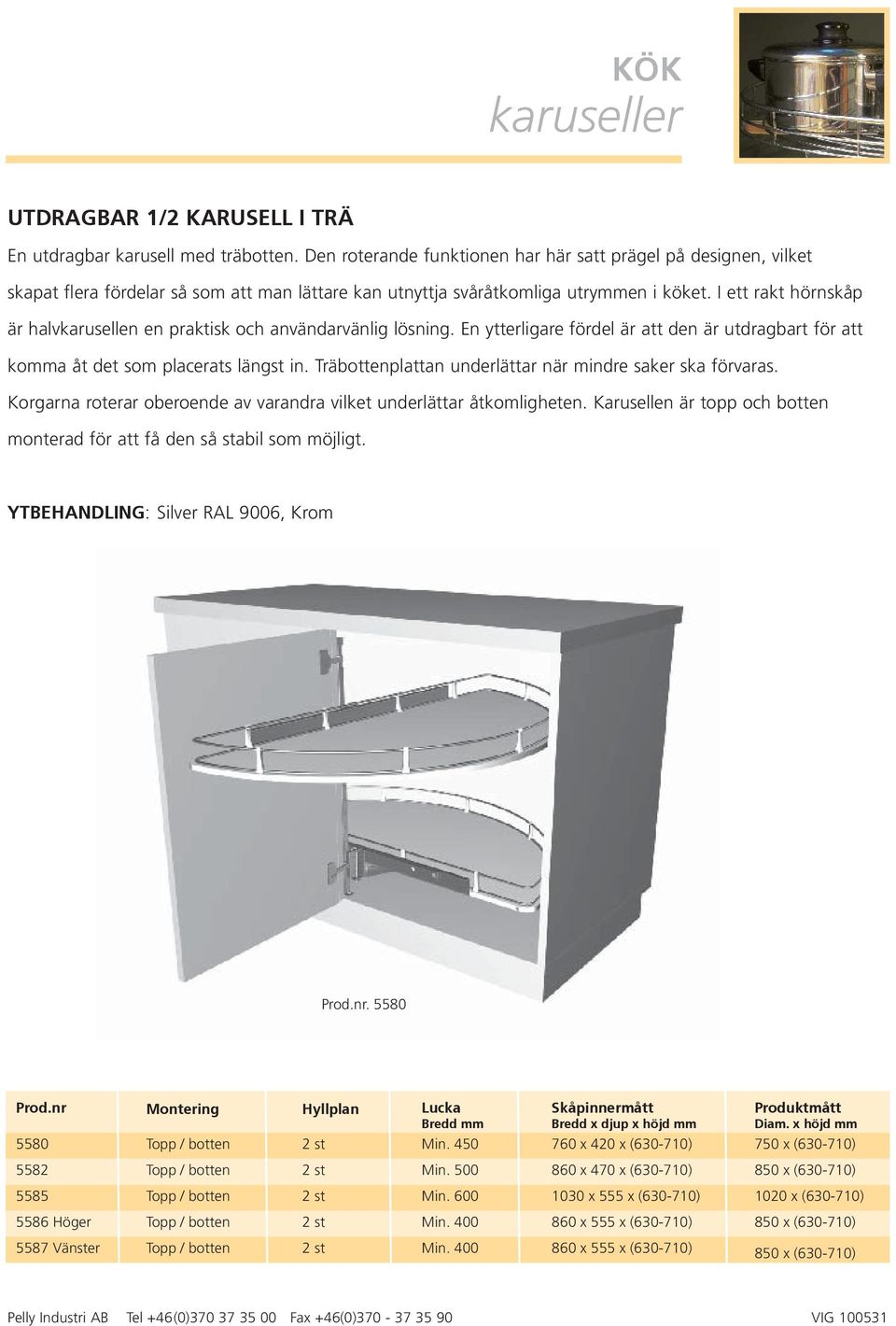

5 UTDRAGBAR 1/2 KARUSELL I TRÄ En utdragbar karusell med träbotten. Den roterande funktionen har här satt prägel på designen, vilket skapat flera fördelar så som att man lättare kan utnyttja svåråtkomliga utrymmen i köket. I ett rakt hörnskåp är halvkarusellen en praktisk och användarvänlig lösning. En ytterligare fördel är att den är utdragbart för att komma åt det som placerats längst in. Träbottenplattan underlättar när mindre saker ska förvaras. Korgarna roterar oberoende av varandra vilket underlättar åtkomligheten. Karusellen är topp och botten monterad för att få den så stabil som möjligt. YTBEHANDLING: Silver RAL 9006, Krom Prod.nr Prod.nr Montering Hyllplan Lucka Bredd mm Bredd x djup x höjd mm Diam. x höjd mm 5580 Topp / botten Min x 420 x ( ) 750 x ( ) 5582 Topp / botten Min x 470 x ( ) 850 x ( ) 5585 Topp / botten Min x 555 x ( ) 1020 x ( ) 5586 Höger Topp / botten Min x 555 x ( ) 850 x ( ) 5587 Vänster Topp / botten Min x 555 x ( ) 850 x ( )

6 1/2-KARUSELL COMPACT BASIC En kontinuerlig vidareutveckling av våra befintliga har mynnat ut i Compact programmet. Den roterande funktionen har här satt prägel på designen, vilket skapat flera fördelar. I det raka hörnskåpet är halvkarusellen en praktisk och användarvänlig lösning. Korgarna roterar oberoende av varandra och med hjälp av en kombinerad broms- och stoppfunktion bromsas de mjukt. Karusellerna i Compact-serien har stora logistiska fördelar då de är gynnsamma att lagra och transportera. YTBEHANDLING: Vit RAL 9010, Silver RAL 9006, Krom Prod.nr Montering Hyllplan Dörröppning Bredd Bredd x djup diam. x höjd 5680 Topp/botten Min x x Topp/botten Min x x Topp/botten Min x x

7 3/4-KARUSELL COMPACT BASIC I det större hörnskåpet lämpar sig en 3/4 karusell väl. Karusellen bidrar till att köket blir lätt att arbeta i då produkter blir lättöverskådliga och åtkomligheten är stor. Korgarna bromsas mjukt med hjälpav en bromsoch stoppfunktion samtidigt som de roterar oberoende av varandra. Alla na i Compact programmet har stora logistiska fördelar då de är gynnsamma att lagra och transportera. YTBEHANDLING: Vit RAL 9010, Silver RAL 9006, Krom Prod.nr Prod.nr Prod.nr Montering Topp/botten Botten Topp/botten Hyllplan Bredd x djup 780 x x x x x x Botten 880 x x 485

8 4/4-KARUSELL COMPACT BASIC I ett hörnskåp med diagonal front möjliggör helkarusellen fullt utnyttjande av skåpsutrymmet. Förvaringsutrymmet blir lättöverskådligt och åtkomligheten blir stor. YTBEHANDLING: Vit RAL 9010, Silver RAL 9006, Krom Prod.nr: 5835 Prod.nr: 5836 Prod.nr 5835 Montering Hyllplan Bredd x djup Diam. x höjd Topp/botten 780 x x Botten 780 x x Topp/botten 850 x x Botten 850 x x 485
