1 Verifiering av påbyggnadsbesiktning enligt VDI 2700 Detta häfte gäller fordonet med id-nummer (FIN): vehicle identification number (VIN) W K E Den behöriga besiktningsmannen från besiktningsorganet skriver in FIN vid den första besiktningen, och numret ska sedan bekräftas vid efterföljande besiktningar: Datum för första besiktning Date of 1st test Besiktningen får genomföras av behöriga personer vid följande besiktningsorgan, inom ramen för den större fordonsbesiktningen (HU): TÜV Nord TÜV Süd TÜV Rheinland Dekra KRONE auktoriserade verkstäder Swap-Service Herzlake En dokumentation för besiktningarna återfinns på sidan 10. Status 07/

2 Fahrenheit Bernhard KRONE GmbH & Co. KG Bernhard-Krone-Straße 1 DE Werlte Telefon: +49 (0) / Telefax: +49 (0) / Internet: E-post: info.nfz@krone.de Besiktningshäfte KRONE - flaktrailer KRONE - skåptrailer KRONE - släp KRONE - växellastflak KRONE - växelcontainer KRONE - fast påbyggnad Innehåll 1. Inledning Tillverkarintyg Utrustningsdetaljer Besiktningsanvisningar Allmänt Framvägg Sidovägg Fast sidovägg (skåp) Sidoskjutflak (flakuppbyggnad) Sidoläm Tak Fast tak Skjutförtäckning Tak-kapell Bakläm Portaldörrar Baksidoläm Lastläm Lastsäkringselement Årligt besiktningsintyg Bilaga / förklaringar Fahrzeugwerk KRONE (14)

3 1. Inledning Kära kund, för att garantera att nya fordon håller hög trafik- och driftsäkerhet måste de besiktigas varje år. Det här besiktningshäftet ger möjlighet att dokumentera besiktningsresultatet för ditt nya KRONE-fordon. Följ de föreskrivna besiktningsintervallen och överlåt besiktningen åt auktoriserade verkstäder för KRONE-fordon. Låt det här besktningshäftet ligga kvar i fordonet. Det kan användas vid trafikkontroller för att styrka genomförda åtgärder. 2. Tillverkarintyg I lastsäkringsintyget ska ett tillverkarintyg ingå. 3. Utrustningsdetaljer Utrustningsdetaljerna ska finnas upptagna på lastsäkringsintyget. 4. Besiktningsanvisningar 4.1. Allmänt Följande kontroll ska göras innan besiktningen påbörjas: FIN ska stämma överens med uppgiften i fordonshandlingarna Följande punkter ska i princip alltid kontrolleras: Svetsar - inga sprickor Kontrollera skruvar/nitar - (beakta åtdragningsmoment) Spännband, flakrullar, flakspänndon, dörrlås - funktion och skador Limmade detaljer - god vidhäftning Rörliga delar - funktion Skador ska omgående åtgärdas av KRONE-verkstad; skadade komponenter ersätts med original KRONE reservdelar Fahrzeugwerk KRONE (14)

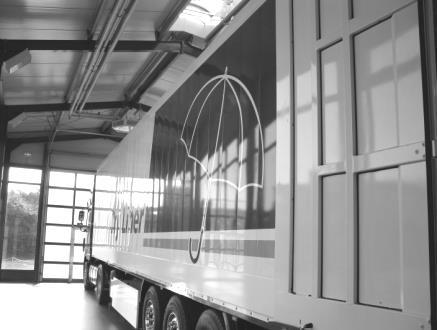

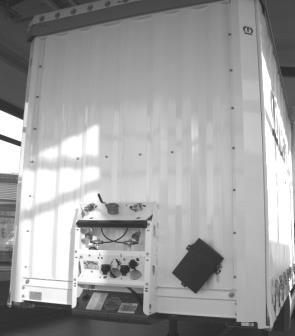

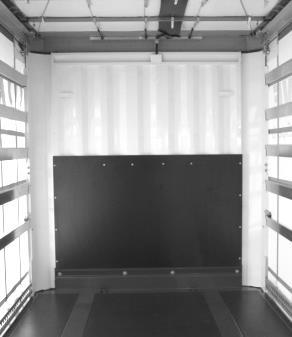

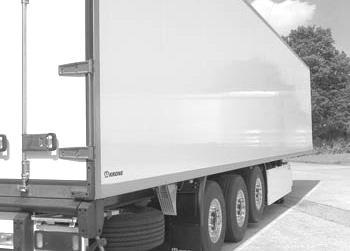

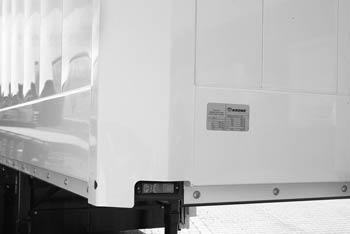

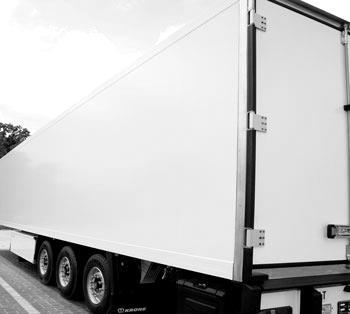

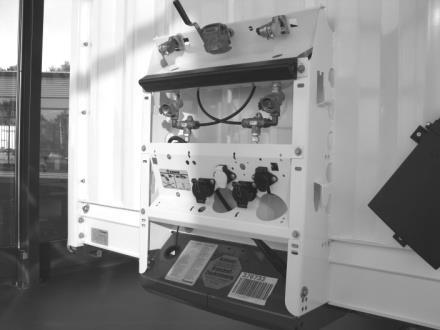

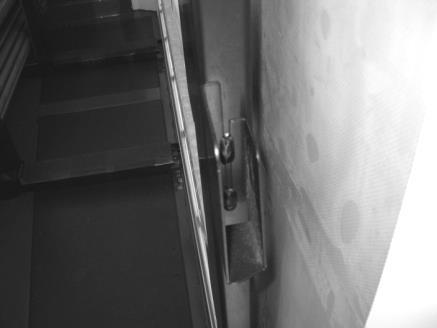

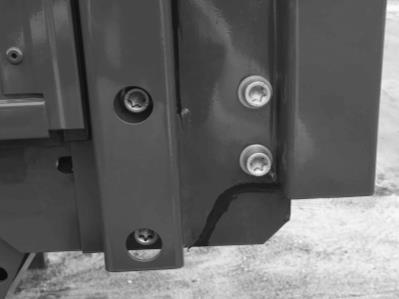

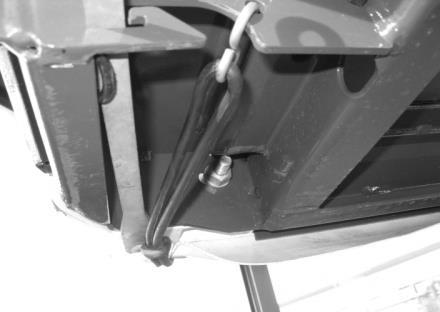

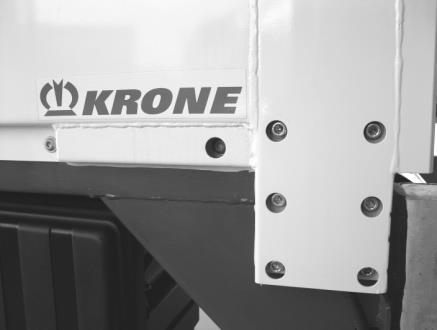

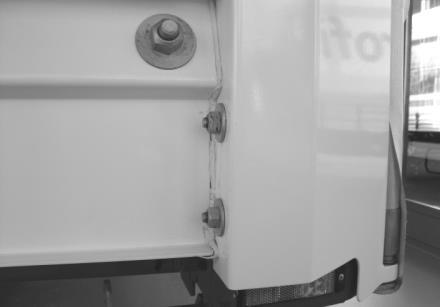

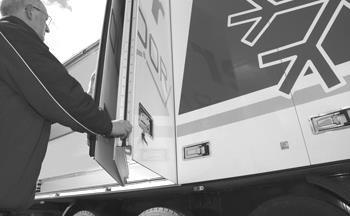

4 4.2. Framvägg Översiktsvy Frontväggsskiva Frontvägg nedtill Hörnstag framtill Hörnstag framtill (variant) Hörnstag nedtill fram Hörnstag baktill Kopplingsfattning 4.3. Sidovägg Fast sidovägg (skåp) Översiktsvy Fäste nedtill Fäste baktill Vikbar vägg (funktion) Duoplex GFK (limning) Duoplex Steel (limning) Fahrzeugwerk KRONE (14)

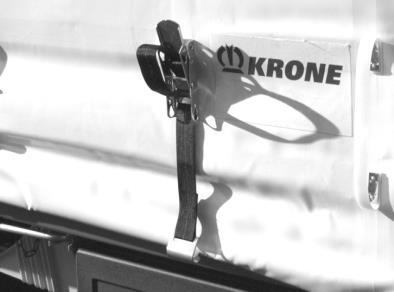

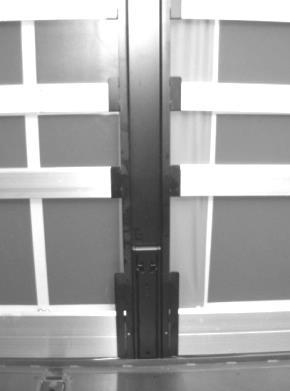

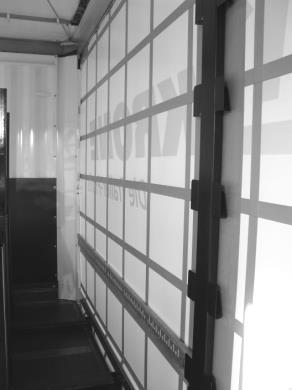

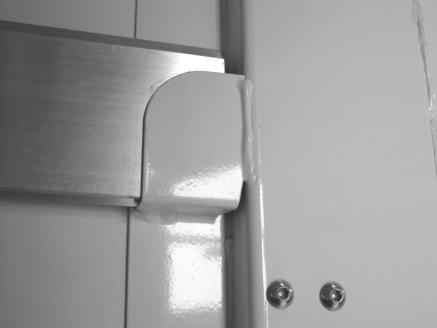

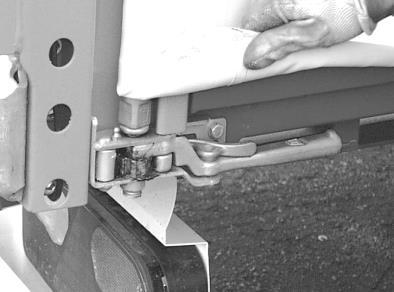

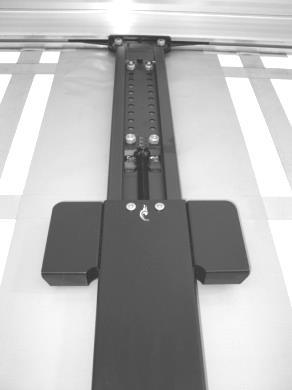

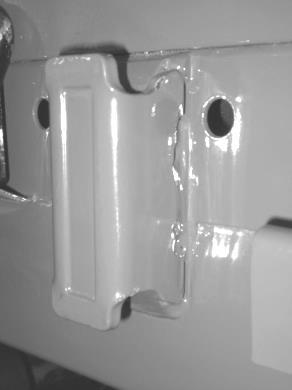

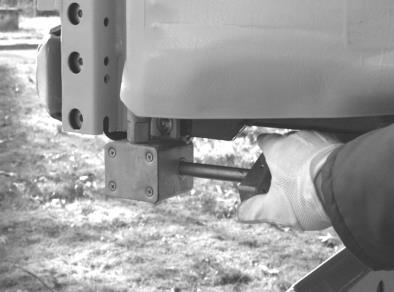

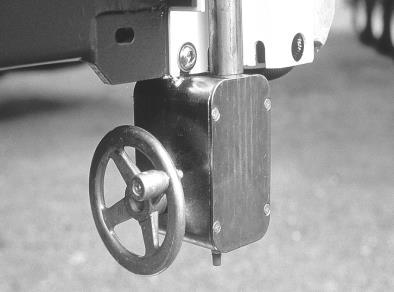

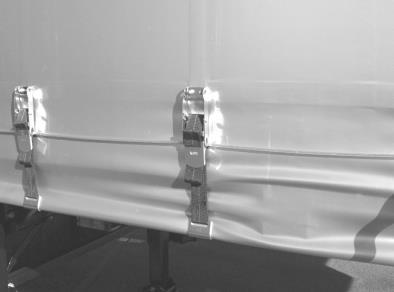

5 Sidoskjutflak (flakuppbyggnad) Kapellförstärkning Stagfästen Mittstag upptill Mittstag nedtill Urtag i mittstag Urtag i hörnstag Kapellspännen Spännremshakar (hakbreddning) med kuggspärr med ratt med vred Fahrzeugwerk KRONE (14)

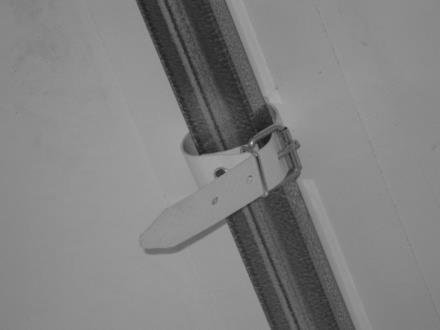

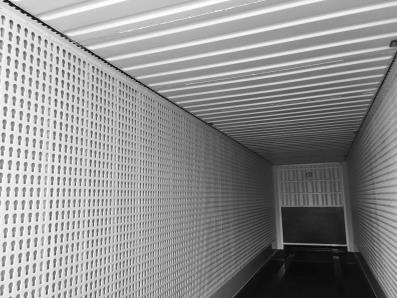

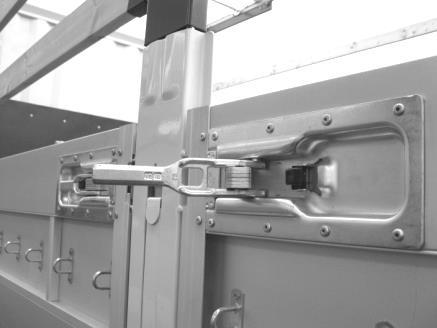

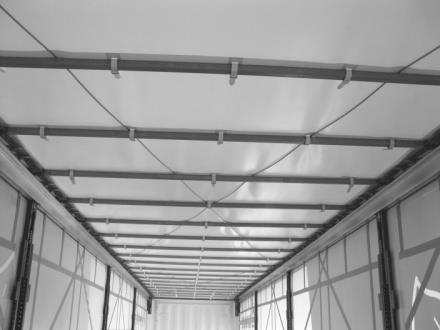

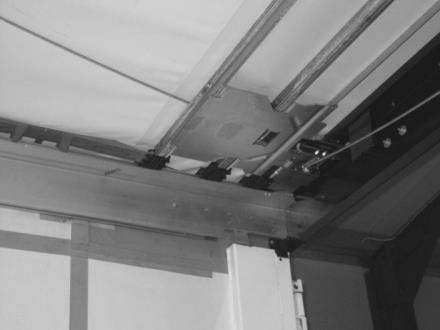

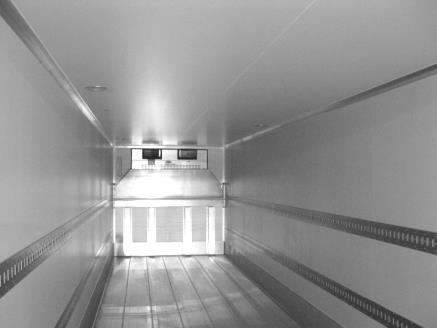

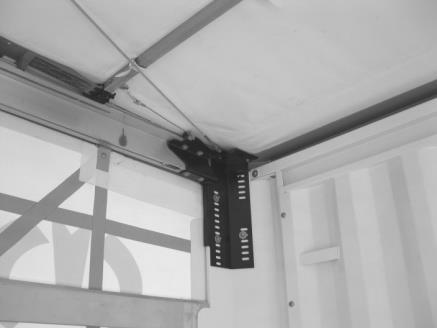

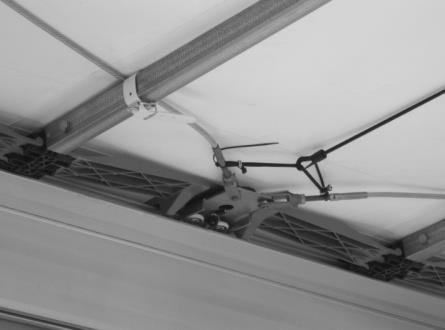

6 Sidoläm Gångjärnslager 4.4. Tak Fast tak Låsmekanism för sidoläm mitten Låsmekanism för sidoläm framtill/baktill Översiktsvy invändig (limning) Översiktsvy invändig (limning) Skjutförtäckning Översiktsvy invändig Linfäste fram Linfäste i mitten Linfäste bak Spännrem på tvärbåge Fahrzeugwerk KRONE (14)

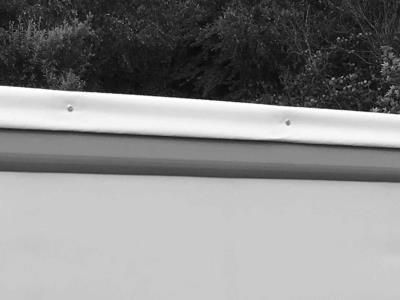

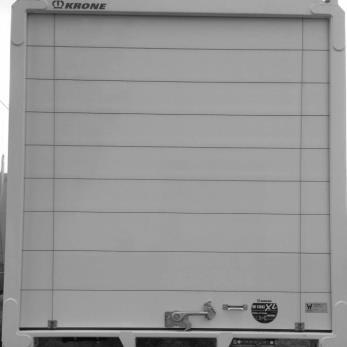

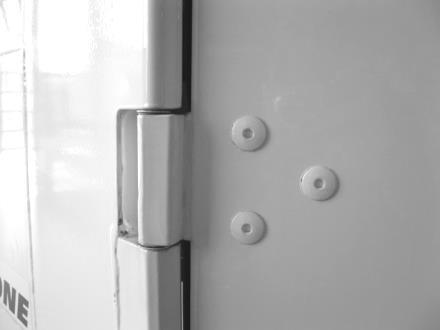

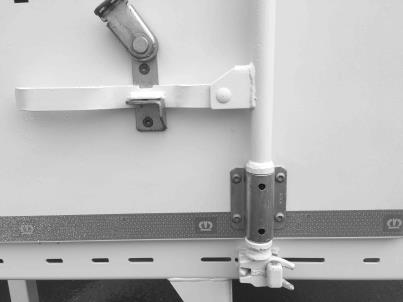

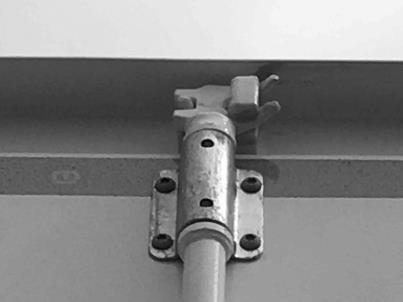

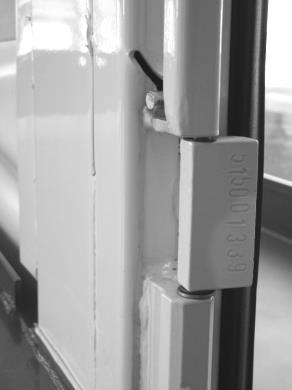

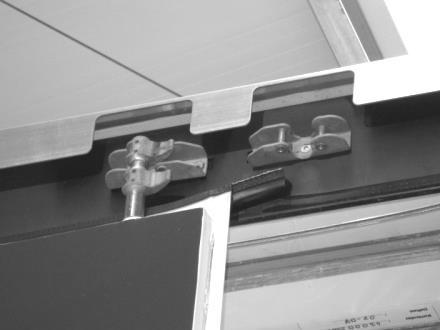

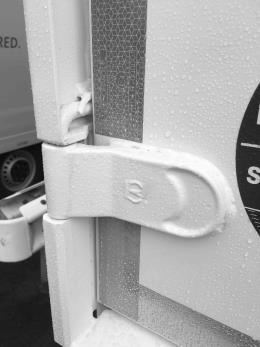

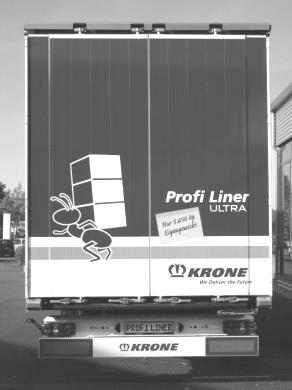

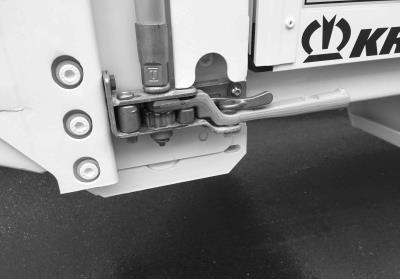

7 Tak-kapell Takkapell (nitar) 4.5. Bakläm Portaldörrar Översiktsvy Dörrgångjärn Dörrgångjärn Rulldörr (nitar/skruvar, rem, lås) Kontroll/underhåll av rulldörren ska ske enligt uppgifterna från tillverkaren. övre dörrlås nedre dörrlås Dörrgångjärn Rulldörrslåsanordning Vridstångsregel nedtill Vridstångsregel upptill Fahrzeugwerk KRONE (14)

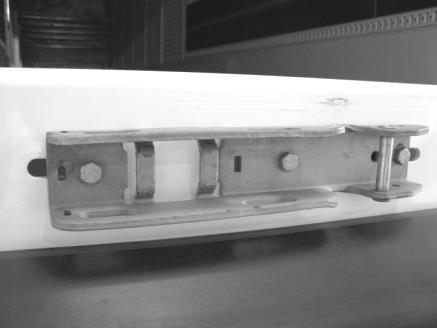

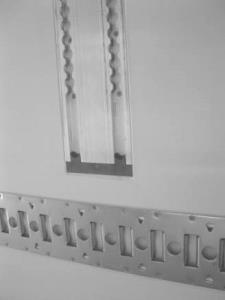

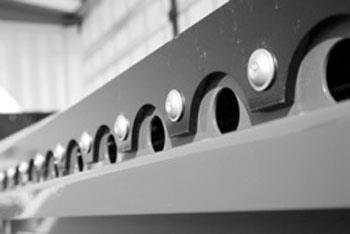

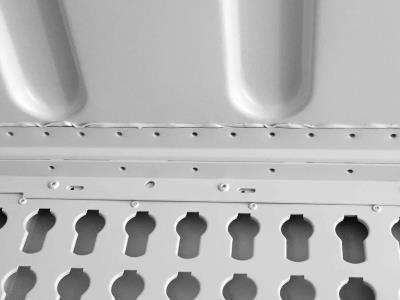

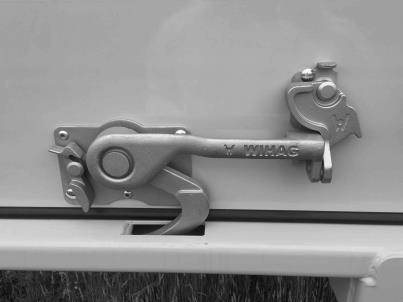

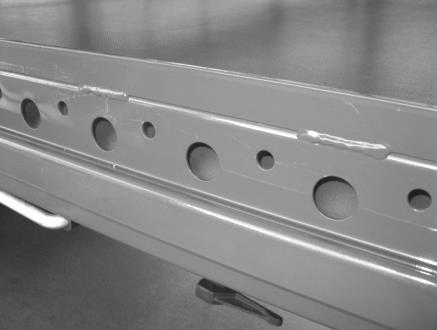

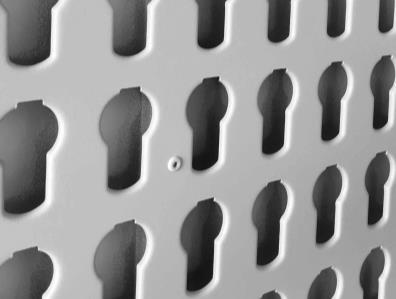

8 Baksidoläm Gångjärnslager Låsmekanism för sidoläm Lastläm stående...invikbar under Kontroll/underhåll av lastlämmen ska ske enligt uppgifterna från tillverkaren Lastsäkringselement Svetsat pallstopp Skruvat pallstopp Skenor Nyckelhålsplåt upptill Nyckelhålsplåt Fahrzeugwerk KRONE (14)

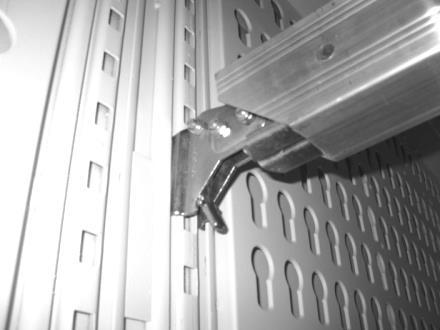

9 Lastbalk Spännrem och kuggmekanism (hakbreddning, ÖD-spännare) Fahrzeugwerk KRONE (14)

10 5. Årligt besiktningsintyg Besiktningsdatum 1 Test date 1 Besiktningsdatum 2 Test date 2 Besiktningsdatum 3 Test date 3 Besiktningsdatum 4 Test date 4 Besiktningsdatum 5 Test date 5 Besiktningsdatum 6 Test date 6 Besiktningsdatum 7 Test date Fahrzeugwerk KRONE (14)

11 Besiktningsdatum 8 Test date 8 Besiktningsdatum 9 Test date 9 Besiktningsdatum 10 Test date 10 Besiktningsdatum 11 Test date 11 Besiktningsdatum 12 Test date 12 Besiktningsdatum 13 Test date 13 Besiktningsdatum 14 Test date 14 Besiktningsdatum 15 Test date Fahrzeugwerk KRONE (14)

12 Besiktningsdatum 16 Test date 16 Besiktningsdatum 17 Test date Fahrzeugwerk KRONE (14)

13 6. Bilaga / förklaringar Fahrzeugwerk KRONE (14)

14 07.16 Fahrzeugwerk KRONE (14)
