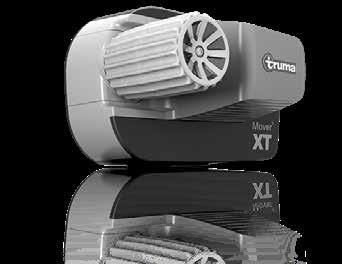

1 Produktinformation monteringstillbehör Januari 2018

2 Monteringen av Med snabbfästsystem Fästsystemet garanterar en snabb montering av. Med fästsystemet som ingår i leveransen kan monteras på alla vanliga standard L- och U-profilramar. XT L Fästsystemet XT L har speciellt framtagits för AL-KOlättviktschassit och utjämnar en lutning på 5. Förutsättningar För att ns drivenheter skall kunna monteras med fästsystemet måste det finnas tillräckligt med plats på ramens undersida. För att fastställa detta mäts ett avstånd på 160 mm () och 106 mm () från däcket. Om det på denna plats finns en komponent som inte kan flyttas, t.ex. en avloppstank eller en ledknut på chassit, kan dessutom en Truma adaptersats användas. Körriktning * XT L 5 XT L 20 Avståndet från ramens underkant till marken måste utgöra minst 170 mm för att garantera en markfrigång på 110 mm efter monteringen. Husvagnens golv AL-KOlättviktschassit ca Monteringsmått XT 110* 170* 106 SX 110* 170* Husvagnens golv Husvagnens golv L-profil 2,8 max. 20 U-profil L-profil 2,8 max. 20 U-profil / max / max / max / max Alla mått i mm * vid belastat fordon med maximalt tillåten totalvikt 2

3 Montering på chassit Chassi Möjlig monteringsplats Monteringstillbehör Se sida AL-KO Vario IV adaptersats AL-KO M eller adaptersats AL-KO M kort bakom axeln inget tillbehör nödvändigt * 6 AL-KO lättviktschassi, upp till 1500 kg bakom axeln endast XT-L, inget tillbehör nödvändigt 2 AL-KO Vario III/AV 1700 kg upp till 1800 kg, ramtjocklek under 2,8 mm bakom axeln adaptersats AL-KO Vario III/AV 6 AL-KO Vario III / AV 1700 kg till 1800 kg, ramtjocklek under 2,8 mm med fotsteg bakom axeln, under fotsteget adaptersats AL-KO Vario III/AV och distanssats 30 eller 60 mm 6 4 AL-KO Vario IV och M med axelförskjutning AL-KO Vario IV och M kort, upp till 1800 kg med helt hopskjuten ram AL-KO M, kg med genomgående ram adaptersats AL-KO M upp till 1800 kg 6 bakom axeln inget tillbehör nödvändigt */** adaptersats AL-KO M kort 1800 kg 6 bakom axeln inget tillbehör nödvändigt */** adaptersats AL-KO M kg 6 bakom axeln inget tillbehör nödvändigt */**, montering på förstärkningsstaget inget tillbehör nödvändigt BPW Vario IV förstärkt, kg planramsats 5 BPW Vario IV, kg framför eller bakom axeln inget tillbehör nödvändigt * BPW Vario IV one piece, upp till 1300 kg BPW Vario III one piece framför eller bakom axeln planramsats eller planramsats, kort 5 BPW Vario III two piece framför eller bakom axeln planramsats eller planramsats, kort 5 Hymer Eriba Touring framför eller bakom axeln adaptersats Eriba Touring 7 Hymer Eriba Touring Troll bakom axeln adaptersats Eriba Touring Troll 7 * Använd vid behov distanssatsen 30 mm eller 60 mm (se sida 4). ** Använd det korta fästsystemet vid underkonstruktioner eller störande kanter (se sida 8). värma kyla styra 3

4 monteringstillbehör Distanssats 30 mm Distanssats 60 mm Höjdutjämning på 30 mm för standard chassi med L- eller U-profil vid montering av ramhöjd från < 140 mm till 110 mm och under fotsteget ramhöjd från < 170 mm till 140 mm och under fotsteget artikelnummer Höjdutjämning på 60 mm för standard chassi med L- eller U-profil vid montering av ramhöjd från < 140 mm till 110 mm och under fotsteget ramhöjd från < 170 mm till 140 mm och under fotsteget artikelnummer Hänvisning Distanssatserna kan kombineras med Truma adaptersatser. Alla adaptersatser innehåller det nödvändiga fästmaterialet för monteringen och en monteringsanvisning. För manövreringssystemet GO2 kan samma monteringstillbehör användas som för. n och Truma monteringstillbehörsdelar omfattas av tyskt typgodkännande (ABE, Allgemeine Betriebserlaubnis) och är därmed godkända i Tyskland. Ett TÜV godkännande krävs ej. I andra länder skall motsvarande föreskrifter följas! På fordonets ram får varken borras eller svetsas. 4

Planramsats Planramsats, kort Monteringsplattor 240 mm höga, för höjdutjämning på standard chassi med L-

ramhöjd under 110 mm och/eller när störande stag finns artikelnummer 60010-64900 Monteringsplattor 170 mm

och för större markfrigång för utjämning av en ramhöjd under 110 mm och för större markfrigång

5 Planramsats Planramsats, kort Monteringsplattor 240 mm höga, för höjdutjämning på standard chassi med L- eller U-profil för utjämning av en ramhöjd under 80 mm och när störande stag finns för utjämning av en ramhöjd under 110 mm och/eller när störande stag finns artikelnummer Monteringsplattor 170 mm höga, för höjdutjämning på standard chassi med L- eller U-profil för utjämning av en ramhöjd under 80 mm och för större markfrigång för utjämning av en ramhöjd under 110 mm och för större markfrigång artikelnummer Hänvisning Planramsatsernas monteringsplattor måste borras analogt till chassit. värma kyla styra 5

Adaptersats AL-KO M upp till 1800 kg Utjämning av ramkanter på AL-KO Vario IV och M chassi upp till 1800 kg med

Vario IV och M chassi, kort upp till 1800 kg med helt hopskjuten ram XT och artikelnummer 60031-00132 Adaptersats AL-KO

60031-02000 Adaptersats AL-KO Vario III/AV Förstärkning för ramar under 2,8 mm på AL-KO Vario III/AV chassi upp till

6 Adaptersats AL-KO M upp till 1800 kg Utjämning av ramkanter på AL-KO Vario IV och M chassi upp till 1800 kg med axelförskjutning XT och artikelnummer Adaptersats AL-KO M kort 1800 kg Utjämning av ramkanter på AL-KO Vario IV och M chassi, kort upp till 1800 kg med helt hopskjuten ram XT och artikelnummer Adaptersats AL-KO M kg Utjämning av ramkanter på AL-KO M chassi kg med genomgående ram XT och artikelnummer Adaptersats AL-KO Vario III/AV Förstärkning för ramar under 2,8 mm på AL-KO Vario III/AV chassi upp till 1700 kg och upp till 1800 kg med fotsteg * XT och bakom axeln artikelnummer * dessutom kan distanssatsen 30 eller 60 mm användas 6

Adaptersats Eriba Touring Montering på den rektangulära profilen på

eventuellt måste underkonstruktioner monteras artikelnummer

Hymer Eriba Touring Troll chassit XT och bakom axeln om monteringen av

7 Adaptersats Eriba Touring Montering på den rektangulära profilen på Hymer Eriba Touring chassit XT och minsta däckstorlek 14 bakom axeln eventuellt måste underkonstruktioner monteras artikelnummer Adaptersats Eriba Touring Troll Montering på L-profilen på Hymer Eriba Touring Troll chassit XT och bakom axeln om monteringen av adaptersatsen Eriba Touring inte är möjlig artikelnummer värma kyla styra 7

SE - Fo Kort fästsystem Alternativ fastsättning på chassin med

distansplattorna med en tjocklek på vardera 30 mm kan jämna ut en

2018 Montagezubehör Hänvisning Det korta fästsystemet ersätter det

Förbehåll för tekniska ändringar! Truma Gerätetechnik GmbH & Co.

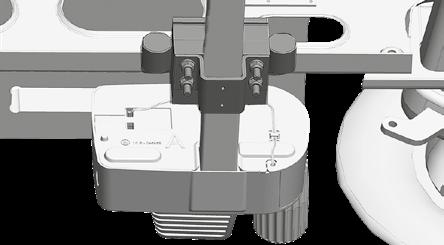

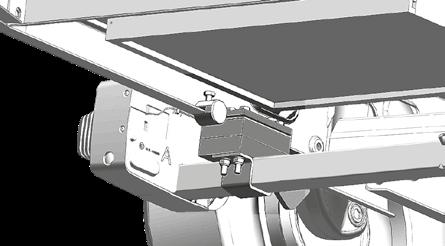

8 SE - Fo Kort fästsystem Alternativ fastsättning på chassin med underkonstruktioner eller störande kanter och de båda distansplattorna med en tjocklek på vardera 30 mm kan jämna ut en distans på 30 mm eller 60 mm artikelnummer MAT Montagezubehör Hänvisning Det korta fästsystemet ersätter det på förmonterade snabbfästsystemet. Förbehåll för tekniska ändringar! Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Tyskland Telefon +49 (0) customercare@truma.com Truma Scandinavia Alde International Systems AB Wrangels Allé Färlöv, Sverige Tel. (0) , Fax (0) info@alde.se
