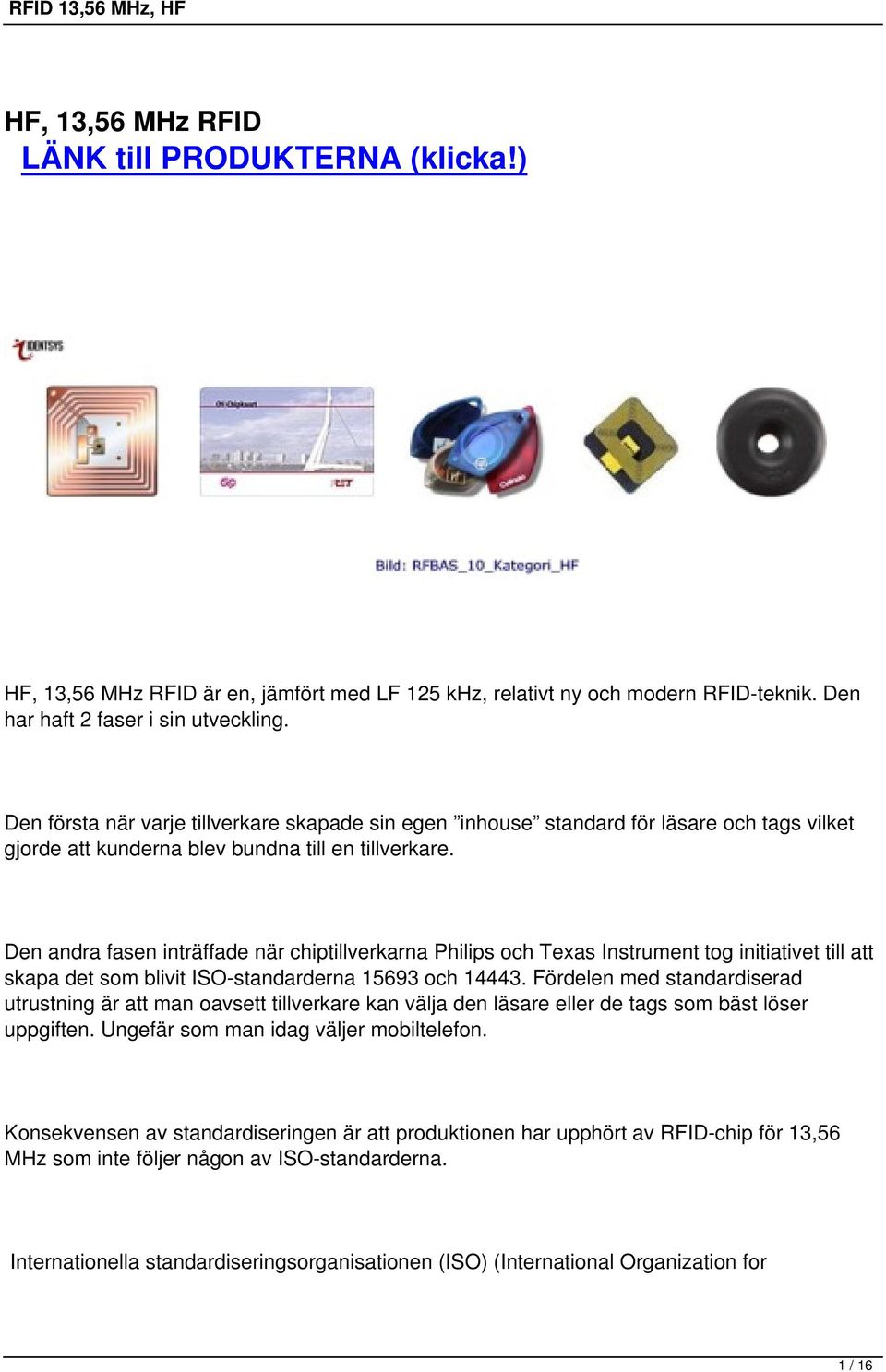

1 HF, 13,56 MHz RFID LÄNK till PRODUKTERNA (klicka!) HF, 13,56 MHz RFID är en, jämfört med LF 125 khz, relativt ny och modern RFID-teknik. Den har haft 2 faser i sin utveckling. Den första när varje tillverkare skapade sin egen inhouse standard för läsare och tags vilket gjorde att kunderna blev bundna till en tillverkare. Den andra fasen inträffade när chiptillverkarna Philips och Texas Instrument tog initiativet till att skapa det som blivit ISO-standarderna och Fördelen med standardiserad utrustning är att man oavsett tillverkare kan välja den läsare eller de tags som bäst löser uppgiften. Ungefär som man idag väljer mobiltelefon. Konsekvensen av standardiseringen är att produktionen har upphört av RFID-chip för 13,56 MHz som inte följer någon av ISO-standarderna. Internationella standardiseringsorganisationen (ISO) (International Organization for 1 / 16

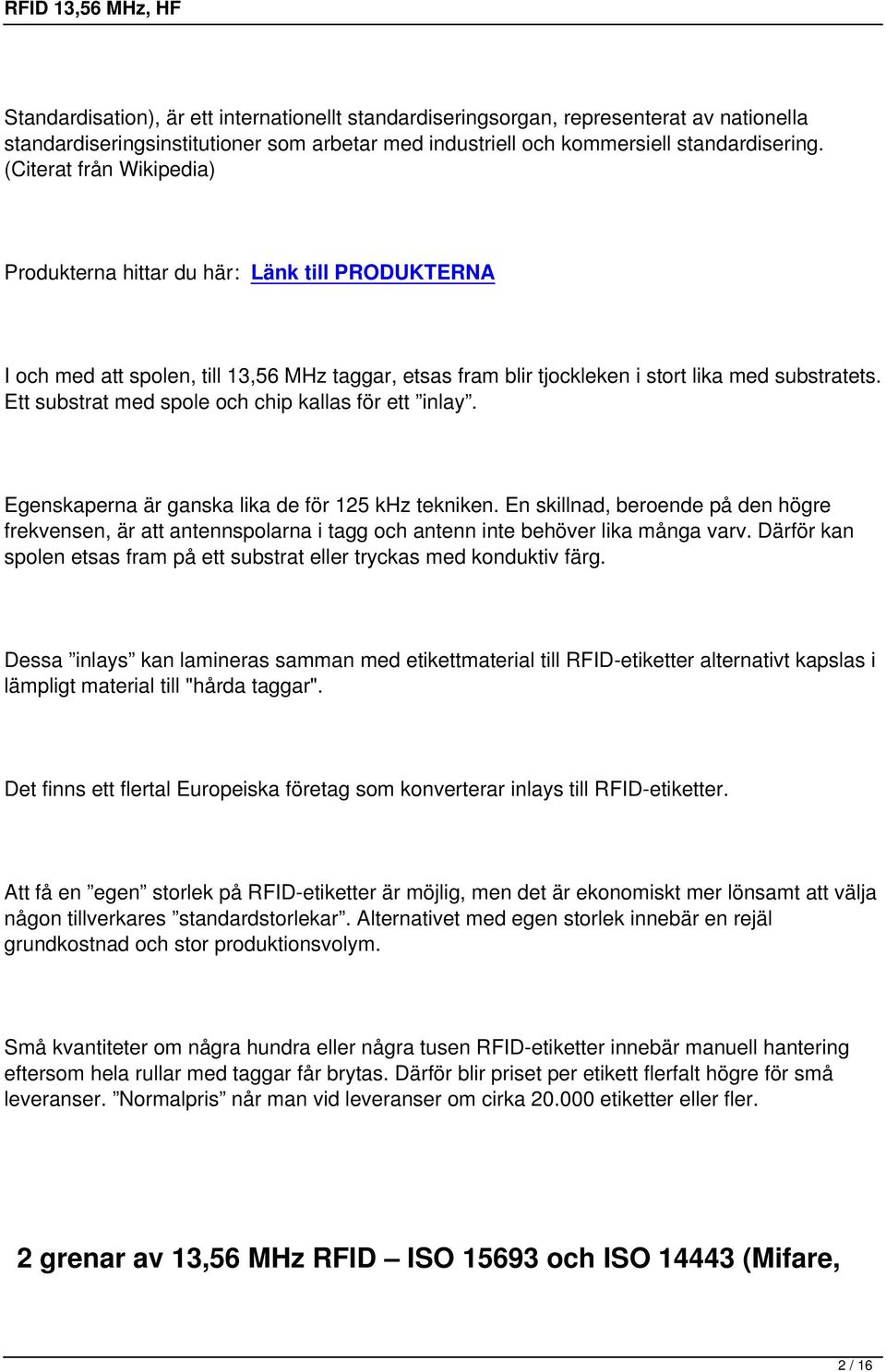

2 Standardisation), är ett internationellt standardiseringsorgan, representerat av nationella standardiseringsinstitutioner som arbetar med industriell och kommersiell standardisering. (Citerat från Wikipedia) Produkterna hittar du här: Länk till PRODUKTERNA I och med att spolen, till 13,56 MHz taggar, etsas fram blir tjockleken i stort lika med substratets. Ett substrat med spole och chip kallas för ett inlay. Egenskaperna är ganska lika de för 125 khz tekniken. En skillnad, beroende på den högre frekvensen, är att antennspolarna i tagg och antenn inte behöver lika många varv. Därför kan spolen etsas fram på ett substrat eller tryckas med konduktiv färg. Dessa inlays kan lamineras samman med etikettmaterial till RFID-etiketter alternativt kapslas i lämpligt material till "hårda taggar". Det finns ett flertal Europeiska företag som konverterar inlays till RFID-etiketter. Att få en egen storlek på RFID-etiketter är möjlig, men det är ekonomiskt mer lönsamt att välja någon tillverkares standardstorlekar. Alternativet med egen storlek innebär en rejäl grundkostnad och stor produktionsvolym. Små kvantiteter om några hundra eller några tusen RFID-etiketter innebär manuell hantering eftersom hela rullar med taggar får brytas. Därför blir priset per etikett flerfalt högre för små leveranser. Normalpris når man vid leveranser om cirka etiketter eller fler. 2 grenar av 13,56 MHz RFID ISO och ISO (Mifare, 2 / 16

3 Desfire) och fler tillkommer Utrustning som är gjord enligt standarden ISO är avsedd för generella tillämpningar inom logistik, produktmärkning, asset tracking, acesskontroll, bibliotek, mm. Den andra grenen eller standarden ISO är avsedd för applikationer som kräver hög säkerhet mot avsiktliga eller oavsiktliga manipulation. Oftast handlar detta om betalningstransaktioner. Exempel där denna teknik används är som betalkort i kollektivtrafik, som cash-kort för automatköp där man inte vill hantera kontanter, förbetalda klippkort för gym, m.fl. Läsavståndet, ISO 14443, är avsiktligt kort. Dels för att transaktionerna ska göras med det avsedda kortet och inte något annat kort i närheten samt för att minimera risken för inspelning av signaler vid datautbytet. Chippet i kortet/taggen är också konstruerat så att det självstryps om man med illegalt hög uteffekt försöker öka läsavståndet. Varje tag har en unik individuell chipkod Vid tillverkningen av chippet programmeras en unik chipkod. Koden är icke raderbar. Numreringen sker efter ett visst system för att garantera unikiteten trots att chip produceras av många tillverkare. Det går inte att köpa tags eller chip i nummerserie eftersom chippen inte fysiskt hanteras som individer och även för att nummerserier bryts vid bortfall i kvalitetskontrollen. Kryptering av lagrade data en möjlighet Vissa tillverkare, har utöver standarden, implementerat möjligheten till att kryptera och 3 / 16

4 lösenordsskydda data och därmed försvåra otillbörlig åtkomst till data lagrade i taggen. Funktionen används ofta i applikationer med krav på hög säkerhet som personrelaterad uppgifter inom sjukvården laboratorier tillträdeskontroll betalsystem i exempelvis kollektivtrafiik, skidliftar, mm. Inbyggd EAS-funktion i chip (varularmfunktion) Funktionen aktiveras och avaktiveras med kommandon i protokollet mellan läsare och tag. Funktionen används bl.a. på bibliotek (för att larma "om du glömt" registrera lånet), på stöldbegärliga instrument och datorer, på byggmaskiner för uthyrning, mm. 4 / 16

5 Här har du några länkar till videor om RFID på bibliotek: Bibliotek: Bibliotek återlämning & sortering: Read/write eller Read Only Chippen, för såväl ISO som 14443A/B, är läs-/skivbara. Du kan alltså skriva data och du kan radera data. Förenklat kan man beskriva funktionen som ett trådlöst USB-minne, med med mycket liten minneskapacitet. Om man vill ha read only, i likhet med LF-teknikens fabriksprogrammerade taggar, använder man chip-koden och avstår från att skriva data på den skrivbara minnesarean. Chip-koden används då som pekare mot database Storlekar på minnen i HF-tags För ISO chip är den vanligaste minnesstorleken 1 kbit men finns även med 2kBit För ISO 14443A/B är de vanligaste minnesstorlekarna 1 kbit alternativt 4 kbit samt en förenklad variant med 0,5 kbit. Anti collission många tags kan läsas samtidigt HF-tekniken har möjligheten att läsa många tags samtidigt. När taggarna i läsfältet aktiverats sänder de sin chip-code till läsaren. Programmet i läsaren listar alla tags som svarat. Därefter skickar läsaren ett broadcast-meddelande som tystar alla tags varefter läsaren individuellt kommunicerar med varje tag på listan. 5 / 16

6 Exempel där detta används är inom logistik där en kartong med taggade produkter kan läsas utan att kartongen öppnas och på mycket kort tid. Läsa många tags på mycket kort tid Spelmarker på casinon och pappersdokument inom rättsväsendet, socialkontor, mm förses allt oftare med RFID-tags. Spelmarker staplas och dokumenten travas i högar. Antalet är stort och samtidigt kontinuerligt under förändring. Dokumenten taggas för att lättare kunna hittas och spelmarkerna i avsikt att förhindra bedrägerier. En variant av 13,56 MHz-tekniken finns för att hantera dessa krav på att mycket snabbt läsa RFID-taggarna. Som kuriosa kan nämnas att ett casino i Las Vegas införde RFID-taggade spelmarker. På mindre än en vecka hade hela investeringskostnaden tjänats in - enbart på att upptäcka falska marker. Titta gärna på YouTube-videon on RFID på Casinon: Den mycket snabba varianten av 13,56 MHz-tekniken benämns "PJM" och är utvecklad av det Australiska RFID-företaget Magellan. På YouTube videon kan du se dem förklara skillnaden mot de alternativa teknikerna: 6 / 16

7 Läsare och läs-/skrivenheter 13,56 MHz Anvädningsområdena för 13,56 MHz tekniken är väldigt många, varför en stor mängd varianter av läsare har utvecklats. Till skillnad från andra RFID-tekniker är många applikationer mobila. Därför finns läsare inbyggda i mobiltelefoner, läspennor med Bluetooth-överföring, handdatorer, mm. Ett område där HF ISO taggar och läsare har blivit dominerande är identifiering av textilier. Det handlar då främst om yrkeskläder samt textilier för sjukhus och hotell. En liten HF-tagg sys in i plagget/lakanet/duken/handduken. Smutsiga textilier hämtas i tygsäckar och där hela innehållet med individuella plagg/textilier identifieras och registreras utan att säcken öppnas. Rena, strukna, manglade plagg/textilier läses i hela staplar. Läsare och antenner för detta ändamål. Hög driftstillgänglighet och att snabbt kunna läsa många taggar samtidigt är krav som ställs på utrustningen. Titta gärna på YouTube videon från DatarMars om styrning och spårning av textilier. Egentligen visar den lösningen till ett generellt problem som inte enbart berör hanteringen av textilier. Klick a här! Produkterna hittar du här: Länk till PRODUKTERNA MIFARE-läsare för utomhusmontage eller andra krävande miljöer 7 / 16

8 För inte Läsaren Speciellt rekommenderas att släpper RFID-läsare SC300 vid montering vatten. är längst ett ska IP-klassningen exempel utomhus 15 fungera m kabel. på utomhus uppstår Motsvarande bör sådan ett eller problem läsare. minst i simhallar rekommendation IP65 med ledningslängderna. men krävs helst för att IP67. RS422 de har Med ligger en kapsling RS232 på 1 200m. som TRÅDLÖS MIFARE-läsare Är det svårt att dra kabel kan man välja en SC300-läsare med inbyggt radiomodem. 8 / 16

9 Beskriv dina krav/önskemål angäende läsaren - så kan vi troligen hjälpa dig! PRODUKTBLAD SC300 Läsmodul OEM-läsare 9 / 16

10 Utgörs av ett kretskort, i litet format, med eller utan antenn. Används ofta för att byggas in någon form av handhållen utrustning i maskiner där tags ska läsas före operationen eller data skrivas efter utfört moment i automater exempelvis för försäljning/uthyrning av DVD/CD i maskiner för biljettkontroll för kollektivtrafik där Mifare-kort används. Moduler finns för läsning av såväl ISO som ISO 14443A/B-taggar. I undantags fall kan modulen läsa båda standarderna men oftast måste man välja. Fysisk storlek cirka 40 x 30 mm. Mobiltelefon med inbyggd RFID-läsare Bl.a. har Nokia gjort en variant för att i fältapplikationer kunna läsa RFID-tags HF 13,56 MHz taggar och, via mobiltelefonnätet, överföra data till eller hämta data från en serverbaserad applikation. Denna variant av RFID benämns NFC (Near Field Communication) och tekniskt är den baserad på ISO 14443A standarden, vilket medför att läsavståndet är kort d.v.s. några få cm. 10 / 16

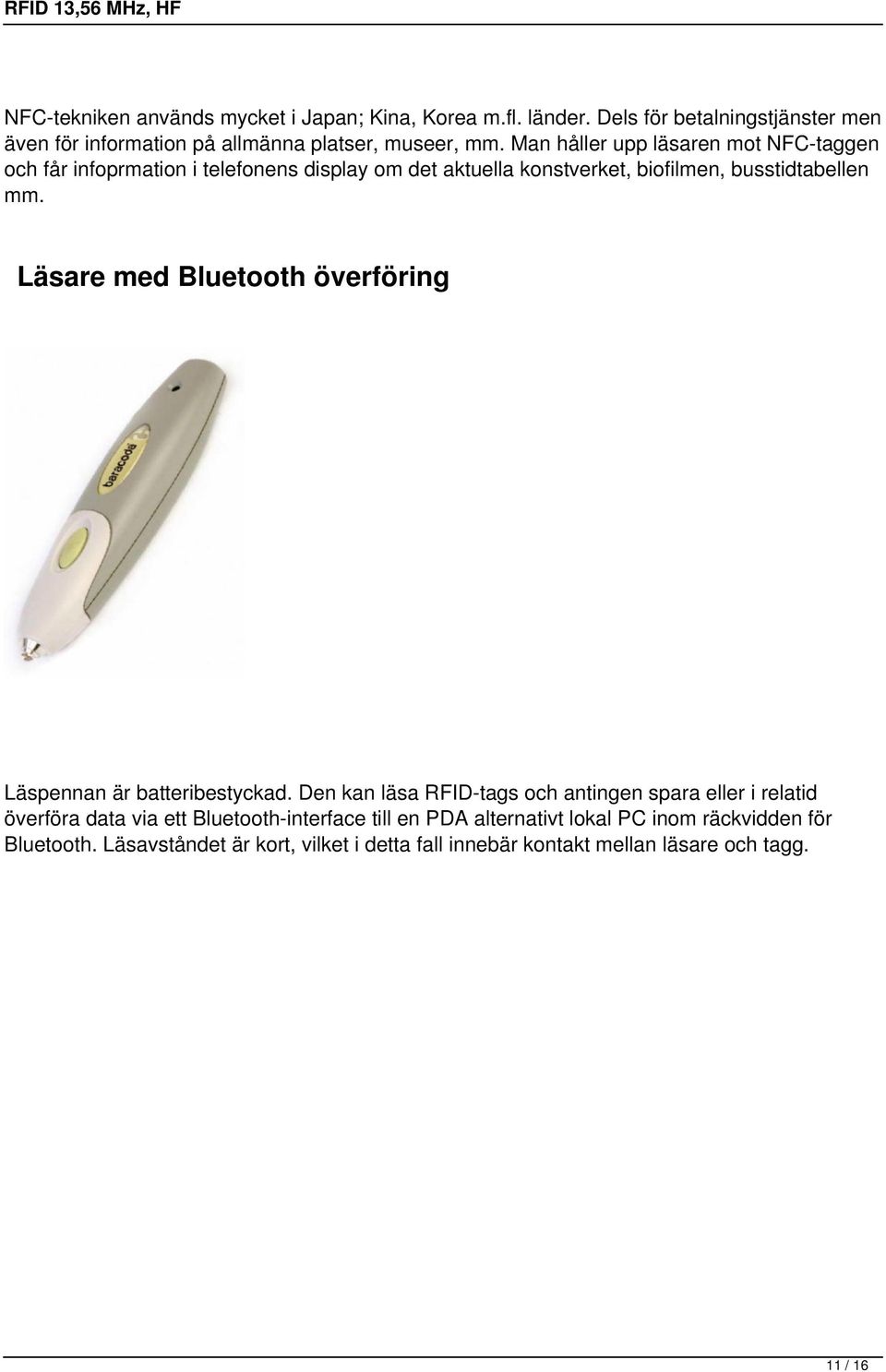

11 NFC-tekniken används mycket i Japan; Kina, Korea m.fl. länder. Dels för betalningstjänster men även för information på allmänna platser, museer, mm. Man håller upp läsaren mot NFC-taggen och får infoprmation i telefonens display om det aktuella konstverket, biofilmen, busstidtabellen mm. Läsare med Bluetooth överföring Läspennan är batteribestyckad. Den kan läsa RFID-tags och antingen spara eller i relatid överföra data via ett Bluetooth-interface till en PDA alternativt lokal PC inom räckvidden för Bluetooth. Läsavståndet är kort, vilket i detta fall innebär kontakt mellan läsare och tagg. 11 / 16

12 Neph kommunikationen Android RFID-handdator. Utöver N330 (ICode Bluetooth operativsystem, är SLI exempel kan ger m.fl) N330 kombinationen på som ett även prismässigt ISO enkel anslutas 14443A/B lätthanterlig av och Neph via (Mifare, funktionellt USB. N330 läsare Felica, och för intressant en 13,56 m.fl.) mobiltelefon, MHz Med alternativ taggar Bluetooth med till inom WINDOWS en såväl ISO eller BT-HSCAN en Fungerar modern taggar. tillsammans kombination Bluetooth Som option med RFID av kan Windows-baserade streckkodsläsare och läsarna även (1D fås och PC, för or RFID 2D) ISO laptops, Handscanner skriv-/läsenhet 1443A/B handdatorer taggar. är för ett och 13,56 annat mobiltelefoner. MHz exempel ISO på Handdatorer & Mobile Computers 12 / 16

13 13,56 Det i Många även Allt kommunikationsmöjligheter kommunikationsdocka. Flera kombination flesta oftare finns kan modeller MHz läsare tillverkare även har och med handdatorerna i data av handhållna då kan läsare främst i av minnets samtidigt handhållna i ISO form datorer som via olika Mobile WiFi vara av kan datorer block. kan CF-kort WLAN, PC bestyckade läsa tags endast eller Mifare, när har eller GPRS, Windows det en läsa PCMCIA. med ISO eller gäller taggens Bluetooth 14443, såväl flera CE stryktåliga som modeller RFID-läsare unika tags/kort operativsystem maskiner RS232 som (chipkoden) men som kan via oftare för streckkodscanner läsa och industriellt medan används RFID-tags andra bruk. PDA på. PDA med läsare i form av CF- eller PCMCIA-kort Utrustad med ett CF-kort kan en PDA även läsa RFID-tags. Funktionen och resultatet är i stort detsamma som med att använda en handdator. Skillnaderna är bl.a. kortare batteritid sämre ergonomi om man ska läsa många tags eller frekvent mat in data via pekskärm mer känslig för att tappas i golvet - lägre driftstillgänglighet. Den stora fördelen är ett lägre pris. Proximity-läsare för generell användning 13 / 16

14 Denna försetts eftersom Proximity kreditkortsformat. magnetkortsemulering, Prox-läsare elektroniken vandalisera/sabotera/manipulera. typ med ett av innebär av en läsare mycket ingjuten de kapsling Oftast stora att består prisvärda det Wiegand, användingsområdena har av läsaren maximala av plastmaterial. läsarelektronik och Clock/Data. tålig flera används läsavståndet mot alternativa Designen miljöpåverkan plus därför behörighetskontroll antenn i protokoll kort, kapslingen rad cirka som och sammanhang. och svår bakats 10 gränssnitt cm brukar att till för in byggnader i en vara Eftersom tag gjutmassa tilltalande i ex och RS232, lokaler. och Läsare för bordsplacering - USB Läser/skriver tag på kort avstånd. Har inbyggd antenn, Avsedd för applikationer där man hanterad taggade produkter på bord/disk. Ett exempel är bibliotek. Enkel anslutning till lokal PC via USB-interface. Mid-range läsare 14 / 16

15 Avsedd Kapslingen RS232, antenn för RS485, om fast är industrianpassad cirka montage 20 ma 30 x Current 30 tillsammans cm är Loop, för ungefär att med, TCP/IP, klara 40 för miljöpåfrestningarna. cm. ProfiBus ändamålet, DP. lämplig Alternativa antenn. Max gränssnitt läsavstånd sommed Long-range läsare 15 / 16

16 Även dessa läsare används oftast i industriella sammanhang inom materialhantering tillverkning - interntransporter för identifiering av lastbärare handsfree passerkontroll mm. En eller flera externa antenner måste användas och då avpassade för de förutsättningar som gäller för det eller de föremål/individer som ska identifieras. Läsarna har ingångar för anslutning av givare som triggar läsning och utgångar för att exempel styra lampsignaler för OK eller fel. Kapslingen är industrianpassad för att klara miljöpåfrestningarna. Alternativa gränssnitt som RS232, RS485, 20 ma Current Loop, TCP/IP, ProfiBus DP, WiFi WLAN, m.fl. 16 / 16
