1 User s manual Version 2.0 L I F E I S M O R E! T R U S T U S T R U S T. C O M

2 Tack för ditt köp. Registrera din produkt på vår hemsida så att du blir berättigad optimal garanti och support. Du kommer även automatiskt bli informerad om utveckling av din och andra produkter från Trust. L I F E I S M O R E! T R U S T U S T R U S T. C O M

3 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 L I F E I S M O R E! T R U S T U S T R U S T. C O M

4 G R D K Fig. 7 Fig. 8 H U C Z Fig. 10 SK Fig. 9a Fig.9b Fig. 12 Fig. 11 Fig. 13 L I F E I S M O R E! T R U S T U S T R U S T. C O M

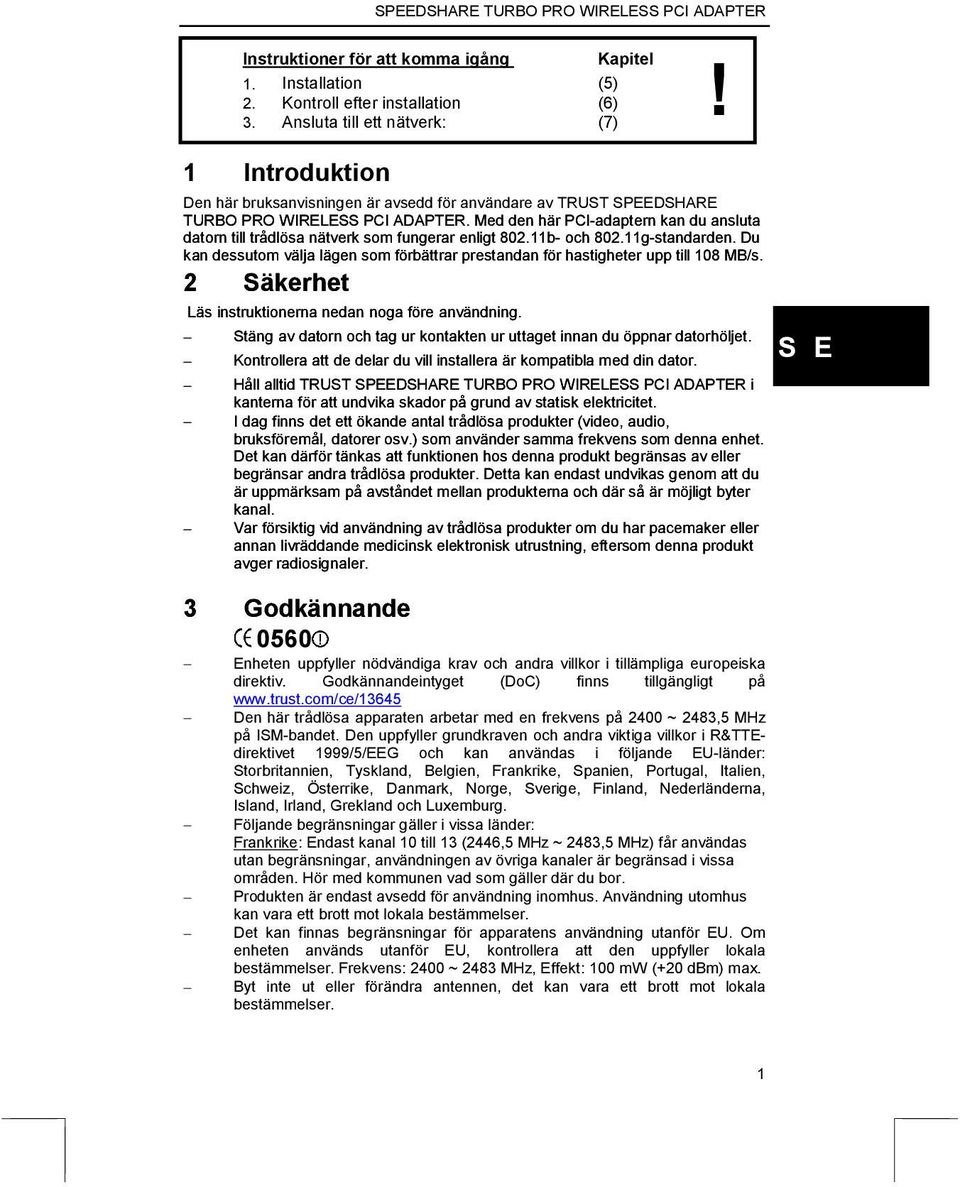

5 Instruktioner för att komma igång Kapitel 1. Installation (5) 2. Kontroll efter installation (6)! 3. Ansluta till ett nätverk: (7) 1 Introduktion Den här bruksanvisningen är avsedd för användare av TRUST SPEEDSHARE TURBO PRO WIRELESS PCI ADAPTER. Med den här PCI-adaptern kan du ansluta datorn till trådlösa nätverk som fungerar enligt b- och g-standarden. Du kan dessutom välja lägen som förbättrar prestandan för hastigheter upp till 108 MB/s. 2 Säkerhet Läs instruktionerna nedan noga före användning. Stäng av datorn och tag ur kontakten ur uttaget innan du öppnar datorhöljet. Kontrollera att de delar du vill installera är kompatibla med din dator. Håll alltid TRUST SPEEDSHARE TURBO PRO WIRELESS PCI ADAPTER i kanterna för att undvika skador på grund av statisk elektricitet. I dag finns det ett ökande antal trådlösa produkter (video, audio, bruksföremål, datorer osv.) som använder samma frekvens som denna enhet. Det kan därför tänkas att funktionen hos denna produkt begränsas av eller begränsar andra trådlösa produkter. Detta kan endast undvikas genom att du är uppmärksam på avståndet mellan produkterna och där så är möjligt byter kanal. Var försiktig vid användning av trådlösa produkter om du har pacemaker eller annan livräddande medicinsk elektronisk utrustning, eftersom denna produkt avger radiosignaler. 3 Godkännande 0560 Enheten uppfyller nödvändiga krav och andra villkor i tillämpliga europeiska direktiv. Godkännandeintyget (DoC) finns tillgängligt på Den här trådlösa apparaten arbetar med en frekvens på 2400 ~ 2483,5 MHz på ISM-bandet. Den uppfyller grundkraven och andra viktiga villkor i R&TTEdirektivet 1999/5/EEG och kan användas i följande EU-länder: Storbritannien, Tyskland, Belgien, Frankrike, Spanien, Portugal, Italien, Schweiz, Österrike, Danmark, Norge, Sverige, Finland, Nederländerna, Island, Irland, Grekland och Luxemburg. Följande begränsningar gäller i vissa länder: Frankrike: Endast kanal 10 till 13 (2446,5 MHz ~ 2483,5 MHz) får användas utan begränsningar, användningen av övriga kanaler är begränsad i vissa områden. Hör med kommunen vad som gäller där du bor. Produkten är endast avsedd för användning inomhus. Användning utomhus kan vara ett brott mot lokala bestämmelser. Det kan finnas begränsningar för apparatens användning utanför EU. Om enheten används utanför EU, kontrollera att den uppfyller lokala bestämmelser. Frekvens: 2400 ~ 2483 MHz, Effekt: 100 mw (+20 dbm) max. Byt inte ut eller förändra antennen, det kan vara ett brott mot lokala bestämmelser. 1

6 TRUST SPEEDSHARE TURBO PRO WIRELESS PCI ADAPTER 4 Ljusdiodernas funktioner Trust Speedshare Turbo Pro Wireless PCI adapter har en ljusdiod, som framgår av Figur 1 på utvikningsbladet. Lampan blinkar när kortet är aktivt och klart att ta emot data. 5 Installation 5.1 Avinstallera gamla drivrutiner och enheter Den vanligaste orsaken till att fel uppstår vid installationen är gamla drivrutiner för en liknande, äldre enhet. Den bästa lösningen är att först ta bort alla drivrutiner för gamla enheter innan den nya drivrutinen installeras. Se till att du bara tar bort program som hör till gamla (liknande) enheter som inte används. 1. Klicka på "Start Inställningar Kontrollpanelen" och dubbelklicka på ikonen "Lägg till eller ta bort program". 2. Leta reda på alla program för liknande, gamla enheter och ta bort dessa genom att klicka på knappen "Lägg till eller ta bort". 3. Starta om datorn. 5.2 Installation i Windows 98/Windows Me/Windows 2000/Windows XP Följ anvisningarna i installationsguiden för att installera TRUST Speedshare Turbo Pro Wireless PCI adapter. Se till att ha din Windows CD-ROM till hands under installationen. När Windows frågar om du vill behålla en nyare fil som redan finns installerad så svarar du Ja. I mycket sällsynta fall kan det hända att Windows 98 eller Me fryser under installationen av drivrutinerna för nätverksadaptern. Om din dator inte reagerar inom några minuter: starta om datorn, gå till nätverksegenskaperna och ta bort adaptern från listan. Starta om och pröva att installera igen. Detta är inte ett problem med produkten eller dess drivrutin. Det orsakas av Windows. Windows kan visa ett meddelande som säger att drivrutinen inte har signerats. Detta påverkar inte enhetens installation eller funktion, klicka därför på Fortsätt. 6 Kontroll efter installationen När du har installerat enheten och programmen kan du kontrollera att följande komponenter finns installerade på datorn: Aktivitetsfältet Ikon i högra hörnet, till exempel Ikonen ovan kan visas i tre olika färger: grön, gul och vit. I kapitel förklaras de olika färgernas betydelse. "Start Inställningar Kontrollpanelen". Dubbelklicka på systemikonen och välj fliken "Enhetshanteraren". 2

7 - Nätverksadapter Trust Speedshare Turbo Pro Wireless LAN ADAPTER "Start Inställningar Kontrollpanelen". Dubbelklicka på ikonen "Lägg till eller ta bort program". - Trust Speedshare Turbo Pro Wireless LAN ADAPTER Hjälpprogram och drivrutin Start - Program - Trust - - Hjälpprogrammet Trust Speedshare Turbo Pro Wireless LAN ADAPTER - Avinstallera Informationen kan skilja sig från ovanstående om användaren har justerat installationen på något sätt (till exempel valt att inte installera vissa saker eller att installera på en annan plats än standardplatsen). Avvikelser kan också förekomma vid användning av nya drivrutiner som hämtats från Internet. Platsen för eller namnet på Kontrollpanelen kan variera mellan olika operativsystem. 7 Ansluta till ett nätverk 7.1 Typer av trådlösa nätverk Två olika typer av nätverk är möjliga med ett trådlöst LAN, Ad hoc och Infrastruktur. Som namnen antyder är det första avsett för snabb uppkoppling mellan minst två datorer. Det andra används som ersättning för ett normalt, fast nätverk och är en permanent anslutning mellan en dator och det övriga nätverket. Ad hoc Direktanslutning mellan två datorer. Det finns ingen central punkt (åtkomstpunkt) som styr den trådlösa nätverkstrafiken. Ett ad hoc-nätverk är enkelt att installera men det lämpar sig bara för ett begränsat antal användare. Infrastruktur Alla användare måste anslutas via en central punkt (åtkomstpunkt). Den här typen av nätverk är mer komplicerat att installera och det kräver en åtkomstpunkt eller trådlös router. Men ett sådant nätverk är bättre lämpat för ett större antal användare och det är enklare att administrera. I infrastrukturnätverk kan ofta ett längre arbetsavstånd användas. 7.2 Anslutning för Windows 98SE, Me, 2000 Läs kapitel 7.3 först om du använder Windows XP Statusikon I kapitel 6 nämndes att en ikon läggs till i aktivitetsfältet till höger. Ikonen visas med tre olika färger: grön, gul och vit. Se nedanstående tabell för de olika färgernas betydelse. 3

8 TRUST SPEEDSHARE TURBO PRO WIRELESS PCI ADAPTER Färg Status Anslutning till nätverket. Grön Gul Dålig anslutning till nätverket. Svag signal eller mycket störningar. Ingen anslutning. Vit Vit Drivrutinen är inte installerad, produkten finns inte på plats eller drivrutinen är avaktiverad i Windows. Tabell 1: Statusindikator för nätverket Klicka på ikonen till höger i aktivitetsfältet. Figur 2 visas om det inte finns någon anslutning. Under anslutning ser det ut som i Figur 3. Fönstret som visas innehåller information om PCI-adaptern och de anslutningar som görs till nätverket. Nedanstående tabell förklarar termerna som används i Figur 2 och 3. Objekt Status SSID Frequency (Frekvens) Wireless Mode (Trådlöst läge) Encryption (Kryptering) Tx Rate (Txhastighet) Channel (Kanal) Link Quality (Länkkvalitet) Signal Strength (Signalstyrka) Data rate Transmit (Sändhastighet) Date rate Receive (Mottagningshastighet) Beskrivning Indikerar vilken annan enhet PCI-adaptern har trådlös kontakt med. Namnet på det nätverk som datorn har kontakt med. Den centrala frekvens som används just nu. Beror på vilken kanal som används. För den anslutning som är aktiv nu. Ad hoc (ansluten till en annan dator) eller Infrastruktur (ansluten till åtkomstpunkt). Anger vilken kryptering som används. Nätverkets anslutningshastighet. Hastigheten väljs dynamiskt beroende på bandbreddsåtgången och signalstyrkan. Den kanal som produkten använder. Tabell 2: Inställningar för PCI-adapter Anslutningens kvalitet. Beror på signalstyrkan och om det finns andra signaler i området. Indikatorn fungerar endast i infrastrukturnätverk. Signalstyrka. Indikatorn fungerar endast i infrastrukturnätverk. Den aktuella hastigheten (i kbit/sek) med vilken data skickas. Den aktuella hastigheten (i kbit/sek) med vilken data tas emot. 4

9 7.2.2 Ansluta till ett befintligt nätverk för första gången Om du inte har något trådlöst nätverk ännu ska du först upprätta åtkomstpunkten/den trådlösa routern eller starta ett ad hoc-nätverk. Om det redan finns ett nätverk måste du följa inställningarna för detta, annars fungerar inte anslutningen. Gör så här: 1. Starta de andra stationerna och/eller åtkomstpunkterna. 2. Öppna hjälpprogrammet genom att klicka på ikonen. 3. På skärmen för hjälpprogrammet, klicka på Site Survey (se Figur 6). 4. Visa alla tillgängliga nätverk genom att trycka på knappen Refresh (Uppdatera). 5. Vänta tills knappen Refresh blir blå igen. 6. Välj det nätverk som du vill ansluta till i listan. Var noga med att ansluta till rätt nätverk. Att ansluta till ett okänt/ej betrott nätverk kan äventyra din dators säkerhet. Om listan är tom, kontrollera det trådlösa nätverket eller skapa en station som ad hoc-nätverk först. 7. Klicka på knappen Connect (Anslut). Ett nytt fönster visas. 8. Markera/Fyll i den information som krävs (se Figur 7). Open networks (Öppna nätverk) (kryssrutan Data Encryption är tom): Det finns inga inställningar att göra. Fortsätt med steg 9. WEP encrypted (WEP-krypterade) nätverk: Välj nyckellängd (64 eller 128 bitar). Använd samma inställning som för den trådlösa routern eller den första ad hoc-stationen. Ange nyckeln. Använd samma nyckel som för den trådlösa routern eller den första ad hoc-stationen. Fortsätt med steg 9. Simple WPA secured (Enkla WPA-säkrade) nätverk: Klicka på (markera) kryssrutan WPA-PSK. Klicka på knappen Config (Konfigurera). Skriv in lösenordet i det nya fönstret. Det är samma lösenord som du använder för att skapa WPA i den trådlösa routern. Klicka på OK för att bekräfta lösenordet. 9. Anslut genom att trycka på Apply (Verkställ). 10. När anslutningen är upprättad sparas inställningarna automatiskt. Nästa gång din dator startas kommer den automatiskt att försöka ansluta till det nätverket igen. Inställningarna för anslutningen sparas i listan över tillgängliga profiler (skärmen Site Survey). När du ansluter till ett annat nätverk senare och därefter vill ansluta till det första nätverket på nytt, kan du klicka på posten med nätverksnamnet i listan och klicka på knappen Connect (Anslut) bredvid det. På så sätt behöver du inte skriva in inställningarna igen när du växlar mellan olika nätverk. Nu har du slutfört den trådlösa delen av nätverket. För att kunna använda din nya nätverksanslutning måste du kanske göra vissa andra inställningar. Mer information om detta hittar du i den medföljande Internetdelningsguiden. Om anslutningen inte fungerar eller om du vill skapa ett nytt ad hoc-nätverk, se nedan. 5

10 Varning: TRUST SPEEDSHARE TURBO PRO WIRELESS PCI ADAPTER När WEP-kryptering används med en åtkomstpunkt och nätverksanslutningen hela tiden växlar mellan ansluten och ej ansluten, så är autentiserings- och/eller krypteringsinställningarna troligen felaktiga. WPA fungerar bara i infrastrukturnätverk med åtkomstpunkter eller trådlösa routrar, inte i ad hoc-nätverk. Använd WEP för att säkra ad hocnätverk. I små trådlösa nätverk ska du använda WPA-PSK, eftersom fullversionen av WPA kräver en särskild server och specialkompetens. Om du avaktiverar Encryption (Kryptering) kan alla med ett trådlöst kort ansluta till din dator. Vi rekommenderar därför att WEP-kryptering används. Så här gör du när du ställer in en trådlös anslutning som inte är av standardtyp eller om du är den första stationen i ett ad hoc-nätverk: 1. Klicka på Configuration (Konfiguration) för att konfigurera PCI-adaptern för nätverket. Menyn i Figur 4 visas. 2. Skriv in följande information: SSID: Namnet på det nätverk du vill ansluta till. Om du använder läget Ad hoc och det här är den första stationen som installeras så blir detta nätverkets namn. Wireless Mode (Trådlöst läge): Den typ av nätverk du vill använda (Ad hoc/infrastruktur). Ad hoc-band: Endast för ad hoc-nätverk: Välj 11g för högsta hastighet eller 11b om du behöver ansluta till äldre 11b-produkter (11MB). Om du enbart ska använda Trust Turbo trådlösa kort kan du fördubbla överföringskapaciteten genom att använda läget 11g Turbo. I turboläget kan du bara använda kanal 6. Channel (Kanal): Ad hoc-lägets kanal. När datorn använder Ad hoc använder det trådlösa nätverket denna kanal. Den här inställningen används inte vid anslutning till ett befintligt nätverk eftersom kanalen då väljs automatiskt. Om du använder turboläget är kanalen låst till 6. Tx Rate (11B/G) (Tx-hastighet): Den hastighet du vill använda. Vi rekommenderar att du ställer in den på Auto och låter produkten välja optimal hastighet. Tx Rate (11A): Den här inställningen används inte eftersom produkten inte stöder standarden a. Power mode (Vänteläge): Alternativ för att spara ström. Endast användbart för batteridrivna enheter. Välj inställningen Continuous Access Mode (Läge med kontinuerlig åtkomst). Preamble: Datapaketens längd. Behåll standardinställningen här (Short & Long Preamble). Support band (Stöd för band): Begränsa vilka anslutningstyper som kortet godkänner. Om du inte vet vad du ska göra, behåll standardinställningen (alla anslutningshastigheter tillåts). Du kan inte välja 11A eftersom produkten inte stöder a. Till den första stationen i ett ad hoc-nätverk måste du även genomföra följande steg: 6

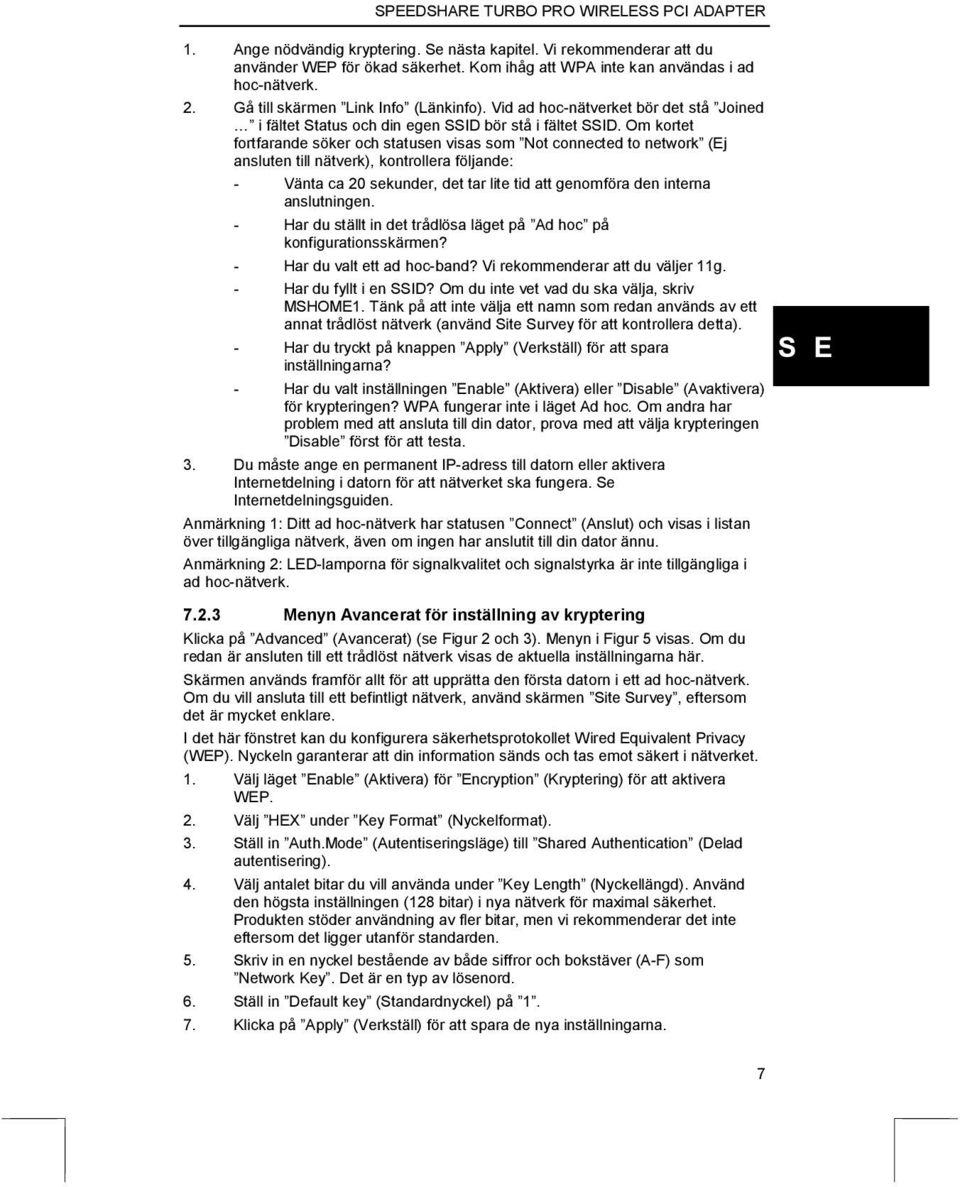

11 1. Ange nödvändig kryptering. Se nästa kapitel. Vi rekommenderar att du använder WEP för ökad säkerhet. Kom ihåg att WPA inte kan användas i ad hoc-nätverk. 2. Gå till skärmen Link Info (Länkinfo). Vid ad hoc-nätverket bör det stå Joined i fältet Status och din egen SSID bör stå i fältet SSID. Om kortet fortfarande söker och statusen visas som Not connected to network (Ej ansluten till nätverk), kontrollera följande: - Vänta ca 20 sekunder, det tar lite tid att genomföra den interna anslutningen. - Har du ställt in det trådlösa läget på Ad hoc på konfigurationsskärmen? - Har du valt ett ad hoc-band? Vi rekommenderar att du väljer 11g. - Har du fyllt i en SSID? Om du inte vet vad du ska välja, skriv MSHOME1. Tänk på att inte välja ett namn som redan används av ett annat trådlöst nätverk (använd Site Survey för att kontrollera detta). - Har du tryckt på knappen Apply (Verkställ) för att spara inställningarna? - Har du valt inställningen Enable (Aktivera) eller Disable (Avaktivera) för krypteringen? WPA fungerar inte i läget Ad hoc. Om andra har problem med att ansluta till din dator, prova med att välja krypteringen Disable först för att testa. 3. Du måste ange en permanent IP-adress till datorn eller aktivera Internetdelning i datorn för att nätverket ska fungera. Se Internetdelningsguiden. Anmärkning 1: Ditt ad hoc-nätverk har statusen Connect (Anslut) och visas i listan över tillgängliga nätverk, även om ingen har anslutit till din dator ännu. Anmärkning 2: LED-lamporna för signalkvalitet och signalstyrka är inte tillgängliga i ad hoc-nätverk Menyn Avancerat för inställning av kryptering Klicka på Advanced (Avancerat) (se Figur 2 och 3). Menyn i Figur 5 visas. Om du redan är ansluten till ett trådlöst nätverk visas de aktuella inställningarna här. Skärmen används framför allt för att upprätta den första datorn i ett ad hoc-nätverk. Om du vill ansluta till ett befintligt nätverk, använd skärmen Site Survey, eftersom det är mycket enklare. I det här fönstret kan du konfigurera säkerhetsprotokollet Wired Equivalent Privacy (WEP). Nyckeln garanterar att din information sänds och tas emot säkert i nätverket. 1. Välj läget Enable (Aktivera) för Encryption (Kryptering) för att aktivera WEP. 2. Välj HEX under Key Format (Nyckelformat). 3. Ställ in Auth.Mode (Autentiseringsläge) till Shared Authentication (Delad autentisering). 4. Välj antalet bitar du vill använda under Key Length (Nyckellängd). Använd den högsta inställningen (128 bitar) i nya nätverk för maximal säkerhet. Produkten stöder användning av fler bitar, men vi rekommenderar det inte eftersom det ligger utanför standarden. 5. Skriv in en nyckel bestående av både siffror och bokstäver (A-F) som Network Key. Det är en typ av lösenord. 6. Ställ in Default key (Standardnyckel) på Klicka på Apply (Verkställ) för att spara de nya inställningarna. 7

12 TRUST SPEEDSHARE TURBO PRO WIRELESS PCI ADAPTER Det kan hända att du får följande felmeddelande: "WEP key 1 size mistake!" (WEP-nyckel 1 storleksfel!) Det betyder att du inte har skrivit in tillräckligt många tecken. 7.3 Anslutning i Windows XP I Windows XP används ett internt administrationsprogram för att hantera trådlösa anslutningar. Det gör att produkter från olika tillverkare beter sig på samma sätt i Windows XP. Du kan välja att använda Windows interna administratör (vilket kallas nollkonfiguration) eller det hjälpprogram som medföljer produkten. Om du använder hjälpprogrammet får du större kontroll över kortet. Om du väljer Windows XP:s nollkonfiguration använder kortet standardinställningarna för trådlösa nätverk. När du upprättar den första datorn i ett ad hoc-nätverk kan du inte använda turboläget. Om du fortfarande vill använda nollkonfiguration, hoppa till kapitel Om du vill använda hjälpprogrammet som beskrivs i kapitel 7.2, gör så här: Klicka på ikonen. Windows-skärmen öppnas. Se Figur 8. Avmarkera alternativet Konfigurera trådlöst nätverk längst upp i fönstret (genom att klicka på det) och klicka sedan på OK. Fönstret stängs. När du klickar på ikonen Introduktion igen fungerar programmet enligt beskrivningen i kapitel Efter att produkten har installerats börjar Windows XP att söka efter andra trådlösa stationer att ansluta till. Anslutningen upprättas inte med en gång utan i stället skapas en lista över möjliga anslutningar. Om Windows inte hittar några andra trådlösa stationer att ansluta till så förblir nätverksikonen med det röda korset ( ) synlig och ingenting annat händer. Om andra trådlösa stationer hittas så ber Windows användaren att vidta åtgärder. När Windows redan är anslutet till ett trådlöst nätverk ser ikonen ut så här: ( ). Om ingen ikon alls visas, så beror det troligtvis på att drivrutinerna inte är korrekt installerade Skapa ditt eget ad hoc-nätverk WPA är inte tillgängligt för ad hoc-nätverk, använd WEP för att säkra. Använd dig av det här kapitlet när du vill börja bygga ett eget trådlöst ad hoc-nätverk (dator-till-dator). Det måste upprättas för den första datorn i ad hoc-nätverket. Alla andra datorer följer inställningarna som görs för den första datorn. Det här kapitlet gäller inte dig som skapar ett trådlöst nätverk med en eller flera åtkomstpunkter (infrastrukturnätverk). Installera först åtkomstpunkterna och följ sedan instruktionerna i kapitel till i stället. Om du vill ansluta till ett befintligt ad hoc-nätverk följer du också instruktionerna i kapitel till i stället. 8

13 Gör så här: 1. Klicka på ( ) eller ( ) i aktivitetsfältet. Ett nytt fönster visas. Om ingen sådan ikon finns i aktivitetsfältet måste du kontrollera om drivrutinerna har installerats korrekt. 2. Klicka på knappen Advanced (Avancerat). Ett fönster som i Figur 8 visas. Om det vanliga fönstret för Windows nätverksanslutningar visas i stället är du antagligen redan ansluten till ett trådlöst nätverk. Klicka på knappen Properties (Egenskaper). Ett nytt fönster visas. Klicka på fliken Wireless Networks (Trådlösa nätverk). Fönstret bör nu se ut som i Figur Se på listan Preferred Networks (Standardnätverk) i den nedre delen av skärmen. Listan bör vara tom. Töm den annars genom att ta bort alla objekt ett och ett. 4. Klicka på knappen Add (Lägg till) för att lägga till en trådlös anslutning. Ett fönster som i Figur 9 visas. 5. Välj ett ord för SSID och lägg in det i SSID-fältet. Det är namnet på nätverket. Använd MSHOME1 som namn om du är osäker på vad du ska välja. 6. Markera alternativet This is a computer-to-computer (Ad-Hoc) network, wireless access points are not used (Trådlösa accesspunkter används inte). 7. Avmarkera alternativet The key is provided for me automatically (Nyckeln tillhandahålls automatiskt). 8. Du kan nu välja mellan att göra nätverket säkrare eller mer lättillgängligt. - Enkelt men inte säkert -> avmarkera (genom att klicka på det) alternativet Data encryption (WEP enabled) (WEP-kryptering aktiverat). - Stäng fönstret genom att klicka på OK. Det nätverk som skapas ger enkel åtkomst till din dator i ett område med 100 m radie. eller - Mindre lättillgängligt men säkrare: välj en WEP-nyckel. Nyckeln kan innehålla vilken siffra som helst mellan 0 och 9 och dessutom bokstäverna A-F. Till exempel: EFA (en 64-bitars nyckel). Den här nyckeln krävs för att ansluta till din dator. Fyll i samma nyckel i fälten Network Key (Nätverksnyckel) och Confirm Network Key (Bekräfta nätverksnyckel). Klicka på OK. Andra användare måste känna till din nyckel (och installera den) för att komma åt nätverket. 9. Klicka på OK i alla öppna fönster för att stänga dem och spara inställningarna. Om din dator var ansluten till ett befintligt nätverk kopplas den anslutningen ned. Datorn är nu klar att ta emot anslutningar i ditt nya ad hoc-nätverk. Om andra användare har problem med att ansluta till nätverket kan det vara en god idé att först skapa ett nätverk utan kryptering och prova om det fungerar och sedan förvandla det till ett säkert nätverk genom att lägga till en WEP-nyckel. Om du vill dela data med andra som är anslutna till din dator måste du aktivera fildelning och skrivardelning och ge tillstånd att dela en eller flera mappar. Dessutom måste du skapa ett eller flera nya användarkonton så att andra användare kan logga in på din dator. Använd lösenordsskydd till sådana konton, endast WEP är inte ett tillräckligt skydd Ansluta till ett befintligt nätverk: inget nätverk identifieras Vänta några minuter om Windows inte hittar något nätverk. Det kan ta upp till 2 minuter att söka efter trådlösa stationer. Om Windows redan är anslutet till ett nätverk (som har skapats tidigare) visas nätverksikonen utan rött kors. 9

14 Om nätverket fortfarande inte hittas: TRUST SPEEDSHARE TURBO PRO WIRELESS PCI ADAPTER 1. Klicka på ikonen ( ) i aktivitetsfältet. Ett nytt fönster visas. Om ingen sådan ikon finns i aktivitetsfältet måste du kontrollera om drivrutinerna har installerats korrekt. 2. Klicka på knappen Advanced (Avancerat). Ett fönster som i Figur 8 visas. Om det vanliga fönstret för Windows nätverksanslutningar visas i stället är du antagligen redan ansluten till ett trådlöst nätverk. Klicka på knappen Properties (Egenskaper). Ett nytt fönster visas. Klicka på fliken Wireless Networks (Trådlösa nätverk). Fönstret bör nu se ut som i Figur Klicka på Uppdatera i fönstret som ser ut som det i Figur 8. Windows försöker hitta andra stationer. Om inget hittas bör du kontrollera att de andra stationerna är inkopplade och klara för anslutning. Att flytta dem närmare varandra kan hjälpa. 4. Välj det trådlösa nätverket från listan genom att klicka på det. Var noga med att ansluta till rätt nätverk. Att ansluta till ett okänt/ej betrott nätverk kan äventyra din dators säkerhet. 5. Anslut till nätverket genom att klicka på knappen Configure (Konfigurera). Ett nytt fönster visas. Se Figur 9a om du har Windows XP version SP1 eller tidigare. Se Figur 9b för Windows XP version SP2 eller om du har installerat WPA-uppdateringen tidigare. Skriv in nyckeln om nätverket använder WEP eller WPA. Utan rätt nyckel kan inte anslutningen upprättas. 6. Läs resten av kapitlet för mer information om hur du kan upprätta olika typer av anslutningar Ansluta till ett befintligt nätverk: utan WEP Att ansluta till ett sådant nätverk är mycket enkelt efter att Windows har identifierat det. 1. Ett meddelande visas i aktivitetsfältet. Klicka på det. Ett nytt fönster med en varning visas. Se Figur Markera alternativet Allow me to connect (Tillåt anslutning ). Knappen Connect (Anslut) aktiveras. 3. Klicka på knappen Connect (Anslut). Fönstret stängs. Efter en stund meddelar Windows att anslutningen är aktiv. 4. Om anslutningen av någon anledning inte kan upprättas säger systemet ifrån igen (som i steg 1) eller fortsätter att visa ett rött kors över ikonen. Klicka på ikonen, klicka på knappen Advanced (Avancerat) och kontrollera inställningarna. Se även kapitel De vanligaste orsakerna till misslyckade anslutningsförsök: Signalen är för svag, flytta närmare den andra stationen. Störningar. Försök ansluta på nytt. Nätverket använder inställningar som inte är standard (t.ex. avaktiverad SSIDsändning). Ta reda på all information om nätverket från dess administratör och pröva att använda de avancerade inställningarna för att implementera de extrainställningar som krävs. Om det är du som ställer in all nätverksutrustning bör du undvika inställningar som inte är standard eftersom de är betydligt krångligare att hantera/felsöka. 10

15 Du är nu ansluten till ett nätverk som inte är säkert. Det är OK när du t.ex. använder Internet på offentliga platser som t.ex. flygplatser men det är inte tillräckligt säkert för andra användningsområden. Se till att du har stängt av fildelning och skrivardelning om du inte vill dela dina mappar Ansluta till ett befintligt krypterat nätverk (WEP) Anslutning till ett sådant nätverk kräver en nyckel. Du kan inte ansluta utan den. 1. Ett meddelande visas i aktivitetsfältet. Klicka på det. Ett nytt fönster visas. Se Figur Fyll i krypteringsnyckeln (gemensam nyckel) på den första raden. Var noga med att skriva in alla tecken rätt, om något inte stämmer kan anslutningen inte upprättas. 3. Bekräfta genom att fylla i samma krypteringsnyckel (gemensam nyckel) på den andra raden. 4. Klicka på knappen Connect (Anslut). Fönstret stängs. Efter en stund meddelar Windows att anslutningen är aktiv. Om anslutningen av någon anledning inte kan upprättas säger systemet ifrån igen (som i steg 1), använd då knappen Advanced" (Avancerat) och kontrollera inställningarna. De vanligaste orsakerna: Den gemensamma nyckeln har inte skrivits in korrekt. Shared Key Access control måste aktiveras i de avancerade inställningarna för att en anslutning ska kunna upprättas. I allmänhet bör inställningarna på båda sidor om anslutningen vara så lika som möjligt för att det ska fungera. Signalen är för svag, flytta närmare den andra stationen. Störningar. Försök ansluta på nytt x-autentisering måste vanligtvis stängas av, eftersom den bara används i vissa nätverk hos stora företag Wireless Protected Access (WPA) Standarden Wireless Protected Access (WPA) är en säkrare version av WEP. Tänk på följande om du vill använda WPA: - Testa först nätverket utan WPA för att vara säker på att nätverket fungerar som det ska. - WPA fungerar endast i infrastrukturnätverk. - WPA kräver en WPA-kompatibel åtkomstpunkt eller en åtkomstpunktrouter. - Alla inplanerade nätverksstationer måste stödja WPA. Vi rekommenderar inte att du blandar WPA- och WEP-säkrade datorer. - För Windows XP SP1 måste du ladda ner en uppdatering från för att kunna aktivera WPA. Tidigare versioner av Windows XP måste först uppgraderas till SP1 innan du kan installera WPAuppdateringen. Om du inte vill uppgradera Windows, använd det medföljande hjälpprogrammet (se kapitel 7.3) - Det finns två WPA-versioner: En företagsversion som bara kallas WPA och en enklare hemversion som kallas WPA-PSK. Använd WPA-PSK eftersom företagsversionen kräver en särskild autentiseringsserver i nätverket, som t.ex. RADIUS. 11

16 Setup (Inställningar): TRUST SPEEDSHARE TURBO PRO WIRELESS PCI ADAPTER 1) Kortet söker efter nätverket. Klicka på varningsballongen i hörnet av skärmen. Ett nytt fönster som i Figur 11 visas. 2) Fyll i samma nyckel som den du använde för att upprätta åtkomstpunkten. 3) Klicka på knappen Connect (Anslut). Anslutningen bör nu upprättas. Om anslutningen inte kan upprättas eller det inte går att överföra data: 4) Starta om Windows. 5) Öppna fönstret för den trådlösa anslutningen genom att klicka på varningsballongen i hörnet av skärmen. Fönstret i Figur 11 visas. Om du inte ser någon varningsballong, följ steg 1 till 5 från kapitel I en WPAkompatibel Windows XP-version ska skärmen se ut som i Figur 13, inte som i Figur 9a. 6) Klicka på knappen Advanced (Avancerat). 7) Välj WPA-PSK som autentisering. 8) Välj TKIP som datakryptering. 9) Ange nätverksnyckeln. Nyckeln fungerar som ett lösenord och måste vara identisk med den nyckel som du angav när du upprättade åtkomstpunkten. 10) Klicka på OK. 11) Vänta. Efter en stund visas ett meddelande för att bekräfta att du är ansluten. Om ett felmeddelande visas ska du kontrollera nätverksnyckeln och övriga inställningar. 7.4 Använda den trådlösa anslutningen efter lyckad installation När Windows meddelar att anslutningen är upprättad måste de grundläggande nätverksinställningarna fortfarande ställas in för att du ska kunna använda anslutningen. Mer information om detta hittar du i den medföljande Internetdelningsguiden. Eftersom Windows använder de vanligaste inställningarna som standard så är dessa vanligtvis de rätta för anslutning till en Internetrouter och nätverket är då klart för användning. För ad hoc-nätverk (utan åtkomstpunkt) kan du behöva ställa in IP-adressen manuellt för varje station, eftersom de vanliga, automatiska inställningarna inte fungerar i det fallet. Använd till den första stationen, till nästa osv. Observera att Windows XP och senare saknar stöd för NETBEUI-protokollet. Du måste därför upprätta ett TCP/IP-protokoll även om du inte vill ansluta till Internet alls. 8 Anslutningshastighet och kompatibilitet TRUST Speedshare Turbo Pro Wireless PCI adapter kan användas vid hastigheterna 108, 54, 48, 32, 24, 18, 12 MB/s. Dessutom kan du använda hastigheter från den äldre b-standarden. Produkten kan kombineras med Trust-produkter ur 22M/44M-serien och Qtec b-produkter med följande begränsningar. 1. Ad hoc-anslutningar fungerar bara med 11 MB/s. Övriga ad hoc-stationer i samma nätverk tvingas också att använda 11 MB/s. 12

17 2. Infrastrukturnätverk baserade på Qtec b-åtkomstpunkter fungerar endast med 11 MB/s. 3. Infrastrukturnätverk med Trust Home Wireless åtkomstpunkter (22M/44M) måste ställas in på 11 MB/s för att fungera. 4. Om du använder en åtkomstpunkt med 54 MB/s (802.11g) från Speedshare Turbo Pro-serien kan både stationer med 54 MB/s och 11 MB/s ansluta med sina egna hastigheter. Alltför mycket trafik med 11 MB/s gör dock att trafiken med 54 MB/s går betydligt långsammare. För bästa prestanda bör du använda g-produkten till den dator som troligtvis genererar mest trafik. 5. I läget 108 MB/s Turbo används två kanaler som har kopplats tillsammans. Funktionen fungerar bara med andra Speedshare Turbo Pro-produkter. Anmärkning om 11g-standarden/maxhastigheten 54 MB/s: Den verkliga hastigheten när två enheter är anslutna med 11g-standarden styrs dynamiskt av produktens drivrutin och beror på nätverkstrafiken (lägre hastighet används när det knappast finns någon trafik), signalstyrkan och störningar från reflektioner (se nedan) och störningar som orsakas av andra trådlösa produkter. Eftersom signalstyrka är viktig och den försvagas ju längre avstånd signalen måste färdas, så medför ett längre avstånd vanligtvis lägre hastighet. Begränsningarna ovan har delvis sina orsaker i grundläggande tekniska begränsningar och dels begränsningar som stipuleras av europeisk lagstiftning. R&TTE-reglerna tillåter inte att (nästan) inaktiva enheter använder hög bandbredd på 2,4 GHz-bandet. Anmärkning om placering: Betonggolv innehåller ofta metall, som kan orsaka störningar. Prova en annan plats med färre föremål som kan orsaka störningar så att du får bra kommunikation mellan enheterna. 9 Lägen för förbättrad prestanda Produktens prestanda kan förbättras när den kombineras med andra trådlösa nätverksprodukter i Speedshare Turbo Pro-serien. Du kan mer än fördubbla överföringshastigheten genom att aktivera lägen för förbättrad prestanda. Super-G Turbo Endast för infrastrukturnätverk. När läget är aktiverat används datakomprimering för att skapa ökad överföringshastighet. Begränsning: Fungerar bara tillsammans med trådlösa routrar i Turbo Pro-serien. Prestandan förbättras med högst 50 procent jämfört med standarden g. Både ad hoc-nätverk och infrastrukturnätverk. Läget måste aktiveras i den trådlösa routern eller den första stationen i ad hoc-nätverket. När läget är aktiverat används två kanaler parallellt för fördubblad överföringskapacitet. Begränsning: Fungerar bara tillsammans med trådlösa produkter i Turbo Pro-serien. Endast kanal 6. Sändningsavståndet kan bli mindre. Prestandan förbättras med upp till 100 procent jämfört med produkter som använder standarden g. Turbo och Super-G kan kombineras för ännu högre prestanda. I befintliga nätverk upptäcker produkten automatiskt att alternativet har aktiverats i åtkomstpunkten eller den trådlösa routern. Se produkternas handbok för mer information. 13

18 TRUST SPEEDSHARE TURBO PRO WIRELESS PCI ADAPTER Prestandan förbättras inte lika mycket om överföringen utsätts för kraftiga störningar eller avståndet mellan stationerna är långt. 10 Teknisk specifikation Godkända länder Använda radiofrekvenser (RF) Antal kanaler 13 Storbritannien, Tyskland, Belgien, Frankrike, Spanien, Portugal, Italien, Schweiz, Österrike, Danmark, Norge, Sverige, Finland, Nederländerna, Island, Irland, Grekland och Luxemburg MHz 2483,5 MHz Europa 2446,5 MHz 2483,5 MHz Frankrike (vissa områden) Datasäkerhet bitars WEP-kryptering, 802.1x åtkomstkontroll (via Windows XP & RADIUS Server), Wireless Protected Access (WPA) och WPA med PreShared Key (WPA-PSK). WPA stöds i Windows 98, Me, 2000 och XP. Moduleringshastighet Ethernet-standard(er) som stöds: Hastighet och avstånd på en öppen plats utan hinder. Minne (PCI-kort) Windows-stöd MAC OS-kompatibel 108/54/48/36/24/18/12/11/5,5/2/1 MB/s med automatisk fallback IEEE b (1/2/5,5/11MB/s), IEEE g (54MB/s), Atheros Super-G & Turbo (108 MB/s). 108 MB/s 20 m, 54 MB/s 30 m, 24 MB/s 40 m, 11MB/s 50 m, mindre än 11 MB/s upp till 100 m 8 kbit EEPROM Windows 98/Windows Me/Windows 2000/Windows XP Nej Tabell 3: Teknisk specifikation 11 Felsökning I det här kapitlet får du hjälp att lösa eventuella problem som kan uppstå Det går inte att skapa en anslutning Om datorn inte kan ansluta till servern eller en annan dator, kontrollera först följande. 1. Har drivrutinerna till Trust Speedshare Turbo Pro Wireless PCI adapter installerats korrekt? Drivrutinerna kan inte installeras om nätverkskortet är felaktigt eller inte satts i kortplatsen korrekt. 2. Är inställningarna rätt konfigurerade? 3. Har du valt de rätta drivrutinerna för den typ av nätverk du vill använda? Be nätverksadministratören ge dig mer information om nätverket. 4. Har du angett rätt värden för typ av programpaket och IP-adress? 5. Endast för ad hoc-nätverk: Har du angett en IP-adress till varje station? 14

19 11.2 Ingen anslutning i Microsoft Windows 98/Windows Me/Windows 2000/Windows XP Se även manualen som följer med Microsoft Windows för ytterligare information. Kontrollera följande: 1. Har TCP/IP-protokollet och Client for Microsoft networks installerats? Kontrollera egenskaperna för nätverket. Komponenterna är nödvändiga för en anslutning. Lägg vid behov till dessa komponenter genom at klicka på Add (Lägg till). 2. Har båda systemen samma arbetsgruppsnamn? Servern måste känna till arbetsgruppsnamnet. Ändra namnet vid behov. Kontakta nätverksadministratören om du inte känner till namnet på din arbetsgrupp. Arbetsgruppsnamnet kanske inte är samma som namnet i en annan dator i samma nätverk. Använd MSHOME som arbetsgruppnamn om du är osäker på vilket namn du ska använda Felsökning, lista över problem och orsaker Metod 1. Läs de lösningar som föreslås nedan. 2. Kontrollera om det finns uppdaterade FAQ, drivrutiner och bruksanvisningar på Internet ( Problem Orsak Möjlig lösning Det finns ingen ikon för nätverket på skrivbordet. Adaptern hittar inget nätverk. Övriga datorer i nätverket syns inte. Drivrutinerna har inte installerats (korrekt). Nätverksprotokollen har inte installerats korrekt. Fel nätverksnamn har angetts i hjälpprogrammet. Fel typ av nätverk har valts (t.ex. Ad hoc i stället för Infrastruktur). Det förekommer störningar mellan de trådlösa enheterna på grund av (metall-) föremål som påverkar radiosignalen. Inga arbetsstationer eller skrivare har delats med de övriga datorerna i nätverket. Nätverkskortet eller USBadaptern har inte loggats in på nätverket korrekt. Installera om drivrutinerna. Se Internetdelningsguiden. Ange korrekt nätverksnamn (SSID) (se kapitel 7.2). Välj en annan typ av nätverk (se kapitel 7). Prova en annan plats med färre föremål som kan orsaka störningar så att du får bra kommunikation mellan enheterna. Dela minst en arbetsstation eller en skrivare för att datorn ska synas i nätverket. Vänta cirka 20 sekunder och försök igen. 15

20 TRUST SPEEDSHARE TURBO PRO WIRELESS PCI ADAPTER Problem Orsak Möjlig lösning Nätverkskortet skapar en anslutning, men det går inte att överföra data. DHCP upprättas korrekt i routern, men den trådlösa klienten får inte någon IP-adress. Anslutningshastigheten är låg. Turboläget fungerar inte eller är väldigt långsamt. Datorns arbetsgruppsnamn är inte samma som för övriga datorer i nätverket. Kortet är defekt. Kabeln till åtkomstpunkten har inte anslutits (korrekt). Krypteringen/Autentisering en har ställts in felaktigt, lösenordet eller WEP- /WPA-nyckeln är fel. Krypteringen/Autentisering en har ställts in felaktigt, lösenordet eller WEP- /WPA-nyckeln är fel. Störningar från annan utrustning som använder 2,4 GHz-bandet. Ett annat nätverk använder samma kanal. Du har blandat boch g-produkter. Anslutning har gjorts med ett nätverk som ger högst 11 MB/s. Avståndet mellan datorn och åtkomstpunkten är för stort. Det är avstängt. Ändra arbetsgruppsnamnet i Nätverksegenskaper. Lämna tillbaka kortet till din återförsäljare. Anslut åtkomstpunkten korrekt. Se den medföljande användarhandboken. Kontrollera att inställningarna är identiska på båda sidor av anslutningen. Kontrollera att inställningarna är identiska på båda sidor av anslutningen. Minska avståndet eller flytta enheterna. Infrastruktur: byt kanalnummer på den trådlösa routern. Ad hoc: stäng ner alla stationer utom en, byt kanal på denna och starta de andra stationerna igen. Uppgradera det trådlösa nätverket till gkompatibla produkter. I ett nätverk med en långsammare anslutning kommer hastigheten alltid att vara lika snabb som den långsammaste länken. Större avstånd minskar anslutningshastigheten. Försök att komma närmare åtkomstpunkten för att öka anslutningshastigheten. Kontrollera anslutningshastigheten i nätverksegenskaperna för Windows. Det ska vara 108 MB/s. Hjälpprogrammet bör ange en hastighet på minst 54 MB/s. 16

21 Problem Orsak Möjlig lösning Problemet visas inte här. Endast för infrastrukturnätverk. Det finns användare med äldre b-produkter. Avståndet är för stort, störningar, kanalen används redan. En del av stationerna har stängt av turboläget eller stöder det inte. Vanliga frågor finns på Internet. Allmänt: Tekniken för trådlösa nätverk utvecklas hela tiden. Andra problem med nätverket. Avaktivera stöd för b genom att aktivera läget g only (endast g) i den trådlösa routern. Flytta enheten för att få bättre mottagning. Kontrollera om alla produkter stöder turboläget och har aktiverat det. Gå till för FAQ och annan produktinformation. Sök efter uppdateringar med jämna mellanrum. Se Se Felsökning: > Kundtjänst > Felsökning > Nätverk. Tabell 4: Felsökning Kontrollera FAQ (vanliga frågor) på Internet ( Du kan registrera din produkt på för att få optimal garanti, service och support. Dessutom informeras du då automatiskt om utvecklingen av din och andra Trust-produkter. Om du fortfarande skulle ha problem när du har följt dessa instruktioner kan du kontakta ett av våra Trust Customer Care Centres. Se till att du har följande uppgifter till hands: Produktnummer. Det är En bra beskrivning av vad det är som inte fungerar. En bra beskrivning av när problemet uppstår. Programvarans produktnummer för hjälpprogram och drivrutin (använd knappen About (Om) på skärmen till hjälpprogrammet för att hitta informationen). 17

22 TRUST SPEEDSHARE TURBO PRO WIRELESS PCI ADAPTER 12 Garantivillkor 1. Våra produkter har två års garanti som gäller från inköpsdatum. 2. Återlämna produkten till återförsäljaren om det är något fel på den, skicka med en förklaring av felet, inköpsbeviset och alla tillbehör. 3. Under garantiperioden ersätts produkten med en liknande modell om sådan finns. Om det inte finns någon liknande produkt repareras den. 4. Kontakta vår kundtjänst om komponenter som bruksanvisning, programvara eller annat saknas. 5. Garantin är ogiltig om produkten öppnas, om det finns mekaniska skador, om produkten har använts på fel sätt, om ändringar har utförts på produkten, om produkten har reparerats av tredje part, vid försummelse eller om produkten har använts för ett annat syfte än det den ursprungligen var avsedd för. 6. Undantag från garantin: Skada orsakad av olyckor eller katastrofer, som t.ex. brand, översvämning, jordbävning, krig, vandalisering eller stöld. Inkompatibilitet med annan maskinvara/programvara som inte anges i systemkraven. Tillbehör som t.ex. batterier, säkringar (i förekommande fall). 7. Tillverkaren kan under inga omständigheter hållas ansvarig för eventuell tillfällig skada eller följdskada, inklusive förlorad inkomst eller andra kommersiella förluster, som orsakas av användning av denna produkt. 18

23 CUSTOMER CARE CENTERS 24 HOURS free service: Residents in the UK and Ireland should contact: Mon - Fri From 8:00-16:00 UK Office Phone +44-(0) Fax +31-(0) I residenti in Italia possono contattare: lun - ven 9:00-13:00 / Ufficio italiano Telefono :00-18:00 Fax Les habitants de la France et de l Afrique du Nord peuvent contacter : Lundi-vendredi De 9:00 à 17:00 Bureau français Téléphone +33-(0) Fax +31-(0) Kontaktadresse für Einwohner Deutschlands: Mo Fr 9:00-17:00 Deutsche Geschäftsstelle Telefon TRUST ( ) Fax +31-(0) Los habitantes de España pueden ponerse en contacto con: Oficina española lun viernes De las 9:00 a las Teléfono +34-(0) :00 horas Fax +31-(0) Osoby mieszkające na terytorium Polski powinny skontaktować się: Od pon. do pt. w godz 09:00-17:00 Biuro w Polska Tel +48-(0) Fax +31-(0) Inwoners van Nederland kunnen contact opnemen met: ma vr 9:00-17:00 uur Kantoor Nederland Telefoon 0800-BELTRUST ( ) Fax +31-(0) All other countries / Alle anderen Länder / Tous les autres pays Tutti gli altri paesi / Todos los demás países / Alle andere landen European Head Office Mon - Fri Phone +31-(0) From 9:00-17:00 Fax +31-(0) L I F E I S M O R E! T R U S T U S T R U S T. C O M
