1 B R U K S A N V I S N I N G N I N I N I

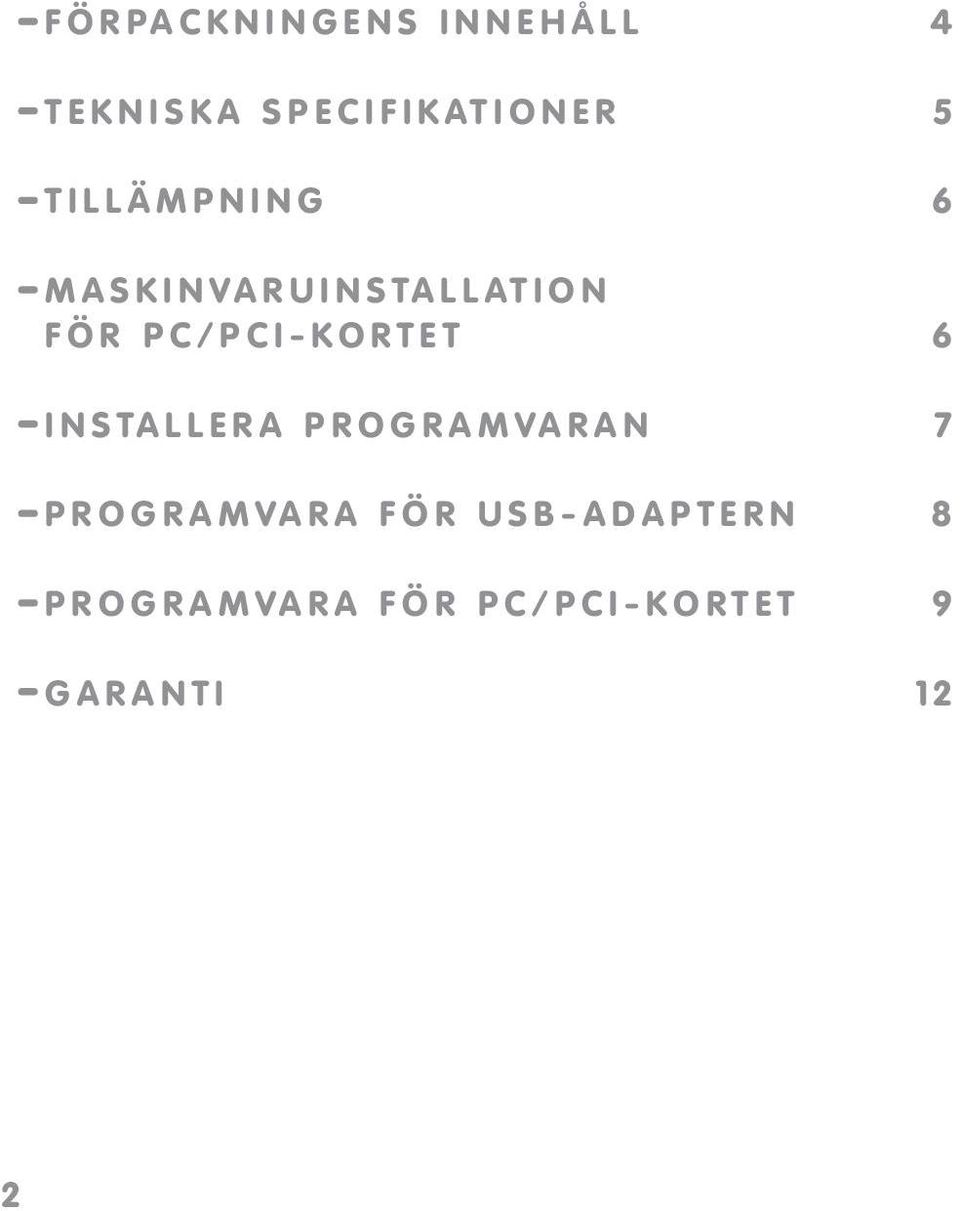

2 F Ö R P A C K N I N G E N S I N N E H Å L L 4 T E K N I S K A S P E C I F I K AT I O N E R 5 T I L L Ä M P N I N G 6 M A S K I N V A R U I N S TA L L AT I O N F Ö R P C / P C I - K O R T E T 6 I N S TA L L E R A P R O G R A M V A R A N 7 P R O G R A M V A R A F Ö R U S B - A D A P T E R N 8 P R O G R A M V A R A F Ö R P C / P C I - K O R T E T 9 G A R A N T I 1 2 2

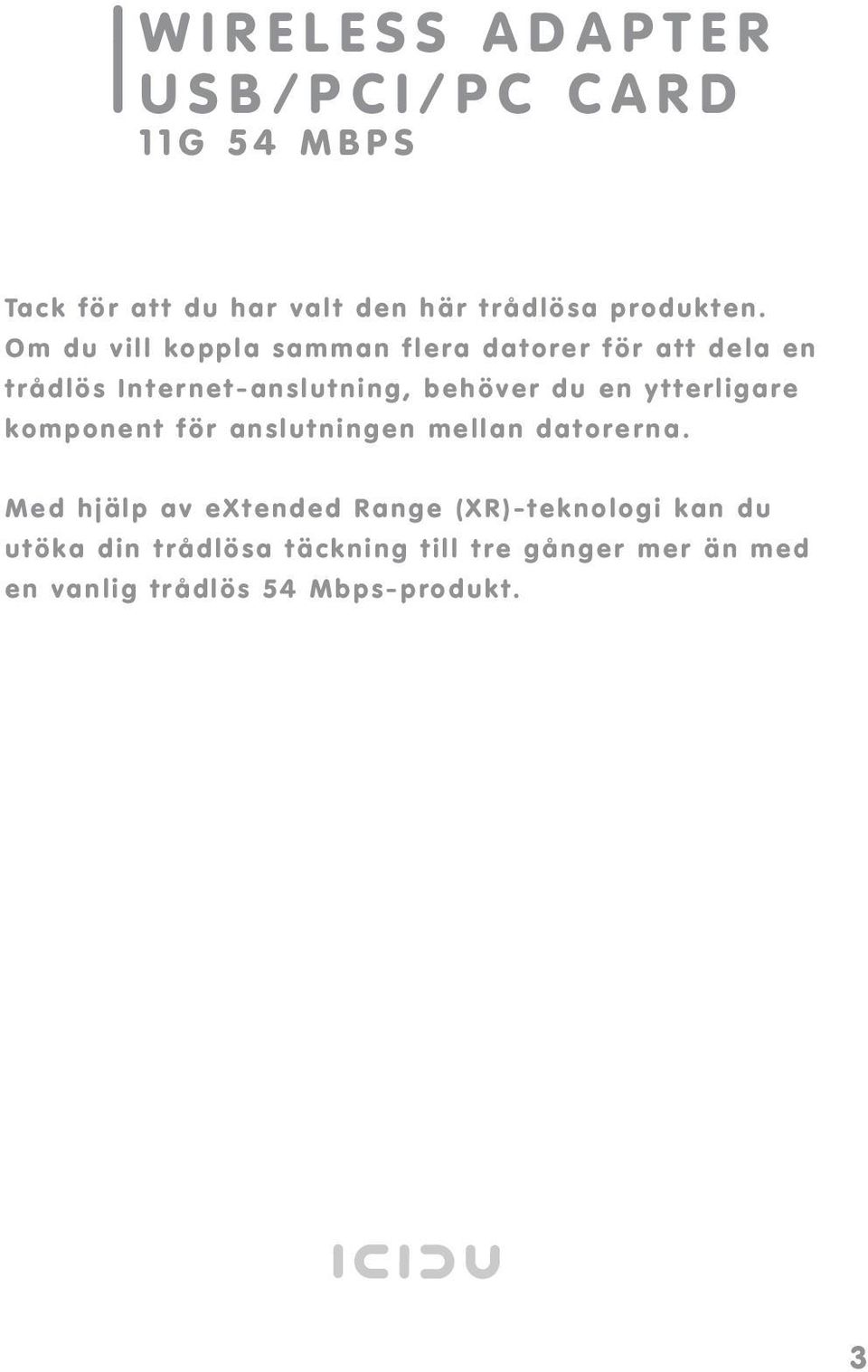

3 Ta c k f ö r a t t d u h a r v a l t d e n h ä r t r å d l ö s a p ro d u k t e n. O m d u v i l l k o p p l a s a m m a n f l e r a d a t o r e r f ö r a t t d e l a e n t r å d l ö s I n t e r n e t - a n s l u t n i n g, b e h ö v e r d u e n y t t e r l i g a r e k o m p o n e n t f ö r a n s l u t n i n g e n m e l l a n d a t o r e r n a. M e d h j ä l p a v e X t e n d e d R a n g e ( X R ) - t e k n o l o g i k a n d u u t ö k a d i n t r å d l ö s a t ä c k n i n g t i l l t r e g å n g e r m e r ä n m e d e n v a n l i g t r å d l ö s 5 4 M b p s - p ro d u k t. 3

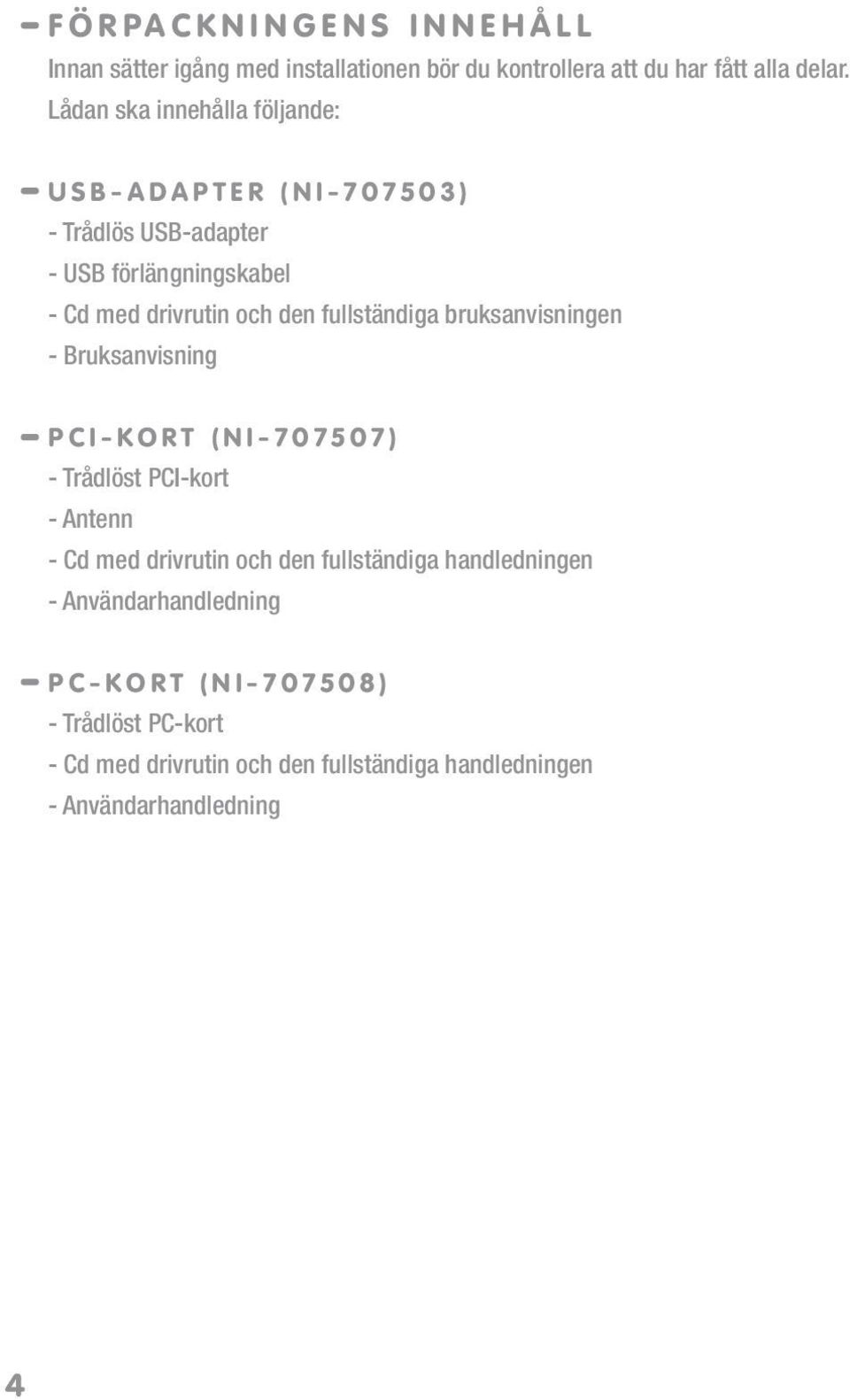

4 F Ö R P A C K N I N G E N S I N N E H Å L L Innan sätter igång med installationen bör du kontrollera att du har fått alla delar. Lådan ska innehålla följande: U S B - A D A P T E R ( N I ) - Trådlös USB-adapter - USB förlängningskabel - Cd med drivrutin och den fullständiga bruksanvisningen - Bruksanvisning P C I - K O R T ( N I ) - Trådlöst PCI-kort - Antenn - Cd med drivrutin och den fullständiga handledningen - Användarhandledning P C - K O R T ( N I ) - Trådlöst PC-kort - Cd med drivrutin och den fullständiga handledningen - Användarhandledning 4

5 T E K N I S K A S P E C I F I K AT I O N E R U S B - A D A P T E R g-protokoll för trådlös överföring - Kompatibelt med the IEEE802.11g- och IEEE802.11b-standard - Stöder WPA/WPA2 dataskydd, IEEE802.1x-autentisering, TKIP/AES-kryptering. - Stöder 54/48/36/24/18/12/9/6Mbps och 11/5.5/3/2/1Mbps dataöverföringshastighet för trådlöst LAN. - 64/128/152 bit WEP-kryptering - extended Range Technology - USB 2.0-gränssnitt och kompatibelt med USB Snabb dataöverföringshastighet max. 54Mbps. - Stöder Windows 98SE, ME, 2000, XP och Vista P C / P C I - K O R T g-protokoll för trådlös överföring - Kompatibelt med the IEEE802.11g- och IEEE802.11b-standard - Stöder WPA/WPA2 dataskydd, IEEE802.1x-autentisering, TKIP/AES-kryptering. - 64/128/152 bit WEP-kryptering - Löstagbar vändbar SMA-antenn 3dBi - extended Range Technology - 32-bit PCI-gränssnitt (PCI-kort) eller 32-bit CardBus-gränssnitt - Stöder Ad-Hoc och Infrastructure - Inbyggd antenn (PC-kort) - Stöder Windows 98SE, ME, 2000, XP och Vista 5

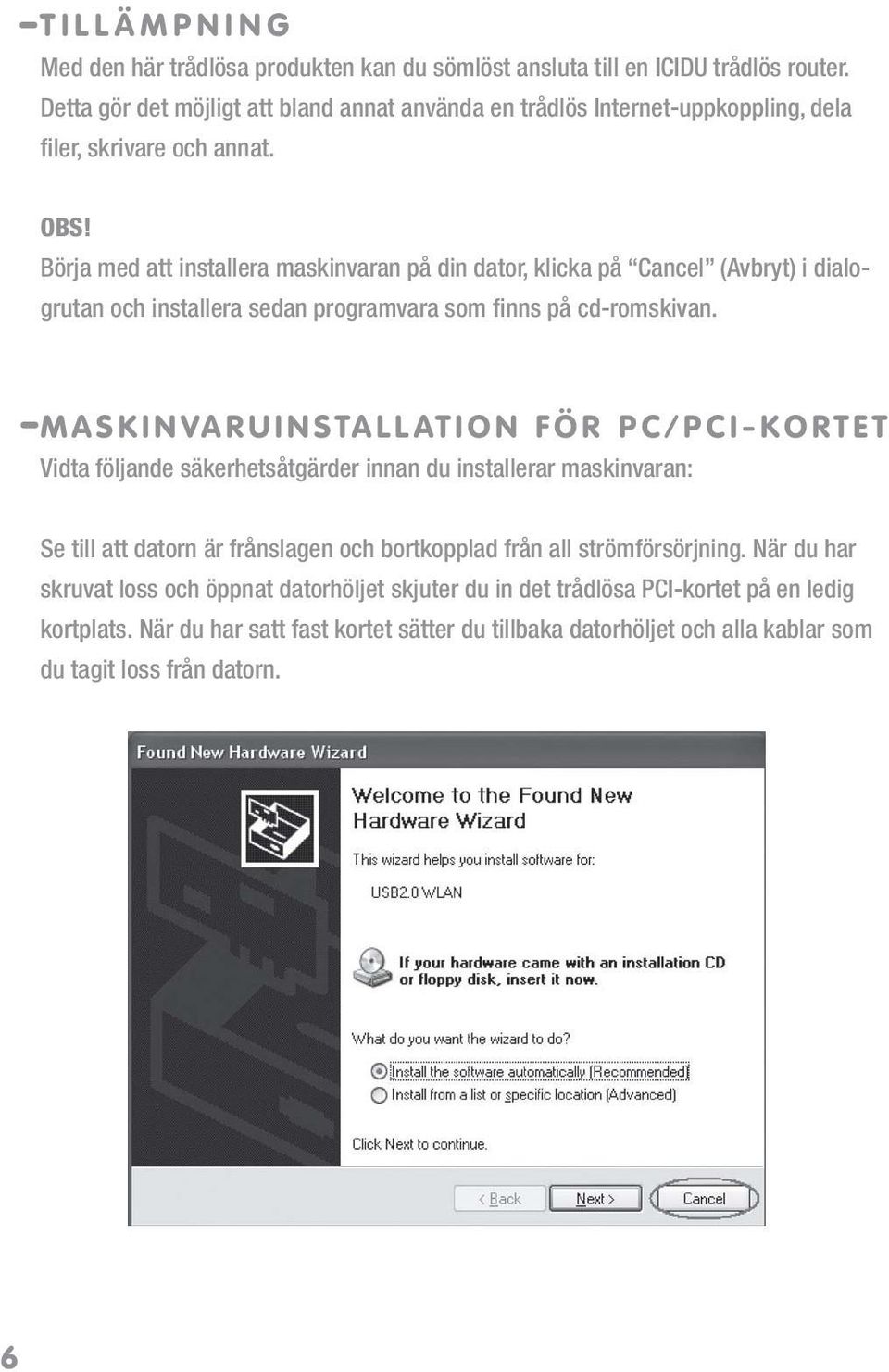

6 T I L L Ä M P N I N G Med den här trådlösa produkten kan du sömlöst ansluta till en ICIDU trådlös router. Detta gör det möjligt att bland annat använda en trådlös Internet-uppkoppling, dela filer, skrivare och annat. OBS! Börja med att installera maskinvaran på din dator, klicka på Cancel (Avbryt) i dialogrutan och installera sedan programvara som finns på cd-romskivan. M A S K I N VA R U I N S TA L L AT I O N F Ö R P C / P C I - K O R T E T Vidta följande säkerhetsåtgärder innan du installerar maskinvaran: Se till att datorn är frånslagen och bortkopplad från all strömförsörjning. När du har skruvat loss och öppnat datorhöljet skjuter du in det trådlösa PCI-kortet på en ledig kortplats. När du har satt fast kortet sätter du tillbaka datorhöljet och alla kablar som du tagit loss från datorn. 6

7 När du har installerat all maskinvara och startat om datorn, öppnas installationsguiden för ny maskinvara. Klicka på Avbryt. I N S TA L L E R A P R O G R A M V A R A N Beroende på vilken produkt och operativsystem du använder, följ instruktionerna nedan för att installera den trådlösa produkten. Nedan följer en specifikation av installationsfilens sökvägar. X står för enhetsbokstaven för din CD/DVD-spelare. Gå till Start Kör Installera USB-adaptern X:\USB\Drivers\Win2000_XP\setup.exe X:\USB\Drivers\Vista\setup.exe Installera PCI-kortet X:\PCI\Drivers\Win98SE_ME\setup.exe X:\PCI\Drivers\Win2000_XP\setup.exe X:\PCI\Drivers\Vista\setup.exe Installera PC-kortet X:\PCCARD\Drivers\Win98SE_ME\setup.exe X:\PCCARD\Drivers\Win2000_XP\setup.exe X:\PCCARD\Drivers\Vista\setup.exe 7

8 Under installationen visas ett meddelande med Windows logotest. Klicka på Fortsätt ändå. P R O G R A M V A R A F Ö R U S B - A D A P T E R N 8

9 P R O G R A M V A R A F Ö R P C / P C I - K O R T E T Klicka på Wireless Utility på skrivbordet. Följande fönster öppnas: Klicka på Scan (Sök). En lista över tillgängliga trådlösa nätverk visas, markera ditt nätverk och klicka på Activate (Aktivera). 9

10 På nästa skärm skriver du in ett profilnamn för ditt trådlösa nätverk. Klicka på fliken Securety (Säkerhet). Skriv in samma krypteringskod som för routern. Om krypteringskoden inte är rätt kan du inte koppla upp dig. När du har fört in alla nödvändiga uppgifter klickar du på Save (Spara). 1 0

11 Klicka på fliken Current status (Aktuell status) för att se status för ditt trådlösa nätverk. OBS! För att få ut största behållning av dina trådlösa nätverksprodukter, var god läs den fullständiga bruksanvisningen som finns på cd-romskivan. 1 1

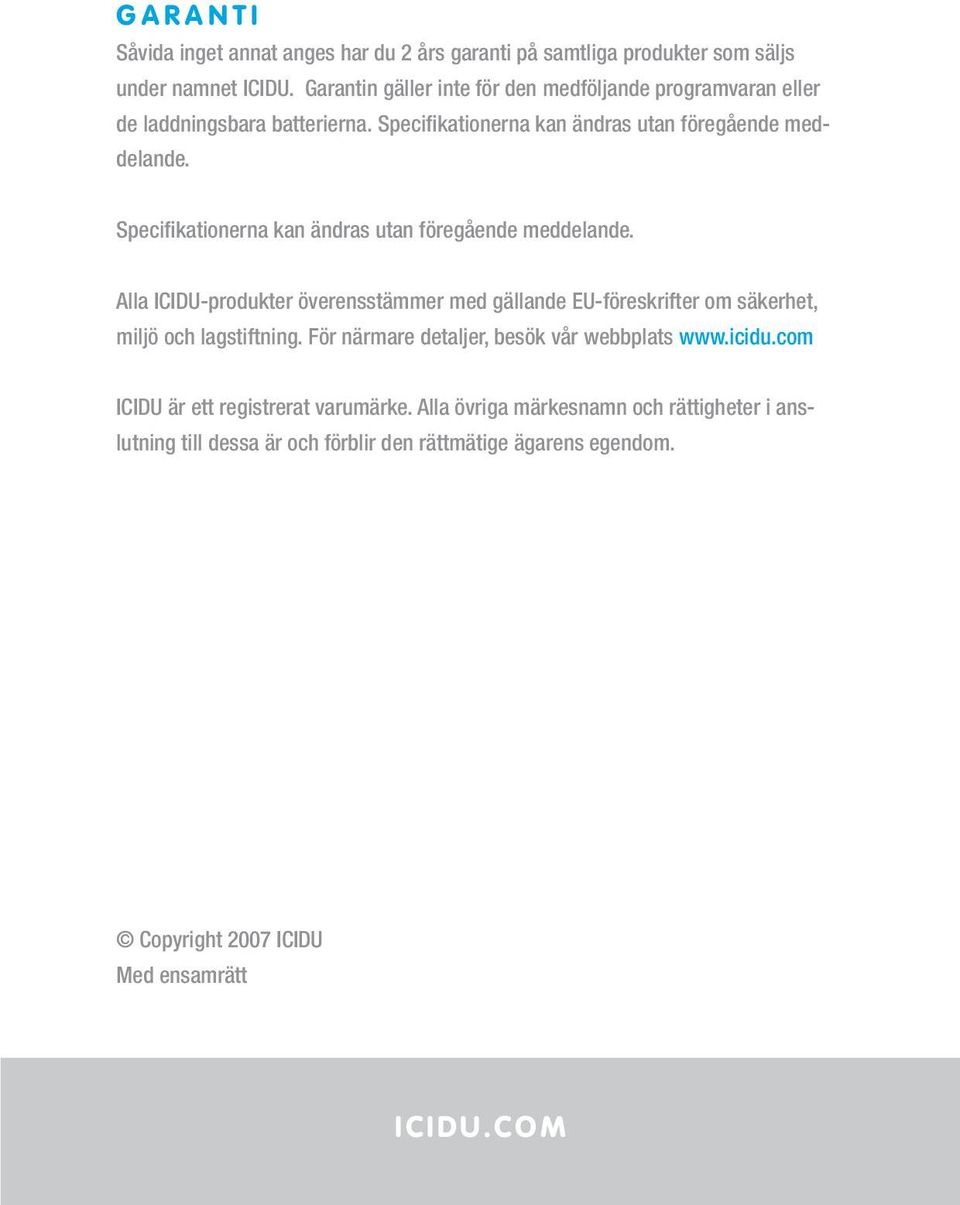

12 G A R A N T I Såvida inget annat anges har du 2 års garanti på samtliga produkter som säljs under namnet ICIDU. Garantin gäller inte för den medföljande programvaran eller de laddningsbara batterierna. Specifikationerna kan ändras utan föregående meddelande. Specifikationerna kan ändras utan föregående meddelande. Alla ICIDU-produkter överensstämmer med gällande EU-föreskrifter om säkerhet, miljö och lagstiftning. För närmare detaljer, besök vår webbplats ICIDU är ett registrerat varumärke. Alla övriga märkesnamn och rättigheter i anslutning till dessa är och förblir den rättmätige ägarens egendom. Copyright 2007 ICIDU Med ensamrätt 1 2 I CI DU.CO M
