CB534D CB534D XW. Vibrerande asfaltkompaktorer. Cat 3054C Turboladdad dieselmotor. Valsbred. Arbetsvikt (med ROPS-hytt)

Transkript

1 Vibrerande asfaltkompaktorer Cat 3054C Turboladdad dieselmotor Bruttovikt Valsbred Arbetsvikt (med ROPS-hytt) 97 kw/130 hk mm mm kg kg

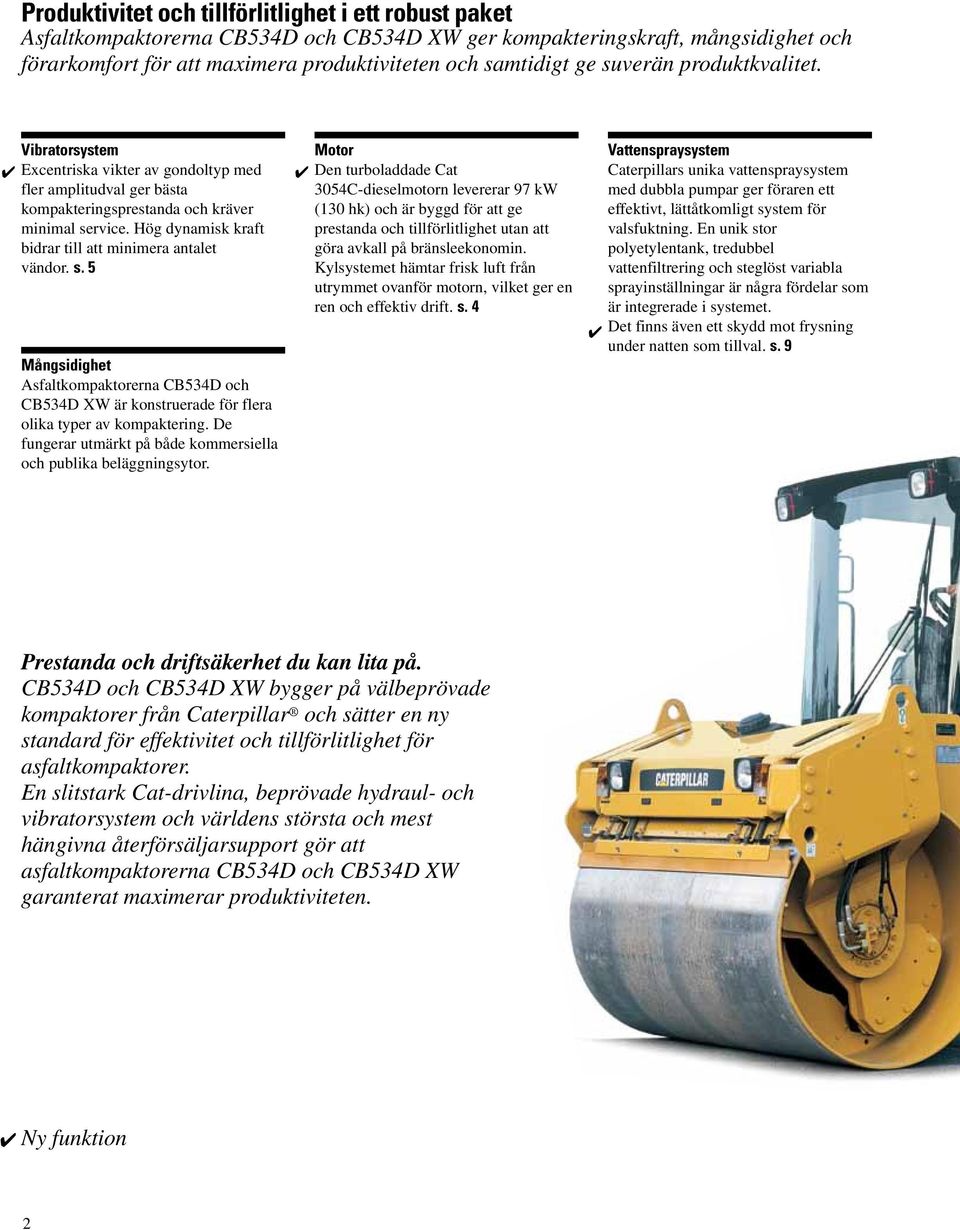

2 Produktivitet och tillförlitlighet i ett robust paket Asfaltkompaktorerna och ger kompakteringskraft, mångsidighet och förarkomfort för att maximera produktiviteten och samtidigt ge suverän produktkvalitet. Vibratorsystem Excentriska vikter av gondoltyp med fler amplitudval ger bästa kompakteringsprestanda och kräver minimal service. Hög dynamisk kraft bidrar till att minimera antalet vändor. s. 5 Mångsidighet Asfaltkompaktorerna och är konstruerade för flera olika typer av kompaktering. De fungerar utmärkt på både kommersiella och publika beläggningsytor. Motor Den turboladdade Cat 3054C-dieselmotorn levererar 97 kw (130 hk) och är byggd för att ge prestanda och tillförlitlighet utan att göra avkall på bränsleekonomin. Kylsystemet hämtar frisk luft från utrymmet ovanför motorn, vilket ger en ren och effektiv drift. s. 4 Vattenspraysystem Caterpillars unika vattenspraysystem med dubbla pumpar ger föraren ett effektivt, lättåtkomligt system för valsfuktning. En unik stor polyetylentank, tredubbel vattenfiltrering och steglöst variabla sprayinställningar är några fördelar som är integrerade i systemet. Det finns även ett skydd mot frysning under natten som tillval. s. 9 Prestanda och driftsäkerhet du kan lita på. och bygger på välbeprövade kompaktorer från Caterpillar och sätter en ny standard för effektivitet och tillförlitlighet för asfaltkompaktorer. En slitstark Cat-drivlina, beprövade hydraul- och vibratorsystem och världens största och mest hängivna återförsäljarsupport gör att asfaltkompaktorerna och garanterat maximerar produktiviteten. Ny funktion 2

3 Sikt Tack vare den odelade huven och de vertikala vinklade valsstöden har föraren god sikt över maskinens viktiga delar, som valskanter och valsytor, och runt maskinen. De vinklade stöden ger stort spelrum och god sikt vid arbete mot murar och väggar. s. 8 Förarplats De nya asfaltkompaktorerna och har utmärkt förarkomfort och sikt. Med lutande rattstång, handledsstöd vid driftspaken och omkopplare och mätare som är bekvämt placerade och grupperade ökar förarens produktivitet. Kraftiga isolerade fästen ger en mjuk körning. Maskiner med ROPS/FOPS-plattform har enkelt demonterbara ledstänger som kan justeras individuellt för att passa olika förare. För att FOPS-skyddet ska vara effektivt måste föraren sitta under skyddstaket. s. 6 50/50-ramstyrning och har 50/50-ramstyrning som ger en jämnt balanserad vikt längs hela maskinen. Det gör arbetet enklare eftersom båda valsarna går i samma spår även i svängar. En förskjuten ramled (tillval) förbättrar kontrollen och manövreringen ytterligare. s. 8 Servicevänlighet Den nykonstruerade, odelade glasfiberhuven fälls uppåt och framåt så att man kan komma åt motorn och punkter för dagligt underhåll. Punkterna för daglig kontroll går att nå från marknivå. Marknivåservice kan också utföras på vattenspraysystemet med pumpar, filter och avtappningsventiler som är grupperade och sitter centralt. Ett bakmonterat kylsystem med luftintag minskar behovet av rengöring. Intervallet för motoroljebyte är förlängt från 250 till 500 timmar. Vibratorlagrens smörjintervall på 3 år/3 000 timmar minimerar underhållet och ger maximal produktivitet. Ramstyrningens ramledsområde har livstidstätade lager som aldrig behöver underhållas. s. 10 Komfort och servicevänlighet som du förtjänar. Förarhytten ger en bekväm och användarvänlig miljö som förbättrar effektiviteten. Förenklad serviceåtkomst och längre serviceintervall minimerar tiden för underhåll och ökar maskinens effektivitet. 3

4 Caterpillar 3054C dieselmotor En avancerad fyrcylindrig motor som ger enastående prestanda och tillförlitlighet. Turboladdad med luft-till-luft-efterkylning. Turboladdad för högsta prestanda och effektivitet, särskilt på hög höjd upp till meter utan effektreducering. Direktinsprutning. Direktinsprutning av bränslet ger maximal effektivitet. Oljepump. En lågt monterad oljepump ger snabb startsmörjning. Bränsleeffektivitet. 3054C-motorn levererar 97 kw (130 hk) vid varv/min, vilket ger hög bränsleeffektivitet. Utsläppskrav. Motorn uppfyller utsläppskraven enligt EU-direktiv 97/68/EG steg II. POR-hydraulsystem (Pressure Override) Bränsleeffektivitet och massor av hästkrafter för att tillgodose alla prestandabehov. Jämförelse av effektförbrukning % Max hk Tid Med POR-ventil / Utan POR-ventil Konkurrent Effekt som sparas med POR-ventilen Driv- och vibrationskretsar. Driv- och vibrationskretsarna använder motoreffekten effektivt, men utan att göra avkall på prestanda. POR-ventil. Balanserar kraven på motoreffekt. Lättmanövrerat vibratorsystem. Det ger massor av effekt och mycket god respons vid start och stopp av maskinen på varje vända. 4

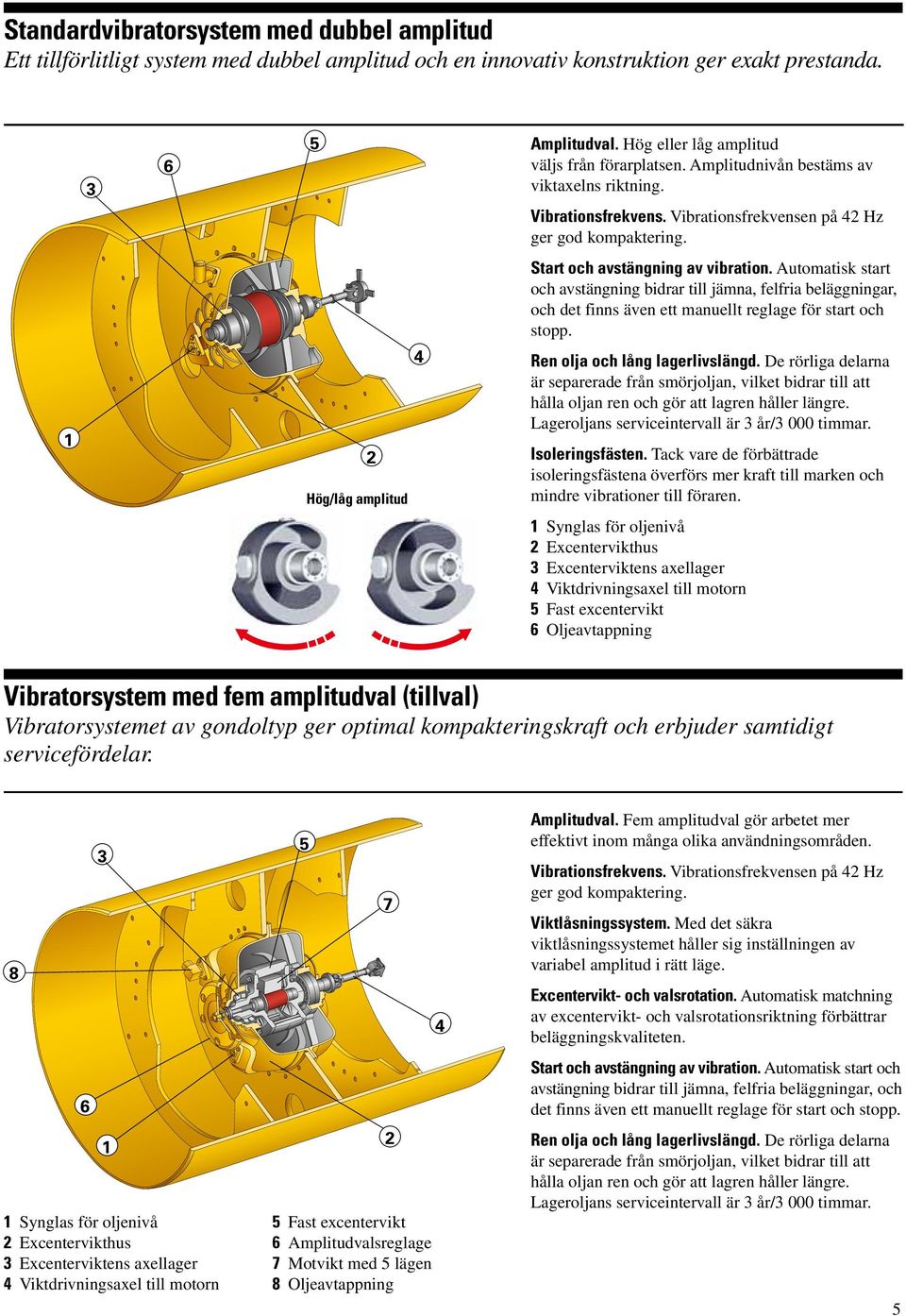

5 Standardvibratorsystem med dubbel amplitud Ett tillförlitligt system med dubbel amplitud och en innovativ konstruktion ger exakt prestanda Amplitudval. Hög eller låg amplitud väljs från förarplatsen. Amplitudnivån bestäms av viktaxelns riktning. Vibrationsfrekvens. Vibrationsfrekvensen på 42 Hz ger god kompaktering. Start och avstängning av vibration. Automatisk start och avstängning bidrar till jämna, felfria beläggningar, och det finns även ett manuellt reglage för start och stopp Hög/låg amplitud Ren olja och lång lagerlivslängd. De rörliga delarna är separerade från smörjoljan, vilket bidrar till att hålla oljan ren och gör att lagren håller längre. Lageroljans serviceintervall är 3 år/3 000 timmar. Isoleringsfästen. Tack vare de förbättrade isoleringsfästena överförs mer kraft till marken och mindre vibrationer till föraren. 1 Synglas för oljenivå 2 Excentervikthus 3 Excenterviktens axellager 4 Viktdrivningsaxel till motorn 5 Fast excentervikt 6 Oljeavtappning Vibratorsystem med fem amplitudval (tillval) Vibratorsystemet av gondoltyp ger optimal kompakteringskraft och erbjuder samtidigt servicefördelar Synglas för oljenivå 2 Excentervikthus 3 Excenterviktens axellager 4 Viktdrivningsaxel till motorn Fast excentervikt 6 Amplitudvalsreglage 7 Motvikt med 5 lägen 8 Oljeavtappning 4 Amplitudval. Fem amplitudval gör arbetet mer effektivt inom många olika användningsområden. Vibrationsfrekvens. Vibrationsfrekvensen på 42 Hz ger god kompaktering. Viktlåsningssystem. Med det säkra viktlåsningssystemet håller sig inställningen av variabel amplitud i rätt läge. Excentervikt- och valsrotation. Automatisk matchning av excentervikt- och valsrotationsriktning förbättrar beläggningskvaliteten. Start och avstängning av vibration. Automatisk start och avstängning bidrar till jämna, felfria beläggningar, och det finns även ett manuellt reglage för start och stopp. Ren olja och lång lagerlivslängd. De rörliga delarna är separerade från smörjoljan, vilket bidrar till att hålla oljan ren och gör att lagren håller längre. Lageroljans serviceintervall är 3 år/3 000 timmar. 5

6 Förarplats Ergonomiskt utformad för maximal effektivitet och med utmärkt sikt och komfort. Säte. Det bekväma och hållbara sätet kan justeras framåt och bakåt och har justerbar fjädringsstyvhet, uppfällbara armstöd och ett 76 mm brett rullbälte. Förarplats. Den isolerade förarhytten med fyra kraftiga gummifästen begränsar maskinvibrationerna som överförs till förarhytten. Golvmatta. Golvmattan av gummi ger säkert fotfäste och bidrar till att ytterligare isolera föraren från maskinvibrationer och buller. Driftmätare. Styrkonsolen och instrumenteringen kan justeras steglöst inom lutningsområdet till det läge som föraren önskar. Hela konsolen kan lutas för att underlätta på- och avstigning. Instrumentpanel. Maskinens mätare sitter på den justerbara främre rattstången för att ge bra överblick under användning. På instrumentpanelen sitter bränslemätaren, mätaren för vibrationer per minut (VPM) (tillval) samt en felindikeringspanel med nio lysdioder. Indikeringspanel. Felindikeringspanelen är ett varningssystem i tre nivåer som underrättar föraren om onormala situationer med en visuell varning och ett felvarningslarm. Driftspak. Med den ergonomiska driftspaken med flera funktioner är det enklare att reglera körhastighet, vibration av/ på, vattenspray av/på, signalhorn och valsförskjutning (tillval). Kontrollpanel. Samtliga kontrollpanelens grupperade reglage är inom räckhåll för föraren. Instrument och reglage. Instrumenten och reglagen rör sig med konsolen och håller sig i samma läge i förhållande till föraren. Ledstänger. Enkelt demonterbara ledstänger kan justeras för att passa föraren. 6

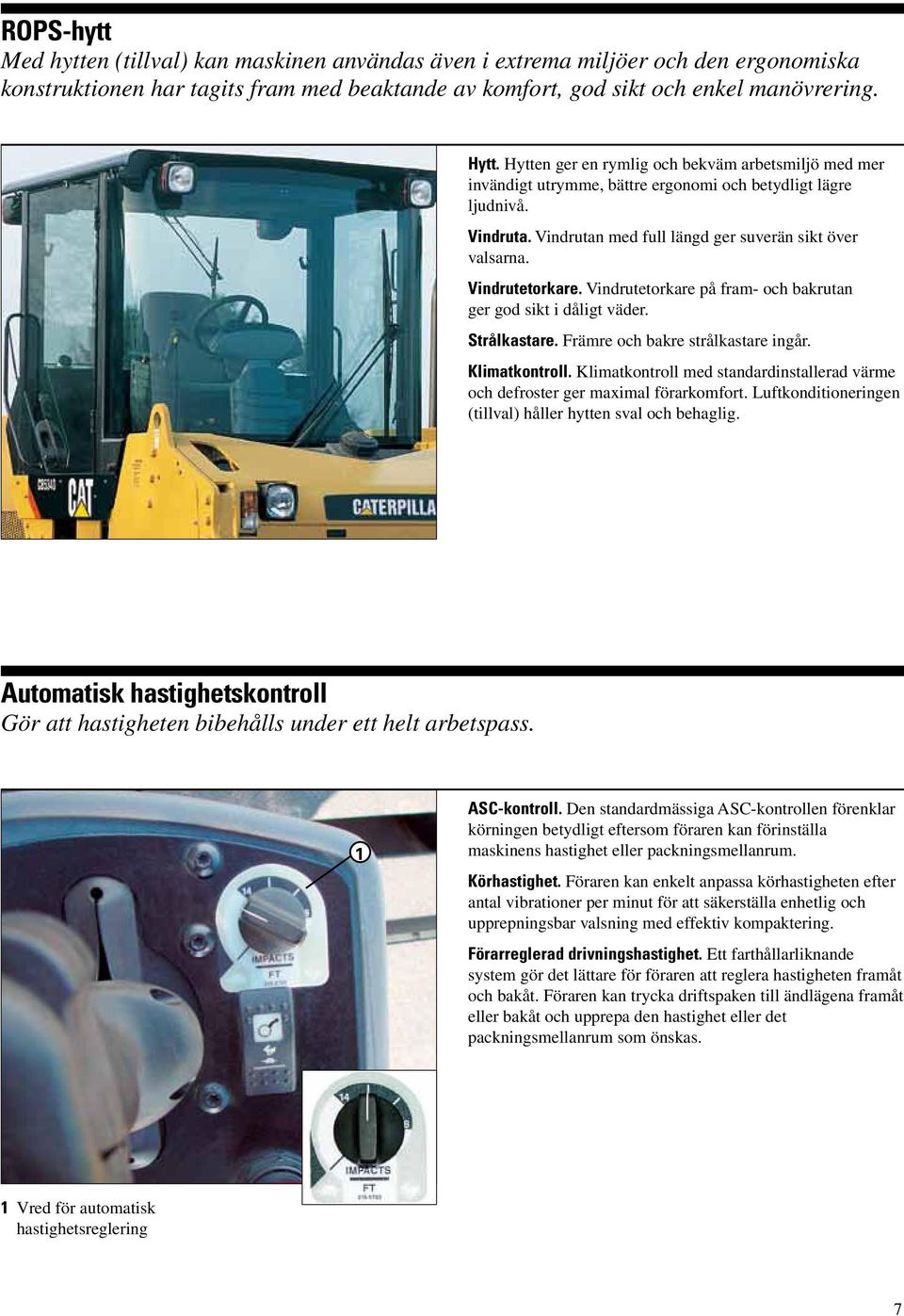

7 ROPS-hytt Med hytten (tillval) kan maskinen användas även i extrema miljöer och den ergonomiska konstruktionen har tagits fram med beaktande av komfort, god sikt och enkel manövrering. Hytt. Hytten ger en rymlig och bekväm arbetsmiljö med mer invändigt utrymme, bättre ergonomi och betydligt lägre ljudnivå. Vindruta. Vindrutan med full längd ger suverän sikt över valsarna. Vindrutetorkare. Vindrutetorkare på fram- och bakrutan ger god sikt i dåligt väder. Strålkastare. Främre och bakre strålkastare ingår. Klimatkontroll. Klimatkontroll med standardinstallerad värme och defroster ger maximal förarkomfort. Luftkonditioneringen (tillval) håller hytten sval och behaglig. Automatisk hastighetskontroll Gör att hastigheten bibehålls under ett helt arbetspass. 1 ASC-kontroll. Den standardmässiga ASC-kontrollen förenklar körningen betydligt eftersom föraren kan förinställa maskinens hastighet eller packningsmellanrum. Körhastighet. Föraren kan enkelt anpassa körhastigheten efter antal vibrationer per minut för att säkerställa enhetlig och upprepningsbar valsning med effektiv kompaktering. Förarreglerad drivningshastighet. Ett farthållarliknande system gör det lättare för föraren att reglera hastigheten framåt och bakåt. Föraren kan trycka driftspaken till ändlägena framåt eller bakåt och upprepa den hastighet eller det packningsmellanrum som önskas. 1 Vred för automatisk hastighetsreglering 7

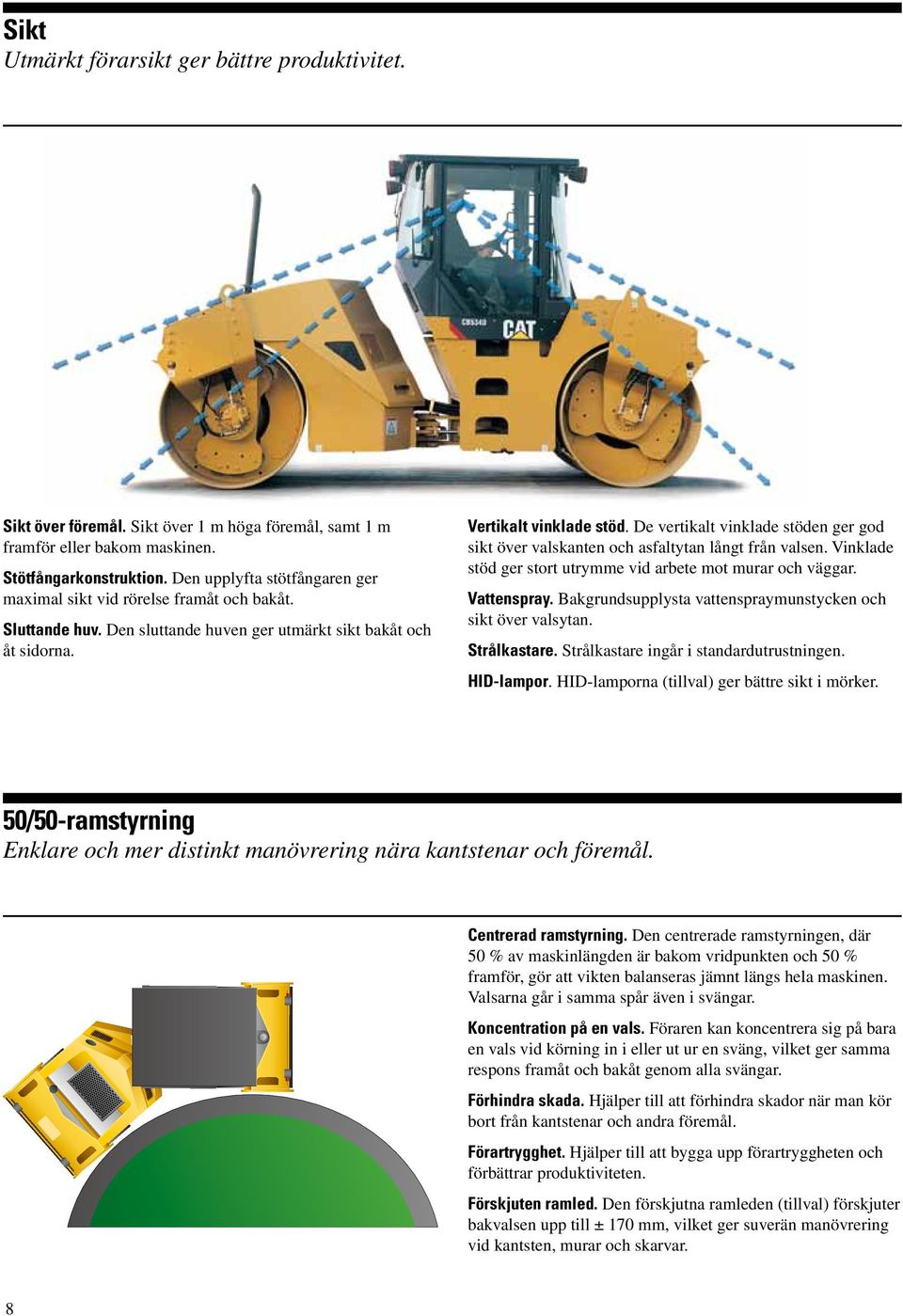

8 Sikt Utmärkt förarsikt ger bättre produktivitet. Sikt över föremål. Sikt över 1 m höga föremål, samt 1 m framför eller bakom maskinen. Stötfångarkonstruktion. Den upplyfta stötfångaren ger maximal sikt vid rörelse framåt och bakåt. Sluttande huv. Den sluttande huven ger utmärkt sikt bakåt och åt sidorna. Vertikalt vinklade stöd. De vertikalt vinklade stöden ger god sikt över valskanten och asfaltytan långt från valsen. Vinklade stöd ger stort utrymme vid arbete mot murar och väggar. Vattenspray. Bakgrundsupplysta vattenspraymunstycken och sikt över valsytan. Strålkastare. Strålkastare ingår i standardutrustningen. HID-lampor. HID-lamporna (tillval) ger bättre sikt i mörker. 50/50-ramstyrning Enklare och mer distinkt manövrering nära kantstenar och föremål. Centrerad ramstyrning. Den centrerade ramstyrningen, där 50 % av maskinlängden är bakom vridpunkten och 50 % framför, gör att vikten balanseras jämnt längs hela maskinen. Valsarna går i samma spår även i svängar. Koncentration på en vals. Föraren kan koncentrera sig på bara en vals vid körning in i eller ut ur en sväng, vilket ger samma respons framåt och bakåt genom alla svängar. Förhindra skada. Hjälper till att förhindra skador när man kör bort från kantstenar och andra föremål. Förartrygghet. Hjälper till att bygga upp förartryggheten och förbättrar produktiviteten. Förskjuten ramled. Den förskjutna ramleden (tillval) förskjuter bakvalsen upp till ± 170 mm, vilket ger suverän manövrering vid kantsten, murar och skarvar. 8

9 Vattenspraysystem Ett korrosionsbeständigt system och lång livslängd på komponenterna ger tillförlitlig drift Påfyllningsport för vatten 2 Spraymunstycke med filter 3 Vattenspridarmatta 4 Vattenfilter 5 Vattenpumpar 6 Vattentankavtappning Reservpump för vattenspray. Ett komplett reservsystem som styrs från förarplatsen. Spraykapacitet. Konstant eller intermittent spraykapacitet ger längre drifttid mellan påfyllningarna. Den intermittenta sprayen är steglöst variabel vilket gör att det kan finjusteras under alla förhållanden. Vattenmunstycken. Vattenmunstycken med högt flöde tillför mer vatten till valsen vid ovanligt torra förhållanden. Service från marknivå. Servicearbete kan utföras från marknivå på vattenspridar- och kokosmattorna som finns som tillval. Sprayarmar. De bakgrundsupplysta sprayarmarna ger föraren bättre sikt över valsytan och vattensprayen. Vattenfiltrering. Tredubbel vattenfiltrering gör att stilleståndstiden på grund av igensättning av systemet minskar. Sprayarmslucka. Sprayarmsluckan med snabbkoppling skyddar spraystrålen mot vind (visas öppnad). Sprayreglage. Av/på-reglaget för sprayning sitter på driftspaken för att förenkla körningen. Pumpsystem. Tack vare tvåpumpssystemet där bara en pump arbetar åt gången kan pumpen användas dubbelt så länge. Inställning av pumpreglage. Automatisk inställning av pumpreglaget väljer vatten från en pump under körning framåt och från den andra pumpen under körning bakåt. Pumparna stängs av när driftspaken är i friläge. Systemet använder pumparna lika mycket för att de ska ha samma livslängd. Ett manuellt inbrytningsreglage ingår. Vattenpumpar och linjemonterade filter. Vattenpumparna och de linjemonterade filtren är bekvämt grupperade och sitter vid ramstyrningen för att förenkla servicearbetet. Vattenpumpar med lång livslängd. Vattenpumparna med lång livslängd är självluftande och tryckreglerande för att ge bästa sprayning och flöde. Polyetylentank. En högkapacitetstank av polyetylen är inbyggd i maskinramen, vilket ger en enda påfyllningspunkt och en avtappningspunkt och gör att den kan användas längre. Frostskydd. Frostskyddssatsen (tillval) inkluderar en linjemonterad flaska med frostskyddsvätska som gör att föraren kan pumpa in frostskyddsvätska i systemet (finns ej till maskiner med hytt). 9

10 Tillförlitlighet och servicevänlighet Asfaltkompaktorerna och fortsätter att leverera den enastående tillförlitlighet och servicevänlighet som du förväntar dig av Caterpillar. Uppfällbar huv. Den stora, uppfällbara huven ger enkel åtkomst till rutinunderhållspunkter. Via huven kan man också komma åt motorns övre del. Huvkonstruktion. Huven lyfts vertikalt för att underlätta rutinunderhållet när du står nära andra maskiner och byggnader. Servicearbete från marknivå. Servicearbete från marknivån förenklar rutinunderhållet med hydraulkomponenter som utformats för att ge enkel åtkomst. Maskinunderhåll. Den permanent tätade ramleden gör det övergripande maskinunderhållet enklare. Oljebadssmörjning. Oljebadssmörjning av excentervikternas lager gör att intervallet för rutinunderhåll minskar till 3 år/3 000 timmar. Spraymunstycken och filter. Vattenspraymunstyckena och filtren kan enkelt tas ut för hand utan specialverktyg. Enkel åtkomst. Vattensystemets pumpar, filter och tankdränering sitter centralt på marknivå för att ge enkel åtkomst. Product Link. Maskinen är förberedd för Product Link. CPLS (Caterpillar Product Link System) förenklar spårningen av maskinparker vilket ger maximal produktionstid och minimala reparationskostnader. Den har automatisk lokalisering av maskiner och timuppdatering. Finns hos Caterpillar-återförsäljaren. Självjusterande blad. De självjusterande bladen är konstruerade för att slitas jämnt och vara underhållsfria. För att minska slitaget är bladen monterade så att du enkelt kan komma åt att byta dem från marknivå. Bladen fälls upp under körning på väg. Avståndsmonterade nipplar. Avståndsmonterade nipplar förenklar dränering av hydraul- och bränsletankarna. Hydrauliska testportar. Hydrauliska testportar med snabbkoppling förenklar systemdiagnostiken. Snabbstartsfäste. Avståndsmonterat snabbstartsfäste underlättar hjälpstart. 10

11 Motor Styrning Bromsar Caterpillar 3054C-dieselmotorn med fyrtaktscykel och fyra cylindrar uppfyller utsläppskraven enligt EU-direktiv 97/68/EG steg II. Värden vid varv/min kw hk Bruttoeffekt Nettoeffekt EEG 80/ ISO Angiven nettoeffekt är effekten vid svänghjulet när motorn är utrustad med fläkt, luftrenare, ljuddämpare och generator. Ingen effektreducering krävs upp till en höjd på m. Mått Cylinderdiameter 105 mm Slaglängd 127 mm Cylindervolym 4,4 liter Luftrenare av torrluftstyp med dubbla element och indikator för begränsning. 12 V elektriskt startsystem med 80 A generator och ett underhållsfritt Cat-batteri på 12 V med 950 kallstartsampere. Motorns varvtalsreglage är ett elektriskt reglage med två lägen. Ett prioritetsstyrt hydrauliskt servostyrsystem ger smidig styrning. Ratten och rattstången av biltyp är integrerade med förarens vridbara plattform och gör att man kan styra från flera olika positioner. Minsta vändradie Inre mm mm Yttre mm mm Styrningsvinkel (varje riktning) ± 40 Hydraulsystem Cylinderdiameter på 102 mm, dubbelverkande cylindrar som drivs av en kugghjulspump. Kapacitet vid varv/min 57 l/min Färdbromsfunktioner Ett hydrostatiskt system med sluten krets ger dynamisk bromsning under drift. Nöd- och parkeringsbromsfunktioner* Fjäderaktiverad, hydrauliskt frigjord broms på främre och bakre valsen. Aktiveras med en omkopplare på konsolen eller automatiskt när trycket försvinner i bromskretsen eller när motorn stängs av. En manuell frigöringspump ingår. * Alla maskiner som säljs inom EU har en bromsfrigöringspump som gör att nödbromssystemet kan frigöras manuellt vid bärgning. Bromssystemet uppfyller EN 500. Växellåda Ram Ljud En kolvpump med variabel slagvolym matar ett trycksatt flöde till två hydraulmotorer med två varvtalslägen som driver den främre och bakre valsen via planetväxlar. En driftspak som sitter på reglagekonsolen ger smidig hydrostatisk reglering av maskinens steglöst variabla hastigheter både framåt och bakåt. Hastighet (framåt och bakåt) Låg 7,3 km/h Hög 13,0 km/h Tillverkad av högvärt och valsat plattstål. Ramen är fäst vid ramstyrningens pivå. 50 % av maskinen är bakom ramstyrningens pivå och 50 % är framför. De båda sektionerna är fästa med två härdade stålbultar som hålls upp av kraftiga rullager. En vertikal axel ger en styrningsvinkel på ±40 och ramen/oket ger ±4 pendling. Det gör att körningen blir mjuk, valsbelastningen jämn och att inget underhåll behövs. Ljudnivå hos föraren. Ljudnivån hos föraren enligt ISO 6394 är 69 db(a) i en hytt från Caterpillar, som är rätt monterad och underhållen samt testad med dörrar och fönster stängda. Yttre ljudnivå. Den yttre ljudnivån är 111 db(a) och har uppmätts enligt de procedurer och förhållanden som anges i 2000/14/EG. / specifikationer 11

12 Instrumentering Valsspraysystem Vibratorsystem Instrumentpanelen sitter framför föraren och innefattar hastighetsmätare, vibrationsvarvräknare, vibrationslägesväljare, strömbrytare till lampor, timmätare, indikatorlampa för generatorn, bränslemätare, vattentankmätare och varningslampor. Ett larm ljuder och varningslamporna tänds om det blir onormala förhållanden i motoroljetryck, motorns kylvätsketemperatur eller laddtryck. Det sitter även arbetslampor på instrumentpanelen. De tänds när man aktiverar vibratorsystemet, valsspraysystemet, neutralläget eller parkeringsbromsen. Maskinens reglage sitter på förarens högra sida, på reglagekonsolen. De här reglagen innefattar startomkopplare med kallstartshjälp, elektronisk varvtalsreglering, driftspak, hastighetsväljare, reglage för ASC (automatic speed control), omkopplare för valssprayning, vibrationsomkopplare, signalhorn och omkopplare för nödbroms/ parkeringsbroms. Elsystemets säkringar och reläer sitter på sidan av reglagekonsolen. Hela valsspraysystemet är korrosionsbeständigt och har en stor vattentank med en påfyllningsöppning och en tömningsventil. Systemet består av två membranpumpar som drivs av elmotorer. Endast en pump åt gången är i drift och försörjer båda valssprayarmarna med trycksatt vatten. Pumpen styrs från förarplatsen. Systemet har en komplett reservfunktion som styrs från förarplatsen. Sprayningen kan ställas in på kontinuerlig, för maximal vätning, eller intermittent, för att maximera tiden mellan påfyllningarna. I läget "Auto" hämtas vatten från den ena pumpen vid körning framåt och från den andra vid körning bakåt. Varje vals har nio spraymunstycken som enkelt kan tas bort för hand om de ska bytas ut eller rengöras. Vattenkapacitet Arbets- och transportvikt Vikterna som visas är ungefärliga och inkluderar smörjmedel, kylvätska, 80 kg förarvikt, full bränsletank, fullt hydraulsystem och halvfulla vattentankar liter Arbetsvikt med ROPS-hytt kg kg med ROPS kg kg utan ROPS kg kg Transportvikt med ROPS-hytt kg kg med ROPS kg kg utan ROPS kg kg Genomsnittligt statiskt linjärt tryck (vid vals) med ROPS-hytt 30,7 kg/cm 29,4 kg/cm med ROPS 29,4 kg/cm 28,3 kg/cm utan ROPS 28,6 kg/cm 27,5 kg/cm Valsbredd mm mm Valsdiameter mm Valshöljets tjocklek 18 mm Vikt vid främre vals (ROPS-hytt) kg kg Vikt vid bakre vals (ROPS-hytt) kg kg Excenterviktdrivning Hydraulisk Viktfördelning fram/bak 51/49 % 51/49 % Frekvens 42 Hz Nominell amplitud / mm Amplituder Två Fem Hög 0,83/0,77 1,05/0,86 Mellanhög 0,91/0,75 Mellan 0,72/0,58 Mellanlåg 0,54/0,45 Låg 0,33/0,27 0,33/0,26 Centrifugalkraft per vals kn Amplituder Två Fem Hög Mellanhög 97 Mellan 77 Mellanlåg 58 Låg Rymduppgifter service liter Bränsletank 219 Kylsystem 20 Motorolja med filter 9 Smörjning av vibratorlager 20 Hydraultank 60 Filtreringssystem 10 mikrometer 12 / specifikationer

13 Mått Alla måttuppgifter är ungefärliga. C D G H mm A Längd B Bredd C Höjd vid ratten D Höjd vid övre delen av ROPS Höjd vid övre delen av ROPS-hytten E Valsbredd F A E B mm F Hjulbas G Avstånd till kantsten (vertikalt) 870 H Markfrigång 306 Minsta vändradie: Valskantens insida Valskantens utsida Fullständig kundsupport Servicekapacitet. Det mest hängivna systemet för återförsäljarsupport som garanterar snabb service, oavsett om det sker i återförsäljarens verkstad eller ute på fältet av utbildade tekniker som använder modernaste verktyg och teknik. Tillgång till reservdelar. De flesta delarna finns hos återförsäljaren när du behöver dem. Datorstyrt reservsystem för nödsökning. Listor över reservdelslager. Leverantören hjälper dig att planera reservdelslager på plats för att minska kostnaderna och få maximal tillgänglighet. Dokumentation. Lättanvändlig reservdelshandbok, drifts- och underhållshandbok och servicehandbok finns för att du ska få ut så mycket som möjligt av Caterpillar-utrustningen. Renoverade delar. Delar till pumpar och pumpmotorer, vikthus av gondoltyp, motorer, bränslesystem och laddningssystem finns hos återförsäljaren till en bråkdel av kostnaden för nya delar. Maskinhanteringstjänster. Program för effektivt, förebyggande underhåll, kostnadseffektiva reparationsalternativ, kundmöten, utbildning av förare och mekaniker. Flexibel finansiering. Återförsäljaren kan ordna med fördelaktig finansiering av all Caterpillar-utrustning. Villkoren är strukturerade för att uppfylla kraven på kassaflöde. Se bara vad enkelt det är att äga, leasa eller hyra Cat-utrustning. / specifikationer 13

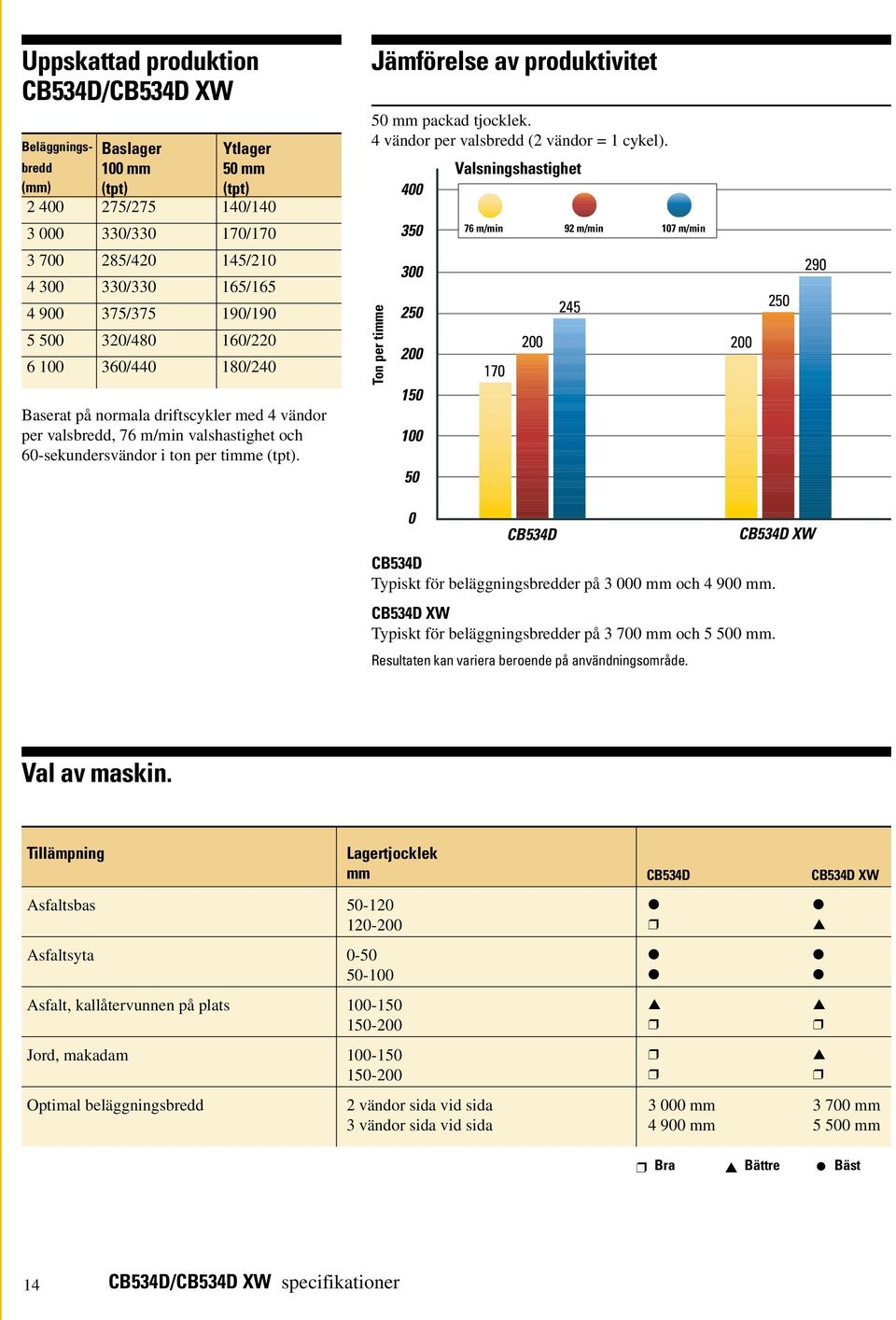

14 Uppskattad produktion / Beläggningsbredd Baslager Ytlager 100 mm 50 mm (mm) (tpt) (tpt) / / / /170 Jämförelse av produktivitet 50 mm packad tjocklek. 4 vändor per valsbredd (2 vändor = 1 cykel). Valsningshastighet m/min 92 m/min 107 m/min / / / / / / / / / /240 Baserat på normala driftscykler med 4 vändor per valsbredd, 76 m/min valshastighet och 60-sekundersvändor i ton per timme (tpt). Ton per timme Typiskt för beläggningsbredder på mm och mm. Typiskt för beläggningsbredder på mm och mm. Resultaten kan variera beroende på användningsområde. Val av maskin. Tillämpning Asfaltsbas Asfaltsyta Asfalt, kallåtervunnen på plats Jord, makadam Optimal beläggningsbredd Lagertjocklek mm vändor sida vid sida 3 vändor sida vid sida mm mm mm mm Bra Bättre Bäst 14 / specifikationer

15 Tillvalsutrustning Tillvalsutrustningen kan variera. Kontakta Caterpillar-återförsäljaren för mer information. Skyddstaket för ROPS/FOPS är en struktur med två fästen som sitter på flänsarna som är fastsvetsade på förarplattformen och har nattlampor som tillval. Strukturen uppfyller ISO och ISO ROPS-/FOPS-hytten har ett roterande fjädrande tygsäte, två inspektionsluckor, fönster med säkerhetsglas, elektriska vindrutetorkare fram och bak, värmare/ defroster, nattlampor (tillval), hyttbelysning och klädkrok. Hytten kan beställas med eller utan luftkonditionering. Hytten är helt EROPS-klassad och uppfyller ISO och ISO Solvisir till vindrutan kan monteras på maskiner med ROPS/FOPS-hytt. Backspeglar kan monteras på insidan av maskiner med ROPS/FOPS-hytt eller på utsidan på maskiner med ROPS/FOPSskyddstak. Kokosmattor tar åt sig vatten som sprids av vattenspraysystemet. Kokosmattorna gör att vattnet kan sippra ut. Det gör att vattnet sprids kontinuerligt så att vattenspraysystemet inte behöver arbeta konstant. Vattenspridarmattor hjälper till att hålla valsytorna våta i extremt torra, heta eller blåsiga förhållanden. Mattorna är tillverkade av flexibelt gummi och är utformade för att hålla kvar och sprida vattnet över valsytorna. De håller även valsarna rena genom en sekundär rengöring som tar bort mindre asfaltspartiklar som valsskraporna missar. Det går att ta bort mattorna från valsarna när de inte används. Roterande gult varningsljus varnar markpersonal för tung utrustning. Tillvalet kan monteras på maskiner med eller utan ROPS. Frysskyddssats till vattenspraysystemet innefattar en linjemonterad flaska med frostskyddsvätska som gör att föraren kan pumpa in frostskyddsvätska i systemet. Frostskyddsvätskan cirkulerar genom pumparna, ledningarna, filtren och munstyckena och ger skydd över natten (finns ej för maskiner med hytt). HID-belysningen (High Intensity Discharge) innefattar fyra HID-xenonlampor på 35 W. Två är framåtriktade och två bakåtriktade. Lamporna fungerar både på hög och låg tomgång. Tillvalet kan monteras på maskiner med eller utan ROPS. Valskåpor skyddar valskomponenterna från föroreningar. Skärmarna täcker valsens båda ändar och utgör en fysisk barriär. Den förskjutna ramleden (tillval) förskjuter bakvalsen upp till ± 170 mm, vilket ger suverän manövrering vid kantsten, murar och skarvar. Bakåtriktade speglar sitter framför förarplatsen för att ge sikt bakåt. Vibratorsystem med fem amplituder. Med fem amplitudval kan man arbeta mer effektivt inom fler användningsområden. / specifikationer 15

16 och vibrerande asfaltkompaktorer Mer information om Cats produkter, återförsäljartjänster och branschlösningar finns på vår webbplats Material och specifikationer kan ändras utan föregående meddelande. Maskinerna som visas på bilderna kan ha extrautrustning. Kontakta Caterpillar-återförsäljaren angående tillgängliga alternativ Caterpillar Alla rättigheter förbehålls HWHG (09/2007) hr CAT, CATERPILLAR, deras respektive logotyper, Caterpillar Yellow och POWER EDGE, såväl som företagets och produkternas identitet i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan medgivande.
