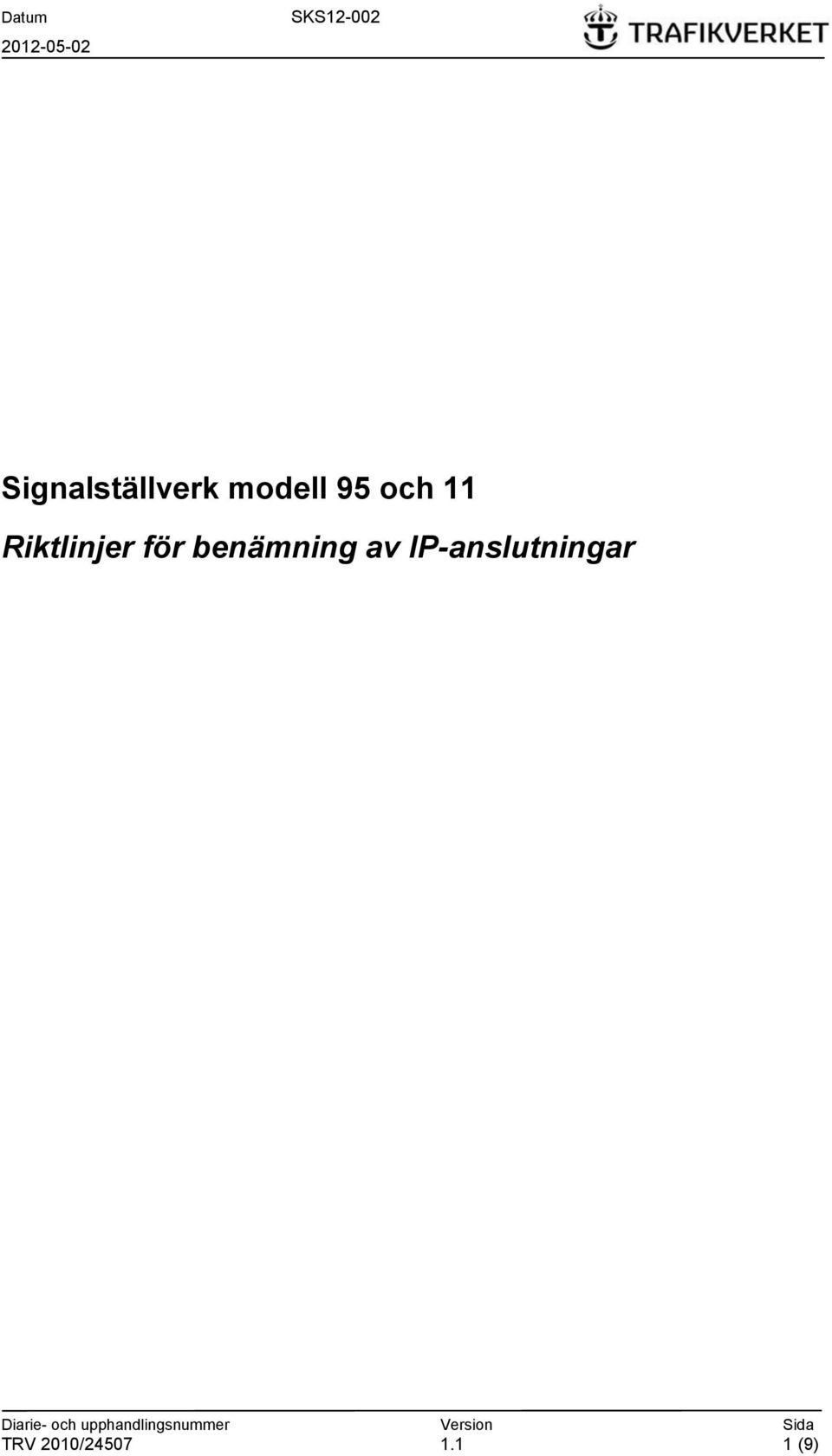

1 Signalställverk modell 95 och 11 Riktlinjer för benämning av IP-anslutningar TRV 2010/ (9)

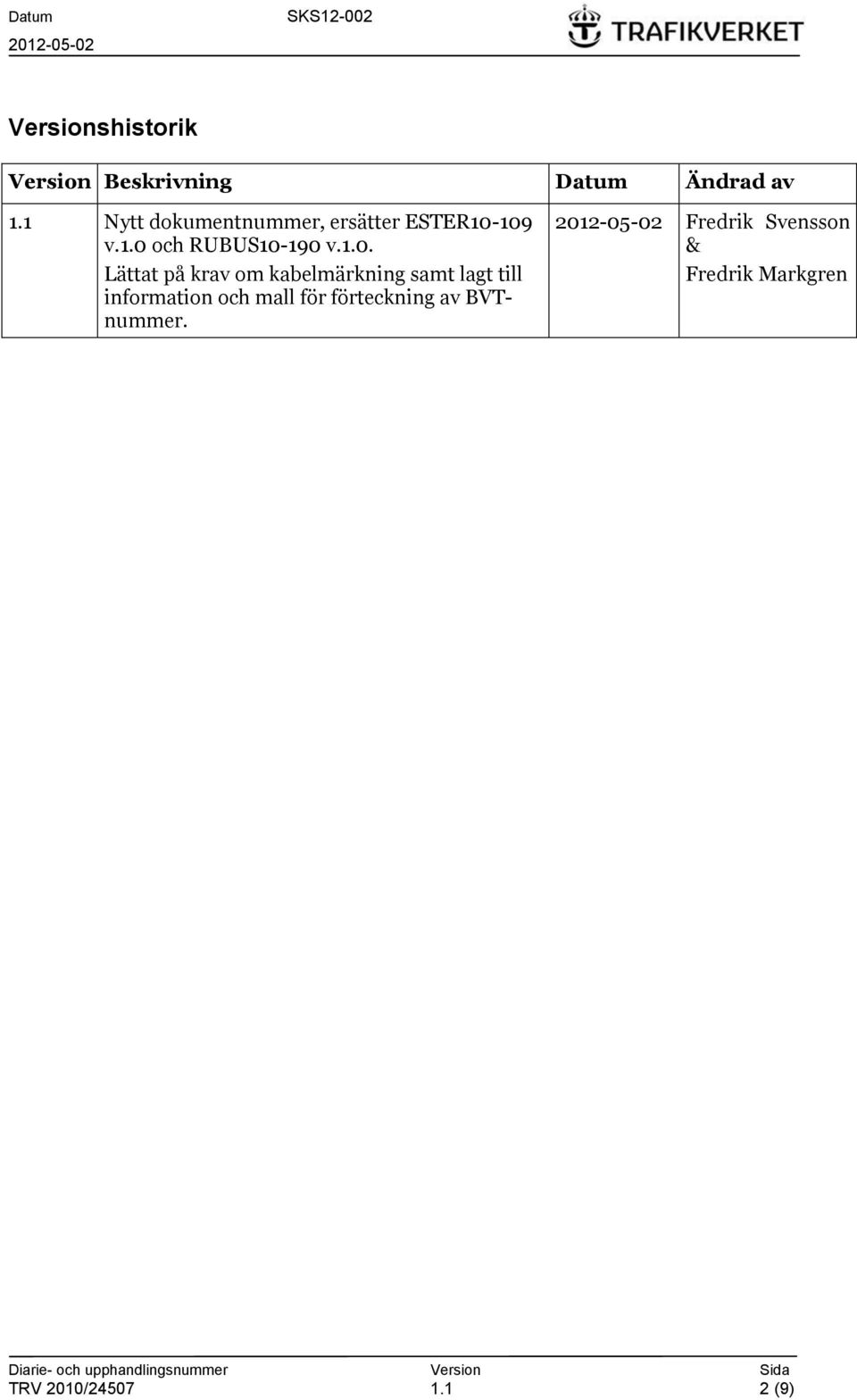

2 Versionshistorik Version Beskrivning Datum Ändrad av 1.1 Nytt dokumentnummer, ersätter ESTER v.1.0 och RUBUS v.1.0. Lättat på krav om kabelmärkning samt lagt till information och mall för förteckning av BVTnummer. Fredrik Svensson & Fredrik Markgren TRV 2010/ (9)

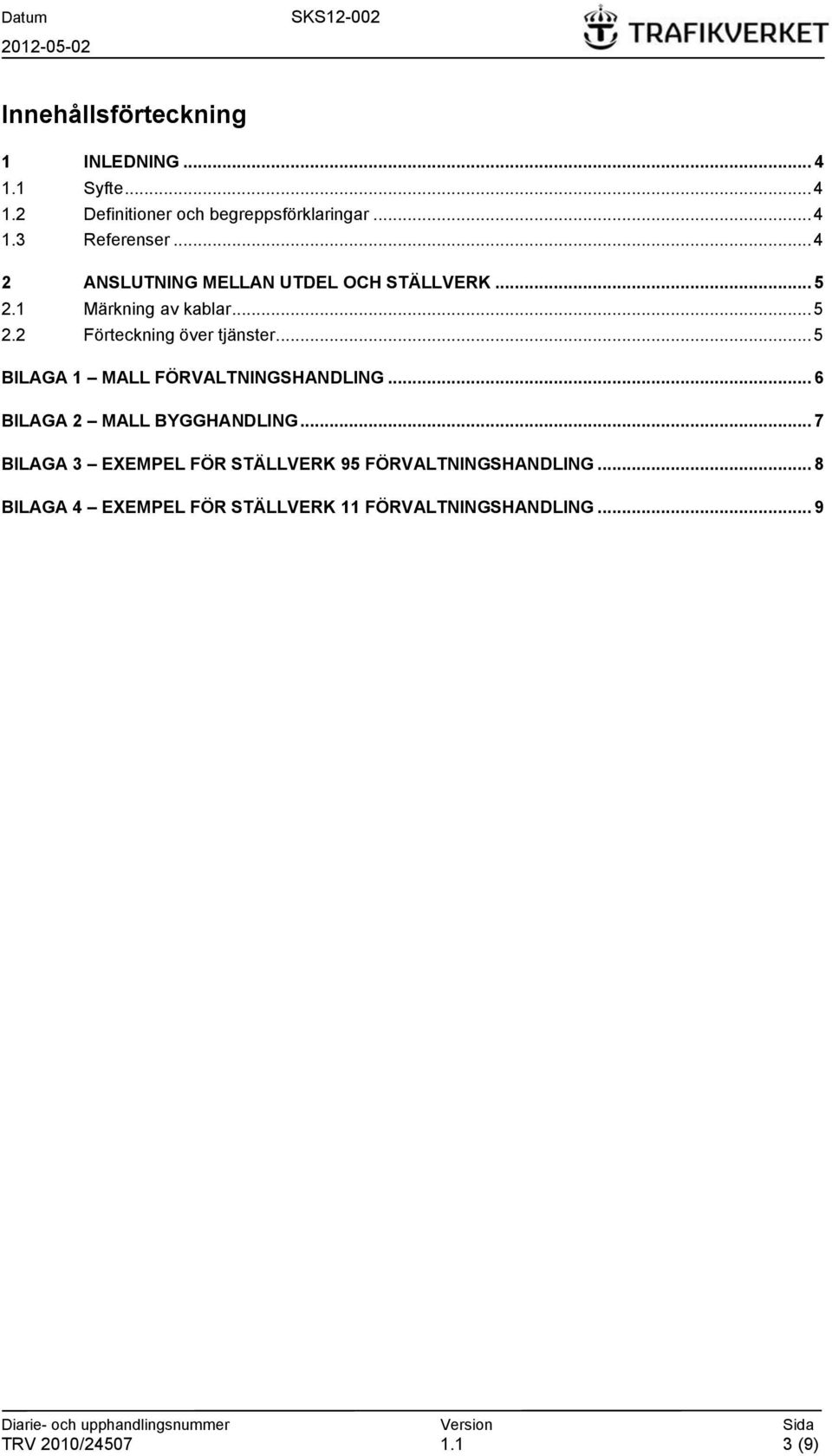

3 Innehållsförteckning 1 INLEDNING Syfte Definitioner och begreppsförklaringar Referenser ANSLUTNING MELLAN UTDEL OCH STÄLLVERK Märkning av kablar Förteckning över tjänster... 5 BILAGA 1 MALL FÖRVALTNINGSHANDLING... 6 BILAGA 2 MALL BYGGHANDLING... 7 BILAGA 3 EXEMPEL FÖR STÄLLVERK 95 FÖRVALTNINGSHANDLING... 8 BILAGA 4 EXEMPEL FÖR STÄLLVERK 11 FÖRVALTNINGSHANDLING... 9 TRV 2010/ (9)

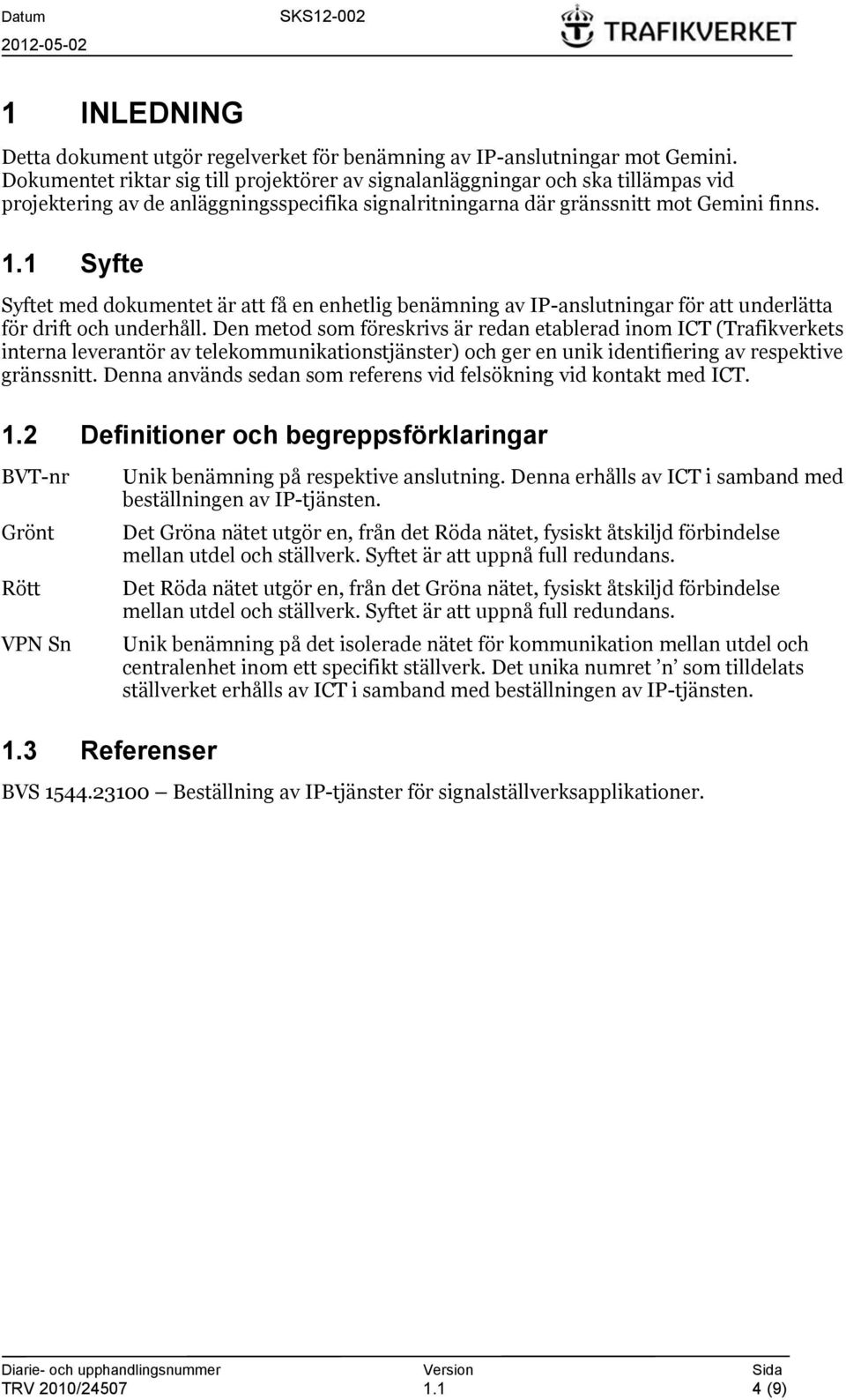

4 1 INLEDNING Detta dokument utgör regelverket för benämning av IP-anslutningar mot Gemini. Dokumentet riktar sig till projektörer av signalanläggningar och ska tillämpas vid projektering av de anläggningsspecifika signalritningarna där gränssnitt mot Gemini finns. 1.1 Syfte Syftet med dokumentet är att få en enhetlig benämning av IP-anslutningar för att underlätta för drift och underhåll. Den metod som föreskrivs är redan etablerad inom ICT (Trafikverkets interna leverantör av telekommunikationstjänster) och ger en unik identifiering av respektive gränssnitt. Denna används sedan som referens vid felsökning vid kontakt med ICT. 1.2 Definitioner och begreppsförklaringar BVT-nr Grönt Rött VPN Sn Unik benämning på respektive anslutning. Denna erhålls av ICT i samband med beställningen av IP-tjänsten. Det Gröna nätet utgör en, från det Röda nätet, fysiskt åtskiljd förbindelse mellan utdel och ställverk. Syftet är att uppnå full redundans. Det Röda nätet utgör en, från det Gröna nätet, fysiskt åtskiljd förbindelse mellan utdel och ställverk. Syftet är att uppnå full redundans. Unik benämning på det isolerade nätet för kommunikation mellan utdel och centralenhet inom ett specifikt ställverk. Det unika numret n som tilldelats ställverket erhålls av ICT i samband med beställningen av IP-tjänsten. 1.3 Referenser BVS Beställning av IP-tjänster för signalställverksapplikationer. TRV 2010/ (9)

5 2 ANSLUTNING MELLAN UTDEL OCH STÄLLVERK För att få en unik benämning på varje gränssnitt används det unika BVT-numret för den specifika tjänsten. BVT-numret anges både på patchkabel och i tjänsteförteckning. 2.1 Märkning av kablar ar mellan utdelar/ställverk och Geminiutrustning ska i bägge ändarna av patchkablarna märkas med det unika BVT-numret för tjänsten. Råd: I den kabelände som ansluts till signalutrustningen kan även den unika utrustningen och portnummer anges. Ytterligare information såsom aktuellt VPN (Sn), anslutet nät (Grönt/Rött) kan anges vid behov. Patchkablarna kan med fördel vara gröna respektive röda till färgen för att ytterligare underlätta identifiering. 2.2 Förteckning över tjänster Samtliga unika tjänster (BVT-nummer) för ett ställverk noteras i en tjänsteförteckning med referens till fysisk placering av utrustning, ansluten utrustning samt vilket nät tjänsten avser (grönt/rött). I byggskedet kan förteckningen innehålla information om ansluten Geminiutrustning, såsom switchbenämning och portnummer. I förvaltningshandling ska dock denna information inte anges eftersom den kan förändras av ICT utan att för den delen påverka den aktuella funktionen hos tjänsten (BVT-numret förändras inte). BTV-numret är därför den referens som ska anges i kontakt med ICT vid felsökning etc. Förteckningen (som del av förvaltningshandling) baseras på mallen i bilaga 1. Förteckningen (som del av bygghandling) baseras på mallen i bilaga 2. Exempel för ställverk 95 respektive ställverk 11 finns i bilaga 3 och 4. TRV 2010/ (9)

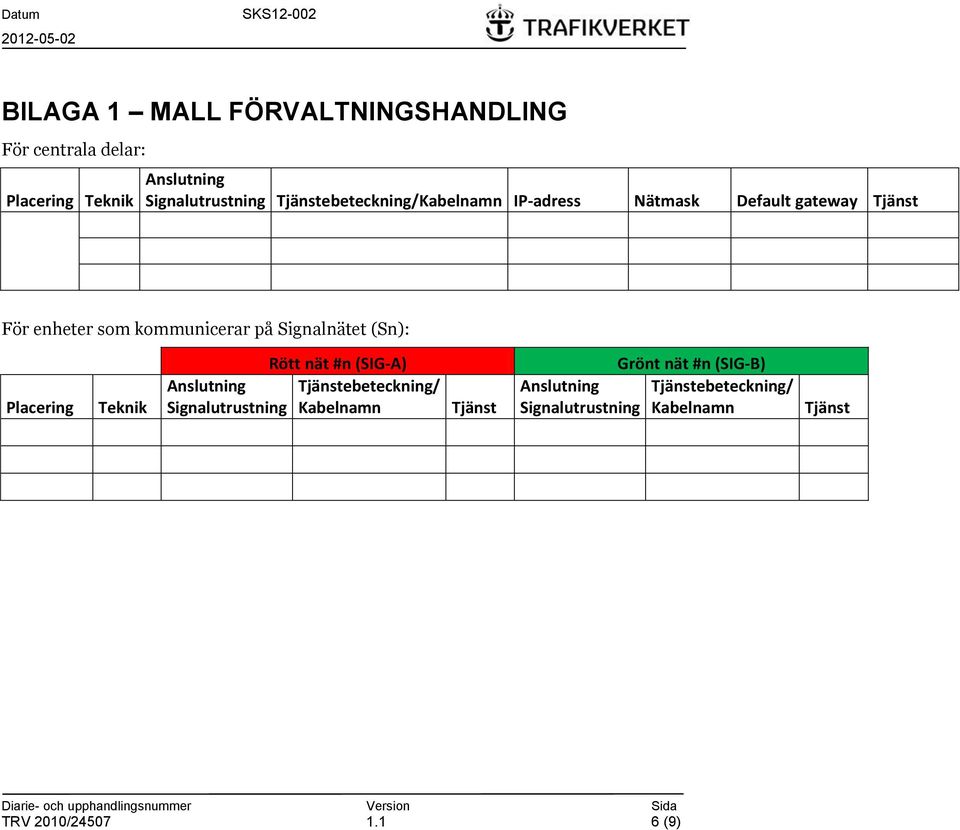

6 BILAGA 1 MALL FÖRVALTNINGSHANDLING För centrala delar: Kabelnamn IP-adress Nätmask Default gateway För enheter som kommunicerar på Signalnätet (Sn): Rött nät #n (SIG-A) Kabelnamn Grönt nät #n (SIG-B) Kabelnamn TRV 2010/ (9)

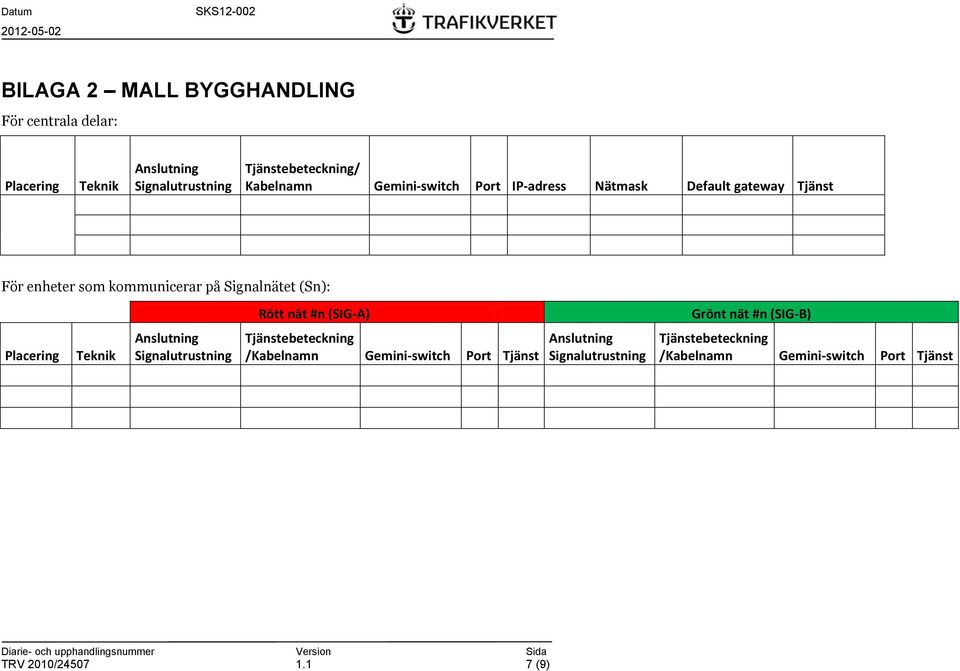

7 BILAGA 2 MALL BYGGHANDLING För centrala delar: Kabelnamn Gemini-switch Port IP-adress Nätmask Default gateway För enheter som kommunicerar på Signalnätet (Sn): Rött nät #n (SIG-A) Grönt nät #n (SIG-B) ebeteckning /Kabelnamn Gemini-switch Port ebeteckning /Kabelnamn Gemini-switch Port TRV 2010/ (9)

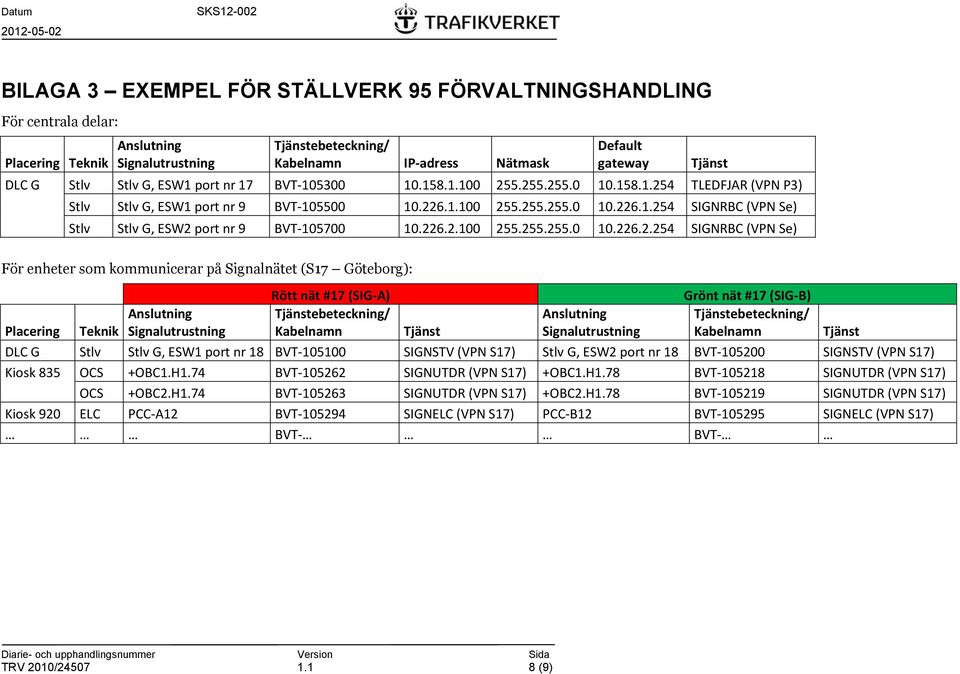

8 BILAGA 3 EXEMPEL FÖR STÄLLVERK 95 FÖRVALTNINGSHANDLING För centrala delar: Kabelnamn IP-adress Nätmask Default gateway DLC G Stlv Stlv G, ESW1 port nr 17 BVT TLEDFJAR (VPN P3) Stlv Stlv G, ESW1 port nr 9 BVT SIGNRBC (VPN Se) Stlv Stlv G, ESW2 port nr 9 BVT SIGNRBC (VPN Se) För enheter som kommunicerar på Signalnätet (S17 Göteborg): Rött nät #17 (SIG-A) Kabelnamn Grönt nät #17 (SIG-B) Kabelnamn DLC G Stlv Stlv G, ESW1 port nr 18 BVT SIGNSTV (VPN S17) Stlv G, ESW2 port nr 18 BVT SIGNSTV (VPN S17) Kiosk 835 OCS +OBC1.H1.74 BVT SIGNUTDR (VPN S17) +OBC1.H1.78 BVT SIGNUTDR (VPN S17) OCS +OBC2.H1.74 BVT SIGNUTDR (VPN S17) +OBC2.H1.78 BVT SIGNUTDR (VPN S17) Kiosk 920 ELC PCC-A12 BVT SIGNELC (VPN S17) PCC-B12 BVT SIGNELC (VPN S17) BVT- BVT- TRV 2010/ (9)

9 BILAGA 4 EXEMPEL FÖR STÄLLVERK 11 FÖRVALTNINGSHANDLING För centrala delar: DLC Bdn Stlv SWITCH A DLC Bdn Kabelnamn IP-adress Nätmask För enheter som kommunicerar på Signalnätet (S2 Haparandabanan): Rött nät #2 (SIG-A) Kabelnamn Default gateway Grönt nät #2 (SIG-B) Kabelnamn DLC Bdn Stlv SWITCH A BVT SIGNSTV (VPN S2) SWITCH B BVT SIGNSTV (VPN S2) Kiosk 88 MTOR ETH-M.A.1 BVT SIGNUTDR (VPN S2) ETH-M.B.1 BVT SIGNUTDR (VPN S2) MTOR ETH-E.A.1 BVT SIGNUTDR (VPN S2) ETH-E.B.1 BVT SIGNUTDR (VPN S2) hus MJV MTOR SWITCH A BVT SIGNUTDR (VPN S2) SWITCH B BVT SIGNUTDR (VPN S2) hus NML MTOR SWITCH A BVT SIGNUTDR (VPN S2) SWITCH B BVT SIGNUTDR (VPN S2) BVT- BVT- TRV 2010/ (9)
