Datorhårdvaruteknik 1DV426 - Laboration Infrastruktur

Transkript

1 Datorhårdvaruteknik 1DV426 - Laboration Infrastruktur Marcus Wilhelmsson marcus.wilhelmsson@lnu.se 9 april 2013 Instruktioner Organisation och genomförande Laborationen består av ett antal steg som ska genomföras och även frågor som ska besvaras. Laborationen genomförs i grupper om två till tre studenter. Förberedelse Innan laborationen genomförs måste den läsas genom och relevanta förberedelser göras. Detta kan innefatta, men är ej begränsat till, följande: Förståelse för de tekniker som används under laborationen Uppslagning av termer Planering av genomförande Redovisning Redovisning av laborationen sker i laborationssalen samt genom den dokumentation som skrivs. Mall för dokumentationen finns längst bak i detta PM. 1

2 Innehåll 1 Introduktion 3 2 Första halvklassen Klientdatorer Grupp 1A Grupp 1B Grupp 1C Grupp 1D Andra halvklassen Klientdatorer Grupp 2A Grupp 2B Grupp 2C Grupp 2D Dokumentation av nätverket 5 2

3 1 Introduktion I denna delen ska alla kablar kopplas upp och dokumenteras. Varje halvklass kommer att koppla, konfigurera och dokumentera hälften var. När fiber eller TP kopplas till en switch, dator eller skrivare är det viktigt att även se till att enheten har strömförsörjning. Uppstår osäkerheter om inkoppling av GBIC eller SFP för single- eller multimodefiber alternativt fibertyp, konsultera en handledare innan enhetens strömförsörjning kopplas in. 2 Första halvklassen Detta gäller första halvklassen, alltså grupp 1a-1d. 2.1 Klientdatorer Klientdatorerna kommer att bestå av virtuella Windows-maskiner. På L: finns som vanligt kataloger förberedda, använd template för Windows 7. Nätverket ansluts till VMnet2 och IP-adresser hittar ni i IP-adresseringsschemat. 2.2 Grupp 1A Koppla in en av de två skrivarna till ett LAN-uttag på stegarna i taket som leder till serverrummet. Koppla multimode fiber mellan LAN-switchen i serverrummet och ett ledigt uttag i patchpanelen. Meddela grupp 1B vilket uttag ni valt då de gör motsvarande koppling i Preprummet. Testa att trafikflödet fungerar i detta nätverket. I preprummet koppla TP mellan RAC-kortet på servern TE209X12 och ADM-switchen. 2.3 Grupp 1B Koppla multimode fiber mellan LAN-switchen i Preprummet och ett ledigt uttag i taket. Grupp 1A meddelar vilket uttag de valt då de gör motsvarande koppling i serverrummet. I Preprummet koppla TP mellan RAC-kortet på servern TE209X13 och ADM-switchen. 2.4 Grupp 1C Koppla multimode fiber mellan IPSAN1-switchen (även kallad ISCSI1) i serverrummet och ett ledigt uttag i patchpanelen. Meddela grupp 1D vilket uttag ni valt då de gör motsvarande koppling i serverrummet. Testa att trafikflödet fungerar i detta nätverket. I preprummet koppla TP mellan RAC-kortet på servern TE209X14 och ADM-switchen. 2.5 Grupp 1D Koppla en TP mellan den översta 3com-ADM-switchen i Dell-racket till ADMSWP1 i switchracket. Testa att trafikflödet fungerar i detta nätverket. Koppla multimode fiber mellan IPSAN1-switchen (även kallad ISCSI1) i Preprummet och ett ledigt uttag i taket. Grupp 1C meddelar vilket uttag de valt då de gör motsvarande koppling i serverrummet. 3

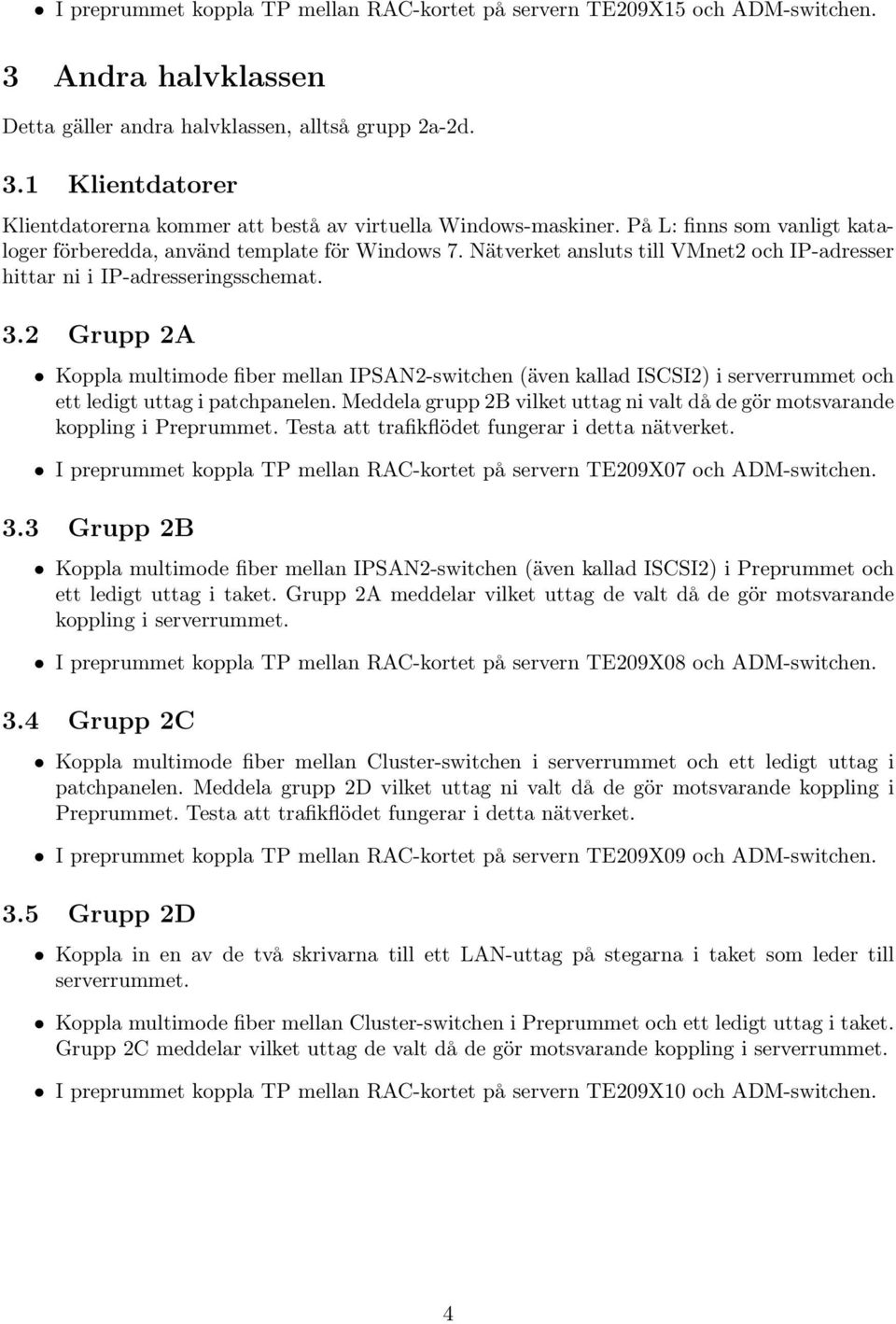

4 I preprummet koppla TP mellan RAC-kortet på servern TE209X15 och ADM-switchen. 3 Andra halvklassen Detta gäller andra halvklassen, alltså grupp 2a-2d. 3.1 Klientdatorer Klientdatorerna kommer att bestå av virtuella Windows-maskiner. På L: finns som vanligt kataloger förberedda, använd template för Windows 7. Nätverket ansluts till VMnet2 och IP-adresser hittar ni i IP-adresseringsschemat. 3.2 Grupp 2A Koppla multimode fiber mellan IPSAN2-switchen (även kallad ISCSI2) i serverrummet och ett ledigt uttag i patchpanelen. Meddela grupp 2B vilket uttag ni valt då de gör motsvarande koppling i Preprummet. Testa att trafikflödet fungerar i detta nätverket. I preprummet koppla TP mellan RAC-kortet på servern TE209X07 och ADM-switchen. 3.3 Grupp 2B Koppla multimode fiber mellan IPSAN2-switchen (även kallad ISCSI2) i Preprummet och ett ledigt uttag i taket. Grupp 2A meddelar vilket uttag de valt då de gör motsvarande koppling i serverrummet. I preprummet koppla TP mellan RAC-kortet på servern TE209X08 och ADM-switchen. 3.4 Grupp 2C Koppla multimode fiber mellan Cluster-switchen i serverrummet och ett ledigt uttag i patchpanelen. Meddela grupp 2D vilket uttag ni valt då de gör motsvarande koppling i Preprummet. Testa att trafikflödet fungerar i detta nätverket. I preprummet koppla TP mellan RAC-kortet på servern TE209X09 och ADM-switchen. 3.5 Grupp 2D Koppla in en av de två skrivarna till ett LAN-uttag på stegarna i taket som leder till serverrummet. Koppla multimode fiber mellan Cluster-switchen i Preprummet och ett ledigt uttag i taket. Grupp 2C meddelar vilket uttag de valt då de gör motsvarande koppling i serverrummet. I preprummet koppla TP mellan RAC-kortet på servern TE209X10 och ADM-switchen. 4

5 4 Dokumentation av nätverket Följande schema för klient-/skrivare-dokumentationen ska följas: Datornamn NIC Uttag Ny230K Uttag Serverrum Switch Portnummer i switch G1AKlient1 LOM BF02 11B01 BF02 11B01 LAN A 1 G1ASkrivare BF02 11B06 BF02 11B06 Ska fiber kopplas mellan preprum och serverrum ska följande mall (gäller även FC-switchar, glöm inte portnummer på FC-switchar) användas: Switch preprum Uttag preprum Uttag serverrum Switch serverrum LAN BF03 11A13 MM BF03 11A13 MM LAN C För inkoppling av servrar i preprum och serverrum: Datornamn NIC Switch Port GADC DRAC ADMSWP 1 GAC2 DRAC ADMSWS2 1 5
