1 Restricted 1 (6) Testspecifikation för HVD - SRS Interface Trio TeliaSonera AB

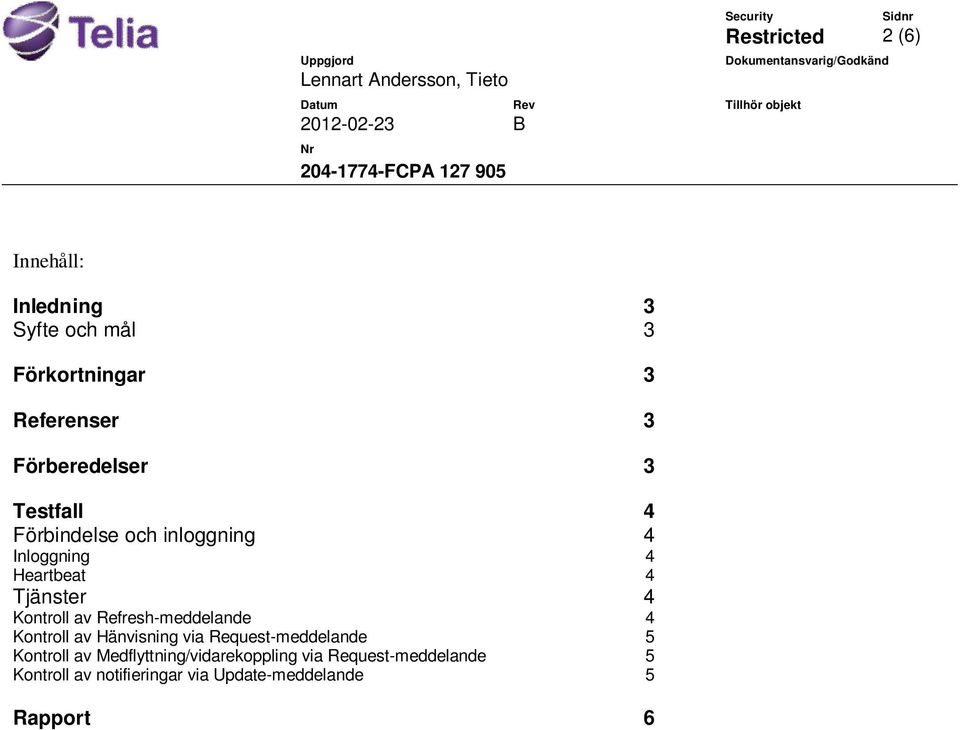

2 Restricted 2 (6) Innehåll: Inledning 3 Syfte och mål 3 Förkortningar 3 Referenser 3 Förberedelser 3 Testfall 4 Förbindelse och inloggning 4 Inloggning 4 Heartbeat 4 Tjänster 4 Kontroll av Refresh-meddelande 4 Kontroll av Hänvisning via Request-meddelande 5 Kontroll av Medflyttning/vidarekoppling via Request-meddelande 5 Kontroll av notifieringar via Update-meddelande 5 Rapport 6

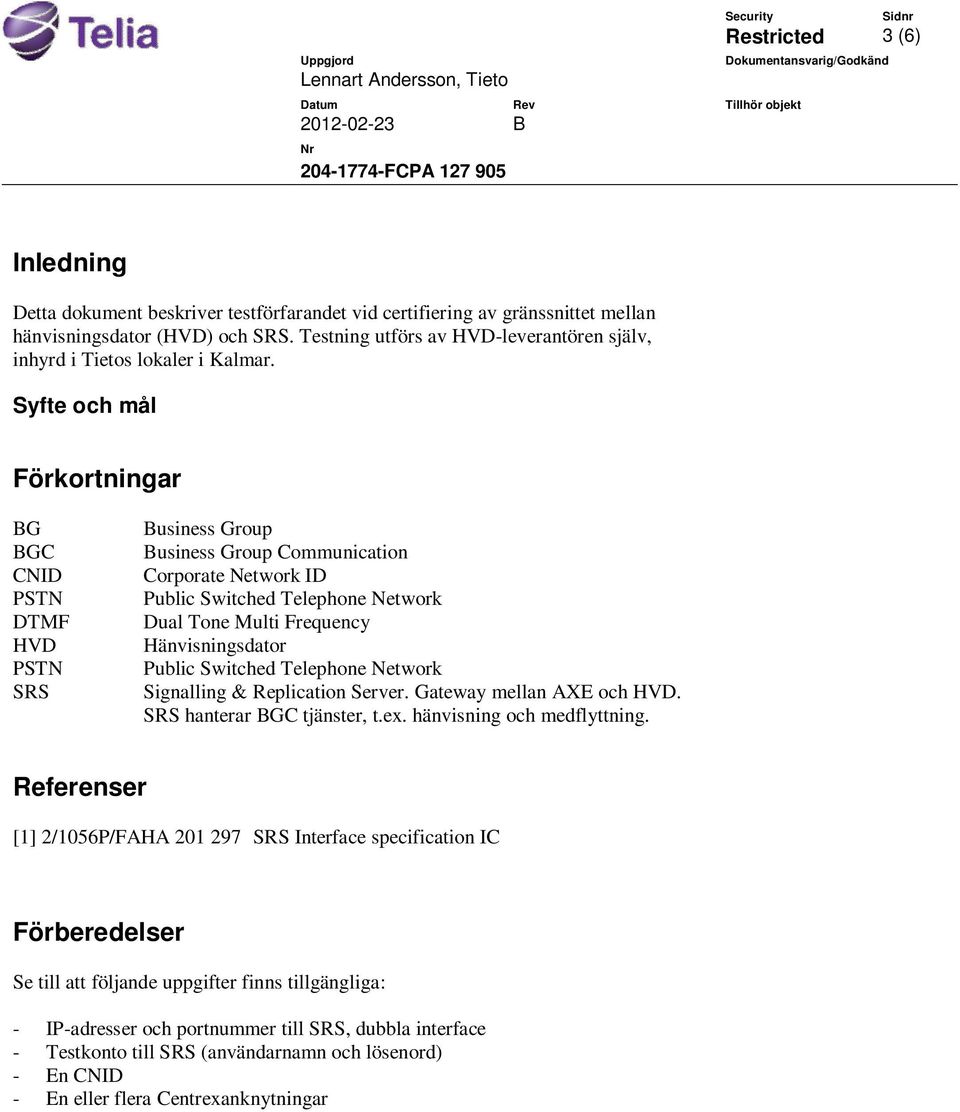

3 Restricted 3 (6) Inledning Detta dokument beskriver testförfarandet vid certifiering av gränssnittet mellan hänvisningsdator (HVD) och SRS. Testning utförs av HVD-leverantören själv, inhyrd i Tietos lokaler i Kalmar. Syfte och mål Förkortningar BG BGC CNID PSTN DTMF HVD PSTN SRS Business Group Business Group Communication Corporate Network ID Public Switched Telephone Network Dual Tone Multi Frequency Hänvisningsdator Public Switched Telephone Network Signalling & Replication Server. Gateway mellan AE och HVD. SRS hanterar BGC tjänster, t.ex. hänvisning och medflyttning. Referenser [1] 2/1056P/FAHA SRS Interface specification IC Förberedelser Se till att följande uppgifter finns tillgängliga: - IP-adresser och portnummer till SRS, dubbla interface - Testkonto till SRS (användarnamn och lösenord) - En CNID - En eller flera Centrexanknytningar

4 Restricted 4 (6) Testfall Förbindelse och inloggning Inloggning 1 Konfigurera och koppla upp HVD till SRS Kontrollera att HVD kan konfigureras för anslutning mot SRS dubbla interface Kontrollera att en TCP/IP förbindelse 2 Skicka inloggningsmeddelande till SRS är uppkopplad Kontrollera att meddelande LogonResponse kommer med status=ok Heartbeat 1 Låt HVD vara uppkopplad och inloggad i minst 3 minuter Kontrollera att HVD skickar svar på Heartbeat-meddelanden och att TCP/IP förbindelsen inte bryts 2 Bryt förbindelsen till HVD Kontrollera att sessionen i HVD avslutas Kontrollera med hjälp av en Wireshark-spårning att HVDn försöker ansluta varannan gång till det ena och varannan gång till det andra SRSinterfacet Kontrollera att det är minst 30 sekunder mellan varje anslutningsförsök som HVDn gör 3 Anslut förbindelsen igen Kontrollera att ny session tas upp automatiskt av HVD (uppkoppling och inloggning) Tjänster Kontroll av Refresh-meddelande 1 Skicka ett Refreshmeddelande till SRS med valet All Eventuellt kan det, om implementerat i HVD, skickas Refresh med valet Kontrollera att de fördefinierade hänvisningarna som SRS skickar tas emot i HVD (Update-meddelanden) samt EndRefresh Denna funktion är ej implementerad i Trio

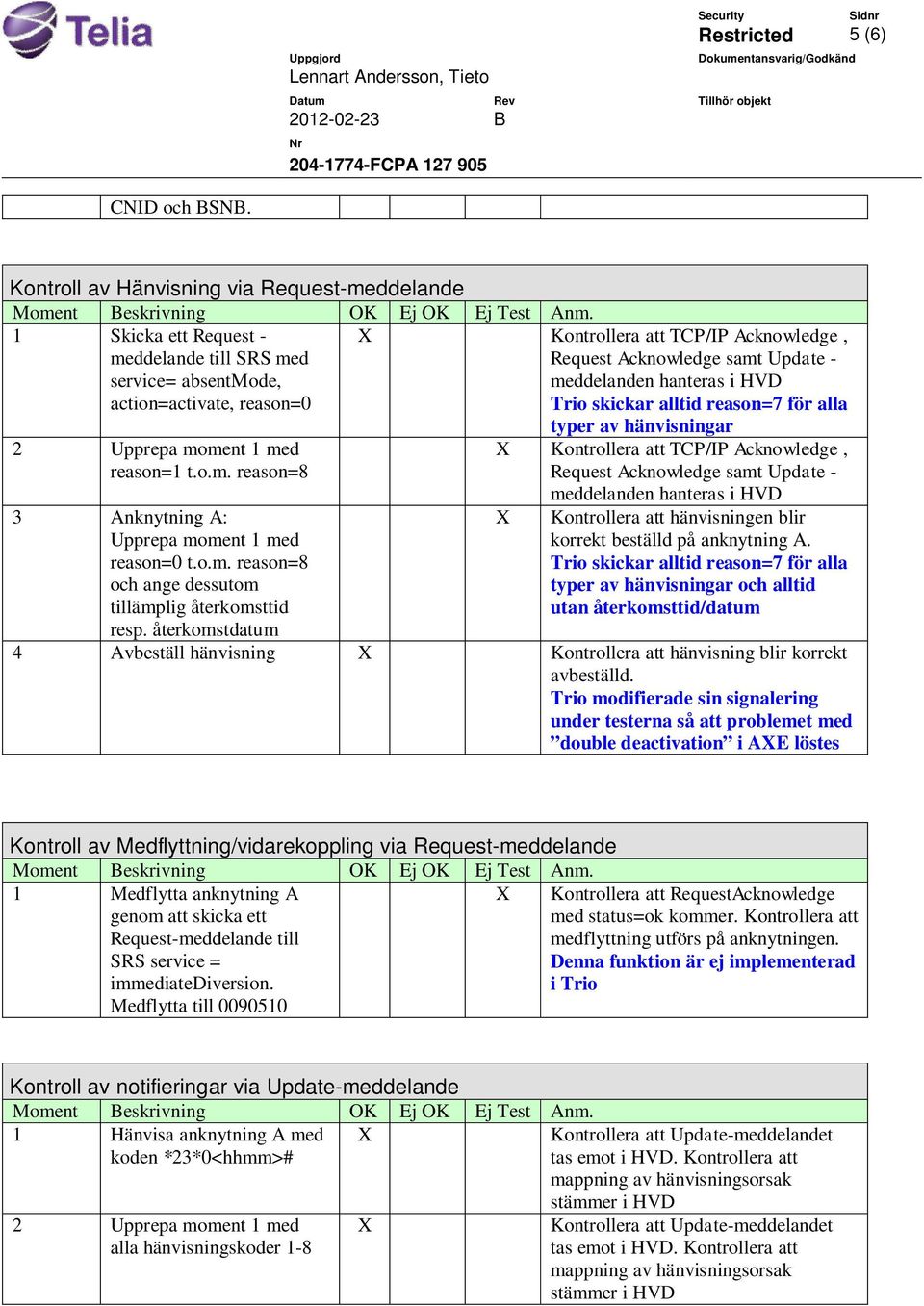

5 Restricted 5 (6) CNID och BSNB. Kontroll av Hänvisning via Request-meddelande 1 Skicka ett Request - meddelande till SRS med service= absentmode, action=activate, reason=0 Kontrollera att TCP/IP Acknowledge, Request Acknowledge samt Update - meddelanden hanteras i HVD Trio skickar alltid reason=7 för alla 2 Upprepa moment 1 med reason=1 t.o.m. reason=8 3 Anknytning A: Upprepa moment 1 med reason=0 t.o.m. reason=8 och ange dessutom tillämplig återkomsttid resp. återkomstdatum typer av hänvisningar Kontrollera att TCP/IP Acknowledge, Request Acknowledge samt Update - meddelanden hanteras i HVD Kontrollera att hänvisningen blir korrekt beställd på anknytning A. Trio skickar alltid reason=7 för alla typer av hänvisningar och alltid utan återkomsttid/datum 4 Avbeställ hänvisning Kontrollera att hänvisning blir korrekt avbeställd. Trio modifierade sin signalering under testerna så att problemet med double deactivation i AE löstes Kontroll av Medflyttning/vidarekoppling via Request-meddelande 1 Medflytta anknytning A genom att skicka ett Request-meddelande till SRS service = immediatediversion. Medflytta till Kontrollera att RequestAcknowledge med status=ok kommer. Kontrollera att medflyttning utförs på anknytningen. Denna funktion är ej implementerad i Trio Kontroll av notifieringar via Update-meddelande 1 Hänvisa anknytning A med koden *23*0<hhmm># Kontrollera att Update-meddelandet tas emot i HVD. Kontrollera att mappning av hänvisningsorsak 2 Upprepa moment 1 med alla hänvisningskoder 1-8 stämmer i HVD Kontrollera att Update-meddelandet tas emot i HVD. Kontrollera att mappning av hänvisningsorsak stämmer i HVD

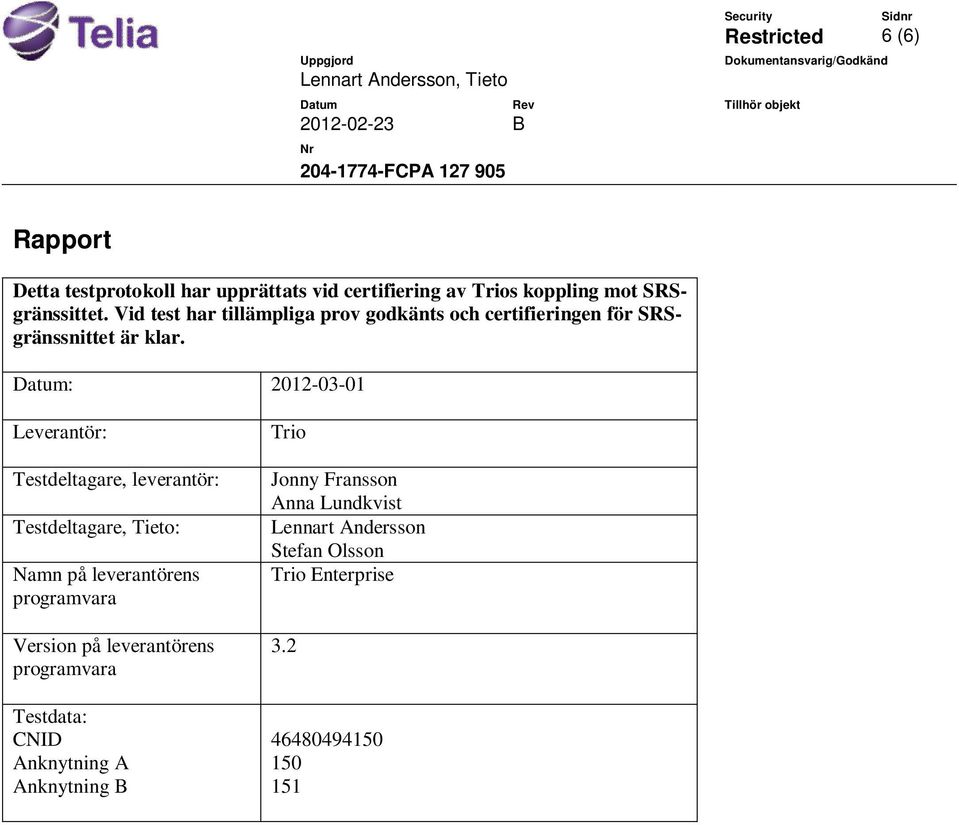

6 Restricted 6 (6) Rapport Detta testprotokoll har upprättats vid certifiering av Trios koppling mot SRSgränssittet. Vid test har tillämpliga prov godkänts och certifieringen för SRSgränssnittet är klar. Datum: Leverantör: Testdeltagare, leverantör: Testdeltagare, Tieto: Namn på leverantörens programvara Version på leverantörens programvara Testdata: CNID Anknytning A Anknytning B Trio Jonny Fransson Anna Lundkvist Lennart Andersson Stefan Olsson Trio Enterprise
