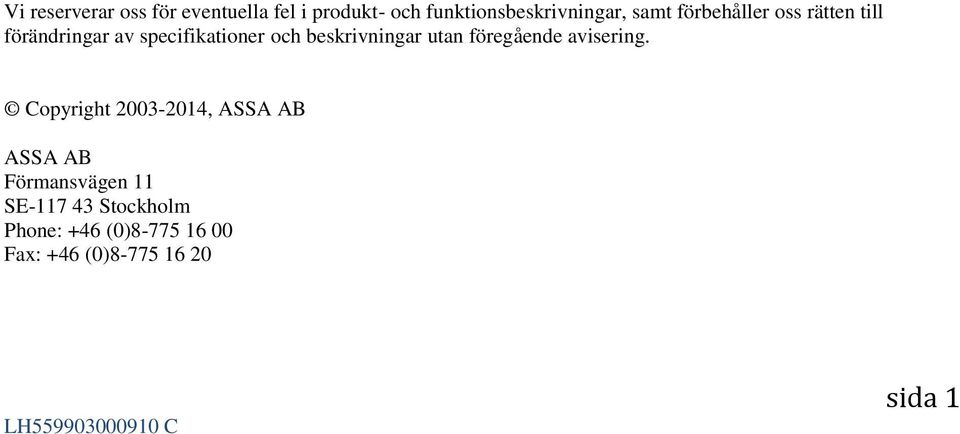

2 Vi reserverar oss för eventuella fel i produkt- och funktionsbeskrivningar, samt förbehåller oss rätten till förändringar av specifikationer och beskrivningar utan föregående avisering. Copyright , ASSA AB ASSA AB Förmansvägen 11 SE Stockholm Phone: +46 (0) Fax: +46 (0) sida 1

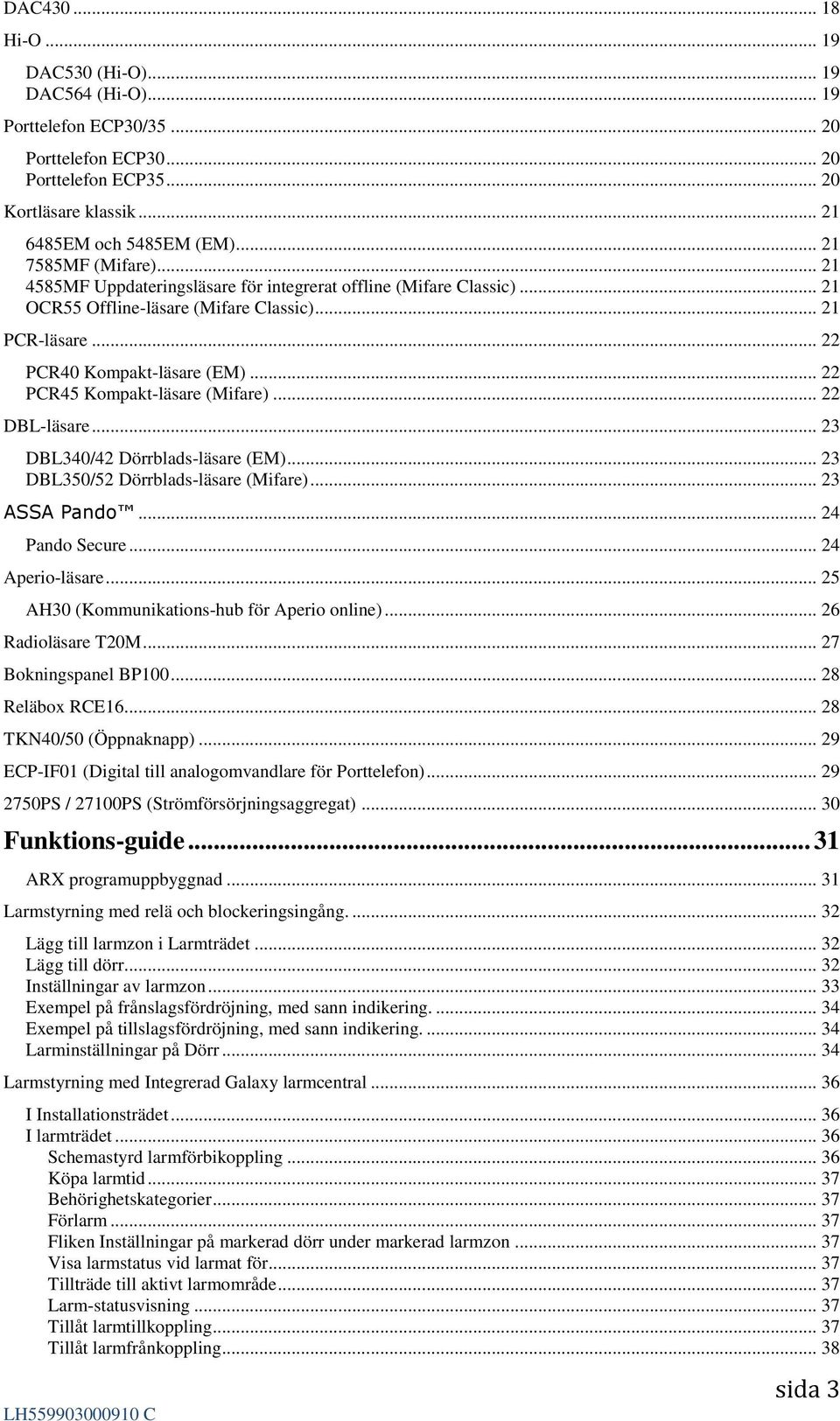

3 Innehållsförteckning Produktinformation och Projekterings-guide... 6 Modern teknik från dörr till dator... 7 Standardfunktioner i ARX... 7 Funktionsanpassad styrning... 7 Vaktmästarfunktion... 7 Branddörrsstängning... 8 Överfallslarm... 8 Tvåkortsfunktion... 8 Motorlåsstyrning som en del av ARX... 8 Funktionsstyrda reläer i undercentralen (LCU)... 8 Funktionsstyrda reläer i dörrcentralen (DAC)... 8 Personliga koder (Kort som kod)... 8 Tilläggsfunktioner i ARX... 9 Domänfunktion... 9 Zonkontrollfunktion... 9 Evakueringslistor... 9 Zonkontroll med global antipassback... 9 Slussfunktion... 9 Bokning via panel... 9 Mina sidor ett personligt webbinterface i ARX... 9 Nyckelhantering genom Performer... 9 Tids-antipassback... 9 Hissfunktion... 9 Triggermodul... 9 Porttelefon Kameravisning Modem Galaxy larmintegration Fotologg Import/Export XML ARX Systemuppbyggnad Ett ARX-system består normalt av följande komponenter: Kabeltyp mellan LCU och nätverk: Kabeltyp mellan LCU och DAC Kabeltyp mellan DAC och läsare Kabeltyp mellan LCU och ECP30/35 (Porttelefon): Kabeltyp mellan LCU och Comhub för Aperio Kabeltyp övriga anslutningar: ARX Server Konfiguration av arbetsminnet på servern ARX Klient ARX Undercentraler och koppling till dörr LCU LCU LCU Interfacekort 9101D Interfacekort 9101D3A Interfacekort 9101R Interfacekort 9101RC ARX integrerat med Galaxy larm LCU9016/17 II LCU sida 2

4 DAC Hi-O DAC530 (Hi-O) DAC564 (Hi-O) Porttelefon ECP30/ Porttelefon ECP Porttelefon ECP Kortläsare klassik EM och 5485EM (EM) MF (Mifare) MF Uppdateringsläsare för integrerat offline (Mifare Classic) OCR55 Offline-läsare (Mifare Classic) PCR-läsare PCR40 Kompakt-läsare (EM) PCR45 Kompakt-läsare (Mifare) DBL-läsare DBL340/42 Dörrblads-läsare (EM) DBL350/52 Dörrblads-läsare (Mifare) ASSA Pando Pando Secure Aperio-läsare AH30 (Kommunikations-hub för Aperio online) Radioläsare T20M Bokningspanel BP Reläbox RCE TKN40/50 (Öppnaknapp) ECP-IF01 (Digital till analogomvandlare för Porttelefon) PS / 27100PS (Strömförsörjningsaggregat) Funktions-guide ARX programuppbyggnad Larmstyrning med relä och blockeringsingång Lägg till larmzon i Larmträdet Lägg till dörr Inställningar av larmzon Exempel på frånslagsfördröjning, med sann indikering Exempel på tillslagsfördröjning, med sann indikering Larminställningar på Dörr Larmstyrning med Integrerad Galaxy larmcentral I Installationsträdet I larmträdet Schemastyrd larmförbikoppling Köpa larmtid Behörighetskategorier Förlarm Fliken Inställningar på markerad dörr under markerad larmzon Visa larmstatus vid larmat för Tillträde till aktivt larmområde Larm-statusvisning Tillåt larmtillkoppling Tillåt larmfrånkoppling sida 3

5 Ständig statusvisning Lås upp dörren vid larmmanöver Blockera ej dörr Dörr som ingår i flera larmzoner Fliken Avancerat Lägg till virtuell RIO (VRIO) VRIO-ingångar VRIO-utgångar DAC som Detektor Dörrfunktioner som kan aktiveras från en läsare Kortnummer som dörrkod Olåst/Låst från läsare med knappsats Vaktmästarfunktion Konferensrumsfunktion Dörrfunktioner övriga Motorlås dag/natt styrningsval Slussfunktion lokalt i undercentralen (2 till 16 dörrar) Vändkorsstyrning Reläfunktioner på undercentral Öppna, Lås eller Aktivera dörrkod via ingång på undercentral Dörrautomatikstyrning Evakueringslista Tidsantipassback (lokalt i LCU) Hiss-styrning Lägg till RCE Lägg till Hiss Fliken Hissegenskaper Fliken Våningar DAC-inställningar Dörrkodsinställningar Slå dörrkod i hiss Larmstyrning från hiss Larmmanöver från hissläsare Porttelefon Fliken Porttelefon Kamera Lägga till kamera URL-parametrar Trigger Lägga till trigger Återställningstyper Lägga till filtermall som trigger Lägga till Åtgärd Relä som Åtgärd E-post som åtgärd Serverapplikation som åtgärd Utskrift av evakueringslista som åtgärd Zon Lägg till zon Nollställ personlistor Automatisk nollställning Dörrspärr i antipassbackzon (Registreringsläsare) Inställningar för Evakueringslista Hämta en evakueringslista: Områdesberoende tillkoppling ARX / Galaxy sida 4

6 Konfiguration av ECP-IF01 (SPA3102) till porttelefon ECP-30/ Aktivera lösenord Adressering med DIP-omkopplare Programuppdatera DAC (flasha) Initiera Hi-O på LCU Aktivering eller avaktivering av dörrlägessensor i motorlås samt rättvänt eller omvänt ellås Terminalkommandon i LCU ( nv set ) Driftsättningskommandon URL er (webbadresser) Ladda hem och installera ARX-klienten från ARX-servern i systemet: Installera ARX-klient via script: Mina sidor: Hämta en evakueringslista: Funktionsbeskrivning för reläutgång 1-4 i DAC med reläkort Kabelguide Strömförbrukningsguide LCU9016/9017/9101 Centralenhet DAC Kortläsare Motorlås RCE DBL PCR och OCR ECP-30/ DAC Handhavande för kortanvändare med klassikläsare Handhavande för kortanvändare med Pandoläsare Avancerat handhavande på kortläsare i passersystemet Ställ upp med kort Lås ner med kort Vaktmästarfunktion Aktivera larm (Slå PÅ) Aktivera larm med tvångspåslag Avaktivera larm (Slå AV) Ordlista sida 5

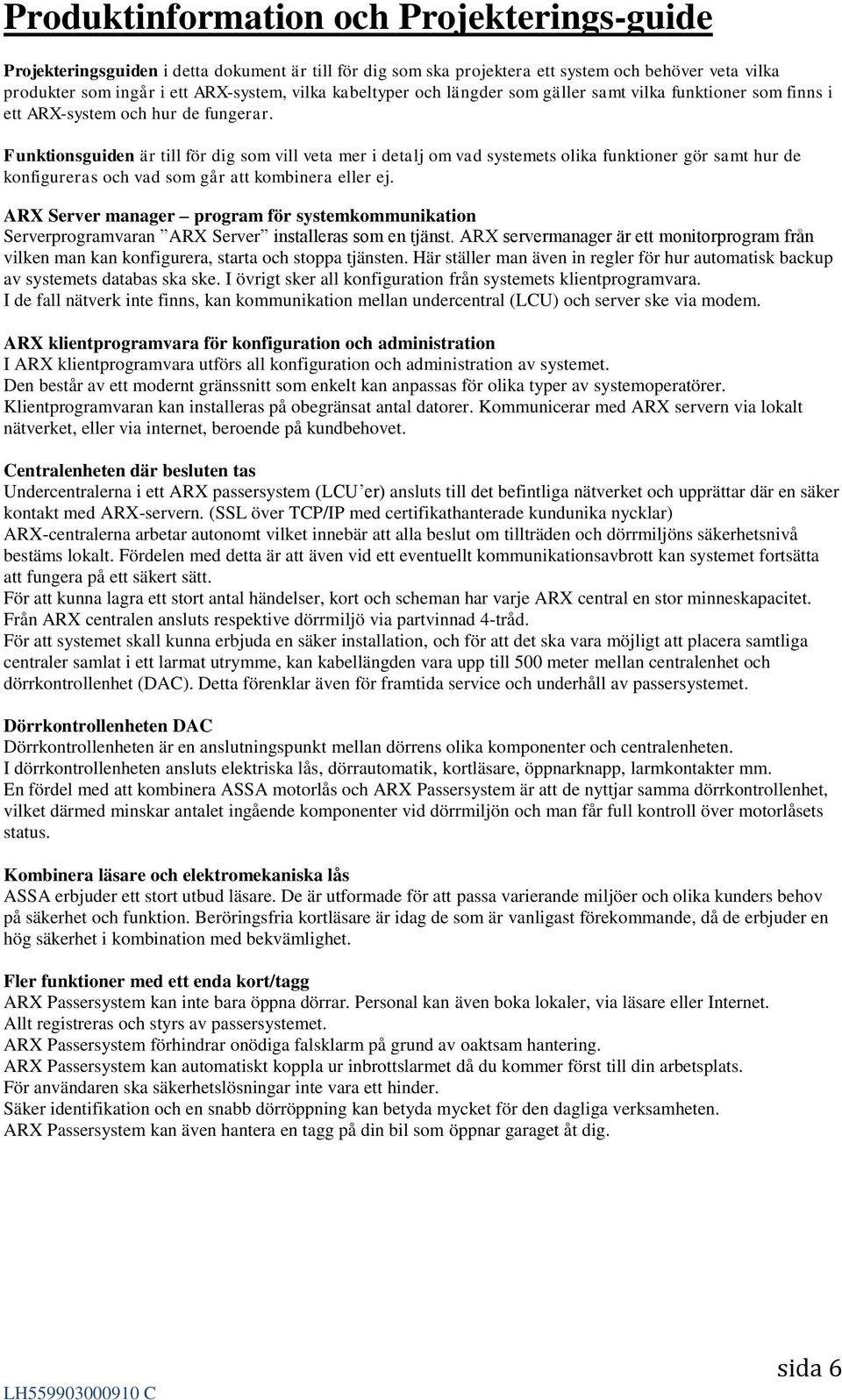

7 Produktinformation och Projekterings-guide Projekteringsguiden i detta dokument är till för dig som ska projektera ett system och behöver veta vilka produkter som ingår i ett ARX-system, vilka kabeltyper och längder som gäller samt vilka funktioner som finns i ett ARX-system och hur de fungerar. Funktionsguiden är till för dig som vill veta mer i detalj om vad systemets olika funktioner gör samt hur de konfigureras och vad som går att kombinera eller ej. ARX Server manager program för systemkommunikation Serverprogramvaran ARX Server installeras som en tjänst. ARX servermanager är ett monitorprogram från vilken man kan konfigurera, starta och stoppa tjänsten. Här ställer man även in regler för hur automatisk backup av systemets databas ska ske. I övrigt sker all konfiguration från systemets klientprogramvara. I de fall nätverk inte finns, kan kommunikation mellan undercentral (LCU) och server ske via modem. ARX klientprogramvara för konfiguration och administration I ARX klientprogramvara utförs all konfiguration och administration av systemet. Den består av ett modernt gränssnitt som enkelt kan anpassas för olika typer av systemoperatörer. Klientprogramvaran kan installeras på obegränsat antal datorer. Kommunicerar med ARX servern via lokalt nätverket, eller via internet, beroende på kundbehovet. Centralenheten där besluten tas Undercentralerna i ett ARX passersystem (LCU er) ansluts till det befintliga nätverket och upprättar där en säker kontakt med ARX-servern. (SSL över TCP/IP med certifikathanterade kundunika nycklar) ARX-centralerna arbetar autonomt vilket innebär att alla beslut om tillträden och dörrmiljöns säkerhetsnivå bestäms lokalt. Fördelen med detta är att även vid ett eventuellt kommunikationsavbrott kan systemet fortsätta att fungera på ett säkert sätt. För att kunna lagra ett stort antal händelser, kort och scheman har varje ARX central en stor minneskapacitet. Från ARX centralen ansluts respektive dörrmiljö via partvinnad 4-tråd. För att systemet skall kunna erbjuda en säker installation, och för att det ska vara möjligt att placera samtliga centraler samlat i ett larmat utrymme, kan kabellängden vara upp till 500 meter mellan centralenhet och dörrkontrollenhet (DAC). Detta förenklar även för framtida service och underhåll av passersystemet. Dörrkontrollenheten DAC Dörrkontrollenheten är en anslutningspunkt mellan dörrens olika komponenter och centralenheten. I dörrkontrollenheten ansluts elektriska lås, dörrautomatik, kortläsare, öppnarknapp, larmkontakter mm. En fördel med att kombinera ASSA motorlås och ARX Passersystem är att de nyttjar samma dörrkontrollenhet, vilket därmed minskar antalet ingående komponenter vid dörrmiljön och man får full kontroll över motorlåsets status. Kombinera läsare och elektromekaniska lås ASSA erbjuder ett stort utbud läsare. De är utformade för att passa varierande miljöer och olika kunders behov på säkerhet och funktion. Beröringsfria kortläsare är idag de som är vanligast förekommande, då de erbjuder en hög säkerhet i kombination med bekvämlighet. Fler funktioner med ett enda kort/tagg ARX Passersystem kan inte bara öppna dörrar. Personal kan även boka lokaler, via läsare eller Internet. Allt registreras och styrs av passersystemet. ARX Passersystem förhindrar onödiga falsklarm på grund av oaktsam hantering. ARX Passersystem kan automatiskt koppla ur inbrottslarmet då du kommer först till din arbetsplats. För användaren ska säkerhetslösningar inte vara ett hinder. Säker identifikation och en snabb dörröppning kan betyda mycket för den dagliga verksamheten. ARX Passersystem kan även hantera en tagg på din bil som öppnar garaget åt dig. sida 6

8 Modern teknik från dörr till dator ARX Passersystem har komponenter som är utvecklade för att passa varandra. Logiskt gränssnitt, driftsäkra produkter och en smidig distribution. ARX uppbyggnad är utvecklad för att passa dagens och framtidens elektroniklösningar. Systemet är dessutom utvecklat av ASSA, en av Sveriges största säkerhetsleverantörer, med eget testlabb och återförsäljarutbildning. Idag ställs det höga krav på en installatör. Från att tidigare ha monterat lås ska installatören idag behärska elinstallationer, programmering och datanätverk. ASSA erbjuder alla sina återförsäljare kvalificerad utbildning på alla sina system. En säkerhetslösning synas oftast ur användarens perspektiv, men det är lika viktigt att produkten och mjukvaran är kostnadseffektiva att installera, driftsätta och underhålla. Smarta produkter för både användare och installatör ARX Passersystems centraler tillämpar Plug and Play. Centralerna är självkonfigurerande, det vill säga de hittar själva sin plats i nätverket när de ansluts. De arbetar helt självständigt och fortsätter styra dörrmiljöerna även om kontakten till systemets server bryts. ARX systemuppbyggnad gör därmed att installationstiden och risken för problem minskar, samt att hela driftsättningen förenklas. Smarta konstruktionslösningar för både mjukvara och hårdvara Uppdatering av mjukvaran i undercentralerna görs centralt från systemet. Inga fysiska komponenter behöver bytas vid nya programversioner. Vissa läsare (PCR-läsare) kan enkelt uppgraderas från Offline- till Onlineläsare och ingå i passersystemet. Vid varje dörrmiljö finns normalt en intelligent kopplingsbox (DAC) dit el-lås, läsare, öppnarknapp och dörrkontakter ansluts. Eftersom det från dörr till central endast behövs fyra trådar (två för kommunikation och två för strömförsörjning) blir installationen enkel och därmed mycket kostnadseffektiv. Direktstyrda motorlås En stor fördel med ett ARX Passersystem, är bland annat möjligheten till integrerad styrning av ASSA s motorlås, där en dag- och nattfunktion ger två alternativ: Ett alternativ är att motorlåset gått till daglåst läge direkt när schemat för inställningen motorlås dag/natt eller ingången dag/natt påverkas. En annan möjlighet är att låta första giltiga passage styra. Då går motorlåset till daglåst läge vid första giltiga passage efter att systemet logiskt satts i dagläge (vanligtvis via ett schema). Motorlåsens dag- och nattfunktion kan även automatiskt styras av att man larmar av eller på. En leverantör att lita på Som installatör är det en fördel att en och samma leverantör erbjuder ett komplett system; allt ifrån gångjärn till mjukvaran som systemet administreras ifrån. Vi för ständigt en dialog med våra återförsäljare för att skapa bättre lösningar. Vi kan påverka allt ifrån framtagning av manualer till nya kommunikationsstandarder för dörrmiljön. Vi är en trygg och stabil partner som hela tiden strävar efter att bli bättre. Standardfunktioner i ARX I ARX Passersystem finns ett stort antal funktioner som standard. Dessutom kan systemet skräddarsys genom att man lägger till olika funktioner via tilläggslicenser, för att på så vis skapa en komplett säkerhetslösning för varje objekt. Utöver detta kan även ARX Passersystem integreras med olika externa system för att erbjuda ytterligare möjligheter till helhetslösningar. ARX Passersystem erbjuder följande funktioner i standardutförande: Funktionsanpassad styrning Med denna inställning förlängs tiden för de moment som har med en passage att göra, samt att ett relä kan konfigureras att aktiveras. Till exempel kan en person med rörelsehinder få längre öppettid (3 ggr inställda tider). En dörr och en dörrautomatik kan konfigureras så att automatiken bara öppnar för personer kopplade till denna funktion. Vaktmästarfunktion Med vaktmästarfunktionen kan en behörig person ställa om läsaren till att fungera som ett kodlås (till exempel under dagtid) t.ex. för att göra det möjligt för personer som inte har kort att passera valda dörrar. sida 7

9 Avaktivering av koden sker sedan manuellt eller när personens behörighetsschema slutar gälla i dörren. Avaktivering sker även vid schemastyrt larmtillslag. När man aktiverar en kod på en läsare med vaktmästarfunktion och om läsaren ingår i en larmzon, larmas automatiskt larmzonen av. När alla aktiverade koder deaktiverats larmas automatiskt larmzonen på. Branddörrsstängning Ofta finns stora branddörrar runt om i en fastighet som endast har till uppgift att stängas om det skulle börja brinna och på så sätt hålla elden i ett begränsat utrymme. Överfallslarm Många företag eller organisationer finner en trygghet i att passersystemet har en överfallsfunktion. En kortinnehavare som blir tvingad att öppna en dörr kan trycka en överfallskod istället för sin vanliga kod. Dörren öppnas som vanligt, men ett tyst larm kan skickas vidare av passersystemet till en larmcentral. Tvåkortsfunktion Tvåkortsfunktion kallas det när det krävs två separata giltiga kort (med eller utan PIN-kod) för att passera en dörr. Funktionen styrs av ett tidschema. Motorlåsstyrning som en del av ARX En viktig fördel med ARX Passersystem är möjligheten till integrerad motorlås-styrning, via ARX dag- och nattfunktion. Funktionen ger tre alternativ: Motorlåset går till dag-låst läge enligt schemat för funktionen Motorlås dag/natt eller när ingången dag/natt i dörrcentralen påverkas. Första giltiga passage gör att motorlåset går till dag-låst läge vid första giltiga passage, om systemet är i dagläge. Motorlåset går till dag-låst läge när ett integrerat larm kopplas från via ARX och går till nattlåst läge när larmet kopplas till. Funktionsstyrda reläer i undercentralen (LCU) Undercentralen kan kompletteras med ett reläkort, till vilket man i ARX kan konfigurera olika funktioner som styra dessa reläer. Väsentlig funktion: Ett relä drar när alla utrymningsdörrars motor-lås låst upp efter en av-larmning. Motorlåsfel: Ett relä drar om något motorlås inte lyckas låsa i samband med en på-larmning. Summalarm: Ett relä drar när någon av de funktioner/fel man valt inträffar. Funktionsstyrda reläer i dörrcentralen (DAC) Dörrcentralen kan kompletteras med ett reläkort, till vilket man i ARX kan konfigurera runt 30 olika funktioner som styra dessa reläer. Se avsnittet Funktionsbeskrivning för reläutgång 1-4 i DAC med reläkort Personliga koder (Kort som kod) Vissa valda kortnummer kan användas som dörrkod. Funktionen kan styras på, av eller via schema för respektive in och ut. Det är inställbart hur många siffror koderna ska bestå av (1-9). sida 8

10 Tilläggsfunktioner i ARX Utöver standardfunktionerna i ARX Passersystem finns ett antal licensstyrda tilläggsfunktioner som man kan bygga ut systemet med. Nya funktioner utvecklas ständigt. Domänfunktion Större företag och organisationer kan behöva styra behörigheten för olika operatörer till olika delar av systemet. Funktionen Domäner gör det möjligt att styra så att vissa operatörer endast får tillgång till valda delar och funktioner i anläggningen. Operatören kan till exempel begränsas att se och redigera personer, kort och behörighetskategorier, passer- och larmområden samt se loggar som tillhör en viss domän. Zonkontrollfunktion Med funktionen Zonkontroll finns möjlighet att skapa zoner och därmed kontrollera var personer befinner sig och hur många som finns i respektive zon vid aktuell tidpunkt. Evakueringslistor Med tilläggsfunktionerna Zonkontroll och Trigger, kan man automatiskt generera listor innehållande vilka personer som befinner sig i respektive zon. Dessa listor kan fås på skrivare eller som mejl, samt via webbläsare. Zonkontroll med global antipassback Zonkontroll kan kompletteras med antipassback. Det innebär att en person inte kan gå in i en zon han redan är i, eller för att komma in i en zon så måste man komma från en annan bestämd zon. Man kan även konfigurera zon-modulen så varje person måste läsa in sig i en viss zon för att kunna gå i övriga dörrar i anläggningen. Det går även att sätta max antal personer i en zon. Slussfunktion I en sluss kopplas två eller flera dörrar samman och skapar en säkerhetssluss. Slussfunktionen innebär att endast en av dörrarna går att öppna åt gången. (2-16 dörrar kan ingå i en sluss och max en sluss per LCU) Bokning via panel Bokningssystemet består av en systemfunktion i programvaran och en fysik bokningspanel med beröringsfri läsare ute i systemet. Bokningsmodulen är utvecklad för att vara enkel att använda och samtidigt flexibel för administratören att konfigurera. Bokningspanelen består av en stor och tydlig pekskärm med integrerad läsare. Finns det många bokningsbara utrymmen kan samtliga bokas från en och samma panel. Vilka som har behörighet att boka olika objekt styrs av resursbehörigheter i systemet. Mina sidor ett personligt webbinterface i ARX Användare i ARX Passersystem ges möjlighet till ett webbgränssnitt av ARX Passersystemet kallat Mina sidor. Där finns en personlig del där användaren kan få meddelanden från administratören samt spärra kort eller ändra kod på sina egna kort. Via den personliga delen kan även användaren boka utrymmen såsom tvättstuga och konferenslokaler. Nyckelhantering genom Performer Performer nyckelhantering finns som en länk till ARX Passersystem då systemen delar persondata. Mekaniska nycklar kan på så sätt tilldelas personer på samma sätt som passerkort. Detta möjliggör en unik och enkel hantering av fysiska nycklar och rättigheter för en persons tillträde, On-Line, i ett och samma system. Tids-antipassback För att förhindra att samma kort används för att öppna en dörr från samma sida flera gånger i rad, finns möjlighet att lägga till funktionen tids-antipassback. Kortet spärras då i läsaren under en förutbestämd tid efter användande för att förhindra att obehöriga släpps in med samma kort igen. Hissfunktion Styrning av en hiss kan integreras som en del av ARX Passersystem. Tillträdeskontroll sker då automatiskt till respektive våningsplan med en kortläsare, eller med en kombination av en läsare och hisskorgens knappsats. (Upp till 255 våningar) Larmområden kan även styras från hissläsaren. Triggermodul Triggermodulen till ARX erbjuder en mycket flexibel och komplex funktion, där man på valfria händelser i systemet kan styra reläer och skicka . Händelser kan även knytas till en larmlista där operatörer kan se och kvittera aktiverade triggers. sida 9

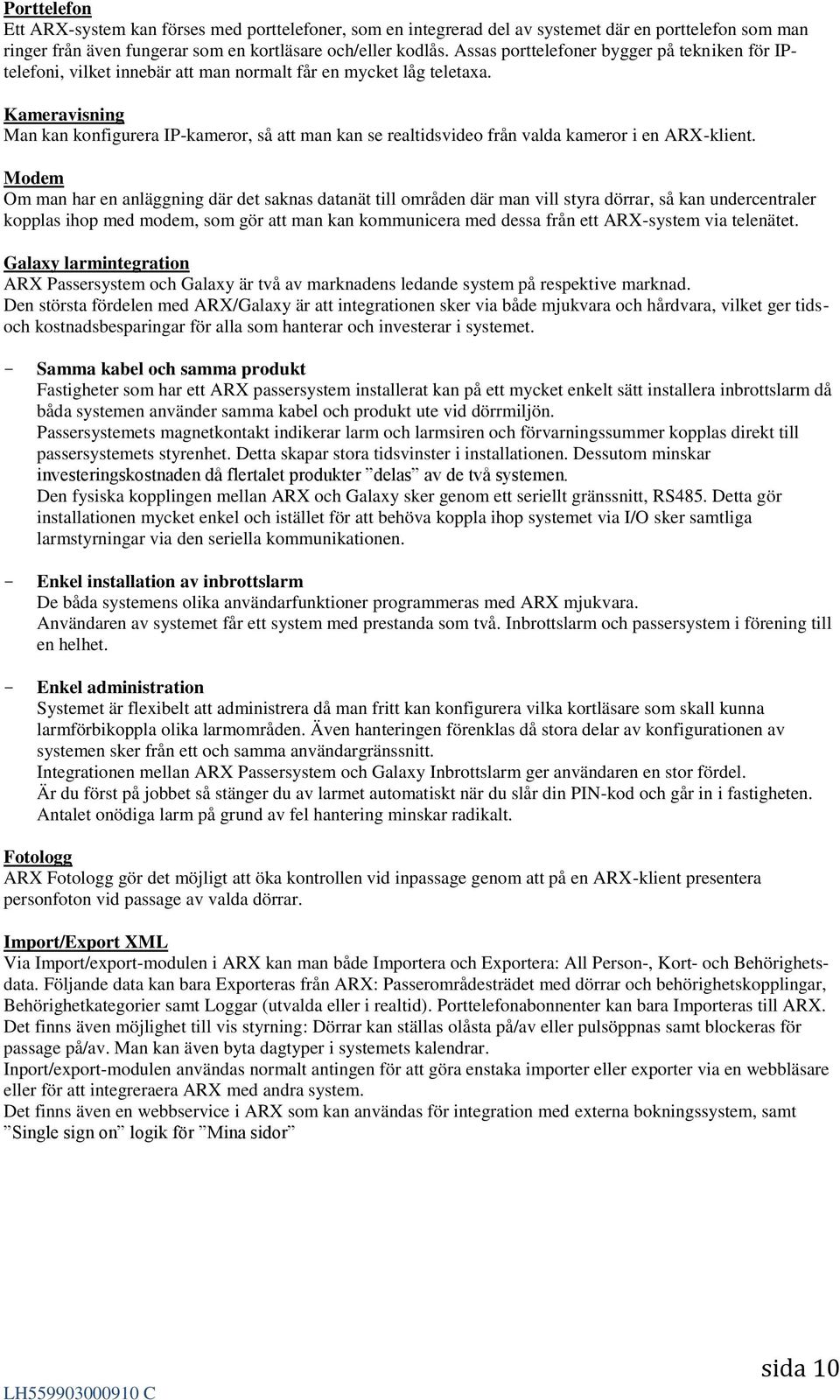

11 Porttelefon Ett ARX-system kan förses med porttelefoner, som en integrerad del av systemet där en porttelefon som man ringer från även fungerar som en kortläsare och/eller kodlås. Assas porttelefoner bygger på tekniken för IPtelefoni, vilket innebär att man normalt får en mycket låg teletaxa. Kameravisning Man kan konfigurera IP-kameror, så att man kan se realtidsvideo från valda kameror i en ARX-klient. Modem Om man har en anläggning där det saknas datanät till områden där man vill styra dörrar, så kan undercentraler kopplas ihop med modem, som gör att man kan kommunicera med dessa från ett ARX-system via telenätet. Galaxy larmintegration ARX Passersystem och Galaxy är två av marknadens ledande system på respektive marknad. Den största fördelen med ARX/Galaxy är att integrationen sker via både mjukvara och hårdvara, vilket ger tidsoch kostnadsbesparingar för alla som hanterar och investerar i systemet. Samma kabel och samma produkt Fastigheter som har ett ARX passersystem installerat kan på ett mycket enkelt sätt installera inbrottslarm då båda systemen använder samma kabel och produkt ute vid dörrmiljön. Passersystemets magnetkontakt indikerar larm och larmsiren och förvarningssummer kopplas direkt till passersystemets styrenhet. Detta skapar stora tidsvinster i installationen. Dessutom minskar investeringskostnaden då flertalet produkter delas av de två systemen. Den fysiska kopplingen mellan ARX och Galaxy sker genom ett seriellt gränssnitt, RS485. Detta gör installationen mycket enkel och istället för att behöva koppla ihop systemet via I/O sker samtliga larmstyrningar via den seriella kommunikationen. Enkel installation av inbrottslarm De båda systemens olika användarfunktioner programmeras med ARX mjukvara. Användaren av systemet får ett system med prestanda som två. Inbrottslarm och passersystem i förening till en helhet. Enkel administration Systemet är flexibelt att administrera då man fritt kan konfigurera vilka kortläsare som skall kunna larmförbikoppla olika larmområden. Även hanteringen förenklas då stora delar av konfigurationen av systemen sker från ett och samma användargränssnitt. Integrationen mellan ARX Passersystem och Galaxy Inbrottslarm ger användaren en stor fördel. Är du först på jobbet så stänger du av larmet automatiskt när du slår din PIN-kod och går in i fastigheten. Antalet onödiga larm på grund av fel hantering minskar radikalt. Fotologg ARX Fotologg gör det möjligt att öka kontrollen vid inpassage genom att på en ARX-klient presentera personfoton vid passage av valda dörrar. Import/Export XML Via Import/export-modulen i ARX kan man både Importera och Exportera: All Person-, Kort- och Behörighetsdata. Följande data kan bara Exporteras från ARX: Passerområdesträdet med dörrar och behörighetskopplingar, Behörighetkategorier samt Loggar (utvalda eller i realtid). Porttelefonabonnenter kan bara Importeras till ARX. Det finns även möjlighet till vis styrning: Dörrar kan ställas olåsta på/av eller pulsöppnas samt blockeras för passage på/av. Man kan även byta dagtyper i systemets kalendrar. Inport/export-modulen användas normalt antingen för att göra enstaka importer eller exporter via en webbläsare eller för att integreraera ARX med andra system. Det finns även en webbservice i ARX som kan användas för integration med externa bokningssystem, samt Single sign on logik för Mina sidor sida 10

12 ARX Systemuppbyggnad Ett ARX-system består normalt av följande komponenter: En serverdator, en eller flera klientdatorer, ett antal undercentraler (LCU), ett antal dörrcentraler (DAC) samt kortläsare. Det finns även så kallade kompaktläsare (PCR) där dörrcentral och läsare är i hopbyggda till en enhet och dörrbladsläsare (DBL) där dörrcentral, läsare och lås är i hopbyggda till en enhet som monteras i dörren. ARX kan också hantera offline-dörrar (Aperio offline och OCR) där läsarna kommunicerar med systemet via användarnas kort. Det finns också batterimatade online-dörrar (Aperio online) där läsarna kommunicerar krypterat med systemet via radio (Upp till 8 läsare per så kallad Comhub via ZigBee 2.4GHz). Kommunikation mellan server, klienter och undercentraler sker via TCP/IP i ett befintligt eller eget datanätverk, på port (Det går även att ansluta en LCU via modem. Se separat beskrivning för detta). All kommunikation är krypterad via standard SSL/TLS (minst 128 bitars nycklar). All kommunikation initieras av klient och LCU. D.v.s. om man behöver öppna port 5002 i någon brandvägg, så ska det vara i riktning mot servern. Systemet använder sig av de vanligaste krypteringsalgoritmerna, t.ex. AES, 3DES och RC4. Nyckelhanteringen sker via kundunika certifikat och hanteras enligt standarden PKI. Kommunikationen mellan LCU och DAC sker via CL-20 i ett stjärn-nät. (4 trådar. 2 för spänningsmatning och 2 för kommunikation). Varje dörrkanal har en inbyggd automatsäkring på 1A för spänningsmatningen till dörren. Kabeltyp mellan LCU och nätverk: CAT5 eller bättre. (Ej skärmad då det kan skapa jordfel i systemet) Kabeltyp mellan LCU och DAC: EKKX 2x2x0,2 eller liknande. Max kabellängd 500m. Kabeltyp mellan DAC och läsare: EKKX 2x2x0,2 eller liknande. Max kabellängd 500m. Kabeltyp mellan LCU och ECP30/35 (Porttelefon): CAT5 eller bättre. Max kabellängd 300m. Kabeltyp mellan LCU och Comhub för Aperio: EKKX 2x2x0,2 eller liknande. Max kabellängd 500m. Kabeltyp övriga anslutningar: EKKX eller liknande. Kabellängder rekommenderas ej överstiga 50m. OBS! Ovan angivna kabeltyper och maximala kabellängder gäller för kommunikationen mellan enheterna. Vilken kabel-typ, area och maxlängd som krävs för strömförsörjning, beror på enheternas strömförbrukning och måste beräknas från fall till fall. Se avsnitt: Strömförbrukningsguide sida 11

13 ARX Server ARX serverprogramvara är utvecklad i programspråket Java ARX serverprogram installeras normalt på serverns hårddisk under, C:\Program\ASSA\ARX Servern behöver inte ha Java installerad. Alla program och filer som ARX använder ligger i ARX-katalogen. ARX-servern kräver inget separatinstallerat databasprogram då ARX har en inbyggd databasmotor (HSQL) ARX installeras som en tjänst på servern och startas, stoppas och konfigureras från ARX servermanager. Via ARX servermanager läser man in licenser och certifikat samt administrerar backupper. I menyn för bakupper kan man manuellt ta en backup, Läsa tillbaka en backup och konfigurera automatiska backuper. OBS! För att den inbyggda webbservern och utskrifter via Triggers ska fungera på en Windows server, måste tjänsten knytas till ett admin-konto. Portar som ARX-tjänsten använder på servern: Klient- och LCU- kommunikation. Kan även användas för webbtjänster. (Ej konfigurerbar) http-port för webbtjänster. (Konfigurerbar i ARX server manager) https-port för webbtjänster. (Konfigurerbar i ARX server manager) Server manager kommunikation. (Konfigurerbar i filen system.properties ) Hårdvaru krav för ARX server 64 bitars: Operativsystem: Windows server 2003, 2008 och 2012 samt Windows XP, Winows-7 och Windows-8. ARX serverapplikation fungerar i virtuell miljö, men behöver prioriterad CPU-tid och snabb diskåtkomst, speciellt i stora system (>300 dörrar). Minne: Minst 2GB ledigt minne. 4-8GB för stora system (>100 LCU er och/eller > kort) Hårddisk: Minst10GB ledigt utrymme. Prestanda: För stora system rekommenderas en snabb CPU och 4 kärnor eller fler. Konfiguration av arbetsminnet på servern Vid installation av ARX sätts minnet som ARX-servern max får använda, till 1GB. I större system måste detta minne ökas. Det gör man i filen ARX Service.vmoptions som ligger i katalogen C:\Program files\assa\arx. Man ändrar parametern -Xmx1024m till ett värde som är lämpligt för systemets storlek. Om man t.ex. vill öka minnet till 3GB ändras denna parameter till -Xmx3000m sida 12

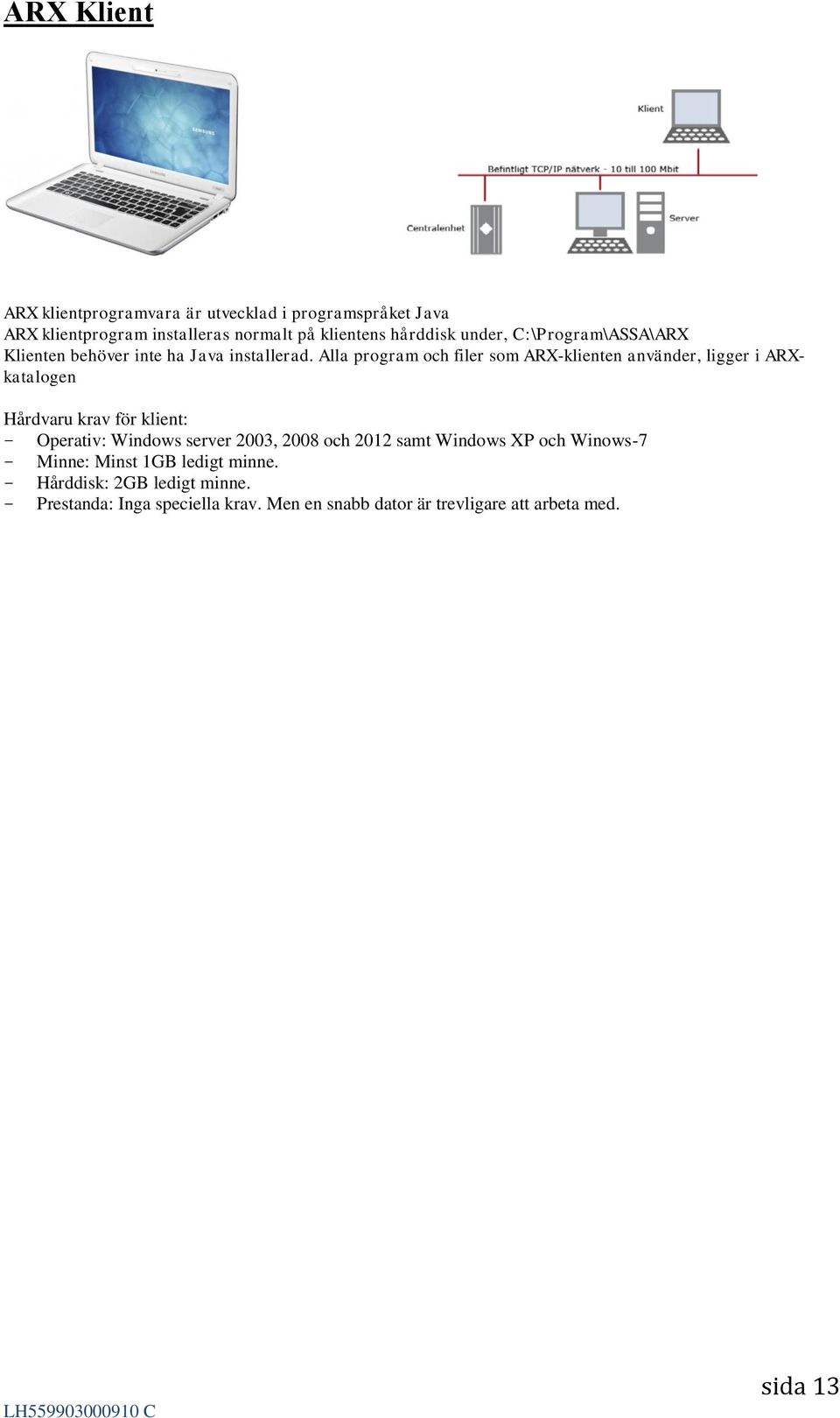

14 ARX Klient ARX klientprogramvara är utvecklad i programspråket Java ARX klientprogram installeras normalt på klientens hårddisk under, C:\Program\ASSA\ARX Klienten behöver inte ha Java installerad. Alla program och filer som ARX-klienten använder, ligger i ARXkatalogen Hårdvaru krav för klient: Operativ: Windows server 2003, 2008 och 2012 samt Windows XP och Winows-7 Minne: Minst 1GB ledigt minne. Hårddisk: 2GB ledigt minne. Prestanda: Inga speciella krav. Men en snabb dator är trevligare att arbeta med. sida 13

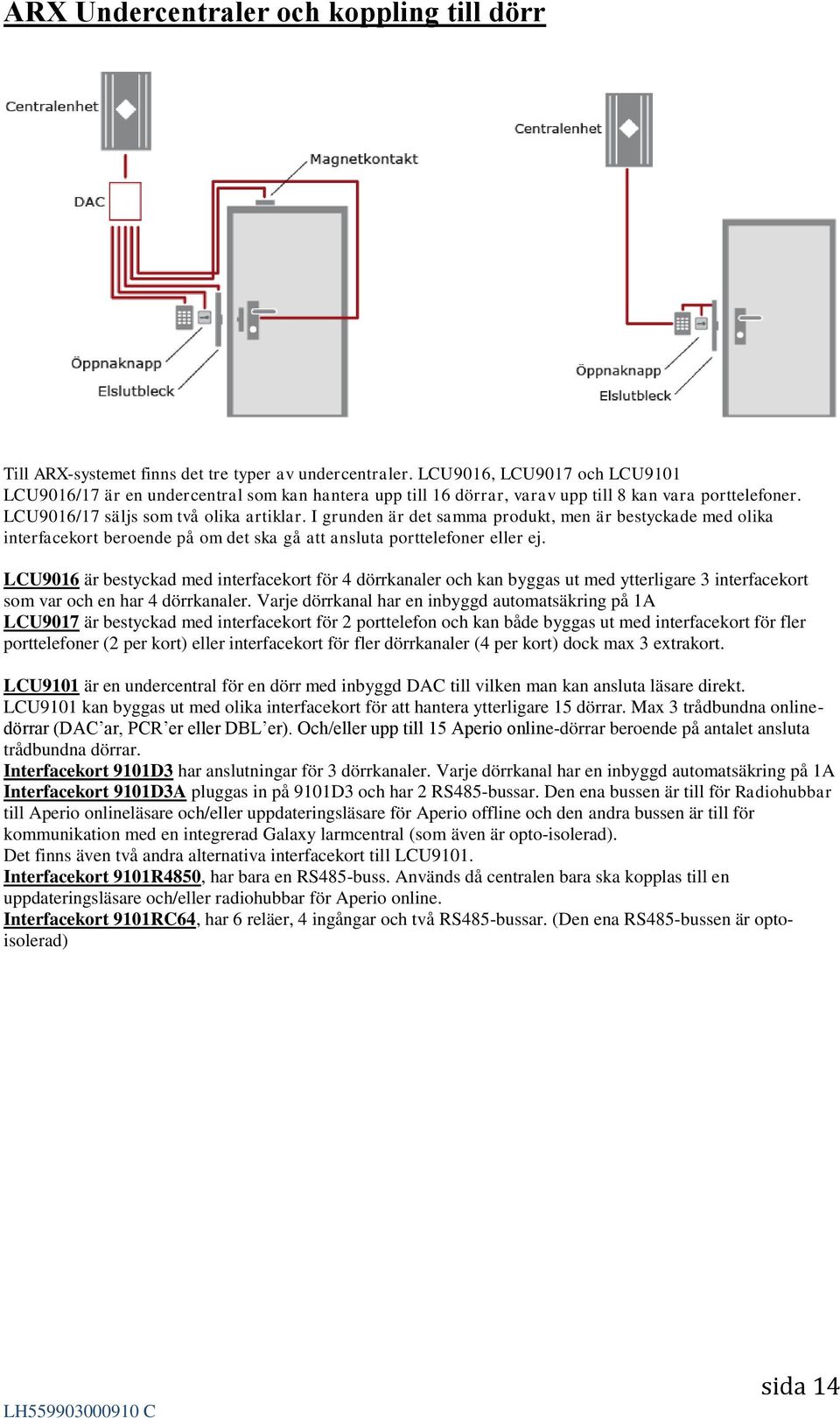

15 ARX Undercentraler och koppling till dörr Till ARX-systemet finns det tre typer av undercentraler. LCU9016, LCU9017 och LCU9101 LCU9016/17 är en undercentral som kan hantera upp till 16 dörrar, varav upp till 8 kan vara porttelefoner. LCU9016/17 säljs som två olika artiklar. I grunden är det samma produkt, men är bestyckade med olika interfacekort beroende på om det ska gå att ansluta porttelefoner eller ej. LCU9016 är bestyckad med interfacekort för 4 dörrkanaler och kan byggas ut med ytterligare 3 interfacekort som var och en har 4 dörrkanaler. Varje dörrkanal har en inbyggd automatsäkring på 1A LCU9017 är bestyckad med interfacekort för 2 porttelefon och kan både byggas ut med interfacekort för fler porttelefoner (2 per kort) eller interfacekort för fler dörrkanaler (4 per kort) dock max 3 extrakort. LCU9101 är en undercentral för en dörr med inbyggd DAC till vilken man kan ansluta läsare direkt. LCU9101 kan byggas ut med olika interfacekort för att hantera ytterligare 15 dörrar. Max 3 trådbundna onlinedörrar (DAC ar, PCR er eller DBL er). Och/eller upp till 15 Aperio online-dörrar beroende på antalet ansluta trådbundna dörrar. Interfacekort 9101D3 har anslutningar för 3 dörrkanaler. Varje dörrkanal har en inbyggd automatsäkring på 1A Interfacekort 9101D3A pluggas in på 9101D3 och har 2 RS485-bussar. Den ena bussen är till för Radiohubbar till Aperio onlineläsare och/eller uppdateringsläsare för Aperio offline och den andra bussen är till för kommunikation med en integrerad Galaxy larmcentral (som även är opto-isolerad). Det finns även två andra alternativa interfacekort till LCU9101. Interfacekort 9101R4850, har bara en RS485-buss. Används då centralen bara ska kopplas till en uppdateringsläsare och/eller radiohubbar för Aperio online. Interfacekort 9101RC64, har 6 reläer, 4 ingångar och två RS485-bussar. (Den ena RS485-bussen är optoisolerad) sida 14

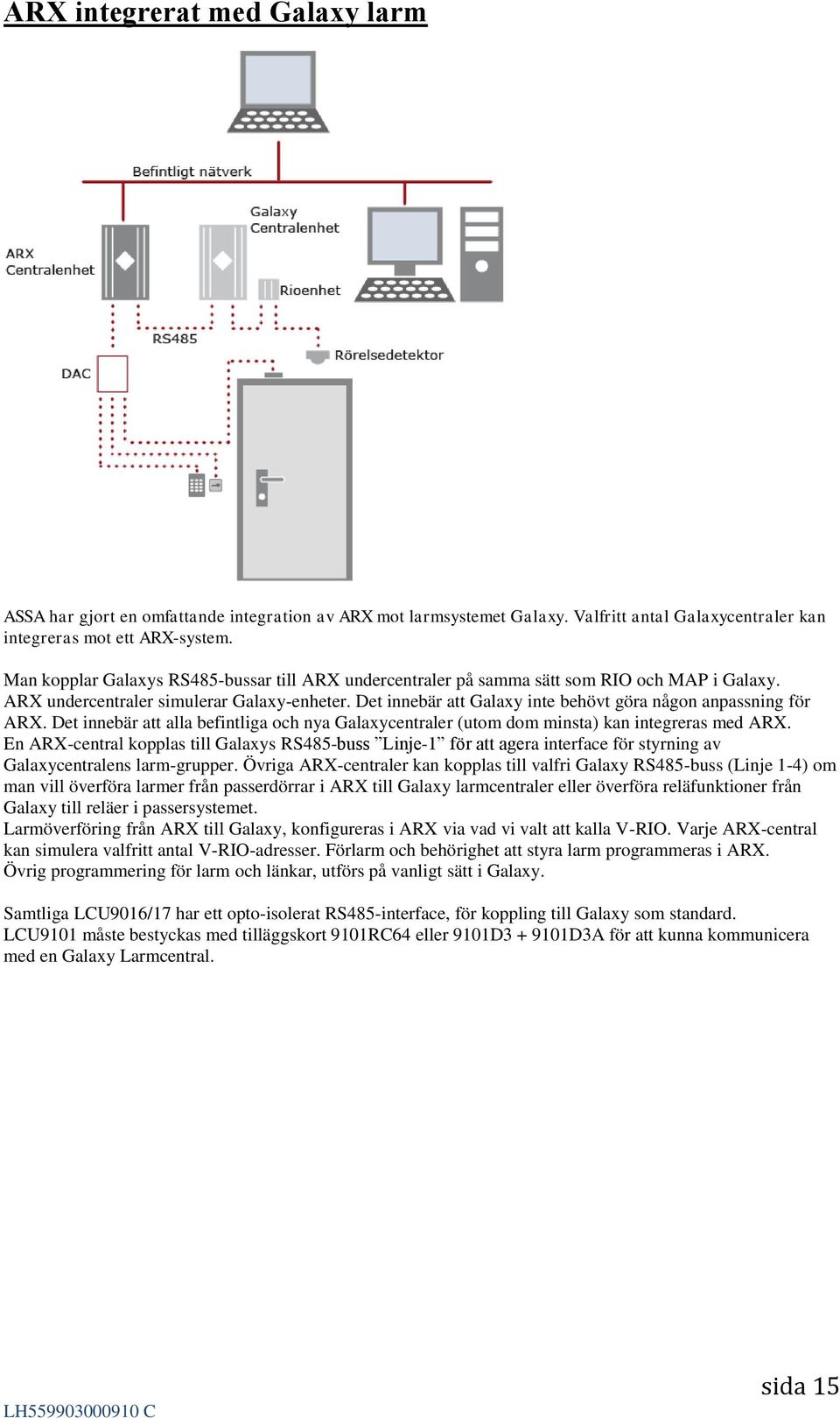

16 ARX integrerat med Galaxy larm ASSA har gjort en omfattande integration av ARX mot larmsystemet Galaxy. Valfritt antal Galaxycentraler kan integreras mot ett ARX-system. Man kopplar Galaxys RS485-bussar till ARX undercentraler på samma sätt som RIO och MAP i Galaxy. ARX undercentraler simulerar Galaxy-enheter. Det innebär att Galaxy inte behövt göra någon anpassning för ARX. Det innebär att alla befintliga och nya Galaxycentraler (utom dom minsta) kan integreras med ARX. En ARX-central kopplas till Galaxys RS485-buss Linje-1 för att agera interface för styrning av Galaxycentralens larm-grupper. Övriga ARX-centraler kan kopplas till valfri Galaxy RS485-buss (Linje 1-4) om man vill överföra larmer från passerdörrar i ARX till Galaxy larmcentraler eller överföra reläfunktioner från Galaxy till reläer i passersystemet. Larmöverföring från ARX till Galaxy, konfigureras i ARX via vad vi valt att kalla V-RIO. Varje ARX-central kan simulera valfritt antal V-RIO-adresser. Förlarm och behörighet att styra larm programmeras i ARX. Övrig programmering för larm och länkar, utförs på vanligt sätt i Galaxy. Samtliga LCU9016/17 har ett opto-isolerat RS485-interface, för koppling till Galaxy som standard. LCU9101 måste bestyckas med tilläggskort 9101RC64 eller 9101D D3A för att kunna kommunicera med en Galaxy Larmcentral. sida 15

17 LCU9016/17 II LCU9016/17 bygger på en konstruktion med en kraftfull CPU som kör operativsystemet Linux. Program och data lagras i flashminne. Programvaran kan enkelt uppgraderas från ARX. LCU n kommunicerar med ARX-servern över standard datanätverk via TCP/IP på port LCU n stödjer både fast IP-adress och dynamisk tilldelning via DHCP samt namnuppslagning via DNS. All kommunikation sker med hög säkerhet via SSL och kundunika certifikat. Även programvaran är signerad och kan inte bytas ut mot ett osignerat program som inte kommer från eller har signerats av ASSA. Hanterar upp till 16 dörrmiljöer med in/ut-läsare (9017 kan även hantera upp till 8 porttelefoner) Hanterar olika läsarteknologier per dörr. Realtidsklocka med kalender och batteribackup Program, databas och loggar lagras i ett flashminne, komprimerat via inbyggd databas-motor. Händelsebuffert. Ca: händelser Kortminne ca: (Max ca om varje kort bara har en kategorikoppling) Övrig data: Kalendrar, scheman, dörrparametrar och behörighetskategorier mm. har ingen praktisk begränsning. Tre reläer och en ingång, via reläkortet 9016RC Tidsantipassback med möjlighet att fördröja utläsning. Vaktmästarfunktion: Upp till 50 koder per dörr. En slussfunktion lokalt i LCU. Två till sexton dörrar relästyrda larmzoner per centralenhet Upp till 32 larmzoner per dörr vid integrerat Galaxy-larm Varje dörrkanal har en inbyggd automatsäkring på 1A Kommunikation: Ethernet 10/100Mb TCP/IP på port 5002, samt en RS-232 port för konfiguration eller kommunikation via modem och CL-20 mot dörrar. Matning: 17-28V ac/dc. 100mA 16MB Flashminne och 32MB RAM Temperaturområde: +5 till +40 ej kondenserande Kabeltyp: Nätverk CAT5 max 100m samt till dörr EKKX 2x2x0,2 max 500m Dimensioner: 390 x 211 x 94mm sida 16

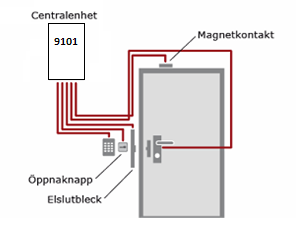

18 LCU9101 LCU9101 bygger på en konstruktion med en kraftfull CPU som kör operativsystemet Linux. Program och data lagras i flashminne. Programvaran uppgraderas enkelt från ARX. LCU n kommunicerar med ARX över standard datanätverk via TCP/IP på port LCU n stödjer både fast IP-adress och dynamisk tilldelning via DHCP samt namnuppslagning via DNS. All kommunikation sker med hög säkerhet via SSL och kundunika certifikat. Även programvaran är signerad och kan inte bytas ut mot ett osignerat program som inte kommer från eller har signerats av ASSA LCU9101 Kan matas via PoE om anläggningen har PoE-switchar eller PoE-injectors. OBS! Kan bara användas för att strömförsörja första dörrmiljön. (kontrollera att anslutna enheter ej belastar LCU n med mer än 13W) Vid PoE-matning kan endast 12V-lås kopplas till centralen (valet Vin fungerar inte) Fördelen med PoE är att ingen separat matning behöver dras fram till dörren, utan endast Ethernet-anslutningen. Hanterar upp till 16 dörrmiljöer varav 4 med in/ut-läsare och/eller upp till 15 Aperio online-läsare. Den inbyggda dörrlogiken (dörr 1) kan även hantera uppdateringsläsare in/ut för Aperio offline. Hanterar olika läsarteknologier per dörr. Realtidsklocka med kalender och batteribackup Program, databas och loggar lagras i ett flashminne, komprimerat via inbyggd databas-motor. Händelsebuffert. Ca: händelser Kortminne ca: (Max ca om varje kort bara har en kategorikoppling) Övrig data: Kalendrar, scheman, dörrparametrar och behörighetskategorier mm. har ingen praktisk begränsning. Tidsantipassback med möjlighet att fördröja utläsning. Vaktmästarfunktion: Upp till 50 koder per dörr. En slussfunktion lokalt i LCU. Två till sexton dörrar relästyrda larmzoner per centralenhet Upp till 32 larmzoner per dörr vid integrerat Galaxy-larm Varje dörrkanal har en inbyggd automatsäkring på 1A (Gäller för tilläggskort D3A) Stöd för Hi-O i den interna dörrmiljön. OBS! Kräver program-version eller senare. Mycket avancerad och flexibel styrning av dörrautomatik via Hi-O, i den interna dörrmiljön. Kommunikation: Ethernet 10/100Mb TCP/IP på port 5002, samt en mini-usb för konfiguration, CL-20 mot dörrar via expansionskort 9101D3A samt CL-20 och HiO mot produkter runt dörren. Matning: 17-28V ac/dc. 100mA eller 48V via PoE Max belastning på 12V ut: 700mA (gäller även vid PoE-matning) 16MB Flashminne och 32MB RAM Temperaturområde: +5 till +40 ej kondenserande Kabeltyp: Nätverk CAT5 max 100m samt till dörr EKKX 2x2x0,2 max 500m Dimensioner:155 x 128 x 42mm sida 17

19 DAC430 DAC430 Är en dörrkontrollenhet för en dörr. Den kan hantera 2 läsare (in/ut) samt ett motorlås (av äldre typ CL-20). Det finns även anslutning för: Öppnaknapp och dörravkänning samt reläer för el-lås och temporär larmförbikoppling. OBS! DAC430 är att betrakta som en reservdel för den som har ett CL-20 motorlås. För övriga rekommenderas DAC530 eller DAC564 Kommunikation: Mot LCU och läsare CL-20 9,6Kb. Matning: 12V dc 60mA eller 17-28V ac/dc 30mA. (+ Läsare) Max belastning på 12V ut: 700mA Max belastning på relä: 48V 1A Temperaturområde: +5 till +40 ej kondenserande Kabeltyp: Mot LCU och läsare EKKX 2x2x0,2 max 500m Dimensioner: 155 x 128 x 42mm sida 18

20 Hi-O Hi-O erbjuder enkel installation och säker krypterad kommunikation. Samtliga Hi-O enheter ansluts med fyra trådar parallellt och till någon av följande dörrkontrollenheter: DAC530, DAC564 och LCU9101. Hi-O bussen erbjuder, en logisk hantering av de anslutna komponenterna, exempelvis öppnar inte en Hi-O dörrautomatik förrän respektive lås på bussen har rapporterat att de är olåsta. Varje komponent på Hi-Obussen vet vad den är för typ av enhet och agerar därefter. DAC530 (Hi-O) DAC530 Är en dörrkontrollenhet för en dörr med anslutning för kommunikation med både Hi-O och CL-20 enheter runt dörren. Den kan hantera 2 CL-20-läsare (in/ut) och/eller upp till 30 Hi-O enheter. (Kortläsare, Öppnaknappar, Motor-lås, El-lås mm) Det finns även anslutning för: Öppnaknapp och dörravkänning samt reläer för el-lås och temporär larmförbikoppling. Kommunikation: Mot LCU och läsare CL-20 9,6Kb. Mot Hi-O buss CAN 125Kb Matning: 12V dc 60mA eller 17-28V ac. 30mA. (+ Läsare) Max belastning på 12V ut: 700mA Max belastning på relä: 48V 1A Temperaturområde: +5 till +40 ej kondenserande Kabeltyp: Mot LCU och läsare EKKX 2x2x0,2 max 500m. (Hi-O med fri topologi och ett termineringsmotstånd, sammanlagt 50m) Kryptering: XTEA (Extended Tiny Encryption Algorithm) med 128 bitars nyckel Dimensioner: 155 x 128 x 42mm DAC564 (Hi-O) DAC564 är identisk med DAC530 ovan, men har även ett inbyggt I/O-kort med 6 reläer och 4 ingångar. Relä 1-4: Kan konfigureras att följa en rad interna funktioner i DAC en se: Funktionsbeskrivning för reläutgång 1-4 i DAC med reläkort, eller via ett schema samt direktstyras från vissa moduler i ARX Relä 5: Används bara av den styrande DAC en i ett relästyrt larmområde. Relä 6: Kan bara styras av ett schema eller från ARX Ingång 1: Fri ingång eller styr dag/natt-funktion på ett anslutet motor-lås Ingång 2: Fri ingång Ingång 3: Blockeringsingång. Blockerar dörrmiljön för passage om bruten (normalt sluten). Ingång 4: Fri ingång. (Kan konfigureras att tillkoppla larmområdet dörren ingår i.) sida 19

21 Porttelefon ECP30/35 Porttelefon ECP30 ECP30 är en porttelefon med display med inbyggd DAC och EM-läsare som ansluts till en LCU9017. Den är av typen kompaktläsare vilket innebär att reläet som styr el-låset och öppnaknappsingången sitter i porttelefonen. (Om man vill ha en säkrare lösning kan en DAC kopplas ihop med porttelefonen, till vilken man då kopplar el-lås och öppnaknapp.) Porttelefonen är i grunden en IP-telefon som kräver att man ringer via en IP-telefoni-växel. (SIP) ASSA erbjuder en sådan tjänst. ARX Tele (Klara 25 samtidiga samtal per abonnemang.) Det går även att ringa via det analoga telefonnätet. Då behövs en IP till analogomvandlare ECP-IF01 (Digital till analogomvandlare för Porttelefon). OBS! För att porttelefonens samtal ska ta sig genom eventuella brandväggar fram till växeln, så måste portarna öppnas i brandväggarna både in och ut mot porttelefoncentralen (LCU9017) och port 5060 ut. Om man har brandväggar som stödjer SIP behöver normalt inte dessa portar öppnas. Ett samtal initieras på port 5060 i riktning från porttelefoncentralen (LCU9017) och ett uppkopplat samtals sker sedan på 2 slumpvis valda portar (en in och en ut) mellan och All kommunikation mellan en porttelefon och en abonnent, går från porttelefonen via LCU9017 och till växeln. (ARX-servern är inte inblandad i porttelefontrafiken) Det finns 3 olika sätt att ringa från en ECP30: Via namnlistan i porttelefonens display Via kortkommando, som inleds med B-tangenten följt av ett nummer. (T.ex. B003) Via att slå mottagarens telefonnummer. Aktivering av de 3 olika sätten är schema-styrda. D.v.s. man kan bestämma på vilka tider respektive metod ska vara möjlig. Varje porttelefon klarar max 200 namn i namnlistan Kommunikation: CL-20 för DAC och RS422 för ljudbuss. Nätverksportar: 5060 för uppkoppling i riktning från LCU för tal i båda riktningar. (UDP) Matning: 17-28V ac/dc normalt mA (Max 750mA med värmen aktiverad) Max belastning på 12V ut: 700mA Max belastning på relä: 48V 1A Temperaturområde: -25 till +40 Kabeltyp: Mot LCU KAT5 max 300m Dimensioner: 264 x 82 x 38mm Porttelefon ECP35 ECP35 är identiska med ECP30 ovan, men har en inbyggd Mifare-läsare (i stället för EM). sida 20

22 Kortläsare klassik ASSA s klassiska kortläsare för beröringsfria kortteknologier är tillverkade i plast och finns som standard i 3 färger: Svart, vitt och silver De har en montageplatta av metall och tydliga indikerings-symboler samt inbyggd summer och bakgrundsbelyst knappsats. Samtliga läsare kommunicerar via CL-20 och vissa modeller även via Hi-O (CAN) Dimensioner: 164 x 77 x 36mm 6485EM och 5485EM (EM) Läser: EM-kort och Taggar. Kommunikation: CL-20 (5485EM Hi-O) Läsavstånd: Kort ca 12cm och Tagg ca 5cm Matning: 12V 100mA (50mA mätt på DAC matad med 24V) Temperaturområde: -25 till +40 IP54 Kabeltyp: EKKX 2x2x0,2 max 500m (Hi-O med fri topologi och ett termineringsmotstånd, sammanlagt 50m) 7585MF (Mifare) Läser: serienummer på Mifare Classic-kort/tag och Desfire kort/tag, samt sektorprogrammerad data på Mifare Classic. Kommunikation: CL-20 eller Hi-O Läsavstånd: Kort ca 8cm. Tagg ca 3cm Matning: 12V 70mA (35mA mätt på DAC matad med 24V) Temperaturområde: -25 till +40 IP54 Kabeltyp: EKKX 2x2x0,2 max 500m (Hi-O med fri topologi och ett termineringsmotstånd, sammanlagt 50m) 4585MF Uppdateringsläsare för integrerat offline (Mifare Classic) Läser och skriver till sektorer på Mifare Classic kort och taggar, för uppdatering av data för offline-läsare. Kommunikation: RS485. (OBS! Kan bara anslutas till LCU9101) Läsavstånd: Kort ca 8cm. Tagg ca 3cm Matning: 12V 70mA (35mA mätt på LCU9101 matad med 24V) Temperaturområde: -25 till +40 IP 54 Kabeltyp: EKKX 2x2x0,2 max 500m OCR55 Offline-läsare (Mifare Classic) Läser och skriver till sektorer på Mifare Classic kort och taggar. Läsaren har ingångar för öppnaknapp och dörravkänning samt ett relä för att styra ett el-lås. Läsaren kan även kommunicera med lås och öppnaknapp via Hi-O. (Öppnaknappsingången påverkar ej Hi-O anslutna lås.) Kommunikation: Kommunicerar med systemet via användarnas kort/taggar Läsavstånd: Kort ca 8cm. Tagg ca 3cm Matning: 17-28V ac/dc 50mA. Max belastning på relä: 48V 1A Temperaturområde: -25 till +40 IP54 Kabeltyp: EKKX 2x2x0,2 max 50m sida 21

23 PCR-läsare PCR-läsaren är en kompakt beröringsfri läsare lämplig som springskydd på innerdörrar. PCR-läsaren kan arbeta fristående, och programmeras då direkt via knappsatsen eller centralansluten vilket förenklar administrationen. Läsaren ansluts enkelt direkt till LCU9016/17 eller LCU9101och kan även användas som kodlås, eller som larmförbikopplare om den är ansluten till en LCU som är konfigurerad för larmstyrning. PCR-läsaren har ingångar för öppnaknapp och dörravkänning samt ett relä för att styra ett el-lås. PCR40 Kompakt-läsare (EM) Läser: EM-kort och Taggar. Kommunikation: CL-20 Läsavstånd: Kort ca 10cm och Tagg ca 5cm Matning: 12-28V ac/dc 50mA. Max belastning på relä: 48V 1A Temperaturområde: -25 till +40 IP54 Kabeltyp: EKKX 2x2x0,2 max 500m Dimensioner: 164 x 77 x 36mm PCR45 Kompakt-läsare (Mifare) Läser: Mifare-kort och Taggar. Kommunikation: CL-20 Läsavstånd: Kort ca 8cm och Tagg ca 3cm Matning: 12-28V ac/dc 50mA. Max belastning på relä: 48V 1A Temperaturområde: -25 till +40 IP54 Kabeltyp: EKKX 2x2x0,2 max 500m Dimensioner: 164 x 77 x 36mm sida 22

24 DBL-läsare DBL-läsaren är en kompakt dörrbladsläsare för beröringsfria kort och taggar. Läsaren är manipuleringsskyddad då den har all intelligens säkert på insidan och endast läsdelen på utsidan. DB-läsaren består av en läsarenhet och ett ABLOY el-lås EL980 med splitspindel. Inga extra hål behöver borras i dörren för montering av låshus eller läsarenhet då kabeln förläggs inne i eller utanpå dörren. Enheten kompletteras med trycke och låscylinder efter önskemål. DBL340/42 Dörrblads-läsare (EM) Läser: EM-kort och Taggar. DBL342 har dörravkänning och öppnaknappsfunktion på insidestrycket Kommunikation: CL-20 Läsavstånd: Kort ca 5cm och Tagg ca 3cm Matning: 17-28V ac/dc 35mA. Temperaturområde: +5 till +40 ej kondenserande Kabeltyp: EKKX 2x2x0,2 max 500m Dimensioner: Insida 200 x 60 x 14mm. Utsida 200 x 60 x 6mm DBL350/52 Dörrblads-läsare (Mifare) Läser: Mifare-kort och Taggar. DBL352 har dörravkänning och öppnaknappsfunktion på insidestrycket Kommunikation: CL-20 Läsavstånd: Kort ca 5cm och Tagg ca 3cm Matning: 17-28V ac/dc 35mA. Temperaturområde: +5 till +40 ej kondenserande Kabeltyp: EKKX 2x2x0,2 max 500m Dimensioner: Insida 200 x 60 x 14mm. Utsida 200 x 60 x 14mm sida 23

25 ASSA Pando Pando är namnet på ASSA s nya läsarfamilj. Pando-läsarna är en familj med läsare för olika lästeknologier baserat på 13,56Mhz-standarden ISO Läsarens kåpa är tillverkad i ABS-plast, med bakstycke i metall. De är konstruerade för att vara så framtidssäkra man för närvarande kan vara. Går även att uppgradera om nya teknologier kommer som är baserad på denna standard. Läsarna klarar i dagsläget följande läs-teknologier: Mifare Classic, Mifare Desfire, i-class och SEOS. Kåpan kan lätt bytas ut, då övriga komponenter i läsaren sitter på montageplåten. Standardfärg är Svart. Lösa kåpor finns även som standard i vitt och silver. Kåpan har tydliga indikerings-symboler samt en inbyggd summer och bakgrundsbelyst knappsats. Pando Secure Läser: Mifare Classic, Mifare Desfire, iclass och SEOS kort och Taggar. Kommunikation: CL-20 och Hi-O Läsavstånd: Kort ca 5cm och Tagg ca 3cm Matning: 12V dc 50mA. Temperaturområde: -25 till +40 IP54 Kabeltyp: EKKX 2x2x0,2 max 500m (Hi-O med fri topologi och ett termineringsmotstånd, sammanlagt 50m) Dimensioner: 157 x 60 x 23mm sida 24

26 Aperio-läsare Aperio-läsarna är batterimatade läsare/lås för innerdörrar. Aperio-läsarna finns i två mekaniska utförande (dörrblad/cylinder) och för två olika lästeknologier (Mifare Classic/Desfire eller EM) Aperio-läsarna finns också för online- eller offlinefunktion. (Lästeknologin EM finns bara för online.) Online-läsarna kommunicerar med systemet via en så kallad Comhub som har beteckningen AH30 Läsarna för montage på dörrbladet, levereras som standard med tryckespinne för dörrtjocklek 33-42mm. För tjockare dörrblad finns tryckespinnar för ett antal andra mått upp till 92mm Aperioläsare för montering på dörrblad, har uttag för en mekanisk oval-cylinder på utsidesbehöret och insidesbehöret kan fås med eller utan vred. Matning: 3V batteri. Livsläng ca 2 år eller öppningar. Läsavstånd: Kort och Tagg, ca 2cm Temperaturområde: +5 till +40 ej kondenserande Aperio-läsarna finns i följande modeller för on-line: E100S-UH-EM C (EM-läsare. För dörrblad) E100S-UH-EM CV (EM-läsare med vred. För dörrblad) E100S-UH-MD (Mifare/Desfire-läsare. För dörrblad) E100SKP-UH-MD CV (Mifare/Desfire-läsare med knappsats, vred och urtag för cylinder. För dörrblad) E100SKP-UH-EM CV (EM-läsare med knappsats, vred och urtag för cylinder. För dörrblad) C100S-UH-EM (EM-läsare. Cylinder) C100S-UH-MD (Mifare/Desfire-läsare. Cylinder) Aperio-läsarna finns i följande modeller för off-line: E900S C (Mifare/Desfire-läsare. För dörrblad) E900S CV (Mifare/Desfire-läsare med vred. För dörrblad) C900S (Mifare/Desfire-läsare. Cylinder) sida 25

27 AH30 (Kommunikations-hub för Aperio online) AH30 används för att kommunicera trådlöst mellan Aperio online läsare och ARX. Detta gör att Aperio-läsarna hanterar behörighet och loggning i realtid på samma sätt som en traditionell online-läsare. Upp till 8 Aperio online-läsare inom upp till 25m kan anslutas till en HUB. OBS! Man måste dock alltid ta hänsyn till den kringliggande miljön som i vissa fall kan påverka den trådlösa kommunikationen och avstånd. AH30 har en inbyggd antenn avsedd för att kommunicera med läsare i en korridor eller liknande. Den kan kompletteras med en extern antenn om man vill att radioteckningen ska bli i form av en cirkel, istället för i en riktning som den annars har utan antenn. Kommunikationen mellan läsare och HUB är krypterad och hubben ansluts till ARX via en LCU9101 med ett RS485 tilläggskort. Matningsspänning: 8-24V dc Strömförbrukning: Max 250mA Kommunikation: RS485 Avstånd mellan läsare och HUB: 15-25m Radiostandard: IEEE (2.4 GHz) - 16 kanaler (11-26) Kryptering: AES 128 bitar Temperaturområde: +5 C till +35 ej kondenserande. IP 20 Dimensioner: 82 x 82 x 55mm (37mm utan installationsram, vid motering i dosa) Max 25m sida 26

28 Radioläsare T20M T20M är en radiomottagare som gör det möjligt att fjärrstyra grindar, portar, bommar eller andra dörrapplikationer med hjälp av fjärrkontroller. Radiomottagaren T20M kopplas till en DAC via interfacekort 500RW22 (levereras med). Fjärrkontrollerna har unika ID-nummer och hanteras av ARX som vanliga kortnummer. Detta innebär att fjärrkontrollerna läggs upp i passersystem som kort som kopplas till personer. I sortimentet finns det 6 olika typer av fjärkontroller. Fjärrkontrollerna erbjuds i standardutförande med 1, 3 eller 6 knappar. Varje knapp kan programmeras till en eller flera mottagare. Fler än en knapp på fjärrkontrollen behöver man bara då det finns flera mottagare placerade inom fjärrkontrollens räckvidd som användaren har behörighet till. D.v.s. man väljer vilken dörr (som man har behörighet till) man vill öppna via val av knapp. Fjärrkontrollernas ID läggs in i ARX manuellt, eller via en inläsningsläsare T60M (se separat produktblad). T20M kan även kombineras med andra ASSA standardläsare på samma dörr. D.v.s. man kan t.ex. ha Mifareläsare in/ut på dörren samtidigt som det går att öppna dörren med fjärkontroller. T20MRadiomottagare fjärrstyrning Matning: 12 24VAC/DC 80mA Temperaturområde: grader IP54 Dimensioner: 54 x 96 x 37mm Frekvensområde: 433MHz Läsavstånd utan antenn: ca. 3-5m. Läsavstånd med antenn: Upp till 100m beroende på omgivning, placering och val av antenn. sida 27

29 Bokningspanel BP100 BP100 består av en 15 pekskärm med en inbyggd dator och anslut till ARX-systemet via datanätverket. Bokningspanelen har även två inbyggda kortläsare för att kunna läsa EM- eller Mifarekort. Kapslingen är tillverkad i grålackad stålplåt. Läsare: EM och Mifare Kommunikation: Ethernet 10/100Mb TCP/IP på port 5002, samt USB för konfiguration. Matning: 20-28V dc. 800mA Temperaturområde: +5 till +40 ej kondenserande Kabeltyp: Nätverk CAT5 max 100m Dimensioner: 417 x 524 x 51mm vikt 10Kg Reläbox RCE16 RCE16 är en reläenhet med 16 reläer som kopplas till valfri dörrkanal i LCU 9016/17. RCE16 kan adresseras upp till adress 32, vilket betyder att den inte inkräktar på någon dörradress Den används tillsammans med systemfunktionen Hiss, för styrning av hissar eller postboxar samt för tilläggsmodulen Trigger. Matning: 12-28V ac/dc. 20mA (Max 180mA med samtliga reläer dragna) Temperaturområde: +5 till +40 ej kondenserande Kabeltyp: EKKX 2x2x0,2 max 500m Dimensioner: 173 x 110 x 49mm sida 28

30 TKN40/50 (Öppnaknapp) TKN40/50 är en beröringsfri öppnarknapp för smidig upplåsning av dörren från insidan. Den beröringsfria funktionen gör att den är mycket lämplig i sterila miljöer där man vill undvika fysisk kontakt. Det räcker med att placera handen framför öppnarknappen, med ett avstånd på upp till en centimeter, för att låsa upp dörren. TKN40 Har en potentialfri slutande reläkontakt TKN50 Har inget relä, utan kommunicerar med dörrcentralen via Hi-O Matning: 12-28V ac/dc. 50mA Temperaturområde: +5 till +40 ej kondenserande Kabeltyp: EKKX 2x2x0,2 max 500m (Hi-O med fri topologi och ett termineringsmotstånd, sammanlagd kabellängd max 50m) Dimensioner: 89 x 89 x 29mm ECP-IF01 (Digital till analogomvandlare för Porttelefon) ECP-IF01 är en digital- till analogomvandlare för IP-telefoner av fabrikat Linksys SPA3102 Omvandlaren används då man inte vill eller kan ansluta till en IP-telefonväxel. I ARX meny för IP-telefoninställningar och under kolumnen Server anger man den fasta IP-adress som man tilldelat omvandlaren. För konfiguration se: Konfiguration av ECP-IF01 (SPA3102) till porttelefon ECP-30/35 När man använder en ECP-IF01 kan bara en porttelefon i taget ringa ut (till skillnad för t.ex. ARX-tele som tillåter 25 samtidiga samtal). Om man har flera porttelefoncentraler (LCU9017) går det att konfigurera systemet så att varje porttelefoncentral har en egen omvandlare, vilket då också kräver flera telefon-abonnemang (ett per omvandlare). sida 29

31 2750PS / 27100PS (Strömförsörjningsaggregat) 2750PS/27100PS strömförsörjningsutrustningar är designade med den senaste primärswitchteknik för att erhålla hög driftsäkerhet och lång livslängd hos både elektronik och batterier. 2750PS är ett 24V 5A aggregat med plats för 7Ah eller 12Ah batterier aggregatet har två avsäkrade utgångar 27100PS är ett 24V 10A aggregat med plats för 7Ah eller 12Ah batterier aggregatet har fem avsäkrade utgångar Batterikapasiteten kan utökas via extern batteribox 27000BE, finns med 12Ah eller 24Ah extrabatteri kapasitet. Matningsspänning: 240V ac Utspänning: 27,3V dc Max kontinuerlig belastning: 5A respektive 10A beroenda på aggregats typ. Larmfunktion på relä: Direkt larm vid nätbortfall eller fördröjt larm vid 75 % av batterikapasiteten. Batterilivsländ: 3-5år Dimension: 215 x 395 x 145 h*b*d Kapsling/Täthet: IP20 Kan monteras i 19 stativ eller på vägg. 2750PS backup 5A aggregat, max effekt 136,5W 27051PS backup aggregat med 7Ah batteri 27052PS backup aggregat med 12Ah batteri 27100PS backup 10A aggregat, max effekt 273W 27101PS backup aggregat med 7Ah batteri 27102PS backup aggregat med 12Ah batteri 27000BE Batteriutökningsbox 27002BE Batteriutökningsbox med 12Ah batterier 27004BE Batteriutökningsbox med 24Ah batterier sida 30

32 Funktions-guide Här följer en rad beskrivningar över egenskaperna för de vanligaste funktionerna i ARX samt hur de kopplas och konfigureras. ARX programuppbyggnad Bilden nedan visar huvudfunktionerna i ARX och hur de hänger ihop. För att access ska ges så måste kedjan vara obruten. Listan nedan beskriver vad som sker i respektive del: Kort Kort sparas i systemet, men fungerar bara om de är knutna till en person. Personer Här lägger man in personer i systemet samt knyter kort till dessa. Tillträde ges bara om respektive person också är knuten till en behörighetskategori. Behörighetskategorier Här definieras de olika behörighetskategorierna som behövs i passersystemet. Tillträde till passersystemet ges bara om behörighetskategorin är knuten till ett passerområde. Passerområden Här knyts alla delar i passersystemet ihop. Passerområdet definieras av ett antal dörrar. Tillträde till dörrarna ges genom att behörighetskategorier och behörighetsscheman knyts samman och kopplas till passerområdet. Dörrar Dörrar kopplas till systemet genom att de först skapas i Installationsträdet och sen knyts till passerområden. Passage genom en dörr kan bara ske om den är tilldelad en dörrtyp och är inlagd i ett passerområde. Dörrtyper För varje dörrtyp bestäms säkerhetsnivå för inpassage och utpassage samt vilka driftlägen som gäller, via scheman av typen säkerhetsnivå och övriga. Scheman Behörighetscheman styr tidsmässigt tillträdet till passersystemet för olika behörighetskategorier. Säkerhetsnivå scheman styr vilken säkerhetsnivå som gäller för in- och utpassage vid en viss tidpunkt. Övriga scheman anger när dörrarnas olika övriga driftlägen ska gälla. Kalender I kalendern definieras vad som är helgdagar och veckodagar via ett obegränsat antal dagtyper. sida 31

33 Larmstyrning med relä och blockeringsingång. Med relästyrda larmzoner kan man skapa 1 16 zoner per undercentral. En larmzon kan bestå av 1-16 dörrar där alla måste vara kopplade till samma undercentral. För att en person skall kunna larmstyra en larmzon, så måste personen tillhöra en behörighetskategori som är kopplad till ett passerområde där man kryssat i larma på och/eller larma av, på behörighetskategorin i området. Lägg till larmzon i Larmträdet Högerklicka på den Domän i larmträdet som zonen ska ligga under. Välj sedan alternativet Lägg till i fönstrets menyrad samt klicka på Zon. Symbolen för den nya larmzonen läggs nu till i installationsträdet till vänster. Till höger i fönstret, under fliken Inställningar, skriv in ett Namn på larmzonen och ange vilken enhet som ska vara Larmstyrande DAC. Lägg till dörr Högerklicka på zonen och välj alternativet Lägg till samt klicka på Dörr. EN symbol för dörr läggs till under Larmzonen. Upprepa steg 1 och 2 om flera dörrar skall läggas till. Larmträdet med en larmzon, fliken Inställningar aktiv sida 32

34 Inställningar av larmzon För varje larmzon finns ett antal inställningsalternativ. Dessa alternativ är fördelade på två flikar: Inställningar och Ingångsinställningar. Fliken Inställningar Under fliken Inställningar kan man förutom att ange Namn och Larmstyrande DAC även göra ett antal val för att utforma sin larmzon: Visa larmstatus vid larmat för. Val av för vilka användare som larmstatus ska visas. Standardalternativet är Inga och alternativet Auktoriserade användare innebär personer med larmbehörighet, eller Alla. Detta val gör att en kortanvändare kan få röd larmstatusindikering tillsammans med röd symbol då larmet är tillkopplat. Tillträde till aktivt larmområde. Alternativen är Nej (som innebär blockerad vid påslaget larm), Larmbehörig, Larmbehörig med PIN, Larmbehörig med varning eller Larmbehörig med PIN och varning. Om man inte väljer Nej så innebär det att man kan passera en dörr som går till ett larmat område om man har ett kort med larmbehörighet. Detta används vanligtvis då man styr larmet från en manöverpanel innanför denna dörr. Lås upp dörren vid larmmanöver. Val för att dörren ska låsas upp till vid en avlarmningsmanöver. Dörren låser då upp när larmcentralen returnerar att larmet är frånkopplat. OBS! Om återkopplingen från larmcentralen tar längre tid än inställd tid för Statusvisning, låser dörren inte upp Köpa larmtid. I fältet anges hur länge avlarmningen ska gälla, innan larmet kopplar till automatiskt. Köpalarmtidsfunktionen styrs av en inställning på den Dörrtyp som är kopplad till den dörr man larmstyr från. Puls. Med detta val kan man aktivera pulsfunktion. D.v.s. larmreläet drar och faller igen efter 4 sekunder vid varje larmmanöver. Normalt förblir reläet i draget eller ej draget läge beroende på om larmet skall vara av eller på. Status endast från blockeringsingång. Med detta val kan man välja hur larmstatus i läsaren ska visas. Normalt visas status från reläets läge efter att man tryckt A eller B och läst kort och skiftar till att visa status från blockeringsingången eter man slagit en giltig pinkod. Ständig statusvisning (giltigt endast om ovanstående är ikryssat). Gör att statusindikering aldrig släcks. Normalt slocknar larmstatusen efter den tid man ställt in på Tid för statusvisning. Tid för statusvisning, anges i sekunder. (Tiden anger hur länge larmstatus visas efter en larmmanöver) OBS! om man har aktiverat funktionen Lås upp dörren vid larmmanöver så låser dörren inte upp om återkopplingen från larmcentralen tar längre tid än vad som angivits här. OBS! Status endast från blockeringsingång och Ständig statusvisning fungerar inte på en hissläsare. För att larmstyra från en hissläsare: Tryck A eller B + <Våningsnummer> - Visa kort - slå PIN Fliken Ingångsinställningar Under fliken Ingångsinställningar kan man välja funktion på Tillkopplingsingång (Ingång-4) och Blockeringsingång (Ingång-3) Larmträdet med en larmzon, fliken Ingångsinställningar aktiv sida 33

35 Tillkopplingsingång. Då ingen väljs sker tillkoppling då ingång-4 sluts och ingenting då ingången bryts. Larm till/från. Detta val gör att då man sluter ingång-4 så frånkopplas larmet och då man bryter ingången så tillkopplas larmet. Inverterad larmingång. Detta val gör att man får omvänd funktion på föregående val. Blockeringsingång. Då ingen väljs följer blockeringen ingångens status. Tillslagsfördröjning. Här ställer man tiden blockeringsingången måste vara sluten innan blockering utförs. Frånslagsfördröjning. Här ställer man tiden blockeringsingången måste vara öppen innan blockering hävs. Statusindikering. Här väljer man hur larmstatus ska visas i en kortläsare. Alternativen är: Följ fysisk ingång eller Följ blockeringsfördröjning. Exempel på frånslagsfördröjning, med sann indikering. Om man vill fördröja blockeringen av en larmzon men vill se vad larmcentralen visar för statussignal, anger man en lämplig filtertid t.ex. 5 sekunder och Statusindikering i valet Följ fysisk ingång. Utgångsläget är följande, blockeringsingången är sluten (normal). Vid larmmanöver kommer en pulserande signal till blockeringsingången. Indikeringen i läsare blinkar, men dörren blir ej blockerad. Om ingången hålls öppen mer än 5 sekunder blir dörren blockerad till dess ingången åter sluts. Exempel på tillslagsfördröjning, med sann indikering. Om man vill fördröja återgången från blockerad till normal, anger man en lämplig filtertid t.ex. 5 sekunder och Statusindikering i valet Följ fysisk ingång. Det innebär då att blockeringen hävs då blockeringsingången varit stabilt sluten i 5 sek. Med inställningen Statusindikering i valet Följ blockeringsfördröjning, visar läsarens larmstatusindikering samma status som blockeringen följer. Larminställningar på Dörr För de dörrar som ingår i larmzonen finns ett antal inställningar som kan göras individuellt per dörr. För att ändra någon av dessa egenskaper måste man först kryssa för alternativet Redigera, annars används de egenskaper som gäller för zonen. Larmträdet med egenskaper för larmstyrande DAC Inställningsalternativen för en larmstyrande dörr är: Visa larmstatus vid larmat för. Se förklaring under rubriken Fliken inställningar ovan. Tillträde till aktivt larmområde. Se förklaring under rubriken Fliken inställningar ovan. Lås upp dörren vid larmmanöver. Se förklaring under rubriken Fliken inställningar ovan. Blockera ej läsare. Här kan man välja om någon enhet inte ska blockeras vid tillkopplat larm. Valen är: Yttre läsare, Inre läsare och Öppningsknapp. OBS! Om man aktiverar en Vaktmästarkod på en läsare som ingår i ett larmområde, så kommer larmområdet automatiskt att larma av då den första Vaktmästarkoden aktiveras och larma på då samtliga vaktmästarkoder deaktiverats i dörren. Om man gör en avlarmningsmanöver (A + kort + PIN) så larmar inte området på automatiskt då alla vaktmästarkoder deaktiverats. Man måste då även göra en pålarmningsmanöver (B + kort + PIN) för att området sida 34

36 ska larma på automatiskt, då alla vaktmästarkoder deaktiverats. (Ett automatiskt larmtillslag via schema larmar alltid på och raderar eventuella vaktmästarkoder.) Konfigurera funktionen köpa larmtid (Samtliga inställningar görs bara på den Larmstyrande dörren) Under fliken Inställning på larmzonen och funktionen Köpa larmtid anges den tid man köper vid en avlarmningsmanöver. Den dörr som är satt till Larmstyrande dörr får inställningen Köpa larmtid på sin Dörrtyp aktiverad på de tider man önskar via ett schema. T.ex. 20:30-23:59 och 00:00-08:00 (Denna inställning har ingen effekt på övriga dörrar i zonen) Köpa larmtid med automatisk till/frånslag av larmet. (Samma inställningar som ovan +) I Larmträdet och fliken Ingångsinställningar på aktuell Larmzon kryssa i funktionen Larm till/från. I Installationsträdet på den Larmstyrande dörren och under fliken Reläutgångar. Välj ett relä och knyt det till ett schema som är konfigurerat för till- och frånkoppling av larmet. (Tiden i schemat ska ange när larmet ska vara frånkopplat. T.ex. 08:00-20:30) På den DAC som är Larmstyrande dörr kopplas en sladd mellan valt reläs no och IN4 samt mellan valt reläs com och 0V. (När reläet drar frånkopplas larmet och när reläet faller tillkopplas larmet.) Förlarm vid tillkoppling Om man vill aktivera ett förlarm vid tillkoppling av en larmzon, så konfigurerar man det genom att välja reläfunktion 13 Förlarm vid larmtillslag på den Larmstyrande dörren. sida 35

37 Larmstyrning med Integrerad Galaxy larmcentral Man kan ha ett obegränsat antal Galaxycentraler i ett ARX-system och man kan skapa upp till 32 larmzoner per Galaxycentral beroende på Galaxy-modell. En larmzon kan bestå av obegränsat antal dörrar och varje dörr kan ingå i valfritt antal larmzoner från samma Galaxycentral. För att en person skall kunna larmstyra en larmzon, måste personen tillhöra en behörighetskategori som är kopplad till ett passerområde, där man kryssat i larma på och/eller larma av, på behörighetskategorin samt att behörighetskategorin även måste vara knuten till larmzonen i ARX. I Installationsträdet Lägg till en Galaxy centralenhet och ange vilket kundnummer man programmerat in för det interface man valt på mastercentralen (vanligtvis RS232) Välj vilken/vilka undercentraler som ska ha en koppling till Galaxycentralen samt vilken som ska vara mastercentral, genom att välja ett interface. Vanligtvis RS232 (Går bara på Galaxyns linje-1) Skapa larmzoner och ange vilken grupp respektive zon ska representera i Galaxyn, samt vilken Domän zonen ska tillhöra. Välj vilka dörrar som ska ingå i respektive larmområde. OBS! En dörr får inte vara knuten till en Galaxy-larmzon och en vanlig larmzon samtidigt. OBS! Om man aktiverar en Vaktmästarkod på en läsare som ingår i ett larmområde, så kommer larmområdet automatiskt att larma av då den första Vaktmästarkoden aktiveras och larma på då samtliga vaktmästarkoder deaktiverats i dörren. Om man gör en avlarmningsmanöver (A - kort - PIN) så larmar inte området på automatiskt då alla vaktmästarkoder deaktiverats. Man måste då göra en pålarmningsmanöver (B - kort - PIN) för att området ska larma på. Vid en pålarmningsmanöver raderas alla aktiverade vaktmästarkoder och området larmas på. (Ett automatiskt larmtillslag via schema larmar alltid på och raderar aktiverade vaktmästarkoder.) OBS! Då man har en hiss i sin Galaxyinstallation kan varje DAC endast vara knuten till en Galaxy-grupp. Normalt kan en DAC ingå i flera zoner, och man styr via ett tillägg till A eller B vilken Galaxy-grupp man vill påverka. Till exempel om man vill larma av Grupp 3: så trycker man A3 - kort - pinkod. Om man på en hissläsare anger: A3 - kort - pinkod betyder det att man vill larma av plan 3 I larmträdet Markera den Galaxy larmzon du vill konfigurera och till höger i fönstret anger man: Galaxy larmzon markerad i larmträdet med fliken Inställningar aktiv Schemastyrd larmförbikoppling Endast tillkoppling. När valt schema går till, sker en tillkoppling av larmzonen, och när schemat går från händer inget. D.v.s. ett schema som styr tillkoppling behöver bara vara till i 15 minuter. (15 minuter är den minsta tidsintervall man kan ställa på ett schema i ARX) Till- och frånkoppling. När valt schema går till avlarmas zonen och när schemat går från pålarmas zonen. D.v.s. zonen är avlarmad så länge schemat är till. sida 36

38 Köpa larmtid Här aktiverar man funktionen Köpa larmtid. Här anger man också den tid larmzonen skall vara frånkopplad efter en avlarmningsmanöver, innan den tillkopplas automatiskt. Man kan sätta olika köptider på de dagtyper som valt schemas kalender har. (OBS! om en larmzon som har funktionen köpa larmtid aktiverad även har förlarm, så kan man köpa larmtid under förlarmstiden, men inte innan.) Behörighetskategorier Under fliken behörighetskategorier lägger man till de behörighetskategorier som ska ha möjlighet att styra larmzonen. Förlarm Under fliken Förlarm kan man ställa in Varningstid i sekunder innan tillkoppling OBS! Inget förlarm aktiveras om man larmar på via en Galaxy MAP. Klicka på knappen Lägg till för att välja vilka reläutgångar på vilka enheter (undercentral eller DAC) som ska läggas till. Markera en enhet, ange reläutgång och klicka därefter OK. Fliken Inställningar på markerad dörr under markerad larmzon En dörr i en Galaxy larmzon markerad med fliken Inställningar aktiv Här anges vilka larminställningar som ska gälla för den aktuella dörren. Det första tre styr inställningar för larmstatus och tillträde till larmat område: Visa larmstatus vid larmat för Anger för vilka användare larmstatus ska visas när larmet är tillkopplat. Alternativen är: Inga, Auktoriserade användare eller Alla. Tillträde till aktivt larmområde Anger om larmbehörig person ska få tillträde till tillkopplat område. Alternativen är: Nej, Larmbehörig, Larmbehörig med PIN, Larmbehörig med varning och Larmbehörig med PIN och varning. Denna funktion används normalt då man inte larmstyr från läsaren, men blockerar dörren när larmet är tillkopplat. D.v.s. en person med larmbehörigt kort skall kunna passera en blockerad dörr för att larma av via en MAP som sitter innanför den blockerade dörren. Larm-statusvisning I fältet Tid för statusvisning anger man hur länge larmstatus visas efter en larmmanöver (anges i sekunder). OBS! om man har aktiverat funktionen Lås upp dörren vid larmmanöver så låser dörren inte upp om återkopplingen från larmcentralen tar längre tid än vad som angivits här. Tillåt larmtillkoppling Om man inte vi tillåta larmtillkoppling från markerad dörr, då dörren ingår i larmzonen för att den ska blockeras då larmet är tillkopplat. Kryssa då ur detta val. sida 37

39 Tillåt larmfrånkoppling Om man inte vi tillåta larmfrånkoppling från markerad dörr, då dörren ingår i larmzonen för att den ska blockeras då larmet är tillkopplat. Kryssa då ur detta val. Ständig statusvisning Om man kryssar i detta val, kommer larmstatusindikeringen på dörrens läsare alltid att vara tänd. Lås upp dörren vid larmmanöver Om man kryssar i detta val, kommer dörren att låsa upp efter en avlarmningsmanöver när återkopplingen från larmcentralen som betyder att larmet är frånkopplat kommer. OBS! Om återkopplingen från larmcentralen tar längre tid än inställd Tid för statusvisning, kommer dörren inte att låsa upp. Blockera ej dörr Under rubriken Blockera ej kan man välja att tillåta passage i dörren trots att larmet är tillkopplat. Grundinställningen är att ingen passage tillåts vid tillkopplat larm. Yttre läsare, tillåter användare att komma in när larm är på Inre läsare, tillåter användare att komma ut när larm är på. Öppningsknapp, tillåter användare att komma ut genom att trycka på öppningsknappen när larm är på. Dörr som ingår i flera larmzoner När man har en dörr som ingår i flera larmzoner, förblir dörren blockerad tills samtliga larmzoner är avlarmade. Om man till exempel, bara vill att en dörr skall blockeras från en av tre larmzoner som dörren ingår i, eller att det alltid ska gå att komma ut, så markerar man lämpliga val underrubriken Blockera ej på dörren i de larmgrupper, från vilka man inte vill att dörren skall blockeras. Fliken Avancerat Här anges vilka larminställningar som ska gälla för den aktuella dörren: Frånkoppling av larm vid inpassage med larmbehörigtt kort och PIN, normalt krävs en separat procedur för att larma av (A + kort + pinkod). Kryssa i denna ruta för att tillåta användare med larmbehörighet att automatiskt larma av genom att visa kort och slå PIN. (Då larmet är tillkopplat) OBS! Bara zoner som blockerar dörren kommer att frånkopplas. Larmstyr denna zon utan gruppval, om en dörr ingår i flera larmzoner måste man vid av/pålarmning normalt ange vilken zon man vill larma av/på genom att slå A/B och zonens gruppnummer. Genom att kryssa i denna ruta behöver man inte ange zonens gruppnummer vid av/pålarmning av just denna zon. Blockera yttre läsare under förlarmstid, normalt tillåts inpassage under förlarmstiden. Genom att kryssa i denna ruta spärras yttre läsare för inpassage till larmområdet när förlarmstiden startar. Om man kommer utifrån och ändå vill komma in, så måste man först göra en avlarmningsmanöver, vilket då avbryter tillkopplingssekvensen. Tillåt larmmanöver med knapp 9 vid utlöst larm, normalt kvitteras inte ett utlöst larm vid avlarmning och tillkoppling tillåts inte om någon sektion är i larmläge. Kryssa i denna ruta om du vill tillåta en användare att kvittera utlösta larm i samband med avlarmningsmanövern, genom att trycka (9A + kort + PIN) och att utesluta uteslutningsbara sektioner som är i larmläge i samband med tillkopplingsmanövern genom att trycka (9B + kort + PIN). Frånkoppling av larm vid inpassage med larmbehörigt kort, normalt krävs en separat procedur för att larma av (A + kort + PIN). Kryssa i denna ruta för att tillåta användare med larmbehörighet att slå av larmet automatiskt vid inpassage (enligt gällande säkerhetsnivåschema, exempelvis bara kort eller kort plus PIN). OBS! Bara zoner som blockerar dörren kommer att frånkopplas. Tillkoppling med kort 2 ggr, normalt krävs en separat procedur för att slå på larmet (B + kort + PIN). Kryssa i denna ruta för att tillåta användare med larmbehörighet, att slå på larmet genom att visa sitt kort 2 gånger. Visa kortet (grön symbol tänds) ta bort kortet i 2 sek. och visa kortet igen. Alltid tvångstillkoppling vid B-manöver (Motsvarande 9B), normalt tillåts inte lillkoppling om larmsektioner som är programmerade att vara uteslutningsbara, är i larmläge vid tillkoppling. Kryssa i denna ruta för att få systemet att alltid försöka tvinga på larmet. Om någon sektion som är programmerad uteslutningsbar skulle befinna sig i larmläge vid tillkoppling utesluts denna och larmet kopplar till. Alltid tvångsfrånkoppling vid A-manöver (Motsvarande 9A), normalt kvitteras inte utlösta larm i samband med avlarmning. Kryssa i denna ruta för att automatiskt alltid kvittera utlösta larm vid avlarmning (A + kort + PIN). sida 38

40 Lägg till virtuell RIO (VRIO) För varje Galaxyansluten undercentral kan man i larmträdet välja att lägga till en eller flera VRIO. Markera den Galaxyanslutna undercentral som VRIO-enheten ska höra till. Välj sedan alternativet Lägg till i fönstrets menyrad, och klicka på VRIO. Symbolen för den nya VRIO-enheten läggs nu till i larmträdet. Till höger i fönstret anger man ett Namn på VRIO-enheten och anger vilken Adress som enheten ska ha. Adress väljs i intervallet 0 till 15. OBS! På Galaxys kommunikationslinje 1 är det vanligt att adresserna 0 och 1 redan är upptagna av centralenheten. Detta kan skilja mellan olika centraltyper, därför är det säkrast att först kontrollera vilka adresser som inte redan är upptagna i Galaxycentralen. VRIO-ingångar På en VRIO-enhet finns åtta ingångar. För var och en av dessa anger man vilken typ av händelse som ska rapporteras till Galaxycentralen. Vilken åtgärd som vidtas då exempelvis en dörr forceras bestäms av Galaxycentralen och sätts upp med programmet Galaxy Gold eller programmeras från en MAP. Inställningen av ingångarna görs i två steg, först om händelsen gäller en undercentral eller en DAC sedan vilken typ av händelse (funktion) som ska rapporteras. För de VRIO-ingångar man väljer på Undercentral i den vänstra kolumnen kan man sedan välja mellan händelserna Sabotage undercentral eller Externt spänningsfrånslag (reservdrift) detta val kräver att ett reläkort (6416-RC) har monterats i undercentralen och att ingång-1 som används för detta, har konfigurerats som fri ingång i installationsträdet. Larmträdet med val av RIO-ingång för undercentral markerat För de VRIO-ingångar man väljer för DAC kan man välja mellan händelserna: Dörr forcerad, ger larm om dörren forceras, ingen information vid giltig passage. Dörr öppen för länge, ger larm om dörren förblir öppen efter en giltig passage. Dörr forcerad eller dörr öppen för länge (som de två ovanstående punkterna) Överfallslarm, larmar när PIN-koden höjs med (Exempel: vanlig PIN 1234 överfalls PIN 2234 ) OBS! Går till normal efter första giltiga kort i dörren Ogiltig PIN, ger larm vid ogiltig PIN-kod. OBS! Går till normal efter första giltiga kort i dörren Ing. 1 Fri ingång Dag- och nattfunktion (motorlås), samma fysiska ingång som ovan men agerar bara när direktkopplat motorlås finns installerat på DAC en. Dörr öppen/stängd, ändrar status på sektionen i Galaxycentralen oavsett om passagen är giltig eller ej. Ing. 2 Fri ingång Ing. 3 Blockering Ing. 4 Larmstyrning Ogiltigt kort Giltigt kort sida 39

41 Button (RTE) Motorlåsbult ute Motorlåsbult inne Motorlåsfel Följer Relä-1 Sabotage läsare VRIO-utgångar För de fyra RIO-utgångar som hör till en VRIO anger man vilken typ av utgång det är (DAC eller Undercentral) och sedan vilket relä som ska kopplas till denna utgång. Vilken funktion dessa utgångar skall har programmeras i Galaxy. Väljer man DAC finns det fyra reläer att välja mellan och väljer man Undercentral finns det tre reläer. OBS! Se till att de reläer du väljer inte används av någon annan funktion i systemet sida 40

42 DAC som Detektor Dubbelbalanserat från dörrmagnet till larmcentral, via DAC som detektor. Funktionen skapar en dubbelbalanserad kedja mellan dörr och larmcentral, i detta läge agerar DAC detektor. I stället för att man shuntar dörrmagneten, blir magneten en givare till DAC en som i sin tur kopplas till larmcentralen. Vid giltig passage händer ingenting mot larmsystemet. När dörren forceras eller förblir öppen för länge reagerar DAC en och ger larm till larmsystemet. Vid sabotage på kabel till dörrmagnet eller DAC, genererar DAC en sabotagelarm genom att skapa avbrott på kabeln mot larmsystemet. Konfiguration av DAC som detektor. Reläkortet DAC400RC64 installeras i DAC en. Ställ t.ex. in Relä-4 till funktion 15 Balanserad ut, sabb och Relä-3 till funktion 16 Balanserad ut, larm. Koppla enligt bilden nedan. I DAC sätts DIP1:6 i läge ON, detta gör att dörrkontaktsingången på DAC en blir dubbelbalanserad. Till ingången ansluts de med följande 2,2K? motstånden över magnetkontakten, en i serie och en parallellt. (DAC en kan arbeta med balanserad dörrövervakningskontakt, även om den inte ska agera detektor.) En dörr Två dörrar DAC med 500RC64 Larmcentral DAC 1 med 500RC64 DAC 2 med 500RC64 Larmcentral Relä-4 12 Relä Relä Relä Motstånd på DAC ens dörrkontaktsingång kl DIP6 ON = Balansering på. Motstånd på 2,2kΩ levereras med DAC en. Dessa värden gäller för dörrkontaktsingången på DAC en SAB (låg) OK LARM SAB (hög) R < 1,8 kohm 1,8 kohm < R < 3,3 kohm 3,3 kohm < R < 15 kohm R > 15 kohm Flera givare kan anslutas till dörrkontaktsingången. Samtliga måste vara slutna för att dörr ska indikera stängd. DAC SW-1 SW sida 41

43 Dörrfunktioner som kan aktiveras från en läsare Kortnummer som dörrkod Funktionen används vanligtvis när man under vissa tider vill kunna komma in/ut med personliga koder genom att ange det på läsarens knappsats. Använda koder loggas som kortnummer i systemet. Det kan t.ex. vara bra när man vill tillåta vissa personer att komma in utan att dela ut kort. Funktionen kan genom detta användas som ett extremt flexibelt kodlås, då man kan utnyttja systemets fulla funktion gällande behörighetsstyrning. Hela funktionen kan styras på tid genom inställningen Kortnummer som dörrkod på valda dörrars Dörrtyper. OBS! funktionerna Kortnr. som dörrkod och Dörrkod får ej aktiveras samtidigt på en läsare. Tillämpning En annan tillämpning är exempelvis en camping eller gästhamn, där man skapar dessa koder som kort med en giltighet på en dag. Systemet kommer sedan med automatik att tilldela de berörda dörrarna en ny kod var dag, samtidigt som behörig personal kan gå i dörrarna med kort. Bekvämlighet kombinerad med säkerhet. Funktionen kan vara aktiverad på en bestämd tid, via ett schema som är aktiv på dagen. När dörren larmas slutar denna funktion att gälla och det är bara giltiga kort med larmbehörighet som kan användas för att häva larmet. Därefter kan åter koderna användas för att passera dörren. OBS! Larmstyrning, Lås upp med kort, Lås med kort och Vaktmästarfunktion kan inte manövreras med denna typ av koder. Inställning Man måste i menyn för kortformat, skapat ett kortformat under formatmallen Manual PIN. Här anger man hur många siffror koderna ska bestå av (2-9 siffror). (Man kan bara ha ett kort som kodformat.) Inställningen Kortnummer som dörrkod ska vara aktiverad på de läsare man önskar funktionen. Funktionen aktiveras via ett schema för respektive in och ut. Kortnumret som används som kod, ska vara giltigt genom att man tilldelat ett kort med formatet för kort som kod till en person som har behörighet till de dörrar där denna funktion är aktiverad. Olåst/Låst från läsare med knappsats. När en användare lokalt vid dörren vill kunna låsa eller låsa upp, används funktionen Ställ upp lås ner. Funktionen är behörighetsstyrd per behörighetskategori och passerområde. OBS! Om flera personer utför denna manöver på samma dörr, så gäller den manövern som gjordes sist. Det finns två olika funktioner man kan välja att styra dörren med: Möjlighet att låsa upp och låsa dörr. Lås upp med kort Låsa ner schemaupplåst dörr, samt återställa till schemastyrning. Lås med kort För båda varianterna krävs dessutom att Ställ upp lås ner är ikryssad på de behörighetskategorier som de personer som ska använda funktionen är kopplade till. Funktionen Lås upp med kort Innebär att man via knappsatsen kan låsa upp och låsa en låst dörr som inte är upplåst på schema. Man kan välja om dörren ska förbli öppen eller om den ska låsa efter ett bestämt tidsintervall, som man väljer från läsaren. Intervallen är 1-59 minuter eller 1-23 timmar. För att få minuter måste man börja med noll. T.ex. 015 blir 15 minuter och 15 blir 15 timmar. Man anger på funktionen Lås upp med kort på dörrens Dörrtyp mellan vilka klockslag funktionen ska vara aktiv via ett schema. Om dörren är upplåst då schemat går från, låser dörren. Manöver vid läsaren: 2A + visa kort + A = Dörren låser upp permanent. 2A + visa kort + 3A = Dörren låser upp i tre timmar. 2A + visa kort A = Dörren låser upp i femton minuter. 2B + visa kort = Dörren låser. Funktionen Lås med kort Innebär att man från läsaren kan låsa en dörr som är olåst enligt ett schema, samt att återställa dörren till att åter följa schemat. På funktionen Lås med kort på dörrens Dörrtyp, anger man mellan vilka klockslag funktionen ska vara aktiv, via ett schema. När schemat som styr funktionen Lås med kort går från, återgår dörren till att följa schemat för Upplåst dörr. OBS! Funktionen Lås med kort ska inte användas för att låsa en dörr som är satt olåst via manövern Lås upp med kort. sida 42

44 Manöver vid läsaren: 3A + visa kort = Dörren slutar att följa schemat, och låser. 3B + visa kort = Dörren följer åter schemat för Upplåst dörr och låser upp om detta schema är aktivt. OBS! Båda dessa manövrar begär aldrig PIN, oavsett läsarens säkerhetsnivå Vaktmästarfunktion Funktionen är behörighetsstyrd per behörighetskategori och passerområde. En person med Vaktmästarbehörighet, kan ställa om läsaren till att fungera som ett vanligt kodlås. Radering av inlagda dörrkoder kan ske manuellt eller när behörighetskategorins tidsschema slutar gälla i området, samt om dörren ingår i ett larmområde och ett schema larmar på. Ny kod väljs för varje nytt tillfälle och endast en kod kan aktiveras per person. Max 50 koder per dörr Denna funktion är tänkt att t.ex. användas vid uthyrning av lokaler. Ett exempel är gymnastiksalar. Manövern utförs på läsaren med hjälp av kortet enligt följande: 1A + visa kort A = aktiverar dörrkoden B + visa kort = deaktiverar dörrkoden 1234 Om en dörr där man använder vaktmästarfunktionen ingår i en relästyrd larmzon, kommer larmet automatiskt att larmas av och på när koder aktiveras och deaktiveras. Om dörren ingår i en Galaxyintegrerad larmzon och man vill att larmet ska påverkas genom aktivering och deaktivering av vaktmästarkoder, så måste de behörighetskategorier med vaktmästerfunktion som ligger i området dörren tillhör, vara kopplade till de larmzoner dörren ingår i och som man vill automatstyra. (Om en behörighetskategori med vaktmästarfunktion inte ingår i någon larmzon påverkas inte larmet.) Om man önskar att en Galaxy larmzon inte blir påverka av vaktmästarkoder under vissa tider på dygnet, konfigurerar man ett schema på larmzonen med funktionen att både larma av och på. När detta schema är till och aktivering och dektivering av vaktmästarkoder sker så påverkar det inte larmet. Om man konfigurerat att en Galaxy larmzon bara ska koppla till automatiskt enligt ett schema, så överrider det aktiverade vaktmästarkoder samt tidigare avlarmningsmanövrar. Inlagda vaktmästarkoder raderas och larmet tillkopplas. Man kan inte styra samma Galaxy-larmzon med vaktmästarkoder från dörrar som ligger på olika LCU er. Kryssrutorna Larma av och Larma på på en behörighetskategori, påverkar ej vaktmästarfunktionens inverkan på larmzoner. OBS! Om man har en Galaxy-larmzon och en larmbehörig person gör en avlarmnings-manöver på läsaren, tillkopplas inte larmet när inlagda vaktmästarkoder deaktiverats. Det krävs då att en larmbehörig person även utför en pålarmnings-manöver för att larmet ska tillkopplas. När man gör en manuell tillkopplings-manöver i en relästyrd larmzon raderas alla inlagda vaktmästarkoder och larmet tillkopplas direkt. OBS! Vaktmästarmanöver med larmstyrning, kan inte användas i samband med funktionen Köpa larmtid. OBS! Vaktmästarfunktionen fungerar ej ihop med funktionen Kort som kod på samma dörr. OBS! Denna funktion begär aldrig PIN, oavsett läsarens säkerhetsnivå Ett exempel på användning av vaktmästarfunktionen: När en lagledare med vaktmästarbehörighet kommer till gymnastiksalen, trycker denne 1A visar kortet och trycker in en fyrsiffrig kod, exempelvis Nu tänder läsaren upp knappsatssymbolen och lagledaren slår den valda koden för att komma in i lokalen. I samma stund som knappsatssymbolen tänds avlarmas även området, om dörren ingår i ett larmområde. Larmet tillkopplas sen automatiskt när samtliga kort som har aktiverat en kod, upphört att gälla i dörren. sida 43

45 Konferensrumsfunktion Tillämpning En mängd personer har behörighet till ett konferensrum. Någon har via externt system (T.ex. Outlook) bokat konferensrummet. Alla personer som i ARX har behörighet till rummet kan komma in via en kortläsare. Vid något tillfälle önskar man lämna rummet och vill då tillfälligt spärra kortläsaren, så ingen annan kan komma in. Funktion med kortläsare som har knappsatts: 1. Någon som deltar i konferensen vill spärra kortläsaren och aktivera en dörrkod: Han/hon trycker A och visar sitt kort. Läsaren börjar blinka grönt. Personen knappar in en fyrsiffrig kod på kortläsaren. (Inte personens PIN-kod utan t.ex ) Kortläsaren blir nu spärrad för alla personers kort, förutom för den som gjorde manövern. Läsaren tänder gul indikering samt koden 1234 fungerar nu som en dörrkod, som kan användas för att låsa upp dörren. 2. Någon som deltar i konferensen vill spärra kortläsaren utan att aktivera en dörrkod: Han/hon trycker A och visar sitt kort. Läsaren börjar nu blinka grönt. Personen trycker A igen. Läsarens indikering slocknar och läsaren blir spärrad för alla utom för den som gjorde manövern. 3. När man vill ta bort spärren: Den som spärrade läsaren trycker B och visar sitt kort för läsaren. Dörren låser upp, den gula indikeringen slocknar, dörrkoden 1234 raderas och spärren för övriga kort hävs. Funktion med Aperio online-läsare: 1. Någon som deltar i konferensen vill spärra kortläsaren: 2. Han/hon visar sitt kort två gånger för läsaren. Läsaren tänder gul indikering, som kvittens på att kommandot mottagits samt att kortläsaren nu blir blockerad för alla personers kort, förutom för den som gjort manövern. 3. När man vill ta bort spärren: Den som spärrade läsaren visar sitt kort för läsaren två gånger. Dörren låser upp och spärren för övriga kort hävs. Upphäv låst läsare övrigt: Låsning av en läsare, som gjorts av en person enligt beskrivning ovan upphör även: När schemat som styr behörigheten till rummet blir inaktiv. När man spärrar kortet eller tar bort personens behörighet till dörren. När en person som har behörigheten Larma av i konferensområdet, trycker B och visar sitt kort för läsaren. Konfiguration av LCU för att aktivera konferensrumsfunktionen: Via terminal skriver man t.ex. in nv set CONFERENCE 2,3,5 och sen reboot Detta kommando aktiverar konferensfunktionen på LCU ns dörrar med adresserna 2, 3 och 5. Konfiguration av ARX för att aktivera konferensrumsfunktionen: Konferensdörrar bör ligga i eget passerområden. (Dock inget skallkrav) Lägg in de behörighetskategorier i konferensområdet som man vill ska få tillträde till konferensdörrarna och kryssa i Vaktmästarfunktion Lägg in minst en annan behörighetskategori i passerområdet och kryssa i Larma av De personer som tillhör denna behörighetskategori kan låsa upp en spärrad kortläsare oavsett vem som aktiverat spärren. OBS! Om det ligger andra dörrar i samma passerområde som konferensdörrarna och som man inte aktiverat konferensfunktionen på i LCU n, så kommer dessa dörrar att få den vanliga Vaktmästarfunktionen för de personer som ingår i de behörighetskategorier som man kryssat i Vaktmästarfunktion på. sida 44

46 Dörrfunktioner övriga Motorlås dag/natt styrningsval Hur motorlåset ska agera kan ställas in per dörr. Det man kan välja mellan är Öppna direkt enligt driftlägesschema eller Öppna vid första inpassering. Öppna direkt enligt driftlägesschema Innebär att motorlåset går till dag öppet när schemat för inställningen Motorlås Dag på dörrens Dörrtyp går till. Används exempelvis på utrymningsdörrar. Öppna vid första inpassage Innebär att motorlåset går till dagöppet, först när någon passerar dörren med ett giltigt kort. Motorlåset förblir i dagöppet läge om schemat för inställningen Motorlås Dag eller ingång-1 (Dag/Natt på DAC en) är aktiverad vid passagetillfället. Om inte, kommer motorlåset att åter låsa efter att man har passerat. Används med fördel på entréer för att dörren ska förbli nattlåst tills dess den första personen anländer. Man kan om så önskas även styra ett relä med samma funktion som beskrivet ovan, genom att välja funktion 27 Spegla dag/natt funktion utan motorlås på DAC ens flik Reläutgångar i Installationsträdet, oavsett det finns ett motorlås eller ej i dörren. Med denna reläfunktion kan man styra vad som helst som man önskar syra med ovan beskriven logik. OBS! Om man på en VRIO-ingång knyter valet Motorlås upplåst, för att få ett larm om ett motorlås inte låser i samband med larmtillslag, så måste larmzonen dörren ingår i ha funktionen Förlarm aktiverat Det räcker med en sekunds förlarmstid och inga reläer behöver vara konfigurerade att följa förlarmet. Slussfunktion lokalt i undercentralen (2 till 16 dörrar) Funktionen används när man önskar en slussfunktion mellan valda dörrar på en undercentral. Detta kan åstadkommas utan fysiska kopplingar mellan dörrarna. Inställningen sker mjukt i undercentralen. Slussen kan bestå av två till sexton dörrar och max en sluss per undercentral. Lägg till Sluss Högerklicka på en undercentral och välj Lägg till Sluss. Ge slussen ett namn och välj nedanför vilka dörrar som ska ingå i slussen. Om man kryssar i kryssrutan Visa status på blockerade dörrar tänder den röda larmstatusindikeringen på de dörrar som är blockerade av slussfunktionen. Installationsträdet med sluss markerad Exempel: Rummet i skissen nedan har sex dörrar där ingen dörr får vara öppen samtidigt. Alla dörrar ska ha dörrbladskontakt som indikerar dörrens läge. Den dörr som först låser upp eller begär PIN när man visar ett giltigt kort i någon läsare, blockerar övriga dörrars läsare och öppnarknappar. När dörren öppnas fortsätter resterande dörrar att vara spärrade till dess dörren stängs. Om dörren inte öppnas, släpper spärren för de övriga dörrarna efter olåsttiden. Om en eller flera dörrar ställs olåsta på schema, låser och blockeras övriga dörrar när en schemaolåst dörr öppnas. Dörrkod kan inte kombineras med slussfunktionen, däremot kan funktionen kort som kod användas. (Öppnarknapps funktionen stängs av i DAC en och undercentralen övertar beslut om öppning med öppnarknapp.) sida 45

47 Vändkorsstyrning Styrning av vändkors med in och ut läsare samt öppnarknapp. Sätt funktion 22 Godkänd passage in och funktion 21 Godkänd passage ut på DAC ens flik Reläutgångar i installationsträdet och koppla dessa till vändkorsets styrning. OBS! Fungerar inte på en snurrgrind där man ska kunna passera både in och ut samtidigt. Reläfunktioner på undercentral Funktionen kräver att reläkort 9016RC är installerat i centralen. Det finns 4 reläer på reläkortet. Relä-4 har en fast funktion som gör att reläet är ständigt draget så länge undercentralen har spänning och att programmet fungerar. Så kallad Watchdogfunktion Övriga 3 reläer kan läggas till och knytas till någon av nedan beskrivna funktioner Det går endast att använda en funktion per relä. Lägg till Relä Markera den undercentral i installationsträdet som ett relä ska läggas till. Välj sedan alternativet Lägg till i fönstrets menyrad, och klicka på Relä. Installationsträdet med Relä-1 markerad I fliken Inställningar till höger, anger man inställningarna för reläet Adress Här väljer man vilket relä man vill använda. (Man kan välja på relä 1-3) Schema Här väljer man vilket schema som ska styra reläet, om man valt funktion Schema Pulstid (sek) Här anger man hur länge reläet ska vara draget om man valt funktionen Funktionsval (Dörrfliken) Funktion Här finns 8 olika val: Avstängd Schema Reläet styrs av ett schema Olåst dörr Reläet aktiveras då någon av de valda dörrarna ställs olåst Öppen dörr Reläet aktiveras då någon av de valda dörrarna öppnas Öppen eller olåst dörr Reläet aktiveras då någon av de valda dörrarna öppnas eller ställs olåst Motorlås upplåst (Daglåst) Reläet drar då samtliga valda dörrars motorlås låst upp. Använd normalt till att man styr en för verksamheten Väsentlig funktion Motorlåsfel Reläet aktiveras då någon av de valda dörrarnas motorlås inte låser när dom ska Funktionsval (Dörrfliken) Se nedan sida 46

48 Väljer man Funktionsval (Dörrfliken) har man möjlighet att på fliken Dörrar ställa in ett antal funktionsval som ska påverka reläet. Följande händelser finns att välja på: Överfallslarm, Sabotage, Blockeringsingång, Forcerad, Kommunikationsfel DAC, Ingång-4, Öppen för länge, ingång-1 dag/natt och Motorlåsfel OBS! När någon vald händelse på dörrfliken inträffar på någon av de valda dörrarna, drar reläet och återgår efter inställd Pulstid. Väljer man funktionen Schema kan man välja mellan schemaalternativen: Alltid av, Alltid på eller något av de Övriga scheman som finns upplagda. I fliken Dörrar väljer man vilka dörrar som ska påverka vald funktion på reläet Installationsträdet med relä markerat och fliken dörrar aktiv OBS! Om flera dörrar väljs så räcker det om en av de valda dörrarna är i det läge man valt under Funktion på fliken Inställningar för att reläet ska aktiveras. Och läget måste återgå till normalläge på samtliga valda dörrar för att reläet ska falla. Förutom för funktionen "Motorlås upplåst (Daglåst)". Då gäller att alla dörrar man valt ska ha blivit daglåsta för att reläet ska aktiveras. Och reläet faller när någon av de valda dörrarnas motorlås låser. Öppna, Lås eller Aktivera dörrkod via ingång på undercentral Funktionen kräver att reläkort 9016RC är installerat i centralen. Ingången på reläkortet kan sättas till tre olika funktioner. Öppna, Lås eller Aktivera dörrkod på valda dörrar. Det går endast att använda en funktion per undercentral i taget. Lägg till Ingång Markera den undercentral i installationsträdet som en ingång ska läggas till. Välj sedan alternativet Lägg till i fönstrets menyrad, och klicka på Ingång. Installationsträdet med Ingångp markerad I fliken Inställningar till höger, anger man inställningarna för ingången Adress Här finns bara adress 1 att välja på. (Det är förberett för att kunna bli fler i framtiden) Läge Här finns fem olika val. Avstängd Ingången har ingen funktion Fri ingång Ingången loggar bara sida 47

49 Panikupplåsning Låser upp valda dörrar Paniklåsning Låser valda dörrar som är olåsta på schema Aktivera enbart dörrkod Aktiverar inlagda dörrkoder på valda dörrar I fliken Dörrar väljer man vilka dörrar som ska påverkas av vald funktion på ingången Dörrautomatikstyrning Med funktionsanpassad logik: Funktionen gör att kort med denna funktionsflagga, får alla tider tre gånger så långa. Samt att man kan få en reläfunktion som aktiveras av dessa kort. Reläet kan i sin tur kopplas för att aktivera en dörr automatik. Kopplings exempel: Dörr med dörrautomatik och armbågskontakt, samt direktstyrning från läsare. Dörren kommer att öppna när ett kort som är flaggat som Funktionsanpassad dras i läsaren. Om dörren är olåst på schema öppnas dörrautomatiken med armbågskontakten DAC med 500RC64 Armbågskontakt Dörrautomatik Relä 1 Relä 2 No C Reläfunktionerna som används är: För Relä-1 Dörrautomatik med IR/Radar och för Relä-2 Funktionsanpassad, Reläfunktionen för Dörrautomatik med IR/Radar säkerställer att dörren inte öppnar förrän låsen är olåsta. Om man önskar att alla kort ska påverka dörrautomatiken, ändra reläfunktionen på Relä-2 till Dörrautomatik. Tiden som dörren står öppen ställs i dörrautomatiken. Armbågskontakten används när dörren är olåst på schema. sida 48

50 Dörrautomatiksreläfunktioner. Dörrautomatik Reläet drar i 2 sekunder när motorlås/ellås är i olåsta läge. Reläet drar inte när dörren ställs olåst enligt ett schema. Öppnarknappen drar reläet i två sekunder oavsett om dörren är låst eller olåst enligt schema. Dörrautomatik med IR/Radar När motorlås/ellås är olåsta drar reläet. Reläet drar även på funktionen Olåst dörr via schema. När dörren stänger faller reläet. Funktionsanpassad Reläet drar när en person flaggad som Funktionsanpassad visar sitt kort för läsaren och faller när dörren öppnas Evakueringslista Om man har tilläggsmodulen Zon kan man konfigurera per zon hur en evakueringslista ska se ut. Se avsnitt Zon Anropet för att begära en evakueringslista från ARX, gör man via en webbläsare (från valfri plattform). för en okrypterad förbindelse eller för en krypterad förbindelse. localhost ersätter du med ARX-serverns IP-adress eller DNS-namn samt portnumret 8000 eller 8443 ersätts med den port man konfigurerat för ARX, via ARX server manager under avsnittet Webbinställningar. Menyn man får upp via dessa url er är en så kallad webb-app. Vilket betyder att utseendet anpassas till den plattform webbläsaren man anropar från, t.ex en mobil, läsplatta eller PC. OBS! För att få ut en evakueringslita från ARX måste man ange en operatörs användarnamn och lösenord. D.v.s. personen som vill få ut en evakueringslista måste vara upplagd som en operatör i ARX. Tidsantipassback (lokalt i LCU) Antipassback finns även som ett tillägg till Zon. Se avsnitt Zon Tidsantipassback är en funktion som innebär att du för en grupp av dörrar kan styra hur lång tid som måste förflyta mellan två inpasseringar som görs med samma kort utan att läsa sig ut i mellan. OBS! Det går bara att konfigurera en tidsantipassback-grupp per undercentral. Man kan även schemastyra när tidsantipassback-funtionen ska vara aktivt. I grundinställningen registreras en passage endast om dörren öppnas. Det finns dock möjlighet att ställa in så att en passage registreras vid avläst kort oberoende om dörr öppnas eller inte. OBS! Denna funktion fungerar inte på en dörr i kombination med säkerhetsnivån "Två kort + PIN". Lägg till Tidsantipassback Markera den undercentral i installationsträdet som funktionen ska vara kopplad till. Välj sedan alternativet Lägg till i fönstrets menyrad, och klicka på Tidsantipassback. Symbolen för tidsantipassback läggs nu till i installationsträdet till vänster. När man lagt till tidsantipassback i fönstret Installationsträd visas fliken Inställningar Tidsantipassback till höger. Under fliken anger du inställningarna för denna tidsantipassback: Namn - En lämplig benämning på funktionen Beskrivning - Kort information om funktionen Tid mellan passager in (minuter) - Tid mellan två inpasseringar med samma kort och genom samma dörr/grupp: Tid till nästa passage in efter passage ut (minuter)- Om denna tid är >0 måste man vänta ut tiden innan man kan gå in igen, även om man läst sig ut i mellan. Välj schema - Möjlighet att schemastyra när tidsantipassback ska vara aktivt Tillämpa tidsantipassback även om dörr inte har öppnats - Denna kryssruta gör att man blir in/ut registrerad så fort kortet blivit godkänt i läsaren. Vilka dörrar som ska ingå, anges längst ned i fliken för inställningar. Markera de dörrar som ska ingå i funktionen. sida 49

51 Installationsträdet med Tidsantipassback markerad sida 50

52 Hiss-styrning Har man tillvalet Hiss installerat har man utöver Arx standardfunktioner även möjlighet att lägga till hissar i Installationsträdet (och våningar i fönstret Passerområden). Man kan i installationsträdet lägga till en hiss per undercentral. OBS! Man måste ha minst ett RCE-16-kort installerat på undercentralen, innan man kan lägga upp en hiss. Lägg till RCE-16 För att lägga till en RCE-16 i installationsträdet, gör på följande sätt: Markera den undercentral i installationsträdet som RCE-kortet ska vara anslutet till. Välj sedan alternativet Lägg till i fönstrets menyrad, och klicka på RCE-16. När man lagt till en RCE-16 till vänster i fönstret Installationsträd visas fliken RCE-16 kort egenskaper till höger. Under fliken anges Namn på reläkortet, en kort Beskrivning, Adress samt vilka användningsområden kortets reläer ska ha. En RCE-16 kan adresseras från adress Tips: Om man väljer adress så begränsar man inte antalet dörrar på undercentralen Lägg till Hiss För att lägga till en hiss i installationsträdet, gör på följande sätt: Markera den undercentral i installationsträdet som hissen ska vara ansluten till. Välj sedan alternativet Lägg till i fönstrets menyrad, och klicka på Hiss. (Till varje hiss måste minst ett RCE-kort kopplas.) När man lagt till en hiss till vänster i fönstret Installationsträd visas i den högra delen två flikar som styr Hissegenskaper och Våningar. Nedan beskrivs hur du kopplar ihop reläet och DAC med hissen samt de andra alternativ som återfinns bakom respektive flik. Fliken Hissegenskaper Under fliken Hissegenskaper anges Namn på hissenheten, en kort Beskrivning, Pulstid (i sekunder) och vilket Mode (styrsätt) som hissen ska arbeta efter. Installationsträdet med Hiss markerad (fliken Hissegenskaper) Skillnaden mellan Mode-alternativen Läsarkontrollerad och Reläkontrollerad hiss (Mode-alternativet) är följande: Läsarkontrollerad hiss innebär att besökaren först trycker in på önskad våning på läsarens knappsats och sedan visar sitt kort. Har man inte behörighet att åka till den valda våningen tänds röd symbol på läsaren. Reläkontrollerad hiss innebär att besökaren först visar sitt kort och att systemet därefter aktiverar de lampor/knappar i hissen som representerar de våningar som besökaren får åka till (det vill säga har behörighet för). Fliken Våningar När man lägger till en hiss i Installationsträdet skapas automatsikt ett antal tillhörande våningar baserat på de reläer som finns specificerade som hissreläer. sida 51

53 Installationsträdet med Hiss markerad (fliken Våningar) DAC-inställningar Med en hiss markerad i installationsträdet och fliken Våningar aktiv kan man under rubriken DAC-inställningar välja att koppla våningsspecifika dörrar till de olika våningsplanen. Väljer man att koppla en DAC till en våning har man även möjlighet att välja om dörren ska Öppna hissdörr vilket innebär att dörren låser upp då någon väljer att åka till denna våning från hisskorgen. Funktionen Anropa hiss gör att då en besökare visar sitt kort för en läsare kopplad till dörren så drar det reläet (i RCE-16) som är associerat med denna våning (fungerar bara då man valt läsarkontrollerad hiss). Våning med DAC Dörrkodsinställningar Detta gör du i fältet Dörrkodsinställningar under fliken Våningar. Skriv in koden i fältet Ny kod och klicka Lägg till för att lägga till en ny dörrkod. Det går max att lägga in 10 dörrkoder per våning. OBS! om en våning har en DAC och man vill slå Dörrkoder på våningsläsaren, så måste dessa koder läggas in på DAC en under fliken Dörrkoder. Slå dörrkod i hiss Reläkontrollerad: Slå en dörrkod. Alla reläer som motsvarar en våning som har angiven dörrkod drar. Läsarkontrollerad: Tryck våningsnumret du önskar åka till följt av en giltig dörrkod för våningen. Larmstyrning från hiss För att kunna larmstyra från hissen måste de våningsplan man vill larmstyra vara kopplad till en DAC som ligger på samma LCU som hissen. Denna DAC måste läggas upp i installationsträdet, men behöver inte finnas fysiskt eller vara Aktiv (om den inte är satt som styrande DAC i en relästyrd larmzon). Larmmanöver från hissläsare Då man larmstyr från en hissläsare, anger man alltid våningsplan efter A eller B. Då man har en hissvåning i en Galaxy-grupp, kan varje DAC endast vara knuten till en Galaxy-grupp. Normalt kan en DAC ingå i flera zoner, och man styr via ett tillägg efter A eller B, vilken Galaxy-grupp man vill påverka. Till exempel om man vill larma av Grupp 3: så trycker man A3 - kort - pinkod. Om man på en hissläsare anger: A3 - kort - pinkod betyder det att man vill avlarma plan 3 (inte grupp 3) sida 52

54 Porttelefon Funktionen Porttelefon i ARX Klient består av en särskild DAC med ett antal inställningar som hanterar funktionaliteten för en porttelefon. Observera: Du kan maximalt lägga till 8 stycken porttelefoner per undercentral. Antalet porttelefoner du totalt kan ha i installationsträdet bestäms av antalet dörrlicenser du har. För att lägga upp en Porttelefon i installationsträdet, gör på följande sätt: Markera den undercentral i installationsträdet som porttelefon-dörren ska vara kopplat till. Välj sedan alternativet Lägg till i fönstrets menyrad, och klicka på Porttelefon. Symboler för porttelefon visas nu i installationsträdet till vänster och till höger visas de olika alternativen för dörren. För att porttelefonen ska fungera som läsare så måste man lägga till en läsare på porttelefonen. Installationsträdet med porttelefon markerat och fliken Inställningar aktiv Porttelefonalternativ När man markerat en porttelefon till vänster i fönstret Installationsträd visas i den högra delen ett antal flikar som styr Inställningar, Avbruten förbindelse, Tider, Dörrkoder, Reläutgångar, Funktioner och Porttelefon. För beskrivning av dessa flikar (förutom fliken Porttelefon) se ARX-manualen. OBS! Fliken Reläutgångar har ingen funktion på en porttelefon. Om man vill kunna styra reläer med en porttelefon så måste man koppla en Styrande-DAC till porttelefonen. Se Fliken Porttelefon. Fliken Porttelefon Under denna flik kan man ange ett antal inställningar för porttelefonen: Tillåtet att ringa från lista - När det ska vara tillåtet att ifrån en lista i porttelefonen ringa upp en abonnent. Tillåtet att ringa med snabbnummer - När det ska vara tillåtet att från porttelefonen ringa upp en abonnent med ett kortnummer. Tillåtet att ringa med telefonnummer - När det ska vara tillåtet att från porttelefonen ringa upp en abonnent med dennes telefonnummer. Styrande DAC - Anger om porttelefonen ska logiskt kopplas ihop med en DAC. Detta används då man vill ha något av följande: - En utpassageläsare. - En öppningsknapp på insidan. - Motorlås. - Extra reläer och ingångar. Fördefinierade volyminställningar - Välj mellan sex olika inställningar för högtalar- och mikrofonvolym anpassade för inomhus och utomhus. Högtalarvolym - Anger högtalarens volym. Mikrofonvolym - Anger mikrofonens volym. sida 53

55 Kamera Med funktionen Kamera kan du koppla in övervakningskameror till ditt passersystem som man sen kan visa video från i menyn Visa kamera. ARX fungerar med de flesta nätverkskameror som finns på marknaden. I exemplen nedan visas inställningar för en Axis 207. Lägga till kamera Välj menyalternativet Kamera i Verktygs-menyn. Välj Ny för att lägga till en nätverkskamera i ARX. Fyll i Namn, Användarnamn, Lösenord och URL till kameran. URL-parametrar Här kan du ställa in hur kameran ska fungera. Följande lista visar de vanligaste inställningsmöjligheterna för en Axis 207 nätverkskamera: clock: Dölj/visa tidsstämpel. Värde 0/1. compression: Ange kompressionen för video. Värde date: Dölj/visa datum. Värde 0/1. fps: Välj uppdateringsfrekvens för video. Värde 0 och uppåt. (20 fungerar för en snabb dator) resolution: Välja upplösning, exempelvis 160x120, 240x280, 480x360, 640x480, eller den upplösning som kameran klarar av att ge. text: Dölj/visa text i video. Värde 0/1. För att lägga till en ny parameter, klicka på Lägg till och ange parameter och dess värde De inställningar som visas i bilden ovan gäller för en relativt snabb dator som är inkopplad på samma nätverk som kameran. Testa dina inställningar genom att öppna menyn Visa kamera. Om inte dator eller om nätverk klarar av den belastning som gjorda inställningar, pröva med att sätta: fps, compression och resulution till lägre värden. sida 54

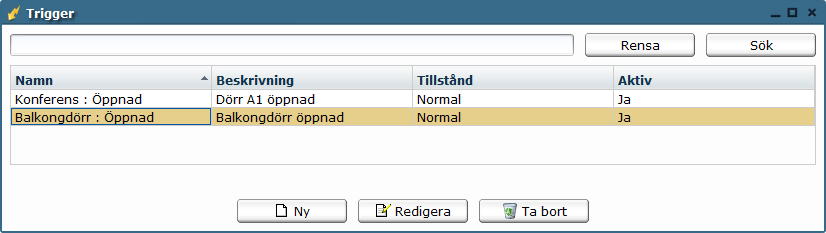

56 Trigger Med triggers kan man kan man styra reläer och/eller skicka e-post baserat på valfria händelser i ett ARX-system. Exempelvis kan en trigger göra att lamporna i en korridor tänds när korridorsdörren öppnas, eller att e-post skickas till någon när en viss dörr öppnas. Nedan beskrivs hur en dörr-trigger skapas, men principen gäller även för händelser som kommer från RCE-16, undercentraler och operatöres. Lägga till trigger Välj Trigger i verktygsmenyn. Klicka på knappen Ny för att skapa en ny trigger. Välj önskad hårdvara eller filtermall som ska bevakas och klicka på Nästa. Här visas den hårdvara som finns upplagd i ARX. Markera en eller flera dörrar i listan och klicka på Nästa. Välj en händelse som ska aktivera triggern. Klicka på Nästa. Välj de egenskaper som triggern ska ha Återställningstyper Dörr stängd Triggern avaktiveras när dörren stängs. (Detta val är endast aktiverat för trigger som kan avaktiveras av att en dörr stängs.) Automatiskt (sekunder) Ange efter hur lång tid i sekunder som triggern ska avaktiveras. Annan Kryssa för Annan för att välja en annan händelse som ska fungera som återställning av aktuell trigger. Ange en beskrivning och kryssa i Aktiv för att göra triggern aktiv. Avsluta med att klicka på Nästa. OBS! Minst en återställningstyp måste vara markerad. Kontrollera summeringen och klicka på Klar I listan för triggers syns den nya triggern: Lägga till filtermall som trigger Filtermall används vanligtvis för att skapa en trigger baserat på olika händelser i systemet. Välj en eller flera händelser som ska aktivera filtermallens trigger och klicka på Nästa. (Varje enskild händelse i sig kommer att utlösa triggern) Om du vill att filtermallen endast ska gälla endast för exempelvis ett särskilt objekt, utför följande steg: Kryssa för det objekt du vill att filtermallen ska gälla för, i detta exempel Behörighetskategorier. Markera de behörighetskategorier som ska övervakas av triggern. Välj ett namn för triggerrmallen. Välj de egenskaper som triggern ska ha. Återställningstyper: Automatiskt (sekunder) Ange efter hur lång tid i sekunder som triggern ska avaktiveras. Annan Kryssa för Annan för att välja en annan händelse som ska fungera som återställning av aktuell trigger. Ange en beskrivning och kryssa i Aktiv för att göra triggern aktiv. Avsluta med att klicka på Nästa. OBS! Minst en återställningstyp måste vara markerad. Lägga till Åtgärd För att triggern ska utlösa andra händelser, exempelvis att en lampa tänds via relä eller att ett e-brev skickas, så måste en Åtgärd läggas till: Klicka på Lägg till knappen i rutan Åtgärder för att få upp de åtgärder du har att välja på: Relä, E-post, Serverapplikation och Utskrift av evakueringslista. sida 55

57 Relä som Åtgärd Välj Relä som Åtgärdstyp och välj vilket relä som ska kopplas till denna funktion under Enhetstyp. Schemat styr under vilka tider som triggern ska vara aktiverad. Välj även vilket av reläutgångarna på valt reläkort i rutan för Relä. Klicka därefter på Ok. (En trigger kan ha valfritt antal reläer som åtgärd.) E-post som åtgärd Välj E-post som Åtgärdstyp och skriv det e-brev som ska skickas till valfri person. Välj vilket schema som ska gälla. Klicka därefter på Ok. (En trigger kan skicka valfritt antal e-brev.) OBS! För att det ska gå att skicka e-brev så måste ARX kopplas till ett befintligt e-postkonto. Detta konfigureras i ARX servermanager, i menyn Arkiv Redigera inställningar och Mailserverinställningar Serverapplikation som åtgärd Välj Serverapplikation som Åtgärdstyp och välj vilken applikation som ska startas. Under Egenskaper anger du en beskrivning samt sökväg till programmet du vill starta. Klicka på Validera för att kontrollera att sökvägen är korrekt. Avsluta med att klicka på Ok. OBS! Det finns inget i ARX som stoppar en startad serverapplikation. OBS! För att åtgärden serverapplikation ska fungera måste man i Tjänster i Windows operativsystem (Kontrollpanelen Administrationsverktyg-Tjänster), kontrollera att tjänsten ARX Server fungerar interaktivt med skrivbordet. Utskrift av evakueringslista som åtgärd Med åtgärden utskrift personer i zon kan man få personer som befinner sig passersystemets olika zoner utskrivet på valfritt antal nätverksskrivare (ARX Servern har behörighet till) eller skickas som e-post. OBS! Denna åtgärd kräver att Acrobat Reader är installerad på ARX Serververn samt att man har modulen Zon. Välj Utskrift av evakueringslista som Åtgärdstyp. Välj vilket schema som ska gälla. Välj Zon/er.Välj Skrivare eller E-post samt vilken skrivare eller E-postmottagare listan skall skickas till. Zon Med tilläggsmodulen Zon kan man skapa zoner där man anger vilka dörrar som leder till och från respektive zon. Man kan sedan se hur många och vilka personer som befinner sig i respektive zon. I zonmodulen kan man även aktivera Antipassback, vilket är en funktion som gör att man inte kan gå in i samma zon två gånger utan att går ut där emellan, eller att man måste gå en viss väg för att ta sig till de olika zonerna. Man kan även konfigurera en zon på ett sätt som gör att dörrar inne i zonen är blockerade för passage tills man gått in i zonen via angivna inläsare till zonen. Se avsnittet Dörrspärr i antipassbackzon nedan. Från ett system med konfigurerade zoner, kan man även begära ut Evakueringslistor, antigen med automatik via triggers. Se avsnittet Trigger, eller manuellt från en webbläsare. Se avsnittet Evakueringslista Lägg till zon För att skapa en ny zon, gör på följande sätt: Välj menyalternativet Zon i Verktyg-menyn. I fönstret Zon, klicka på knappen Lägg till zon (eller högerklicka på fönstrets kartyta och välj menyalternativet Lägg till zon) och ge zonen ett namn, samt om zonen ska ha antipassback-funktion. Man måste sen koppla dörrar till zonerna, där man anger vilken läsare på respektive dörr som leder till och från respektive zon. För att lägga till en dörr, gör på följande sätt: Välj menyalternativet Lägg till dörr i fönstret Zon (eller högerklicka i fönstrets kartyta och välj menyalternativet Lägg till dörr). I dialogrutan Lägg till dörr, välj en dörr ur listan över tillgängliga dörrar. Därefter, ange med hjälp av de två rullgardinsmenyerna Ingångsläsare till zon och Utgångsläsare till zon. (Ingångsläsare har adress 0, utgångsläsare har adress 4.) sida 56

58 Fönstret Zon (exempel) Nollställ personlistor Om dörrarna till och från en zon tillåter att man kan gå med någon annan person utan att läsa av sitt kort i passersystemet, kan informationen om vilka användare som finns i respektive zon bli felaktig. Då är det viktigt att med jämna mellanrum nollställa personlistorna, speciellt om antipassback tillämpas. För att nollställa personlistorna som visar vilka personer som befinner sig i de olika zonerna, tryck på knappen Nollställ eller konfigurera en automatisk nollställning på ett angivet klockslag per dygn. Automatisk nollställning Med denna funktion kan du ställa in ett klockslag, för när nollställning av personlistorna ska ske automatiskt. Klicka på Ändra: Välj en tid på dygnet när personlistorna ska nollställas och till vilken zon användare ska flyttas till vid nollställning. Personer som befinner sig i zonen Ingen zon kan starta i valfri zon. OBS! Tänk på att välja en tid när passersystemet är tomt på användare. OBS! Var särskilt noga med att kontrollera att inga personer befinner sig i en antipassback-zon om nollställning flyttar personerna till en zon med antipassback. Efter nollställning kan dessa personer inte passera ut ur denna zon. Dörrspärr i antipassbackzon (Registreringsläsare) När antipassback är aktiverat för en zon kan man spärra övriga dörrar i zonen för passage för personer som blivit insläppta. Detta är exempelvis användbart i zoner som inte har dörrar där det bara kan passera en person åt gången. Funktionen kräver alltså en giltig passage vid zonens ingångar för att en person ska kunna öppna övriga dörrar i zonen: Till vald zon med antipassback där dörrspärr ska aktiveras måste en ute-zon skapas, där dörrarna ut från den valda zonen går till zonen Ute. Sätt sedan läsarna i de dörrar i antipassbackzonen som ska aktiveras för dörrspärr, både som ingångs- och utgångsläsare till den valda zonen de ska ingå i. Lägg sedan till den/de dörrar som ska fungera som in- och utgång till zonen. För dessa dörrar väljs utgångsläsare till zonen Ute och ingångsläsare till den valda zonen. Inställningar för Evakueringslista En evakueringslista är en utskrift av de personer som befinner sig i en zon vid ett givet tillfälle. Åtgärden att skriva ut en evakueringslista kan väljas när man skapar en trigger, se avsnittet Lägga till åtgärd Under fliken Inställningar evakueringslista väljer man de uppgifter som ska skrivas ut: sida 57

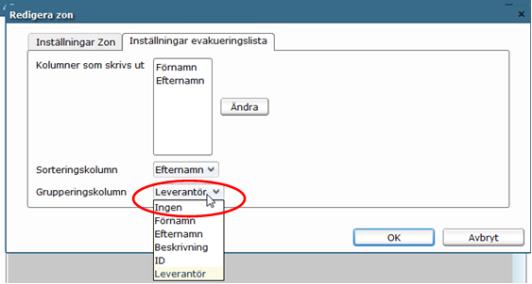

59 Fönstret Inställningar evakueringslista Genom att klicka på knappen Ändra kan vi välja ytterligare uppgifter som skrivs ut. Alla uppgifter som finns inlagda under Personer är tillgängliga att välja mellan. Ordningen, som uppgifterna skrivs ut på evakueringslistan, kan ändras genom att markera ett av de valda alterntiven och flytta det med hjälp av piltangenterna. Välj uppgifter som ska skrivas ut Genom att klicka på alternativet Sorteringskolumn i fliken Inställningar evakueringslista öpnnas en rullmeny med de valda uppgifterna. Evakueringslistan kommer att sorteras efter detta val. Genom att klicka på Grupperingskolumn öppnas en rullmeny med de valda uppgiftskategorier som ingår vid utskrift av evakueringslistan. Vid utskriften kommer sidbrytning att ske för varje ny post inom vald kategori. Exempel: Vid val av kategorin Leverantör kommer samtliga personer från Leverantör A att listas i följd. Därefter sker en sidbrytning och personer från Leverantör B listas. Ny sidbrytning osv. OBS! Undvik att välja en kategori som kommer att generera onödigt många sidbrytningar. Exempelvis kommer kategorin Personnummer att generera en ny sida per person! Hämta en evakueringslista: eller När man anropat denna funktion så får man upp en meny där man kan välja vilken eller vilka zoner man vill få lista från. När man gjort detta val första gången och fått en lista, så kan man spara den nya url en som en genväg som man använder nästa gång man vill få en evakueringslista utan att behöva göra valet varje gång. Man kan även göra flera olika val som man skapar genvägar från, för att snabbt få ut olika listor. OBS! Varje gång man begär en lista så måste man autentisera sig med användarnamn och lösenord. D.v.s. man måste vara upplagd som en operatör i ARX för att få ut en evakueringslista. sida 58

60 Områdesberoende tillkoppling ARX / Galaxy En kort instruktion om hur man får ett sista larmområde tillkoppla, när en grupp av andra områden är tillkopplade. I Galaxy benämns larmområden Grupper. Förutsättningar: 2st lediga utgångs adresser 2st lediga ingångs adresser 1st Länk programmering Programmering: I Galaxy systemet programmerar man en 09=På utgång att tillhöra de grupper som måste vara tillkopplade för att ett sista ytterligare område automatiskt skall tillkopplas. Som tillval på utgången läggs På krav för samma grupper. Utgången kommer då endast vara aktiv när samtliga ingående grupper är tillkopplade. Utgången skall göras till inverterad, för att få funktionen korrekt. Följ Galaxy instruktioner för att koppla utgång till ingång. En ingångsadress programmerad till 31=REG Fördröjd, låter man påverkas av utgången ovan, genom att koppla utgången till ingången. En länk programmering från Ingångs adress, hörandes till ovan nämnda ingång. Till utgångs adress hörandes till nedan nämnda utgång. Även denna utgång skall göras till inverterad. En ledig utgångsadress ges funktionen 55=Länk E, eller annan icke använd länk. Utgången kopplas fysiskt till ingångsadressen nedan. En ingångs adress med funktion *09=FBK-NYCK latch låter man påverkas av utgången. Ingången hör till den sista gruppen som skall kopplas till om alla andra är tillkopplade. Under Parametrar Fördröjd (51:31) sätts sekunder för att hantera fördröjningen beroende på storlek på CA. Sätter man för kort tid kommer tillkopplingen inte fungera. Scenario: Näst sista gruppen kopplas till. Kriteriet för utgången 09=PÅ uppfylls utgången blir aktiv. Utgången påverkar ingångsadressen 31=REG.FÖRD. Efter utgången fördröjningstid blir ingången öppen istället för stängd. Länkprogrammeringen gör att 55=Länk E utgången blir aktiverad. Det gör i sin tur att *09=FBK ingången blir aktiverad och kopplar till det sista området. Skulle någon av de kontrollerade grupperna knutna till utgången med 09=PÅ frånkopplas faller hela länken och även den sista gemensamma gruppen blir automatiskt frånkopplad. sida 59

61 Konfiguration av ECP-IF01 (SPA3102) till porttelefon ECP-30/35 1. Anslut spännings nätdelen till SPA3102 märkt Power 2. Koppla in en nätverkskabel mellan Ethernet porten (GUL) på SPA3102 och den dator du tänkt använda för konfiguration av SPA3102. OBS! denna port har DHCP och kommer att tilldela datorn en IP-adress. (Gul port används normalt bara för konfiguration.) 3. Anslut en nätverkskabel mellan Internet porten (BLÅ) på SPA 3102 och det nätverk som ARX-systemet ligger på. 4. Starta kommandotolken (cmd) i Windows på konfigurationsdatorn och skriv ipconfig/all för att se om datorn har fått en IP-adress. (Normalt ) 5. Starta Webbläsaren 6. I webbläsarens adressrad skriv /admin/advanced 7. Du är nu inne i Router inställningarna på SPA Under fliken Status Currant IP ser du viken IP-adress SPA-3102 har fått på Internet porten (BLÅ) om en DNS/DHCP finns i nätverket. 9. Internet porten på SPA3102 måste tilldelas en fast IP-adress. Antingen konfigurerar man nätverkets DHCP att alltid dela ut samma IP-adress till denna enhet, eller så måste man sätta en fast IP-adress i enheten. (Notera! om DHCP används på Internet porten (BLÅ) och spänningen försvinner till SPA3102, kan den få en ny IP-adress, var på porttelefonen inte kan ringa ut.) I meny Router och under fliken Wan setup och rubrik Static IP settings sätter man detta. I ARX under menyn System och IP-telefoniinställningar och rubriken Server: Ange samma IP-adress och portnummer som SPA3102 konfigurerats med. (T.ex :5061) 10. I meny Voice och under fliken PSTN Line och rubrik SIP Settings återfinner man det portnummer man sen ska definierar i ARX. SIP Port: Under rubriken Proxy and Registration sätt: Register: No Make Call Without Reg: Yes Ans Call Without Reg: Yes 12. Under rubriken Audio Configuration sätt: DTMF Tx Method: AVT 13. Under rubriken PSTN Disconnect Detection återfinns parametrar för hur interfacet ska detektera nedkoppling. Normalfallet på en vanlig telelinje är: Detect Polarity Reversal: YES Detect CPC: NO 14. Under fliken Regional och rubrik Miscellaneous finns inställning för telefonlinjens impedans. Sätt följande för Sverige: FXS Port Impedance: nF Aktivera lösenord ASSA rekommenderar att man aktiverar ett lösenord för kommunikationen mellan porttelefon och SPA3102, så att ingen som kommer åt nätverket lätt kan ringa privatsamtal via denna enhet. 1. I meny Voice och under fliken PSTN Line rubrik VoIP-To-PSTN Gateway Setup sätt: VoIP Caller Auth Method: HTTP Digest 2. Under rubriken VoIP User and Password (HTTP Autentication) sätt: VoIP User 1 Auth ID: användarnamn VoIP User 1 Password: lösenord Fyll i användarnamn och lösenord, och skriv in samma Användarnamn och Lösenord i ARX sida 60
