TimeLox Access. Programmering, montering och underhåll. ASSA ABLOY, the global leader in door opening solutions.

Storlek: px
Starta visningen från sidan:

Download "TimeLox Access. Programmering, montering och underhåll. ASSA ABLOY, the global leader in door opening solutions."

Transkript

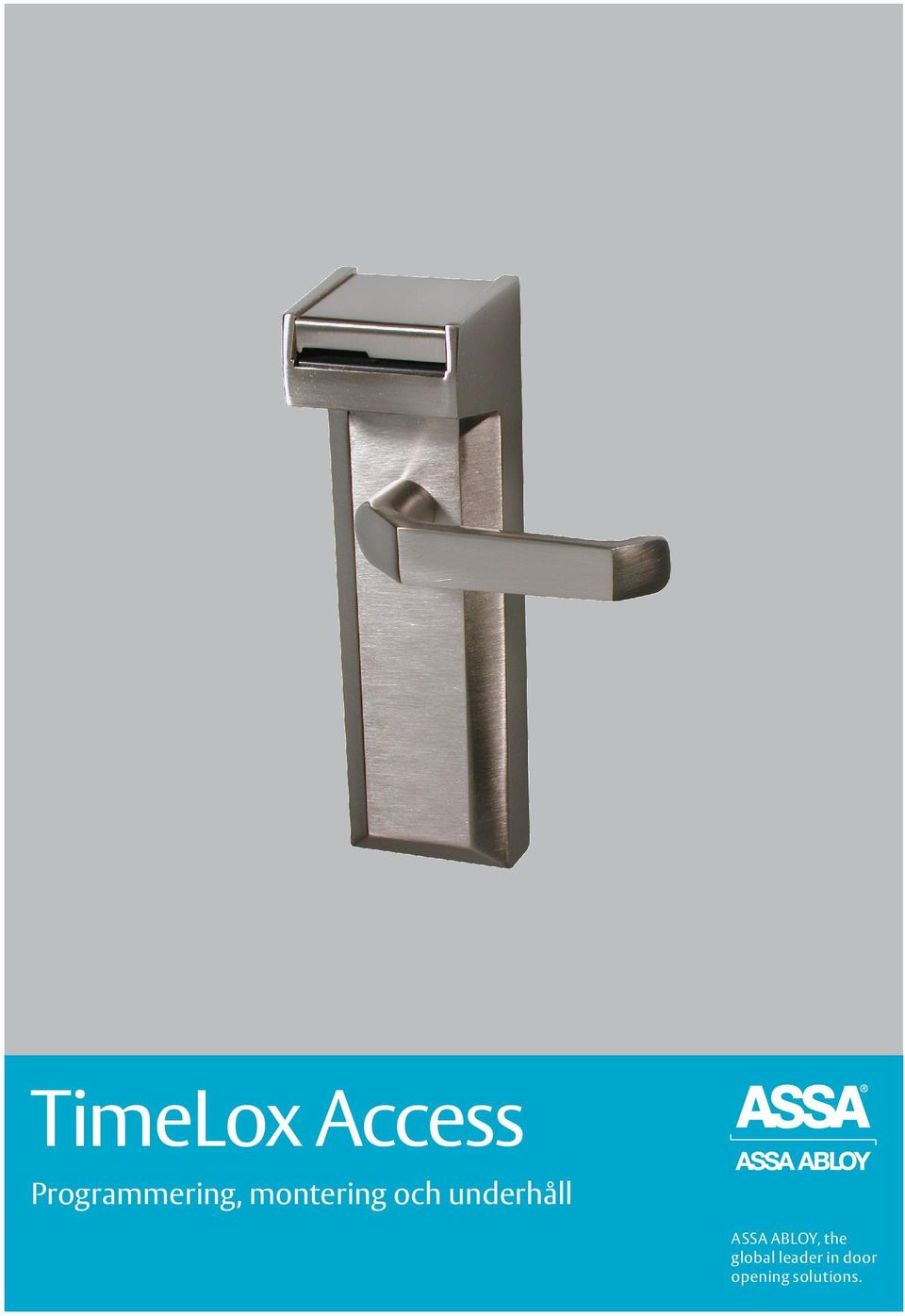

1 TimeLox Access Programmering, montering och underhåll ASSA ABLOY, the global leader in door opening solutions.

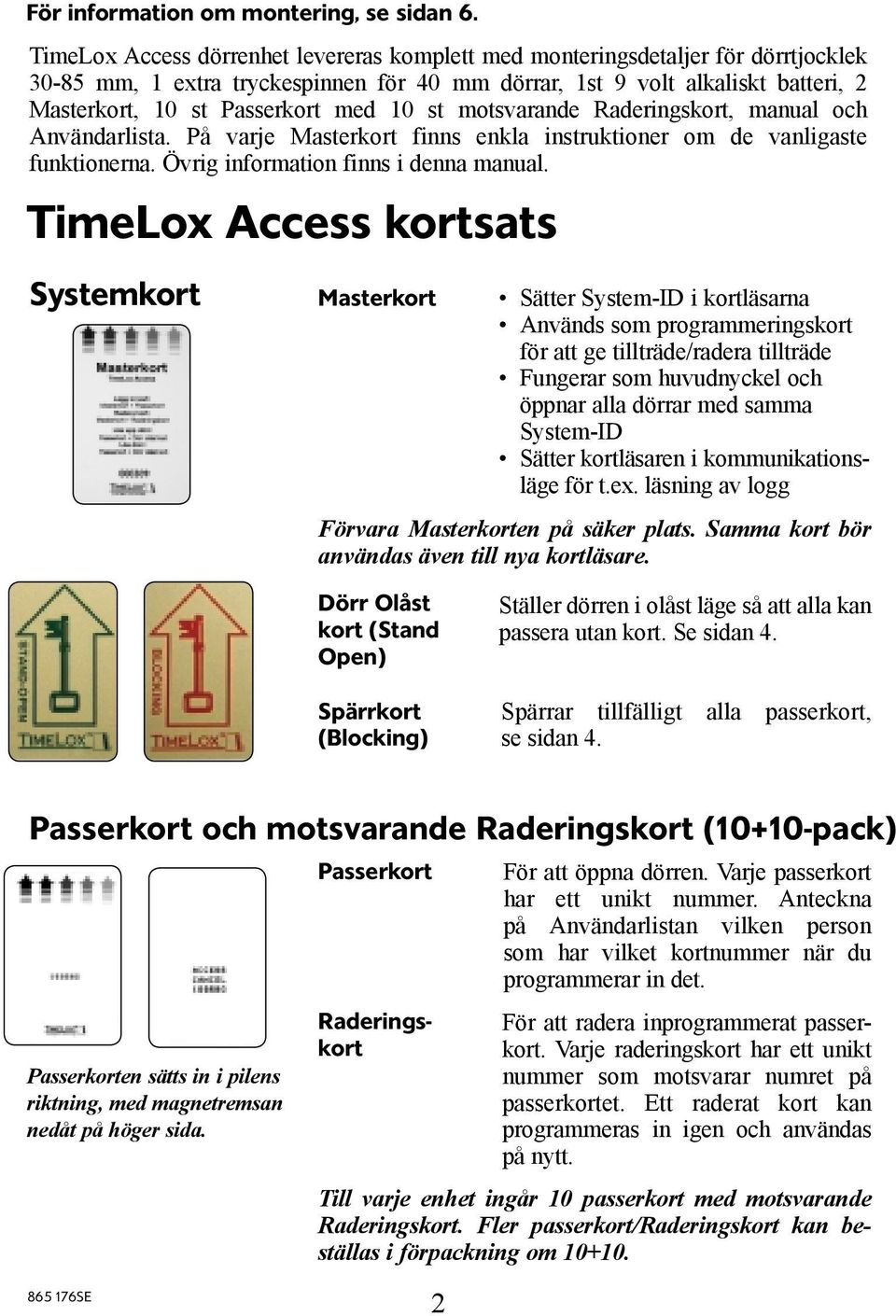

2 För information om montering, se sidan 6. TimeLox Access dörrenhet levereras komplett med monteringsdetaljer för dörrtjocklek mm, 1 extra tryckespinnen för 40 mm dörrar, 1st 9 volt alkaliskt batteri, 2 Masterkort, 10 st Passerkort med 10 st motsvarande Raderingskort, manual och Användarlista. På varje Masterkort finns enkla instruktioner om de vanligaste funktionerna. Övrig information finns i denna manual. TimeLox Access kortsats Systemkort Masterkort Sätter System-ID i kortläsarna Används som programmeringskort för att ge tillträde/radera tillträde Fungerar som huvudnyckel och öppnar alla dörrar med samma System-ID Sätter kortläsaren i kommunikationsläge för t.ex. läsning av logg Förvara Masterkorten på säker plats. Samma kort bör användas även till nya kortläsare. Dörr Olåst kort (Stand Open) Spärrkort (Blocking) Ställer dörren i olåst läge så att alla kan passera utan kort. Se sidan 4. Spärrar tillfälligt alla passerkort, se sidan 4. Passerkort och motsvarande Raderingskort (10+10-pack) Passerkorten sätts in i pilens riktning, med magnetremsan nedåt på höger sida. Passerkort Raderingskort För att öppna dörren. Varje passerkort har ett unikt nummer. Anteckna på Användarlistan vilken person som har vilket kortnummer när du programmerar in det. För att radera inprogrammerat passerkort. Varje raderingskort har ett unikt nummer som motsvarar numret på passerkortet. Ett raderat kort kan programmeras in igen och användas på nytt. Till varje enhet ingår 10 passerkort med motsvarande Raderingskort. Fler passerkort/raderingskort kan beställas i förpackning om

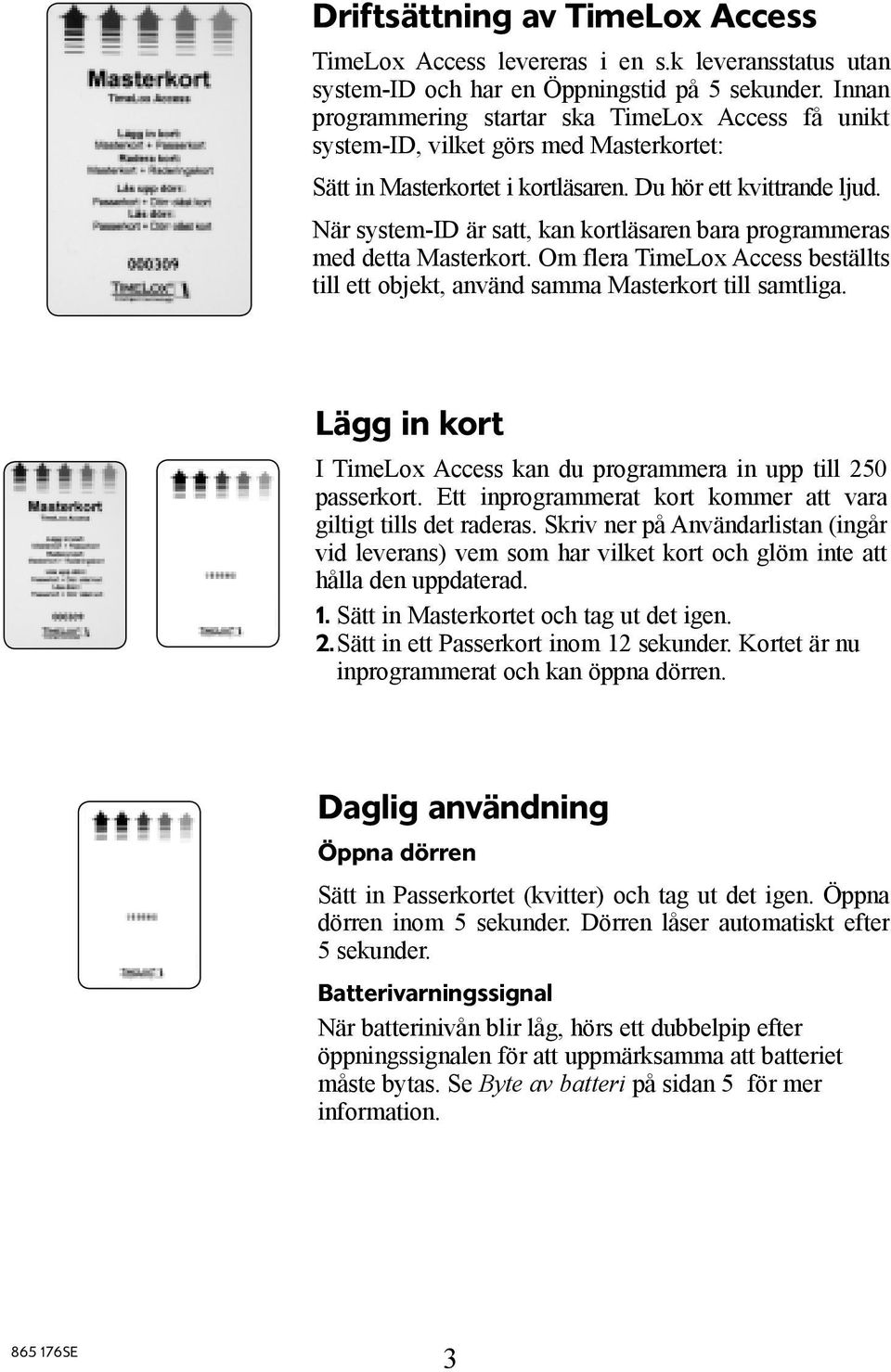

3 Driftsättning av TimeLox Access TimeLox Access levereras i en s.k leveransstatus utan system-id och har en Öppningstid på 5 sekunder. Innan programmering startar ska TimeLox Access få unikt system-id, vilket görs med Masterkortet: Sätt in Masterkortet i kortläsaren. Du hör ett kvittrande ljud. När system-id är satt, kan kortläsaren bara programmeras med detta Masterkort. Om flera TimeLox Access beställts till ett objekt, använd samma Masterkort till samtliga. Lägg in kort I TimeLox Access kan du programmera in upp till 250 passerkort. Ett inprogrammerat kort kommer att vara giltigt tills det raderas. Skriv ner på Användarlistan (ingår vid leverans) vem som har vilket kort och glöm inte att hålla den uppdaterad. 1. Sätt in Masterkortet och tag ut det igen. 2. Sätt in ett Passerkort inom 12 sekunder. Kortet är nu inprogrammerat och kan öppna dörren. Daglig användning Öppna dörren Sätt in Passerkortet (kvitter) och tag ut det igen. Öppna dörren inom 5 sekunder. Dörren låser automatiskt efter 5 sekunder. Batterivarningssignal När batterinivån blir låg, hörs ett dubbelpip efter öppningssignalen för att uppmärksamma att batteriet måste bytas. Se Byte av batteri på sidan 5 för mer information. 3

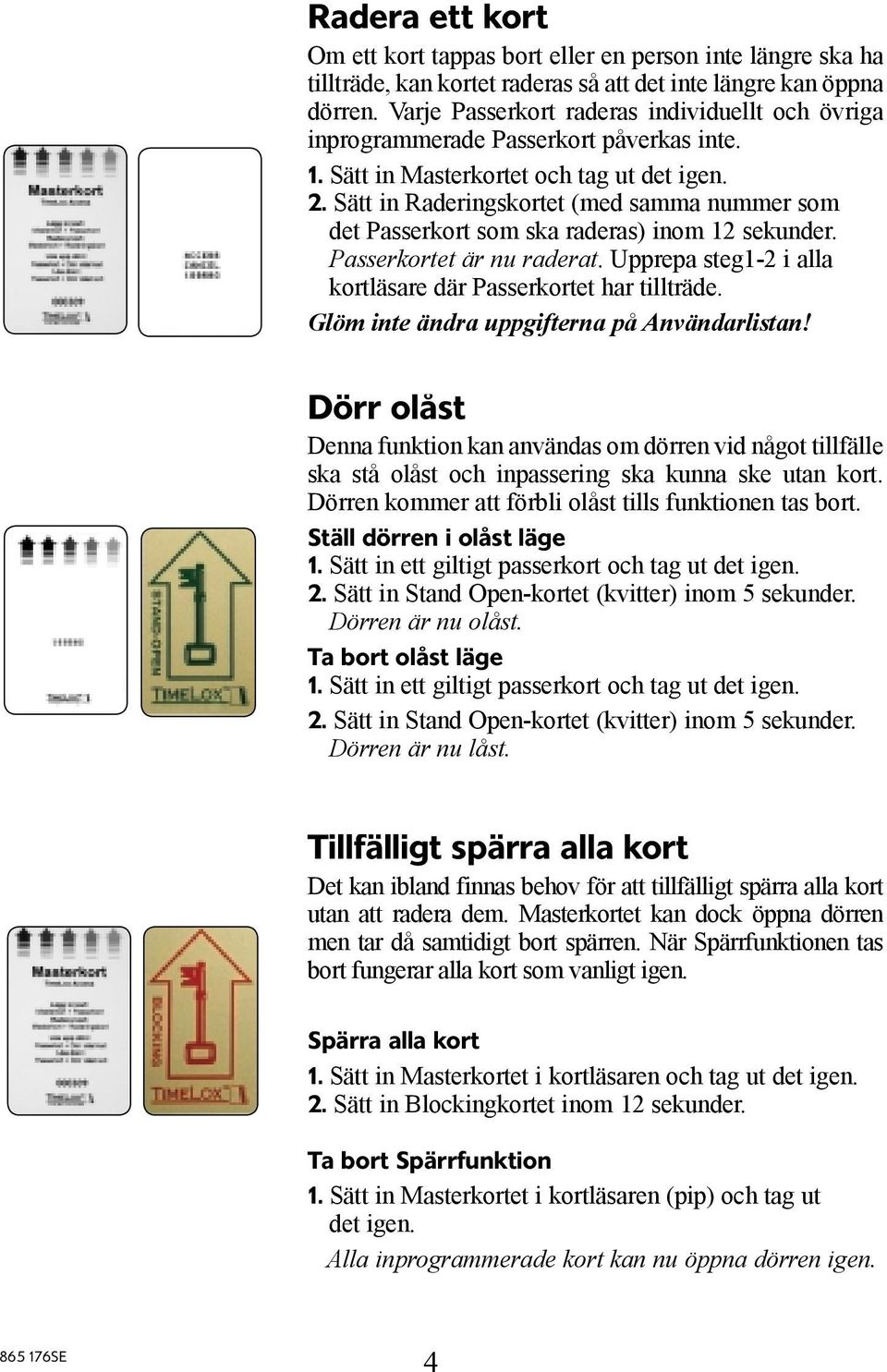

4 Radera ett kort Om ett kort tappas bort eller en person inte längre ska ha tillträde, kan kortet raderas så att det inte längre kan öppna dörren. Varje Passerkort raderas individuellt och övriga inprogrammerade Passerkort påverkas inte. 1. Sätt in Masterkortet och tag ut det igen. 2. Sätt in Raderingskortet (med samma nummer som det Passerkort som ska raderas) inom 12 sekunder. Passerkortet är nu raderat. Upprepa steg1-2 i alla kortläsare där Passerkortet har tillträde. Glöm inte ändra uppgifterna på Användarlistan! Dörr olåst Denna funktion kan användas om dörren vid något tillfälle ska stå olåst och inpassering ska kunna ske utan kort. Dörren kommer att förbli olåst tills funktionen tas bort. Ställ dörren i olåst läge 1. Sätt in ett giltigt passerkort och tag ut det igen. 2. Sätt in Stand Open-kortet (kvitter) inom 5 sekunder. Dörren är nu olåst. Ta bort olåst läge 1. Sätt in ett giltigt passerkort och tag ut det igen. 2. Sätt in Stand Open-kortet (kvitter) inom 5 sekunder. Dörren är nu låst. Tillfälligt spärra alla kort Det kan ibland finnas behov för att tillfälligt spärra alla kort utan att radera dem. Masterkortet kan dock öppna dörren men tar då samtidigt bort spärren. När Spärrfunktionen tas bort fungerar alla kort som vanligt igen. Spärra alla kort 1. Sätt in Masterkortet i kortläsaren och tag ut det igen. 2. Sätt in Blockingkortet inom 12 sekunder. Ta bort Spärrfunktion 1. Sätt in Masterkortet i kortläsaren (pip) och tag ut det igen. Alla inprogrammerade kort kan nu öppna dörren igen. 4

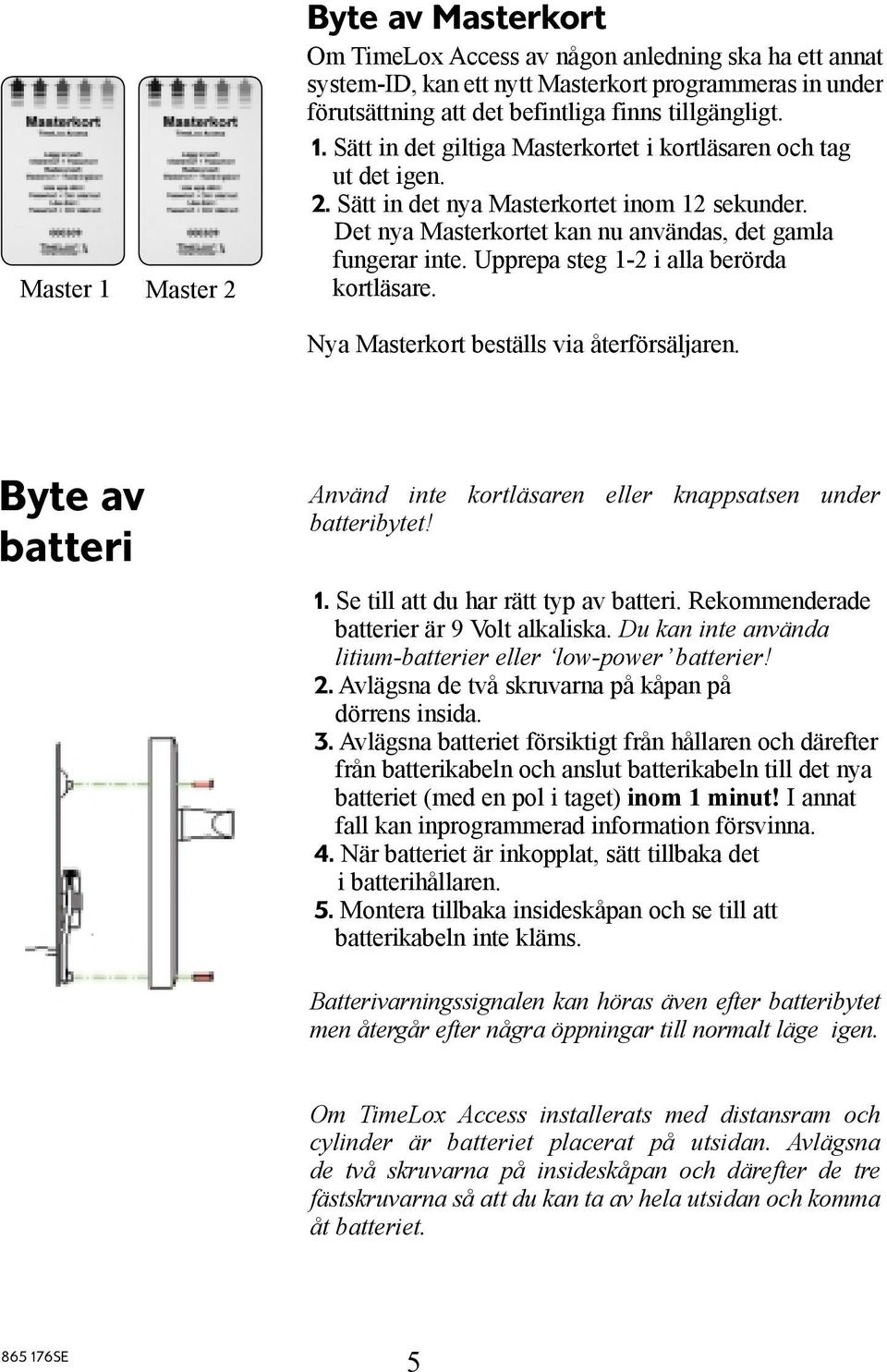

5 Master 1 Master 2 Byte av Masterkort Om TimeLox Access av någon anledning ska ha ett annat system-id, kan ett nytt Masterkort programmeras in under förutsättning att det befintliga finns tillgängligt. 1. Sätt in det giltiga Masterkortet i kortläsaren och tag ut det igen. 2. Sätt in det nya Masterkortet inom 12 sekunder. Det nya Masterkortet kan nu användas, det gamla fungerar inte. Upprepa steg 1-2 i alla berörda kortläsare. Nya Masterkort beställs via återförsäljaren. Byte av batteri Använd inte kortläsaren eller knappsatsen under batteribytet! 1. Se till att du har rätt typ av batteri. Rekommenderade batterier är 9 Volt alkaliska. Du kan inte använda litium-batterier eller low-power batterier! 2. Avlägsna de två skruvarna på kåpan på dörrens insida. 3. Avlägsna batteriet försiktigt från hållaren och därefter från batterikabeln och anslut batterikabeln till det nya batteriet (med en pol i taget) inom 1 minut! I annat fall kan inprogrammerad information försvinna. 4. När batteriet är inkopplat, sätt tillbaka det i batterihållaren. 5. Montera tillbaka insideskåpan och se till att batterikabeln inte kläms. Batterivarningssignalen kan höras även efter batteribytet men återgår efter några öppningar till normalt läge igen. Om TimeLox Access installerats med distansram och cylinder är batteriet placerat på utsidan. Avlägsna de två skruvarna på insideskåpan och därefter de tre fästskruvarna så att du kan ta av hela utsidan och komma åt batteriet. 5

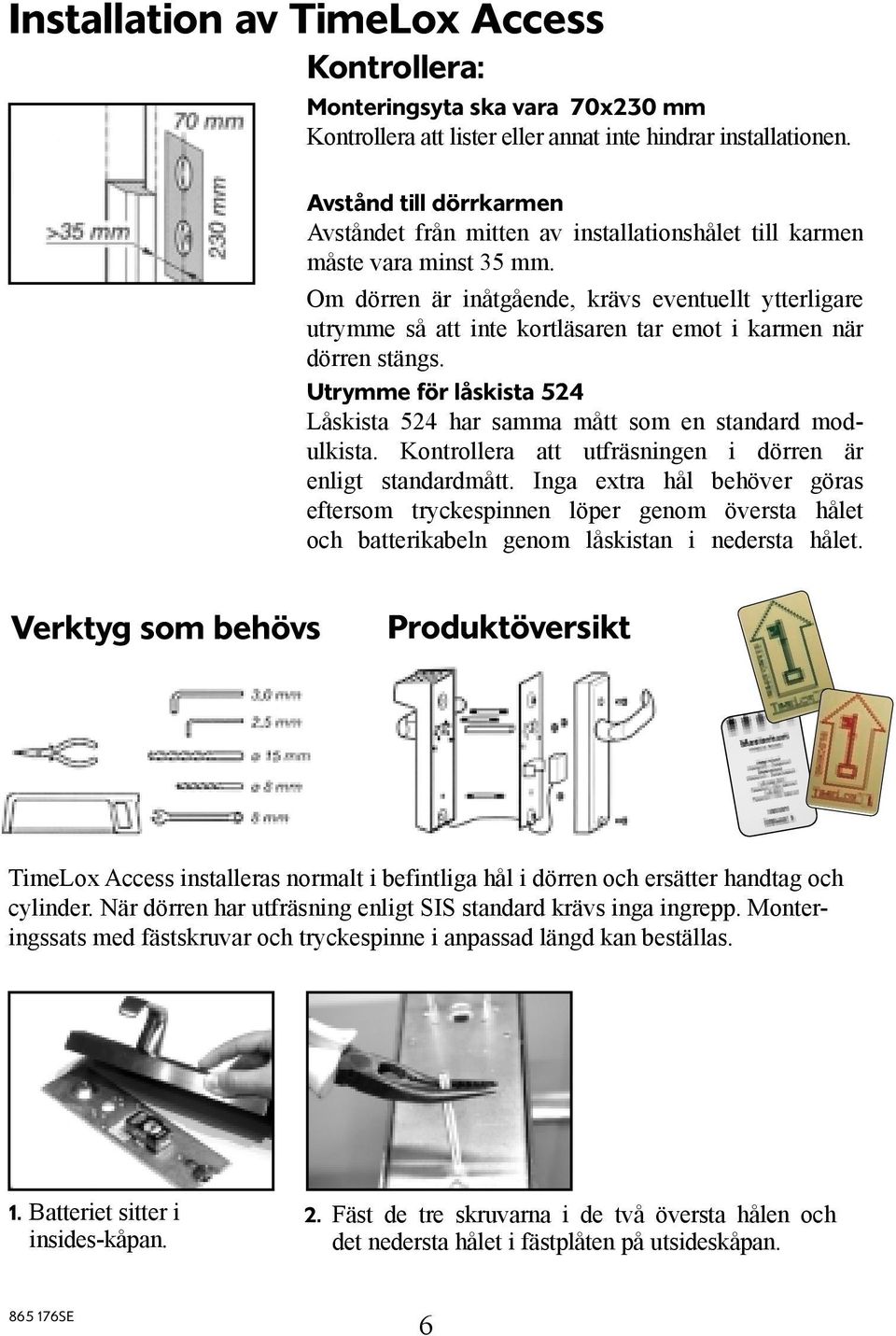

6 Installation av TimeLox Access Kontrollera: Monteringsyta ska vara 70x230 mm Kontrollera att lister eller annat inte hindrar installationen. Avstånd till dörrkarmen Avståndet från mitten av installationshålet till karmen måste vara minst 35 mm. Om dörren är inåtgående, krävs eventuellt ytterligare utrymme så att inte kortläsaren tar emot i karmen när dörren stängs. Utrymme för låskista 524 Låskista 524 har samma mått som en standard modulkista. Kontrollera att utfräsningen i dörren är enligt standardmått. Inga extra hål behöver göras eftersom tryckespinnen löper genom översta hålet och batterikabeln genom låskistan i nedersta hålet. Verktyg som behövs Produktöversikt TimeLox Access installeras normalt i befintliga hål i dörren och ersätter handtag och cylinder. När dörren har utfräsning enligt SIS standard krävs inga ingrepp. Monteringssats med fästskruvar och tryckespinne i anpassad längd kan beställas. 1. Batteriet sitter i insides-kåpan. 2. Fäst de tre skruvarna i de två översta hålen och det nedersta hålet i fästplåten på utsideskåpan. 6

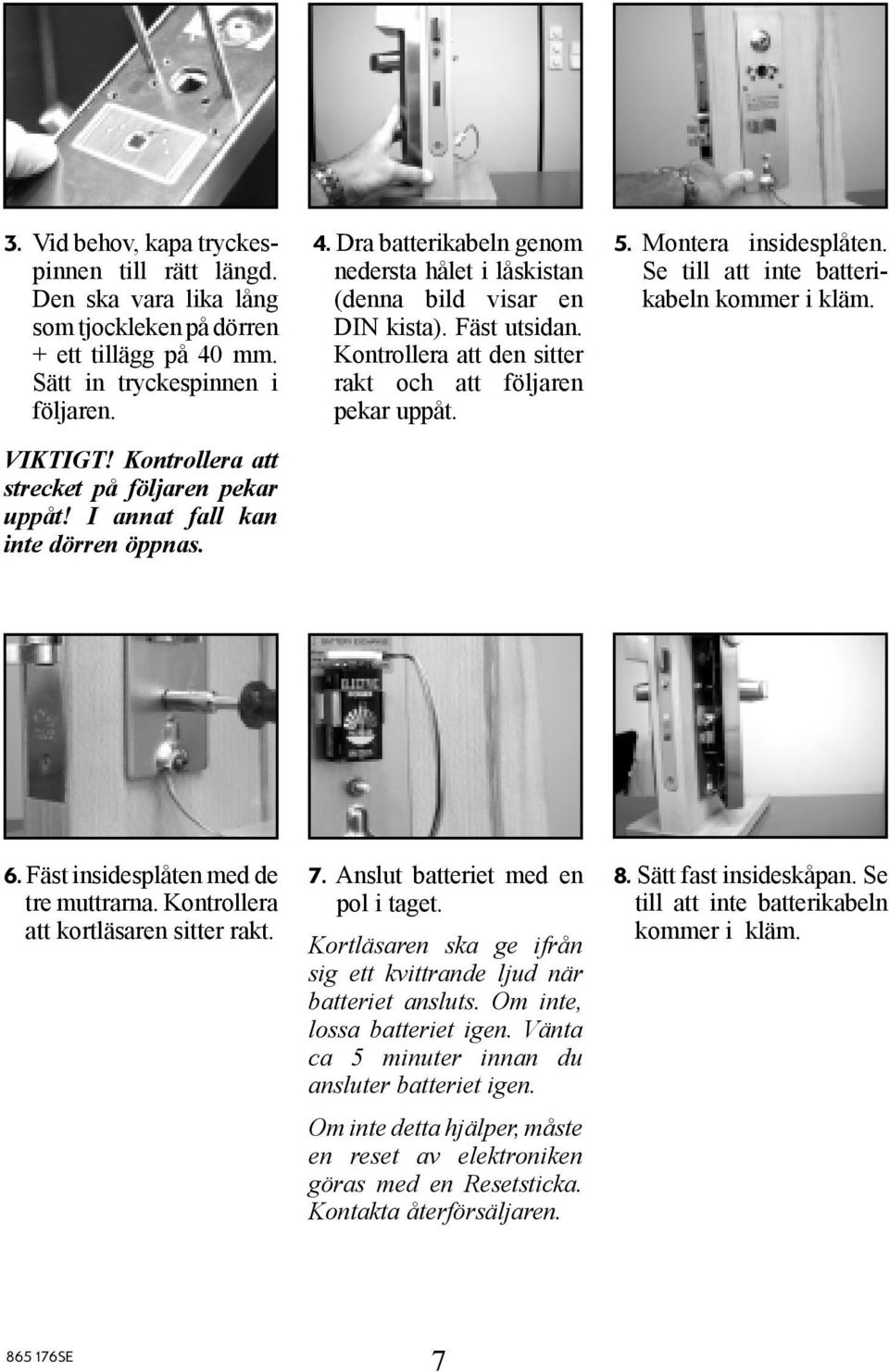

7 3. Vid behov, kapa tryckespinnen till rätt längd. Den ska vara lika lång som tjockleken på dörren + ett tillägg på 40 mm. Sätt in tryckespinnen i följaren. VIKTIGT! Kontrollera att strecket på följaren pekar uppåt! I annat fall kan inte dörren öppnas. 4. Dra batterikabeln genom nedersta hålet i låskistan (denna bild visar en DIN kista). Fäst utsidan. Kontrollera att den sitter rakt och att följaren pekar uppåt. 5. Montera insidesplåten. Se till att inte batterikabeln kommer i kläm. 6. Fäst insidesplåten med de tre muttrarna. Kontrollera att kortläsaren sitter rakt. 7. Anslut batteriet med en pol i taget. Kortläsaren ska ge ifrån sig ett kvittrande ljud när batteriet ansluts. Om inte, lossa batteriet igen. Vänta ca 5 minuter innan du ansluter batteriet igen. Om inte detta hjälper, måste en reset av elektroniken göras med en Resetsticka. Kontakta återförsäljaren. 8. Sätt fast insideskåpan. Se till att inte batterikabeln kommer i kläm. 7

8 9. Fäst insideskåpan med de två insexskruvarna. Se till att kortläsaren sitter rakt. Fäst inte skruvarna för hårt; då kan handtaget bli svårt att trycka ner. 10. Innan du stänger dörren, kontrollera att du kan öppna den med Masterkortet (ett kvitter hörs, handtaget kan tryckas ner). Se till att handtaget löper lätt, att kortläsaren inte tar i dörrkarmen och att dörren enkelt kan öppnas även från insidan. Byte vänster/höger TimeLox Access levereras i höger eller vänster version men handtaget kan enkelt vändas. Utsideskåpan 1. Lossa skruven i mitten på handtaget från insidan med en 3 mm insexnyckel. Skruva inte loss skruven helt, så blir det lättare att fästa handtaget igen. 2. Drag ut handtaget och vänd helt om Skruva fast handtaget igen. Se till att dra åt skruven ordentligt, sätt gärna lite Locktite på skruven. Insideskåpan 1. Lossa handtagsskruven. 2. Tag loss handtaget från kåpan. 3. Vänd handtaget helt om Skruva fast handtaget igen. Se till att dra åt skruven ordentligt, sätt gärna lite Locktite på skruven. Timelox AB, Lodjursgatan 2, Landskrona, Sweden Tel: Fax: Säljkontor Stockholm: Sjöviksbacken 24, Stockholm Tel: Timelox AB är en av de ledande tillverkarna av elektroniska låssystem och passersystem anpassade för såväl ytterdörrar som innerdörrar. Bland kunderna finns hotell, större och mindre företag, kommuner, landsting och försvarsanläggningar. ASSA ABLOY-gruppen är världsledande tillverkare och leverantör av lås och tillhörande produkter, avsedda för säkerhet, utrymning och bekvämlighet. An ASSA ABLOY Group company

9 ASSA AB P.O. Box 371 SE Eskilstuna Sweden phone +46 (0) fax +46 (0) Customer support: phone intl phone nat fax +46 (0) ASSA ABLOY, the global leader in door opening solutions, dedicated to satisfying end-user needs for security, safety and convenience. M
