1 Användarmanual Infobric Container System Infobric AB ackrediterad leverantör av läsare och applikationer för informationshantering av ID06-standarden.

2 Innehåll 1. Inledning Viktigt att tänka på innan driftsättning av containern Att tänka på vid uppställning Kontrollera att du har följande Att tänka på vid uppställning För att containerlåset ska fungera korrekt är det viktigt att den står plant. Om det är en större container (20 fot) är det viktigt att använda pallar både i mitten och i hörnen. Använd pilarna på dörrarna enligt bilden nedan. Pilarna ska peka mot varandra om containern står plant. 5. Att nödöppna containerlåset Återställa containern efter nödöppning Använda containern Hur använder jag låset Öppna låset från centralenheten Hur återställer jag låset till vanligt driftläge Inledning Containerlåset är ett säkert lås som också är smidigt att använda. Låset uppfyller kraven för klass 4 enligt Svenska Stöldskyddsföreningens SSF 1051, utgåva 1. Containern öppnas med ett beröringsfritt passerkort samt enhandsfattning i handtaget. Den skapar säkrare förvaring då containerdörren lätt kan hållas stängd när ingen vistas i containern. Den stängda dörren skapar även en stor energi besparing i en uppvärmd container. 2. Viktigt att tänka på innan driftsättning av containern Container system måste ha kontakt med internet för att fungera korrekt. Detta sker via mobil datakommunikation och det modem som är inbyggt i central enheten. Antennen är placerad på utsidan av containern och den skall inte skymmas. Centralenheten ska anslutas till ström 230V/10A. Inloggningsuppgifter till internettjänsten Infobric Ease krävs för att lägga upp rättigheter samt kontrollera funktion. 4. Kontrollera att du har följande Samliga tänkta användare har ID06-kort. Ett användarkonto till Infobric Ease för att lägga in användare och rättigheter att öppna containern. Nödöppningsnyckel samt nödöppningshandtag (se bild nedan). Vid strömavbrott krävs detta för öppning av containern. 5. Att nödöppna containerlåset Om det blir strömavbrott är det viktigt att nyckel och handtag finns tillgänglig på arbetsplatsen. Dessa ska förvaras på säker plats. 1. Använd nödöppningsnyckeln med förlängare till låscylindern i hålet under locket. 2. Skruva med hjälp av nyckeln moturs till låscylindern lossnar ca 3-4 varv. 3. Dra ut låscylindern. 4. För in nödöppningshandtaget. 5. Vrid moturs ett halvt varv samtidigt som du med andra handen drar upp handtaget. 6. Öppna dörren. 7. Containern är nu öppen. 2 version 1.0 ( )

3 a Certifierat lås b Skruv c Låsaxel d Låsaxel e Nödöppningsnyckel f Fästplåt container g Containerlåsklack h Containerdörrstängare i Skyddlåsaxel j Låsning passivdörr k Låsbricka l Täckplåt m Låsbricka version 1.0 ( ) 3

4 6. Återställa containern efter nödöppning 1. Anslut strömmen. 2. Containern börjar pipa (den varnar för att den har varit nödöppnad) 3. Vänta 3 minuter till centralenheten har startat upp. 4. Håll ett ID06-kort med godkänd rättighet framför läsaren på dörren. 5. Läsaren lyser grönt och låset går tillbaka till normalt driftsläge. Skruva tillbaka låscylindern med nyckeln. OBS! Dra inte åt cylindern för hårt. 6. Montera nödöppningslocket med skruvarna. 7. Klart att använda igen! 9. Öppna låset från centralenheten Att kunna sätta låset i t ex, öppet läge kan vara bra när containern transporteras mellan arbetsplatser där den används, detta för att låset kräver ström för att fungera. Du slipper använda nödöppningen för att öppna containern innan du har gjort en drifttagning av containern. 7. Använda containern Containern har olika låslägen för att göra den säkrare och lättare att använda. 1 Nattlås Nattlås används när ingen varit vid containern på 15 minuter för att få en säkrare låsning. När containern öppnas från detta läge tar det ca 7 sekunder 2 Daglås I detta läge är låsaxlarna återfjädrande, dvs dörren kan enkelt tryckas igen. 8. Hur använder jag låset 1. Håll ett ID06-kort med godkänd rättighet framför läsaren på dörren. 2. Läsaren piper till lätt och börjar blinka gult, detta gör den när den öppnar. 3. Ett längre pip hörs från läsaren och läsaren lyser grönt, containerlåset är nu öppet. 4. Öppna dörren med handtaget. 5. Stäng dörren genom att pressa tillbaka handtaget. Lyser läsaren rött så har inte ID06-kortet en godkänd rättighet till containern. Använd knapparna (left, right, enter, escape) uppe till höger på kretskortet för att ta dig runt i menyn i displayen. Left - vänster/minska värde Right - höger/höja värde Enter - acceptera Escape - tillbaka För att komma in i menyn måste man uppge kod Tryck på right tills siffran 3 visas i displayen. 2. Tryck enter Ytterligare en 3:a dyker upp 3. Tryck på left tills en 1:a visas 4. Tryck enter Ytterligare en 1:a visas 5. Tryck på right tills en siffran 4 visas 6. Tryck enter Ytterligare en 4:a visas 7. Tryck left tills siffran 1 visas Nu visas 3141 i displayen samt done 8. Tryck enter Connected 1/1 visas på översta raden i displayen, på andra raden visas en rullande statusinformation för centralenheten. Du är nu inne i menyn. 4 version 1.0 ( )

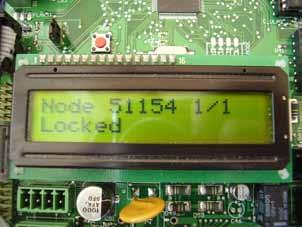

5 1. Stega med right till displayen visar Node /1 Locked är unikt för låset, varje lås har ett eget numer. Locked talar om vilket läge låset befinner sig i. 2. Tryck enter för att gå in i menyn. 3. Nu är du inne i menyn och kan genom att trycka på left eller right bläddra mellan olika lägen. Locked Låst Sec. Locked Nattlås Unlocked Öppen 4. Tryck enter när det läge du vill sätta låset i visas i displayen. 5. Tryck på escape tills connected 1/1 visas i displayen. Klart! 10. Hur återställer jag låset till vanligt driftläge 1. När containern har ström och kopplats ihop med Ease så drar man ett ID06-kort med godkända rättigheter på läsaren till containern. 2. Låset kommer att köra till öppet läge (om den inte redan står i öppet läge). 3. Efter 7 sekunder kommer låset att återgå till låst läge Låset fungerar nu som vanligt igen, visa ett godkänt ID06-kort för läsaren så låser låset upp, när du stänger dörren så förblir dörren låst. version 1.0 ( ) 5

6 VINNA AB Infobric AB ackrediterad leverantör Infobric AB är, av Sveriges Bygg industrier, ackrediterad leverantör av läsare och applikationer för informationshantering av ID06- standarden. Infobric utvecklar och levererar lösningar som höjer standarden för säkerhet inom byggsektorn. Genom att kombinera innovativ teknologi med system för informationshantering skapar Infobrics produkter och tjänster en säkrare arbetsmiljö och effektivare användning av verktyg och maskiner. Infobric samarbetar med ledande företag inom bygg- och maskin - uthyrningsbranschen. Gjuterigatan 9, Jönköping Telefon Ekbacksvägen 28, Bromma Telefon info@infobric.se
