1 Experts in Chem-Feed and Water Treatment Snabbmanual klordioxidaggregat CDVc 1. Stanna och starta produktionen och styrningen (manual 6.2) För alla åtgärder för att ändra eller kalibrera utrustningen, måste såväl produktionen som styrningen ställas på från (OFF) Stanna med tryck på Production off Stanna systemet med tryck på STOP/START Starta systemet med START/STOP knapp OBS! En lång knapptryckning ca 30 sekunder! Starta produktionen med F1 Prod On Med val av höger/vänster pilarna ändras driftdisplay till mer/mindre driftinformation ProMinent Doserteknik AB Box GÖTEBORG Tel: Fax: ProMinent Norge AS Postboks DRAMMEN Tel: Fax:

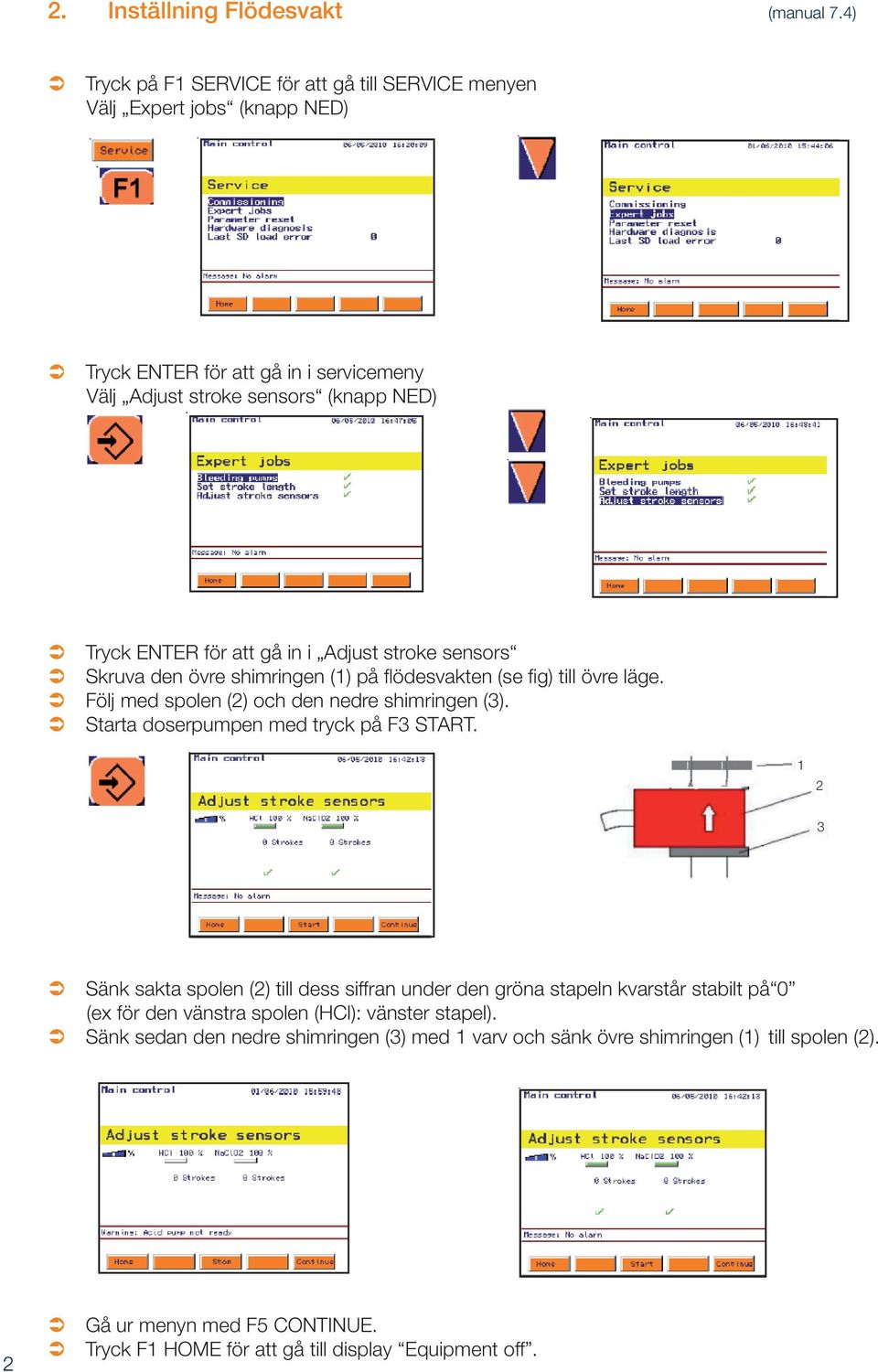

2 2. Inställning Flödesvakt (manual 7.4) Tryck på F1 SERVICE för att gå till SERVICE menyen Välj Expert jobs (knapp NED) Tryck ENTER för att gå in i servicemeny Välj Adjust stroke sensors (knapp NED) Tryck ENTER för att gå in i Adjust stroke sensors Skruva den övre shimringen (1) på flödesvakten (se fig) till övre läge. Följ med spolen (2) och den nedre shimringen (3). Starta doserpumpen med tryck på F3 START Sänk sakta spolen (2) till dess siffran under den gröna stapeln kvarstår stabilt på 0 (ex för den vänstra spolen (HCl): vänster stapel). Sänk sedan den nedre shimringen (3) med 1 varv och sänk övre shimringen (1) till spolen (2). 2 Gå ur menyn med F5 CONTINUE. Tryck F1 HOME för att gå till display Equipment off.

3 3. Driftsätt Manual control (manual 6.2.1) Stanna systemet med STOPP Tryck F2 SETTING för att gå till SETTING meny, tabell Equipment. Tryck sedan RIGHT för att gå till Main control. Välj ClO2 production (knapp UP/DOWN) och tryck ENTER knapp. Sätt Control ClO2 via till Manual (ENTER knapp, knapp UP/DOWN, ENTER knapp). Bekräfta och spara inställning (ENTER knapp, F5 SAVE knapp, ENTER knapp) Gå tillbaka till huvudmeny Equipment off (ESCAPE knapp) Starta manuell produktion (START/STOP knapp) 3

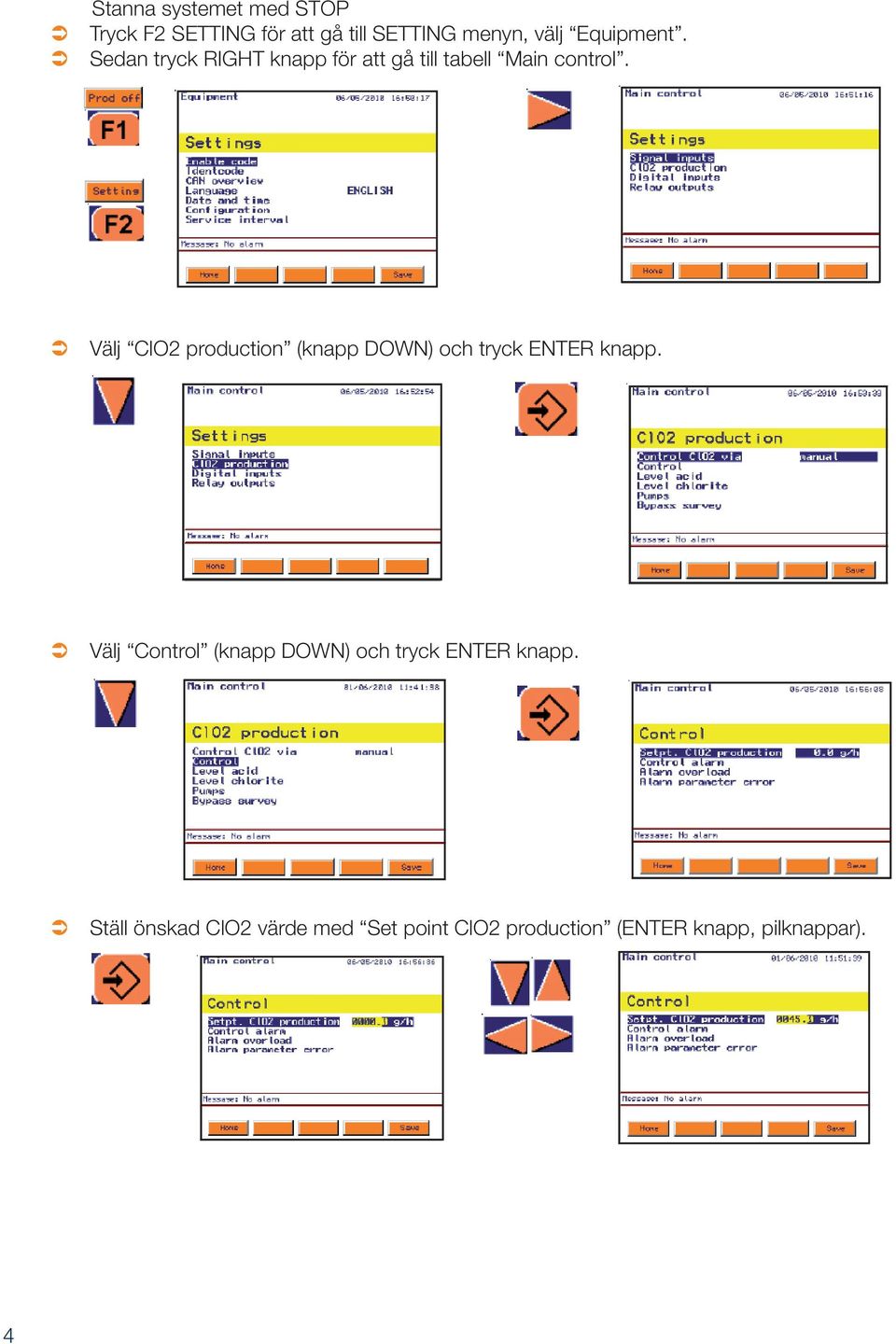

4 Stanna systemet med STOP Tryck F2 SETTING för att gå till SETTING menyn, välj Equipment. Sedan tryck RIGHT knapp för att gå till tabell Main control. Välj ClO2 production (knapp DOWN) och tryck ENTER knapp. Välj Control (knapp DOWN) och tryck ENTER knapp. Ställ önskad ClO2 värde med Set point ClO2 production (ENTER knapp, pilknappar). 4

5 Bekräfta inställning med knapp F5 SAVE och ENTER knapp. Bekräfta och spara inställning (ENTER knapp,, F5 SAVE knapp, ENTER knapp) Gå tillbaka till huvudmeny Equipment off (ESCAPE knapp) Starta produktion (START/STOP knapp) 5

6 4. Kalibrering pumpar (manual 6.3.5) Stanna systemet (START/STOP knapp) Anslut manuell sugpump till nippel för luftning av mätcylinder för Saltsyra Öppna övre ventil på mätcylindern Lyft vätskenivån med handsugpump på Saltsyra till 0 ml (notera eventuell skillnad, för korrigering av värdet senare) Stäng nedre ventil mot sugledningen, på mätcylindern och ta bort sugpumpen Gör samma procedur på Kloriten Tryck F1 SERVICE för att gå till SERVICE menyn Tryck ENTER för att gå in i COMISSIONING menyn Välj Calibration pumps (knapp DOWN) och tryck ENTER knapp. Starta kalibreringen med tryck F3 START. När räknaren gått ner till 0 stannar aggregatet, annars tryck F3 STOP, när nivån i mätcylindrarna närmar sig tom. Så snart pumparna stoppar visas Set Calibration. 6

7 Tryck F2 ACID, sedan ENTER knappen Mata in värdet avläst på mätcylindern med upp/ner pilarna. Tryck ENTER knappen, därefter spara med F5 SAVE knapp och ENTER igen. Gör samma med F3 CHLORITE, Kalibreringen är därmed klar Gå tillbaka till grundmenyn med tre tryck på ESC knappen 7

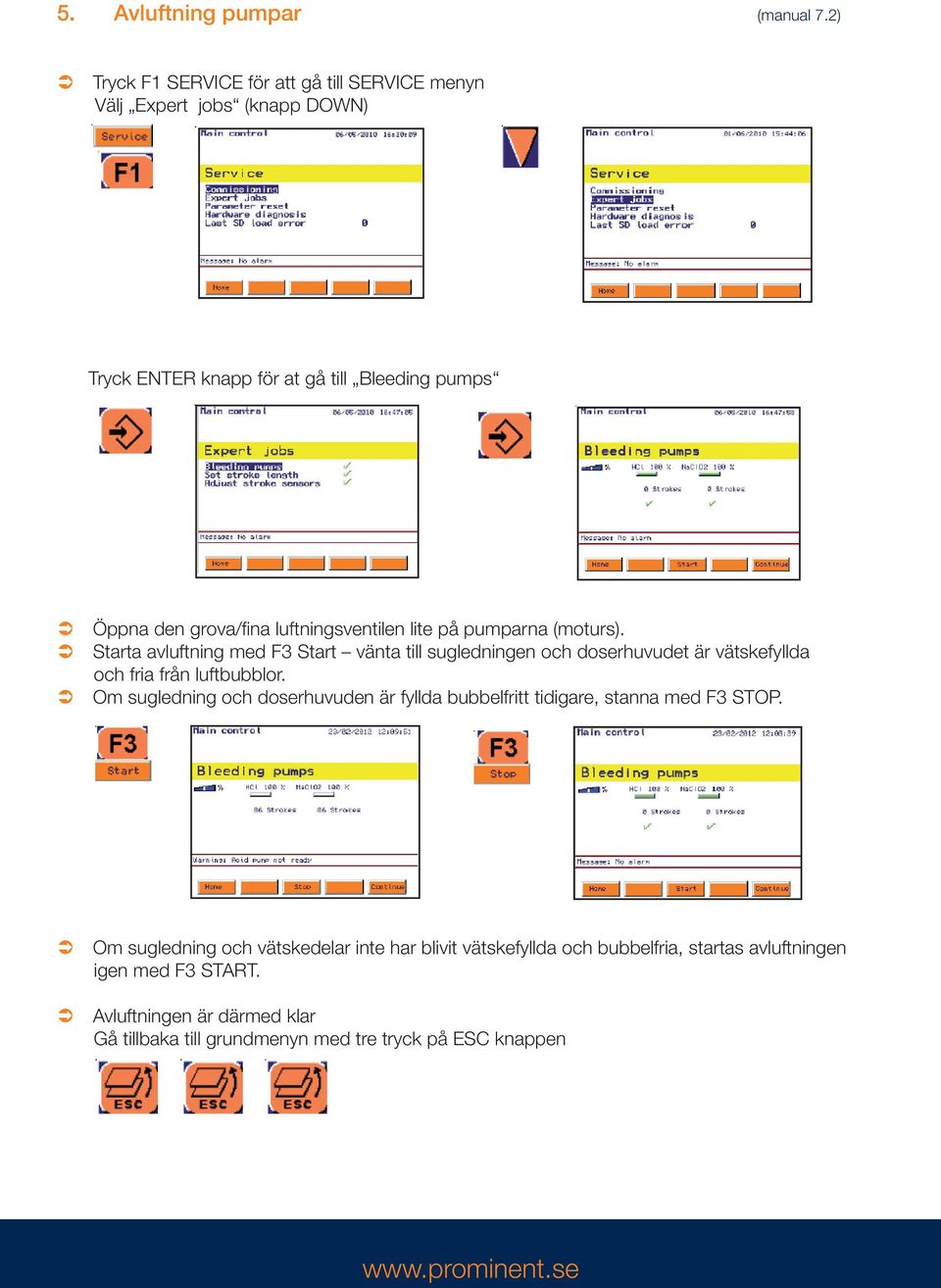

8 5. Avluftning pumpar (manual 7.2) Tryck F1 SERVICE för att gå till SERVICE menyn Välj Expert jobs (knapp DOWN) Tryck ENTER knapp för at gå till Bleeding pumps Öppna den grova/fina luftningsventilen lite på pumparna (moturs). Starta avluftning med F3 Start vänta till sugledningen och doserhuvudet är vätskefyllda och fria från luftbubblor. Om sugledning och doserhuvuden är fyllda bubbelfritt tidigare, stanna med F3 STOP. Om sugledning och vätskedelar inte har blivit vätskefyllda och bubbelfria, startas avluftningen igen med F3 START. Avluftningen är därmed klar Gå tillbaka till grundmenyn med tre tryck på ESC knappen
