Manual ECO Control för motorvärmare

Transkript

1 Manual ECO Control för motorvärmare Ett system för att mäta din förbrukning av el och styra ditt eluttag. Systemet bygger i grunden på att man via en webbportal styr tillgången till sitt eluttag. Var och en har sin personliga inloggning till sitt eluttag i portalen, där förbrukningen över tid visas och där gör var och en sina inställningar för avresetid m. m. Systemet erbjuder ett antal olika sätt att styra ditt uttag, denna lilla skrift ska försöka guida er i dessa. Tips! Börja med att logga in en första gång till webbportalen på Användare i systemet skapas vid första inloggning vilket därmed öppnar upp för bl. a. möjligheten att styra uttaget även via en smart telefon. Systemet använder sig av s.k. elnätskommunikation (PLC) vilket betyder att kommunikationen med stolpen sker delvis via elnätet. Det innebär att svarstiden när du gjort en registrering kan uppgå till någon minut och ännu längre om det är flera som samtidigt matar in tider i systemet. Det här har mindre betydelse eftersom registreringen ändå tas emot och köas upp av systemet. Systemet ser sen till att registreringen verkställs även om det ibland kan dröja några minuter innan det efter registreringen slår om till grönt (=uttag är påslaget) eller rött (=uttag är avslaget) Innehåll Sida 2 Sida 3 Sida 4 Sida 5 Sida 5 Sida 6 Sida 7 Sida 8 Sida 9 Sida 10 Sida 11 Sammanfattning Inloggning till webbportalen Eluttag Elförbrukning Lösenord Temperaturstyrning Tidsstyrning, laddning Styrning via sk. Smartphone 30 minuter El Inställning avresetid direkt i eluttaget Felanmälan Informationsblad ECO Control Flex för Brf Talludden 1

2 Sammanfattning Detta system kan erbjuda ett antal olika sätt/vägar att styra era eluttag: 30 minuter el direkt i eluttaget. Håll inne + och knappen i ca 5 sekunder så ska mätaren slå till och ge el i 30 minuter. Läs mer på sidan 9. Boka avresetid direkt i eluttaget. Stega fram till nästa avresetid med + och tangenten. Notera att tiden upprepas. Läs mer på sidan 10. Styr mätaren direkt via nätet eller en smartphone. Via webbportalen, läs mer på sidan 4. Via smartphone-appen läs mer på sidan 8. Schemalagd avresetid. S.k. temperaturstyrning ger som mest 3 timmar el beroende på yttertemperatur. Läs mer på sidan 6. Schemalagd starttid och stopptid. Oberoende av yttertemperatur bestämmer du själv start- och stopptid för ditt eluttag. Läs mer på sidan 7. För smartphone läs mer på sidan 8. Slå till strömmen för vald tid. Via webbportalen. Läs mer på sidan 4. Alltid strömmen på. Läs mer på sidan 4. (Slå till strömmen med ett telefonsamtal. Få upp till 2 timmar el från det att du ringer. Extrautrustning, ej installerat i Brf Talludden.) Informationsblad ECO Control Flex för Brf Talludden 2

3 Inloggning Du loggar in i systemet genom att gå in på webbportalen via välj där Tidigare Garo MinEl i menyn till vänster. Eller gå direkt in på Logga in med: Användarnamn = Numret på din carport (2 siffor) Lösenord = ID-nummer, dvs serienumret på mätaren i ditt uttag. (Börjar på , går att byta, se sidan 5.) Då du loggat in på webbportalen visas en sida med menyn nedan. Det är din egen boendeportal där du kan följa och styra din egen förbrukning. I Brf Talluddens fall ser varje boende bara menyn och alternativen för styrning och förbrukningen för sitt eget eluttag i carporten Informationsblad ECO Control Flex för Brf Talludden 3

4 Eluttag Under detta menyval visas de inställningar som är möjliga för just ditt uttag. 1. Vid uppstart av anläggningen är alla eluttag för motorvärmare inställda för att styras från knappsatsen i uttaget i carporten. För att kunna styra via telefon eller webben behöver du logga in i webbportalen och göra vissa inställningar. 2. Kryssa i INTERNET- & TELEFONSTYRNING så får du möjlighet att styra via telefon och/eller denna portal på Internet. 3. Kryssa för DIREKTSTART PÅ STOLPEN och du får möjlighet att slå till ström i 30 minuter med en knapptryckning i eluttaget, se separat instruktion i eluttaget. 4. Med knappen Boka tillfällig tid väljer man om det är en engångshändelse eller med boka återkommande tid, t. ex. vid en avresa som upprepas varje vecka måndag till fredag. 5. För att starta uttaget omgående väljer du Direktstart och önskad tillslagsstid. Om du väljer alternativet 24 TIMMARS EL är strömmen ständigt på i eluttaget OBS! Glöm inte att klicka på "Spara inställningar" när du gjort dina val! Informationsblad ECO Control Flex för Brf Talludden 4

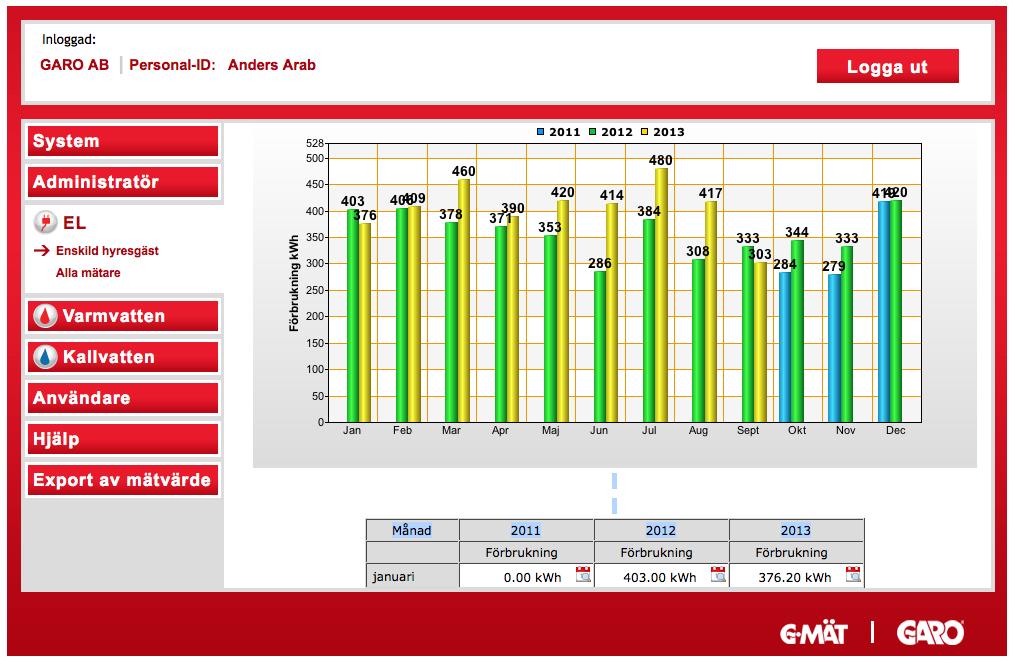

5 Förbrukning Här visas i graf och i reda siffror månadsförbrukning med historik för 2 år bakåt i tiden. Klicka på en stapel eller ikonen till höger om månadstotalen i tabellen, så visas dygnsförbrukningen för den månaden. Lösenord Lösenord. Under denna rubrik ges du möjlighet att ändra mätarens lösenord till något personligt lösenord i stället för ID-numret = serienumret på mätaren. Om du glömmer ditt eget lösenord så har styrelsens administratör/supporten via Stengårds El möjlighet att återställa detta till ursprungligt lösenord Informationsblad ECO Control Flex för Brf Talludden 5

6 Temperaturstyrning Temperaturstyrning innebär att man ställer in en avresetid och beroende på yttertemperatur så erhåller man från 20 minuter upp till 3 timmar gångtid. I schemat visas start och stopptid för dessa 3 timmar. Vid starttiden kontrollerar systemet yttertemperatur och fördröjer starten beroende på aktuell temperatur. Tillvägagångssätt 1. Välj dag/dagar 2. Välj om du vill ha detta som repeterande (tills du tar bort tiden ur schemat) eller bara enstaka tillfälle. Systemet sparar inställningarna vartefter de görs Informationsblad ECO Control Flex för Brf Talludden 6

7 Tidsstyrning, laddning Tidsstyrning innebär att man ställer in starttid och stopptid helt fritt, oavsett yttertemperatur. Tillvägagångssätt 1. Välj laddning 2. Välj dag/dagar, välj starttid och stopptid. 3. Välj om du vill ha detta som repeterande (tills du tar bort tiden ur schemat) eller bara enstaka tillfälle. Systemet sparar inställningarna vartefter de görs Informationsblad ECO Control Flex för Brf Talludden 7

8 App för sk smartphone Egentligen en mobil webbapplikation Gå in, via telefonens webbläsare, på vår hemsida välj i menyn till vänster Tidigare Garo Min El. Inloggningsuppgifterna är desamma som för ditt eluttag. Under menyn Förbrukning i webbportalen hittar du en länk till en app för smartphone, klicka på den så kommer du vidare till inloggning och du får möjligheten att spara ner en genväg till webbapplikationen för mobil styrning av motorvärmare. Börja sedan med att starta applikationen på din telefon och logga in till din motorvärmarplats med de inloggningsuppgifter du vanligen använder. Därefter ska du fått upp denna bild i din telefon. På: Slår till mätaren och den är tillslagen så länge inget annat kommando kommer, från en inlagd periodstyrning i kalendern exempelvis Av: Slår av mätaren. Periodstyrning: Ger dig möjligheten att slå till strömmen för en tid av tre timmar. Under det närmaste kommande 24 timmarna. Plats 1: Om du har tillgång till flera motorvärmarplatser kan du här välja den plats du önskar styra för tillfället. : Informationsknapp. En kortare information hur systemet fungerar. : Administrationsknapp. Där kan du (i förekommande fall) lägga till fler platser att styra eller att ta bort de du inte längre önskar styra. Tips! Vissa versioner av Android-telefoner har svårt att hantera denna webbsida. Vi rekommenderar då att försöka med Firefox som webbläsare. Notera: Efter några minuters inaktivitet slutar appen uppdatera mätarstatus. Bekräfta meddelandet som visas för att återuppta uppdateringen. Detta är fortfarande en första icke officiell utgåva så förändringar kan komma Informationsblad ECO Control Flex för Brf Talludden 8

9 Styrning direkt i eluttaget 1. Börja alltid med att väcka terminalen genom att trycka på valfri knapp. 2. I förekommande fall: Gäller ej Brf Talludden Verifiera med din tagg genom att placera den på RFID loggan under några sekunder. När du är godkänd skriver displayen Tag OK. 3. Se till att personskyddsbrytaren alltid är i läge TILL (uppåt) Slå till strömmen för 30 minuter Håll inne + och knappen på din sida stolpen under ca 5 sekunder. En liten blixtsymbol tänds upp i displayen på din sida, indikerar att strömmen är på. Personskyddsbrytare: Uppåt är i läge TILL Strömindikator för elmätaren. En diod lyser i mätaren (kan vara svår att se i vissa fall). När mätaren är strömsatt lyser dioden, när ström förbrukas blinkar dioden. Notera att reläet som styr eluttaget sitter efter mätaren. Att mätaren är strömsatt behöver inte betyda att eluttaget har spänning Informationsblad ECO Control Flex för Brf Talludden 9

10 Ställ in avresetid Använd + respektive knappen för att ställa in nästa avresetid. För att ångra tiden stega fram till och backa ETT steg från kl 24:00, AVSTÄNGD står i displayen. Så stänger du av lokalt schema. AVSTÄNGD visas i displayen Notera! Den tid som ställs in är repeterande, dvs den upprepas varje dag tills man åter ställer in terminalen på AVSTÄNGD Ställ in tid och datum Håll nere de båda - knapparna. Behövs normalt inte eftersom stolpen får denna information från styrdatorn lokalt Informationsblad ECO Control Flex för Brf Talludden 10

11 Felanmälan Felanmälan sker till Stengårds El, vardagar under kontorstid på telefon Egna anteckningar Informationsblad ECO Control Flex för Brf Talludden 11
