1 Systembeskrivning

2 Upphovsrätt 2013 Tidomat AB. Med ensamrätt. Ingen del av detta dokument får återges, lagras i dokumentsökningssystem eller vidaresändas i någon form utan ett skriftligt godkännande av Tidomat AB. Olovlig kopiering och manipulering av detta dokument samt produkten som beskrivs utgör upphovsrättsintrång vilket kan bestraffas med böter eller fängelse samt ersättningsskyldighet i form av skadestånd till Tidomat AB. Innehållet i detta dokument såväl som produkten som beskrivs kan komma att ändras utan föregående meddelande från Tidomat AB. Detta dokument får ej betraktas som en avtalsförbindelse med Tidomat AB och Tidomat AB ansvarar ej för skador som uppkommit när detta dokument eller den aktuella produkten använts. TIDOMAT och TIDOMAT-logotypen är av Tidomat AB registrerade varumärken. PW32, Pserver, PWsam, Pwserver och PWobject är varumärken som används av Tidomat AB. Övriga produkter som omnämns i detta dokument är antingen registrerade varumärken eller produktnamn för vilka respektive ägare ansvarar för. info@tidomat.se dok.nr Tidomat AB VERSION Tidomat AB 2

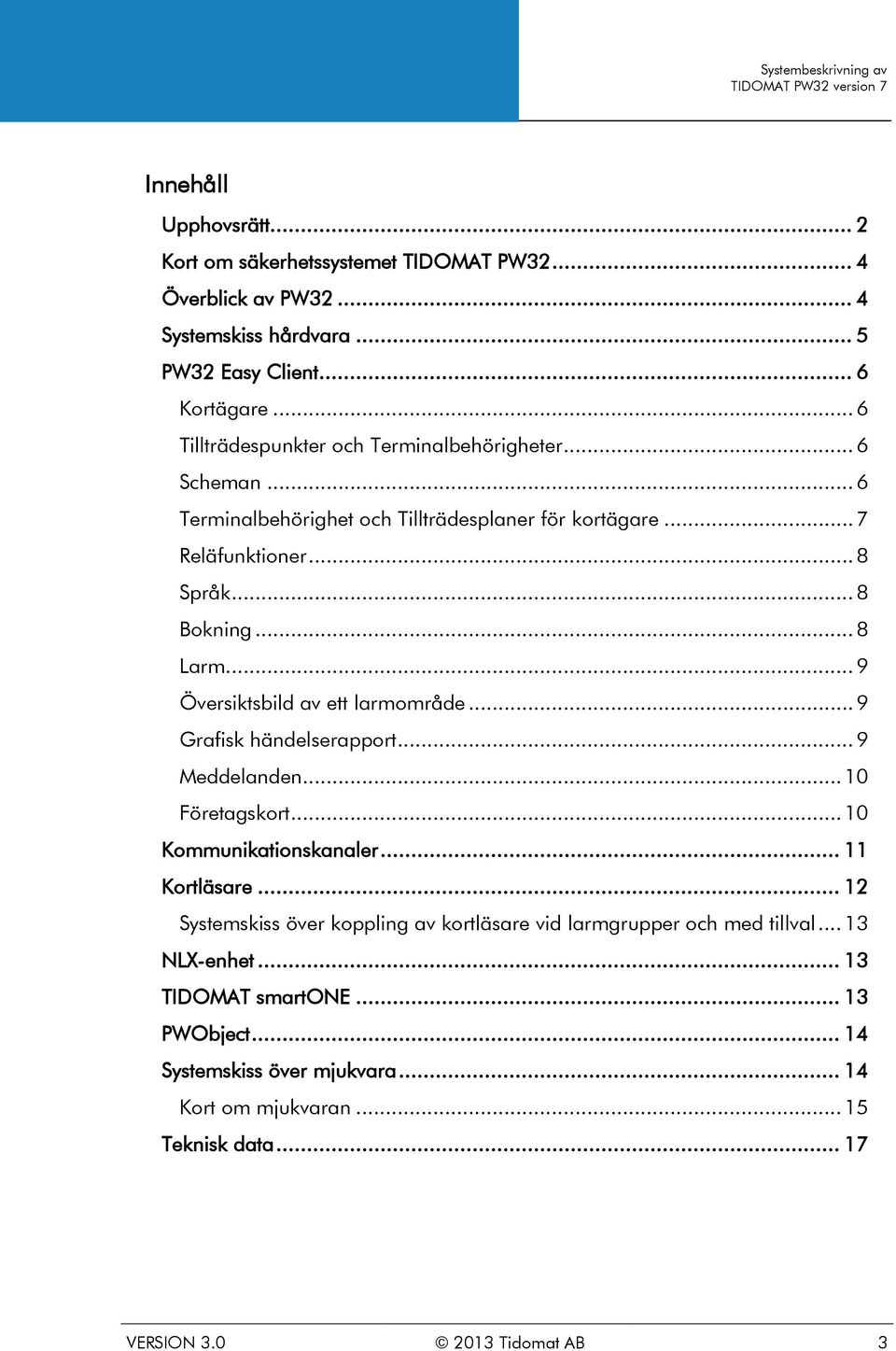

3 Innehåll Upphovsrätt... 2 Kort om säkerhetssystemet TIDOMAT PW Överblick av PW Systemskiss hårdvara... 5 PW32 Easy Client... 6 Kortägare... 6 Tillträdespunkter och Terminalbehörigheter... 6 Scheman... 6 Terminalbehörighet och Tillträdesplaner för kortägare... 7 Reläfunktioner... 8 Språk... 8 Bokning... 8 Larm... 9 Översiktsbild av ett larmområde... 9 Grafisk händelserapport... 9 Meddelanden Företagskort Kommunikationskanaler Kortläsare Systemskiss över koppling av kortläsare vid larmgrupper och med tillval NLX-enhet TIDOMAT smartone PWObject Systemskiss över mjukvara Kort om mjukvaran Teknisk data VERSION Tidomat AB 3

4 Kort om säkerhetssystemet TIDOMAT PW32 TIDOMAT PW32 är ett nätverksbaserat säkerhetssystem för upp till dörrmiljöer och kortägare. Systemet kopplas till ett nätverk genom vilket kommunikation med ingående enheter etableras. Systemet använder standardprotokollet TCP/IP. Nätverkskommunikationen gör det lätt att komplettera systemet med andra nätverksprodukter, till exempel en nätverkskamera eller en kameraserver som hanterar analoga kameror. TIDOMAT PW32 har bland annat program för att konfigurera hårdvara, underhålla systemet och använda kommunikationskanaler via användargränssnittet. Varje kortägare tilldelas en tillträdesplan, det vill säga tillträde till olika lokaler eller platser som systemet omfattar under bestämda tider. Kort och tillträdesplaner programmeras i PW32 Easy Client, användargränssnittet. Där skapas även bokningar, larmområden, grafiska händelserapporter och mycket mer. Många funktioner, till exempel tillslag av larm, bokning och aktivering av överfallslarm kan styras via kortläsaren. Överblick av PW32 VERSION Tidomat AB 4

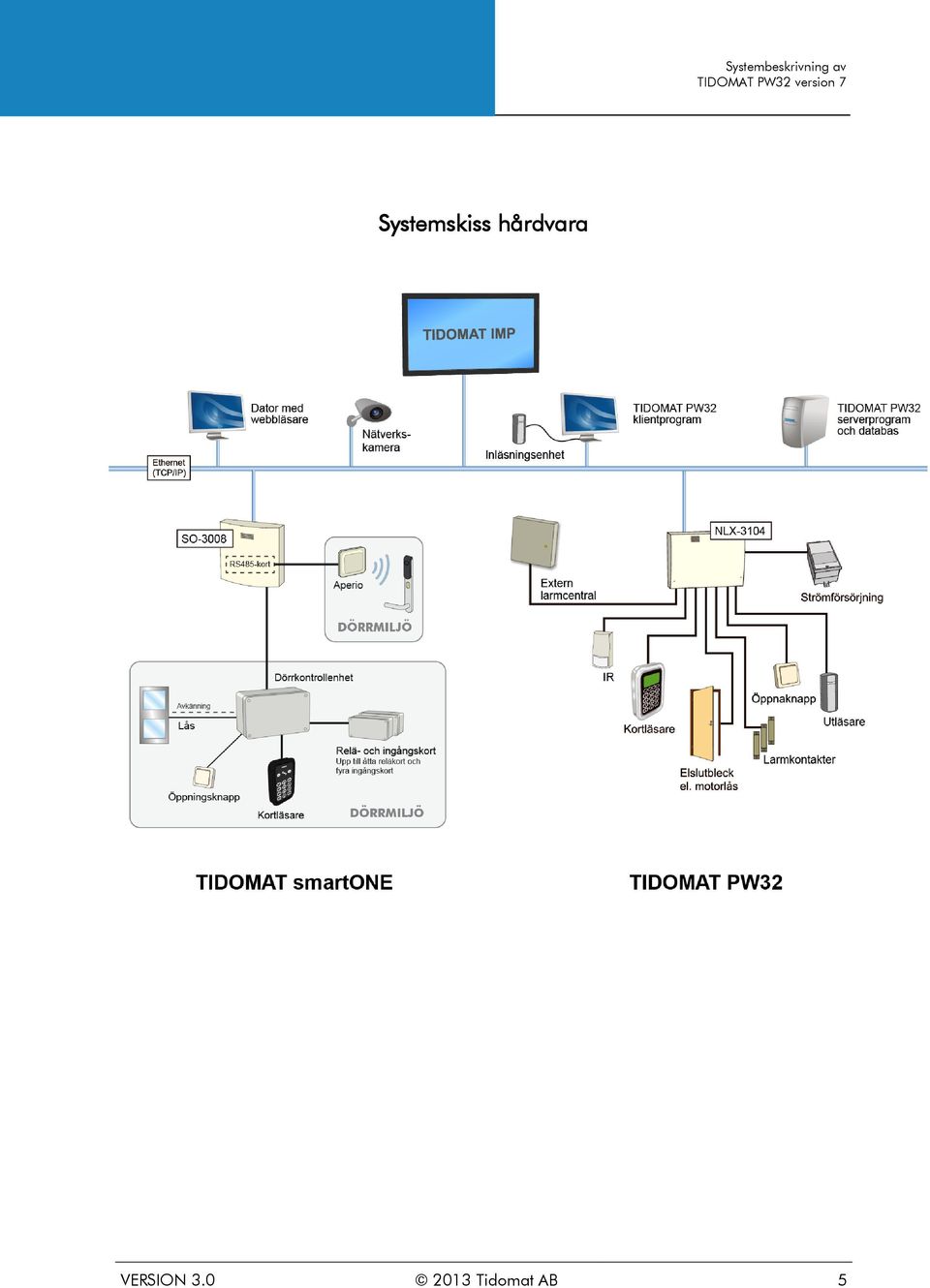

5 Systemskiss hårdvara VERSION Tidomat AB 5

6 PW32 Easy Client TIDOMAT PW32 Easy Client är programmet i vilket systemet administreras. Här utvecklas och redigeras mjukvaran i användargränssnittet. Kortägare Samtliga personer som ska passera in och ut genom det området som säkerhetssystemet omfattar tilldelas kort med PIN-koder. Uppgifter om kortägare lagras i systemet. En personmall kan skapas för att underlätta skapande av nya kortägare. Personmallen innehåller bland annat tillträdespunkter, larmområden och relämallar. Tillträdespunkter och Terminalbehörigheter Samtliga punkter kopplade till systemet via en kortläsare som styr låset med hjälp av elektronisk öppningsteknik kallas tillträdespunkter. Det kan till exempel vara en grind, port eller entré. Tillträdespunkter, scheman och relästyrningar kallas tillsammans Terminalbehörighet. Scheman Scheman är preciserade tidsintervaller som omfattar dagar och tider. De kan kopplas till systemet i många olika sammanhang, bland annat för att kräva att en tillträdespunkt öppnas med kort+pin-kod under bestämd tid. TIDOMAT PW32 har fyra förprogrammerade scheman. Egna scheman skapas enkelt i klient och aktiveras: När tillträdespunkter ska stå upplåsta under bestämda tider. Enligt kortägarens tillträdesplan. Vid aktivering av reläer. Tillfälligt upplåst dörr eller tillfällig relästyrning. Obegränsat antal aktiviteter. Rättigheter för att få skapa tillfällig aktivitet går att sätt på enskild administratör/användare. VERSION Tidomat AB 6

7 Terminalbehörighet och Tillträdesplaner för kortägare TIDOMAT PW32 bygger på att kortägare får så kallade Tillträdesplaner. Tillträdespunkter, scheman och reläfunktioner grupperas i Terminalbehörigheter. Dessa grupperas sedan i Tillträdesplaner som kopplas till kortägaren. Grupper av kortägare kan ha samma tillträdesplaner, men de kan även varieras för individer. Tillträdesplan B, kortfattade förklaringar Garageporten öppnas enligt schemat med enbart kort vardagar Övriga tider vardagar samt helger öppnas garageporten med kort+pin-kod. Belysningen slås på i tjugo minuter när kortet visas för kortläsaren. Garage Schema 1 Reläfunktion grupp 2 Port försedd med en kortläsare. Garageporten styrs till att enligt schemat öppnas med: Enbart kort: måndag fredag Kort+PIN-kod: måndag fredag samt Kort+PIN-kod: lördag söndag Reläutgång 1 aktiveras vid uppvisning av behörigt kort och belysningen tänds i tjugo minuter. VERSION Tidomat AB 7

8 Reläfunktioner Genom att styra reläfunktioner aktiveras olika utgångsstyrningar. Med reläfunktioner styrs till exempel: Externa larm, vid automatiskt tillslag av larm. Förvarning vid automatiskt tillslag av larm. Kortläsarens varningssummer ger en signal som påminner om att larmet kommer att bli tillslaget inom ett visst antal minuter. Sitter kortläsaren utanför dörren kan den kopplas till en siren. Motorlåsfunktioner. Hissar. De olika reläfunktionerna delas in i Relägrupper. Dessa används vid Tillträdesplaner för kortägare. Språk TIDOMAT PW32 har systemspråk på bland annat svenska och engelska. Dessutom är systemtexterna flexibla och användaren bestämmer själv över alla benämningar i systemet. Kortägare kan ha benämning som Förnamn, Efternamn, Avdelning och Anställningsnummer eller Bilmärke, Garageplats och Kundnummer. Systemspråket kan kopplas till en användare för att ge varje användare sitt önskade språk. Bokning TIDOMAT PW32 använder bokning i klienten, öppet gränssnitt samt kortläsare för att ge tillträde till bland annat lokaler. Bokningarna kan utföras på många olika sätt. De kan bokas i intervaller, veckovis med rullande schema eller vid enstaka tillfällen. När kortägaren har fått en lokal bokad skickas ett e-post som bekräftelse. När kortet visas för kortläsaren under de bokade tiderna ges tillträde till lokalen. Genom olika sökfunktioner kan man se om en lokal är bokad eller inte, och dessutom om lokalen är upptagen. Kortläsaren registrerar detta när kortet visas. Grafiska rapporter visar hur lokalerna har bokats och om de har använts eller inte. VERSION Tidomat AB 8

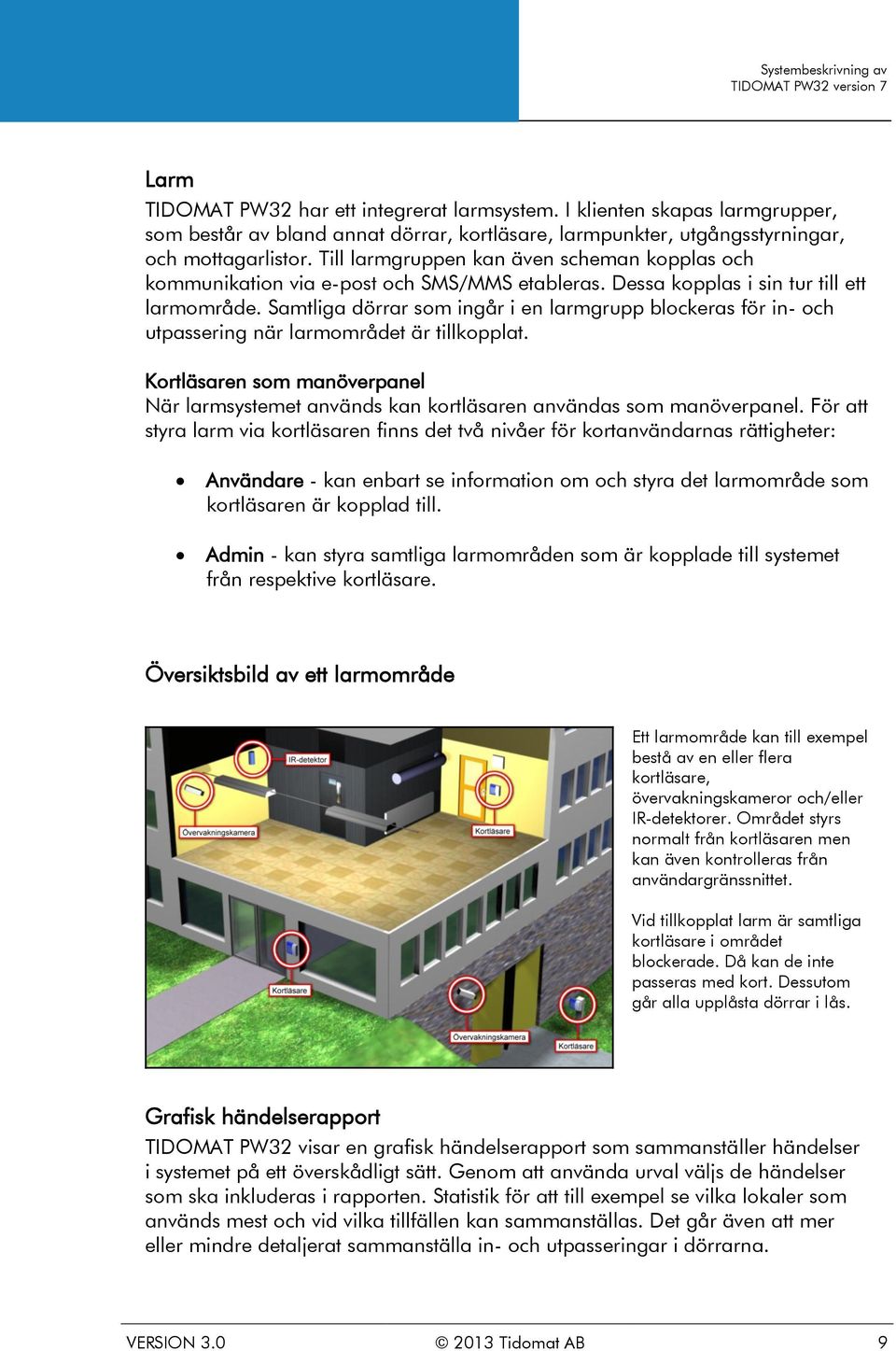

9 Larm TIDOMAT PW32 har ett integrerat larmsystem. I klienten skapas larmgrupper, som består av bland annat dörrar, kortläsare, larmpunkter, utgångsstyrningar, och mottagarlistor. Till larmgruppen kan även scheman kopplas och kommunikation via e-post och SMS/MMS etableras. Dessa kopplas i sin tur till ett larmområde. Samtliga dörrar som ingår i en larmgrupp blockeras för in- och utpassering när larmområdet är tillkopplat. Kortläsaren som manöverpanel När larmsystemet används kan kortläsaren användas som manöverpanel. För att styra larm via kortläsaren finns det två nivåer för kortanvändarnas rättigheter: Användare - kan enbart se information om och styra det larmområde som kortläsaren är kopplad till. Admin - kan styra samtliga larmområden som är kopplade till systemet från respektive kortläsare. Översiktsbild av ett larmområde Ett larmområde kan till exempel bestå av en eller flera kortläsare, övervakningskameror och/eller IR-detektorer. Området styrs normalt från kortläsaren men kan även kontrolleras från användargränssnittet. Vid tillkopplat larm är samtliga kortläsare i området blockerade. Då kan de inte passeras med kort. Dessutom går alla upplåsta dörrar i lås. Grafisk händelserapport TIDOMAT PW32 visar en grafisk händelserapport som sammanställer händelser i systemet på ett överskådligt sätt. Genom att använda urval väljs de händelser som ska inkluderas i rapporten. Statistik för att till exempel se vilka lokaler som används mest och vid vilka tillfällen kan sammanställas. Det går även att mer eller mindre detaljerat sammanställa in- och utpasseringar i dörrarna. VERSION Tidomat AB 9

10 Meddelanden TIDOMAT PW32 har funktioner för att skicka meddelanden till kortägare. Ett meddelande till en kortägare skrivs in i användargränssnittet. Kortägaren kan ta emot meddelandet på olika sätt: När kortägaren visar sitt kort för kortläsaren visas meddelandet i kortläsarens teckenfönster. Kortägaren kan bekräfta att meddelandet har mottagits. Via e-post, SMS eller MMS. När till exempel ett larm utlösts meddelas automatiskt mottagaren vad som har hänt. Företagskort TIDOMAT PW32 importerar bilder i jpeg- och bmp-format eller hämtar bilder direkt från en nätverks-, USB- eller digitalkamera. Bilderna laddas i systemet och redigeras i ett designprogram för kortlayouter. Här kan även företagslogotyp och fri text läggas till. Det färdiga företagskortet skrivs ut på en specialskrivare för passerkort. Företagskortet kan även skrivas ut på papper för till exempel tillfälligt besökskort. VERSION Tidomat AB 10

11 Kommunikationskanaler Programmen som är sammankopplade inom TIDOMAT PW32 skickar utvald information. Det kan till exempel vara att skicka SMS/MMS eller e-post om ett larm har aktiverats från systemet till angivna mottagare och/eller direkt till Larmcentral SOS. Ett annat exempel är att bilar vid infarten till ett garage räknas och ett meddelande skickas när garaget är fullt. Till kommunikationen som går från systemet och ut räknas: e-post SMS/MMS larmcentral SOS öppet gränssnitt kommunikation till externa larm. Vidare kan systemet ta emot information och tillgodogöra den i systemet. Bland annat: Öppet gränssnitt kommunikation mellan externa program. Persondata - redan sammanställd persondata kan importeras och kan användas för hantering av kortägare. Fjärrstyrning av dörr en dörr kan låsas upp via användargränssnittet. Övervakningskamera - om en kamera är ansluten till dörren visas bilder från platsen. Bokningar - om bokningar har använts eller inte meddelas detta via kortläsaren till systemet. Kommunikation från externa larm. TIDOMAT IMP. TIDOMAT smartone. VERSION Tidomat AB 11

12 Kortläsare TIDOMAT PW32 har mångfacetterade kortläsare. De används bland annat för att kommunicera med kortanvändarna. Meddelandet skrivs i användargränssnittet och skickas sedan till teckenfönstret när kortet visas för kortläsaren. Med hjälp av kortläsaren kan kortägaren Enligt standard: Öppna dörrar med dörrkod; kort; kort+pin-kod. Se felmeddelanden i klartext. Detta innebär att kortläsaren skriver ut det exakta felet, till exempel felaktig PIN-kod. Med tillvalsprogram för kortläsare: Boka lokaler. Byta PIN-kod/aktivera kort. Ta emot personliga meddelanden. Manöverpanel för larmgrupper. När larmgrupper är anslutna till systemet kan kortläsaren användas som manöverpanel och där av: Sköta till- och frånkoppling av larm och se de larmgrupper som är anslutna till kortanvändarna. Fördröja tillslag av larm. Öppna dörren automatiskt vid frånkoppling av larm. Styra ett externt larm som kopplats till systemet. Skriva ut larmrapporter. VERSION Tidomat AB 12

13 Systemskiss över koppling av kortläsare vid larmgrupper och med tillval Kortläsaren är kopplad till Larmserver via en NLX-enhet och PWServer. Genom kontakten med kortläsaren, NLX-enheten och PWServer bearbetas den information som visas i kortläsarens teckenfönster. Vid tillkopplat larm spärras dörren för inpassering i de larmområden som kortläsaren tillhör. NLX-enhet NLX-enheten har en statisk IP-adress och hanterar logiken mellan tillträdespunkter, kortläsare och PWserver. I NLX-enheten finns inställningarna för: reläkopplingar kortläsare elslutbleck öppningsknapp. Kopplingarna kan redigeras i användargränssnittet PWObjekt. TIDOMAT smartone PW32 kan styra dörrar och funktioner i passersystemet smartone. Dörrarna skapas i webbgränsnittet för smartone och importeras sedan till PW32. VERSION Tidomat AB 13

14 PWObject TIDOMAT PWObject är ett program i vilket ändringar i hårdvaran och NLXenheten genomförs i användargränssnittet. Samtliga reläinställningar samt kopplingar visas i grafisk utformning. Dessutom har varje dörrmiljö en egen informationsruta som redogör uppgifter som LAN, IP-adresser, kortläsare och dörrstatus. Systemskiss över mjukvara VERSION Tidomat AB 14

15 Kort om mjukvaran PWServer SAM PWObject PW32 Easy Client Larmklient SQL Databas Larmserver Utgångar Larmcentral E-post SMS/MMS Larmagent Door Open Server Door Open Client Är hela systemets kommunikationscenter. All trafik till respektive NLX-enhet passerar via PWServer. Respektive NLXenhet har alltid en fast TCP-koppling. Samordnar informationen mellan NLX-enheterna samt skickar händelser till de instanser i systemet som visar dem i real-tid. Det program i vilket ändringar i hårdvaran, NLX-enheten genomförs i användargränssnittet. Systemets program i vilket användargränssnittet finns. Här redigeras bland annat kortägare, scheman, tillträdespunkter, larm och relägrupper. Systemet är licensstyrt. Giltig licens krävs för att nyttja respektive programdel. Visar aktuell status samt sköter till- och frånkoppling av respektive larmområde. Lagrar systemets alla inställningar, till exempel historik och data om kortägare. Hanterar all logik för respektive larmområde. För till exempel reläutgångar och utgångsstyrningar. Utlösta larm skickas till Larmcentral (SOS) för åtgärd. Används för att skicka e-post till angivna kontakter. Används för att skicka SMS/MMS via mobil till angivna kontakter. Program som körs i användardatorn för att använda funktioner inom larm. Visar även larmområdets status, det vill säga om det är till- eller frånkopplat. Program som innehåller logiken för att styra dörrar (lås) och reläer. Programmet hanterar även extra reläer som är kopplade till kortägare. Klienten används för att skapa och ändra dörrar och utgångar som ska vara aktiva. VERSION Tidomat AB 15

16 LDAP/AD Import TIDOMAT IMP TIDOMAT smartone Kopplar samman fält i AD mot PW32-databasen. Grupper går att koppla mot en behörighet i PW32. Uppdatera giltighet och spärra kortägare i fall att konto är spärrat. PW32 kan kopplas mot det grafiska presentationssystemet IMP. Ifrån IMP kan användare styra PW32. PW32 kan importera dörrar från passersystemet smartone. VERSION Tidomat AB 16

17 Teknisk data Prestanda Upp till dörrmiljöer Upp till kortägare Upp till TCP/IP anslutna NLX-/SLX-/PLXenheter Avläsningstekniker Proximity (beröringsfri) Magnetkort MIFARE (beröringsfri) MIFARE (säker sektor) En kortägare kan ha fler kort med olika avläsningstekniker. Integration Systemet kan integreras med följande funktioner: Hänvisning (lokalisering). Öppet gränssnitt ActiveX, dll och OPC-Server för larmintegration. Externa korttillverkningssystem. Import/export från extern databas via ODBC. Larmöverföring till SOS, SMS/MMS och E-post. LDAP/AD (Katalogtjänst). Systemet kan integreras med följande system: TIDOMAT IMP. TIDOMAT smartone. Grafisk larmpresentation, till exempel FIX och Intouch. Kryptering Dynamisk kryptering med privata 96- bitarsnycklar Databas Microsoft SQL 2005, 2008 R2 Microsoft SQL Express 2005 or 2008 R2 Systemkrav PC/Server Systemkrav PC/Klient Microsoft Windows XP (sp2) Microsoft Windows 7 Windows 2003 server (sp2) Windows 2008 server Microsoft Windows XP (sp2) Microsoft Windows 7 VERSION Tidomat AB 17
