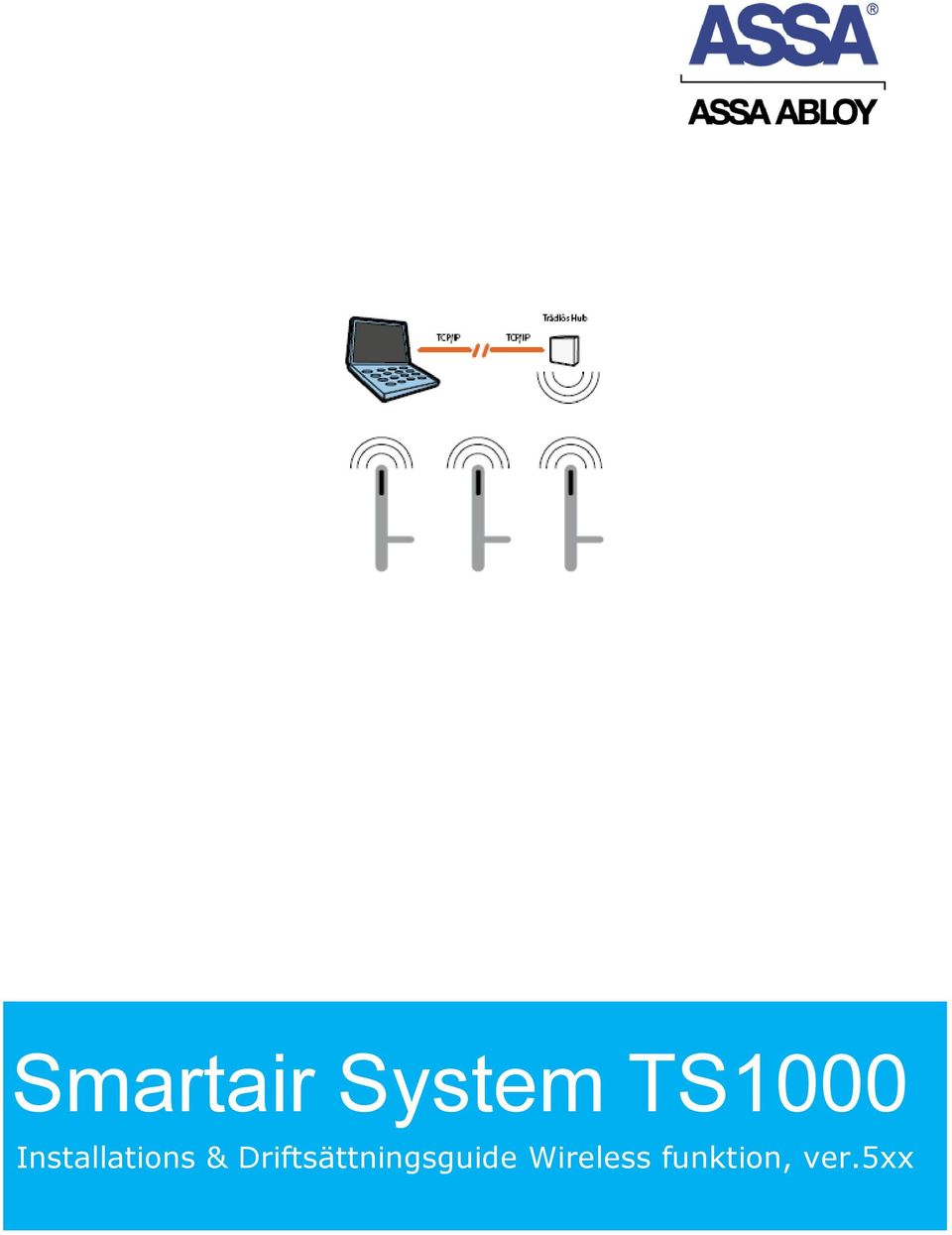

1 Smartair System TS1000 Installations & Driftsättningsguide Wireless funktion, ver.5xx 1

2 Innehåll Innehåll Inledning Systemkrav Systemöversikt/Systeminnehåll Wireless läsare UWL läsare RadioHUB -HUB Programvara Projektering Signalstyrka Projektera ett system Installation och driftsättning en snabböversikt Installation och driftsättning Installera Programvara Ny dörrtyp UWL läsare Skapa dörrar i TS Installation och driftsättning av en HUB Konfiguration av en HUB Ändra nätverkskonfiguration på din PC Skicka ny IP-adress till en HUB Ändra tillbaka din PC till tidigare nätverks konfigurering Driftsättning av en UWL läsare Koda initieringskort för UWL Initiera UWL-läsare Presentera UWL kortet för läsaren Lägga till en UWL-läsare till en HUB Starta UWL läsaren Administration av UWL-läsare Service och underhåll Nollställa HUB konfiguration... 10

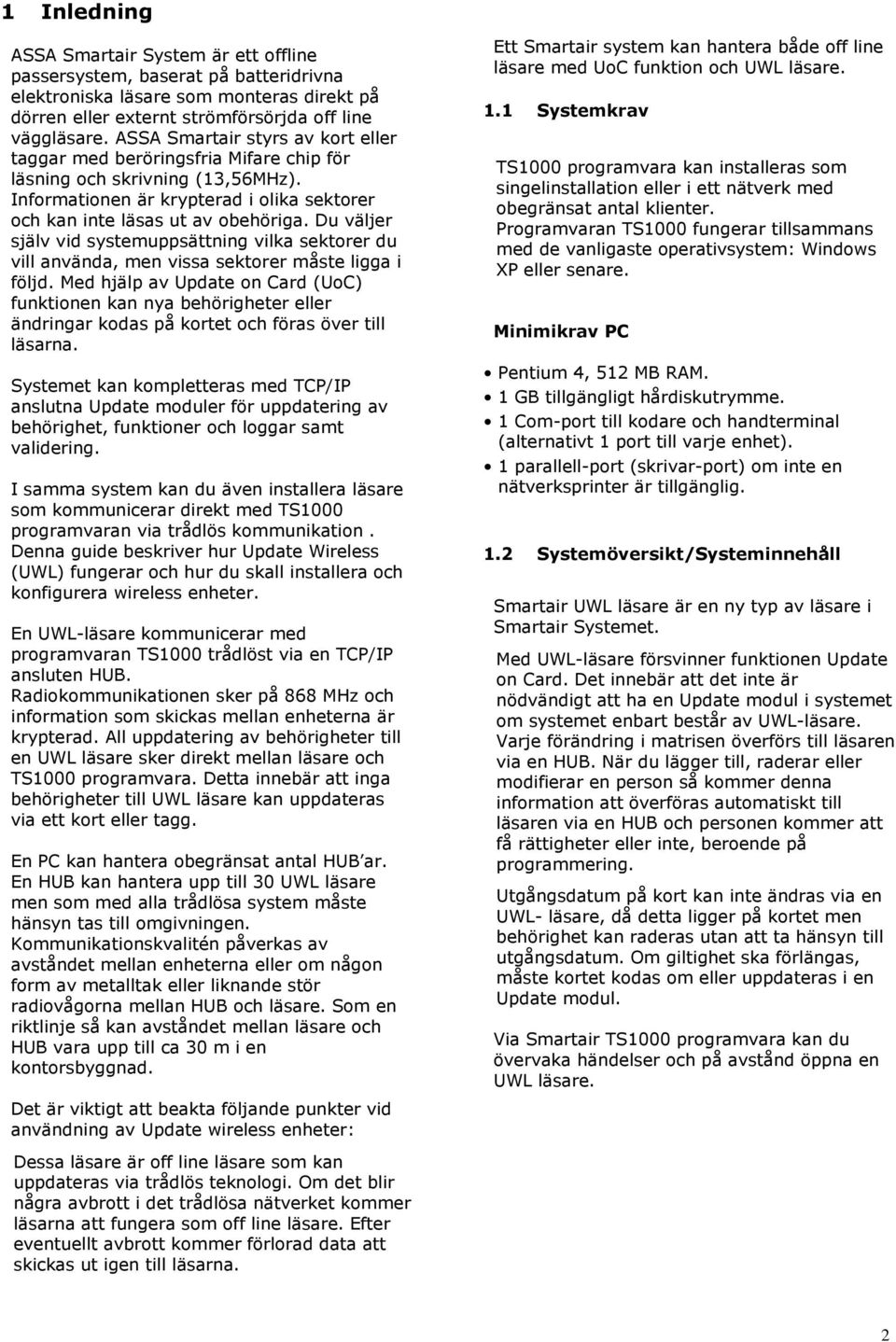

3 1 Inledning ASSA Smartair System är ett offline passersystem, baserat på batteridrivna elektroniska läsare som monteras direkt på dörren eller externt strömförsörjda off line väggläsare. ASSA Smartair styrs av kort eller taggar med beröringsfria Mifare chip för läsning och skrivning (13,56MHz). Informationen är krypterad i olika sektorer och kan inte läsas ut av obehöriga. Du väljer själv vid systemuppsättning vilka sektorer du vill använda, men vissa sektorer måste ligga i följd. Med hjälp av Update on Card (UoC) funktionen kan nya behörigheter eller ändringar kodas på kortet och föras över till läsarna. Systemet kan kompletteras med TCP/IP anslutna Update moduler för uppdatering av behörighet, funktioner och loggar samt validering. I samma system kan du även installera läsare som kommunicerar direkt med TS1000 programvaran via trådlös kommunikation. Denna guide beskriver hur Update Wireless (UWL) fungerar och hur du skall installera och konfigurera wireless enheter. En UWL-läsare kommunicerar med programvaran TS1000 trådlöst via en TCP/IP ansluten HUB. Radiokommunikationen sker på 868 MHz och information som skickas mellan enheterna är krypterad. All uppdatering av behörigheter till en UWL läsare sker direkt mellan läsare och TS1000 programvara. Detta innebär att inga behörigheter till UWL läsare kan uppdateras via ett kort eller tagg. En PC kan hantera obegränsat antal HUB ar. En HUB kan hantera upp till 30 UWL läsare men som med alla trådlösa system måste hänsyn tas till omgivningen. Kommunikationskvalitén påverkas av avståndet mellan enheterna eller om någon form av metalltak eller liknande stör radiovågorna mellan HUB och läsare. Som en riktlinje så kan avståndet mellan läsare och HUB vara upp till ca 30 m i en kontorsbyggnad. Det är viktigt att beakta följande punkter vid användning av Update wireless enheter: Dessa läsare är off line läsare som kan uppdateras via trådlös teknologi. Om det blir några avbrott i det trådlösa nätverket kommer läsarna att fungera som off line läsare. Efter eventuellt avbrott kommer förlorad data att skickas ut igen till läsarna. Ett Smartair system kan hantera både off line läsare med UoC funktion och UWL läsare. 1.1 Systemkrav TS1000 programvara kan installeras som singelinstallation eller i ett nätverk med obegränsat antal klienter. Programvaran TS1000 fungerar tillsammans med de vanligaste operativsystem: Windows XP eller senare. Minimikrav PC Pentium 4, 512 MB RAM. 1 GB tillgängligt hårdiskutrymme. 1 Com-port till kodare och handterminal (alternativt 1 port till varje enhet). 1 parallell-port (skrivar-port) om inte en nätverksprinter är tillgänglig. 1.2 Systemöversikt/Systeminnehåll Smartair UWL läsare är en ny typ av läsare i Smartair Systemet. Med UWL-läsare försvinner funktionen Update on Card. Det innebär att det inte är nödvändigt att ha en Update modul i systemet om systemet enbart består av UWL-läsare. Varje förändring i matrisen överförs till läsaren via en HUB. När du lägger till, raderar eller modifierar en person så kommer denna information att överföras automatiskt till läsaren via en HUB och personen kommer att få rättigheter eller inte, beroende på programmering. Utgångsdatum på kort kan inte ändras via en UWL- läsare, då detta ligger på kortet men behörighet kan raderas utan att ta hänsyn till utgångsdatum. Om giltighet ska förlängas, måste kortet kodas om eller uppdateras i en Update modul. Via Smartair TS1000 programvara kan du övervaka händelser och på avstånd öppna en UWL läsare. 2

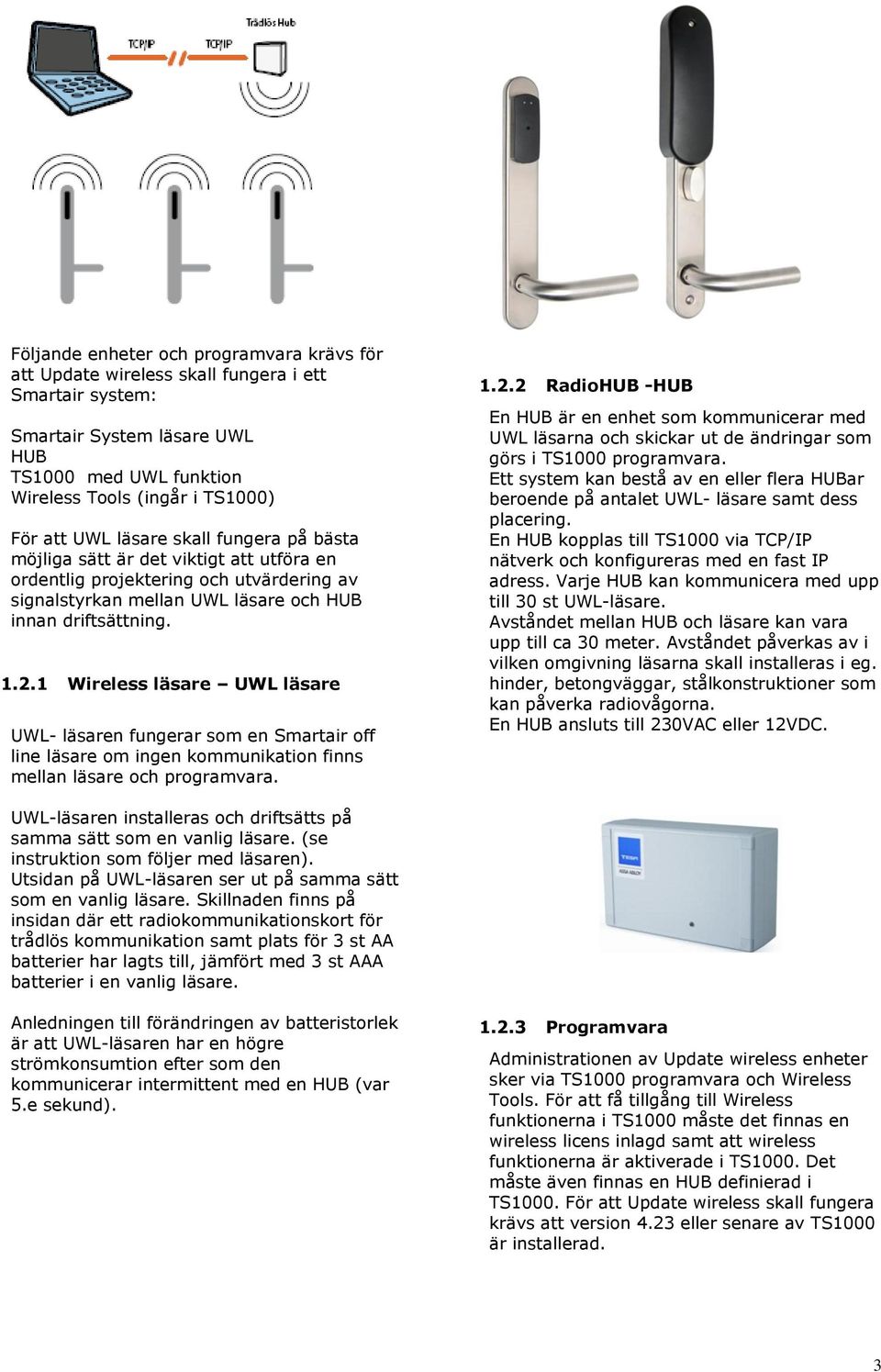

4 Följande enheter och programvara krävs för att Update wireless skall fungera i ett Smartair system: Smartair System läsare UWL HUB TS1000 med UWL funktion Wireless Tools (ingår i TS1000) För att UWL läsare skall fungera på bästa möjliga sätt är det viktigt att utföra en ordentlig projektering och utvärdering av signalstyrkan mellan UWL läsare och HUB innan driftsättning Wireless läsare UWL läsare UWL- läsaren fungerar som en Smartair off line läsare om ingen kommunikation finns mellan läsare och programvara RadioHUB -HUB En HUB är en enhet som kommunicerar med UWL läsarna och skickar ut de ändringar som görs i TS1000 programvara. Ett system kan bestå av en eller flera HUBar beroende på antalet UWL- läsare samt dess placering. En HUB kopplas till TS1000 via TCP/IP nätverk och konfigureras med en fast IP adress. Varje HUB kan kommunicera med upp till 30 st UWL-läsare. Avståndet mellan HUB och läsare kan vara upp till ca 30 meter. Avståndet påverkas av i vilken omgivning läsarna skall installeras i eg. hinder, betongväggar, stålkonstruktioner som kan påverka radiovågorna. En HUB ansluts till 230VAC eller 12VDC. UWL-läsaren installeras och driftsätts på samma sätt som en vanlig läsare. (se instruktion som följer med läsaren). Utsidan på UWL-läsaren ser ut på samma sätt som en vanlig läsare. Skillnaden finns på insidan där ett radiokommunikationskort för trådlös kommunikation samt plats för 3 st AA batterier har lagts till, jämfört med 3 st AAA batterier i en vanlig läsare. Anledningen till förändringen av batteristorlek är att UWL-läsaren har en högre strömkonsumtion efter som den kommunicerar intermittent med en HUB (var 5.e sekund) Programvara Administrationen av Update wireless enheter sker via TS1000 programvara och Wireless Tools. För att få tillgång till Wireless funktionerna i TS1000 måste det finnas en wireless licens inlagd samt att wireless funktionerna är aktiverade i TS1000. Det måste även finnas en HUB definierad i TS1000. För att Update wireless skall fungera krävs att version 4.23 eller senare av TS1000 är installerad. 3

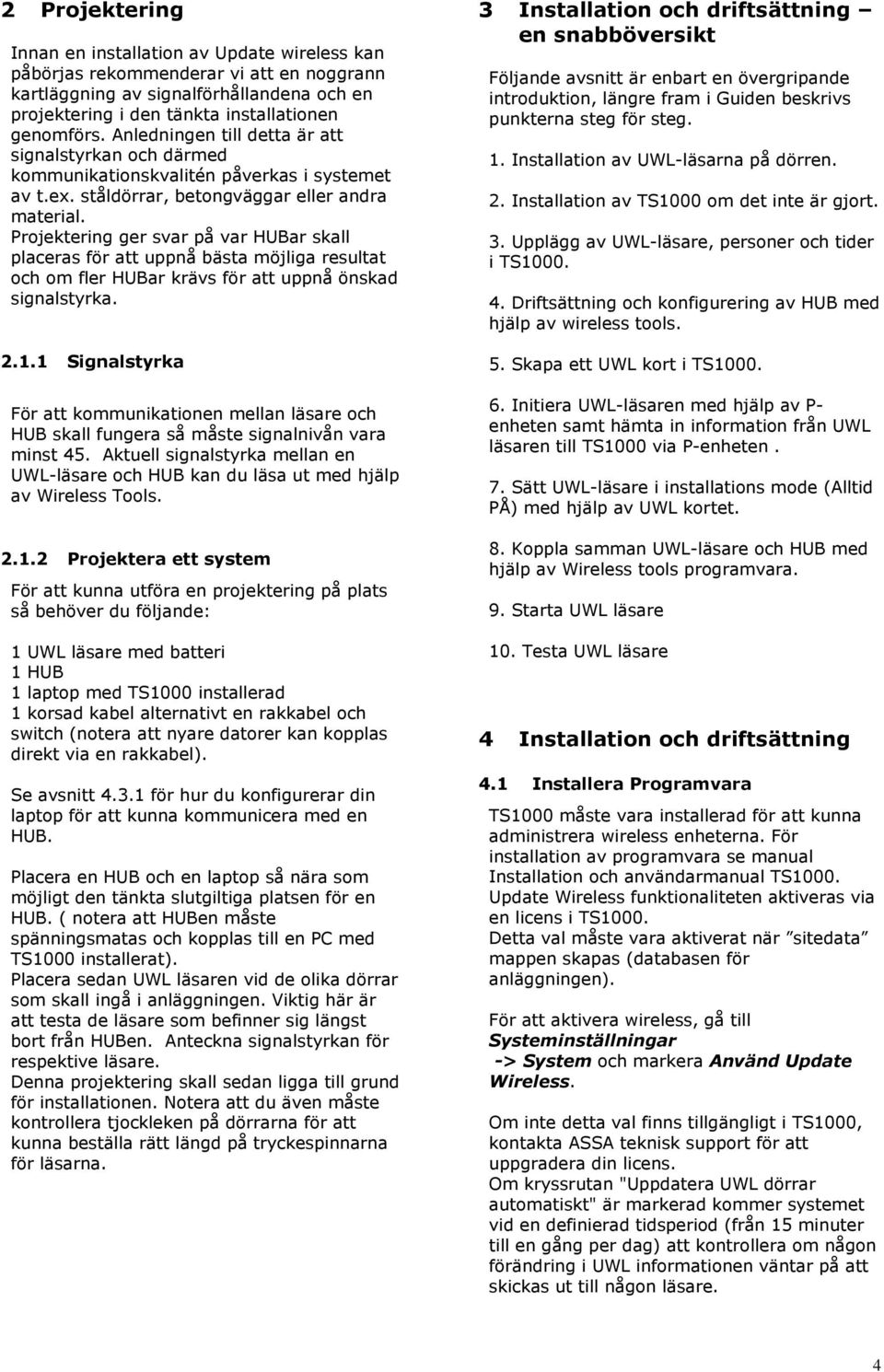

5 2 Projektering Innan en installation av Update wireless kan påbörjas rekommenderar vi att en noggrann kartläggning av signalförhållandena och en projektering i den tänkta installationen genomförs. Anledningen till detta är att signalstyrkan och därmed kommunikationskvalitén påverkas i systemet av t.ex. ståldörrar, betongväggar eller andra material. Projektering ger svar på var HUBar skall placeras för att uppnå bästa möjliga resultat och om fler HUBar krävs för att uppnå önskad signalstyrka Signalstyrka För att kommunikationen mellan läsare och HUB skall fungera så måste signalnivån vara minst 45. Aktuell signalstyrka mellan en UWL-läsare och HUB kan du läsa ut med hjälp av Wireless Tools Projektera ett system För att kunna utföra en projektering på plats så behöver du följande: 1 UWL läsare med batteri 1 HUB 1 laptop med TS1000 installerad 1 korsad kabel alternativt en rakkabel och switch (notera att nyare datorer kan kopplas direkt via en rakkabel). Se avsnitt för hur du konfigurerar din laptop för att kunna kommunicera med en HUB. Placera en HUB och en laptop så nära som möjligt den tänkta slutgiltiga platsen för en HUB. ( notera att HUBen måste spänningsmatas och kopplas till en PC med TS1000 installerat). Placera sedan UWL läsaren vid de olika dörrar som skall ingå i anläggningen. Viktig här är att testa de läsare som befinner sig längst bort från HUBen. Anteckna signalstyrkan för respektive läsare. Denna projektering skall sedan ligga till grund för installationen. Notera att du även måste kontrollera tjockleken på dörrarna för att kunna beställa rätt längd på tryckespinnarna för läsarna. 3 Installation och driftsättning en snabböversikt Följande avsnitt är enbart en övergripande introduktion, längre fram i Guiden beskrivs punkterna steg för steg. 1. Installation av UWL-läsarna på dörren. 2. Installation av TS1000 om det inte är gjort. 3. Upplägg av UWL-läsare, personer och tider i TS Driftsättning och konfigurering av HUB med hjälp av wireless tools. 5. Skapa ett UWL kort i TS Initiera UWL-läsaren med hjälp av P- enheten samt hämta in information från UWL läsaren till TS1000 via P-enheten. 7. Sätt UWL-läsare i installations mode (Alltid PÅ) med hjälp av UWL kortet. 8. Koppla samman UWL-läsare och HUB med hjälp av Wireless tools programvara. 9. Starta UWL läsare 10. Testa UWL läsare 4 Installation och driftsättning 4.1 Installera Programvara TS1000 måste vara installerad för att kunna administrera wireless enheterna. För installation av programvara se manual Installation och användarmanual TS1000. Update Wireless funktionaliteten aktiveras via en licens i TS1000. Detta val måste vara aktiverat när sitedata mappen skapas (databasen för anläggningen). För att aktivera wireless, gå till Systeminställningar -> System och markera Använd Update Wireless. Om inte detta val finns tillgängligt i TS1000, kontakta ASSA teknisk support för att uppgradera din licens. Om kryssrutan "Uppdatera UWL dörrar automatiskt" är markerad kommer systemet vid en definierad tidsperiod (från 15 minuter till en gång per dag) att kontrollera om någon förändring i UWL informationen väntar på att skickas ut till någon läsare. 4

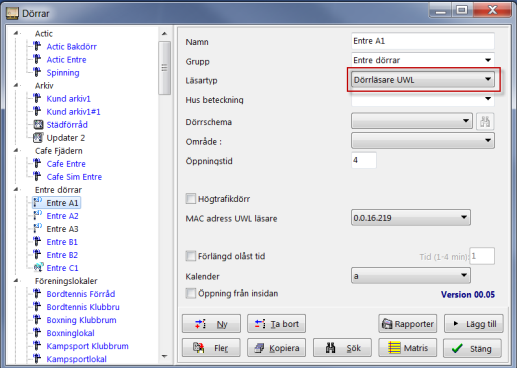

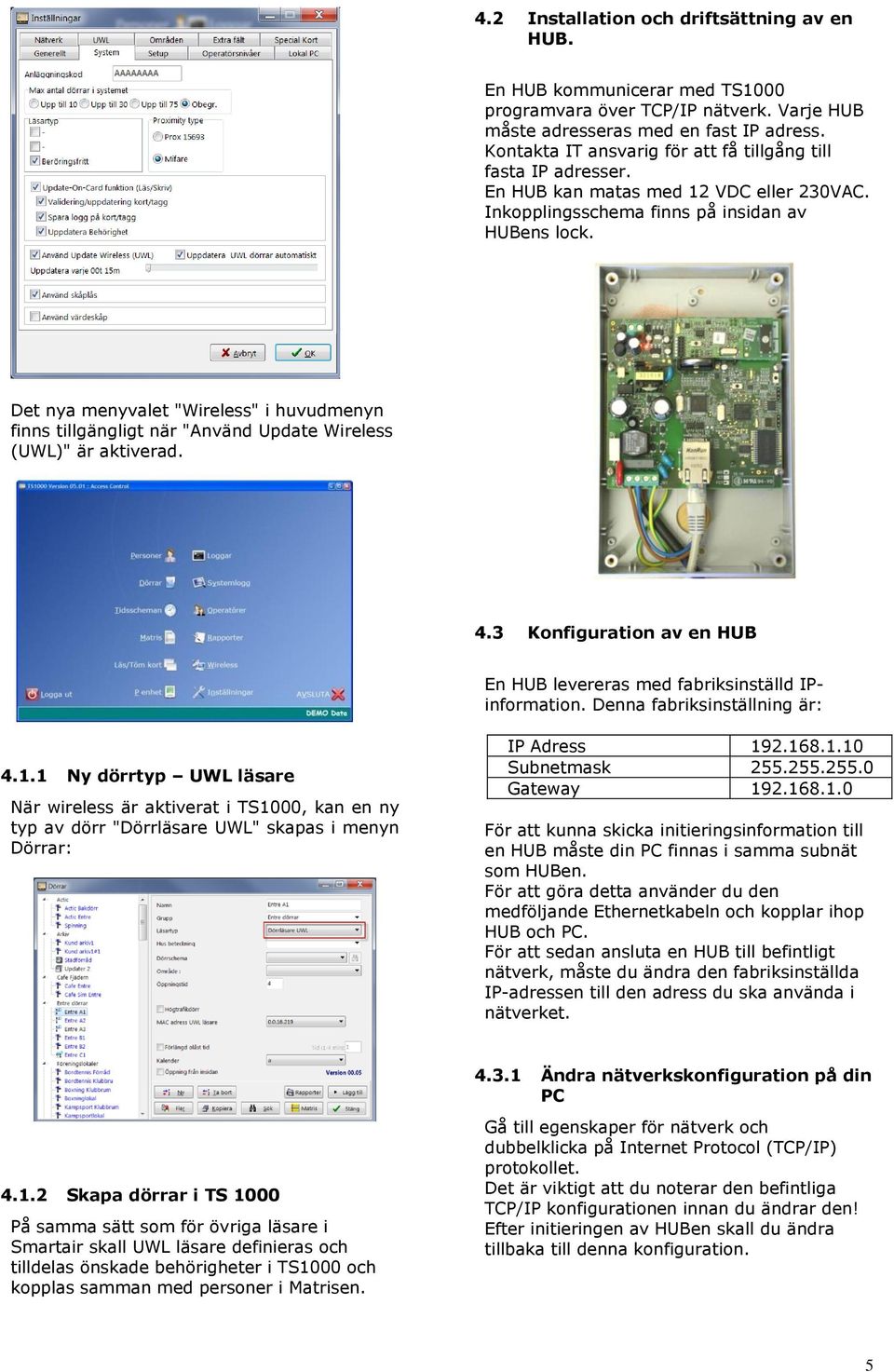

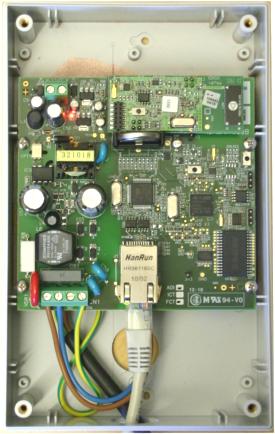

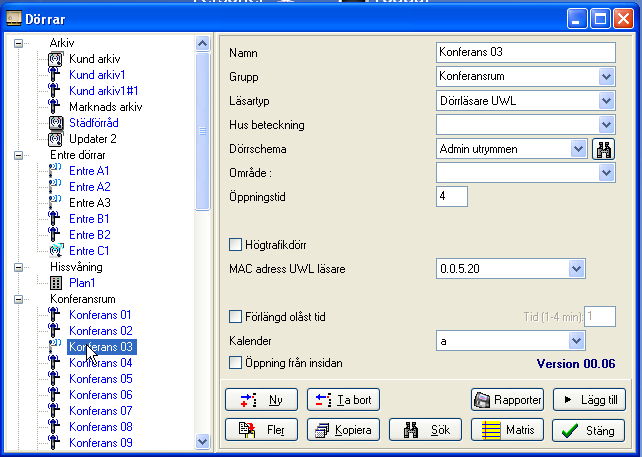

6 4.2 Installation och driftsättning av en HUB. En HUB kommunicerar med TS1000 programvara över TCP/IP nätverk. Varje HUB måste adresseras med en fast IP adress. Kontakta IT ansvarig för att få tillgång till fasta IP adresser. En HUB kan matas med 12 VDC eller 230VAC. Inkopplingsschema finns på insidan av HUBens lock. Det nya menyvalet "Wireless" i huvudmenyn finns tillgängligt när "Använd Update Wireless (UWL)" är aktiverad. 4.3 Konfiguration av en HUB En HUB levereras med fabriksinställd IPinformation. Denna fabriksinställning är: Ny dörrtyp UWL läsare När wireless är aktiverat i TS1000, kan en ny typ av dörr "Dörrläsare UWL" skapas i menyn Dörrar: IP Adress Subnetmask Gateway För att kunna skicka initieringsinformation till en HUB måste din PC finnas i samma subnät som HUBen. För att göra detta använder du den medföljande Ethernetkabeln och kopplar ihop HUB och PC. För att sedan ansluta en HUB till befintligt nätverk, måste du ändra den fabriksinställda IP-adressen till den adress du ska använda i nätverket Ändra nätverkskonfiguration på din PC Skapa dörrar i TS 1000 På samma sätt som för övriga läsare i Smartair skall UWL läsare definieras och tilldelas önskade behörigheter i TS1000 och kopplas samman med personer i Matrisen. Gå till egenskaper för nätverk och dubbelklicka på Internet Protocol (TCP/IP) protokollet. Det är viktigt att du noterar den befintliga TCP/IP konfigurationen innan du ändrar den! Efter initieringen av HUBen skall du ändra tillbaka till denna konfiguration. 5

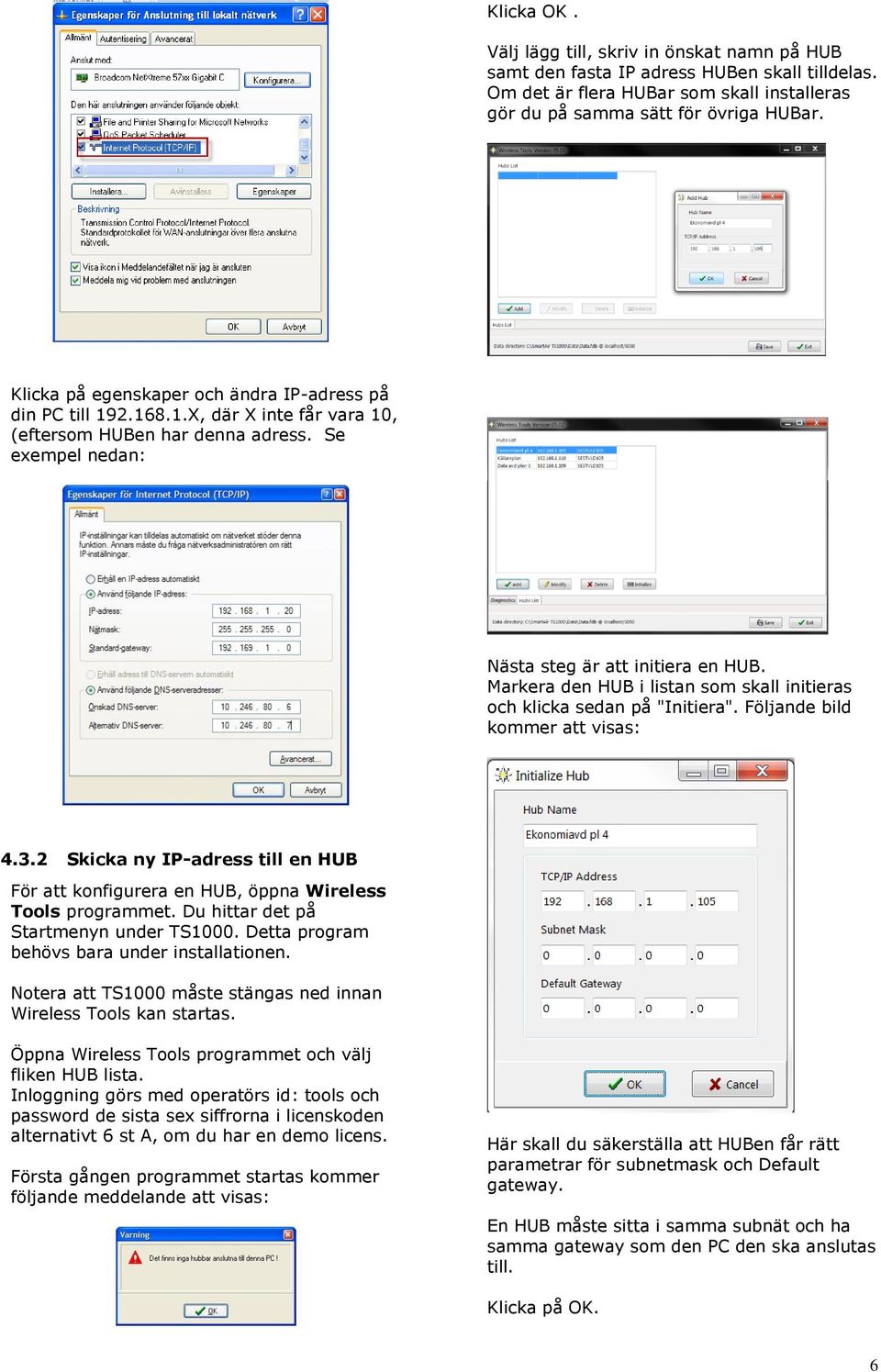

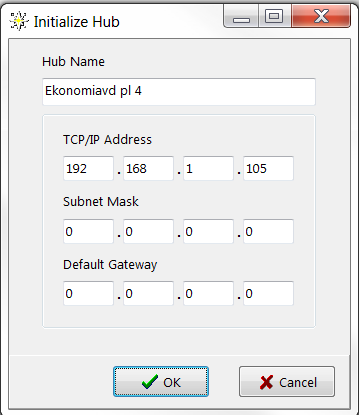

7 Klicka OK. Välj lägg till, skriv in önskat namn på HUB samt den fasta IP adress HUBen skall tilldelas. Om det är flera HUBar som skall installeras gör du på samma sätt för övriga HUBar. Klicka på egenskaper och ändra IP-adress på din PC till X, där X inte får vara 10, (eftersom HUBen har denna adress. Se exempel nedan: Nästa steg är att initiera en HUB. Markera den HUB i listan som skall initieras och klicka sedan på "Initiera". Följande bild kommer att visas: Skicka ny IP-adress till en HUB För att konfigurera en HUB, öppna Wireless Tools programmet. Du hittar det på Startmenyn under TS1000. Detta program behövs bara under installationen. Notera att TS1000 måste stängas ned innan Wireless Tools kan startas. Öppna Wireless Tools programmet och välj fliken HUB lista. Inloggning görs med operatörs id: tools och password de sista sex siffrorna i licenskoden alternativt 6 st A, om du har en demo licens. Första gången programmet startas kommer följande meddelande att visas: Här skall du säkerställa att HUBen får rätt parametrar för subnetmask och Default gateway. En HUB måste sitta i samma subnät och ha samma gateway som den PC den ska anslutas till. Klicka på OK. 6

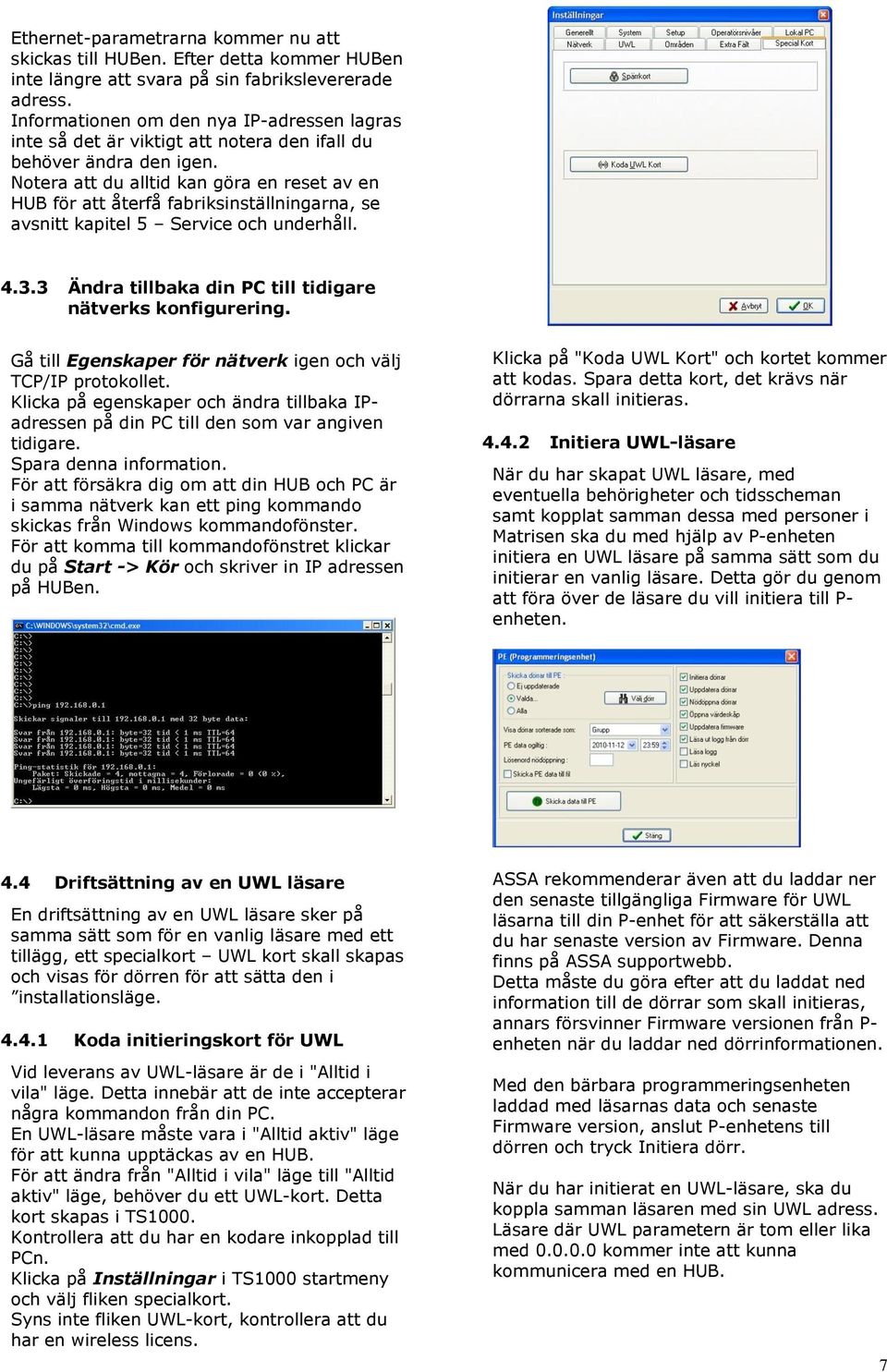

8 Ethernet-parametrarna kommer nu att skickas till HUBen. Efter detta kommer HUBen inte längre att svara på sin fabrikslevererade adress. Informationen om den nya IP-adressen lagras inte så det är viktigt att notera den ifall du behöver ändra den igen. Notera att du alltid kan göra en reset av en HUB för att återfå fabriksinställningarna, se avsnitt kapitel 5 Service och underhåll Ändra tillbaka din PC till tidigare nätverks konfigurering. Gå till Egenskaper för nätverk igen och välj TCP/IP protokollet. Klicka på egenskaper och ändra tillbaka IPadressen på din PC till den som var angiven tidigare. Spara denna information. För att försäkra dig om att din HUB och PC är i samma nätverk kan ett ping kommando skickas från Windows kommandofönster. För att komma till kommandofönstret klickar du på Start -> Kör och skriver in IP adressen på HUBen. Klicka på "Koda UWL Kort" och kortet kommer att kodas. Spara detta kort, det krävs när dörrarna skall initieras Initiera UWL-läsare När du har skapat UWL läsare, med eventuella behörigheter och tidsscheman samt kopplat samman dessa med personer i Matrisen ska du med hjälp av P-enheten initiera en UWL läsare på samma sätt som du initierar en vanlig läsare. Detta gör du genom att föra över de läsare du vill initiera till P- enheten. 4.4 Driftsättning av en UWL läsare En driftsättning av en UWL läsare sker på samma sätt som för en vanlig läsare med ett tillägg, ett specialkort UWL kort skall skapas och visas för dörren för att sätta den i installationsläge Koda initieringskort för UWL Vid leverans av UWL-läsare är de i "Alltid i vila" läge. Detta innebär att de inte accepterar några kommandon från din PC. En UWL-läsare måste vara i "Alltid aktiv" läge för att kunna upptäckas av en HUB. För att ändra från "Alltid i vila" läge till "Alltid aktiv" läge, behöver du ett UWL-kort. Detta kort skapas i TS1000. Kontrollera att du har en kodare inkopplad till PCn. Klicka på Inställningar i TS1000 startmeny och välj fliken specialkort. Syns inte fliken UWL-kort, kontrollera att du har en wireless licens. ASSA rekommenderar även att du laddar ner den senaste tillgängliga Firmware för UWL läsarna till din P-enhet för att säkerställa att du har senaste version av Firmware. Denna finns på ASSA supportwebb. Detta måste du göra efter att du laddat ned information till de dörrar som skall initieras, annars försvinner Firmware versionen från P- enheten när du laddar ned dörrinformationen. Med den bärbara programmeringsenheten laddad med läsarnas data och senaste Firmware version, anslut P-enhetens till dörren och tryck Initiera dörr. När du har initierat en UWL-läsare, ska du koppla samman läsaren med sin UWL adress. Läsare där UWL parametern är tom eller lika med kommer inte att kunna kommunicera med en HUB. 7

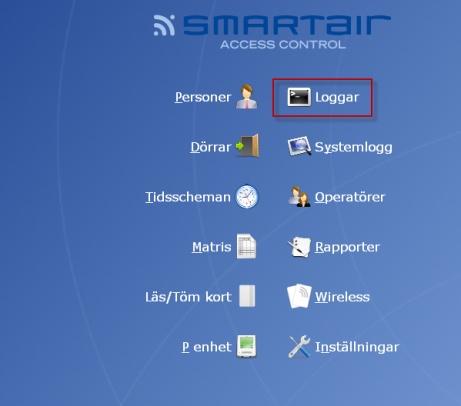

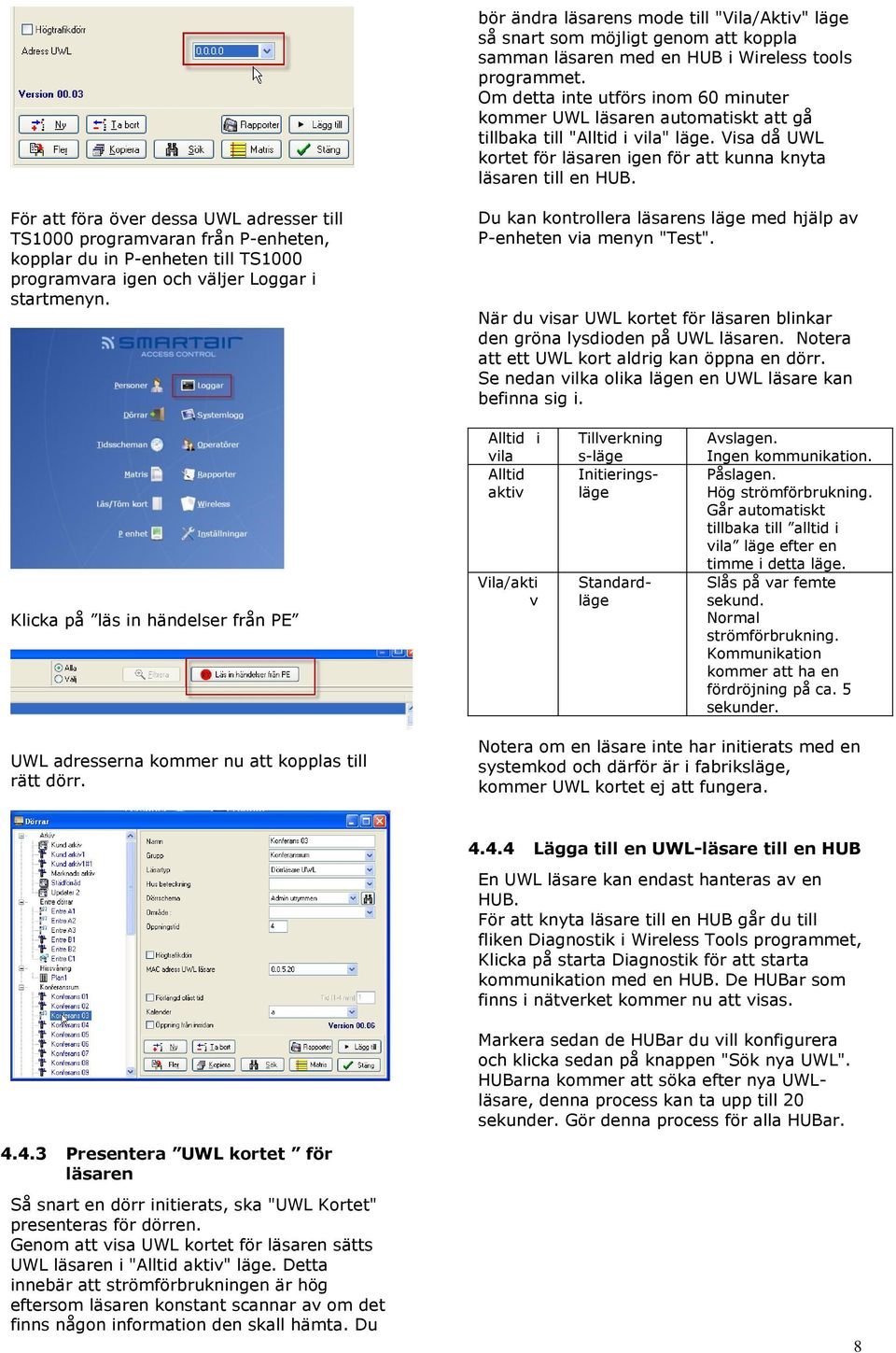

9 bör ändra läsarens mode till "Vila/Aktiv" läge så snart som möjligt genom att koppla samman läsaren med en HUB i Wireless tools programmet. Om detta inte utförs inom 60 minuter kommer UWL läsaren automatiskt att gå tillbaka till "Alltid i vila" läge. Visa då UWL kortet för läsaren igen för att kunna knyta läsaren till en HUB. För att föra över dessa UWL adresser till TS1000 programvaran från P-enheten, kopplar du in P-enheten till TS1000 programvara igen och väljer Loggar i startmenyn. Du kan kontrollera läsarens läge med hjälp av P-enheten via menyn "Test". När du visar UWL kortet för läsaren blinkar den gröna lysdioden på UWL läsaren. Notera att ett UWL kort aldrig kan öppna en dörr. Se nedan vilka olika lägen en UWL läsare kan befinna sig i. Klicka på läs in händelser från PE Alltid i vila Alltid aktiv Vila/akti v Tillverkning s-läge Initieringsläge Standardläge Avslagen. Ingen kommunikation. Påslagen. Hög strömförbrukning. Går automatiskt tillbaka till alltid i vila läge efter en timme i detta läge. Slås på var femte sekund. Normal strömförbrukning. Kommunikation kommer att ha en fördröjning på ca. 5 sekunder. UWL adresserna kommer nu att kopplas till rätt dörr. Notera om en läsare inte har initierats med en systemkod och därför är i fabriksläge, kommer UWL kortet ej att fungera Lägga till en UWL-läsare till en HUB En UWL läsare kan endast hanteras av en HUB. För att knyta läsare till en HUB går du till fliken Diagnostik i Wireless Tools programmet, Klicka på starta Diagnostik för att starta kommunikation med en HUB. De HUBar som finns i nätverket kommer nu att visas. Markera sedan de HUBar du vill konfigurera och klicka sedan på knappen "Sök nya UWL". HUBarna kommer att söka efter nya UWLläsare, denna process kan ta upp till 20 sekunder. Gör denna process för alla HUBar Presentera UWL kortet för läsaren Så snart en dörr initierats, ska "UWL Kortet" presenteras för dörren. Genom att visa UWL kortet för läsaren sätts UWL läsaren i "Alltid aktiv" läge. Detta innebär att strömförbrukningen är hög eftersom läsaren konstant scannar av om det finns någon information den skall hämta. Du 8

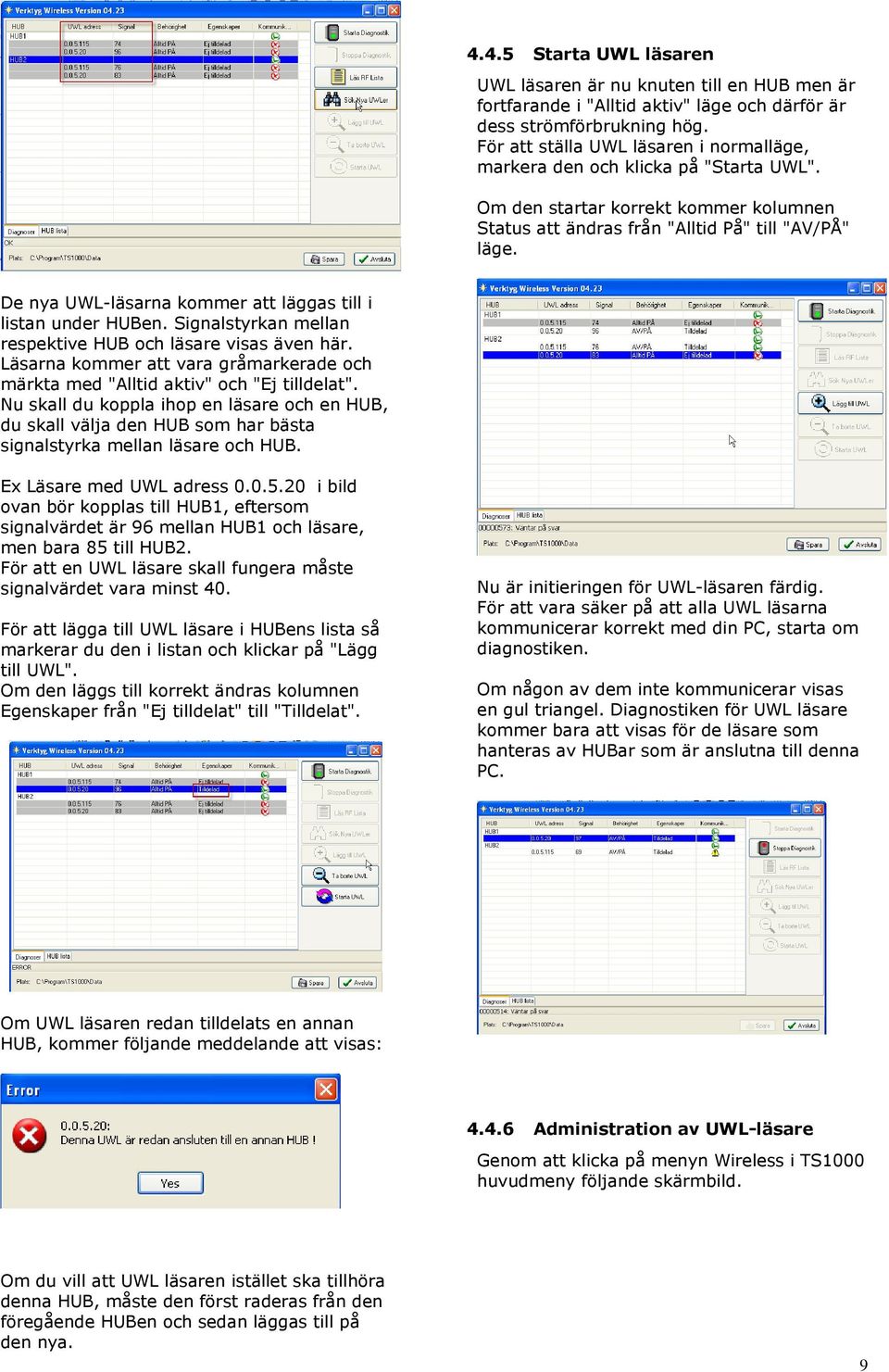

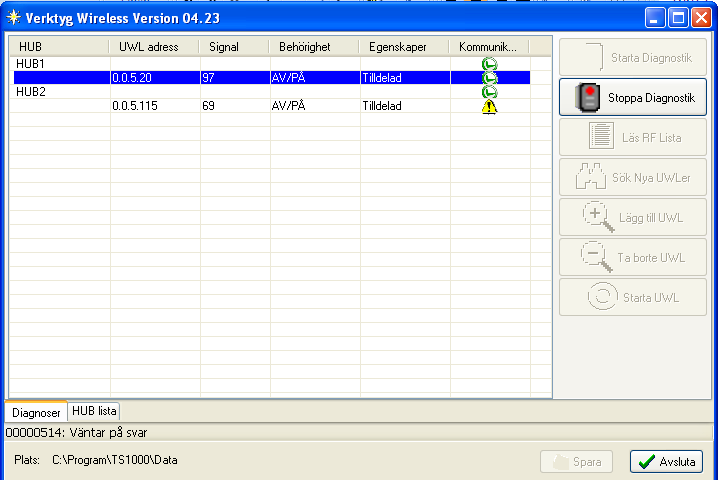

10 4.4.5 Starta UWL läsaren UWL läsaren är nu knuten till en HUB men är fortfarande i "Alltid aktiv" läge och därför är dess strömförbrukning hög. För att ställa UWL läsaren i normalläge, markera den och klicka på "Starta UWL". Om den startar korrekt kommer kolumnen Status att ändras från "Alltid På" till "AV/PÅ" läge. De nya UWL-läsarna kommer att läggas till i listan under HUBen. Signalstyrkan mellan respektive HUB och läsare visas även här. Läsarna kommer att vara gråmarkerade och märkta med "Alltid aktiv" och "Ej tilldelat". Nu skall du koppla ihop en läsare och en HUB, du skall välja den HUB som har bästa signalstyrka mellan läsare och HUB. Ex Läsare med UWL adress i bild ovan bör kopplas till HUB1, eftersom signalvärdet är 96 mellan HUB1 och läsare, men bara 85 till HUB2. För att en UWL läsare skall fungera måste signalvärdet vara minst 40. För att lägga till UWL läsare i HUBens lista så markerar du den i listan och klickar på "Lägg till UWL". Om den läggs till korrekt ändras kolumnen Egenskaper från "Ej tilldelat" till "Tilldelat". Nu är initieringen för UWL-läsaren färdig. För att vara säker på att alla UWL läsarna kommunicerar korrekt med din PC, starta om diagnostiken. Om någon av dem inte kommunicerar visas en gul triangel. Diagnostiken för UWL läsare kommer bara att visas för de läsare som hanteras av HUBar som är anslutna till denna PC. Om UWL läsaren redan tilldelats en annan HUB, kommer följande meddelande att visas: Administration av UWL-läsare Genom att klicka på menyn Wireless i TS1000 huvudmeny följande skärmbild. Om du vill att UWL läsaren istället ska tillhöra denna HUB, måste den först raderas från den föregående HUBen och sedan läggas till på den nya. 9

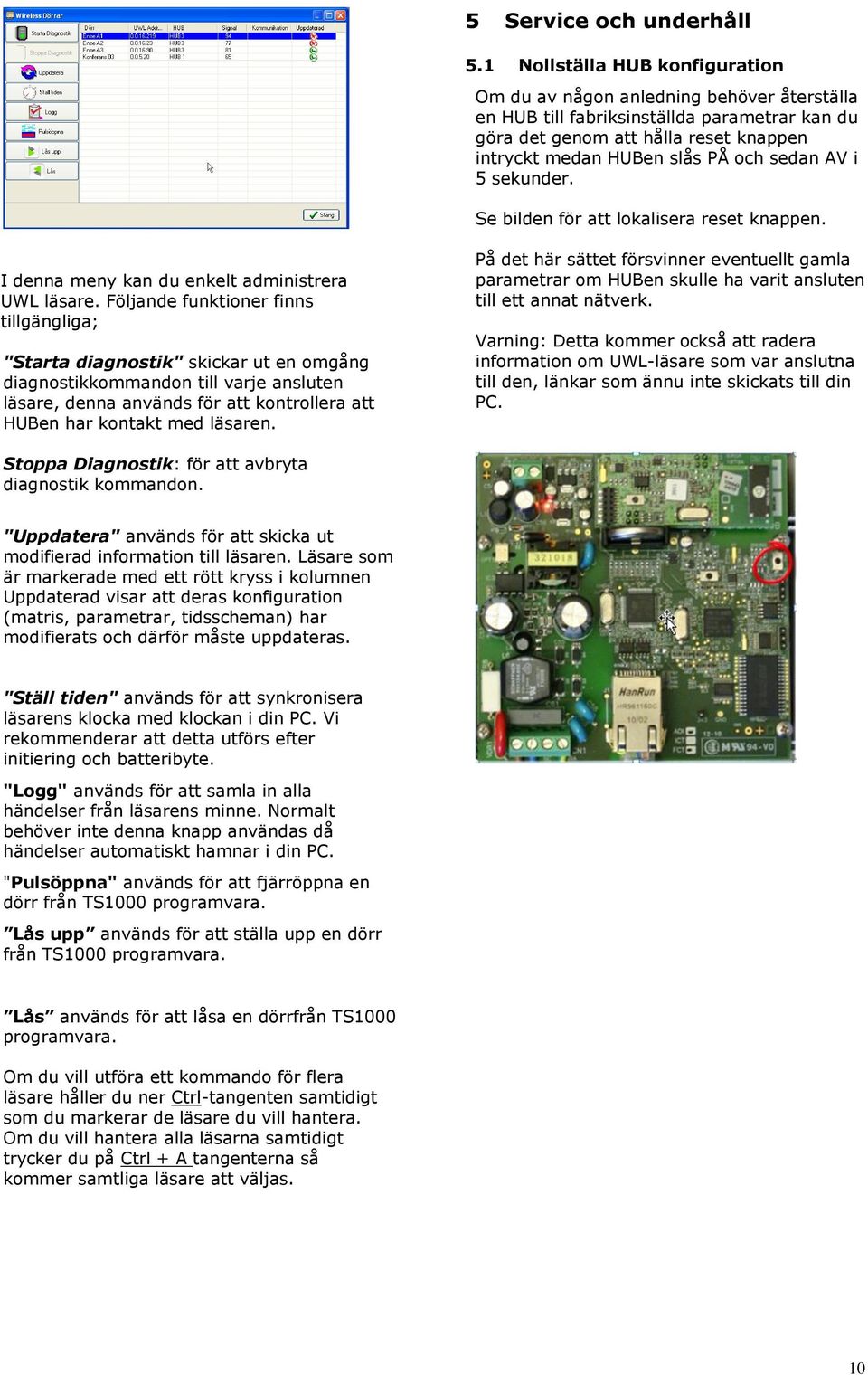

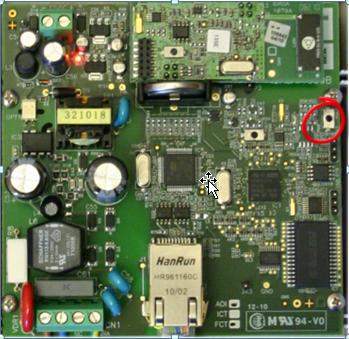

11 5 Service och underhåll 5.1 Nollställa HUB konfiguration Om du av någon anledning behöver återställa en HUB till fabriksinställda parametrar kan du göra det genom att hålla reset knappen intryckt medan HUBen slås PÅ och sedan AV i 5 sekunder. Se bilden för att lokalisera reset knappen. I denna meny kan du enkelt administrera UWL läsare. Följande funktioner finns tillgängliga; "Starta diagnostik" skickar ut en omgång diagnostikkommandon till varje ansluten läsare, denna används för att kontrollera att HUBen har kontakt med läsaren. På det här sättet försvinner eventuellt gamla parametrar om HUBen skulle ha varit ansluten till ett annat nätverk. Varning: Detta kommer också att radera information om UWL-läsare som var anslutna till den, länkar som ännu inte skickats till din PC. Stoppa Diagnostik: för att avbryta diagnostik kommandon. "Uppdatera" används för att skicka ut modifierad information till läsaren. Läsare som är markerade med ett rött kryss i kolumnen Uppdaterad visar att deras konfiguration (matris, parametrar, tidsscheman) har modifierats och därför måste uppdateras. "Ställ tiden" används för att synkronisera läsarens klocka med klockan i din PC. Vi rekommenderar att detta utförs efter initiering och batteribyte. "Logg" används för att samla in alla händelser från läsarens minne. Normalt behöver inte denna knapp användas då händelser automatiskt hamnar i din PC. "Pulsöppna" används för att fjärröppna en dörr från TS1000 programvara. Lås upp används för att ställa upp en dörr från TS1000 programvara. Lås används för att låsa en dörrfrån TS1000 programvara. Om du vill utföra ett kommando för flera läsare håller du ner Ctrl-tangenten samtidigt som du markerar de läsare du vill hantera. Om du vill hantera alla läsarna samtidigt trycker du på Ctrl + A tangenterna så kommer samtliga läsare att väljas. 10
