1 Säkerhet, hälsa och miljö Vattenfall Värme Motala Redovisning av verksamheten 2010 Värme för miljömedvetna

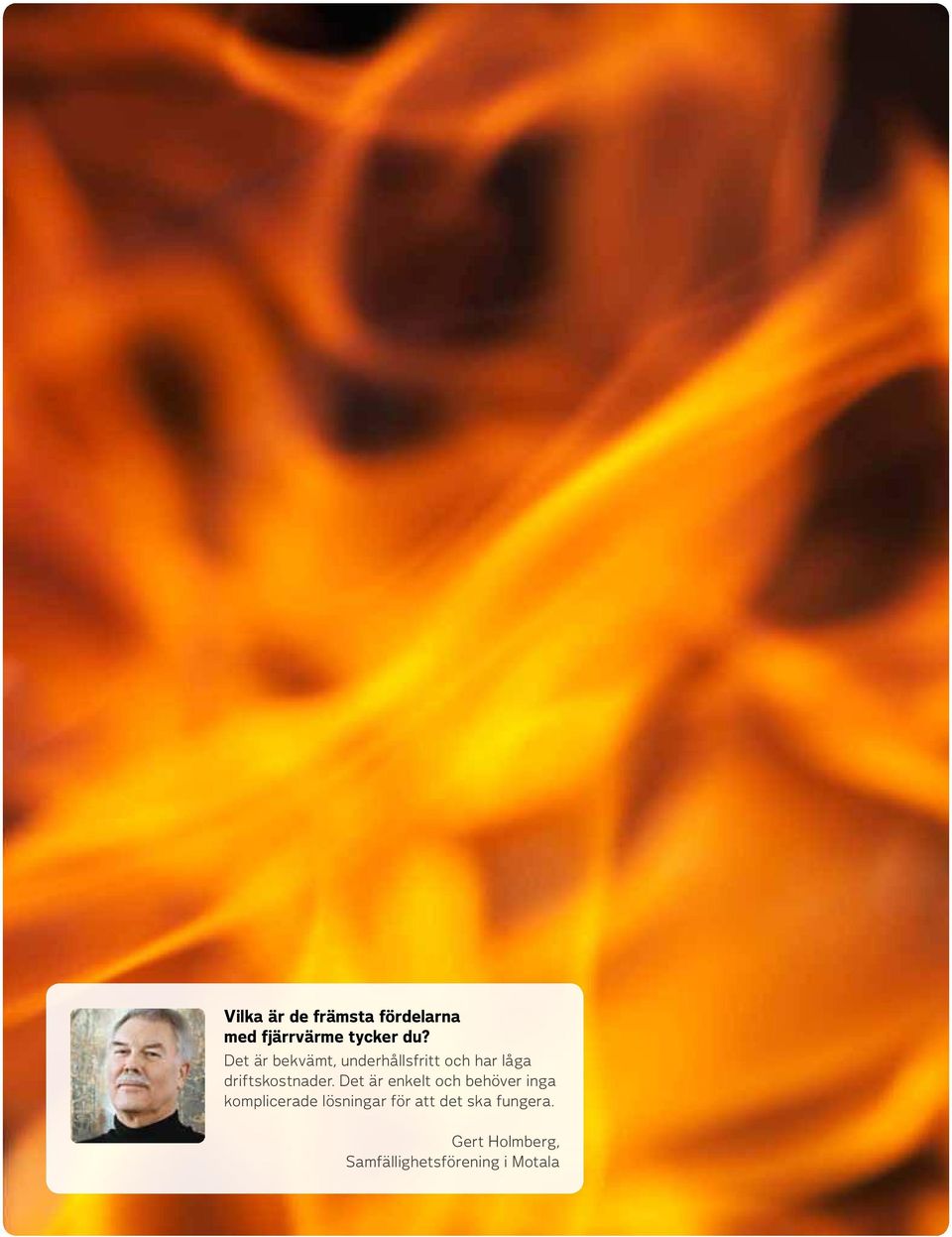

2 Vilka är de främsta fördelarna med fjärr värme tycker du? Det är bekvämt, underhållsfritt och har låga driftskostnader. Det är enkelt och behöver inga komplicerade lösningar för att det ska fungera. Gert Holmberg, Samfällighetsförening i Motala 2 VÄRME MOTALA

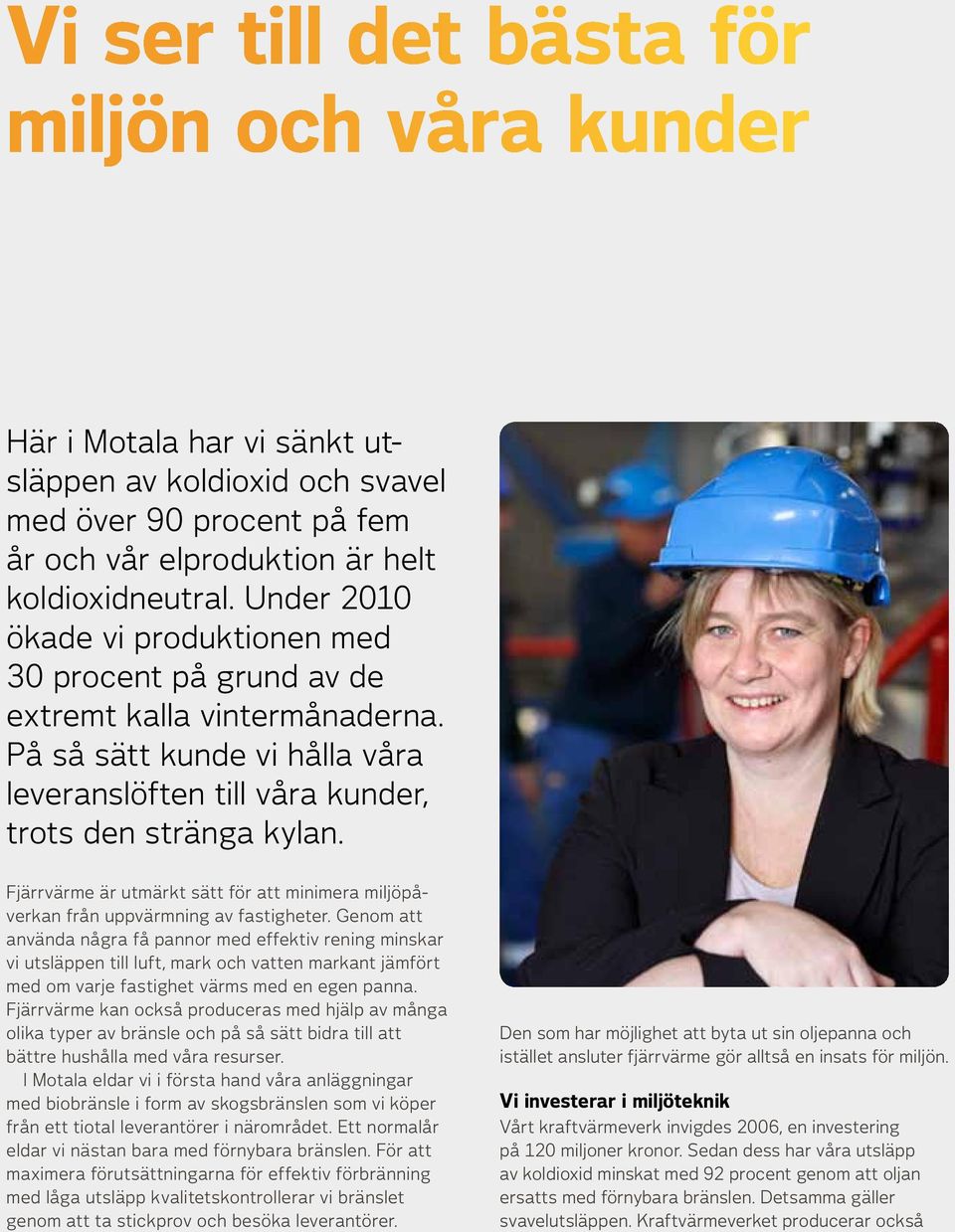

3 Vi ser till det bästa för miljön och våra kunder Här i Motala har vi sänkt utsläppen av koldioxid och svavel med över 90 procent på fem år och vår elproduktion är helt koldioxidneutral. Under 2010 ökade vi produktionen med 30 procent på grund av de extremt kalla vintermånaderna. På så sätt kunde vi hålla våra leveranslöften till våra kunder, trots den stränga kylan. Fjärrvärme är utmärkt sätt för att minimera miljöpåverkan från uppvärmning av fastigheter. Genom att använda några få pannor med effektiv rening minskar vi utsläppen till luft, mark och vatten markant jämfört med om varje fastighet värms med en egen panna. Fjärrvärme kan också produceras med hjälp av många olika typer av bränsle och på så sätt bidra till att bättre hushålla med våra resurser. I Motala eldar vi i första hand våra anläggningar med biobränsle i form av skogsbränslen som vi köper från ett tiotal leverantörer i närområdet. Ett normalår eldar vi nästan bara med förnybara bränslen. För att maximera förutsättningarna för effektiv förbränning med låga utsläpp kvalitetskontrollerar vi bränslet genom att ta stickprov och besöka leverantörer. Den som har möjlighet att byta ut sin oljepanna och istället ansluter fjärrvärme gör alltså en insats för miljön. Vi investerar i miljöteknik Vårt kraftvärmeverk invigdes 2006, en investering på 120 miljoner kronor. Sedan dess har våra utsläpp av koldioxid minskat med 92 procent genom att oljan ersatts med förnybara bränslen. Detsamma gäller svavelutsläppen. Kraftvärmeverket producerar också VÄRME MOTALA 3

4 koldioxidneutral el motsvarande årsbehovet för cirka 800 eluppvärmda villor. I år har vi fokuserat på att minska förbrukningen av vatten. I samverkan med våra kunder har vi spårat och åtgärdat läckor i distributionsnäten. I syfte att sänka bränslekostnaderna och hålla värmepriserna nere för våra kunder har vi även inlett försök med att elda returträ. Leveranser hölls trots extrem vinter Början och slutet av 2010 var mycket kallare än normalt vilket ställde oss inför stora utmaningar. Tack vare våra medarbetare klarade vi uppgiften. I december 2010 gick sex pannor i sex anläggningar mot normalt två pannor på ett ställe. Det känns tryggt att vara chef för en verksamhet med så engagerade medarbetare. I ett extremt läge som detta är deras insatser förutsättningen för att allt fungerar. På grund av den extrema kylan ökade bränslemixens oljeandel markant till 12 procent under året. Vi arbetar på att ständigt bli bättre Arbetet med att minska miljöpåverkan pågår ständigt. Vi är certifierade enligt ISO (miljöcertifiering) och AFS 2001:1 (arbetsmiljöcertifiering). Certifieringarna visar att vi aktivt och kontinuerligt arbetar med våra miljö- och arbetsmiljöledningssystem och att vi har klara rutiner för ständig förbättring för att minska miljöpåverkan. Dessutom har vi kvalitetsmärkningen Reko fjärrvärme och har därmed åtagit oss att leva upp till särskilda krav på bland annat öppenhet och information till kunder och omvärld, bland annat när det gäller redovisning av hur vår verksamhet påverkar miljön. Vi står oss i konkurrensen Våra kunder blir ständigt fler. Och även våra kunder arbetar aktivt med energibesparingar, vilket gör att vi idag värmer fler fastigheter utan att öka värmeproduktionen i våra pannor. Detta utgör självklart också en stor miljöfördel. Fjärrvärme är ekonomiskt fördelaktigt och en bekväm och pålitlig energikälla. Vattenfalls fjärrvärme i Motala har en positiv påverkan på närmiljön och bidrar till en bättre global miljö. Välkommen till oss! Vi tar gärna mot grupper och visar upp vår verksamhet.. Ett modernt värmeverk är en avancerad produktionsanläggning och vår erfarenhet är att de flesta tycker att besök är både spännande och lärorikt. Berit Sanded Anläggningschef Vattenfall Värme Motala Miljökontrollant Bureau Veritas Certifiering AB är en av Swedac ackrediterad kontrollant (ackrediteringsnummer 1236) enligt EMS/SS-EN ISO och systematiskt miljöarbete. Bureau Veritas har granskat Vattenfall Värme Motala och konstaterat att företaget har ett ledningssystem som uppfyller kraven enligt SS-EN ISO och AFS 2001:1. 4 VÄRME MOTALA

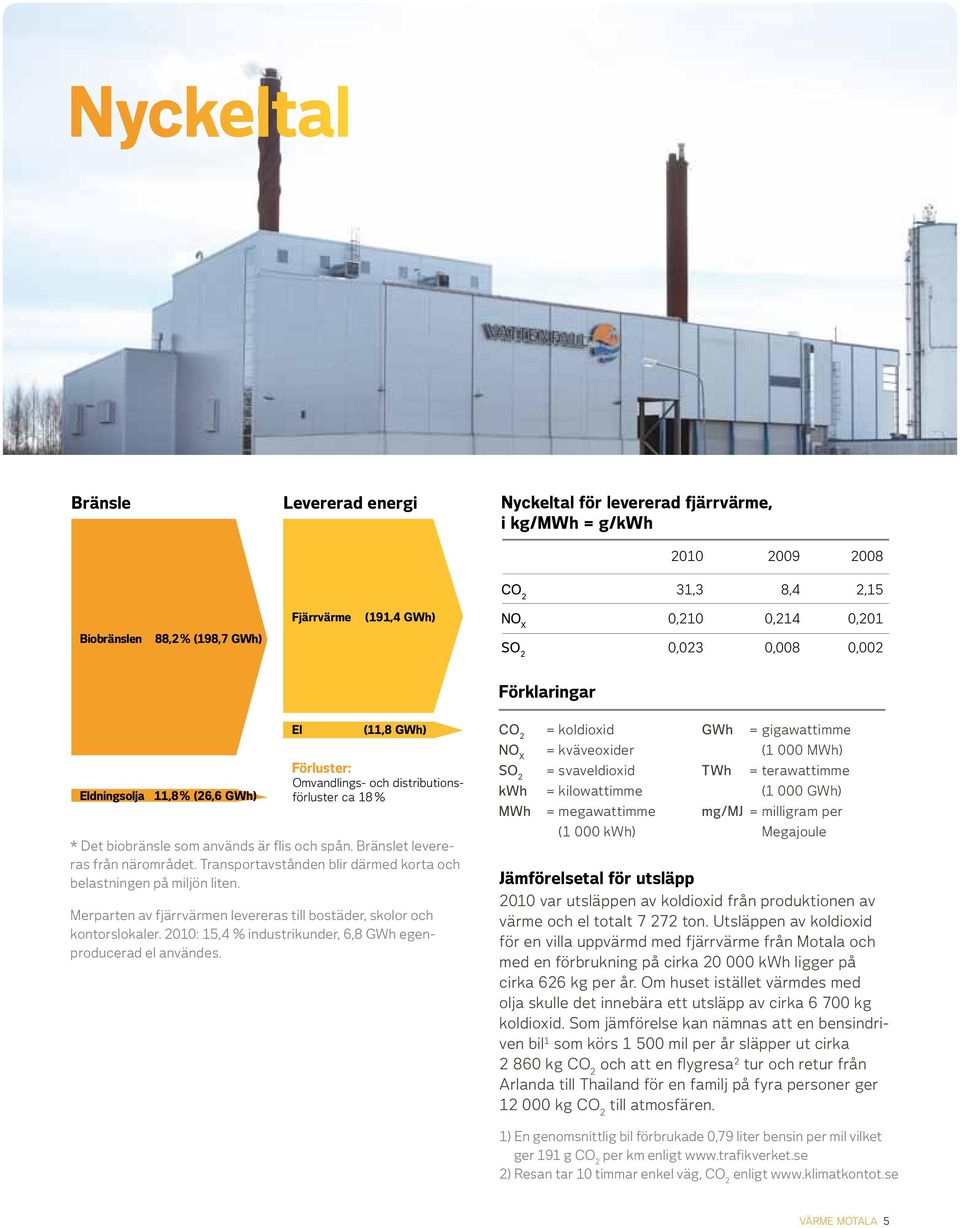

5 Nyckeltal Bränsle Tillfört bränsle Levererad energi Levererad energi Nyckeltal för levererad fjärrvärme, i kg/mwh = g/kwh CO 2 31,3 8,4 2,15 Biobränslen 88,2% (198,7 GWh) Fjärrvärme (191,4 GWh) NO X 0,210 0,214 0,201 SO 2 0,023 0,008 0,002 Förklaringar Eldningsolja 11,8% (26,6 GWh) El (11,8 GWh) Förluster: Omvandlings- och distributionsförluster ca 18 % * Det biobränsle som används är flis och spån. Bränslet levereras från närområdet. Transportavstånden blir därmed korta och belastningen på miljön liten. Merparten av fjärrvärmen levereras till bostäder, skolor och kontorslokaler. 2010: 15,4 % industrikunder, 6,8 GWh egenproducerad el användes. CO 2 NO X SO 2 kwh MWh = koldioxid = kväveoxider = svaveldioxid = kilowattimme = megawattimme (1 000 kwh) GWh = gigawattimme (1 000 MWh) TWh = terawattimme (1 000 GWh) mg/mj = milligram per Megajoule Jämförelsetal för utsläpp 2010 var utsläppen av koldioxid från produktionen av värme och el totalt ton. Utsläppen av koldioxid för en villa uppvärmd med fjärrvärme från Motala och med en förbrukning på cirka kwh ligger på cirka 626 kg per år. Om huset istället värmdes med olja skulle det innebära ett utsläpp av cirka kg koldioxid. Som jämförelse kan nämnas att en bensindriven bil 1 som körs mil per år släpper ut cirka kg CO 2 och att en flygresa 2 tur och retur från Arlanda till Thailand för en familj på fyra personer ger kg CO 2 till atmosfären. 1) En genomsnittlig bil förbrukade 0,79 liter bensin per mil vilket ger 191 g CO 2 per km enligt 2) Resan tar 10 timmar enkel väg, CO 2 enligt VÄRME MOTALA 5

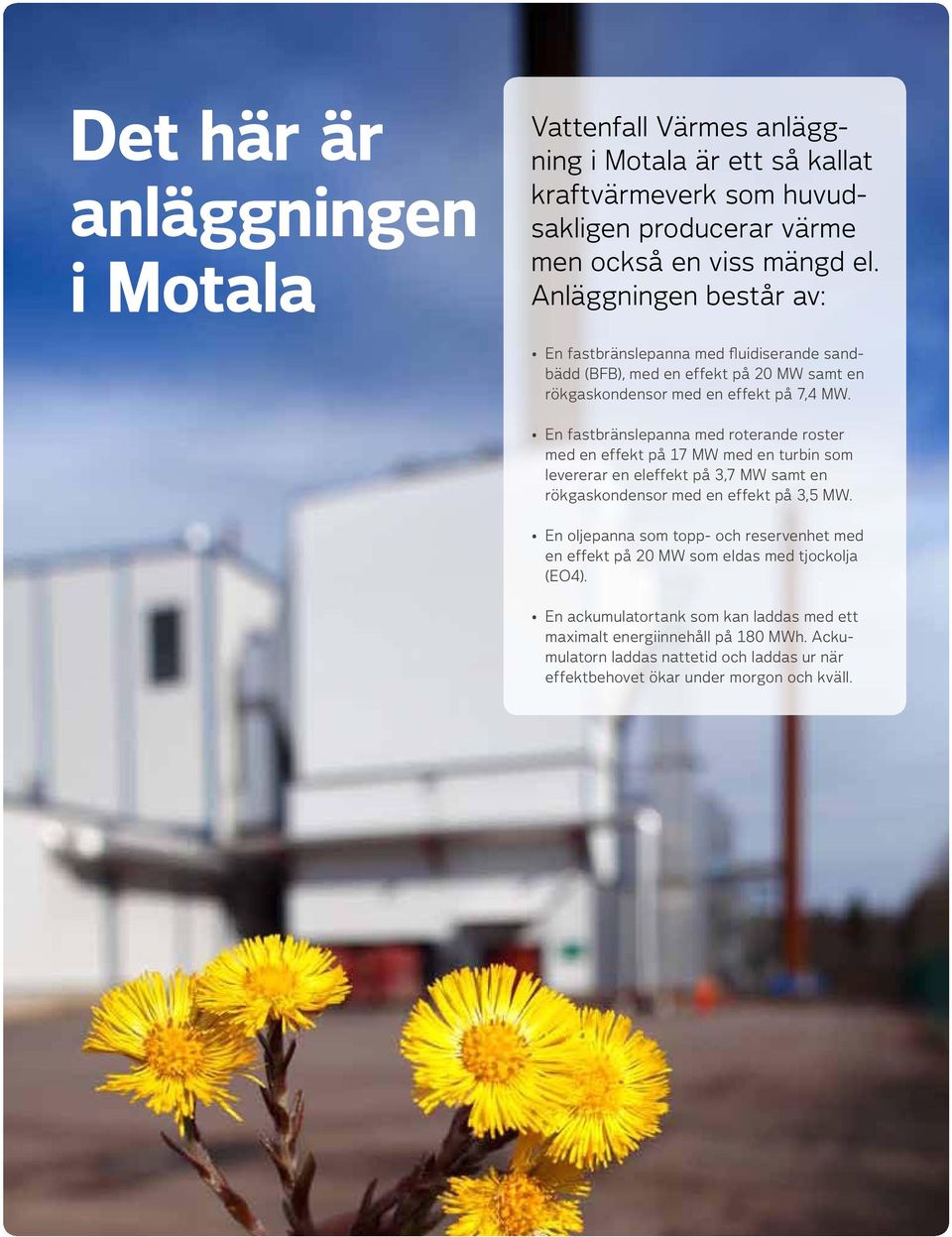

6 Det här är anläggningen i Motala Vattenfall Värmes anläggning i Motala är ett så kallat kraftvärmeverk som huvudsakligen producerar värme men också en viss mängd el. Anläggningen består av: En fastbränslepanna med fluidiserande sandbädd (BFB), med en effekt på 20 MW samt en rökgas kondensor med en effekt på 7,4 MW. En fastbränslepanna med roterande roster med en effekt på 17 MW med en turbin som levererar en eleffekt på 3,7 MW samt en rökgaskondensor med en effekt på 3,5 MW. En oljepanna som topp- och reservenhet med en effekt på 20 MW som eldas med tjockolja (EO4). En ackumulatortank som kan laddas med ett maximalt energiinnehåll på 180 MWh. Ackumulatorn laddas nattetid och laddas ur när effektbehovet ökar under morgon och kväll. 6 VÄRME MOTALA

7 Så kommer värmen till dig Från vår anläggning transporteras varmt vatten via välisolerade rör till fastighetens fjärrvärmecentral. Där överför värmeväxlare det heta vattnet till fastighetens värmesystem som i sin tur ger värme till element och varmvatten i kranarna. Det avkylda fjärrvärmevattnet leds tillbaka till fjärrvärmeverket för att åter värmas upp och pumpas ut i fjärrvärmesystemet igen. Fjärrvärme är flexibelt eftersom vi tillvaratar resurser som annars skulle gå förlorade och flera olika bränslen kan användas. Fjärrvärme är leveranssäkert och tar liten plats i fastigheten. Fastighetens värmesystem I fastighetens slutna värmesystem pumpas vattnet runt. Det värms i värmeväxlaren av fjärrvärmevattnet. Element Uppvärmt fjärrvärmevatten från värmeverket C. Värmeväxlare Avkylt fjärrvärmevatten C går tillbaka till värmeverket för att värmas upp på nytt. Varmvatten Kallvatten från vattenverket Fastighetens värmeväxlare I värmeväxlaren överförs fjärrvärmen till husets värmesystem. De två vattensystemen är helt skilda från varandra. Fjärrvärmevattnet värmer upp kran- och duschvattnet. VÄRME MOTALA 7

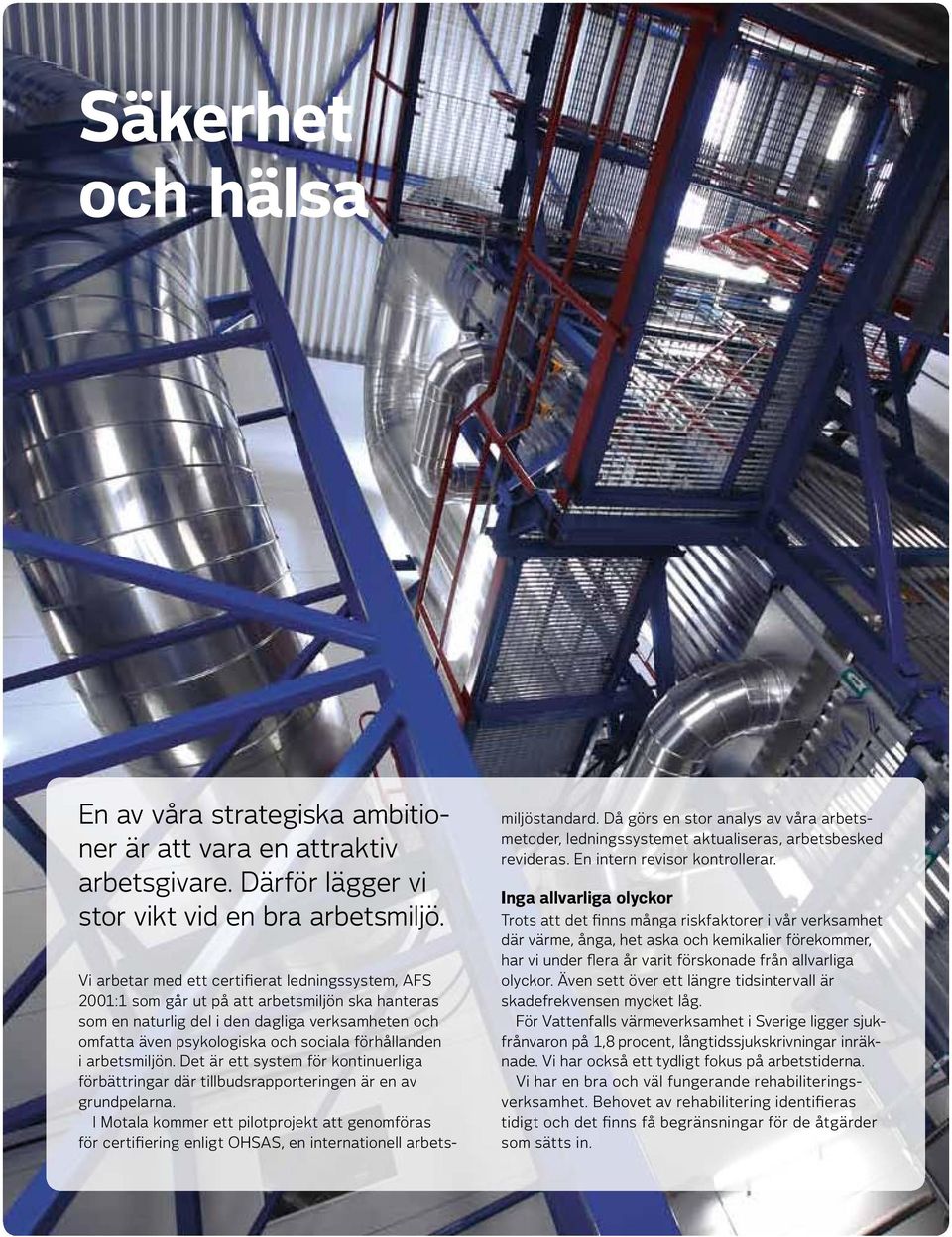

8 Säkerhet och hälsa En av våra strategiska ambitioner är att vara en attraktiv arbetsgivare. Därför lägger vi stor vikt vid en bra arbetsmiljö. Vi arbetar med ett certifierat ledningssystem, AFS 2001:1 som går ut på att arbetsmiljön ska hanteras som en naturlig del i den dagliga verksamheten och omfatta även psykologiska och sociala förhållanden i arbetsmiljön. Det är ett system för kontinuerliga förbättringar där tillbudsrapporteringen är en av grundpelarna. I Motala kommer ett pilotprojekt att genomföras för certifiering enligt OHSAS, en internationell arbetsmiljöstandard. Då görs en stor analys av våra arbetsmetoder, ledningssystemet aktualiseras, arbetsbesked revideras. En intern revisor kontrollerar. Inga allvarliga olyckor Trots att det finns många riskfaktorer i vår verksamhet där värme, ånga, het aska och kemikalier förekommer, har vi under flera år varit förskonade från allvarliga olyckor. Även sett över ett längre tidsintervall är skadefrekvensen mycket låg. För Vattenfalls värmeverksamhet i Sverige ligger sjuk - frånvaron på 1,8 procent, långtidssjukskrivningar inräknade. Vi har också ett tydligt fokus på arbetstiderna. Vi har en bra och väl fungerande rehabiliteringsverksamhet. Behovet av rehabilitering identifieras tidigt och det finns få begränsningar för de åtgärder som sätts in. 8 VÄRME MOTALA

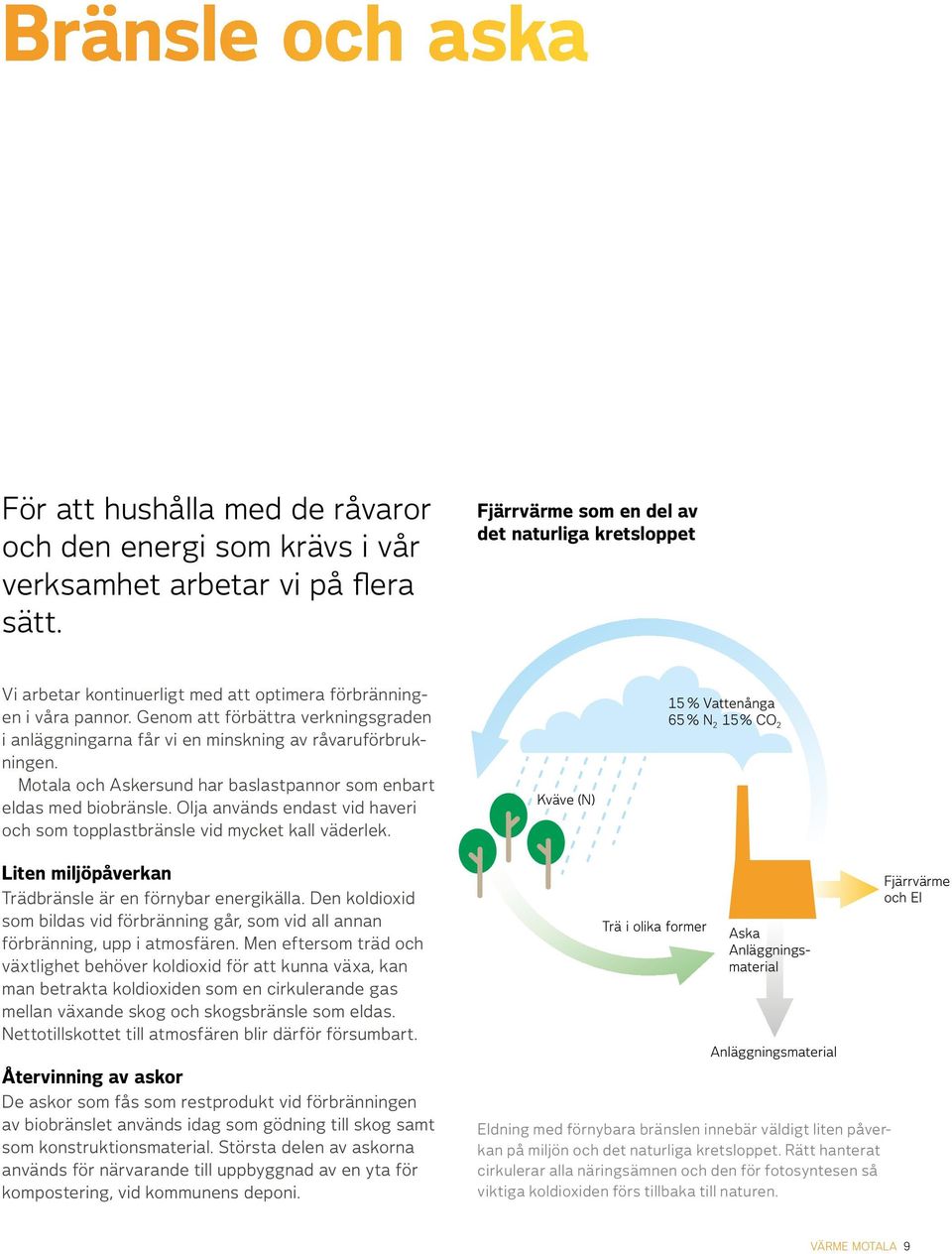

9 Bränsle och aska För att hushålla med de rå varor och den energi som krävs i vår verksamhet arbetar vi på flera sätt. Fjärrvärme som en del av det naturliga kretsloppet Vi arbetar kontinuerligt med att optimera förbränningen i våra pannor. Genom att förbättra verkningsgraden i anläggningarna får vi en minskning av råvaruförbrukningen. Motala och Askersund har baslastpannor som enbart eldas med biobränsle. Olja används endast vid haveri och som topplastbränsle vid mycket kall väderlek. Kväve (N) 15 % Vattenånga 65 % N 2 15% CO 2 Liten miljöpåverkan Trädbränsle är en förnybar energikälla. Den koldioxid som bildas vid förbränning går, som vid all annan förbränning, upp i atmosfären. Men eftersom träd och växtlighet behöver koldioxid för att kunna växa, kan man betrakta koldioxiden som en cirkulerande gas mellan växande skog och skogsbränsle som eldas. Nettotillskottet till atmosfären blir därför försumbart. Återvinning av askor De askor som fås som restprodukt vid förbränningen av biobränslet används idag som gödning till skog samt som konstruktionsmaterial. Största delen av askorna används för närvarande till uppbyggnad av en yta för kompostering, vid kommunens deponi. Trä i olika former Aska Anläggningsmaterial Anläggningsmaterial Eldning med förnybara bränslen innebär väldigt liten påverkan på miljön och det naturliga kretsloppet. Rätt hanterat cirkulerar alla näringsämnen och den för fotosyntesen så viktiga koldioxiden förs tillbaka till naturen. Fjärrvärme och El VÄRME MOTALA 9

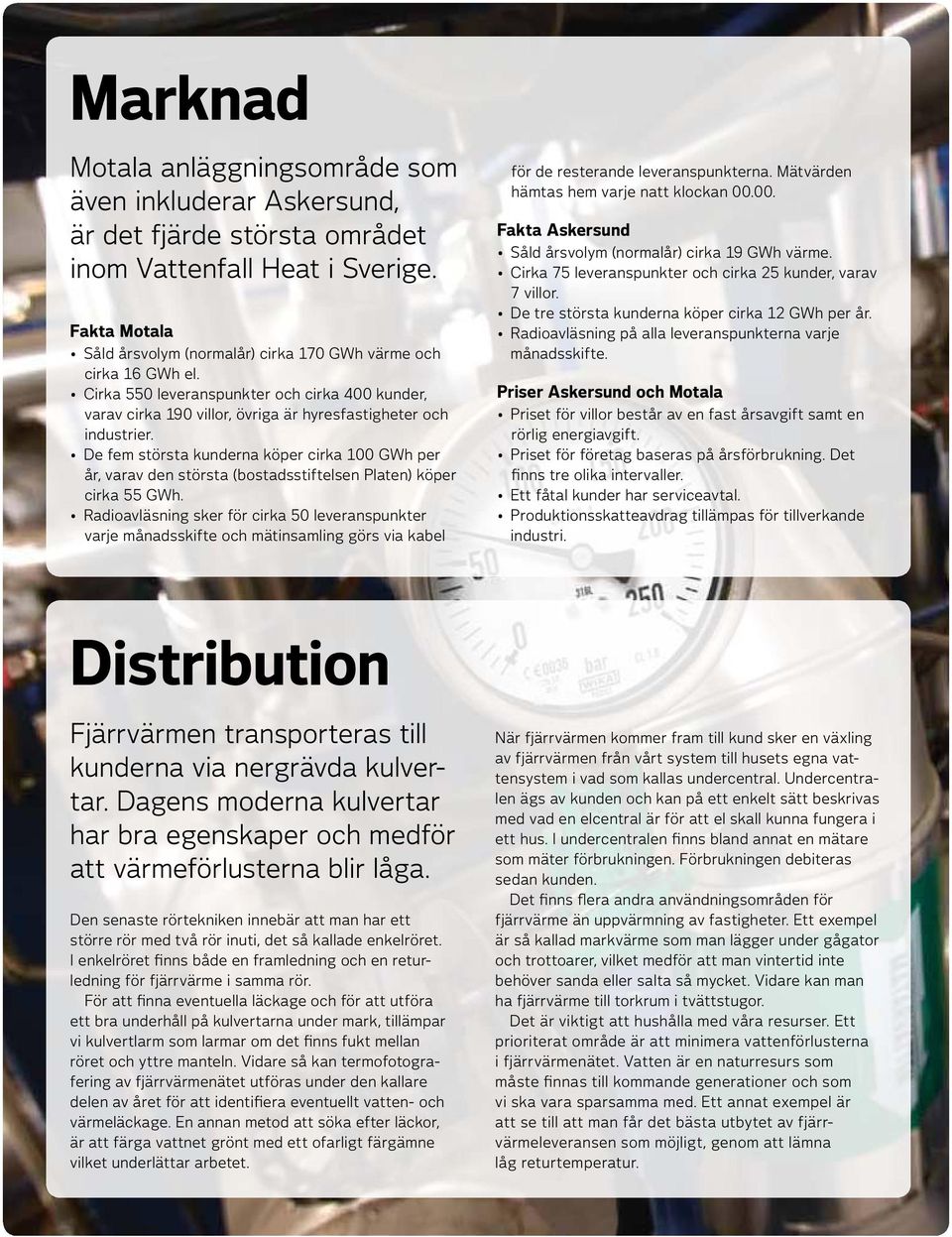

10 Marknad Motala anläggningsområde som även inkluderar Askersund, är det fjärde största området inom Vattenfall Heat i Sverige. Fakta Motala Såld årsvolym (normalår) cirka 170 GWh värme och cirka 16 GWh el. Cirka 550 leveranspunkter och cirka 400 kunder, varav cirka 190 villor, övriga är hyresfastigheter och industrier. De fem största kunderna köper cirka 100 GWh per år, varav den största (bostadsstiftelsen Platen) köper cirka 55 GWh. Radioavläsning sker för cirka 50 leveranspunkter varje månadsskifte och mätinsamling görs via kabel för de resterande leveranspunkterna. Mätvärden hämtas hem varje natt klockan Fakta Askersund Såld årsvolym (normalår) cirka 19 GWh värme. Cirka 75 leveranspunkter och cirka 25 kunder, varav 7 villor. De tre största kunderna köper cirka 12 GWh per år. Radioavläsning på alla leveranspunkterna varje månadsskifte. Priser Askersund och Motala Priset för villor består av en fast årsavgift samt en rörlig energiavgift. Priset för företag baseras på årsförbrukning. Det finns tre olika intervaller. Ett fåtal kunder har serviceavtal. Produktionsskatteavdrag tillämpas för tillverkande industri. Distribution Fjärrvärmen transporteras till kunderna via nergrävda kulvertar. Dagens moderna kulvertar har bra egenskaper och medför att värmeförlusterna blir låga. Den senaste rörtekniken innebär att man har ett större rör med två rör inuti, det så kallade enkel röret. I enkelröret finns både en framledning och en returledning för fjärrvärme i samma rör. För att finna eventuella läckage och för att utföra ett bra underhåll på kulvertarna under mark, tillämpar vi kulvertlarm som larmar om det finns fukt mellan röret och yttre manteln. Vidare så kan termofotografering av fjärrvärmenätet utföras under den kallare delen av året för att identifiera eventuellt vatten- och värmeläckage. En annan metod att söka efter läckor, är att färga vattnet grönt med ett ofarligt färgämne vilket underlättar arbetet. När fjärrvärmen kommer fram till kund sker en växling av fjärrvärmen från vårt system till husets egna vattensystem i vad som kallas undercentral. Undercentralen ägs av kunden och kan på ett enkelt sätt beskrivas med vad en elcentral är för att el skall kunna fungera i ett hus. I undercentralen finns bland annat en mätare som mäter förbrukningen. Förbrukningen debiteras sedan kunden. Det finns flera andra användningsområden för fjärrvärme än uppvärmning av fastigheter. Ett exempel är så kallad markvärme som man lägger under gågator och trottoarer, vilket medför att man vintertid inte behöver sanda eller salta så mycket. Vidare kan man ha fjärrvärme till torkrum i tvättstugor. Det är viktigt att hushålla med våra resurser. Ett prioriterat område är att minimera vattenförlusterna i fjärrvärmenätet. Vatten är en naturresurs som måste finnas till kommande generationer och som vi ska vara sparsamma med. Ett annat exempel är att se till att man får det bästa utbytet av fjärrvärmeleveransen som möjligt, genom att lämna låg retur temperatur. 10 VÄRME MOTALA

11 Fjärrvärme en viktig del av kommunens miljöarbete Motalas mål är att sänka koldioxidutsläppen per invånare med 40 procent fram till år Miljösamordnaren Marie Hägglund menar att fjärrvärme har en viktig roll att spela i kommunens klimatarbete. Det är positivt att fjärrvärmen i Motala produceras med förnybara bränslen och att det även finns kraftvärmeverk som producerar el. I ett globalt perspektiv bidrar det till att minska koldioxidutsläppen eftersom den elen ersätter el producerad i kolkondenskraftverk på kontinenten, säger hon. Kommunens miljömål har bland annat lett till en satsning för att göra kommunens fastigheter mer energieffektiva och klimatsmarta, där olja ska ersättas med i första hand fjärrvärme. Dessutom ska kommunens anställda utbildas i hur de själva kan bidra till mindre klimatpåverkan på jobbet och hemma. Bra om fler ansluts Vi ser gärna att fjärrvärmen blir uppvärmningskälla för en ännu större andel av fastigheterna i Motala och då särskilt att fastigheter med direktverkande el byter till fjärrvärme. Det är bra för miljön och ett enkelt och tryggt alternativ för uppvärmning, säger Marie Hägglund. Marie Hägglund, miljösamordnare i Motala kommun. VÄRME MOTALA 11

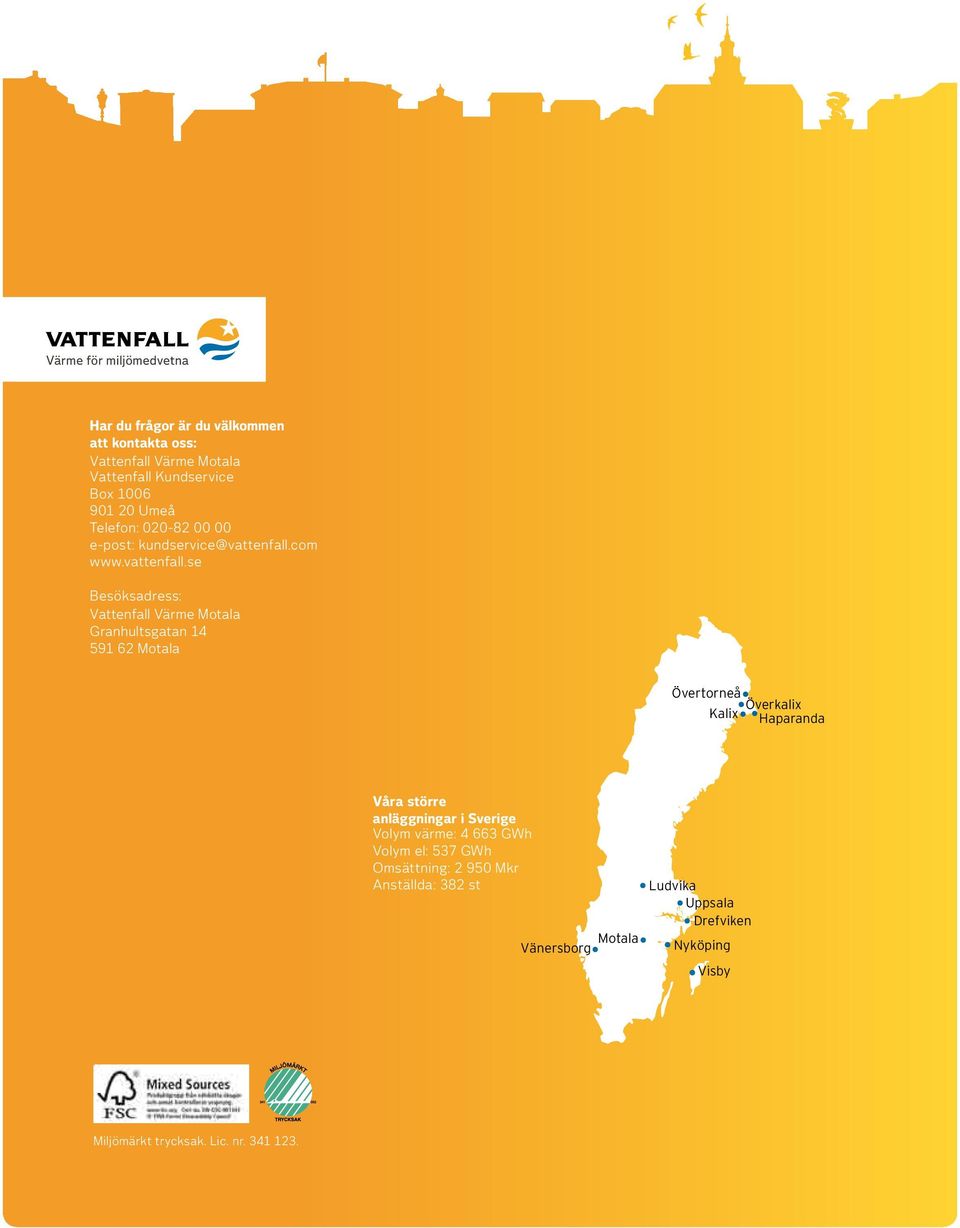

12 Värme för miljömedvetna Har du frågor är du välkommen att kontakta oss: Vattenfall Värme Motala Vattenfall Kundservice Box Umeå Telefon: e-post: Besöksadress: Vattenfall Värme Motala Granhultsgatan Motala Övertorneå Överkalix Kalix Haparanda Våra större anläggningar i Sverige Volym värme: GWh Volym el: 537 GWh Omsättning: Mkr Anställda: 382 st Motala Vänersborg Ludvika Uppsala Drefviken Nyköping Visby Miljömärkt trycksak. Lic. nr
