VATTENFALL HEAT NYKÖPING Säkerhet, hälsa och miljö 2009

Transkript

1 VATTENFALL HEAT NYKÖPING Säkerhet, hälsa och miljö 2009»Leif Eriksson, villakund och miljöhjälte, central villagata i Nyköping«VÄRME FÖR MILJÖMEDVETNA

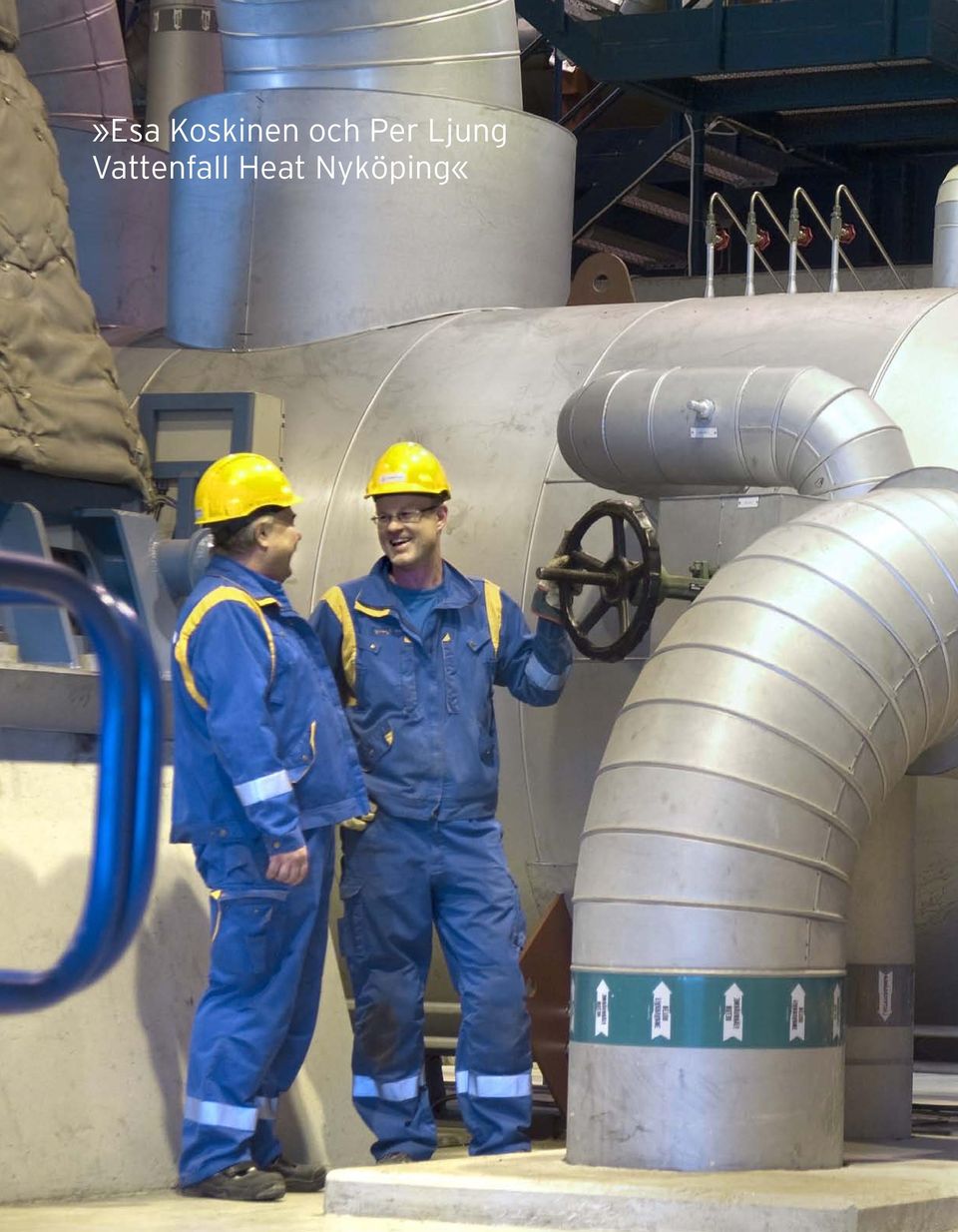

2 »Esa Koskinen och Per Ljung Vattenfall Heat Nyköping«

3 »Bo Jonsson, kund och miljöhjälte, från samfällighetsföreningen Stenkulla i Nyköping«

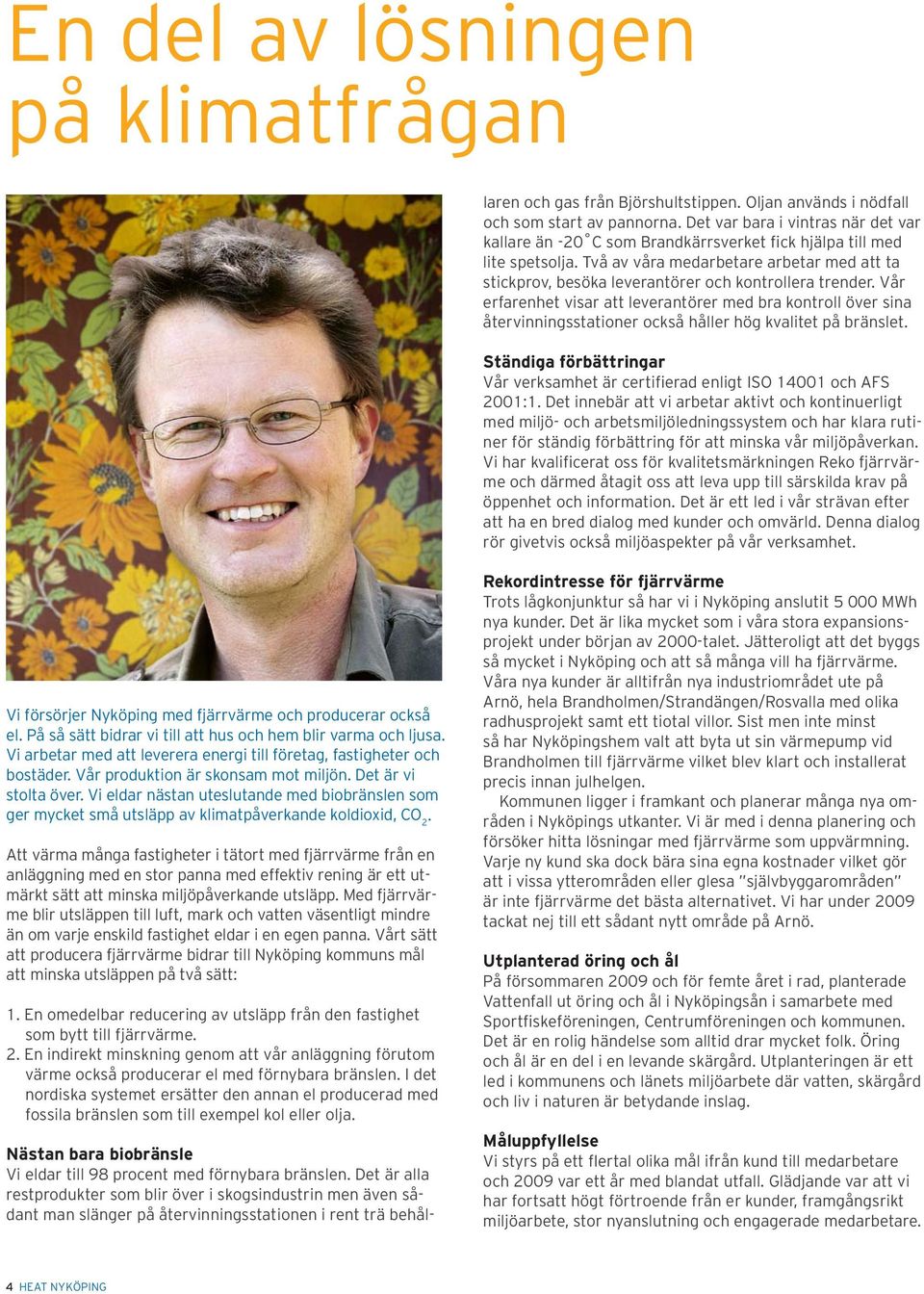

4 En del av lösningen på klimatfrågan Nästan bara biobränsle Vi eldar till 98 procent med förnybara bränslen. Det är alla restprodukter som blir över i skogsindustrin men även sådant man slänger på återvinningsstationen i rent trä behållaren och gas från Björshultstippen. Oljan används i nödfall och som start av pannorna. Det var bara i vintras när det var kallare än -20 C som Brandkärrsverket fick hjälpa till med lite spetsolja. Två av våra medarbetare arbetar med att ta stickprov, besöka leverantörer och kontrollera trender. Vår erfarenhet visar att leverantörer med bra kontroll över sina återvinningsstationer också håller hög kvalitet på bränslet. Ständiga förbättringar Vår verksamhet är certifierad enligt ISO och AFS 2001:1. Det innebär att vi arbetar aktivt och kontinuerligt med miljö- och arbetsmiljöledningssystem och har klara rutiner för ständig förbättring för att minska vår miljöpåverkan. Vi har kvalificerat oss för kvalitetsmärkningen Reko fjärrvärme och därmed åtagit oss att leva upp till särskilda krav på öppenhet och information. Det är ett led i vår strävan efter att ha en bred dialog med kunder och omvärld. Denna dialog rör givetvis också miljöaspekter på vår verksamhet. Vi försörjer Nyköping med fjärrvärme och producerar också el. På så sätt bidrar vi till att hus och hem blir varma och ljusa. Vi arbetar med att leverera energi till företag, fastigheter och bostäder. Vår produktion är skonsam mot miljön. Det är vi stolta över. Vi eldar nästan uteslutande med biobränslen som ger mycket små utsläpp av klimatpåverkande koldioxid, CO 2. Att värma många fastigheter i tätort med fjärrvärme från en anläggning med en stor panna med effektiv rening är ett utmärkt sätt att minska miljöpåverkande utsläpp. Med fjärrvärme blir utsläppen till luft, mark och vatten väsentligt mindre än om varje enskild fastighet eldar i en egen panna. Vårt sätt att producera fjärrvärme bidrar till Nyköping kommuns mål att minska utsläppen på två sätt: 1. En omedelbar reducering av utsläpp från den fastighet som bytt till fjärrvärme. 2. En indirekt minskning genom att vår anläggning förutom värme också producerar el med förnybara bränslen. I det nordiska systemet ersätter den annan el producerad med fossila bränslen som till exempel kol eller olja. Rekordintresse för fjärrvärme Trots lågkonjunktur så har vi i Nyköping anslutit MWh nya kunder. Det är lika mycket som i våra stora expansionsprojekt under början av 2000-talet. Jätteroligt att det byggs så mycket i Nyköping och att så många vill ha fjärrvärme. Våra nya kunder är alltifrån nya industriområdet ute på Arnö, hela Brandholmen/Strandängen/Rosvalla med olika radhusprojekt samt ett tiotal villor. Sist men inte minst så har Nyköpingshem valt att byta ut sin värmepump vid Brandholmen till fjärrvärme vilket blev klart och installerat precis innan julhelgen. Kommunen ligger i framkant och planerar många nya områden i Nyköpings utkanter. Vi är med i denna planering och försöker hitta lösningar med fjärrvärme som uppvärmning. Varje ny kund ska dock bära sina egna kostnader vilket gör att i vissa ytterområden eller glesa självbyggarområden är inte fjärrvärme det bästa alternativet. Vi har under 2009 tackat nej till ett sådant nytt område på Arnö. Utplanterad öring och ål På försommaren 2009 och för femte året i rad, planterade Vattenfall ut öring och ål i Nyköpingsån i samarbete med Sportfiskeföreningen, Centrumföreningen och kommunen. Det är en rolig händelse som alltid drar mycket folk. Öring och ål är en del i en levande skärgård. Utplanteringen är ett led i kommunens och länets miljöarbete där vatten, skärgård och liv i naturen är betydande inslag. Måluppfyllelse Vi styrs på ett flertal olika mål ifrån kund till medarbetare och 2009 var ett år med blandat utfall. Glädjande var att vi har fortsatt högt förtroende från er kunder, framgångsrikt miljöarbete, stor nyanslutning och engagerade medarbetare. 4 HEAT NYKÖPING

5 Året började dock besvärligt till följd av lågkonjunkturen som skapade bränslebrist och vi fick till och med elda med kol vilket inte hänt på 6 år. Det och olja har ökat våra CO 2 - utsläpp jämfört med 2008 men de ligger fortfarande mycket lågt jämfört med omvärld och alternativen. Våra andra miljömål som minskade NO X -utsläpp, minskad egenanvändning av el och vatten gick dock mycket bättre. Hela personalen har varit delaktig i detta arbete och vi har vänt och vridit på det mesta. Jag tror alla blev överraskade över hur mycket det går att göra bara man fokuserar, sätter mål och följer upp. Så långt har vi genomfört åtgärder som sparat cirka MWh el vilket motsvarar uppvärmningen av 100 villor och m 3 vatten vilket motsvarar årsförbrukning till lika många hushåll. Det har även visat sig att vi i förlängningen kan bli självförsörjande på vatten genom att återvinna vattenångan i skorstenen ytterliggare. Det är alltså vattnet i bränslet som blir nytt vatten till panna och fjärrvärmenät efter några reningssteg. Visst låter det spännande! Miljöprövning I november 2009 fick vi ett nytt miljötillstånd för Idbäcksverket. Det gör att vi kan följa med i de utbyggnadsplaner som kommunen har på kort och lång sikt. Vi kommer även att få elda flera olika bränslen för att vara flexibla under minst tio år framöver. Dock inte hushållsavfall där det idag finns mer förbränningskapacitet i Sverige än tillgång på avfall. Ett nytt miljötillstånd innebär även hårdare krav på verksamheten men det ligger helt i linje med vår interna miljöpolicy. Vi har i samband med miljöprövningen genomlyst hela verksamheten och visat att vi använder bästa möjliga teknik för minsta möjliga miljöpåverkan. Per Ljung Chef Vattenfall Heat Nyköping Miljökontrollant Bureau Veritas Certifiering AB är en av Swedac ackrediterad kontrollant (ackrediteringsnummer 1236) enligt EMS/SS-EN ISO och systematiskt miljöarbete. Bureau Veritas har granskat Vattenfall Heat Nyköping och konstaterat att företaget har ett ledningssystem som uppfyller kraven enligt SS-EN ISO och AFS 2001:1. 5 HEAT NYKÖPING

6 Nyckeltal Bränsle Levererad energi Nyckeltal för levererad fjärrvärme 2009, i kg/mwh = g/kwh CO 2 8,5 3,6 6,6 3,5 NO X 0,15 0,2 0,2 0,2 Returträ 77% (430 GWh) Fjärrvärme 57% (273 GWh) SO 2 0,04 0,07 0,05 0,08 Stoft 0,003 0,001 0,001 0,01 För kommentarer till årets värden, se diagrammen på sidan 7. Skogsflis 20% (112 GWh) Fossila bränslen 2% (14 GWh) Återkylare 17% (82 GWh) El 26% (125 GWh) Förklaringar Förklaringar CO 2 = koldioxid NO X = kväveoxider SO 2 = svaveldioxid kwh = kilowattimme MWh = megawattimme (1 000 kwh) GWh = gigawattimme (1 000 MWh) TWh = terawattimme (1 000 GWh) mg/mj = milligram per Megajoule Deponigas 1% (5 GWh) Förluster: Omvandlings- och distributionsförluster inklusive egenförbrukning av el och värme 17 % Värmeförluster uppstår under produktion och vid distribution. Förlusterna är låga för denna typ av anläggning och distributionsnät. Jämförelsetal för utsläpp Ett hus med en årsförbrukning på kwh fjärrvärme släpper ut så lite som 128 kg fossil CO 2, 2,3 kg NO X och 0,6 kg SO 2 under ett år. Som jämförelse kan nämnas att en bensindriven bil som kör mil per år släpper ut cirka kg CO 2 och att en flygresa tur och retur till Kalifornien, USA, för en familj på fyra personer släpper ut kg CO 2 till atmosfären. Vår verksamhet är ren energi Fastighetens värmesystem I fastighetens slutna värmesystem pumpas vattnet runt. Det värms i värmeväxlaren av fjärrvärmevattnet. - Så kommer värmen till dig Det varma vattnet från vår anläggning transporteras via välisolerade rör till fastighetens fjärrvärmecentral vars värmeväxlare växlar över det heta vattnet till fastighetens värmesystem som i sin tur ger värme till element och varmvatten i kranarna. Det avkylda vattnet går sedan tillbaka via värmeväxlaren till vår anläggning för att åter värmas upp och åter skickas ut i fjärrvärmesystemet. Fjärrvärme är flexibelt eftersom vi tillvaratar resurser som annars skulle gå förlorade och flera olika bränslen kan användas. Fjärrvärme är leveranssäkert och tar liten plats i fastigheten. Uppvärmt fjärrvärmevatten från värmeverket C. Avkylt fjärrvärmevatten C går tillbaka till värmeverket för att värmas upp på nytt. Värmeväxlare Varmvatten. Kallvatten från vattenverket. Fastighetens värmeväxlare I värmeväxlaren överförs fjärrvärmen till husets värmesystem. De två vattensystemen är helt skilda från varandra. Element Fjärrvärmevattnet värmer upp kran- och duschvattnet. 6 HEAT NYKÖPING

7 Säkerhet och hälsa En av våra strategiska ambitioner är att vara en attraktiv arbetsgivare. Därför lägger vi stor vikt vid en bra arbetsmiljö. Vi arbetar med ett certifierat ledningssystem, AFS 2001:1 som går ut på att arbetsmiljön ska hanteras som en naturlig del i den dagliga verksamheten och omfatta även de psykologiska och sociala förhållanden i arbetsmiljön. Det är ett system för kontinuerliga förbättringar där tillbudsrapporteringen är en av grundpelarna. Det finns många riskfaktorer i vår verksamhet där värme, ånga, het aska och kemikalier som lut och syra förekommer. Vi har under flera år varit förskonade från olyckor. Under 2009 hade vi dock tre olyckor varav en drabbade en entreprenör. Över ett längre tidsspann ligger vi ändå bra till och vi har noll olyckor i vårt målkort även för Sjukfrånvaron ligger under tre procent inklusive långtidssjukskrivna och trenden är nedåtgående. Det gäller även för övertid som under 2009 i snitt var 60 timmar per anställd och ingen hade mer än 200 timmar. Vi har en bra rehabiliteringsverksamhet. Behovet av rehabilitering identifieras tidigt och det finns få begränsningar för de åtgärder som sätts in. Alla bilar som används i vår verksamhet har alkolås vilket är en självklarhet idag. Glädjande under 2009 var det fortsatt höga engagemanget i den årliga medarbetarundersökningen. I ett index med 100 möjliga hade vi ett utfall på 84. Vi nådde inte riktigt upp till rekordet 94 som vi hade 2008 men inte långt ifrån. Miljötrender för Vattenfall Heat Nyköping Rekordlåga utsläpp av gödande ämnen Den nya vattenreningsutrustningen som installerades 2006 började under 2009 nå acceptabel tillgänglighet. Det är ny teknik som avskiljer metaller och kväve med membranteknik varefter kvävet återvinns och det renade vattnet går till Kilaån. Under 2009 hade vi både låga kväveutsläpp i skorstenen och i vattnet förutom lägre metallnivåer än någonsin. Försurande utsläpp NO X -utsläppen i Nyköping har både historiskt och i nutid varit låga. I jämförelse med NO X -medeltalet för Sverige, har vi alltid legat under. Ökningen 2005 beror på att den installerade katalysatorn för NO X -reduktion smutsades ner av biobränslen utan kolinblandning och togs bort. Under 2009 har vi förfinat reglertekniken och reducerat utsläppen ytterligare. Detta arbete fortsätter under 2010 med ny utrustning. Minskad klimatpåverkan De fossila CO 2 -utsläppen har kontinuerligt minskat. Den stora förändringen kom 2004, då allt kol ersattes med förnybara bränslen. Under januari 2009 fick vi dock brist på bränsle och fick elda både olja och kol för att producera värme. Jämfört med omvärlden var det små mängder men för Idbäcksverket blev det nästan dubbelt så mycket CO 2 som Den el som produceras ersätter fossilbaserad el. Påverkan av detta varierar beroende på beräkningssätt*. * Elforsk rapport Kväve (N) till luft och kväve till vatten NO X till luft mg/mj Kväve till vatten (ton) Koldioxid (CO 2 ) reduktion Nyköping Ton (CO 2 ) NO X medel hela Sverige NO X Nyköping Kväve till vatten CO 2 pga ersatt fossil el Fossil CO 2 7 HEAT NYKÖPING Koldioxid (CO 2 ) reduktion Nyköping Ton (CO 2 )

8 Bränsle och aska Vi arbetar på flera sätt för att hushålla med de råvaror och den energi vår verksamhet kräver för att leverera våra produkter. Att förbättra verkningsgraden i våra anläggningar är ett sätt att minska råvaruförbrukningen. Vi arbetar kontinuerligt med att finna en mer optimal förbränning i våra pannor för att höja verkningsgraden. Arbetet utförs till största delen av vår egen personal och till viss del av leverantörsspecialister. Nästan ingen olja alls Den stora baslastpannan eldas enbart med förnybara bränslen. Vid störningar kan två äldre pannor nyttjas som även de eldas med förnybara bränslen. Olja används endast som haveri- och startbränsle. Få fjärrvärmeanläggningar i Sverige använder så små mängder olja som Vattenfall Heat i Nyköping. Vi använder normalt under 1%. För 2009 blev det dock 2% på grund av bränslebrist i januari vilket även gjorde att de specifika koldioxidutsläppen steg till 8,5 g/kwh jämfört med övriga som i snitt använder 75 g/kwh. Vi kommer inför vintern 2009/2010 att bygga större lager med biobränsle för att undvika liknande situation igen. Minskad andel returträ Trä från rivningshus får inte deponeras. Att använda det som bränsle är idag det enda sättet att ta hand om det. Vi köper allt vi kan få tag på lokalt, men även från Stockholmsregionen och Västkusten. Vi köper en mindre mängd returträ från Norge och Holland. Till Nyköping kommer bränslet med båt via Oxelösund eller lastbil. Returträtillgången minskade drastiskt på grund av lågkonjunkturen under inledningen av Vi hade därför en lägre andel än 2008 i vår bränslemix och en större andel färska skogsrestprodukter. Detta förhållande kan snabbt förändras i takt med byggkonjunkturen, nya lagar eller regler. Därför gäller det att ha en bränsleflexibel anläggning. Effektivare resurshushållning genom fortsatt användning av askor Den aska som fås som restprodukt i förbränningen återanvänds. För närvarande används huvuddelen för att bygga en lageryta på kommunens tipp och för sluttäckning av avfall på deponin. Vi kontrollerar kontinuerligt askans kvalitet genom provtagning på varje utgående lastbil. Skulle någon del inte klara kraven körs den till kalkbrott i Norge för stabilisering och deponering. Vattenförbrukning Under året har m 3 vatten tillförts Idbäcksverket vilket är en minskning med m 3 jämfört med Åtgärderna ger dock en helårseffekt av minst m 3 vilket är mycket glädjande. Målprogrammet för reduktion fortsätter även under 2010 och det långsiktiga målet är att kunna återanvända så mycket av fukten i bränslet att inget stadsvatten skall behöva tillföras Idbäcksverket. Nätförlusterna är fortfarande så små att det är svårt att mäta dem. Fjärrvärme som en del av det naturliga kretsloppet 15% Vattenånga 65% N 2 15% CO 2 Kväve ( N) Fjärrvärme och El Trä i olika former Aska Anläggningsmaterial Anläggningsmaterial Eldning med förnybara bränslen innebär väldigt liten påverkan på miljön och det naturliga kretsloppet. Rätt hanterat cirkulerar alla näringsämnen och den för fotosyntesen så viktiga koldioxiden förs tillbaka till naturen. 8 HEAT NYKÖPING

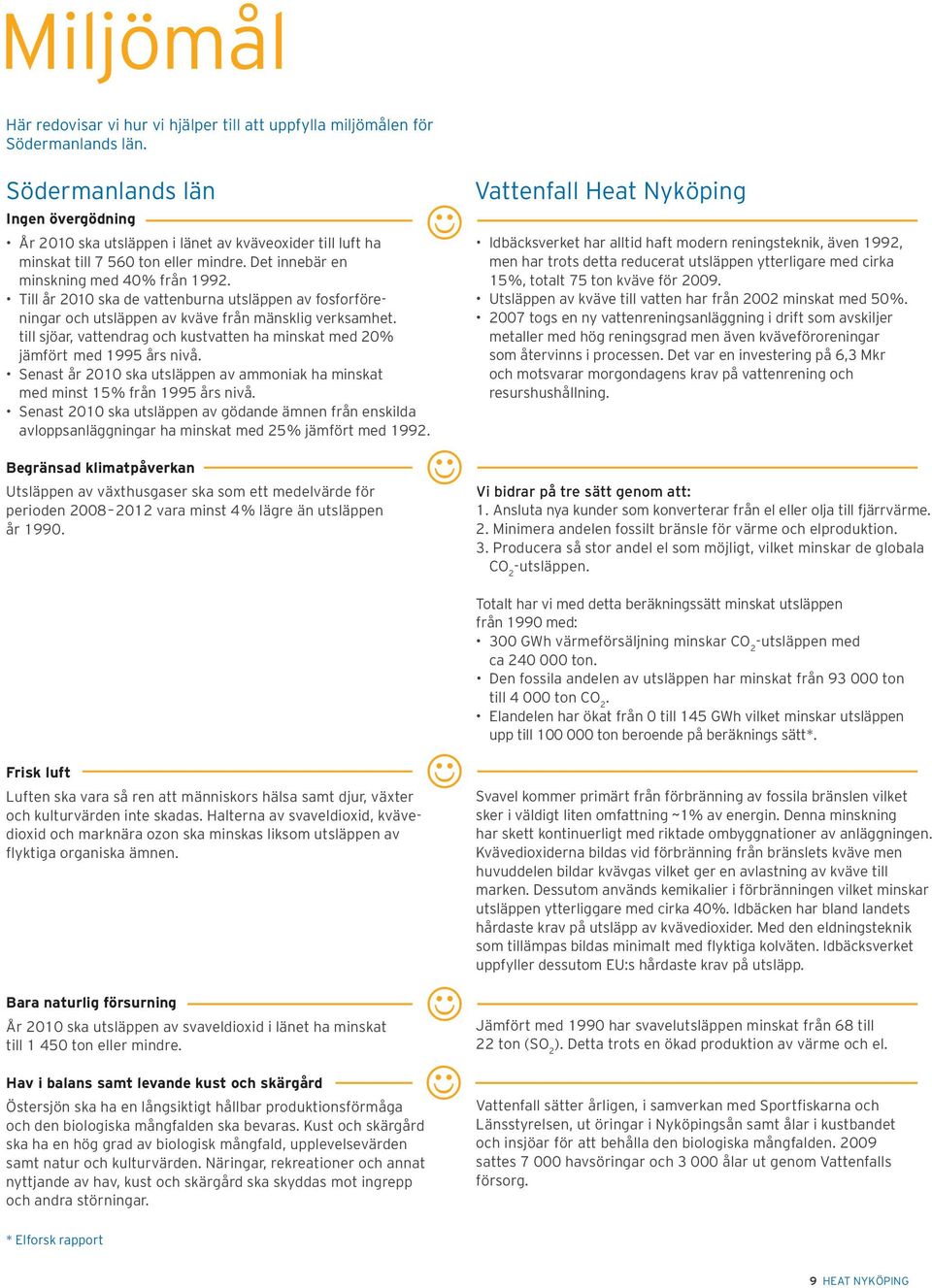

9 Miljömål Här redovisar vi hur vi hjälper till att uppfylla miljömålen för Södermanlands län. Södermanlands län Ingen övergödning År 2010 ska utsläppen i länet av kväveoxider till luft ha minskat till ton eller mindre. Det innebär en minskning med 40% från Till år 2010 ska de vattenburna utsläppen av fosforföreningar och utsläppen av kväve från mänsklig verksamhet. till sjöar, vattendrag och kustvatten ha minskat med 20% jämfört med 1995 års nivå. Senast år 2010 ska utsläppen av ammoniak ha minskat med minst 15% från 1995 års nivå. Senast 2010 ska utsläppen av gödande ämnen från enskilda avloppsanläggningar ha minskat med 25% jämfört med Begränsad klimatpåverkan Utsläppen av växthusgaser ska som ett medelvärde för perioden vara minst 4% lägre än utsläppen år J J Vattenfall Heat Nyköping Idbäcksverket har alltid haft modern reningsteknik, även 1992, men har trots detta reducerat utsläppen ytterligare med cirka 15%, totalt 75 ton kväve för Utsläppen av kväve till vatten har från 2002 minskat med 50% togs en ny vattenreningsanläggning i drift som avskiljer metaller med hög reningsgrad men även kväveföroreningar som återvinns i processen. Det var en investering på 6,3 Mkr och motsvarar morgondagens krav på vattenrening och resurshushållning. Vi bidrar på tre sätt genom att: 1. Ansluta nya kunder som konverterar från el eller olja till fjärrvärme. 2. Minimera andelen fossilt bränsle för värme och elproduktion. 3. Producera så stor andel el som möjligt, vilket minskar de globala CO 2 -utsläppen. Frisk luft Luften ska vara så ren att människors hälsa samt djur, växter och kulturvärden inte skadas. Halterna av svaveldioxid, kvävedioxid och marknära ozon ska minskas liksom utsläppen av flyktiga organiska ämnen. Bara naturlig försurning År 2010 ska utsläppen av svaveldioxid i länet ha minskat till ton eller mindre. Hav i balans samt levande kust och skärgård Östersjön ska ha en långsiktigt hållbar produktionsförmåga och den biologiska mångfalden ska bevaras. Kust och skärgård ska ha en hög grad av biologisk mångfald, upplevelsevärden samt natur och kulturvärden. Näringar, rekreationer och annat nyttjande av hav, kust och skärgård ska skyddas mot ingrepp och andra störningar. J J J Totalt har vi med detta beräkningssätt minskat utsläppen från 1990 med: 300 GWh värmeförsäljning minskar CO 2 -utsläppen med ca ton. Den fossila andelen av utsläppen har minskat från ton till ton CO 2. Elandelen har ökat från 0 till 145 GWh vilket minskar utsläppen upp till ton beroende på beräknings sätt*. Svavel kommer primärt från förbränning av fossila bränslen vilket sker i väldigt liten omfattning ~1% av energin. Denna minskning har skett kontinuerligt med riktade ombyggnationer av anläggningen. Kvävedioxiderna bildas vid förbränning från bränslets kväve men huvuddelen bildar kvävgas vilket ger en avlastning av kväve till marken. Dessutom används kemikalier i förbränningen vilket minskar utsläppen ytterliggare med cirka 40%. Idbäcken har bland landets hårdaste krav på utsläpp av kvävedioxider. Med den eldningsteknik som tillämpas bildas minimalt med flyktiga kolväten. Idbäcksverket uppfyller dessutom EU:s hårdaste krav på utsläpp. Jämfört med 1990 har svavelutsläppen minskat från 68 till 22 ton (SO 2 ). Detta trots en ökad produktion av värme och el. Vattenfall sätter årligen, i samverkan med Sportfiskarna och Länsstyrelsen, ut öringar i Nyköpingsån samt ålar i kustbandet och insjöar för att behålla den biologiska mångfalden sattes havsöringar och ålar ut genom Vattenfalls försorg. * Elforsk rapport 9 HEAT NYKÖPING

10 »Sanna Engström och Fredrik Lundberg, företagskunder och miljöhjältar, på Clarion Collection Hotel Kompaniet i Nyköping«

11 »Esa Koskinen, Vattenfall Heat Nyköping«

12 Övertorneå Överkalix Kalix Haparanda Har du frågor är du välkommen att kontakta oss: Vattenfall Heat Nyköping Vattenfall Kundservice Box Umeå Telefon: e-post: Besöksadress: Vattenfall Heat Nyköping Idbäcksvägen Nyköping Motala Vänersborg Ludvika Uppsala Drefviken Nyköping Visby Våra större anläggningar i Sverige Volym värme: GWh Volym el: 312 GWh Omsättning: Mkr Anställda: 390 st VÄRME FÖR MILJÖMEDVETNA
