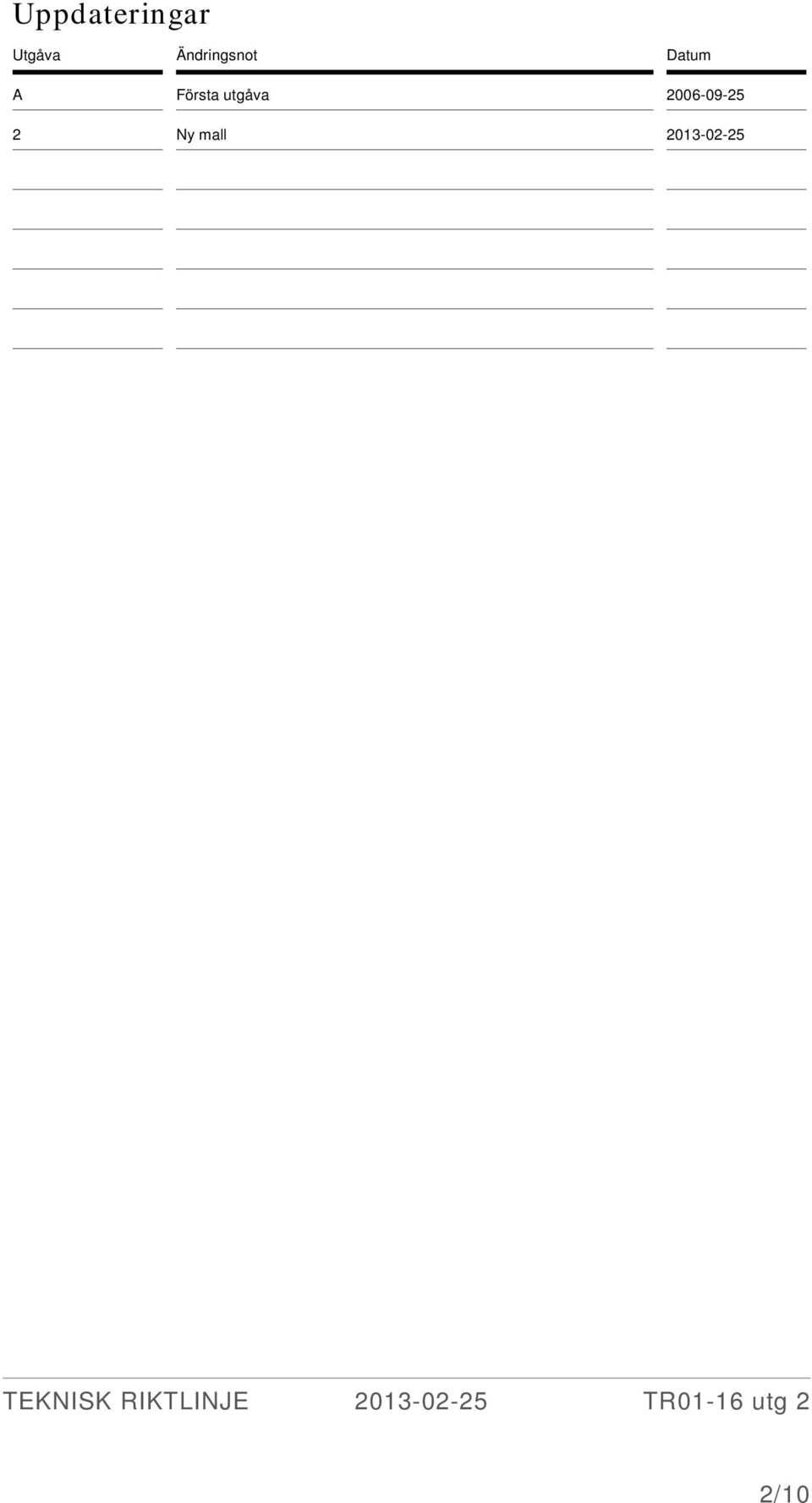

2 Uppdateringar Utgåva Ändringsnot Datum A Första utgåva Ny mall /10

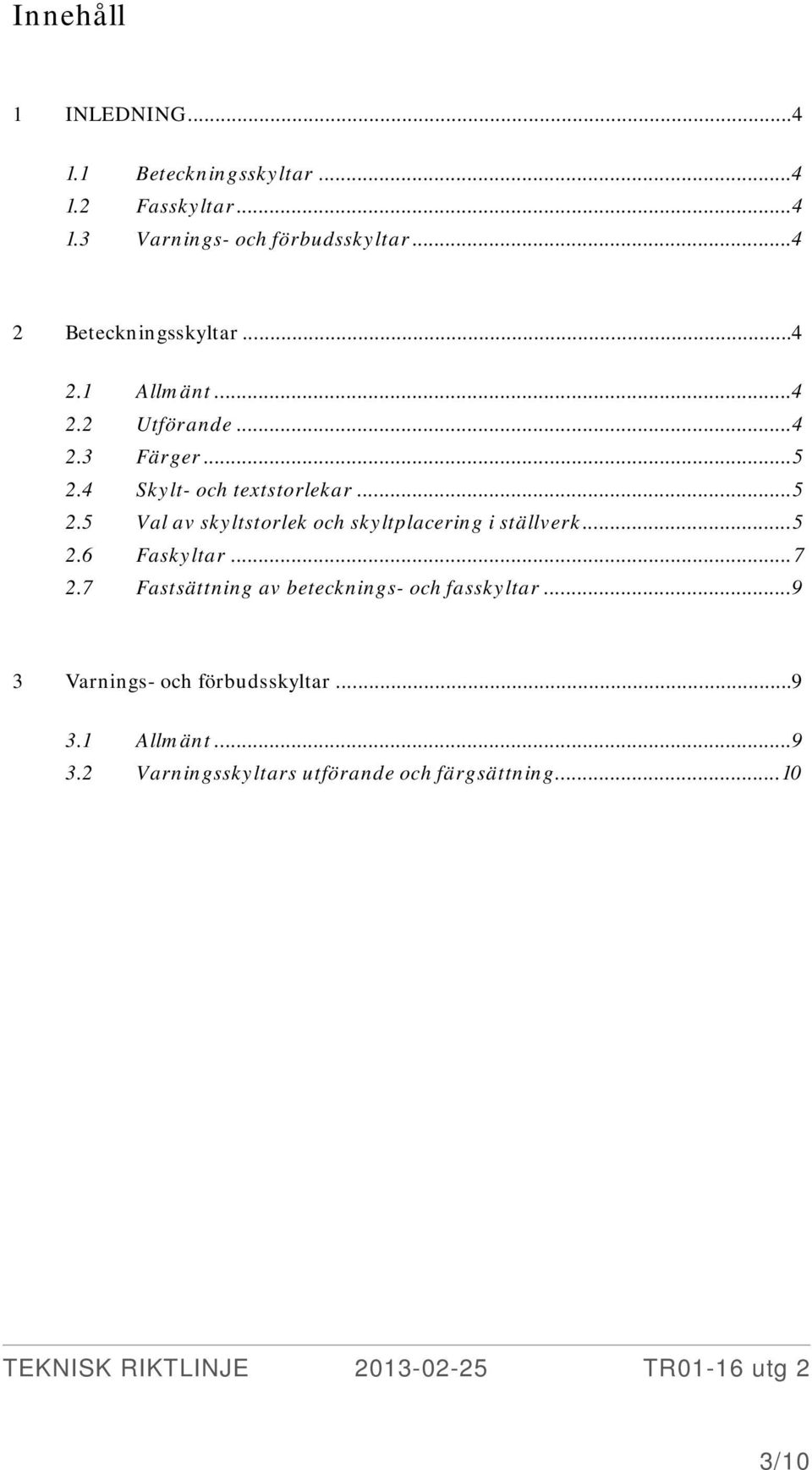

3 Innehåll 1 INLEDNING Beteckningsskyltar Fasskyltar Varnings- och förbudsskyltar Beteckningsskyltar Allmänt Utförande Färger Skylt- och textstorlekar Val av skyltstorlek och skyltplacering i ställverk Faskyltar Fastsättning av betecknings- och fasskyltar Varnings- och förbudsskyltar Allmänt Varningsskyltars utförande och färgsättning /10

4 1 INLEDNING Denna riktlinje skall tillämpas för Svenska Kraftnäts anläggningar i nya stationer samt vid om och tillbyggnad i befintliga ställverk anslutna till ledningssystem för 7,2-420 kv. Riklinjen ska vara underlag vid upphandling av standardiserade ställverksskyltar. Skyltarna skall uppfylla gällande föreskrifter och/ eller anvisningar utgivna av branschföreningar som EBR och AFS m.fl. 1.1 Beteckningsskyltar Riktlinjen innehåller beteckningsskyltar (Litteraskyltar) av 5 st. olika standardiserade storlekar. Tabeller över de olika skyltstorlekarna och val av lämplig storlek har tagits fram. 1.2 Fasskyltar Befintliga fasskyltar, rektangulära, kvadratiska och runda, som finns i tre färger, brunt, grönt och gult, samt med beteckningarna R, S och T skall ersättas vid ny-, om-, och tillbyggnader med beteckningarna L1, L2, L3 enligt svensk standard SS-EN Varnings- och förbudsskyltar Äldre varnings- och förbudsskyltar förekommer i olika typer och utförande och skall ersättas med nya vid ny-, om- och tillbyggnad. Anvisning om var de olika skyltyperna skall anbringas anges i riktlinjen. I EBR, Underhållshandboken för stationer kv, avsnitt U 511 finns angivet vilka typer av skyltar som skall användas. 2 Beteckningsskyltar 2.1 Allmänt Beteckningsskyltar (littera) skall finnas för sådana anläggningsdelar och stationer som måste kunna identifieras vid ordergivning eller manövrering. 2.2 Utförande Alla beteckningsskyltar skall vara utförda för utomhusbruk och vara ljushärdiga samt ha god hållfasthet mot mekanisk påverkan. Skyltarna skall vara dimensionsstabila vid såväl låga som höga temperaturer och väderbeständiga. 4/10

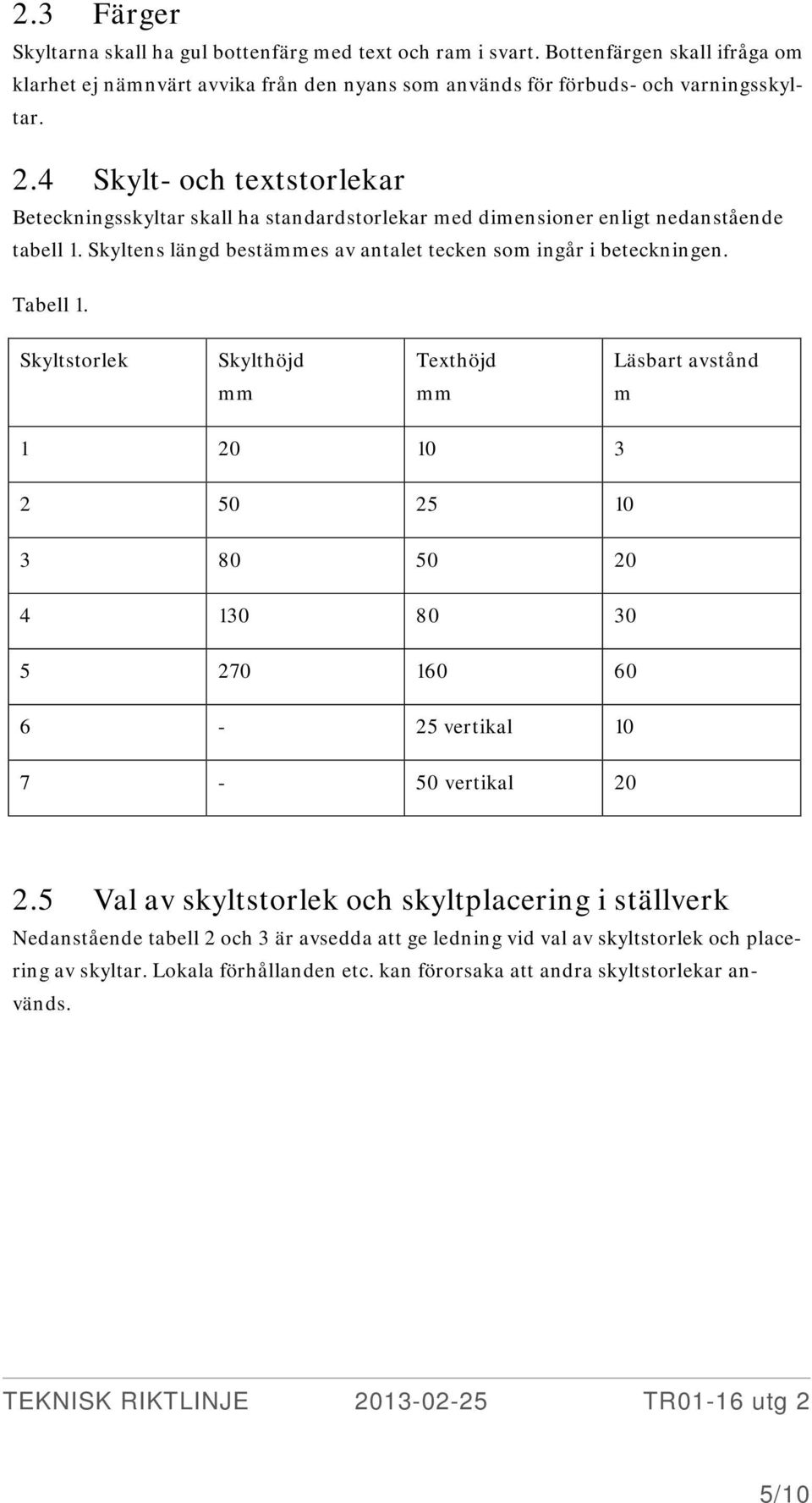

5 2.3 Färger Skyltarna skall ha gul bottenfärg med text och ram i svart. Bottenfärgen skall ifråga om klarhet ej nämnvärt avvika från den nyans som används för förbuds- och varningsskyltar. 2.4 Skylt- och textstorlekar Beteckningsskyltar skall ha standardstorlekar med dimensioner enligt nedanstående tabell 1. Skyltens längd bestämmes av antalet tecken som ingår i beteckningen. Tabell 1. Skyltstorlek Skylthöjd mm Texthöjd mm Läsbart avstånd m vertikal vertikal Val av skyltstorlek och skyltplacering i ställverk Nedanstående tabell 2 och 3 är avsedda att ge ledning vid val av skyltstorlek och placering av skyltar. Lokala förhållanden etc. kan förorsaka att andra skyltstorlekar används. 5/10

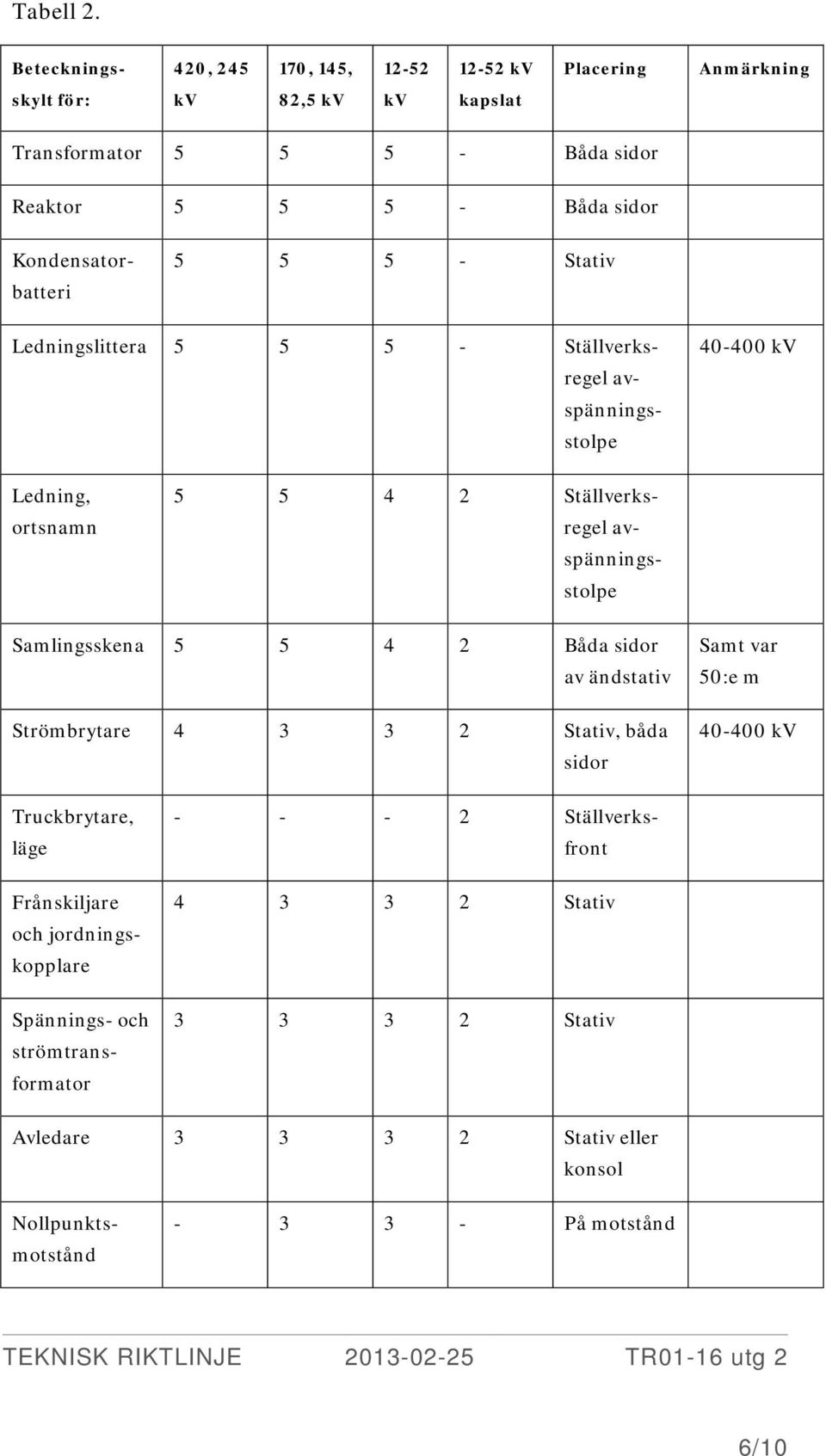

6 Tabell 2. Betecknings- 420, , 145, kv Placering Anmärkning skylt för: kv 82,5 kv kv kapslat Transformator Båda sidor Reaktor Båda sidor Kondensatorbatteri Stativ Ledningslittera Ställverksregel avspänningsstolpe kv Ledning, ortsnamn Ställverksregel avspänningsstolpe Samlingsskena Båda sidor av ändstativ Strömbrytare Stativ, båda sidor Samt var 50:e m kv Ställverksfront Stativ Stativ Avledare Stativ eller konsol Truckbrytare, läge Frånskiljare och jordningskopplare Spännings- och strömtransformator Nollpunktsmotstånd På motstånd 6/10

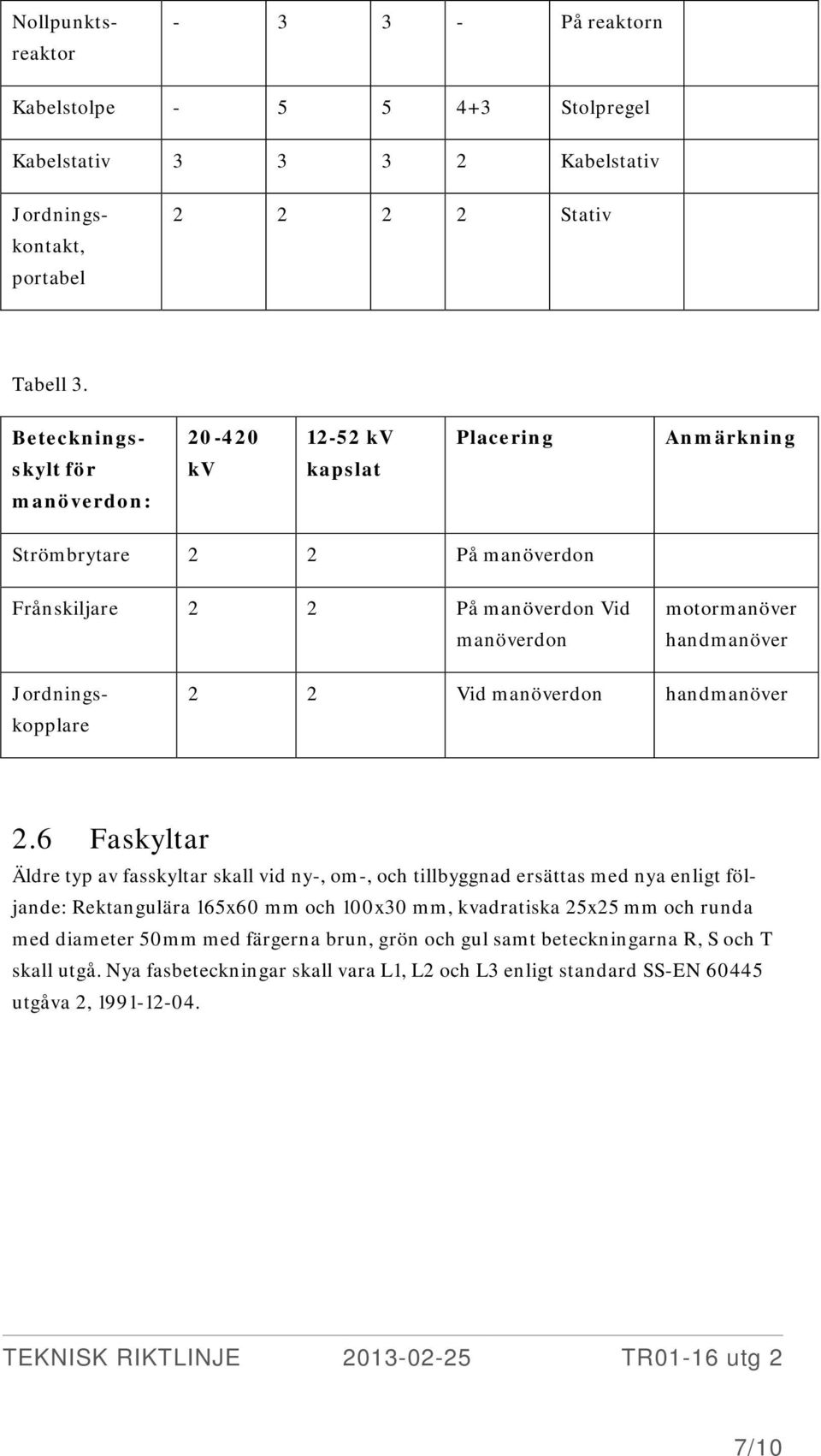

7 På reaktorn Kabelstolpe Stolpregel Kabelstativ Kabelstativ Nollpunktsreaktor Jordningskontakt, portabel Stativ Tabell 3. Beteckningsskylt för manöverdon: kv kv kapslat Placering Anmärkning Strömbrytare 2 2 På manöverdon Frånskiljare 2 2 På manöverdon Vid manöverdon motormanöver handmanöver Jordningskopplare 2 2 Vid manöverdon handmanöver 2.6 Faskyltar Äldre typ av fasskyltar skall vid ny-, om-, och tillbyggnad ersättas med nya enligt följande: Rektangulära 165x60 mm och 100x30 mm, kvadratiska 25x25 mm och runda med diameter 50mm med färgerna brun, grön och gul samt beteckningarna R, S och T skall utgå. Nya fasbeteckningar skall vara L1, L2 och L3 enligt standard SS-EN utgåva 2, /10

8 Tabell 4. Fasskyltar för: 420, 245 kv 170, 145, 82,5kV kv kapslat Placering Anmärkning Transformator och reaktor Regel Kabelstativ Kondensatorbatteri Batteri Fram- och baksida Utledning Regel På båda sidor Kabelutledning Kabelstolpe Kabelutledning Kabelstativ I ställverk Samlingsskena På båda sidor av ytterreglar Skena > 50m: På båda sidor av mellanreglar med 30-90m mellanrum beroende på fack-bredd och antal fack Strömbrytare Stativ kv:båda sidor < 245 kv: Framsida Frånskiljare Stativ Frånskiljare samlings-skena: Båda sidor Jordningskopplare på samlingsskena Jordningskopplare i fack Manöverdon Manöverdon 8/10

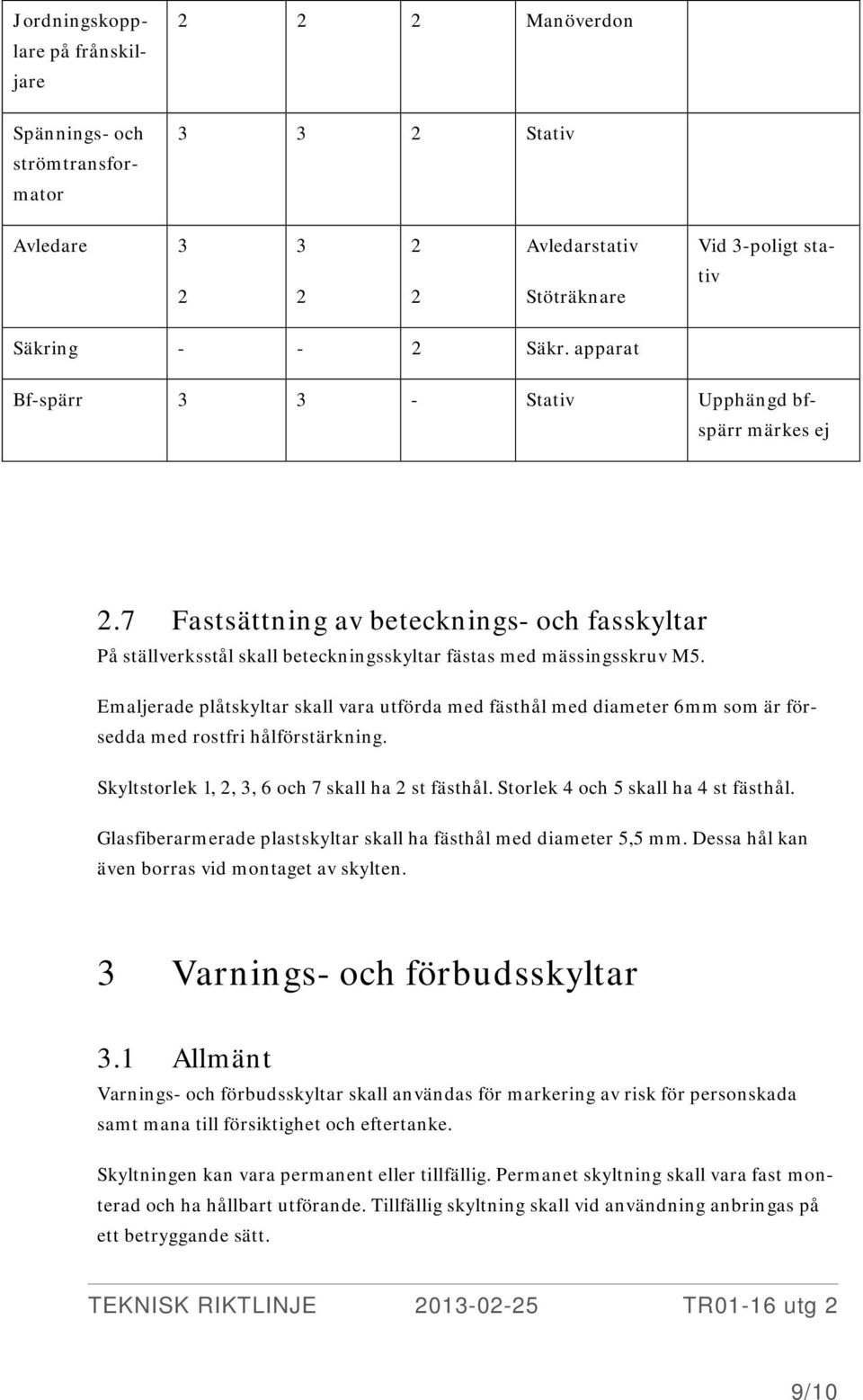

9 Jordningskopplare på frånskiljare Spännings- och strömtransformator Manöverdon Stativ Avledare Avledarstativ Stöträknare Vid 3-poligt stativ Säkring Säkr. apparat Bf-spärr Stativ Upphängd bfspärr märkes ej 2.7 Fastsättning av betecknings- och fasskyltar På ställverksstål skall beteckningsskyltar fästas med mässingsskruv M5. Emaljerade plåtskyltar skall vara utförda med fästhål med diameter 6mm som är försedda med rostfri hålförstärkning. Skyltstorlek 1, 2, 3, 6 och 7 skall ha 2 st fästhål. Storlek 4 och 5 skall ha 4 st fästhål. Glasfiberarmerade plastskyltar skall ha fästhål med diameter 5,5 mm. Dessa hål kan även borras vid montaget av skylten. 3 Varnings- och förbudsskyltar 3.1 Allmänt Varnings- och förbudsskyltar skall användas för markering av risk för personskada samt mana till försiktighet och eftertanke. Skyltningen kan vara permanent eller tillfällig. Permanet skyltning skall vara fast monterad och ha hållbart utförande. Tillfällig skyltning skall vid användning anbringas på ett betryggande sätt. 9/10

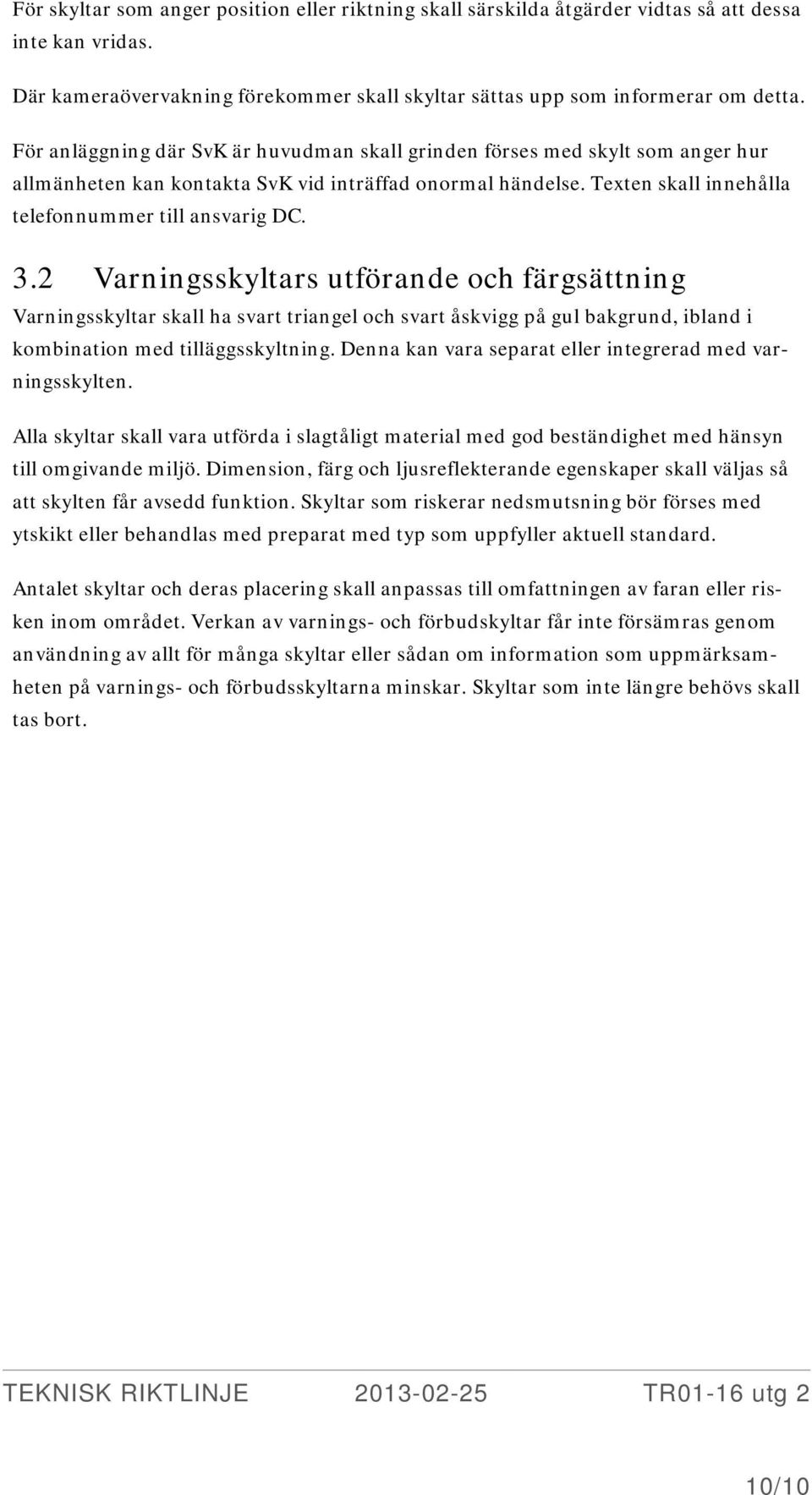

10 För skyltar som anger position eller riktning skall särskilda åtgärder vidtas så att dessa inte kan vridas. Där kameraövervakning förekommer skall skyltar sättas upp som informerar om detta. För anläggning där SvK är huvudman skall grinden förses med skylt som anger hur allmänheten kan kontakta SvK vid inträffad onormal händelse. Texten skall innehålla telefonnummer till ansvarig DC. 3.2 Varningsskyltars utförande och färgsättning Varningsskyltar skall ha svart triangel och svart åskvigg på gul bakgrund, ibland i kombination med tilläggsskyltning. Denna kan vara separat eller integrerad med varningsskylten. Alla skyltar skall vara utförda i slagtåligt material med god beständighet med hänsyn till omgivande miljö. Dimension, färg och ljusreflekterande egenskaper skall väljas så att skylten får avsedd funktion. Skyltar som riskerar nedsmutsning bör förses med ytskikt eller behandlas med preparat med typ som uppfyller aktuell standard. Antalet skyltar och deras placering skall anpassas till omfattningen av faran eller risken inom området. Verkan av varnings- och förbudskyltar får inte försämras genom användning av allt för många skyltar eller sådan om information som uppmärksamheten på varnings- och förbudsskyltarna minskar. Skyltar som inte längre behövs skall tas bort. 10/10
