1 TILLBEHÖR 8:101 Genomföring VÄGGENOMFÖRING 6510 Vår originaltätning F801 är avsedd som vattenspärr vid ingjutning av rör i betongväggar och golv. Den är konstruerad för att fungera bekymmersfritt vid både låga och höga vattentryck. F801 är dessutom en s k rörelsevänlig tätning som tillåter axiella rörelser hos det ingjutna röret. Tätningen är justerbar efter ingjutningen. Dimension A B C DY DY Väggenomföring F801 används som tätning mellan kulvertrör och betongvägg där axiella rörelsen är stor och risken för grundvattentryck är hög DY PEH rör Beställningsxempel Väggenomföring för dim DN 200/355 har artikelnumret INGJUTNINGSRING 6520 Ingjutningsringen används för speciellt vatten- och/eller radontätning vid ingjutning av runda rör i betongväggar och golv. Den passar till alla typer av rörmaterial, som t ex plast, stål, gjutjärn, betong m m och skall monteras direkt på PEH mantelröret för att gjutas in tillsammans med detta. Ringen kan i vissa fall vid behov även användas på korrugerade plaströr. Ringens unika profilutformning, i kombination med den tillhörande rostfria slangklämman, ger en effektiv tätning mellan rör och betong. Den goda tätningsförmågan beror bland annat på slangklämmans förmåga att hålla gummiringen dikt mot röret under betonggjutningen. Ringens "örsnibbar" fäster dessutom effektivt i betongen när den krymper under härdningsprocessen. F802-ringen används med fördel där röret inte kommer att utsättas för större axiell rörelse. Dimension D B DY DY Ingjutningsring används som tätning mellan fjärrvärmerör och betongvägg där den axiella rörelsen är liten DY PEH rör Beställningsxempel Ingjutningsring för dim DN 200/355 har artikelnumret

2 TILLBEHÖR 8:102 Avstängningsventiler SERVIS VENTIL FÖR VILLAANSLUTNING Koppar / inv. gänga Ø 15-88, DN Koppar / koppar Ø Svets / koppar DN 15-50, Ø DN TVILLING VENTIL FÖR VILLAANSLUTNING Koppar / koppar Ø Koppar / inv. gänga Ø 22 / 3 /4 Ø 28 / 1 Svets / koppar DN 20 / Ø 18, 22, 28 DN 25 / Ø 22, 28 Svets / svets DN 20, 25 Svets / inv. gänga DN 20 / 3 /4 Inv. gänga / inv. gänga 3 / DN Engångsventil DN 20 DN DN för engångsventilen krävs ballongmuff, se 6:303 Längd [mm] DN DN DN DN DN DN T-NYCKEL Art. nr ÄNDHUV FÖR VENTIL OCH LUFTNING Art. nr Dim ventil PORTABEL SNÄCKVÄXEL Ventil Art. nr. DN DN

3 TILLBEHÖR 8:103 Diverse BOCKNINGSVERKTYG TYP A Radie 2 m Art. nr Före använding, se användarinstruktion och underhållsinstruktion. BOCKNINGSVERKTYG TYP B Radie 0,8 m Art. nr Före använding, se användarinstruktion och underhållsinstruktion. NÄTMATTA PEH Bredd 1000 mm, tjocklek 6 mm, 20 meter/rulle Art. nr Clips till nätmattan Art. nr MARKERINGSBAND Bredd 500 mm, längd 100 m Art. nr MUFFPLUGG Bredd 26 mm Art. nr SVETSPLUGG Bredd 22 mm Art. nr FOPS Diameter 90 mm Art. nr

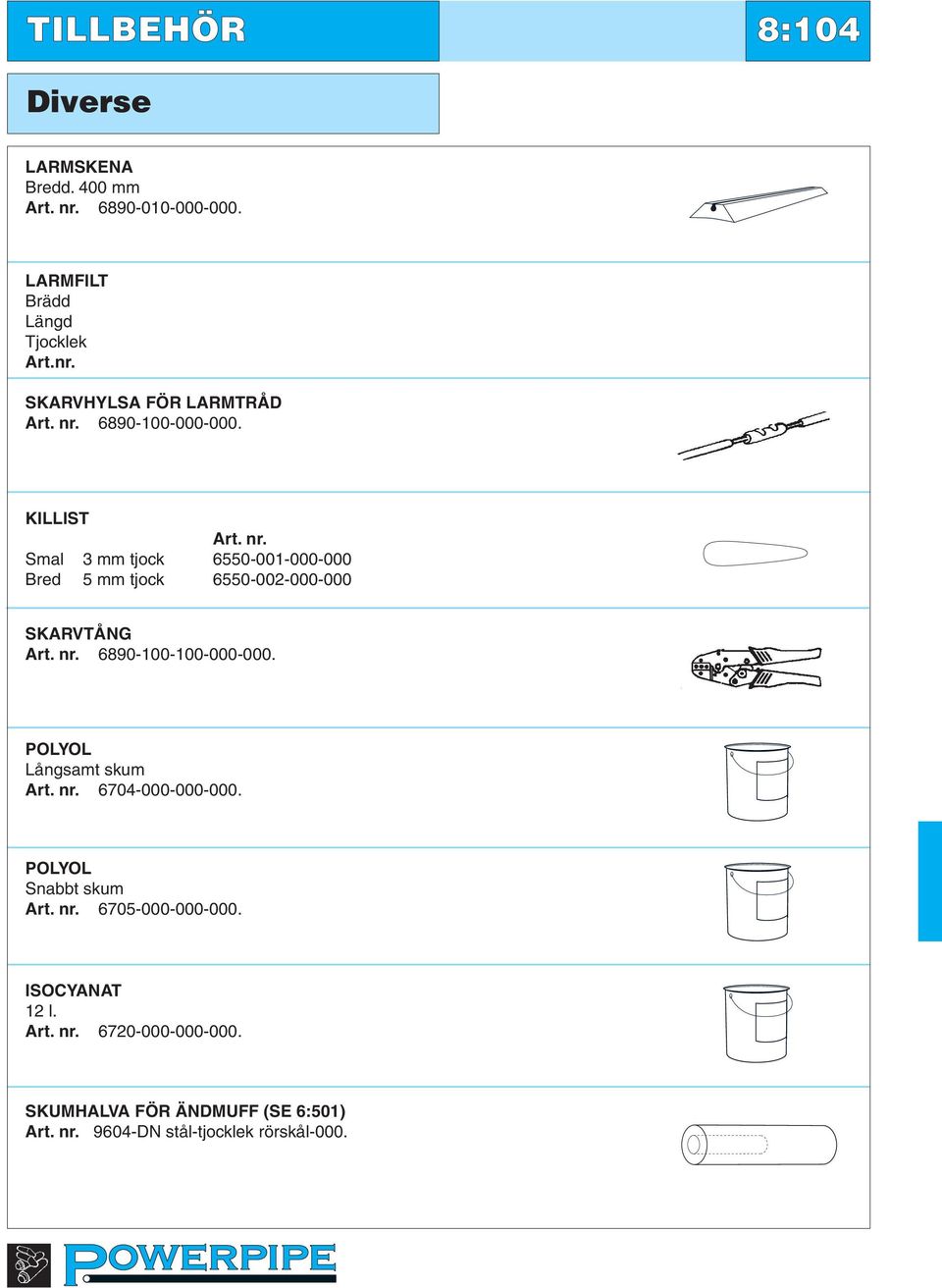

4 TILLBEHÖR 8:104 Diverse LARMSKENA Bredd. 400 mm Art. nr LARMFILT Brädd Längd Tjocklek Art.nr. SKARVHYLSA FÖR LARMTRÅD Art. nr KILLIST Art. nr. Smal 3 mm tjock Bred 5 mm tjock SKARVTÅNG Art. nr POLYOL Långsamt skum Art. nr POLYOL Snabbt skum Art. nr ISOCYANAT 12 l. Art. nr SKUMHALVA FÖR ÄNDMUFF (SE 6:501) Art. nr DN stål-tjocklek rörskål-000.

5 TILLBEHÖR 8:105 Diverse BLANDINGSKÄRL 2 l. Art. nr BLANDNINGSPINNE Art. nr SKYDDSHANDSKAR Art. nr SKYDDSGLASÖGON Art. nr SANERINGSPULVER 5 l. Art. nr MEGGER ISOLATIONSPROVARE BM 400/2 Art. nr PULSEKOMETER TDR 2000 Art. nr EXPANSIONSKUDDAR Art. nr DY Höjd anges separat.

6 TILLBEHÖR 8:106 Diverse MÄTMUFF Art. nr DY Höjd anges separat. ÖVERGÅNG KOPPAR-STÅL Rak Ø 22 - DN 20 (26,9) Ø 28 - DN 25 (33,7) Ø 35 - DN 32 (42,4) Art. nr ØCu ÖVERGÅNG KOPPAR-STÅL 45 Ø 22 - DN 20 (26,9) Ø 28 - DN 25 (33,7) Ø 35 - DN 32 (42,4) Art. nr ØCu UTRUSTNINGSLÅDA FÖR MUFFMONTAGE - megger - borrmaskin - pluggverktyg - borr - skarvtång - smärgelduk - gasolmunstycke - rengöringsmedel - provtryckningsutrustn. - fopspress - rasp - avbitare - kniv - sax - handskar - fops - skarvhylsor Art. nr BYPASSRÖR FÖR RUNDGÅNG Stålrör 6 x 1,5 mm mantel Ø 55 mm Art.nr

7 TILLBEHÖR 8:201 Portionsskum Skarvar, enkelrör Färdiga förpackningar för respektive skarv leverans i flaskor. A + B PORTIONSSKUM 6480 Dimensioneringstabell, enkelrör Dimension Serie 1 Serie 2 Serie 3 PEH Flasknr. PEH Flasknr. PEH Flasknr DN Dy [mm] Standard Flex Dy [mm] Standard Flex Dy [mm] Standard Flex Med «Flex» ovan avses montage med böj och flexmuff Mängderna ovan är baserade på den fria mufflängden 500 mm krymp muffdimensioner och temperatur +15 C +40 C på muff och stålrör. Skumvätskorna skall ha en temperatur på c:a 20 o C 6480-flasknr Beställningsexempel Flaskset nr. 5.1 har artikelnr För beräkning förhållande Polyol / Isocyanat, se OBS: Vid kalla rör kan ökad mängd skum behövas. Förslag: använd nästa större flaskstorlek.

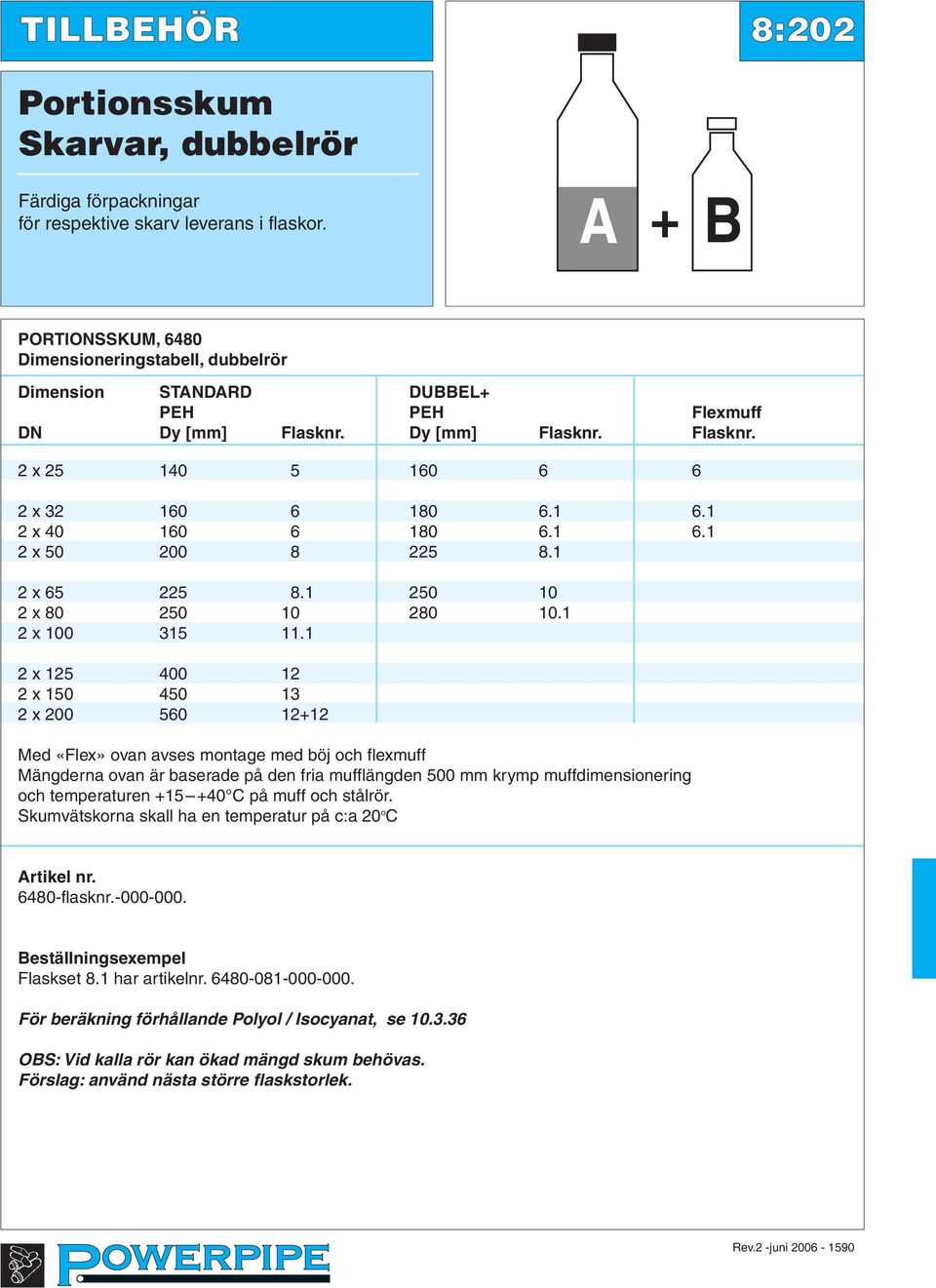

8 TILLBEHÖR 8:202 Portionsskum Skarvar, dubbelrör Färdiga förpackningar för respektive skarv leverans i flaskor. A + B PORTIONSSKUM, 6480 Dimensioneringstabell, dubbelrör Dimension STANDARD DUBBEL+ PEH PEH Flexmuff DN Dy [mm] Flasknr. Dy [mm] Flasknr. Flasknr. 2 x x x x x x x x x x Med «Flex» ovan avses montage med böj och flexmuff Mängderna ovan är baserade på den fria mufflängden 500 mm krymp muffdimensionering och temperaturen C på muff och stålrör. Skumvätskorna skall ha en temperatur på c:a 20 o C 6480-flasknr Beställningsexempel Flaskset 8.1 har artikelnr För beräkning förhållande Polyol / Isocyanat, se OBS: Vid kalla rör kan ökad mängd skum behövas. Förslag: använd nästa större flaskstorlek. Rev.2 -juni

9 Skarvar 8:203 Skumvätskor för anborrning/ anslutning, enkelrör Bedömning av behov av skumvätskor kan göras med ledning av nedanstående tabeller A + B Flaskset för skumning 6480 Behov för avstick: Dimension Serie 1 Serie 2 Serie 3 kg kg kg Mängd kg Flasknr. DN 25 0,33 0,52 0,52 DN 32 0,56 0,56 0,76 DN 40 0,52 0,52 0,72 DN 50 0,48 0,68 1,10 DN 65 0,71 1,10 1,10 DN 80 1,00 1,00 1,10 Behov för huvudrör: Dimension Serie 1 Serie 2 Serie 3 kg. kg. kg. DN 40 0,43 0,55 0,70 DN 50 0,52 0,67 0,89 DN 65 0,60 0,81 1,06 DN 80 0,76 0,99 1,27 DN 100 1,05 1,50 1,89 DN 125 1,23 1,70 2,26 DN 150 1,36 2,00 2,72 DN 200 2,00 3,03 3,98 DN 250 3,25 4,91 6,11 0,2 0,25 1 0,25 0,35 1 0,35 0,45 2 0,45 0,55 3 0,55 0,70 4 0,70 0,75 5 0,75 0, ,85 1,00 6 1,00 1, ,15 1,30 7 1,30 1,60 8 1,60 1, ,75 1,90 9 1,90 2, ,30 2, ,60 3,0 11 3,0 3, ,5 4,8 12 4,8 6,0 13 6,0 7, DN 300 3,14 5,63 7,36 DN 350 4,70 7,17 9,45 DN 400 5,57 8,93 11,75 DN 500 5,60 9,67 12,59 OBS! Tabellvärdena är beräknade för: - En öppning om 500 mm på huvudröret. Vid en mindre öppning skall mängden minskas. - Krympmuff dimensioner. Beräkna och lägg ihop behoven för huvudrör och avstick. I tabellen ovan är påslag ( 10%) inkluderat för vätskor som blir kvar i blandningskärl flasknr För beräkning förhållande Polyol / Isocyanat, se OBS: Vid kalla rör kan ökad mängd skum behövas. Förslag: använd nästa större flaskstorlek.

10 Skarvar 8:204 Skumvätskor för anborrning/ anslutning, dubbelrör Bedömning av behov av skumvätskor kan göras med ledning av nedanstående tabeller A + B Flaskset för skumning 6480 Behov för avstick (dubbelrör) Dimension STANDARD DUBBEL+ Kg Kg Mängd kg Flasknr. DN 25 0,55 0,70 DN 32 0,70 0,86 DN 40 0,67 0,83 DN 50 1,11 1,25 DN 65 1,60 2,05 Behov för huvudrör (dubbelrör) Dimension STANDARD DUBBEL+ Kg Kg DN 32 0,95 1,19 DN 40 0,90 1,14 DN 50 1,35 1,77 DN ,07 DN 80 1,92 2,53 DN 100 2,93 DN 125 4,53 DN 150 5,40 0,2 0,25 1 0,25 0,35 1 0,35 0,45 2 0,45 0,55 3 0,55 0,70 4 0,70 0,75 5 0,75 0, ,85 1,00 6 1,00 1, ,15 1,30 7 1,30 1,60 8 1,60 1, ,75 1,90 9 1,90 2, ,30 2, ,60 3,0 11 3,0 3, ,5 4,8 12 4,8 6,0 13 6,0 7, OBS! Tabellvärdena är beräknade för: - En öppning om 500 mm på huvudröret. Vid en mindre öppning skall mängden minskas. - Krympmuff dimensioner. Beräkna och lägg ihop behoven för huvudrör och avstick. I tabellen ovan är påslag ( 10%) inkluderat för vätskor som blir kvar i blandningskärl flasknr För beräkning förhållande Polyol / Isocyanat, se OBS: Vid kalla rör kan ökad mängd skum behövas. Förslag: använd nästa större flaskstorlek. Rev.1 -mars
