1 Format, mm PE Poly olyeten PEH-behållare i den kemiska industrin. Tillverkad av PE-plattor. Rörinstallationen av styv PVC. PE-industrirörsystem ger slag- och köld/värmetåliga installationer med hög kemisk beständighet. Se vidare under "Plaströrsystem". PE-halvfabrikat finns i många kvaliteter, utföranden och format. Behållare för radioaktivt avloppsvatten. Lagringstanken - som användes före reningsprocessen - måste vara korrosionsbeständig och ge skydd mot lägre radioaktiv strålning. Behållaren tillverkades av PEH-plattor, fabrikat Dupren. Data: längd 2560 mm, diameter 1150 mm, volym 2,2 m 3. Tanken består av två tryckkammare innehållande 1000 liter var vid 1,6 bar samt en trycklös kammare om 300 liter. Behållaren har varmformade gavlar som stumsvetsats mot konstruktionens mantel. PEH-platta, typ Dupren PEH-plattan (HD-PE) användes för tillverkning av kemisk apparatur. Kan bockas, formas, svetsas med värme samt bearbetas mekaniskt. Slag-, köld- och värmetålig ( 40 C till +80 C). Användes därför även för olika utomhusändamål, t ex som stänkskydd inom motorsport, tillverkning av pontoner, etc. Densitet: 0,954. t = 1 1, Art.nr: x 1000 x 1 30 extruderad 2000 x 1000 x x 1000 x x 1000 x 60 pressad 2000 x 1000 x Art.nr: (svart) (natur) t = x 1500 x 2 30 extruderad Art.nr: (svart) (natur 10 30) t = x 2000 x 6 30 extruderad 4000 x 2000 x x 2000 x 50 Plattor upp till format 6000 x 2500 x 160 mm kan tillverkas. I ishockeyrinkar ingår speciella PE-plattor till sargen (mot slitage) och med PE-rörsystem - se längre fram i katalogen - fryses isen. Färg: natur t = Art.nr: x 1000 x 1 30 extruderad 2000 x 1000 x pressad 2000 x 1000 x pressad Tjockare plattor på förfrågan. 37

2 Format, mm PEH-platta, typ Dupren 209, vit (gul, blå m.fl.) UV-stabiliserad kvalitet för utomhusbruk. Användes till bl. a. ishockeyrinkar; vit färg till sarg, gul till sparklist och bl.a. blå till s.k. överliggande profil. Art.nr: x x x 1000 x PEH-el-platta, typ 215 Elektriskt ledande*) enligt DIN för bl a explosionsfarliga miljöer och där elektrostatisk uppladdning kan uppstå. Med skyddsfolie på ena sidan. Art.nr: x 1000 x 3 20 extruderad 2000 x 1000 x pressad Leverans på särskild beställning. PEH/V-platta för lining Polyesterväv på en sida för lining med GAP. Användes som invändig korrosionsbeständig yta vid tillverkning av t.ex. GAP-behållare. t = 3 5 Art.nr: x 1500 x 3 5 mm Geomembran av PE För deponianläggningar, vattenbassänger, vägbankar, diken, miljövård, inom byggnation, m.m. se nästa sida. B x H x T,, mm Art nr. PEH-U-profil Art.nr: x 46 x x 46 x 3, x 69 x x 112 x x 65 x x 132 x x 92 x PEH-rör, rektangulära Art.nr: x 35 x x 50 x x 53 x PE Poly olyeten Betongskyddsplattor av PE Betongskyddsplattan av PEH är ett ytskydd mot fukt-, vatten- och kemikalieangrepp i betong och tillverkas med förankringsnoppor på ena sidan. se sid 41. Tjocklek: 2 12 mm. Std-format: 2 x 4 m.fl. Även i rullar. Diameter, mm PEH-rundstång, Art.nr: Ø = Längd: (Ø mm) 2 m / (Ø mm) 1 m Ø Ø Ø 400 Ø 500 Ø Färg: natur, Art.nr: t = Längd: (Ø mm) 2 m / (Ø mm) 1 m Ø Ø Ø 400 Ø 500 Färg: röd, gul t = (röd), (gul) Längd: (Ø mm) 2 m / (Ø mm) 1 m Ø Yd x id, mm PEH-el rundstång Elektriskt ledande*) enl. DIN Art.nr: Ø Längd: 1 m Ø PEH-ämnesrör Art.nr: Längd: 2 m Ø 30 x 15 Ø 200 x 120 B x H x T, mm PEH-vinkelprofil Art nr. Art.nr: x 30 x x 40 x x 50 x B x H x L, mm PEH-profilhörn För förstärkning av t ex behållare, se bild sid. 45. Art.nr: x 180 x B x H, mm PEH-handtag Till lock/behållare. Art.nr: x x B x H, mm PEH-gångjärn Till lock m fl. Art.nr: x Leveransform PEH-svetstråd Rund levereras i ringar. 3-kant levereras i raka längder och ringar. Standardförpackning: 3 kg. Raka L = 2 m. Art.nr: Rund 3-4 mm.003 / kant 4 x 4 x 6 mm x 5 x 7 mm.019 Färg: natur, rulle 3 kg. Art.nr: Rund /.004 PEH-el-svetstråd Elektriskt ledande*). Levereras i ring, standardförpackning: 3 kg. Art.nr: Rund 3 mm PEL-svetstråd För svetsning av LD-polyeten. Levereras i ring, standardförpackning: 3 kg. Art.nr: Rund 2 mm *)Volymresistivitet: (DIN/IEC 60093) < 10 8 Ω x cm Ytresistivitet: (DIN/IEC 60167) < 10 8 Ω 38

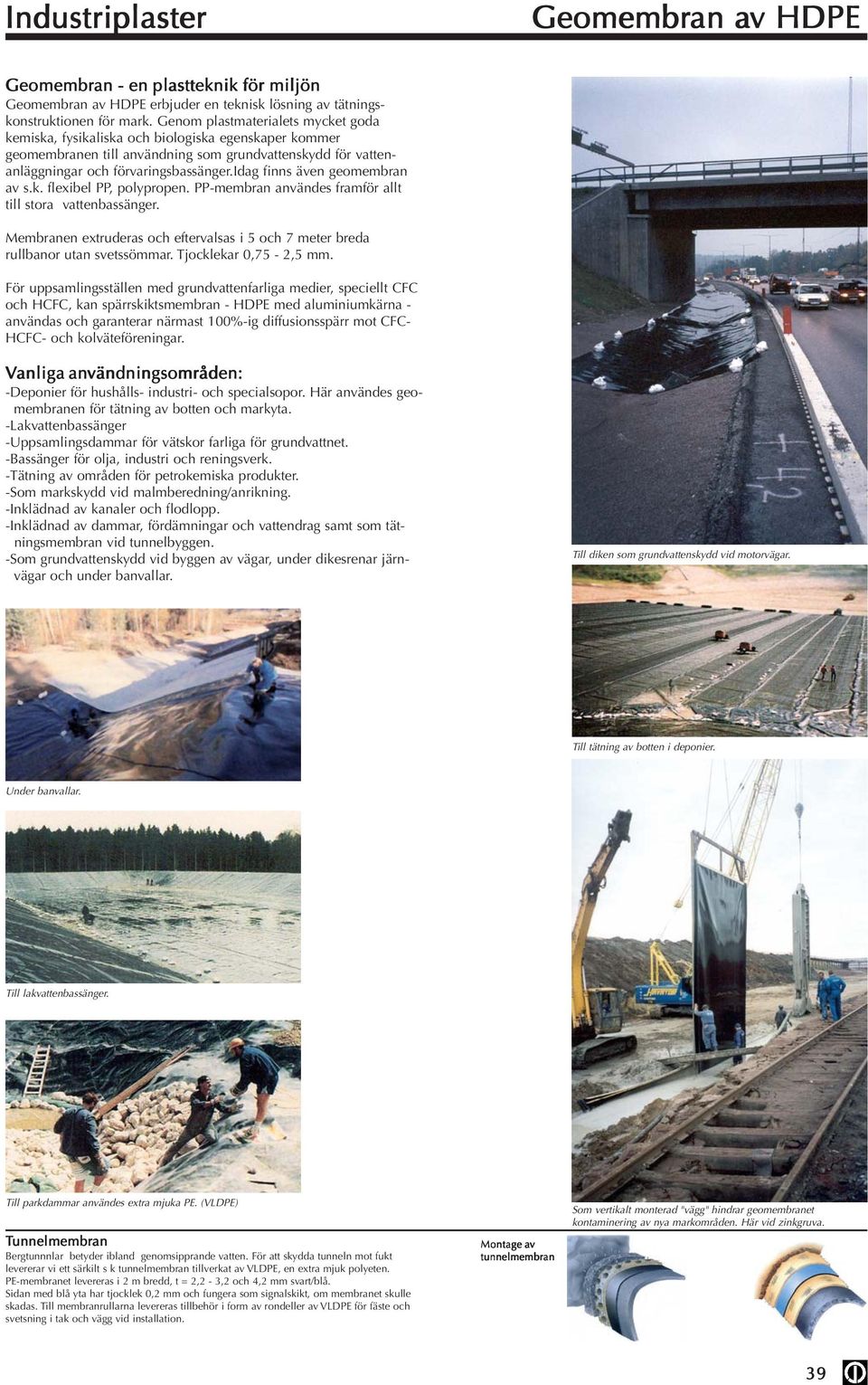

3 Geomembran av HDPE Geomembran - en plastteknik för miljön Geomembran av HDPE erbjuder en teknisk lösning av tätningskonstruktionen för mark. Genom plastmaterialets mycket goda kemiska, fysikaliska och biologiska egenskaper kommer geomembranen till användning som grundvattenskydd för vattenanläggningar och förvaringsbassänger.idag finns även geomembran av s.k. flexibel PP, polypropen. PP-membran användes framför allt till stora vattenbassänger. Membranen extruderas och eftervalsas i 5 och 7 meter breda rullbanor utan svetssömmar. Tjocklekar 0,75-2,5 mm. För uppsamlingsställen med grundvattenfarliga medier, speciellt CFC och HCFC, kan spärrskiktsmembran - HDPE med aluminiumkärna - användas och garanterar närmast 100%-ig diffusionsspärr mot CFC- HCFC- och kolväteföreningar. Vanliga användningsområden: -Deponier för hushålls- industri- och specialsopor. Här användes geomembranen för tätning av botten och markyta. -Lakvattenbassänger -Uppsamlingsdammar för vätskor farliga för grundvattnet. -Bassänger för olja, industri och reningsverk. -Tätning av områden för petrokemiska produkter. -Som markskydd vid malmberedning/anrikning. -Inklädnad av kanaler och flodlopp. -Inklädnad av dammar, fördämningar och vattendrag samt som tätningsmembran vid tunnelbyggen. -Som grundvattenskydd vid byggen av vägar, under dikesrenar järnvägar och under banvallar. Till diken som grundvattenskydd vid motorvägar. Till tätning av botten i deponier. Under banvallar. Till lakvattenbassänger. Till parkdammar användes extra mjuka PE. (VLDPE) Tunnelmembr unnelmembran Bergtunnnlar betyder ibland genomsipprande vatten. För att skydda tunneln mot fukt levererar vi ett särkilt s k tunnelmembran tillverkat av VLDPE, en extra mjuk polyeten. PE-membranet levereras i 2 m bredd, t = 2,2-3,2 och 4,2 mm svart/blå. Sidan med blå yta har tjocklek 0,2 mm och fungera som signalskikt, om membranet skulle skadas. Till membranrullarna levereras tillbehör i form av rondeller av VLDPE för fäste och svetsning i tak och vägg vid installation. Montage av tunnelmembran Som vertikalt monterad "vägg" hindrar geomembranet kontaminering av nya markområden. Här vid zinkgruva. 39

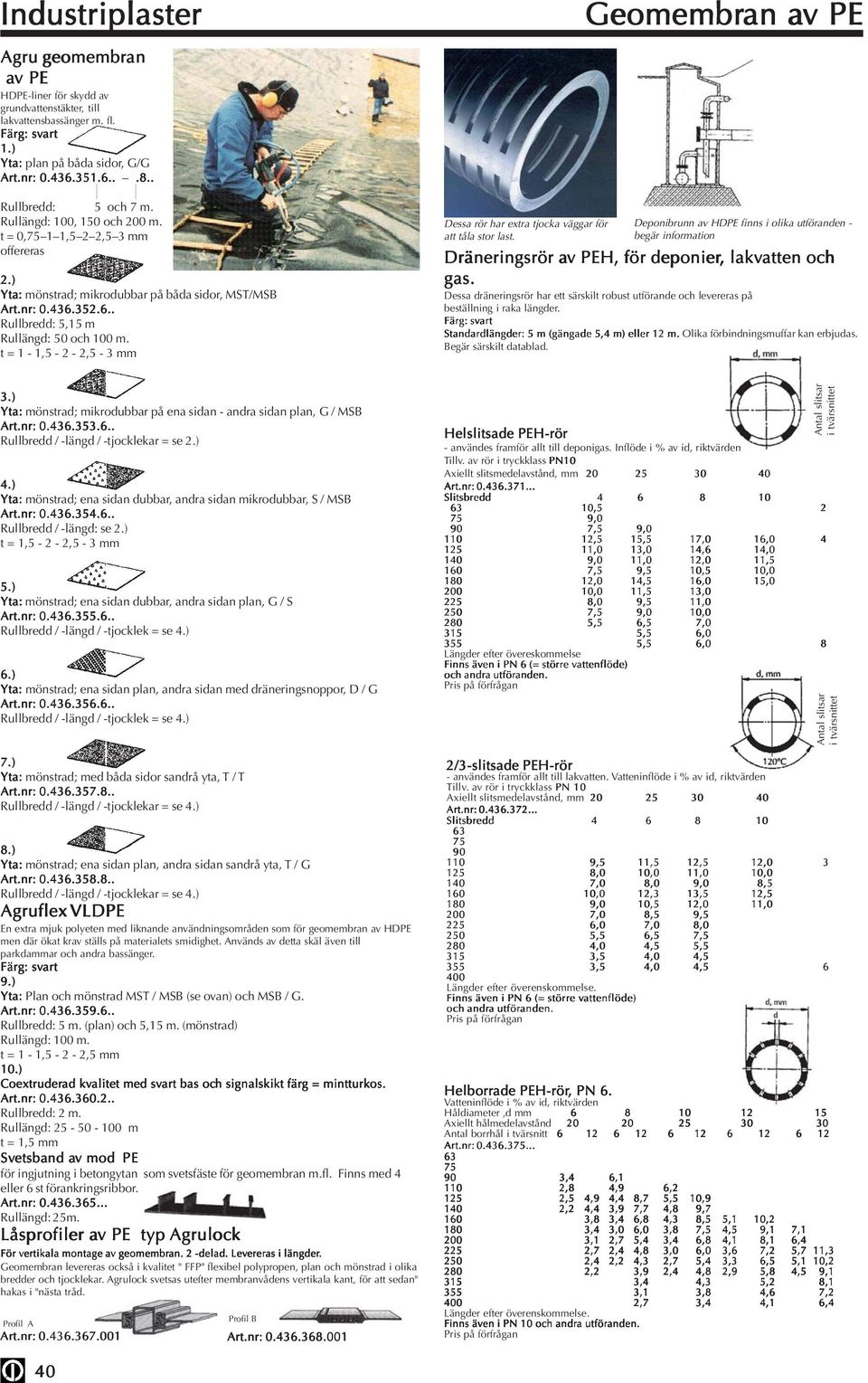

4 Agru geomembran av PE HDPE-liner för skydd av grundvattenstäkter, till lakvattensbassänger m. fl. 1.) Yta: plan på båda sidor, G/G Art.nr: Rullbredd: 5 och 7 m. Rullängd: 100, 150 och 200 m. t = 0,75 1 1,5 2 2,5 3 mm offereras 2.) Yta: mönstrad; mikrodubbar på båda sidor, MST/MSB Art.nr: Rullbredd: 5,15 m Rullängd: 50 och 100 m. t = 1-1, ,5-3 mm Dessa rör har extra tjocka väggar för att tåla stor last. Geomembran av PE Deponibrunn av HDPE finns i olika utföranden - begär information Dräneringsrör av PEH, för deponier,, lakvatten atten och gas. Dessa dräneringsrör har ett särskilt robust utförande och levereras på beställning i raka längder. Standardlängder: 5 m (gängade 5,4 m) eller 12 m. Olika förbindningsmuffar kan erbjudas. Begär särskilt datablad. 3.) Yta: mönstrad; mikrodubbar på ena sidan - andra sidan plan, G / MSB Art.nr: Rullbredd / -längd / -tjocklekar = se 2.) 4.) Yta: mönstrad; ena sidan dubbar, andra sidan mikrodubbar, S / MSB Art.nr: Rullbredd / -längd: se 2.) t = 1, ,5-3 mm 5.) Yta: mönstrad; ena sidan dubbar, andra sidan plan, G / S Art.nr: Rullbredd / -längd / -tjocklek = se 4.) 6.) Yta: mönstrad; ena sidan plan, andra sidan med dräneringsnoppor, D / G Art.nr: Rullbredd / -längd / -tjocklek = se 4.) 7.) Yta: mönstrad; med båda sidor sandrå yta, T / T Art.nr: Rullbredd / -längd / -tjocklekar = se 4.) 8.) Yta: mönstrad; ena sidan plan, andra sidan sandrå yta, T / G Art.nr: Rullbredd / -längd / -tjocklekar = se 4.) Agruflex VLDPE En extra mjuk polyeten med liknande användningsområden som för geomembran av HDPE men där ökat krav ställs på materialets smidighet. Används av detta skäl även till parkdammar och andra bassänger. 9.) Yta: Plan och mönstrad MST / MSB (se ovan) och MSB / G. Art.nr: Rullbredd: 5 m. (plan) och 5,15 m. (mönstrad) Rullängd: 100 m. t = 1-1, ,5 mm 10.) Coextruderad ad kvalitet med svart art bas och h signalskikt färg = mintturkos. Art.nr: Rullbredd: 2 m. Rullängd: m t = 1,5 mm Svetsband av mod PE för ingjutning i betongytan som svetsfäste för geomembran m.fl. Finns med 4 eller 6 st förankringsribbor. Art.nr: Rullängd: 25m. Låsprofiler av PE typ Agrulock För vertikala montage av geomembran. 2 -delad. Leverer ereras i längder. Geomembran levereras också i kvalitet " FFP" flexibel polypropen, plan och mönstrad i olika bredder och tjocklekar. Agrulock svetsas utefter membranvådens vertikala kant, för att sedan" hakas i "nästa tråd. Profil A Profil B Art.nr: Art.nr: Antal slitsar i tvärsnittet Helslitsade PEH-rör - användes framför allt till deponigas. Inflöde i % av id, riktvärden Tillv. av rör i tryckklass PN10 Axiellt slitsmedelavstånd, mm Art.nr: Slitsbredd , ,0 90 7,5 9, ,5 15,5 17,0 16, ,0 13,0 14,6 14, ,0 11,0 12,0 11, ,5 9,5 10,5 10, ,0 14,5 16,0 15, ,0 11,5 13, ,0 9,5 11, ,5 9,0 10, ,5 6,5 7, ,5 6, ,5 6,0 8 Längder efter övereskommelse Finns även en i PN 6 (= större vattenflöde) och h andra a utföranden. Pris på förfrågan Antal slitsar i tvärsnittet 2/3-slitsade PEH-rör - användes framför allt till lakvatten. Vatteninflöde i % av id, riktvärden Tillv. av rör i tryckklass PN 10 Axiellt slitsmedelavstånd, mm Art.nr: Slitsbredd ,5 11,5 12,5 12, ,0 10,0 11,0 10, ,0 8,0 9,0 8, ,0 12,3 13,5 12, ,0 10,5 12,0 11, ,0 8,5 9, ,0 7,0 8, ,5 6,5 7, ,0 4,5 5, ,5 4,0 4, ,5 4,0 4, Längder efter överenskommelse. Finns även i PN 6 (= större vattenflöde) och andra a utföranden. Pris på förfrågan Helborrade PEH-rör,, PN 6. Vatteninflöde i % av id, riktvärden Håldiameter,d mm Axiellt hålmedelavstånd Antal borrhål i tvärsnitt Art.nr: ,4 6, ,8 4,9 6, ,5 4,9 4,4 8,7 5,5 10, ,2 4,4 3,9 7,7 4,8 9, ,8 3,4 6,8 4,3 8,5 5,1 10, ,4 3,0 6,0 3,8 7,5 4,5 9,1 7, ,1 2,7 5,4 3,4 6,8 4,1 8,1 6, ,7 2,4 4,8 3,0 6,0 3,6 7,2 5,7 11, ,4 2,2 4,3 2,7 5,4 3,3 6,5 5,1 10, ,2 3,9 2,4 4,8 2,9 5,8 4,5 9, ,4 4,3 5,2 8, ,1 3,8 4,6 7, ,7 3,4 4,1 6,4 Längder efter överenskommelse. Finns även i PN 10 och andra a utföranden. Pris på förfrågan 40

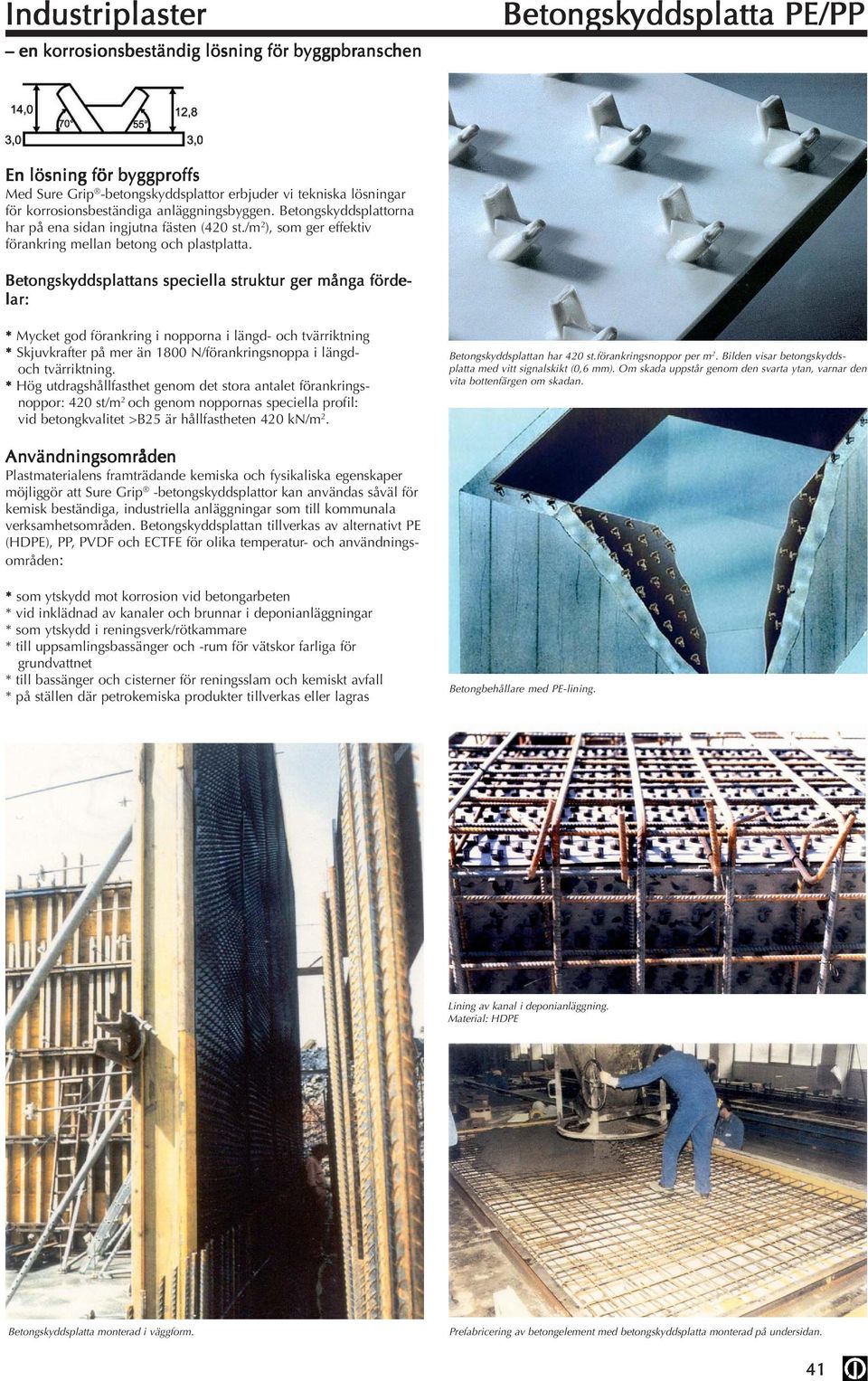

5 en korrosionsbeständig lösning för byggpbr yggpbransc anschen Betongskyddsplatta PE/PP En lösning för byggproffs Med Sure Grip -betongskyddsplattor erbjuder vi tekniska lösningar för korrosionsbeständiga anläggningsbyggen. Betongskyddsplattorna har på ena sidan ingjutna fästen (420 st./m 2 ), som ger effektiv förankring mellan betong och plastplatta. Betongskyddsplattans speciella struktur ger många förde- lar: * Mycket god förankring i nopporna i längd- och tvärriktning * Skjuvkrafter på mer än 1800 N/förankringsnoppa i längdoch tvärriktning. * Hög utdragshållfasthet genom det stora antalet förankringsnoppor: 420 st/m 2 och genom noppornas speciella profil: vid betongkvalitet >B25 är hållfastheten 420 kn/m 2. Betongskyddsplattan har 420 st.förankringsnoppor per m 2. Bilden visar betongskyddsplatta med vitt signalskikt (0,6 mm). Om skada uppstår genom den svarta ytan, varnar den vita bottenfärgen om skadan. Användningsområden Plastmaterialens framträdande kemiska och fysikaliska egenskaper möjliggör att Sure Grip -betongskyddsplattor kan användas såväl för kemisk beständiga, industriella anläggningar som till kommunala verksamhetsområden. Betongskyddsplattan tillverkas av alternativt PE (HDPE), PP, PVDF och ECTFE för olika temperatur- och användningsområden: * som ytskydd mot korrosion vid betongarbeten * vid inklädnad av kanaler och brunnar i deponianläggningar * som ytskydd i reningsverk/rötkammare * till uppsamlingsbassänger och -rum för vätskor farliga för grundvattnet * till bassänger och cisterner för reningsslam och kemiskt avfall * på ställen där petrokemiska produkter tillverkas eller lagras Betongbehållare med PE-lining. Lining av kanal i deponianläggning. Material: HDPE Betongskyddsplatta monterad i väggform. Prefabricering av betongelement med betongskyddsplatta monterad på undersidan. 41

6 Här byggs en betongcistern, inv.. klädd med PE-betongskyddsplattor 1. Bygge av avloppscistern av betong vid läkemedelsindustri. Cisternen är 25 m Ø med höjd 9,5 m. Cisternen är invändigt klädd med betongskyddsplatta (t= 3 mm) av PE (HDPE) som skydd mot aggressiva medier. Cisternen byggdes av prefabricerade betongväggelement 2,3 m (b) x 9,5 m(h) Betongskyddsplattan levererades i rulle 2,3 x 9,5 m och gjöts på betongfabriken in i ytan på väggelementen, innan dessa transporterades och restes på bottenplattan (se bilden) på arbetsplatsen. 6. Gjutbetong fylls i rutorna och betongskyddsplattan, format: 2 x 4 m trycks in och förankras i gjutmassan. Under härdningen belastas PE-plattan med plyfa-skivor + tyngder. 2. Före överlappssvetsning monteras svetsmaskin med styrskena på väggen. 3. PE-plattorna svetsas samman så att skarven mellan väggelementen blir tät. 7. Efter betongens härdning svetsas PE-plattorna i rutskarvarna samman och anslutes/svetsas därefter mot väggelementen....och så här skyddas betongrör mot korrosion: 4. Svetsfogens täthet kontrolleras med gnistindikator. Gjutning av betongrör med inv. lining- "strumpa" av PE betongskyddsplatta. PEstrumpan kläs på stålkärnan med "nopporna utåt" innan järnarmeringen monteras. Robot-svetsning av PE-skarvar i betongrör med PE-lining.(betongskyddsplatta) 5. Efter tätsvestsning av väggelementen börjar lining-arbetet med botten. På cisternens betongplatta läggs förfabricerade betongribbor ut i rutor 2 x 4 m. Leveransklart betongrör med invändig PE-lining (betongskyddsplatta) som korrosionsskydd. 42

7 Format, mm Betongskyddsplatta PE/PP Sure Grip Betongskyddsplattan har 420 st. förankringsnoppor per kvm. Dessa griper effektivt in i betongen. Anslutningsprofiler för betongskyddsplattan med el. ledande indikator för täthetskontroll. Förpackning: 10 x 5 m i PE skyddsrör PE Betongskyddsplatta, standardutförande ande -av HDPE, polyeten, med en sida slät och andra sidan med 13 mm höga förankrings- noppor st / m 2 - för ingjutning i betong. Std-svetskant 40 mm. Plattan användes som ytskydd av betong i korrosiva miljöer. Se närmare på uppslag, sidorna Art. nr: x 2000 x 2 mm x 2,5 mm x 3 mm x 4 mm x 5 mm x 8 mm x 10 mm x 12 mm Ändprofil nr Art. nr: , , Levereras på beställning i rullar: t 3 mm / 2500 / 3000 x 50,000 mm PE Betongskyddsplatta med signalskikt Coextruderad; vid skada genom det tunna signalskiktet uppmärksammas den svarta "bas"- plattan., signalskikt vit Art. nr: x 2000 x 2-12 mm PE Betongskyddsplatta med "halkskydd" med vågmönstrad yta som halkskydds-beläggning av betonggolv / -bottenplattor Art. nr: x 1800 x 3 mm 4000 x 1800 x 5 mm PE Betongskyddsplatta, specialutföranden: anden: för speciella användningsområden finns olika specialutföranden: - betongskyddsplatta med polyesterväv förenklar anslutning mot t.ex. PVC Art.nr: x 1800 x 3 mm 4000 x 1800 x 5 mm Avri vrivningsprofil vningsprofil nr för anslutning av två betongskyddsplattor. Efter betongens härdning rivs PE-profilens plana yta av (behövs ej längre) och plattorna kan sedan sammansvetsas med en fogsöm. Art. nr: ,5-5 mm.532 Ytterhörnprofil 90, nr Art. nr: , , betongskyddsplatta med aluminiumkärna spärrskiktet fungerar som diffusionspärr mot CFC - HCFC och kolväteföreningar Art.nr: på rulle: 1350 x 5 mm - betongskyddsplatta med 19 mm (h) förankringsnoppor användes vid förhöjt grundvattentryck och relining av rör Art.nr: x 2000 x 2 3 mm Finns även som rullvara. -betongskyddsplatta av PE - el tillverkad av elektriskt ledande polyeten, se materialbeskrivning under "plattor". Art.nr: x 2000 x 3 mm 4000 x 2000 x 5 mm Avrivningsprofil nr 571 finns i samma material. Innerhörnprofil 90, nr art Art.nr: , , Hörn nr.. 40 Sida: 3 x 78 mm (Höjd: 78 mm) (Djup: 50 mm) formsprutad för förstärkning av behållarhörn art Art. nr:
