1 Bruksanvisning för vattentätning med bentonit Originalprodukten för vattentätning med nålfiltermembran

2 Tvärsnitt av BENTOFIX BFG Inledning Vatten är en förutsättning för allt liv på jorden men det kan samtidigt ha en oerhört skadlig inverkan på strukturer som har konstruerats av människan. På grund av dessa motsägelsefulla egenskaper som vattnet har är det ett element som vi måste överväga noggrant när vi gör byggnadstekniska bedömningar. Oavsett om vi vill vidta åtgärder för att lagra och innesluta det eller för att skydda mot det så är vatten en värdefull och oersättlig naturresurs. Idag går vår respekt för naturen längre än någonsin, bortom balansen mellan social utveckling och tekniska framsteg. Företag som är verksamma inom den här sektorn måste ta med dessa aspekter i beräkningen. Kunskap och erfarenhet är nyckeln till balans mellan sociala faktorer, miljö och ekonomi. Tack vare att vår tätningsprodukt BENTOFIX har utvecklats med utgångspunkt från dessa grundläggande krav ökar försäljningen av denna konstant. Innovativa och dynamiska Naue Fasertechnik har blivit en ledande kraft inom vattentätning och tillhandahåller tätningssystem som används i ett stort antal tekniska tillämpningar av olika företag och myndigheter. Vi kan erbjuda fullständig teknisk support med allt från konceptutformning till installation och tillhandahåller lösningar som utgår från våra innovativa produkter. Naturligt natriumbentonit 4 00 g/m Vattnets effekt på armerade betongstrukturer En välgjuten armerad betongstruktur ska klara att inte släppa in vatten, även under högt vattentryck, så att det inre stålet inte korroderar. Det är i verkligheten väldigt svårt (även med de mest moderna tillverkningsanläggningarna) att tillverka en så perfekt armerad betongmassa eftersom den allra minsta ojämnhet (som t.ex. ansamling av grus) kan leda till defekter i betongen. Ofta är också vattnet som tränger in i armerad betong surt och har därmed en aggressiv effekt på de grundläggande kemiska elementen i betong. Detta leder slutligen till att betongen börjar vittra. På grund av krympning uppstår små sprickor lätt i de yttre lagren av en gjuten betongmassa under bindningstiden. Sprickor kan också uppstå i betongstrukturer på grund av svängningar som orsakas av trafik, marksättning eller naturfenomen som jordbävningar. Stålarmeringen, speciellt den som ligger närmast utsidan, löper störst risk att förvittras genom korrosion på grund av att vatten tränger in genom sådana sprickor och via andra ytterst små sprickor som uppstår på grund av böjningar av elementet under dess livslängd. BENTOFIX BFG 5000 är ett betongtätningssystem som skyddar armerade betongstrukturer på ett effektivt sätt då det hindrar vatten från att tränga in och skyddar strukturen från att angripas av aggressiva kemiska substanser som finns i den omgivande marken. Tätningssystemet Tätningstekniken i BENTOFIX består av två grundläggande element: naturlig natriumbentonit som tätningsmaterial, robusta geotextilier som kapslar in och innesluter bentoniten. Icke-vävd geotextil 00 g/m² impregnerad med bentonit (800 g/m²) Vävd textil (00 g/m²) Naturligt natriumbentonit är ett naturligt förekommande ämne som har uppstått geologiskt från vulkanisk aska för ungefär 00 miljoner år sedan. Det kommer huvudsakligen från USA där aska År 987 utvecklade NAUE FASERTECHNIK BENTOFIX, ett geosyntetiskt bentonitmembran. lagrades på

3 Illustration av överlappning av BENTOFIX BFG det som då var havsbotten. Eftersom det är ett ämne som har uppstått på ett naturligt sätt är bentonit stabilt och har egenskaper som är förutsägbara på långt sikt. En av den naturliga natriumbentonitens egenskaper är att det sväller när det kommer i kontakt med vatten, speciellt grundvatten, vilket gör att den torra leran omvandlas till en ogenomtränglig gelé. Detta, tillsammans med de många andra egenskaper naturligt natriumbentonit har, gör att det är ett idealiskt material för att täta armerade betongstrukturer på ett säkert sätt. Geotextilier spelar en viktig roll i tätningstekniken som används för BENTOFIX. Vid kontakt med vatten ökar volymen för naturligt natriumbentonit till 8 gånger dess torra volym (ungefärlig uppskattning). För att kunna dra nytta av den här volymökningsprocessen och därmed uppnår optimal tätningsförmåga måste bentoniten inneslutas så att det inte kan klämmas ut ur tätningssystemet. Geotextilier kapslar in bentoniten med hjälp av miljontals korsande fibrer och ser till så att bentonitgelén (i fuktigt tillstånd) inte tränger ut ur den syntetiska textilen. En korrekt installation mellan den armerade betongen och marken bidrar till ett effektivt och permanent system. Dessa och många andra problem har lösts tack vare BENTOFIX. Den patenterade nålfiltsprocessen fäster lagret naturligt natriumbentonit mellan två lager geotextilier och håller bentoniten på plats med hjälp av den labyrint av korsande fibrer som bildas under tillverkningsprocessen. För att mekaniskt fästa de lager av geotextilier som håller bentoniten på plats och säkerställa att BENTOFIX produkten är stabil tillämpas en nålfiltprocess. Tusentals speciella hullingförsedda nålar förs genom mattan i växelvis uppåt- och neråtgående riktning och tvingar fibrerna i den övre icke-vävda geotextilen att genomkorsa bentonitlagret och fäster dem i det bärande vävda lagret. En syntetisk fiberlabyrint bildas på så sätt i hela produkten där bentonitpartiklarna hålls stadigt på plats. I den här processen fästs till miljoner fibrer per m² vilket ger systemet en viss kohesion. De utskjutande fibrerna på den vävda geotextilsidan värmebehandlas sedan vilket ger ytterligare hållfasthet för att motstå trycket när bentoniten sväller. Bentonitens naturligt höga tätningskapacitet bibehålls och förbättras också på grund av det ökade tryck som uppstår när den svällande bentoniten innesluts mellan de nålfiltade geotextillagren. Tack vare den här tillverkningsprocessen åstadkoms en produkt som kan innesluta fuktig naturlig natriumbentonit, även då den installeras i vertikalt läge. På ställen med vattenflöden kan bentoniten ändå hållas kvar utan för stor utdragning som skulle kunna leda till en skadlig ökning av genomsläppligheten. Nyckeln till BENTOFIX -produkternas framgång ligger i tillverkningsprocessen. Naturligt natriumbentonit inkapslas mellan två geotextillager med hjälp av en speciell nålfiltsprocess (tillverkas med patentnummer EP av NAUE FASERTECHNIK). Tillvekningspr ocess för BENTOFIX. Kontakten med vatten gör att natriumbentoniten sväller och omvandlas från lera till en geléliknande substans. När man tätar vertikala ytor, som en vägg, har bentoniten en tendens att migrera på grund av gravitationseffekten om det inte innesluts. Bentonitgelén kan också migrera på grund av vattenflöden.

4 Dessutom gör valet av geotextilier som används vid tillverkningen av BENTOFIX BFG 5000 att tätningssystemet blir flexibelt, ger det optimala mekaniska och fysiska egenskaper och gör det lättare att installera. Beskrivning av BENTOFIX BFG 5000 Eftersom armerade betongstrukturer av naturen är porösa och det lätt kan uppstå sprickor i dem är naturligt natriumbentonit ett idealiskt tätningsmaterial på grund av att det sväller när det kommer i kontakt med vatten och på så sätt skapar en ogenomsläpplig barriär. Den geléliknande konsistensen som den våta natriumbentoniten får gör det möjligt att anpassa den till den armerade betongens profil och täta små ytliga sprickor likväl som de som uppstår under strukturens livslängd. För att det här systemet ska fungera så bra som möjligt är det av grundläggande vikt att bentonitbarrirären har direkt kontakt med det armerade betongelemetet det ska skydda så att ingen vätska kan komma emellan elementets yta och själva tätningssystemet. BENTOFIX BFG 5000 är en robust, vädertålig produkt som till fullo utnyttjar de fysiska och mekaniska egenskaperna av de olika beståndsdelarna. Utöver de utmärkta tätningsegenskaperna hos natriumbentoniten ge kompositmembranen produkten en slitstark yta som skyddar mot punktering och mekaniska skador som kan uppstå under montering. Mellan den armerade betongen och motfyllningen behövs oftast inget annat skydd. Geotextiliernas flexibilitet gör att BENTOFIX BFG 5000 kan användas med nästa alla typer av armerade betongprofiler vilket säkerställer en perfekt tätning för alla kanter och fördjupningar. BENTOFIX BFG 5000 är idealiskt för vattentätning eftersom det yttre lagret av icke-vävd geotextil har impregnerats med ännu ett lager naturligt natriumbentonit över hela ytan. Produkten installeras med det icke-vävda geotextillagret mot betongelementet. Detta ger kontinuitet och en nära kontakt över hela ytan eftersom bentoniten kommer i kontakt med den armerade betongstrukturen. När produkten fuktas sväller natriumbentoniten som den ickevävda geotextilen har impregnerats med och tränger in i små sprickor eller defekter. De tätas därmed så att vatten inte kan tränga in. Detta säkerställer också att alla skarvar mellan BENTOFIX BFG 5000-mattor tätas även om dessa har skurits ut enligt mått eller passats in runt utskjutande delar. En speciell patenterad tillverkningsprocess gör det möjligt att stabilt kapsla in bentoniten inne i de icke-vävda porerna. Även om vi rekommenderar att man installerar BENTOFIX BFG 5000 i torrt tillstånd har man i många byggprojekt fuktat bentoniten innan den kommer i kontakt med strukturen eller marken. Tack vare att produkten är nålfiltad förhindras bentoniten från att tränga ut när den sväller då den hålls på plats av kompositmembranen. Men stort tryck på enstaka punkter så som fotavtryck ska dock undvikas när mattan har fuktats. BENTOFIX BFG 5000 tillverkas med hjälp av pulveriserat naturligt natriumbentonit som möjliggör en jämn spridning över hela betongytan. De små partiklarna i den pulveriserade bentoniten reagerar omedelbart om de fuktas och bentonitens aktiveringstid reduceras därmed drastiskt. Detta ger en omedelbar vattentätningsförmåga på plats. 4

5 I torrt tillstånd har BENTOFIX BFG 5000 en tjocklek på mm. När den har fuktats ökar produktens tjocklek med ungefär 4 till 5 mm efter att ha svällt fritt i några dagar (om det inte har utsätts för något tryck från externa källor). Om produkten hålls fuktad varierar inte detta värde. Denna kvalitetsstandard innebär att alla våra tillverkningsanläggningar och produkter genomgår noggranna interna och externa kontroller. BENTOFIX BFG 5000:s struktur 4 5 BENTOFIX BFG 5000 tillverkas i tre standardstorlekar och levereras på rulle. Man kan välja storlek på rullen efter tillämpningsområde och det är lätt att förvara och hantera rullarna på plats. Fullständigt säkra tätningar kan uppnås genom överlappande skarvar vilket underlättar installationen. Mattorna finns i följande storlekar Mikromatta (,0 m x,4 m) installeras med överlappning på 0 5 cm Minimatta (,4 m x 5 m) installeras med överlappning på 5-0 cm Maximatta (4.85 m x 40 m) installeras med överlappning på 0 0 cm Mikromatta: För motfyllning eller för att installera vertikalt. Minimatta: För att täta områden med många hinder som ger begränsad åtkomst. Maximatta: För att täta stora öppna områden som horisontella plattor. BENTOFIX BFG 5000 tillverkas av Naue Faser- technik och uppfyller kraven för ISO 900:000. Naturligt natriumbentonitpulver inkapslat i den övre icke-vävda lagret. Tack vare den jämna utfyllnaden över hela området kan bentonitmassan få en nära kontakt med den struktur som ska tätas. Ett enda och kontinuerligt lager med bentonit hålls samman av de inkapslande geotextillagren. Övre icke-vävt lager av polypropylen. Nedre stödlager som består av ett vävt folieband av polypropylen. Det här lagret fäster de nålfiltade fibrerna och ger hela produkten de anmärkningsvärda mekaniska egenskaperna. 4 Kärnlager av naturligt natriumbentonit. 5 Det inre bentonitlagret hålls på plats av ett tätt nålfilter med till miljoner fibrer per m². Fibrerna fästs i det icke-vävda och i det vävda lagret och bildar på så sätt ett sammanhållet system. 5

6 Strukturen Membranet består av ett kontinuerligt lager av naturligt natriumbentonit som hålls på plats av nålfiltad icke-vävd geotextil (yttre lager) i polypropylen (PP) och ett geotextillager bestående av vävt folieband (bärande lager). Komponenterna har nålfiltats för att bilda ett jämnt sammanhållet membran. Membranets ytlager fylls under tillverkningen med samma typ av bentonit som används i kärnlagret för att ge extra tätning i skarvar. en genomsnittlig yttäthet på 00 g/m². Tätningslagret ska vara naturligt natriumbentonit med en yttäthet på 4 00 g/m² (total bentonitvikt vid ungefärligt vatteninnehåll på %). Specifikationstext Tätning av Projektets namn kommer att göras med hjälp av en matta av geosyntetisk lera av naturligt natriumbentonit. Membranet är en komposit nålfiltad produkt som består av ett övre bärande geotextillager impregnerat med pulveriserat naturligt natriumbentonit med ett mellanlager av pulveriserat naturligt natriumbentonit. De två geotextillagren kommer att förenas genom homogen tät nålfiltning av de syntetiska fibrerna från det övre ickevävda lagret till det undre bärande vävda lagret och fästas genom en värmebehandlingsprocess. Nålfiltningen kommer att skapa över miljoner korsande fibrer per m² mellan de vävda och icke-vävda geotextilierna, vilket ger hög motståndskraft mot skjuvning och säkerställer att den fuktade bentoniten hålls på plats om produkten installeras i vertikal position. De syntetiska materialen som kapslar in bentoniten måste vara kemiskt motståndskraftiga mot vanliga ämnen i grundvattnet och får inte vara biodegraderbara för att kunna uppnå ett tätningssystem med lång livstid. Den genomsnittliga hydrauliska konduktiviteten i membranet 'k' ska vara x 0 - m/s. Den övre geotextilen ska tillverkas i icke-vävda nålfiltade krusfiber i polypropylen med en genomsnittlig yttäthet på 00 g/m², som är impregnerad med 800 g/m² naturligt natriumbentonit genom hela tvärsnittet och på hela ytan. Det bärande undre lagret ska vara vävd geotextil bestående av folieband av polypropylen med Användningsområden BENTOFIX BFG 5000 kan användas som vattentätning för nästan alla typer av armerade betongelement för konstruktion. Det är speciellt effektiv för tätning av grund som ligger under grundvattenytan och som alltså kan komma i kontakt med grundvattnet. Anmärkningar BENTOFIX BFG 5000 ska endast installeras om en nära kontakt kan uppnås på båda sidorna (t.e.x. betong på ena sidan och jord på andra sidan eller betong på båda sidorna) av membranet över hela dess yta med de två element som ska tätas. Naturligt natriumbentonit ska endast fuktas med normalt grundvatten. För användning där det finns vatten med högt saltinnehåll eller som är mycket förorenade kontakta vårt tekniska kontor för råd. Kvalitetskontroller BENTOFIX BFG 5000 tillverkas i enlighet med kvalitetsstandarden ISO 900 : 000. Den genomgår därmed konstanta kvalitetskontroller internt på företaget och av tredje part. Ytterligare testning som utförs av oberoende laboratorier säkerställer att produkten är av högsta kvalitet och har de tekniska egenskaper som specificeras av tillverkaren.

7 Tätning av armerade betonggolvplattor Packad och avjämnad undergrund. Valfritt lager av mager betong med en tjocklek på 4 till cm eller ett lager sand eller grus. BENTOFIX BFG Valfritt övre skyddslager av mager betong med en tjocklek på 4 till cm, bra att använda om fordon eller personer ska vistas på ytan. 5 Grundplatta i armerad betong. Täta betonggolvplatta Följ instruktionerna för att förbereda grunden, ett lager som består av antingen mager betong eller sand eller grus kan användas. Ett sådant lager har vanligtvis en tjocklek på ungefär 5 cm och tillhandahåller en jämn plattform att arbeta på vid installation av vattentätningsmembranet. Hela plattformen ska ha en jämn yta och vara fri från smuts och damm. Ovanpå installeras BENTOFIX BFG 5000 genom att man helt enkelt rullar ut mattan och passar in den. Man skapar en vattentät försegling genom att låta de utrullade mattorna överlappa 4 varandra i enlighet med tillverkarens rekommendationer. Man ska se till att den icke-vävda geotextilen (som är impregnerad) med ytterligare naturligt natriumbentonit vänds uppåt för att komma i kontakt med den mjuka betongen när den hälls ut. Efter att BENTOFIX BFG 5000 har placerats ut kan ytterligare ett lager med armerad betong fyllas på med en tjocklek på ungefär 5 cm ovanpå, för att skapa en skyddande och jämn plattform där betongformen och armeringsjärnen kan resas för att gjuta betongolvplattan. Till sist kan den armerade betonggolvplattan (minst 50 mm tjock) gjutas 5. BENTOFIX BFG 5000 måste installeras på plana och jämna ytor utan veck eller ojämnheter i produkten. Spår av fukt eller vatten på ytan påverkar inte produktens pestanda så länge starka punkttryck undviks. Där mattor av BENTOFIX BFG 5000 överlappas för att åstadkomma vattentäta skarvar ska smuts och partiklar först avlägsnas från överlappningsområdet. Mattorna ska överlappa varandra med minst 0 cm, men det rekommenderas att man använder en dubbelt så stor överlappning när man använder större rullar (maximatta) för att säkra den ogenomsläppliga barriären på plats. Mattor kan installeras manuellt eller med hjälp av en godkänd monteringsstång. 7

8 Man bör först planera i vilken riktning överlappningarna ska göras så att de görs i samma riktning. Betongen ska sedan hällas på membranet i samma riktning som överlappningarna. Detta för att inte riskera att eventuell våt betong som tappas viker bak membranpanelen och förstör det kontinuerliga ogenomsläppliga lagret. Om gjutfogar ska göras över membranet ska frilagda delar av BENTOFIX BFG 5000 täckas med ett lämpligt vattentätt lager som skyddar membranet från att fuktas för tidigt. Det skyddande lagret ska även skydda mot möjliga mekaniska skador och arbetsfordon och personal ska inte beträda området. Om ett membran placeras ut på ett område där tidigare installationer har gjorts ska man vara särskilt noggrann för att se till att rekommendationerna för överlappning följs vad gäller produktens renhet. För att tätningen ska blir så effektiv som möjligt rekommenderas det att bentoniten hålls torr tills den våta betongen hälls ut. På så sätt ser man till att vikten av den våta betongen begränsar bentoniten ytterligare när den fuktas och sväller och skapar en tätning med en lerbarriär med högt tryck. Installation mot en betongform Vid övergångar mellan horisontella och vertikala ytor, som t.ex. vid en vägg, ska BENTOFIX BFG 5000 installeras horisontellt under betonggolvplattan och sedan helt enkelt vikas upp 90 och spikas mot betongformens sida. Om man använder spikar med platt huvud är det viktig att ta bort spikhuvudena innan betongelementet gjuts. Detta är för att man ska kunna ta bort spikarna antingen med betongformen i eller från den betongformsgjutna sidan när den delen av strukturen är färdigställd utan att skada tätningen. Spikar ska endast användas där membranen överlappas och med ett mellanrum på 5 till 0 cm. Detta säkerställer att bentoniten när den sväller tätar spikhålet genom membranet med ett dubbelt lager. Det är viktigt att kontrollera att membranet har överlappats ordentligt för att ge en säker vattentätning. Ibland kan det på grund av strukturens geometri vara nödvändigt att fylla området med naturligt natriumbentonit. Detta kan göras med torr bentonit eller bentonit som har blandats med vatten enligt följande proportioner: ung. 4 delar vatten till del natriumbentonitpulver. Installation mot en betongform Packad och avjämnad undergrund. Valfritt lager av mager betong med en tjocklek på 4 till cm eller ett lager sand eller grus. Natriumbentonit eller godkänt avrundningsmaterial. 4 BENTOFIX BFG Valfritt skyddslager i betong Betongform 7 Armerad betongplatta 8 Spikar 8

9 Täta grundpålar Det kringliggande området täcks med natriumbentonit 4. En på förhand anpassad BENTOFIX -platta dras sedan över den utskjutande stålarmerade pålen eller läggs mot pålen. Det kan vara nödvändigt att dra BENTOFIX upp för pålen. Ibland rekommenderas 9 tätningsslam 0 istället. Det är viktigt att se till att det inte finns några otätade områden runt pålen. Över området som är täckt med BENTOFIX massa ska en till mikromatta eller en korrekt anpassad membranplatta som spikas fast i det under lagret 7 placeras för att skydda det förvällda lagret av 8 natriumbentonit 4 från att sköljas bort när den våta betongen hälls på Jord Valfritt lager av mager betong som ska utjämna ytan som BENTOFIX BFG 5000 installeras på BENTOFIX BFG Förvälld natriumbentonit runt påle 8 5 Valfritt övre skyddslager av betong Armerad betongpålplint 7 Armeringsjärn, t.ex. för anslutningsvägg 5 8 BENTOSTRIP vattenstopp 9 Betongvägg 7 0 Täta grundpålar Området kring grundpålarna som ska tätas måste vara helt rent och inte ha några ojämnheter på ytan. Jord Valfritt betonglager BENTOFIX BFG Valfritt övre skyddslager av betong Armerad grund 7 Stålarmeringsstänger i pålen 8 BENTOSTRIP vattenstopp 9 Betongvägg 0 Tätningsslam 9

10 Installation på vertikala väggar Installation av BENTOFIX BFG 5000 på vertikala väggar ska - beroende på väggarnas höjd - göras med minimattor,0 m x,4 m, som har utformats speciellt för detta, eller med hjälp av mikromattor med storleken,4 m x 5 m. När den armerade betongväggen står klar fästs BENTOFIX BFG 5000-membranet vid väggen genom att man spikar fast mjuka fästbrickor. Det är viktigt att kontrollera att geotextilen som är impregnerad med naturligt natriumbentonit placeras mot väggens jordsida. Mattorna ska överlappa varandra med minst 0 cm och spikas fast i den armerade betongen med 5 till 0 cm mellanrum mellan spikarna längs den övre kanten av Bentonitpulvret (levereras i säckar på 0 kg) blandas med vatten med proportionen 4 delar vatten och del natriumbentonit. Den torra bentoniten blir då en mjuk geléliknande massa vilket gör den lätt att hantera och forma för reparationer och ytterligare tätning. Installation på vertikala väggar överlappningsområdet. Det är inte nödvändigt att spika fast övriga delar av mattorna. Det är tillåtet att spika fast mattan vid fogarna. Den vertikala mattan ska vara plan och inte ha några veck eller ojämnheter för att säkerställa att det bildas en bra och nära kontakt med betongstrukturen och jorden. Överlappningen av membranet mellan mataren och väggen ska vara minst 5 cm och det här området ska spikas fast ordentligt. Om så är nödvändigt kan ytterligare en membrantätning med en Packad och avjämnad jord Valfritt lager av mager betong med en tjocklek på 4 till cm eller ett lager sand eller grus. BENTOFIX BFG Valfritt skyddslager av betong för att fördela belastning och utgöra stöd för armeringen med en tjocklek på 4 till cm. Detta är användbart om man vill ge åtkomst för fordon och personer. 5 Bas av armerad betong BENTOSTRIP vattenstopp 7 Vertikal vägg 0

11 bredd på 40 cm användas. Denna ska placeras direkt över gjutfogen, parallellt med den så att överlappningszonerna för mattorna vid fogen blir ordentligt tätade. Överlappningar mellan membranplattor ska göras på samma sätt som takplattor överlappar varandra. Den övre plattan överlappar den nedre plattan. På så sätt hindras jord från att komma in i överlappningsområdena vid motfyllning av väggen. Motfyllningsjorden ska vara fri från vassa eller utskjutande objekt som skulle kunna skada membranet och de ska packas så hårt som möjligt mot strukturen. För att förhindra att jord och annat material skadar de installerade mattorna kan en 0 till 5 cm lång skyddsplatta i trä fixeras vid BENTOFIX BFG 5000 och spikas fast 0 till 0 cm under den vertikala tätningens maxhöjd. Det övre lagret med en längd på till,0 m är formad som en omega som skjuter in i utvidgningsfogen 5. Utvidgningsfogen måste fyllas med en eller två remsor av membranet för att se till att vatten inte kan tränga in i fogen Membranremsorna spikas fast i den betongsektion som har gjutis tidigare. Den övre tätningen av utdvidgningsfogen görs med polystyren 9. Om det är möjligt kan en förvälld bentonitmassa, som görs i ordning med 4 delar vatten och del natriumbentonitpulver (levereras i säckar på 0 kg), användas i utvidgningsfogens hålighet. Skapa horisontella utvidgningsfogar Jord Valfritt lager med mager betong som BENTOFIX BFG 5000 placeras på. Dubbelt lager BENTOFIX BFG 5000 Valfritt betonglager för att skydda BENTOFIX BFG 5000 BENTOFIX BFG 5000, som har höjts upp och skjuter in i fogområdet. Remsa av BENTOFIX BFG 5000 Basplatta/grundplatta Vattenspärrr Polystyren Skapa horisontella utvidgningsfogar Utvidgningsfogar ska tätas med en lämplig vattenspärr i PVC 8 som gjuts in i den förstärkta betongen, eller med annat godkänt system. Under grundplatan där fogstycket slutar måste man installera ett dubbelt lager BENTOFIX BFG 5000-matta.

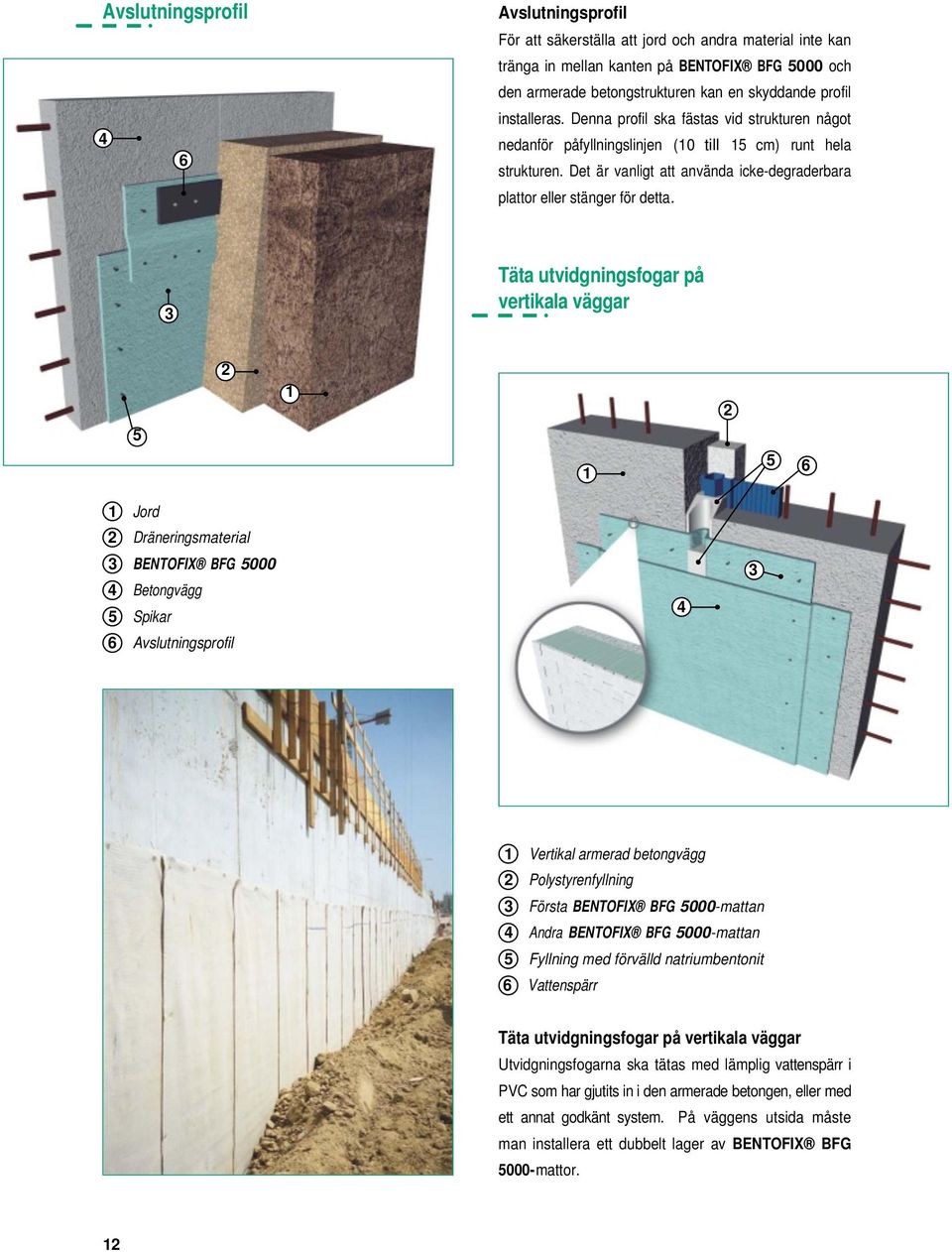

12 Avslutningsprofil 4 Avslutningsprofil För att säkerställa att jord och andra material inte kan tränga in mellan kanten på BENTOFIX BFG 5000 och den armerade betongstrukturen kan en skyddande profil installeras. Denna profil ska fästas vid strukturen något nedanför påfyllningslinjen (0 till 5 cm) runt hela strukturen. Det är vanligt att använda icke-degraderbara plattor eller stänger för detta. Täta utvidgningsfogar på vertikala väggar 5 5 Jord Dräneringsmaterial BENTOFIX BFG Betongvägg 4 5 Spikar Avslutningsprofil Vertikal armerad betongvägg Polystyrenfyllning Första BENTOFIX BFG 5000-mattan 4 Andra BENTOFIX BFG 5000-mattan 5 Fyllning med förvälld natriumbentonit Vattenspärr Täta utvidgningsfogar på vertikala väggar Utvidgningsfogarna ska tätas med lämplig vattenspärr i PVC som har gjutits in i den armerade betongen, eller med ett annat godkänt system. På väggens utsida måste man installera ett dubbelt lager av BENTOFIX BFG 5000-mattor.

13 Det inre lagret, som har en längd på till.0 meter, är format som ett omega och skjuter ut i utvidgningsfogen. Täta vertikala väggar mot bärande strukturer Utvidgningsfogen ska fyllas med en eller två remsor av membranet eller av bentonitmassa för att hindra vatten från att tränga in i fogens inre. 8 Membranremsorna ska spikas fast i betongväggen Valfritt lager av mager betong BENTOFIX BFG 5000 Valfritt skyddslager av betong 4 Armerad platta 5 BENTOSTRIP vattenstopp Betongvägg 7 Bärande struktur, t.ex. sprutbetong 8 Jord Den inre tätningen av utvidgningsfogen görs med polystyren. Om det är möjligt kan en förvälld bentonitmassa, som görs i ordning med 4 delar vatten och del natriumbentonitpulver (levereras i säckar på 0 kg), användas i utvidgningsfogens hålighet. När BENTOFIX BFG 5000 har installerats i utvidgningsfogarna måste väggen motfyllas. Jorden som används till detta ska vara fri från skarpa och utskjutande objekt som skulle kunna skada mattan och den ska packas så tätt som möjligt.

14 Täta vertikala väggar mot bärande strukturer När man ska täta armerade betongväggar mot bärande strukturer genomförs installationen i omvänd ordning i förhållande till tätning av väggar med jord bakom. Innan väggen konstrueras måste man fästa BENTOFIX BFG 5000 direkt på den bärande väggen. Sidan med icke-vävd geotextil, som är impregnerad med naturligt natriumbentonit, ska installeras mot sidan med våt betong. BENTOFIX BFG 5000 anpassar sig till eventuella ojämnheter i den bärande väggen tack vare sina flexibla egenskaper och den täta fiberförstärkningen. Men det är ändå bra att se till att undergrunden till den bärande väggen är så jämn som möjligt. Överlappningar fästs med spikar med 5 till 0 cm mellanrum. Det är viktigt att mattorna installeras jämnt och har en bra och nära kontakt med överlappningsområdet. Expanderande fogtätningsband BENTOSTRIP BENTOSTRIP är ett vattentätningsband som används för att täta betongfogar och det består av 75 % naturligt natriumbentonit och 5 % butengummi. När det kommer i kontakt med vatten expanderar BENTOSTRIP mer än 400 % förutsatt att det finns en vattentät tätning. Tack vare att den är sammansatt av gummi och bentonit är BENTOSTRIP böjlig även i minusgrader, ned till -5 C. BENTOSTRIP kan stå emot kemikalier som våt betong. BENTOSTRIP testas av betongforskningslaboratoriet Magnel som tillhör Ghent Universitet och är COPROcertifierat. Installation BENTOSTRIP placeras mitt i gjutfogen och fixeras med stålspikar med 0 till 40 cm mellanrum. BENTOSTRIP kan skyddas med en fixeringsprofil i metall, Bentonet, mot skador från nyupphälld betong eller för att förstärka remsan om den installeras vertikalt. BENTOSTRIP ska installeras på en torr och jämn yta. Om ytan är ojämn kan BENTOSTRIP limmas på plats. Den måste täckas med minst 75 mm betong. Ändarna av BENTOSTRIP kan fixeras med stötfog. BENTOSTRIP vattenstopp Jord Valfritt lager mager betong BENTOFIX BFG 5000 Betongvägg Penetration BENTOSTRIP vattenstopp Tillverkning och tekniska egenskaper BENTOSTRIP är en rektangulär remsa som säljs i rullar på 0 meter. Det finns 4 rullar i varje låda. Tvärsnittet för fogbanden är 4

15 5 mm x 9 mm. Förstansade skyddsband på meter medföljer. Specifikationstext Leverans och installation av expanderande självtätande fogband som består av 75 % naturligt natriumbentonit och 5 % butengummi, lämpliga för tätning av betongfogar både i horisontella och vertikala positioner på ett sådant sätt att produktens möjlighet att expandera i kontakt med vatten blir så god som möjligt. Fogbandet ska installeras centrerat i förhållande till strukturen och högst 75 mm från väggens ytterkant och på en homogen och jämn yta. Transport av BENTOFIX BFG 5000 maximatta. BENTOFIX -membran rullas ut på en grund. Vertikal fixering av BENTOFIX. Vertikal fixering av BENTOFIX mot en betongyta. Stålarmering placeras ut framför BENTOFIX. Vattentätning med BENTOFIX. Utskjutande rör tätat med BENTOFIX. Betong hälls över BENTOFIX. 5

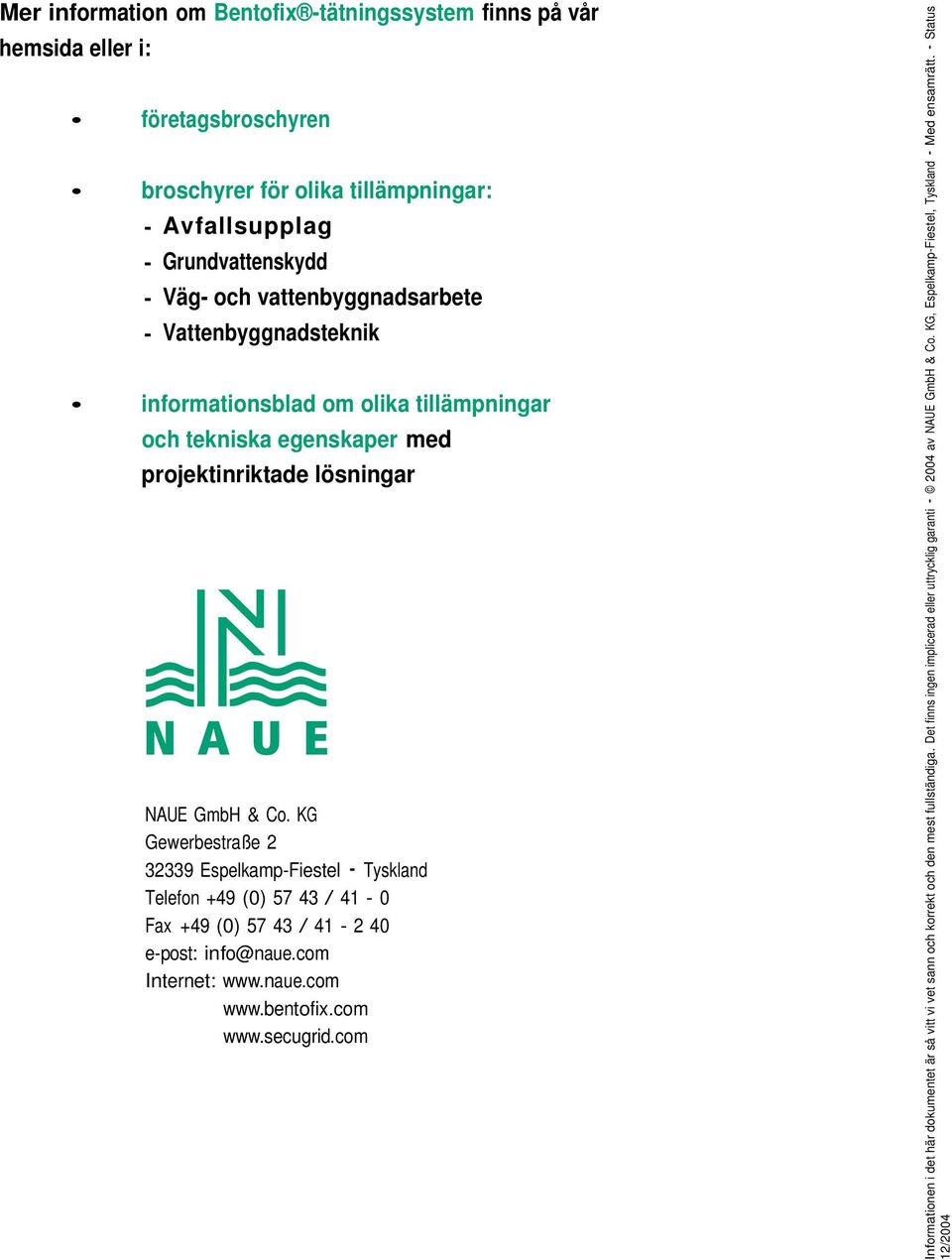

16 Mer information om Bentofix -tätningssystem finns på vår hemsida eller i: företagsbroschyren broschyrer för olika tillämpningar: Avfallsupplag Grundvattenskydd Väg- och vattenbyggnadsarbete Vattenbyggnadsteknik informationsblad om olika tillämpningar och tekniska egenskaper med projektinriktade lösningar NAUE GmbH & Co. KG Gewerbestraße 9 Espelkamp-Fiestel Tyskland Telefon +49 (0) 57 4 / 4-0 Fax +49 (0) 57 4 / 4-40 e-post: info@naue.com Internet: Informationen i det här dokumentet är så vitt vi vet sann och korrekt och den mest fullständiga. Det finns ingen implicerad eller uttrycklig garanti 004 av NAUE GmbH & Co. KG, Espelkamp-Fiestel, Tyskland Med ensamrätt. Status /004
