THERMOTECH. Solvärmesystem. Sortiment och prislista. Ver 1405

Transkript

1 THERMOTECH Solvärmesystem Sortiment och prislista Ver 1405

2 Copyright: Thermotech Scandinvia AB 2014 Omslagsfoto: Michael Engman Grafisk form: Ulrika Mattisson Övrigt bildmaterial: Michael Engman, Erik Persson

3 Solvärmesystem INNEHÅLLSFÖRTECKNING Sida Sökregister och kontaktinformation... 4 Allmänna villkor och godsinformation... 5 Solfångare, FP Styr- och reglerutrustning... 8 Solvärmestation... 8 Reglercentral... 8 Solvärmestationsanslutningar... 8 Värmeväxlare och expansionskärl Värmeväxlarpaket... 9 Expansionskärl solvärme... 9 Väggfäste expansionskärl... 9 Flexrör DN Monteringsdetaljer, översikt Montageskenor...12 Montageskenor...12 Monteringssatser Monteringssatser, universella...13 Monteringssatser för tegeltak...14 Monteringssatser för plana tak...15 Anslutningssatser Anslutningssatser för vertikalt montage...16 Anslutningssatser för horisontellt montage...17 Tillbehör...18 Skenanslutningspaket...18 Fyllnadsstation...18 Solvärmeledningar Solvärmeledning DN Solvärmeledning DN Solvärmeledning DN Infästningspaket för solvärmeledning...22 Plåtinklädnadspaket Takgenomföringspaket Tankar Energitank ET Lagringstank ST Solvärmeberedare HWT Tankanslutningar...26 Värmebärare, koncentrerad...27 Termisk massa...27 Med reservation för ev. ändringar. Vi hänvisar till för senaste version. Samtliga priser är exklusive moms om inte annat anges.

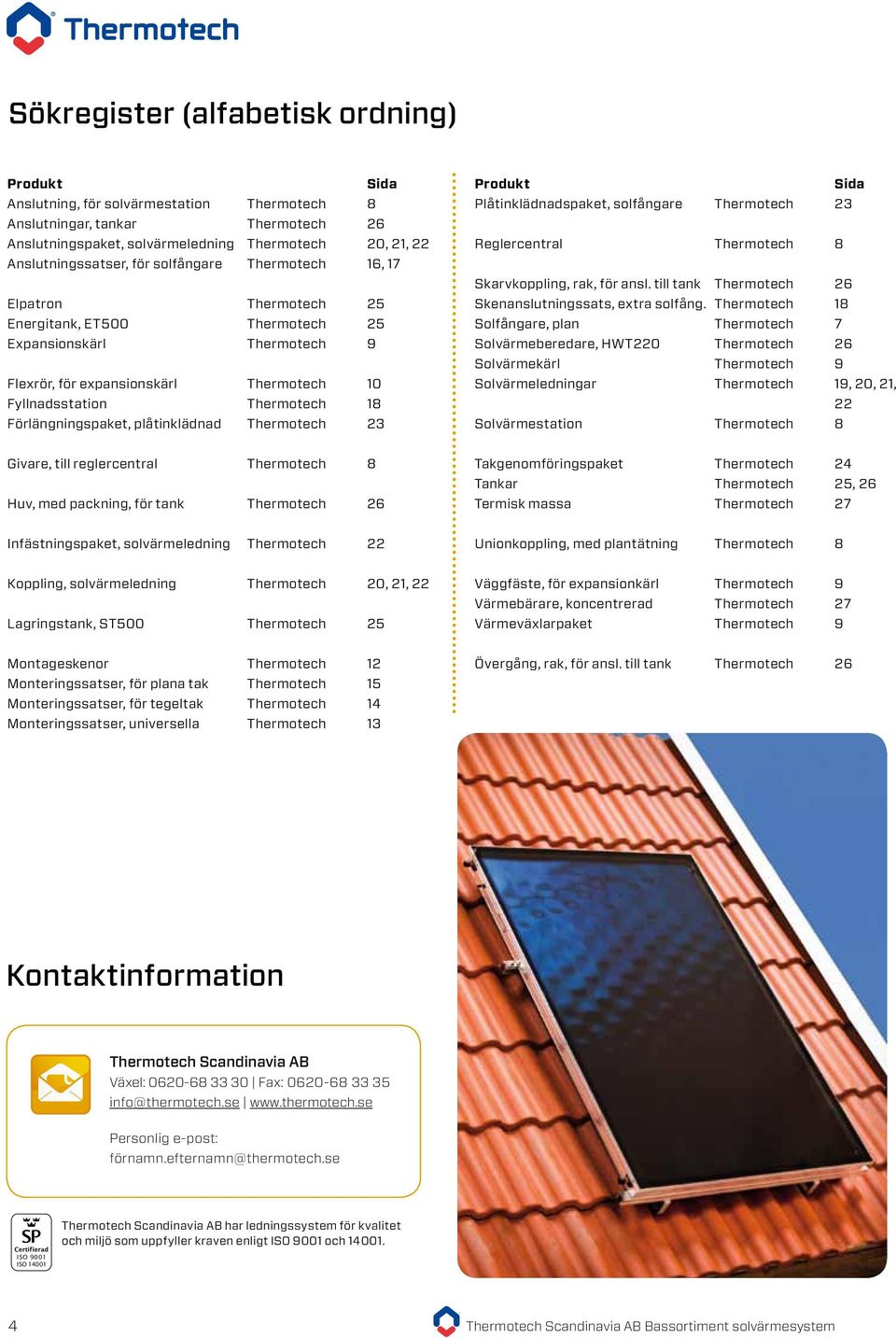

4 Sökregister (alfabetisk ordning) Produkt Sida Anslutning, för solvärmestation Thermotech 8 Anslutningar, tankar Thermotech 26 Anslutningspaket, solvärmeledning Thermotech 20, 21, 22 Anslutningssatser, för solfångare Thermotech 16, 17 Elpatron Thermotech 25 Energitank, ET500 Thermotech 25 Expansionskärl Thermotech 9 Flexrör, för expansionskärl Thermotech 10 Fyllnadsstation Thermotech 18 Förlängningspaket, plåtinklädnad Thermotech 23 Produkt Sida Plåtinklädnadspaket, solfångare Thermotech 23 Reglercentral Thermotech 8 Skarvkoppling, rak, för ansl. till tank Thermotech 26 Skenanslutningssats, extra solfång. Thermotech 18 Solfångare, plan Thermotech 7 Solvärmeberedare, HWT220 Thermotech 26 Solvärmekärl Thermotech 9 Solvärmeledningar Thermotech 19, 20, 21, 22 Solvärmestation Thermotech 8 Givare, till reglercentral Thermotech 8 Huv, med packning, för tank Thermotech 26 Takgenomföringspaket Thermotech 24 Tankar Thermotech 25, 26 Termisk massa Thermotech 27 Infästningspaket, solvärmeledning Thermotech 22 Unionkoppling, med plantätning Thermotech 8 Koppling, solvärmeledning Thermotech 20, 21, 22 Lagringstank, ST500 Thermotech 25 Väggfäste, för expansionkärl Thermotech 9 Värmebärare, koncentrerad Thermotech 27 Värmeväxlarpaket Thermotech 9 Montageskenor Thermotech 12 Monteringssatser, för plana tak Thermotech 15 Monteringssatser, för tegeltak Thermotech 14 Monteringssatser, universella Thermotech 13 Övergång, rak, för ansl. till tank Thermotech 26 Kontaktinformation Thermotech Scandinavia AB Växel: Fax: info@thermotech.se Personlig e-post: förnamn.efternamn@thermotech.se Certifierad ISO 9001 ISO Thermotech Scandinavia AB har ledningssystem för kvalitet och miljö som uppfyller kraven enligt ISO 9001 och

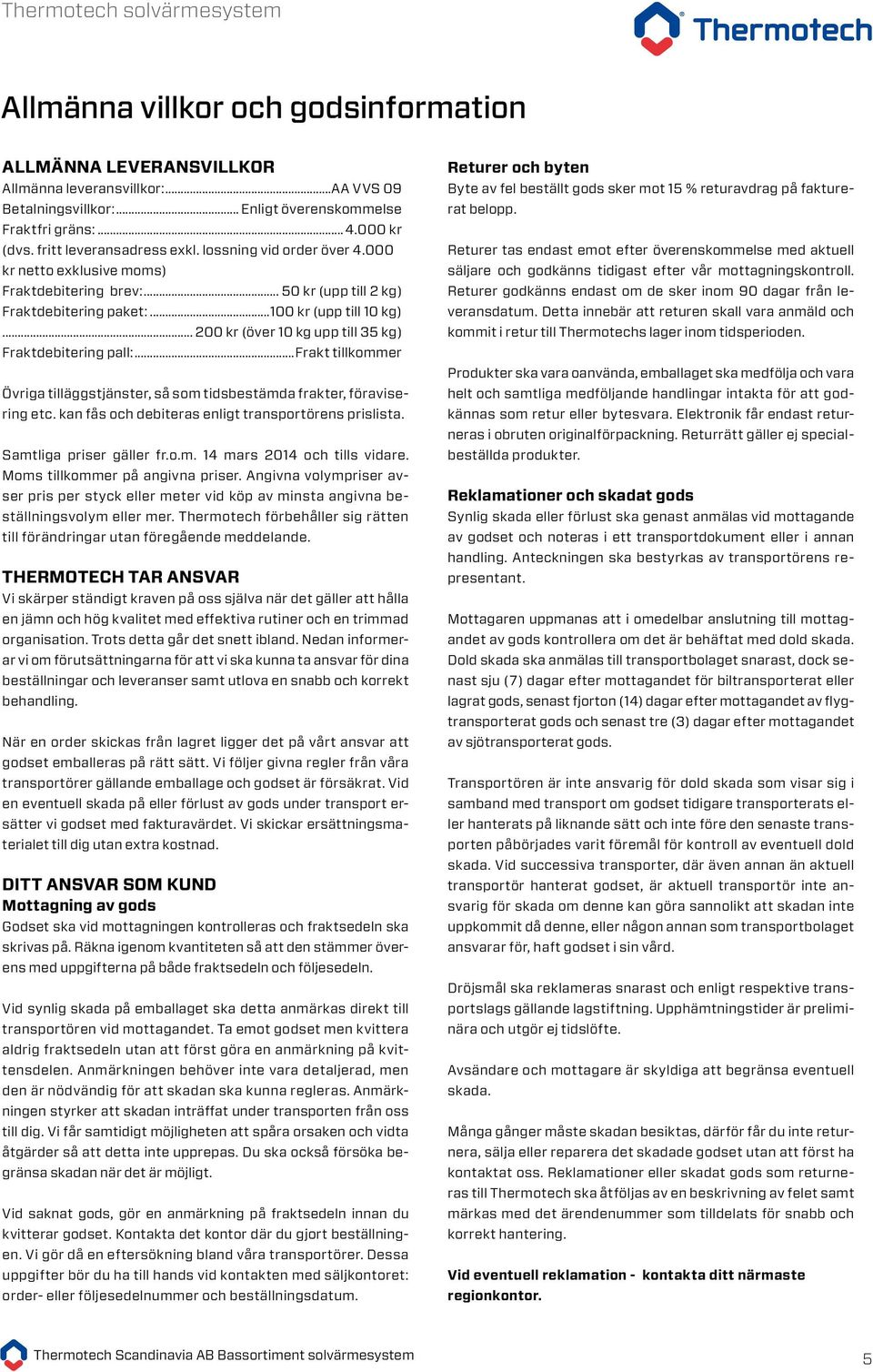

5 Allmänna villkor och godsinformation ALLMÄNNA LEVERANSVILLKOR Allmänna leveransvillkor:...aa VVS 09 Betalningsvillkor:... Enligt överenskommelse Fraktfri gräns: kr (dvs. fritt leveransadress exkl. lossning vid order över kr netto exklusive moms) Fraktdebitering brev: kr (upp till 2 kg) Fraktdebitering paket: kr (upp till 10 kg) kr (över 10 kg upp till 35 kg) Fraktdebitering pall:...frakt tillkommer Övriga tilläggstjänster, så som tidsbestämda frakter, föravisering etc. kan fås och debiteras enligt transportörens prislista. Samtliga priser gäller fr.o.m. 14 mars 2014 och tills vidare. Moms tillkommer på angivna priser. Angivna volympriser avser pris per styck eller meter vid köp av minsta angivna beställningsvolym eller mer. Thermotech förbehåller sig rätten till förändringar utan föregående meddelande. THERMOTECH TAR ANSVAR Vi skärper ständigt kraven på oss själva när det gäller att hålla en jämn och hög kvalitet med effektiva rutiner och en trimmad organisation. Trots detta går det snett ibland. Nedan informerar vi om förutsättningarna för att vi ska kunna ta ansvar för dina beställningar och leveranser samt utlova en snabb och korrekt behandling. När en order skickas från lagret ligger det på vårt ansvar att godset emballeras på rätt sätt. Vi följer givna regler från våra transportörer gällande emballage och godset är försäkrat. Vid en eventuell skada på eller förlust av gods under transport ersätter vi godset med fakturavärdet. Vi skickar ersättningsmaterialet till dig utan extra kostnad. DITT ANSVAR SOM KUND Mottagning av gods Godset ska vid mottagningen kontrolleras och fraktsedeln ska skrivas på. Räkna igenom kvantiteten så att den stämmer överens med uppgifterna på både fraktsedeln och följesedeln. Vid synlig skada på emballaget ska detta anmärkas direkt till transportören vid mottagandet. Ta emot godset men kvittera aldrig fraktsedeln utan att först göra en anmärkning på kvittensdelen. Anmärkningen behöver inte vara detaljerad, men den är nödvändig för att skadan ska kunna regleras. Anmärkningen styrker att skadan inträffat under transporten från oss till dig. Vi får samtidigt möjligheten att spåra orsaken och vidta åtgärder så att detta inte upprepas. Du ska också försöka begränsa skadan när det är möjligt. Vid saknat gods, gör en anmärkning på fraktsedeln innan du kvitterar godset. Kontakta det kontor där du gjort beställningen. Vi gör då en eftersökning bland våra transportörer. Dessa uppgifter bör du ha till hands vid kontakten med säljkontoret: order- eller följesedelnummer och beställningsdatum. Returer och byten Byte av fel beställt gods sker mot 15 % returavdrag på fakturerat belopp. Returer tas endast emot efter överenskommelse med aktuell säljare och godkänns tidigast efter vår mottagningskontroll. Returer godkänns endast om de sker inom 90 dagar från leveransdatum. Detta innebär att returen skall vara anmäld och kommit i retur till Thermotechs lager inom tidsperioden. Produkter ska vara oanvända, emballaget ska medfölja och vara helt och samtliga medföljande handlingar intakta för att godkännas som retur eller bytesvara. Elektronik får endast returneras i obruten originalförpackning. Returrätt gäller ej specialbeställda produkter. Reklamationer och skadat gods Synlig skada eller förlust ska genast anmälas vid mottagande av godset och noteras i ett transportdokument eller i annan handling. Anteckningen ska bestyrkas av transportörens representant. Mottagaren uppmanas att i omedelbar anslutning till mottagandet av gods kontrollera om det är behäftat med dold skada. Dold skada ska anmälas till transportbolaget snarast, dock senast sju (7) dagar efter mottagandet för biltransporterat eller lagrat gods, senast fjorton (14) dagar efter mottagandet av flygtransporterat gods och senast tre (3) dagar efter mottagandet av sjötransporterat gods. Transportören är inte ansvarig för dold skada som visar sig i samband med transport om godset tidigare transporterats eller hanterats på liknande sätt och inte före den senaste transporten påbörjades varit föremål för kontroll av eventuell dold skada. Vid successiva transporter, där även annan än aktuell transportör hanterat godset, är aktuell transportör inte ansvarig för skada om denne kan göra sannolikt att skadan inte uppkommit då denne, eller någon annan som transportbolaget ansvarar för, haft godset i sin vård. Dröjsmål ska reklameras snarast och enligt respektive transportslags gällande lagstiftning. Upphämtningstider är preliminära och utgör ej tidslöfte. Avsändare och mottagare är skyldiga att begränsa eventuell skada. Många gånger måste skadan besiktas, därför får du inte returnera, sälja eller reparera det skadade godset utan att först ha kontaktat oss. Reklamationer eller skadat gods som returneras till Thermotech ska åtföljas av en beskrivning av felet samt märkas med det ärendenummer som tilldelats för snabb och korrekt hantering. Vid eventuell reklamation - kontakta ditt närmaste regionkontor. 5

6 Sortiment Sortiment och prislista Med reservation för ev. ändringar. Vi hänvisar till för senaste version. Samtliga priser är exklusive moms om inte annat anges.

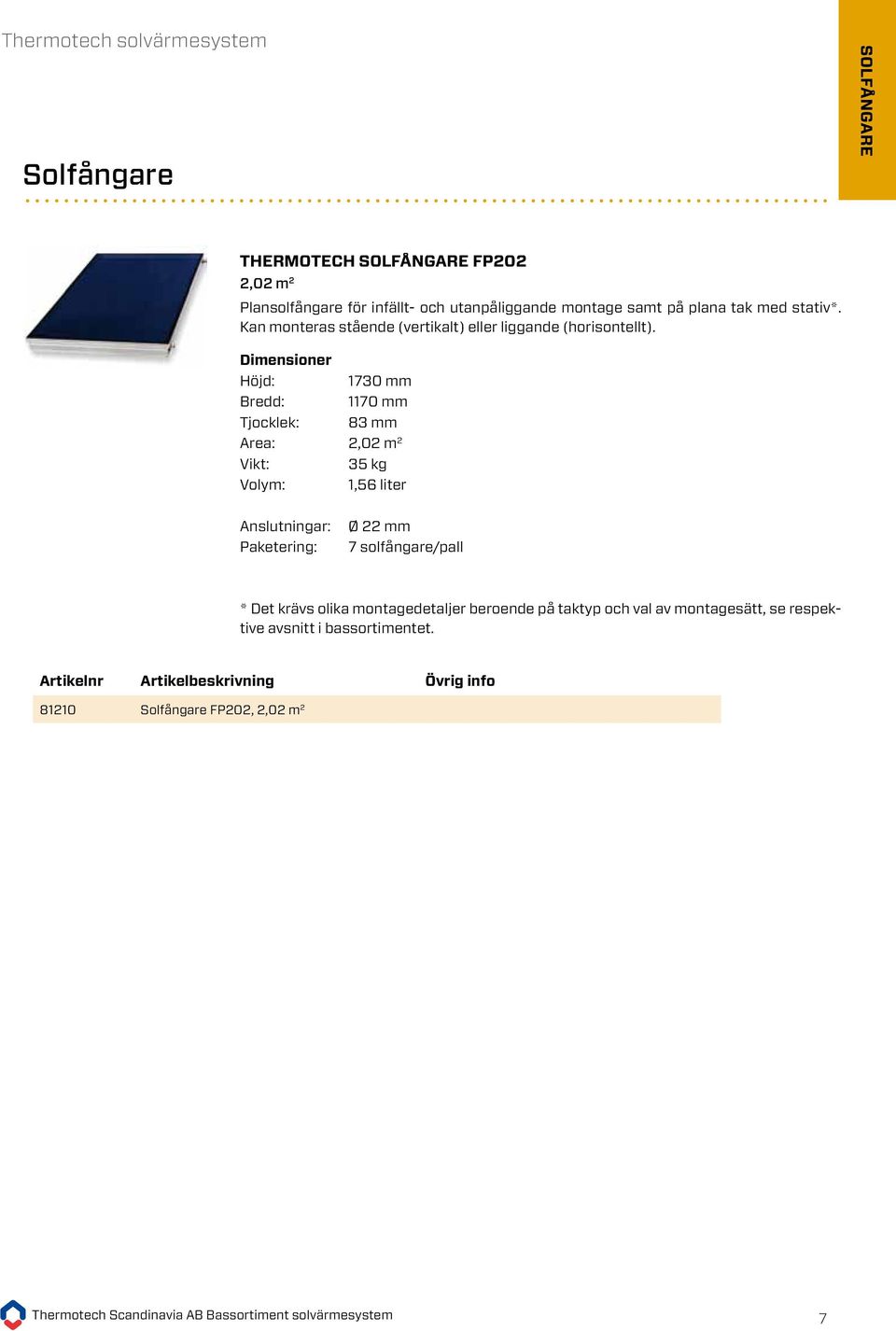

7 Solfångare SOLFÅNGARE THERMOTECH SOLFÅNGARE FP202 2,02 m 2 Plansolfångare för infällt- och utanpåliggande montage samt på plana tak med stativ*. Kan monteras stående (vertikalt) eller liggande (horisontellt). Dimensioner Höjd: 1730 mm Bredd: 1170 mm Tjocklek: 83 mm Area: 2,02 m 2 Vikt: 35 kg Volym: 1,56 liter Anslutningar: Paketering: Ø 22 mm 7 solfångare/pall * Det krävs olika montagedetaljer beroende på taktyp och val av montagesätt, se respektive avsnitt i bassortimentet Solfångare FP202, 2,02 m ,00 kr/st 7

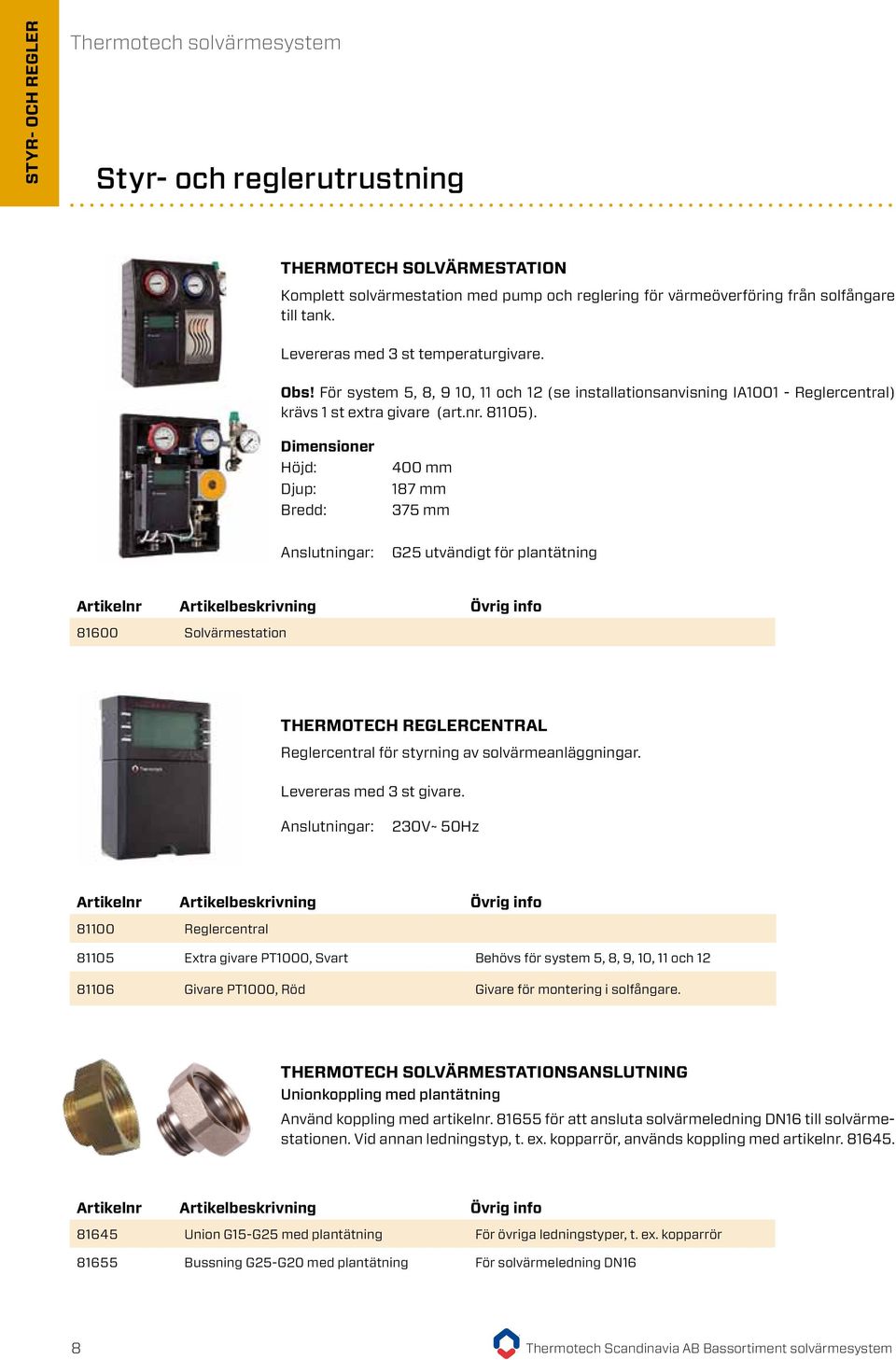

8 STYR- OCH REGLER Thermotech solvärmesystem Styr- och reglerutrustning THERMOTECH SOLVÄRMESTATION Komplett solvärmestation med pump och reglering för värmeöverföring från solfångare till tank. Levereras med 3 st temperaturgivare. Obs! För system 5, 8, 9 10, 11 och 12 (se installationsanvisning IA Reglercentral) krävs 1 st extra givare (art.nr ). Dimensioner Höjd: Djup: Bredd: 400 mm 187 mm 375 mm Anslutningar: G25 utvändigt för plantätning Solvärmestation 5 200,00 kr/st Thermotech reglercentral Reglercentral för styrning av solvärmeanläggningar. Levereras med 3 st givare. Anslutningar: 230V~ 50Hz Reglercentral 2 500,00 kr/st Extra givare PT1000, Svart Behövs för system 5, 8, 9, 10, 11 och ,00 kr/st Givare PT1000, Röd Givare för montering i solfångare. 150,00 kr/st THERMOTECH SOLVÄRMESTATIONSANSLUTNING Unionkoppling med plantätning Använd koppling med artikelnr för att ansluta solvärmeledning DN16 till solvärmestationen. Vid annan ledningstyp, t. ex. kopparrör, används koppling med artikelnr Union G15-G25 med plantätning För övriga ledningstyper, t. ex. kopparrör 100,00 kr/st Bussning G25-G20 med plantätning För solvärmeledning DN16 100,00 kr/st 8

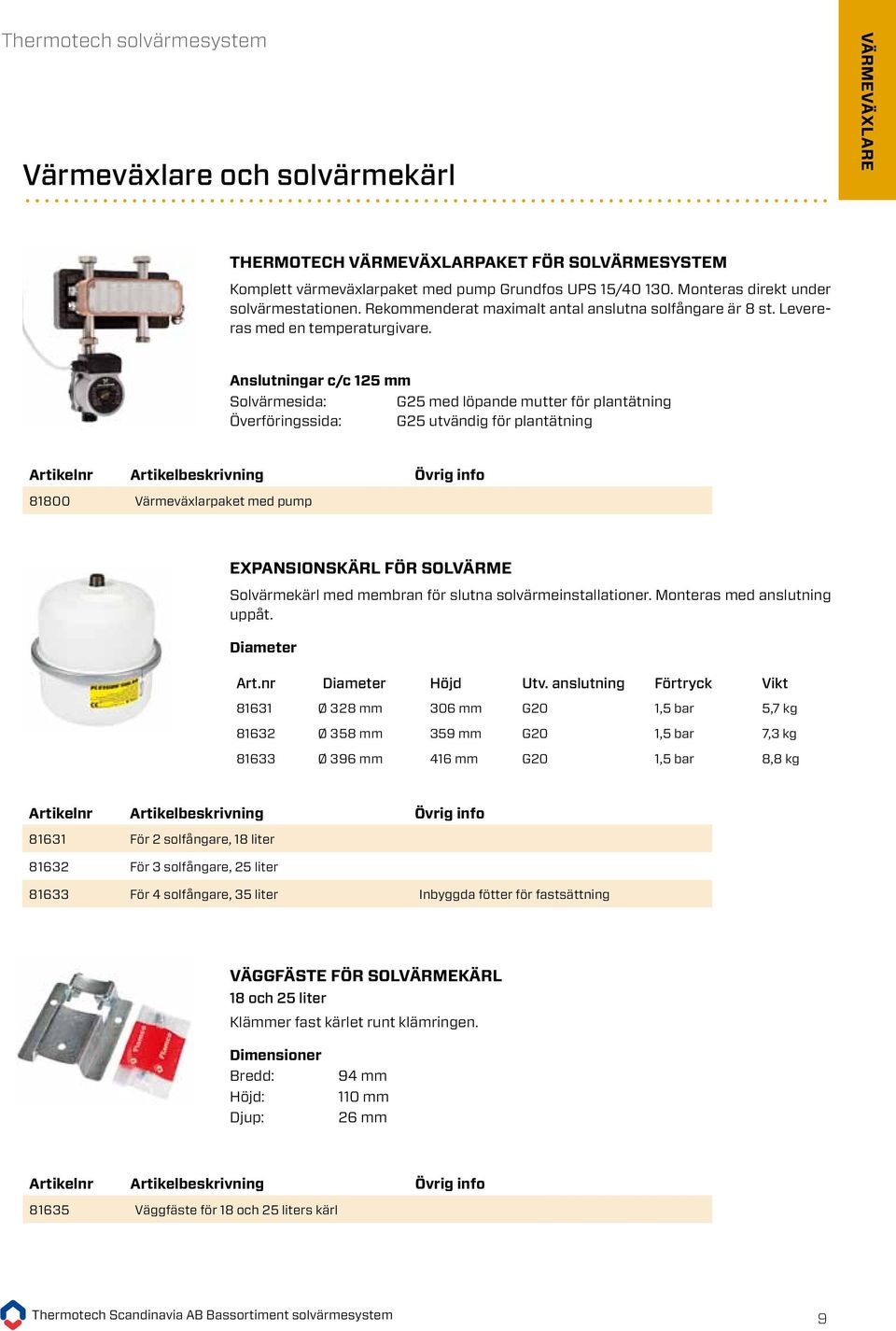

9 Värmeväxlare och solvärmekärl VÄRMEVÄXLARE THERMOTECH VÄRMEVÄXLARPAKET FÖR SOLVÄRMESYSTEM Komplett värmeväxlarpaket med pump Grundfos UPS 15/ Monteras direkt under solvärmestationen. Rekommenderat maximalt antal anslutna solfångare är 8 st. Levereras med en temperaturgivare. Anslutningar c/c 125 mm Solvärmesida: G25 med löpande mutter för plantätning Överföringssida: G25 utvändig för plantätning Värmeväxlarpaket med pump 4 900,00 kr/st EXPANSIONSKÄRL för SOLVÄRME Solvärmekärl med membran för slutna solvärmeinstallationer. Monteras med anslutning uppåt. Diameter Art.nr Diameter Höjd Utv. anslutning Förtryck Vikt Ø 328 mm 306 mm G20 1,5 bar 5,7 kg Ø 358 mm 359 mm G20 1,5 bar 7,3 kg Ø 396 mm 416 mm G20 1,5 bar 8,8 kg För 2 solfångare, 18 liter 490,00 kr/st För 3 solfångare, 25 liter 750,00 kr/st För 4 solfångare, 35 liter Inbyggda fötter för fastsättning 1 150,00 kr/st VÄGGFÄSTE FÖR solvärmekärl 18 och 25 liter Klämmer fast kärlet runt klämringen. Dimensioner Bredd: Höjd: Djup: 94 mm 110 mm 26 mm Väggfäste för 18 och 25 liters kärl 100,00 kr/st 9

10 VÄRMEVÄXLARE Thermotech solvärmesystem Värmeväxlare och solvärmekärl FLEXRÖR DN16 Flexrör för anslutning av solvärmekärl till solvärmestationen. Längd: Anslutning: 600 mm 2 x G20 inv. för plantätning Flexrör DN16 100,00 kr/st 10

11 Monteringsdetaljer MONTERING Montageskenor Thermotech montageskenor TRPN2 Monteringsskenor i par för montering av 2 solfångare. Dimensioner: Levereras: Längd: 2460 mm Parvis Thermotech montageskenor TRPN1 Monteringsskenor i par för montering av 1 extra solfångare. Dimensioner: Levereras: Längd: 1210 mm Parvis Anslutningssats Solfångare Thermotech montageskenor TRPL1 Monteringsskenor i par för montering av 1 solfångare horisontellt. Monteringssats Dimensioner: Levereras: Längd 1790mm Parvis 11

12 MONTERING Thermotech solvärmesystem Thermotech montageskenor THERMOTECH MONTAGESKENOR TRPN2 Montageskenor i par för montering av 2 st. solfångare vertikalt. Dimensioner Längd: Levereras: 2460 mm Parvis TRPN1 Montageskenor i par för montering av 1 st. extra solfångare vertikalt. Dimensioner Längd: Levereras: 1210 mm Parvis TRPL1 Montageskenor i par för montering av 1 st. solfångare horisontellt. Dimensioner Längd: Levereras: 1790 mm Parvis Montageskenor används som bärande konstruktion för solfångare. Använd lämplig monteringssats avsedd för aktuell taktyp Montageskenor TRPN2 750,00 kr/par Montageskenor TRPN1 400,00 kr/par Montageskenor TRPL1 550,00 kr/par 12

13 Monteringsatser för samtliga taktyper MONTERING THERMOTECHS UNIVERSELLA MONTERINGSSATSER Används för fixering av montageskenor på tak. Kan användas på samtliga taktyper*. Montering kräver att hål borras genom taktäckningen. Gummitätningar ingår. Levereras i kartong. Små delar i påse. Monteringssats SSON2 Monteringssats för 2 st. solfångare. Avsedd för vertikalt montage Monteringssats SSON2 Universellt takfäste 1 100,00 kr/förp. Monteringssats SSON1 Monteringssats för 1 st. extra solfångare. Avsedd för vertikalt montage Monteringssats SSON1 Universellt takfäste 450,00 kr/förp. Monteringssats SSOL1 Monteringssats för 1 st. solfångare. Avsedd för horisontellt montage Monteringssats SSOL1 Universellt takfäste 750,00 kr/förp. Monteringssats SSOL1 ES Monteringssats för 1 st. extra solfångare. Avsedd för horisontellt montage Monteringssats SSOL1 ES Universellt takfäste 750,00 kr/förp. * På tegeltak bör monteringssatser avsedda för tegeltak väljas i första hand, eftersom ingen håltagning krävs. Se nästa sida för information om monteringssatser för tegeltak. 13

14 MONTERING Thermotech solvärmesystem Monteringsatser för tegeltak THERMOTECH MONTERINGSSATSER FÖR TEGELTAK Används för fixering av montageskenor på tegeltak. Monteringssatsen är ställbar för olika tegelprofiler. Levereras i kartong. Små delar i påse. Monteringssats DBON2 Monteringssats för 2 st. solfångare. Avsedd för vertikalt montage Monteringssats DBON2 Fäste för tegeltak 1 100,00 kr/förp. Monteringssats DBON1 Monteringssats för 1 st. extra solfångare. Avsedd för vertikalt montage Monteringssats DBON1 Fäste för tegeltak 450,00 kr/förp. Monteringssats DBOL1 Monteringssats för 1 st. solfångare. Avsedd för horisontellt montage Monteringssats DBOL1 Fäste för tegeltak 750,00 kr/förp. Monteringssats DBOL1 ES Monteringssats för 1 st. extra solfångare. Avsedd för horisontellt montage Monteringssats DBOL1 ES Fäste för tegeltak 850,00 kr/förp. 14

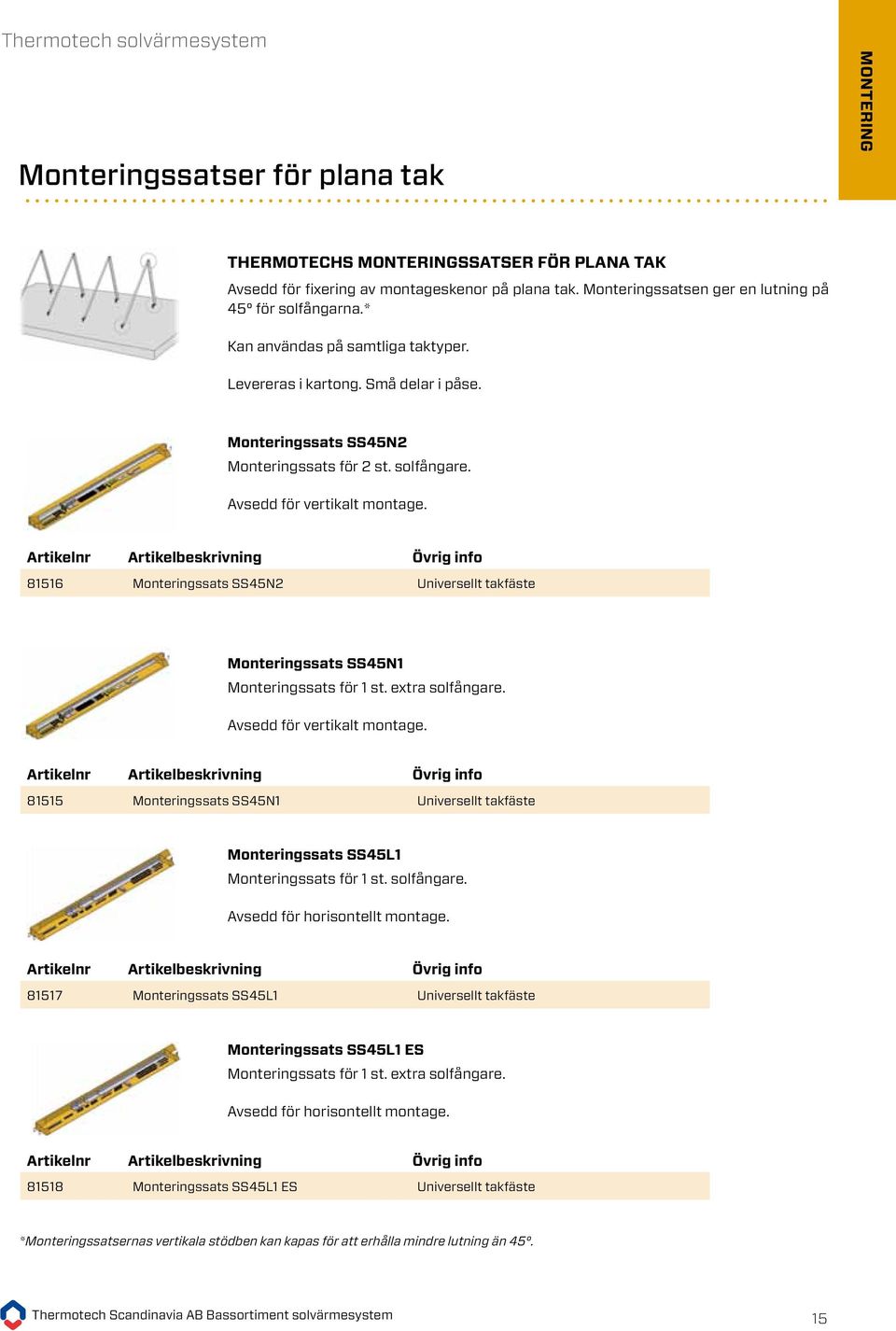

15 Monteringssatser för plana tak MONTERING THERMOTECHS MONTERINGSSATSER FÖR PLANA TAK Avsedd för fixering av montageskenor på plana tak. Monteringssatsen ger en lutning på 45 för solfångarna.* Kan användas på samtliga taktyper. Levereras i kartong. Små delar i påse. Monteringssats SS45N2 Monteringssats för 2 st. solfångare. Avsedd för vertikalt montage Monteringssats SS45N2 Universellt takfäste 2 100,00 kr/förp. Monteringssats SS45N1 Monteringssats för 1 st. extra solfångare. Avsedd för vertikalt montage Monteringssats SS45N1 Universellt takfäste 900,00 kr/förp. Monteringssats SS45L1 Monteringssats för 1 st. solfångare. Avsedd för horisontellt montage Monteringssats SS45L1 Universellt takfäste 1 150,00 kr/förp. Monteringssats SS45L1 ES Monteringssats för 1 st. extra solfångare. Avsedd för horisontellt montage Monteringssats SS45L1 ES Universellt takfäste 1 300,00 kr/förp. *Monteringssatsernas vertikala stödben kan kapas för att erhålla mindre lutning än

16 ANSLUTNINGAR Thermotech solvärmesystem Anslutningssats för vertikalt montage THERMOTECH ANSLUTNINGSSATSER BS vertikal Anslutningssats för 2 st. solfångare. Avsedd för vertikalt montage. Inkluderar: 4 st klämringskopplingar dim 22 1 st strypkoppling dim 22 2 st proppar dim 22 1 st propp för avluftare dim 22 1 st avluftare 1 st avluftningsnyckel Levereras i kartong Anslutningssats BS vertikal 650,00 kr/förp. ES vertikal Anslutningssats för 1 st. extra solfångare. Avsedd för vertikalt montage. Inkluderar: 2 st klämringskopplingar dim 22 1 st strypkoppling dim 22 Levereras i kartong Anslutningssats ES vertikal 250,00 kr/förp. 16

17 Anslutningssats för horisontellt montage ANSLUTNINGAR THERMOTECH ANSLUTNINGSSATSER BS horisontal Anslutningssats för 2 st. solfångare. Avsedd för horisontellt montage. Inkluderar: 1 st rostfri isolerad skarvledning G25 invändig med plantätning 2 st proppar dim 22 2 st proppar för avluftare dim 22 2 st avluftare 2 st övergång, rak utvändig dim 22 - G25 2 st plantätningar 1 st avluftningsnyckel Levereras i kartong Anslutningssats BS horisontal 950,00 kr/förp. ES horisontal Anslutningssats för 1 st. extra solfångare. Avsedd för horisontellt montage. Inkluderar: 1 st rostfri isolerad skarvledning G25 invändig med plantätning 1 st propp dim 22 1 st propp för avluftare dim 22 1 st avluftare 2 st övergång, rak utvändig dim 22 - G25 2 st plantätningar 1 st avluftningsnyckel Levereras i kartong Anslutningssats ES horisontal 750,00 kr/förp. 17

18 TILLBEHÖR Thermotech solvärmesystem Tillbehör THERMOTECH SKENANSLUTNINGSSATS Skenanslutningssats för 1 st. extra solfångare. Används för att skarva montageskenor. Avsedd för horisontellt och vertikalt montage. Inkluderar: 2 st förlängningsskarvbleck 4 st brickor M8 4 st mutter M8 Levereras parvis i påse Skenanslutningssats för 1 st extra solfångare 150,00 kr/förp. THERMOTECH FYLLNADSSTATION Liten och portabel fyllnadsstation för uppfyllnad av system för solvärme, värmepumpar, golvvärme och andra vattenburna uppvärmningssystem. Utrustad med: Glykolbeständig impellerpump Luftgummihjul Teleskopiskt handtag ( cm) Temperaturresistenta slangar (upp till 100 ) Avstängningsventiler Max flöde: Max tryck: Max temp: Motor: Vikt: Tank: Effekt: Anslutningar: 30 liter per minut 5 bar 900C 230V/50 Hz med 2 m anslutningskabel 21 kg UV-beständig PE tank, 30 liter 370W G20, löpande mutter Fyllnadsstation 6 000,00 kr/st 18

19 Solvärmeledningar LEDNINGAR Dimensionering och volym för solvärmeledningar Förenklad dimensionering för ledningar med max. längd 25 m DN16 12m 2 alternativt 6 st. solfångare DN20 20m 2 alternativt 10 st. solfångare DN25 40m 2 alternativt 20 st. solfångare Volym i Thermotechs solvärmeledningar DN16/meter DN20/meter DN25/meter 0,25 liter per rör 0,45 liter per rör 0,65 liter per rör THERMOTECH SOLVÄRMELEDNING DN16 Rostfri korrugerad solvärmeledning. Samisolerade rör med integrerad givarkabel. UV-skydd på isoleringen Solvärmeledning DN16, 10 m 2 900,00 kr/rulle Solvärmeledning DN16, 15 m 4 350,00 kr/rulle Solvärmeledning DN16, 20 m 5 800,00 kr/rulle Solvärmeledning DN16, 25 m 7 250,00 kr/rulle Solvärmeledning DN16, 50 m ,00 kr/rulle 19

20 LEDNINGAR Solvärmeledningar Anslutningspaket för solvärmeledning DN16 Används för att göra kopplingar på solvärmeledningen efter att den kapats i önskad längd. I paketet ingår: 4 st muttrar G20 4 st brickor 4 st plantätningar 2 st nipplar G20 för att plana ändytan på röret, samt koppling mellan takgenomföringsledning och solvärmeledning. Åtgången är 1 st. paket per solvärmeledning Anslutningspaket för solvärmeledning DN16 200,00 kr/pkt Solfångarkoppling - rak För koppling mellan solfångare och solvärmeledning. Rak övergång, dim Cu22 - G20 med plantätning. Åtgången är 2 st. solfångarkopplingar per anläggning Solfångarkoppling, dim Cu22 - G20 80,00 kr/pkt Solfångarkoppling - 90 För koppling mellan solfångare och solvärmeledning. Övergång vinkel 90, dim Cu22 - G20 med löpande mutter och plantätning. Åtgången är 2 st. solfångarkopplingar per anläggning Solfångarkoppling 90, dim Cu22 - G20 180,00 kr/st 20

21 Solvärmeledningar LEDNINGAR THERMOTECH SOLVÄRMELEDNING DN20 Rostfri korrugerad solvärmeledning. Samisolerade rör med integrerad givarkabel. UV-skydd på isoleringen Solvärmeledning DN20, 10 m 3 300,00 kr/rulle Solvärmeledning DN20, 15 m 4 950,00 kr/rulle Solvärmeledning DN20, 20 m 6 600,00 kr/rulle Solvärmeledning DN20, 25 m 8 250,00 kr/rulle Solvärmeledning DN20, 50 m ,00 kr/rulle Anslutningspaket för solvärmeledning DN20 Används för att göra kopplingar på solvärmeledningen efter att den kapats i önskad längd. I paketet ingår: 4 st muttrar G25 4 st brickor 4 st plantätningar 2 st nipplar G25 för att plana ändytan på röret Åtgången är 1 st. paket per solvärmeledning Anslutningspaket för solvärmeledning DN20 250,00 kr/pkt Solfångarkoppling För koppling mellan solfångare och solvärmeledning. Rak övergång, utvändig dim Cu22 - G25 med plantätning. Åtgången är 2 st. solfångarkopplingar per anläggning Solfångarkoppling, utv. dim Cu22 - G25 80,00 kr/st 21

22 LEDNINGAR Solvärmeledningar THERMOTECH SOLVÄRMELEDNING DN25 Rostfri korrugerad solvärmeledning. Samisolerade rör med integrerad givarkabel. UV-skydd på isoleringen Solvärmeledning DN25, 10 m Beställningsvara 3 800,00 kr/rulle Solvärmeledning DN25, 15 m Beställningsvara 5 700,00 kr/rulle Solvärmeledning DN25, 20 m Beställningsvara 7 600,00 kr/rulle Solvärmeledning DN25, 25 m Beställningsvara 9 500,00 kr/rulle Solvärmeledning DN25, 50 m Beställningsvara ,00 kr/rulle Anslutningspaket för solvärmeledning DN25 Används för att göra kopplingar på solvärmeledningen efter att den kapats i önskad längd. I paketet ingår: 4 st muttrar G32 4 st brickor 4 st plantätningar 2 st nipplar G32 för att plana ändytan på röret Åtgången är 1 st. paket per solvärmeledning Anslutningspaket för solvärmeledning DN25 Beställningsvara 500,00 kr/pkt Solfångarkoppling För koppling mellan solfångare och solvärmeledning. Rak övergång, utvändig dim Cu22 - G32 med plantätning. Åtgången är 2 st. solfångarkopplingar per anläggning Solfångarkoppling, utv. dim Cu22 - G32 Beställningsvara 80,00 kr/st THERMOTECH INFÄSTNINGSPAKET Infästningspaket för solvärmeledningar. M8 gängstång kan användas DN16 Levereras: 4 fästen/förp. 150,00 kr/förp DN20/25 Levereras: 4 fästen/förp. 150,00 kr/förp. 22

23 Plåtinklädnadspaket INFÄLLT MONTAGE THERMOTECH PLÅTINKLÄDNADSPAKET Plåtinklädnadspaket för inklädnad av 2 st. solfångare monterade vertikalt och infällt. Beställningsvara Färg: RAL Plåtinklädnadspaket för inklädnad av 2 st Beställningsvara 7 500,00 kr/st THERMOTECH PLÅTINKLÄDNADSPAKET Förlängningspaket Plåtinklädnadspaket för inklädnad av 1 st. extra solfångare monterad vertikalt och infällt. Beställningsvara Färg: RAL Förlängningspaket Beställningsvara 2 500,00 kr/st 23

24 TAKGENOMFÖRING Thermotech solvärmesystem Takgenomföring THERMOTECH TAKGENOMFÖRINGSPAKET Takgenomföringspaket med rostfria isolerade flexrör för anslutning till solfångare och genomföring genom tak. Takgenomföringstätning ingår ej. Inkluderar: 2 st rostfria isolerade skarvledningar G25 invändig med plantätning 2 st övergångar, rak utvändig dim Cu22-G25 4 st plantätningar Används när extra flexibla ledningar mellan solfångare och solvärmeledning önskas Takgenomföringspaket 1 100,00 kr/st 24

25 LAGRING Tankar THERMOTECH ENERGITANK ET500 Isolerad ackumulatortank 500 liter med rostfria slingor för solvärme och tappvarmvatten. Isoleringen består av 45 mm mineralull i sidorna och 95 mm i topp. Inkluderar: Solslinga, 12 meter Förvärmningsslinga, 10 meter Eftervärmningsslinga, 15 meter Bivalent shuntventil Blandningsventil Säkerhetsventil Dimensioner Höjd: Bredd: Djup: Reshöjd: Vikt: 1830 mm 695 mm 790 mm 1900 mm 137 Kg Energitank ET ,00 kr/st Tillbehör elpatron, 3 kw 1 850,00 kr/st Tillbehör elpatron, 6 kw 1 495,00 kr/st Tillbehör elpatron, 9 kw 1 850,00 kr/st THERMOTECH LAGRINGSTANK ST500 Isolerad lagringstank 500 liter. Isoleringen består 45 mm mineralull i sidorna och 95 mm i topp. Dimensioner Höjd: Bredd: Djup: Reshöjd: Vikt: 1750 mm 695 mm 790 mm 1900 mm 102 Kg Lagringstank ST ,00 kr/st 25

26 LAGRING Tankar THERMOTECH SOLVÄRMEBEREDARE HWT220 Isolerad rostfri tappvarmvattenberedare 220 liter med solslinga. Isoleringen består 40 mm trocellen. Inkluderar: Elpatron 2 kw Solslinga, 5 meter Blandningsventil Säkerhetsventil Dimensioner Höjd: Bredd: Djup: Reshöjd: Vikt: 1570 mm 600 mm 670 mm 1700 mm 64 Kg Solvärmeberedare HWT ,00 kr/st 81670, , 81681, THERMOTECH TANKANSLUTNINGAR När kopparrör 15 mm dras mellan solvärmestation och tank används koppling för montering på tankens solvärmeanslutningar och kopplingar och mot solvärmestationen. När solvärmeledning DN16 dras mellan tank och solvärmestation används koppling för montering på tankens solvärmeanslutningar och koppling mot solvärmestationen. Huv används för att proppa ej använda värmeanslutningar på tankar ET500 och ST Skarvkoppling rak 35,00 kr/st Skarvkoppling rak 50,00 kr/st Övergång rak 45,00 kr/st Övergång rak 60,00 kr/st Övergång rak 65,00 kr/st Huv G25 med plantätning 41,00 kr/st 26

27 Värmebärare VÄRMEBÄRARE THERMOTECH KONCENTRERAD VÄRMEBÄRARE Tyfocor L Propylenglykolbaserad värmebärare för att spädas med vatten. Blandningsförhållanden 40 % Tyfocor L + 60 % vatten --> fryspunkt - 22 C/frysning - 26 C 50 % Tyfocor L + 50 % vatten --> fryspunkt - 32 C/frysning - 44 C Tyfocor L Levereras i dunk, 10 liter. 800,00 kr/st THERMOTECH TERMISK MASSA Spruta med termisk massa för att få god kontakt mellan temperaturgivare och dykrör. Levereras i spruta, 2 ml Termisk massa Levereras i spruta, 2 ml 70,00 kr/st 27

28 växel: e-post: webbplats: denna trycksak är klimatkompenserad
