1 SKYLTROGRAM LINKÖINGS UNIVERSITET laneringsunderlag och anvisningar Skyltprogram för Campus Valla fastställt Dnr LiU 379/99-70

2 INNEHÅLLSFÖRTECKNING Förord 1 Allmänt Skylttyper utomhus Symbolskylt Orienteringstavla Riktningsskylt Entréskylt fristående Entréskylt väggmontage Övriga utomhusskyltar 12 3 Skylttyper inomhus Orienteringstavla Skyltning våningsplan Skyltning korridor Skyltning verksamhet och rum Övriga inomhusskyltar 21 4 Typritningar SID

3 F Ö R O R D Ett program för skyltning på Campus Valla har länge efterfrågats. Det har blivit allt mer akut i samband med flera pågående ny- och ombyggnader. Det har också funnits ett stort behov av att se över orienteringsstavlor och entréskyltning. En arbetsgrupp med uppdrag att ta fram ett skyltprogram för Campus Valla tillsattes Arbetsgruppen har bestått av Anna Hesser (sammankallande), Ulf Henriksson, Ann Holmlid, Rolf Karlsson, och Anna-Lena Vejdal. Till gruppen har som konsult anlitats Lennart Notman, Skala arkitekter. Gruppens sekreterare har varit Anders Wilhelmsson. Gruppens arbete har resulterat i detta skyltprogram. I enlighet med uppdraget utgår skyltprogrammet från principer för skyltning som framtagits för Campus Norrköping samt från den av universitetet antagna grafiska profilen för universitetets trycksaker. Arbetsgruppen har redovisat sitt arbete till campusrådet för Campus Valla. Skyltningen görs för förstagångsbesökaren som inte hittar. Skyltarna är grupperade i nivåer. Vid infarterna 1 och 2 till området placeras symbolskyltar med universitetets logotype och texten Campus Valla. Orienteringstavlor över området placeras vid de fyra bilinfarterna till området. Tavlorna ägs av Akademiska Hus. Vid samtliga husentréer föreslås en entréskylt som logiskt ansluter till den text som finns på orienteringsstavlorna. Entréskyltarna ägs av universitetet. Den nya modellen tillämpas vid ny- och ombyggnader. En plan för utbyte av befintliga skyltar kommer att upprättas. En mindre typ av orienteringstavlor placeras vid och. Taxiangöringsplatser markeras också med skylt. Inne i varje entré förslås en orienteringstavla för huset med planbild samt information om vad som finns i det. Orienteringstavlor bör följa samma grundprincip i alla byggnader. I samtliga nyoch ombyggnader föreslås dessa sättas upp. I befintliga hus ersätts befintliga skyltar allt efter behov och efter en upprättad plan. Skyltning i övrigt i husen bör följa huvudprinciperna för skyltning i detta skyltprogram och skall tillämpas i alla ny- och ombyggnader. Befintlig skyltning som är tillfyllest kompletteras lika befintligt. Linköping i december 1998 Anna Hesser

4 1. ALLMÄNT Omfattning Dessa anvisningar omfattar vägvisningsskyltning utomhus samt inomhus i allmäna utrymmen, hallar trapphus, hissar, allmänna korridorer etc. Dessutom omfattas rumsskyltar/dörrskyltar även i interna korridorer. Övriga skyltar i korridorer och utrymmen som ligger inom en institution eller avdelnings område, bör om möjligt anpassas till dessa riktlinjer. Anvisningarna är ett generellt skyltprogram. lacering och innehåll varierar med de enskilda byggnaderna och kräver alltid en projekteringsinsats även om man tänker använda standardskyltar. Vid om- och nybyggnader ska projektering av skyltar ske parallellt med den övriga projekteringen av hus och mark. I takt med att det nya skyltsystemet genomförs demonteras alla äldre typer. Målsättningen bör vara att hålla ihop utförandet, framför allt husvis. Kompletteringar som behöver göras anpassas till omgivningens utförande. Nya hus, samt mer omfattande ombyggnader skall tillämpa dessa riktlinjer beträffande typsnitt, pilar, layout od. Namn och märke I skyltsammanhang är logotypen vit mot blå bakgrund. Andra utföranden får avgöras i varje enskilt fall. Orginal tillhandahålls genom informationsavdelningen. Typsnitt Det typsnitt som skall användas för skylttext är futura medium samt futura bold i vissa rubriker. Färg Den blå färgen motsvarar universitetets blå färg, MS nr 301 Text som förekommer på vägvisningsskyltar skall vara vit mot blå botten eller blå mot vit botten. Andra färgval får avgöras i varje enskilt fall, dock skall röd/vit, grön/vit samt gul/svart vara reserverade för skyltgrupperna brand, trygghet och varselskyltning. Skyltarnas tekniska utförande För val av skyltsystem för inomhusskyltar har utgångspunkten varit att välja ett flexibelt system med neutralt utseende som flera leverantörer och tillverkare har i sitt standardsortiment. Det har fördelar ur upphandlingssynpunkt. Utomhusskyltarna är specialutformade med ingående komponenter av standardkaraktär. 3

5 Allmänna placeringsprinciper Hänsyn skall tas till byggnadens förutsättningar och arkitektur. En bra planlösning underlättar orienteringen samt ger en översikt i rummet och minskar därmed behovet av skyltar. Klart urskiljbara huvudstråk är grunden för ett väl fungerande vägvisningssystem. Dessa utgör grunden för informationskedjans skyltar för orientering, vägvisning och lägesbeskrivning. Skyltningen skall gradvis leda besökaren till det hus, våning eller rum han skall besöka. Skyltar skall för att uppnå bästa läsbarhet, placeras vinkelrätt mot betraktaren/kommunikationsriktningen. Undantaget är informationstavlor, som ofta p.g.a sin storlek måste placeras längs med kommunikationsriktningen. anelstorlek/texthöjd skall väljas efter tänkt läsavstånd. Skyltarna skall placeras på enhetlig höjd inom varje skyltgrupp. Nomenklatur Husen benäms på samma sätt som i dagligt tal, A-huset, B-huset, Fysikhuset, Origo osv. I den mån speciella rum, hörsalar, konferensrum mm ges egennamn skall dessa inarbetas i skyltningen. Lika funktioner skall ges samma benämningar ex; Grupprum (mindre än 8-10 personer) Sammanträdesrum (större än 8-10 personer) Konferensrum (större gemensamma eller centralt belägna) En förteckning skall göras i samband med utarbetandet av detaljprogram, som möjliggör granskning och samordning. 4

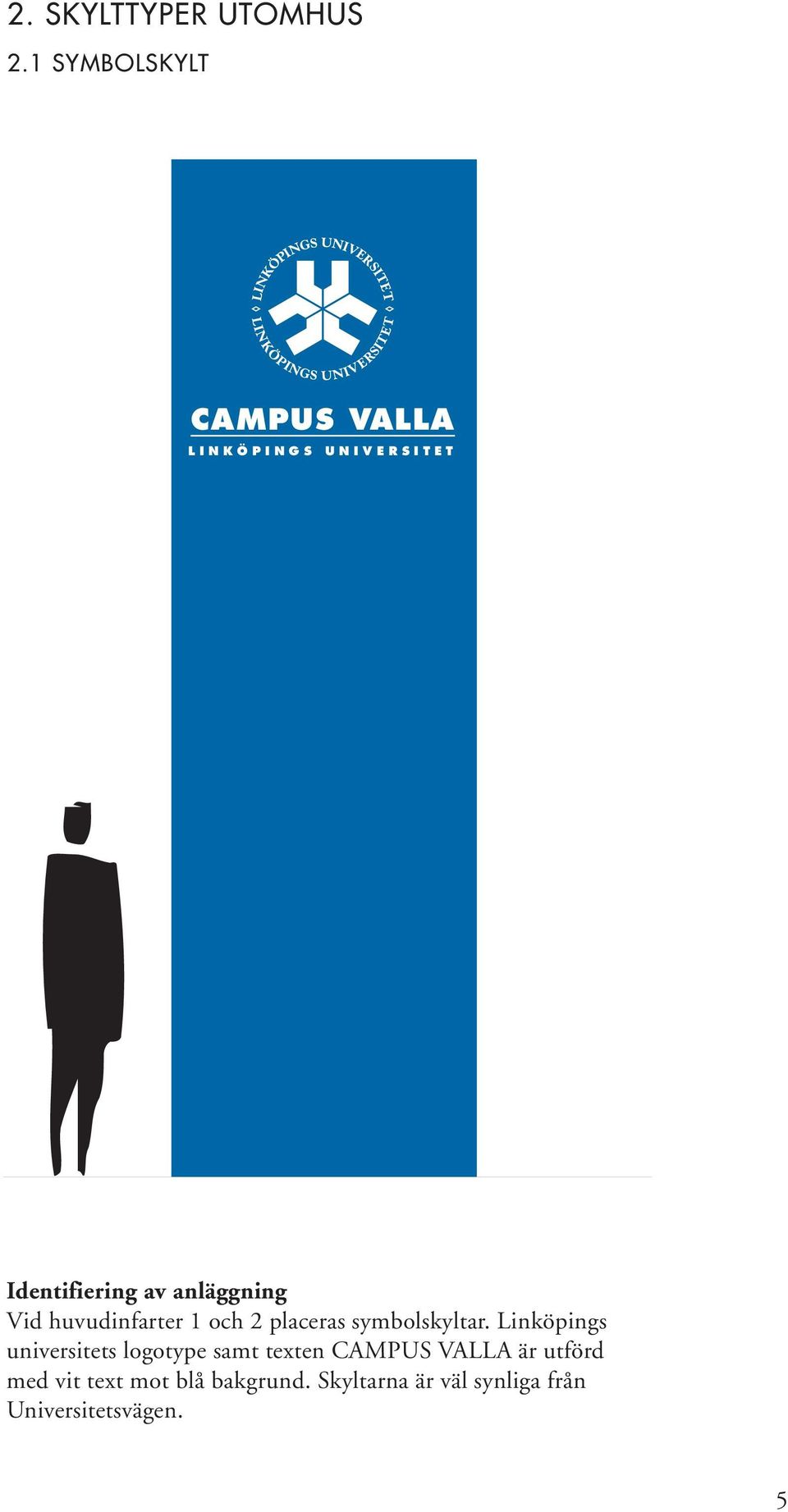

6 2. SKYLTTYER UTOMHUS 2.1 SYMBOLSKYLT CAMUS VALLA LINKÖINGS UNIVERSITET Identifiering av anläggning Vid huvudinfarter 1 och 2 placeras symbolskyltar. Linköpings universitets logotype samt texten CAMUS VALLA är utförd med vit text mot blå bakgrund. Skyltarna är väl synliga från Universitetsvägen. 5

7 Vallarondellen Linköping Centrum Valla Koloniområde d 17a Infart 21 Valla folkhögskola Olaus Magnus väg Infart Corson Mjärdevi Sience ark Infart Mjärdevi Västergård Södra infarten Slestadsrondellen 2.2 ORIENTERINGSTAVLA LINKÖINGS UNIVERSITET CAMUS VALLA LINKÖINGS UNIVERSITET Hus/ingång REKTOR Origo Registrator Origo Rektorskansliet Origo Övrig administratrion Origo FILOSOFISKA FAKULTETENS KANSLI, FFK Origo TEKNISKA HÖGSKOLANS FAKULTETSKANSLI, TFK Origo INSTITUTIONER Ekonomiska institutionen, EKI A-huset:17 Estetiska institutionen, ESI Teknikringen 3, Mjärdevi Institutionen för datavetenskap, IDA E- och G-huset Institutionen för fysik och mätteknik, IFM Fysikhuset Institutionen för konstruktionsoch produktionsteknik, IK A-huset:15 Institutionen för pedagogik och psykologi, I I-huset Institutionen för produktionsekonomi, IE HusEtt Institutionen för språk och kultur, ISK Språklådan Institutionen för systemteknik, ISY B-huset:27 Institutionen för tema,tema Temahuset, D- och G-huset Matematiska institutionen, MAI B-huset:23 UDRAGSVERKSAMHETEN, ULiU Teknikringen 7, Mjärdevi UNIVERSITETSBIBLIOTEKET Humanistiska biblioteket D-huset Kvartersbibliotek A A-huset:17 Kvartersbibliotek B B-huset:29 Slöjdbiblioteket Teknikringen 3, Mjärdevi HÖRSALAR Hörsalar A1,A2 och A3 A-huset:17 Hörsalar C1,C2, C3 och C4 C-huset:18 Hus/ingång STUDENTSERVICE Studieinformation och central studerandeexpedition Central studievägledning Antagningsenhet Origo Centrala studiestödsnämden, CSN Kårservice Studenthälsan Studentpräster SERVICE Lokalservice HusEtt Universitetsservice, UniServ HusEtt GODSMOTTAGNING A-huset:17d MOTIONSHALL Vallfarten STUDENTKÅRER Linköpings teknologers studentkår, LinTek Studentkåren vid Filosofiska fakulteten, StuFF FÖRETAG OCH VERK Hus/ingång Akademiska Hus AH Försvarets forskningsanstalt, FOA FOA Statens geotekniska institut, SGI SGI Statens kriminaltekniska laboratorium, SKL SKL Statens väg- och transportforskningsinstitut, VTI VTI BUTIKER Akademibokhandeln Butiken A-huset:19 Campus Akademibokhandeln City resebyrå Föreningssparbanken Kiosken Linus och Linnea RESTAURANGER OCH KAFÉER Arkadien Temahuset Baljan Blåmesen FOA Café B B-huset Cesam C-huset Vallfarten Vallfarten Malmslättsvägen lats för Brevlåda C-huset A-huset HusEtt NORR Origo Campushallen K-huset 1 Hans Meijers väg Fysikhuset arkering Buss Taxi Information B-huset E-huset Universitetsvägen Mäster Mattias väg SKL SGI VTI Vallfarten 2 Teknikringen Olaus Magnus väg 3 Johannes Magnus väg I-huset D-huset FOA Temahuset AH Språklådan G-huset Teknikringen 4 VTI rovhallar Teknikringen 3 S Lambohovsleden Orientering om anläggning Orienteringstavlor placeras vid infart 1,2,3, samt vid södra infarten. Färgen är blå. Tavlan består av tre delar; överst en rubrikzon och under denna en kartdel med ett textregister vid sidan om. Rubrikzonen har blå bottenfärg, logotype och text i vit färg. Bilvägar och parkeringar är markerade med en färg, viktiga gång och cykelvägar i en annan färg. Taxi och busshållplatser inom området är markerade på kartan med piktogram.textregistret består av ett flexibelt lamellsystem med en texthöjd som är läsbar från ca 4-5 meter, blå text på vit botten. Informationsutbudet är uppdelat i grupper under varje rubrik och därefter ordnat alfabetiskt. Som komplement finns en brevlåda i anslutning till orienteringstavlan där en trycksak ger ytterligare information. 6

8 LINKÖINGS UNIVERSITET Hus/ingång REKTOR Origo Registrator Origo Rektorskansliet Origo Övrig administratrion Origo FILOSOFISKA FAKULTETENS KANSLI, FFK Origo TEKNISKA HÖGSKOLANS FAKULTETSKANSLI, TFK Origo INSTITUTIONER Ekonomiska institutionen, EKI A-huset:17 Estetiska institutionen, ESI Teknikringen 3, Mjärdevi Institutionen för datavetenskap, IDA E- och G-huset Institutionen för fysik och mätteknik, IFM Fysikhuset Institutionen för konstruktionsoch produktionsteknik, IK A-huset:15 Institutionen för pedagogik och psykologi, I I-huset Institutionen för produktionsekonomi, IE HusEtt Institutionen för språk och kultur, ISK Språklådan Institutionen för systemteknik, ISY B-huset:27 Institutionen för tema,tema Temahuset, D- och G-huset Matematiska institutionen, MAI B-huset:23 UDRAGSVERKSAMHETEN, ULiU Teknikringen 4, Mjärdevi UNIVERSITETSBIBLIOTEKET Humanistiska biblioteket D-huset Kvartersbibliotek A A-huset:17 Kvartersbibliotek B B-huset:29 Slöjdbiblioteket Teknikringen 3, Mjärdevi HÖRSALAR Hörsalar A1,A2 och A3 A-huset:17 Hörsalar C1,C2, C3 och C4 C-huset:18 STUDENTSERVICE Studieinformation och central studerandeexpedition Central studievägledning Antagningsenhet Origo Centrala studiestödsnämden, CSN Kårservice Studenthälsan Studentpräster SERVICE Lokalservice HusEtt Universitetsservice, UniServ HusEtt GODSMOTTAGNING A-huset:17d MOTIONSHALL Vallfarten FÖRETAG OCH VERK Hus/ingång Hus/ingång Akademiska Hus AH Försvarets forskningsanstalt, FOA FOA Statens geologiska institut, SGI SGI Statens kriminaltekniska laboratorium, SKL SKL Statens väg- och transportforskningsinstitut, VTI VTI BUTIKER Akademibokhandeln Butiken A-huset:19 Campus Akademibokhandeln City resebyrå Föreningssparbanken Kiosken Linus och Linnea STUDENTKÅRER Linköpings teknologers studentkår, LinTek Studentkåren vid Filosofiska fakulteten, StuFF RESTAURANGER OCH KAFÉER Arkadien Temahuset Baljan Blåmesen FOA Café B B-huset Cesam C-huset Vallfarten Vallfarten 7

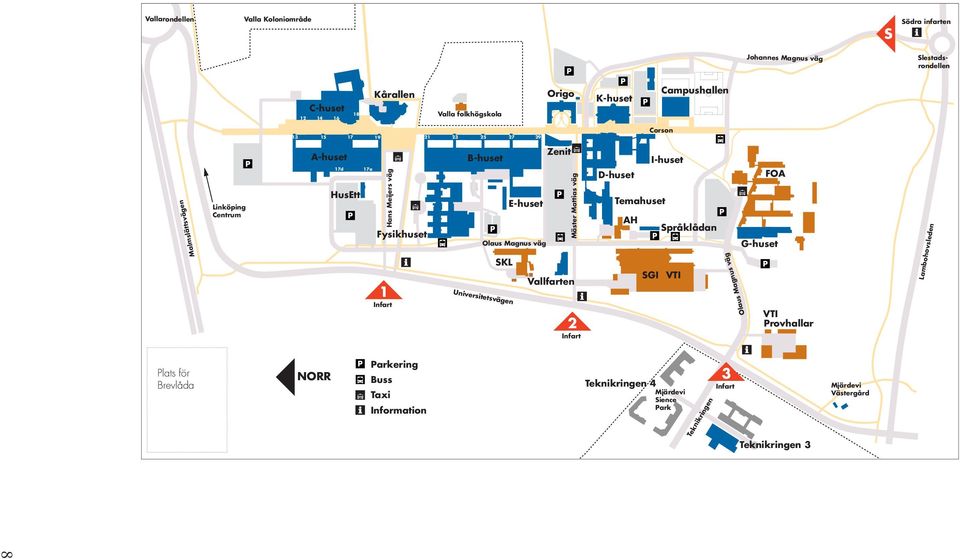

9 Vallarondellen Valla Koloniområde S Södra infarten C-huset Valla folkhögskola Origo K-huset Campushallen Johannes Magnus väg Slestadsrondellen Corson Malmslättsvägen Linköping Centrum A-huset 17d HusEtt 17a Hans Meijers väg Fysikhuset 1 Infart B-huset Olaus Magnus väg SKL Universitetsvägen E-huset Mäster Mattias väg Vallfarten 2 Infart D-huset I-huset Temahuset AH Språklådan SGI VTI Olaus Magnus väg FOA G-huset VTI rovhallar Lambohovsleden lats för Brevlåda NORR arkering Buss Taxi Information Teknikringen 4 Mjärdevi Sience ark Teknikringen 3 Infart Teknikringen 3 Mjärdevi Västergård 8

10 2.3 RIKTNINGSSKYLT Fysikhuset LINKÖINGS UNIVERSITET Godsmottagning Riktningsskylt Riktningsskyltar kan hänvisa till verksamheter och byggnader entréer m.m från gatan. De bör ha en egen belysning om de inte kan placeras så att de blir belysta av t.ex gatubelysningen. Två eller fler skyltar placeras i markstativ, enstaka mindre skyltar placeras på en stolpe. Stolpar blå, skylt blå med vit text och ev. logotype. 9

11 2.4 ENTRÉSKYLT FRISTÅENDE B-huset Ingång 25 F Ingång 55 ysikhuset Institutionen för fysik och mätteknik, IFM Institutionen för systemteknik, ISY Matematiska institutionen, MAI Café B Institutionen för fysik och mätteknik, IFM Identifiering av entré och dörr Den fristående entréskylten är blå, har ett flexibelt lamellsystem med vita texter och är utvändigt belyst. Rubriken innehåller först husets benämning därefter ev. ingångsnummer. Information som därefter följer ansluter logiskt till orienteringstavlan, dvs verksamheter och funktioner på institutionsnivå. 10

12 2.5 ENTRÉSKYLT VÄGGMONTAGE F Ingång 55 ysikhuset Institutionen för fysik och mätteknik, IFM F ysikhuset Ingång 55 Institutionen för fysik och mätteknik, IFM Identifiering av entré och dörr Den väggmonterade entréskylten är blå, med vita texter. Rubriken innehåller först husets benämning därefter ev. ingångsnummer. Information som därefter följer ansluter logiskt till orienteringstavlan, dvs verksamheter och funktioner på institutionsnivå. Skylten anpassas till fasadens och entréns utformning. Om plats ej finns på vägg kan utförandet vara i vit folietext som monteras direkt på ex. glasparti. 11

13 Vallarondellen Linköping Centrum Valla Koloniområde NORR Infart arkering Buss Taxi Information LINKÖINGS UNIVERSITET Hus/ingång REKTOR Origo Registrator Origo Rektorskansliet Origo Övrig administratrion Origo FILOSOFISKA FAKULTETENS KANSLI, FFK Origo TEKNISKA HÖGSKOLANS FAKULTETSKANSLI, TFK Origo INSTITUTIONER Ekonomiska institutionen, EKI A-huset:17 Estetiska institutionen, ESI Teknikringen 3, Mjärdevi Institutionen för datavetenskap, IDA E- och G-huset Institutionen för fysik och mätteknik, IFM Fysikhuset Institutionen för konstruktionsoch produktionsteknik, IK A-huset:15 Institutionen för pedagogik och psykologi, I I-huset Institutionen för produktionsekonomi, IE HusEtt Institutionen för språk och kultur, ISK Språklådan Institutionen för systemteknik, ISY B-huset:27 Institutionen för tema,tema Temahuset, D- och G-huset Matematiska institutionen, MAI B-huset:23 UDRAGSVERKSAMHETEN, ULiU Teknikringen 4, Mjärdevi UNIVERSITETSBIBLIOTEKET Humanistiska biblioteket D-huset Kvartersbibliotek A A-huset:17 Kvartersbibliotek B B-huset:25 Slöjdbiblioteket Teknikringen 3, Mjärdevi HÖRSALAR Hörsalar A1,A2 och A3 A-huset:17 Hörsalar C1,C2, C3 och C4 C-huset:18 13 C-huset A-huset d HusEtt 17a Fysikhuset 21 Valla folkhögskola B-huset Olaus Magnus väg SKL E-huset Infart Corson Hus/ingång STUDENTSERVICE Studieinformation och central studerandeexpedition Central studievägledning Zeni Antagningsenhet Origo Centrala studiestödsnämden, CSN Kårservice Studenthälsan Studentpräster SERVICE Lokalservice HusEtt Universitetsservice, UniServ HusEtt GODSMOTTAGNING A-huset:17d MOTIONSHALL Vallfarten STUDENTKÅRER Origo Vallfarten Linköpings teknologers studentkår, LinTek Studentkåren vid Filosofiska fakulteten, StuFF K-huset D-huset Temahuset AH Språklådan SGI Campushallen I-huset VTI Mjärdevi Sience ark Infart Johannes Magnus väg FÖRETAG OCH VERK BUTIKER Akademibokhandeln Butiken Campus Akademibokhandeln City resebyrå Föreningssparbanken Kiosken Linus och Linnea FOA G-huset VTI rovhallar Teknikringen 3 Mjärdevi Västergård RESTAURANGER OCH KAFÉER Arkadien Baljan Blåmesen Café B Cesam Vallfarten Södra infarten Slestadsrondellen Hus/ingång Akademiska Hus AH Försvarets forskningsanstalt, FOA FOA Statens geologiska institut, SGI SGI Statens kriminaltekniska laboratorium, SKL SKL Statens väg- och transportforskningsinstitut, VTI B-huset:29 Temahuset FOA B-huset C-huset Vallfarten 2.6 ÖVRIGA UTOMHUSSKYLTAR 25 Taxi S Malmslättsvägen 1 Hans Meijers väg Universitetsvägen Mäster Mattias väg 2 Olaus Magnus väg Lambohovsleden Teknikringen 3 Orienteringstavla För dem som anländer med cykel, taxi eller på annat sätt och ej uppmärksammat de stora orienteringstavlorna vid infarterna finns en mindre variant placerad längre in i området. Dessa är utförda i princip lika fristående entréskyltar. Taxi Fyra stycken lägesskyltar för taxihållplatser finns i området. 12

14 3. SKYLTTYER INOMHUS 3.1 ORIENTERINGSTAVLA 5 I-huset 1 Instutitionen för psykologi och pedagogik, I Administration I A HUS I:3 2 Grupprum IG20 Grupprum IG21 Grupprum IG22 Grupprum Lärosal I:101 B C D E F A H I K J HUS I:2 3 Lärosal I:102 Lärosal I:204 G H BCD Lärosal I:205 Lärosal I:207 I J HUS I:1 Lärosal I:208 K CORSON FI:101 I:102 G E C 4 ersonregister I Tavlans plats LAN 2 Orienteringstavla I samtliga hus skall i enterér finnas en tydlig orienteringstavla vars komponenter är utformade efter samma grundprincip. De olika delarna anpassas i mått så att de tillsammans bildar en sammanhängande yta. 1 Rubrikzon Märke samt husets benämning. Blå botten, vit text och märke, fast höjdmått, längd anpassas. 2 Textzon Institution, avdelning, versamhet, ämne etc. Utbytbara textlameller, blå text vit bottenfärg. Storlekar, mått anpassas till innehåll 3 lanfigur Huskropp, korridor, hiss, avdelning, rum. Grå bottenfärg, huskroppar vita, korridor blå lanfigur bör orienteras efter byggnaden, "tavlans plats" markeras. 4 ersonregister å tavlan görs endast en hänvisning till var registret är placerat, vid respektive korridor alternativt till någon central plats inom institutionen 5 Belysning 13

15 3.2 SKYLTNING VÅNINGSLAN D-huset lan 4 Grupprum DG41-48 Institutionen för pedagogik och psykologi I Grupplaboratorium 1,2,3 Testrum 3 Lärosal D31,D33 Grupprum DG31,33,35,37,39 Konferensrum 31:330 2 ENTRELAN Humanistiska biblioteket Studentrum 31:246 1 Kulvert Förråd Orientera om våningsplan Vid trappa eller hisshall skall på varje våningsplan finnas en innehållstablå över verksamheter och funktioner, allmänna lärosalar etc. på våningsplanet. I de flesta fall görs detta enbart med text, i mer komplicerade fall kompletteras med planfigur. D-huset lan 4 Grupprum DG41-48 Institutionen för pedagogik och psykologi I Grupplaboratorium Testrum lan 3 Lärosal D31,D33 Grupprum DG31,33,35,37,39 Konferensrum 31:330 lan 2 Entreplan Humanistiska biblioteket Studentrum 31:246 lan 1 Förråd Kulvert Vägvisning till våningsplan Hisskorgen förses med en innehållsförteckning. Entréplan skall markeras tydligt. Lameller med spårprofil för textremsor, 13 mm. Datorutskrift. Skylten har skyddsglas framför. 14

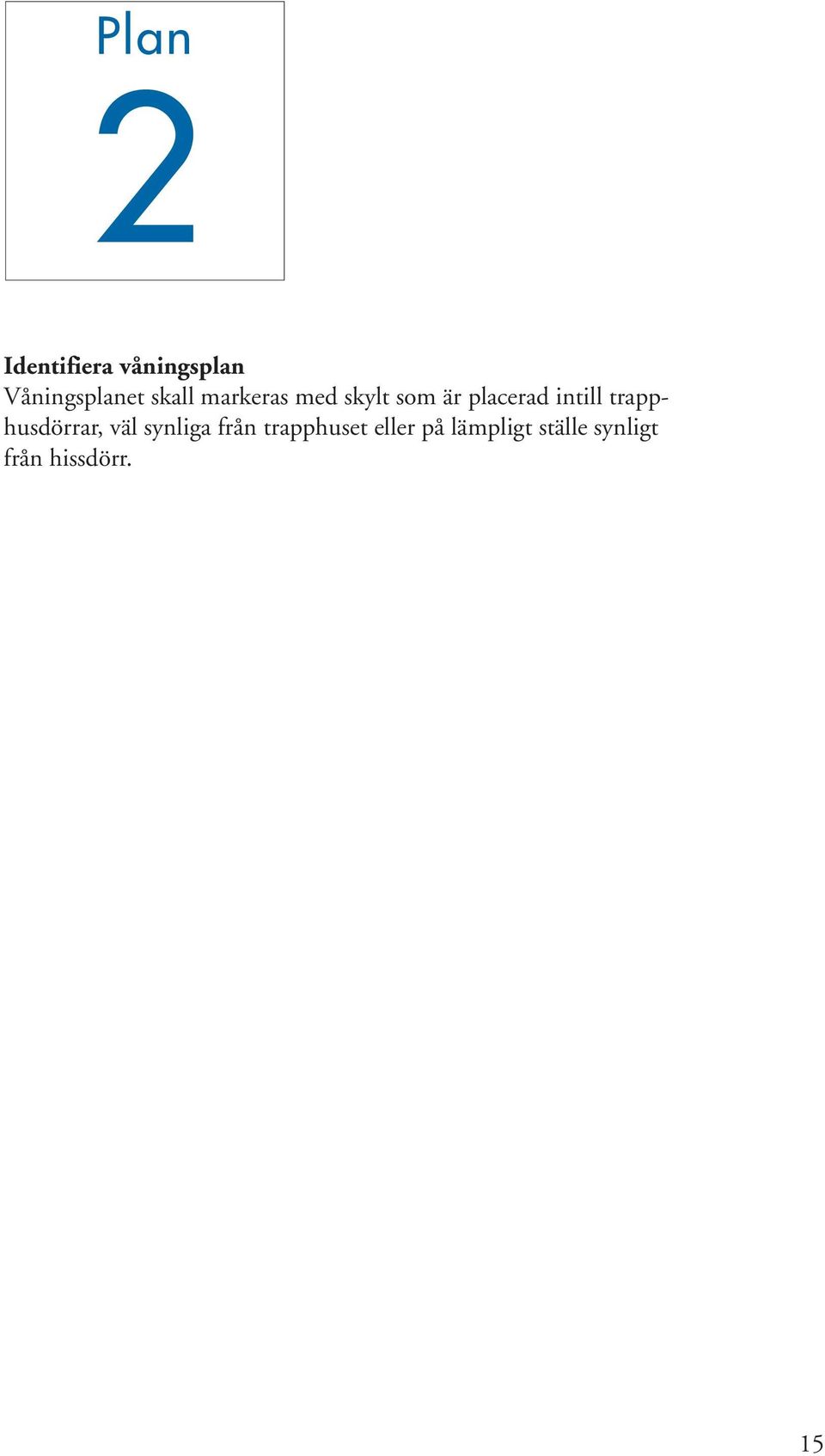

16 2 lan Identifiera våningsplan Våningsplanet skall markeras med skylt som är placerad intill trapphusdörrar, väl synliga från trapphuset eller på lämpligt ställe synligt från hissdörr. 15

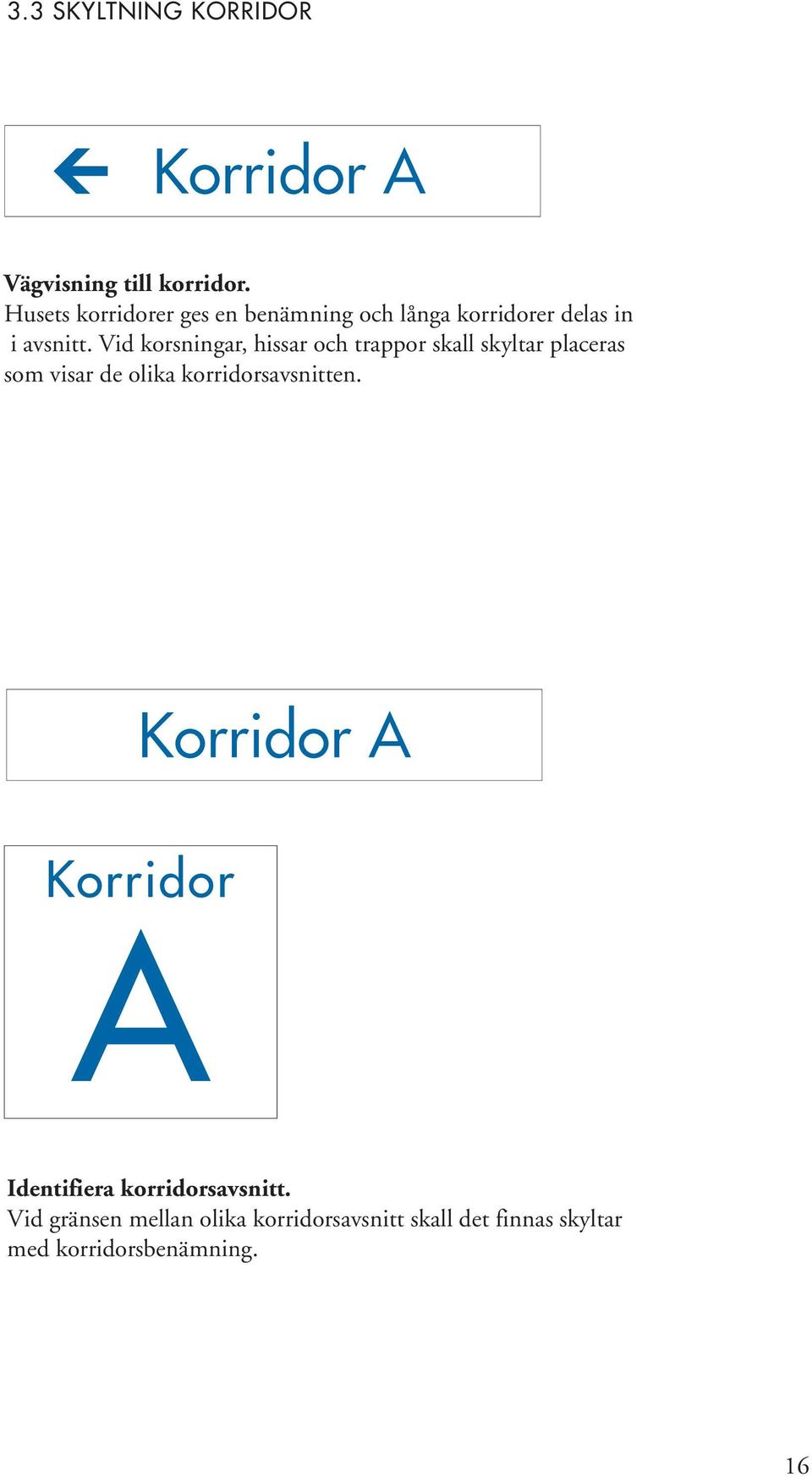

17 3.3 SKYLTNING KORRIDOR Korridor A Vägvisning till korridor. Husets korridorer ges en benämning och långa korridorer delas in i avsnitt. Vid korsningar, hissar och trappor skall skyltar placeras som visar de olika korridorsavsnitten. Korridor A Korridor A Identifiera korridorsavsnitt. Vid gränsen mellan olika korridorsavsnitt skall det finnas skyltar med korridorsbenämning. 16

18 3.4 SKYLTNING VERKSAMHET OCH RUM Bibliotek Bibliotek Grupprum DG35,37,39 Grupprum DG31,33 Konferensrum 31:330 Grupprum DG35,37,39 Grupprum DG31,33 Konferensrum 31:330 Vägvisning till verksamhet eller rum. WC, RWC, kapprum samt gemensamma funktioner som samlingssalar, bibliotek, allmänna lärosalar, kaféer od kräver hänvisningsskyltning från korridoren. Skyltar hänger från tak eller vid större informationsmängder nyttjas väggtablå. 17

19 Bibliotek Bibliotek Korridor A Grupprum DG35,37,39 Grupprum DG31,33 Konferensrum 31:330 Korridor A Grupprum DG35,37,39 Grupprum DG31,33 Konferensrum 31:330 Identifiering av verksamhet eller rum. Lägesskyltar markerar målet eller gränsen för verksamheten. Skylt monteras mot vägg över dörr eller hängande från tak. Vid större informationsmängder nyttjas väggtablå ex. vid behov att identifiera de viktigaste rummen eller verksamheterna i början av ett korridorsavsnitt. 18

20 123 Expedition 123 Foto Anders Andersson Studierektor 123 Foto Anders Andersson Studierektor Whiteboard A-5 Identifiering av rum Varje rum identifieras med hjälp av rumsskylt med rumsnummer, rumsfunktion, och innehavarens namn. 19

21

22 3.6 ÖVRIGA INOMHUSSKYLTAR StudentCentrum Öppettider: Måndag - Onsdag Torsdag Fredag Informationstavla Utförande i princip lika dörrskyltar. Skyltlameller avsedda för textremsor 13 mm. Expedition A4 - blad Meddelandetavla Används för information angående tex. öppettider, personregister. 21

23 R I T N I N G S F Ö R T E C K N I N G CAMUS VALLA LINKÖINGS UNIVERSITET TYRITNINGAR Sign. Datum Senaste ändring RITN NR BET RITNINGENS INNEHÅLL SKALA AKET RITN DATUM ÄNDR DATUM TYRITNINGAR SKYLTTYER UTOMHUS S 49:01 B SYMBOLSKYLT 1:20,1: S 49:02 B ORIENTERINGSTAVLA, VID INFART 1:20,1: S 49:03 B RIKTNINGSSKYLT, TY F,G 1:20,1: S 49:04 B ENTRESKYLT, TY A 1: LÄGESSKYLT TAXI, TY B ORIENTERINGSTAVLA, TY C S49:05 B ENTRESKYLT, TY D,E 1: S49:06 A DETALJER, TY A,B,C, 1: SKYLTYER INOMHUS S 49:10 B ORIENTERINGSTAVLA. O1 1:10,1: S 49:11 B RIKTN./ LÄGESSKYLT. R1, R2, L1, L2 1: S 49:12 B TABLÅER. T1-T4 1:1,1: S 49:13 B RUM/DÖRRSKYLT D1-D9 1: S 49:14 B IKTOGRAM S1-S11 1:
