6 BAKGRUND Basfakta om objektet Objekt Malmen, Hus 19, Malmslätt, Kärna socken, Linköpings kommun Beskrivning och byggnadshistoria Hus 19 Byggnad 19 är ursprungligen uppförd 1903 som en lägerhydda med förläggning och rymde då 300 man, men snart fick den funktionen som gymnastiksal. Byggnaden är uppförd i en träkonstruktion där takstolarna utgör stommen. Fasaderna är klädda med fasspontpanel som på långsidorna är ursprunglig. På gavlarna är panelen utbytt till en locklistpanel. Taket är belagt med svart trapetsplåt. På långsidorna finns takkupor med kopplade fönster. På gavlarna sitter ett stort fönsterparti med småspröjsade rutor som är vitmålade. På bottenvåningen finns enkla tvåluftsfönster utan spröjs. Ingången till byggnaden är på gavlarna och dörrarna är inklädda med stående fasspontpanel som är grönmålad. Tidigare kända renoveringsarbeten Fram till 1987 finns underhållsarbeten och andra ombyggnader listade i Vård- och Underhållsplanen. Byggnad 19 före ombyggnad. Foto Fortifikationsverket. 4

7 Kulturhistorisk värde Byggnad 19 ingår i det statliga byggnadsminnet F 3 Malmslätt. I skyddsföreskrifterna framgår att byggnaden ska underhållas med traditionella material och färger så att det kulturhistoriska värdet inte minskar. Yttre ombyggnad och förändring ska ske i samråd med Riksantikvarieämbetet. I Vård- och Under hållsplanen betonas de småspröjsade fönstren eftersom de hör samman med byggnadens ursprungliga karaktär från Vidare betonas mått och dimensioner som viktiga för byggnadens helhetskaraktär. Basfakta om projektet Fastighetsägare / Beställare Fortifikationsverket, Eskilstuna. Bidrag - Östergötlands museums yttrande Länsmuseet har inte yttrat sig skriftligt i ärendet. Tidsperiod Arbetena genomfördes under februari och mars Problembild / Skadebild Byggnad 19 används som sport- och träningslokal även på övervåningen och måste ha en godkänd utrymningsväg. För att göra utrymningsvägen så varsam som möjligt med hänsyn till byggnadens stora kulturhistoriska värde beslöts att göra en del av fönsterpartiet öppningsbart och ansluta med en utrymningstrappa. Arbetsbeskrivning - Målsättning med projektet Att behålla fönsterbågens sammanhållna uttryck och att man gör en säker och godkänd utrymningsväg med trappa från övervåningen. RESULTAT Genomförda arbeten Det stora fönsterpartiet på södra gavelns övervåning är indelat i sex separata partier. Det sydöstra fönstrets ha byggts på med ny innerbåge med isolerglas. Ramen är förstärkt och bredare vilket stärker upp bågen som nu ska fungera som en dörr och ska kunna öppnas och stängas utan att slå sig. På insidan sitter ett dörrhandtag i metall som ska nyttjas vid utrymning vid nödsituation. För att få plats med innerbågen har delar av karmen bytts ut. Den nya delen av karmen är tillverkad av ek och har samma profil som den ursprungliga karmen. Fönstret/ utrymningsdörren är målad med vit linoljefärg. 5

8 I samband med arbetena uppmärksammades att panelen var rötskadad och all locklistpanel revs bort och ersattes av ny panel i samma utförande som den äldre panelen och målades med röd slamfärg. Utvändigt har en utrymningstrappa placerats på ett gjutet fundament. Trappan är reversibel och går att ta bort om byggnaden får en annan användning. Uppföljning Byggnadshistoriska iakttagelser eller erfarenheter gjorda under arbetet Arbetena hade påbörjats och det aktuella fönstret var monterat när undertecknad kom till Hus 19. Karmbottenstycket saknade profil vilket har rättats till. Godkännande / Slutbesiktning Arbetena godkändes vid antikvarisk slutbesiktning Gjutningen har påbörjats och den högra fönsterbågen är ombyggd till utrymningsväg. Fönsterbågen ombyggd till utrymningsväg, sedd från insidan. 6

9 Medverkande i projektet Entreprenörer Leverantörer/Material Vikingstad Möbel- & Snickerifabrik, AB - som renoverade fönster och färdigställde nödutgångsdörren. Liljas Smide, Borensberg - som monterade nödutgångstrappan. Wilzéns Byggtjänst AB, Linköping - som gjöt fundamentet till trappan. Skanska Direkt AB, Linköping - som renoverade hela gaveln. Antikvarisk medverkan Antikvarisk medverkan genom byggnadsantikvarie Marie Hagsten, Östergötlands museum. ÖVRIGT Antikvariska kontroller / Besiktningar , Fotodokumentation Digitala foton förvaras i Östergötlands museums arkiv. Litteratur Fortifikationsverket, Vårdprogram, Malmen, Linköping K Övrigt - Detalj fönster/dörr från insidan med den påbyggda innerbågen. 7

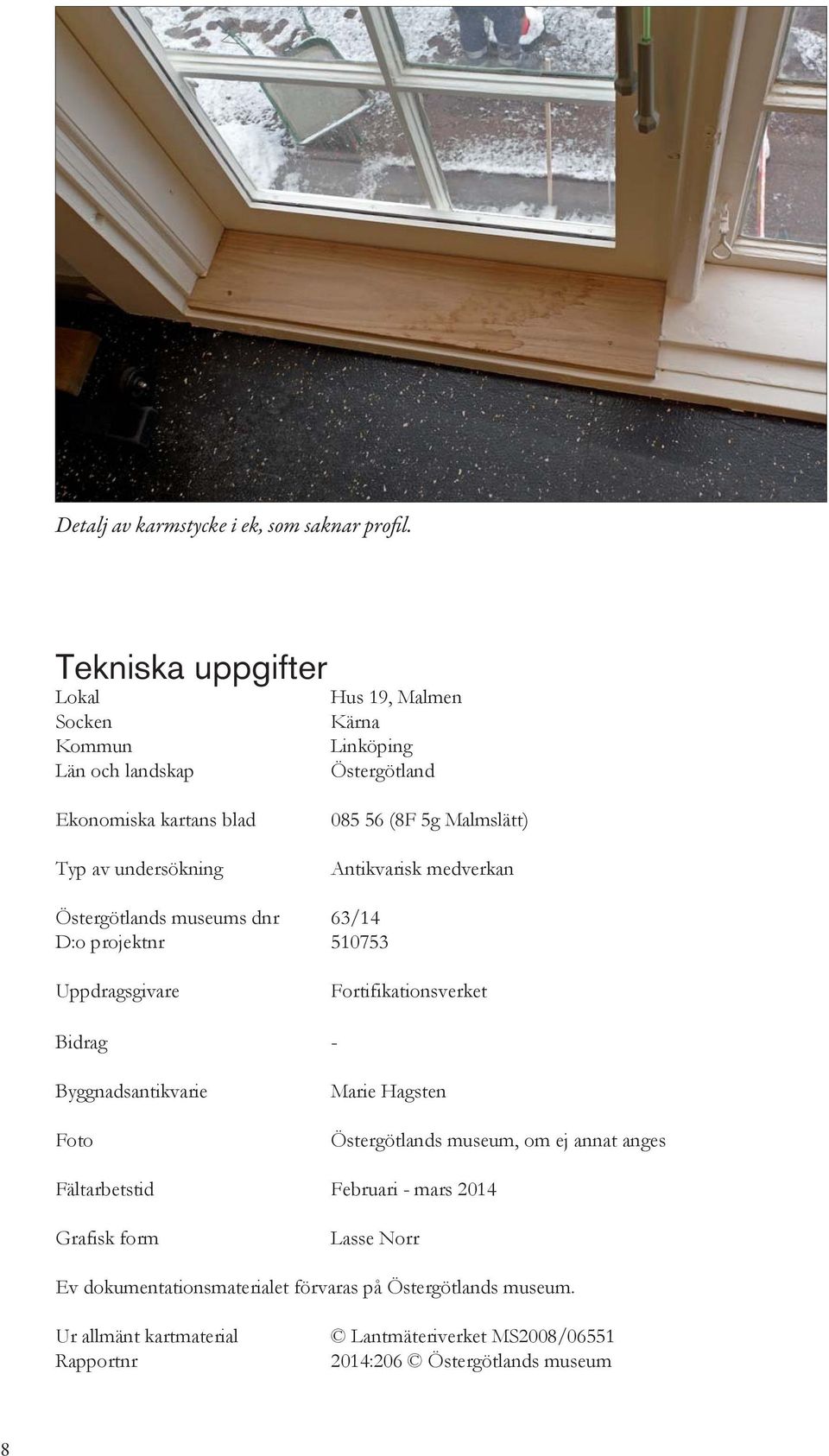

10 Detalj av karmstycke i ek, som saknar profil. Tekniska uppgifter Lokal Socken Kommun Län och landskap Hus 19, Malmen Kärna Linköping Östergötland Ekonomiska kartans blad Typ av undersökning (8F 5g Malmslätt) Antikvarisk medverkan Östergötlands museums dnr 63/14 D:o projektnr Uppdragsgivare Fortifikationsverket Bidrag - Byggnadsantikvarie Foto Marie Hagsten Östergötlands museum, om ej annat anges Fältarbetstid Februari - mars 2014 Grafisk form Lasse Norr Ev dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial Rapportnr Lantmäteriverket MS2008/ :206 Östergötlands museum 8

11 Ursprungligt fönsterparti. Ombyggt fönsterparti som nu är utrymningsväg och fungerar som en dörr. Karmbottenstycke efter justering. 9
