1 RAPPORT 2014:9 ARKEOLOGISK UTREDNING ETAPP 2 UTVIDGAD VERKSAMHET FÖR BJÄLBO TRÄDGÅRD AB BJÄLBO 3:5 BJÄLBO SOCKEN MJÖLBY KOMMUN ÖSTERGÖTLANDS LÄN RICKARD LINDBERG ANDERS LUNDBERG

2

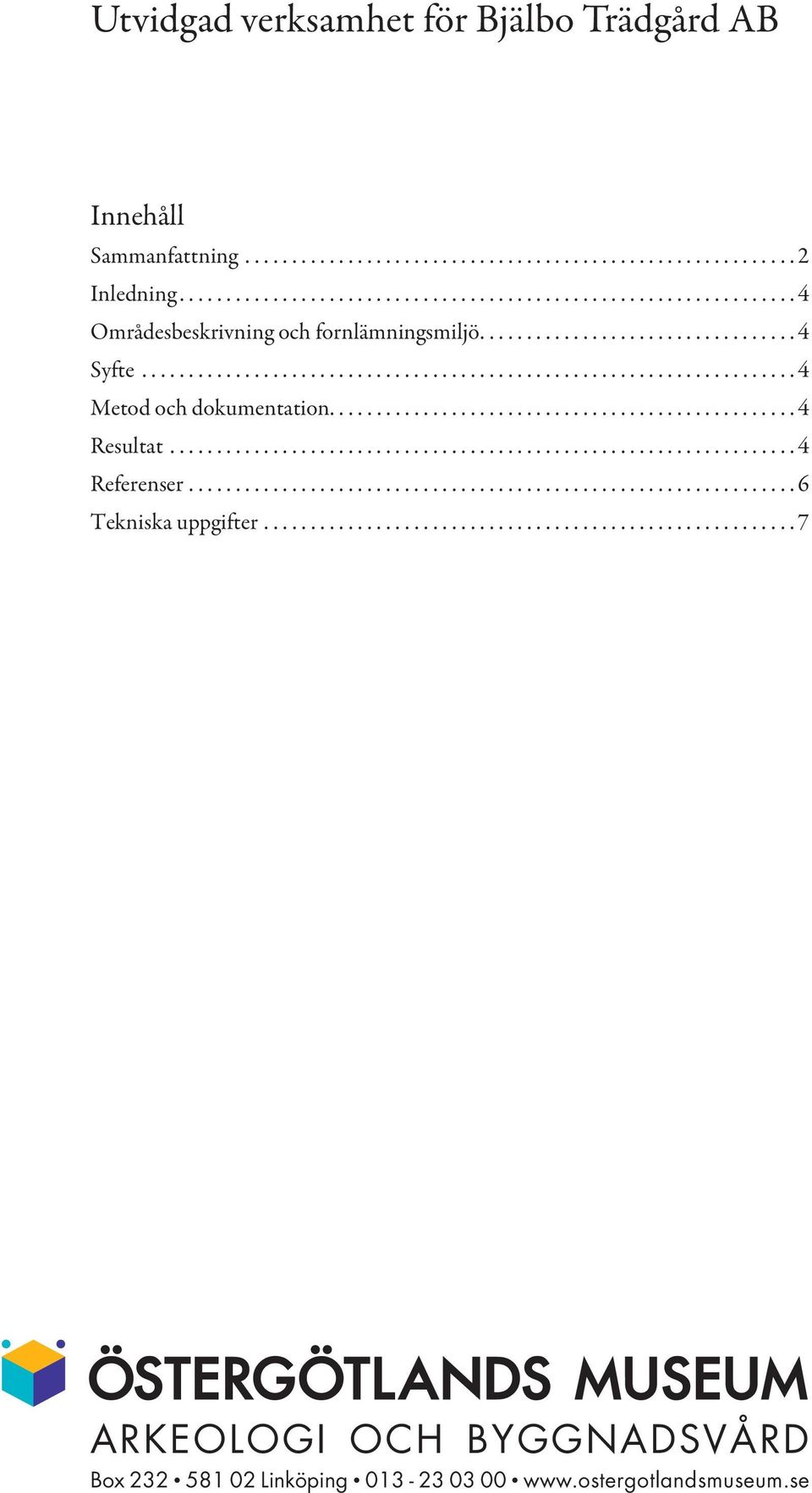

3 Utvidgad verksamhet för Bjälbo Trädgård AB Innehåll Sammanfattning Inledning Områdesbeskrivning och fornlämningsmiljö Syfte Metod och dokumentation Resultat Referenser Tekniska uppgifter Omslagsbild: ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

4 Sammanfattning Den arkeologiska utredningen etapp 2 föranleddes av en planerad utvidgning av trädgårdsverksamheten inom Bjälbo 3:5. Utredningsområdet ligger i norra utkanten av Bjälbo by och omfattade ca m 2. Inom utredningsområdet togs sammanlagt 48 sökschakt upp med grävmaskin. Vid undersökningen påträffades ett område med fläckvisa mörkfärgningar, en närmast helt överplöjd härdbotten och två anläggningar av odefinierbar lämningstyp. Rickard Lindberg antikvarie Finspång Motala Norrköping Ödeshög Vadstena Mjölby Linköping Åtvidaberg Söderköping Valdemarsvik Boxholm Kinda Ydre 2

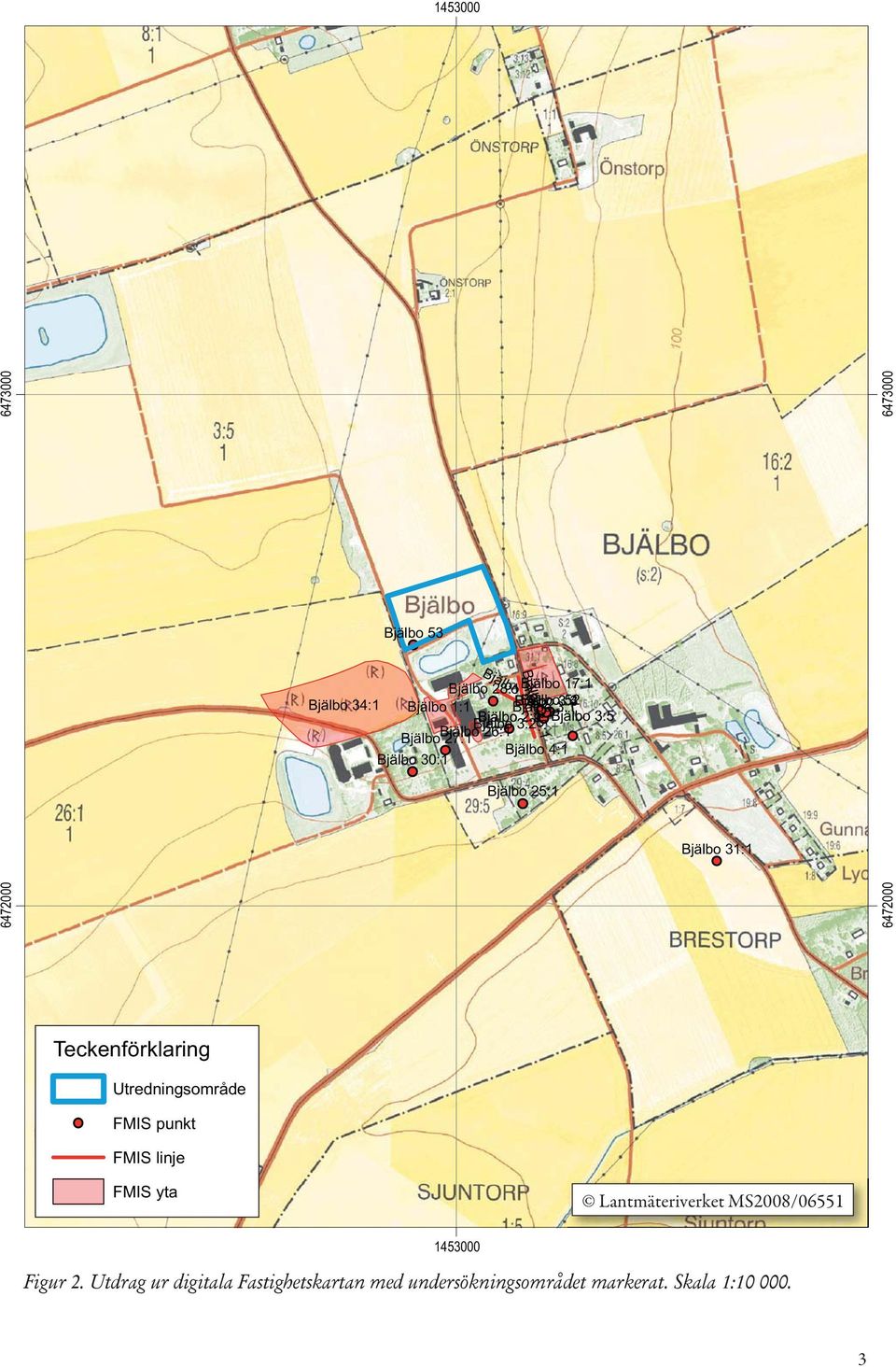

5 Bjälbo 53 Bjälbo 35:1 Bjälbo 35:1 Bjälbo 28:1Bjälbo 17:1 Bjälbo 34:1 Bjälbo 1:1 Bjälbo Bjälbo 3:1 3:3 3:4 52 Bjälbo 3:5 Bjälbo Bjälbo 3:2 2:2 2:1 Bjälbo Bjälbo 27:1 26:1 Bjälbo 4:1 Bjälbo 30:1 Bjälbo 25:1 Bjälbo 31: Teckenförklaring Utredningsområde FMIS punkt FMIS linje FMIS yta Lantmäteriverket MS2008/ Figur 2. Utdrag ur digitala Fastighetskartan med undersökningsområdet markerat. Skala 1:

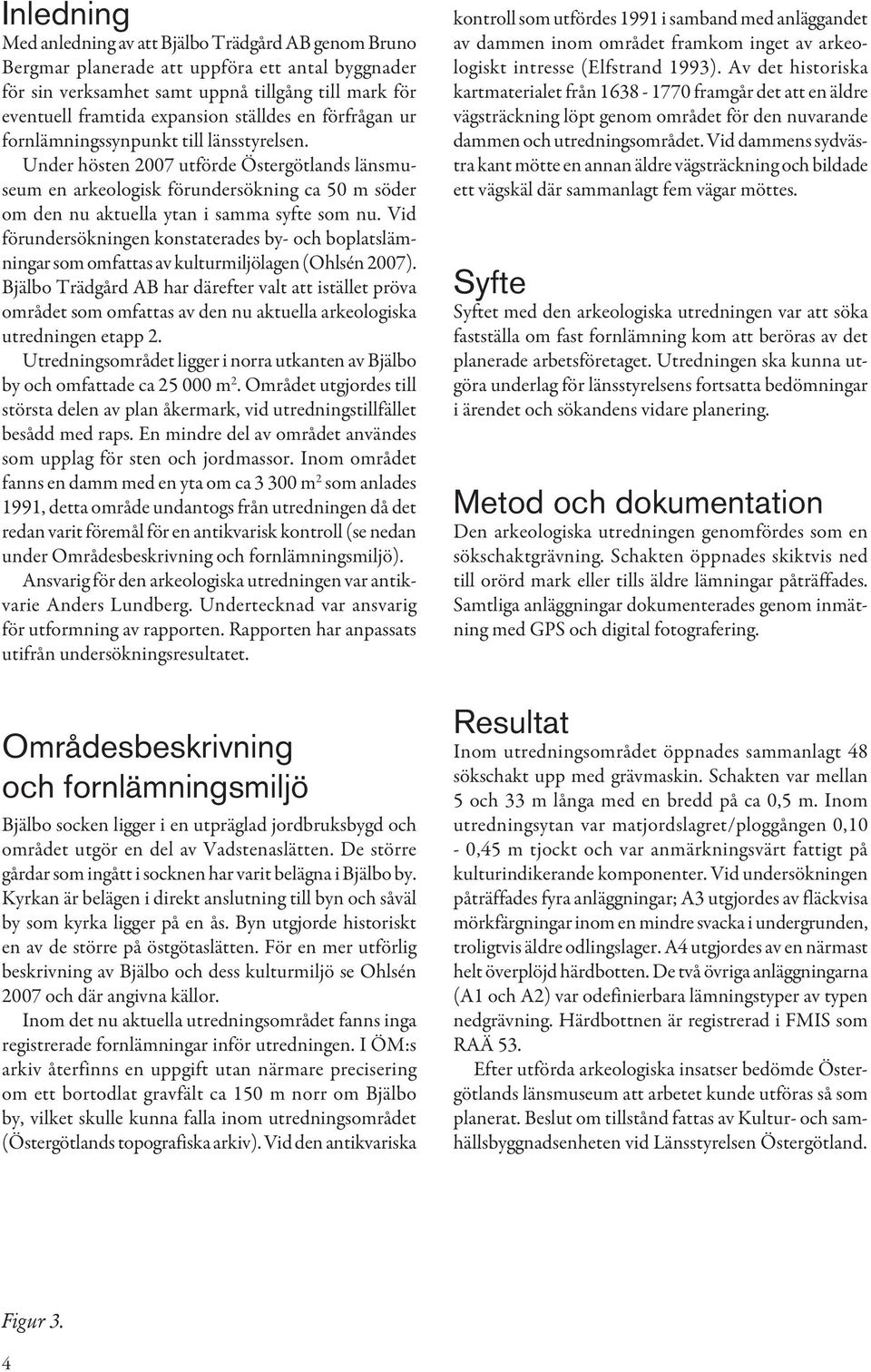

6 Inledning Med anledning av att Bjälbo Trädgård AB genom Bruno Bergmar planerade att uppföra ett antal byggnader för sin verksamhet samt uppnå tillgång till mark för eventuell framtida expansion ställdes en förfrågan ur fornlämningssynpunkt till länsstyrelsen. Under hösten 2007 utförde Östergötlands länsmuseum en arkeologisk förundersökning ca 50 m söder om den nu aktuella ytan i samma syfte som nu. Vid förundersökningen konstaterades by- och boplatslämningar som omfattas av kulturmiljölagen (Ohlsén 2007). Bjälbo Trädgård AB har därefter valt att istället pröva området som omfattas av den nu aktuella arkeologiska utredningen etapp 2. Utredningsområdet ligger i norra utkanten av Bjälbo by och omfattade ca m 2. Området utgjordes till största delen av plan åkermark, vid utredningstillfället besådd med raps. En mindre del av området användes som upplag för sten och jordmassor. Inom området fanns en damm med en yta om ca m 2 som anlades 1991, detta område undantogs från utredningen då det redan varit föremål för en antikvarisk kontroll (se nedan under Områdesbeskrivning och fornlämningsmiljö). Ansvarig för den arkeologiska utredningen var antikvarie Anders Lundberg. Undertecknad var ansvarig för utformning av rapporten. Rapporten har anpassats utifrån undersökningsresultatet. kontroll som utfördes 1991 i samband med anläggandet av dammen inom området framkom inget av arkeologiskt intresse (Elfstrand 1993). Av det historiska kartmaterialet från framgår det att en äldre vägsträckning löpt genom området för den nuvarande dammen och utredningsområdet. Vid dammens sydvästra kant mötte en annan äldre vägsträckning och bildade ett vägskäl där sammanlagt fem vägar möttes. Syfte Syftet med den arkeologiska utredningen var att söka fastställa om fast fornlämning kom att beröras av det planerade arbetsföretaget. Utredningen ska kunna utgöra underlag för länsstyrelsens fortsatta bedömningar i ärendet och sökandens vidare planering. Metod och dokumentation Den arkeologiska utredningen genomfördes som en sökschaktgrävning. Schakten öppnades skiktvis ned till orörd mark eller tills äldre lämningar påträffades. Samtliga anläggningar dokumenterades genom inmätning med GPS och digital fotografering. Områdesbeskrivning och fornlämningsmiljö Bjälbo socken ligger i en utpräglad jordbruksbygd och området utgör en del av Vadstenaslätten. De större gårdar som ingått i socknen har varit belägna i Bjälbo by. Kyrkan är belägen i direkt anslutning till byn och såväl by som kyrka ligger på en ås. Byn utgjorde historiskt en av de större på östgötaslätten. För en mer utförlig beskrivning av Bjälbo och dess kulturmiljö se Ohlsén 2007 och där angivna källor. Inom det nu aktuella utredningsområdet fanns inga registrerade fornlämningar inför utredningen. I ÖM:s arkiv återfinns en uppgift utan närmare precisering om ett bortodlat gravfält ca 150 m norr om Bjälbo by, vilket skulle kunna falla inom utredningsområdet (Östergötlands topografiska arkiv). Vid den antikvariska Resultat Inom utredningsområdet öppnades sammanlagt 48 sökschakt upp med grävmaskin. Schakten var mellan 5 och 33 m långa med en bredd på ca 0,5 m. Inom utredningsytan var matjordslagret/ploggången 0,10-0,45 m tjockt och var anmärkningsvärt fattigt på kulturindikerande komponenter. Vid undersökningen påträffades fyra anläggningar; A3 utgjordes av fläckvisa mörkfärgningar inom en mindre svacka i undergrunden, troligtvis äldre odlingslager. A4 utgjordes av en närmast helt överplöjd härdbotten. De två övriga anläggningarna (A1 och A2) var odefinierbara lämningstyper av typen nedgrävning. Härdbottnen är registrerad i FMIS som RAÄ 53. Efter utförda arkeologiska insatser bedömde Östergötlands länsmuseum att arbetet kunde utföras så som planerat. Beslut om tillstånd fattas av Kultur- och samhällsbyggnadsenheten vid Länsstyrelsen Östergötland. Figur 3. 4

7 A1 A A A Teckenförklaring Anläggningar Schakt Utredningsområde Figur 3. Utdrag ur digitala fastighetskartan med utredningsområde, schakt och anläggningar markerade. Skala 1:

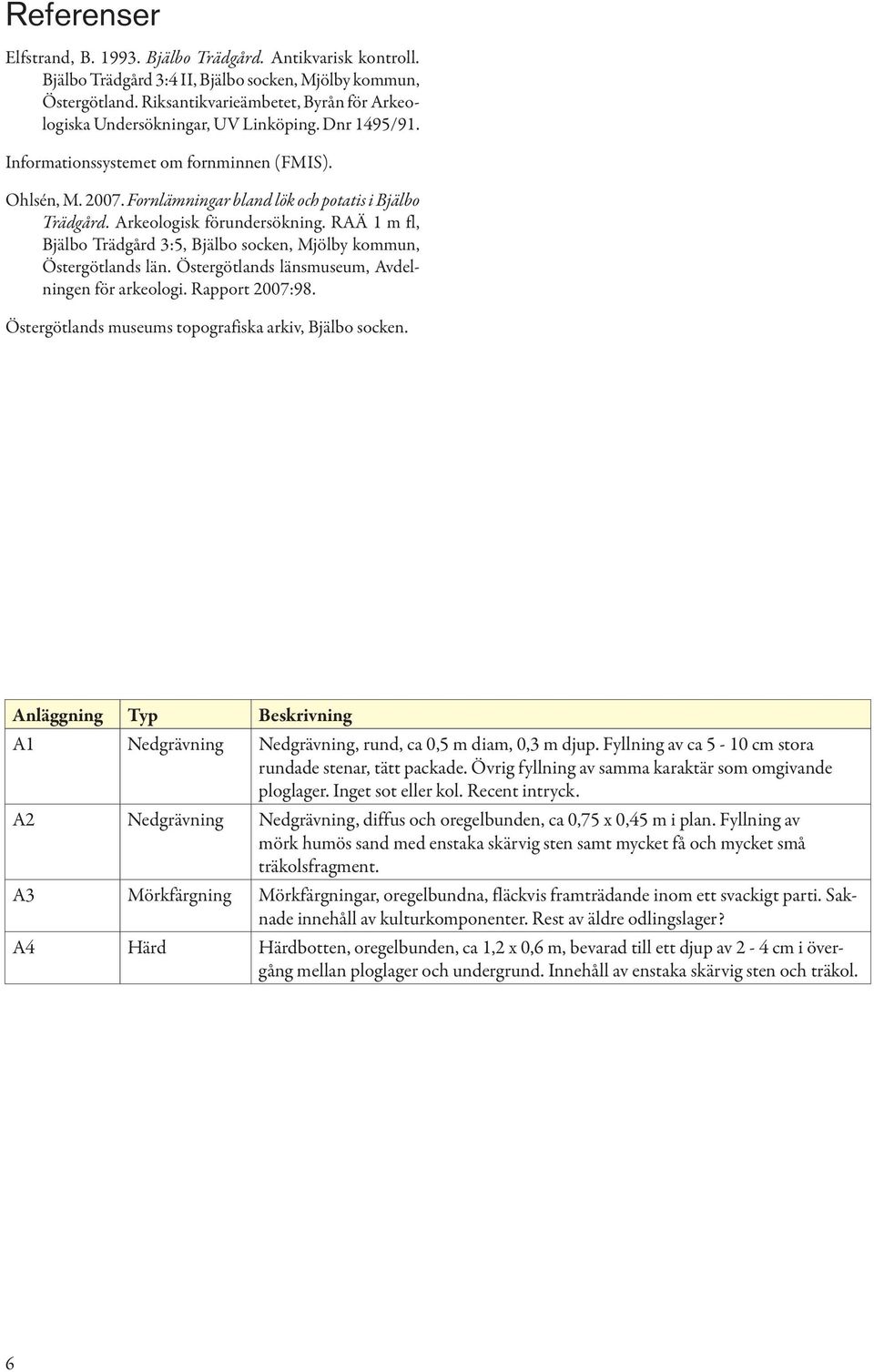

8 Referenser Elfstrand, B Bjälbo Trädgård. Antikvarisk kontroll. Bjälbo Trädgård 3:4 II, Bjälbo socken, Mjölby kommun, Östergötland. Riksantikvarieämbetet, Byrån för Arkeologiska Undersökningar, UV Linköping. Dnr 1495/91. Informationssystemet om fornminnen (FMIS). Ohlsén, M Fornlämningar bland lök och potatis i Bjälbo Trädgård. Arkeologisk förundersökning. RAÄ 1 m fl, Bjälbo Trädgård 3:5, Bjälbo socken, Mjölby kommun, Östergötlands län. Östergötlands länsmuseum, Avdelningen för arkeologi. Rapport 2007:98. Östergötlands museums topografiska arkiv, Bjälbo socken. Anläggning Typ Beskrivning A1 Nedgrävning Nedgrävning, rund, ca 0,5 m diam, 0,3 m djup. Fyllning av ca 5-10 cm stora rundade stenar, tätt packade. Övrig fyllning av samma karaktär som omgivande ploglager. Inget sot eller kol. Recent intryck. A2 Nedgrävning Nedgrävning, diffus och oregelbunden, ca 0,75 x 0,45 m i plan. Fyllning av mörk humös sand med enstaka skärvig sten samt mycket få och mycket små träkolsfragment. A3 Mörkfärgning Mörkfärgningar, oregelbundna, fläckvis framträdande inom ett svackigt parti. Saknade innehåll av kulturkomponenter. Rest av äldre odlingslager? A4 Härd Härdbotten, oregelbunden, ca 1,2 x 0,6 m, bevarad till ett djup av 2-4 cm i övergång mellan ploglager och undergrund. Innehåll av enstaka skärvig sten och träkol. 6

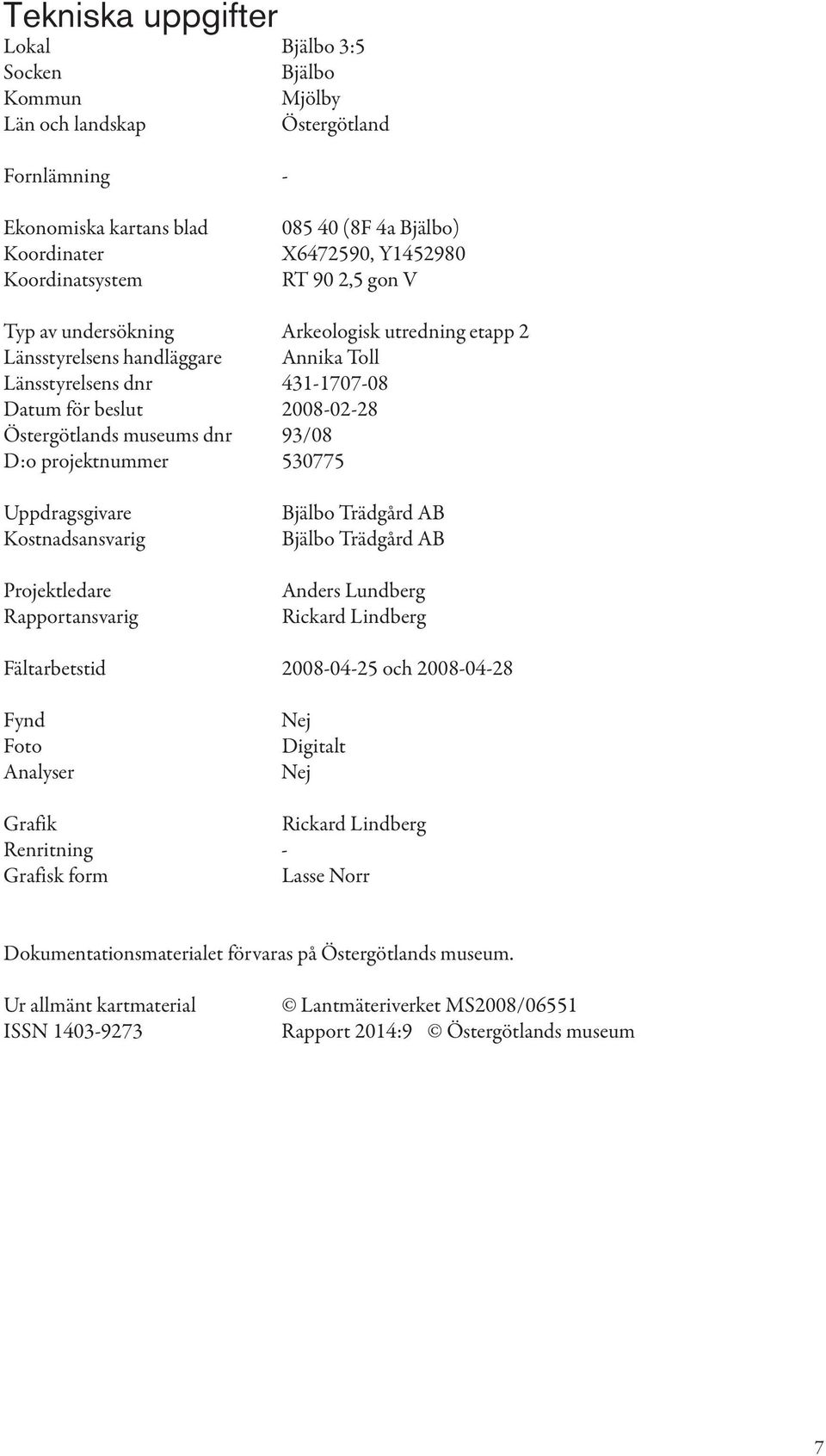

9 Tekniska uppgifter Lokal Bjälbo 3:5 Socken Bjälbo Kommun Mjölby Län och landskap Östergötland Fornlämning - Ekonomiska kartans blad Koordinater Koordinatsystem (8F 4a Bjälbo) X , Y RT 90 2,5 gon V Typ av undersökning Arkeologisk utredning etapp 2 Länsstyrelsens handläggare Annika Toll Länsstyrelsens dnr Datum för beslut Östergötlands museums dnr 93/08 D:o projektnummer Uppdragsgivare Kostnadsansvarig Projektledare Rapportansvarig Bjälbo Trädgård AB Bjälbo Trädgård AB Anders Lundberg Rickard Lindberg Fältarbetstid och Fynd Foto Analyser Nej Digitalt Nej Grafik Rickard Lindberg Renritning - Grafisk form Lasse Norr Dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial ISSN Lantmäteriverket MS2008/06551 Rapport 2014:9 Östergötlands museum 7

10 8

11

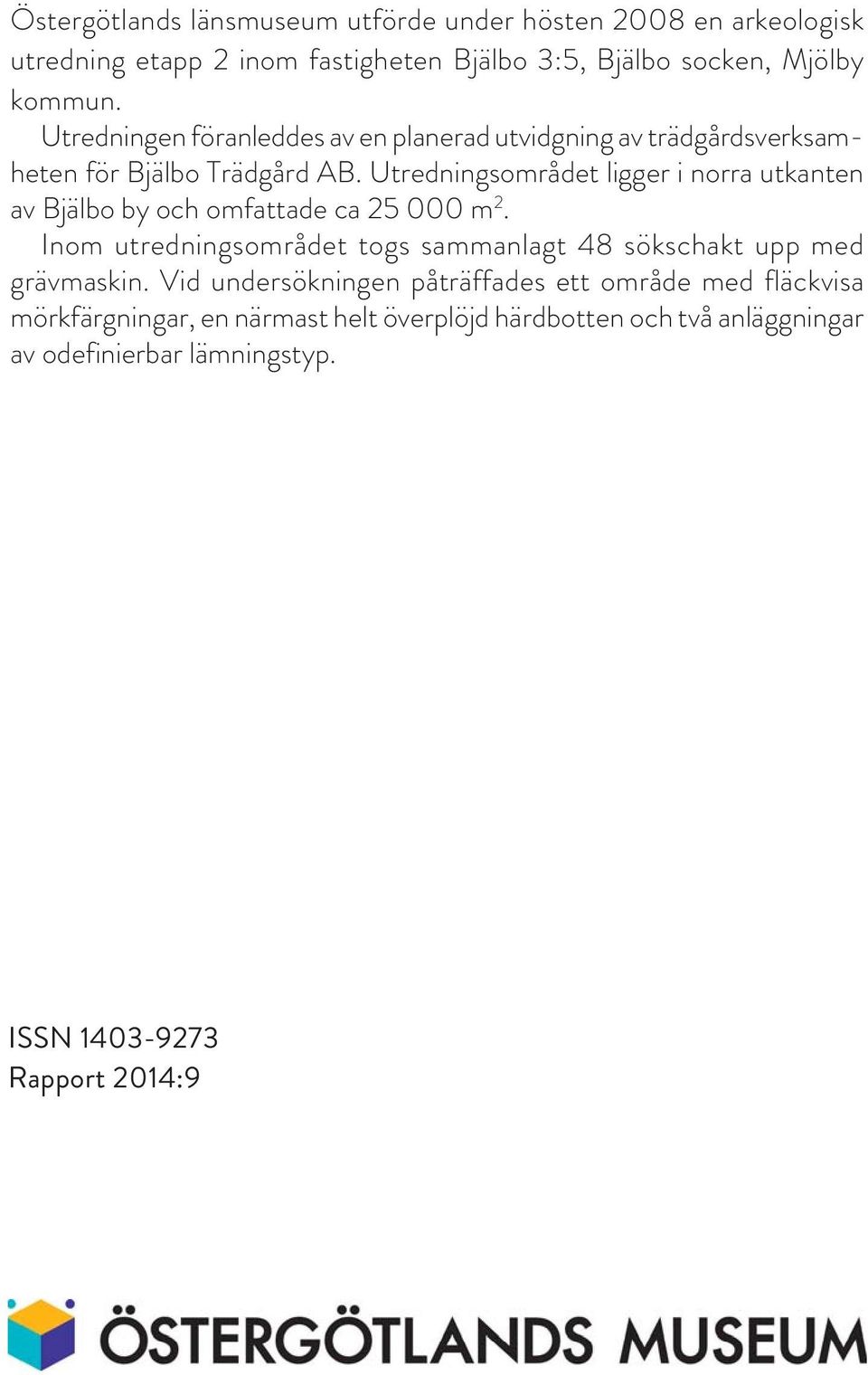

12 Östergötlands länsmuseum utförde under hösten 2008 en arkeologisk utredning etapp 2 inom fastigheten Bjälbo 3:5, Bjälbo socken, Mjölby kommun. Utredningen föranleddes av en planerad utvidgning av trädgårdsverksamheten för Bjälbo Trädgård AB. Utredningsområdet ligger i norra utkanten av Bjälbo by och omfattade ca m 2. Inom utredningsområdet togs sammanlagt 48 sökschakt upp med grävmaskin. Vid undersökningen påträffades ett område med fläckvisa mörkfärgningar, en närmast helt överplöjd härdbotten och två anläggningar av odefinierbar lämningstyp. ISSN Rapport 2014:9
