1 RAPPORT 2015:26 ARKEOLOGISK UTREDNING ETAPP 1 OCH 2 BRANDGRAV I SÄTTUNA RAÄ SÄTTUNA 1:3 OCH LINKÖPINGS-SÄBY 1:11 KAGA SOCKEN OCH LINKÖPINGS STAD LINKÖPINGS KOMMUN ÖSTERGÖTLANDS LÄN ERIKA RÄF

2

3 Brandgrav i Sättuna Innehåll Sammanfattning Inledning Områdesbeskrivning och fornlämningar Syfte och frågeställning Metod Resultat Referenser Tekniska uppgifter Omslagsbild: Lokalvägen över lagårdsbacken vid Säby gård. Mot norr. Foto: Erika Räf, ÖM. ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

4 Sammanfattning Östergötlands museum utförde i mars 2015 en arkeologisk utredning etapp 1 och 2 inför planerad schaktning för elkabel mellan fastigheterna Sättuna 1:3 och Linköpings-Säby 1:11, Kaga socken och Linköpings stad, Linköpings kommun. Det aktuella arbetet föranleddes av ombyggnad av elnät, vilket innefattade schaktning för jordkabel, rasering av luftledning samt schaktning för en ny transformatorstation. Sammanlagt 26 sökschakt grävdes med grävmaskin längs med de delar av den planerade kabelsträckningen, där undertecknad gjorde bedömningen att lämningar kunde framkomma. Enbart i ett sökschakt framkom anläggningar: en härd, en mörkfärgning/brandgrav? och en brandgrav. Den planerade kabelsträckningen justerades för att inte förstöra lämningarna. Erika Räf antikvarie Finspång Motala Norrköping Linköping Vadstena Mjölby Söderköping Ödeshög Åtvidaberg Valdemarsvik Boxholm Kinda Ydre 2

5 Kaga 47 Kaga 40 Kaga 77 Kaga 35:1 Östra Ny 180 Kaga 92 Kaga 93 Kaga 71 Kaga 96 Kaga 32:1Kaga 32:2 Kaga 83 Kaga 31:1 Kaga 99 Kaga 74 Kaga 101 Kaga 97 Kaga 78 Kaga 69 Kaga 68 Kaga 79 Kaga 84 Kaga 82 Kaga 80Kaga 11:1 Kaga 12:1Kaga 85 Kaga 72 Kaga 81 Kaga 12:2 Kaga 98Kaga 94Kaga 91 Kaga 95 Kaga 75 Linköping 529 Kaga 73 Linköping 530 Kaga 70Kaga 87 Linköping 531 Kaga 90 Linköping 534 Linköping Linköping :1 Linköping 535 Linköping 532 Kaga Kaga 13:2 13:1 Kaga 100 Linköping 533 Linköping 526 Linköping 282:1 Linköping 280:1 Linköping Linköping 276:1 537 Linköping 276:2 Kaga 88 Kaga 76 Linköping 281:1Linköping 527 Linköping 461 Linköping 269:1 Linköping 523 Linköping 528 Linköping 284: Linköping 97: Linköping 524 Linköping 96:1 Linköping 270:1 Linköping 271:1 Linköping 272:1 Legend Ny markkabel Linköping 345:1 Raserad luftledning Linköping 558 Linköping 354:1 Lantmäteriverket MS2008/ Figur 2. Utdrag ur digitala Fastighetskartan med ledningssträckorna markerade. Skala 1:

6 Legend Ny markkabel Raserad luftledning Objekt 2 Objekt 1 Figur 3. Utdrag ur digitala Fastighetskartan (64F 7d NV) med Objekt 1 och 2, planerade schaktsträckor, aktuella luftledningar samt fornlämningar markerade. Skala 1:

7 Inledning Östergötlands museum utförde i mars 2015 en arkeologisk utredning etapp 1 och 2 inför planerad schaktning för elkabel mellan fastigheterna Sättuna 1:3 och Linköpings-Säby 1:11, Kaga socken och Linköpings stad, Linköpings kommun. Det aktuella arbetet föranleddes av ombyggnad av elnätet, vilket innefattade schaktning för jordkabel, rasering av luftledning samt schaktning för en ny transformatorstation. Den aktuella schaktningssträckan var ca m, schaktdjupet beräknades till ca 1,0 m och bredden på schakten var ca 0,5 m. De arkeologiska insatserna utfördes efter beslut från Länsstyrelsen Östergötland. Uppdragsgivare var Tekniska Verken Linköping AB, som även stod för de arkeologiska kostnaderna. Projektledare var antikvarie Erika Räf, som också har utarbetat rapporten. Områdesbeskrivning och fornlämningar Arbetet utfördes inom ett mycket fornlämningsrikt område i det öppna åkerlandskapet invid Roxens sydvästra strand, drygt tre kilometer nordväst om Linköpings centrum. Landskapets höga uppodlingsgrad innebär att schaktningen kunde beröra fornlämningar, ej synliga ovan mark. Schaktningen för den nya elkabeln kom att direkt beröra Linköping 533, som är platsen för Säby bytomt, enligt en karta från 1692 (LMM 05-lin-10.). I kabelsträckningens norra del berördes fyra platser för torp, Linköping 532 och De senare är inte synliga ovan mark, utan enbart belagda genom historiska kartor (Lindberg & Persson 2010). År 2010 utförde Östergötlands museum en arkeologisk utredning etapp 1 i samband med Linköpings kommuns planarbete för Sättuna. Den arkeologiska utredningen resulterade i att hela utredningsområdet bedömdes vara potentiellt grav- och boplatsläge, uppdelat på två objekt. Objekt 1 låg i Kaga socken och objekt 2 innanför Linköpings stads gränser (Lindberg & Persson 2010; figur 3). Den nu aktuella schaktningssträckan, liksom den ledning som skulle raseras, ligger inom båda objekten. Syfte och frågeställning Syftet med den arkeologiska utredningen etapp 1 och 2 var att fastställa om fornlämningar skulle beröras av den aktuella exploateringen, och så långt som är möjligt beskriva och avgränsa dessa. Schaktsträckningen skulle om det var görligt justeras så att eventuella framkomna fornlämningar inte berörs. Resultatet från utredningen ska kunna användas som ett fullgott underlagsmaterial i den fortsatta besluts- och planeringsprocessen för Länsstyrelsen och Tekniska verken Linköping Nät AB. Metod Det har redan utförts en grundlig utredning etapp 1 i området (Lindberg & Persson 2010). Det innebär att etapp 1 av den nu aktuella utredningen kunde begränsas till en besiktning av ledningssträckningarna innan schaktningsarbetena påbörjades. Besiktningen gällde både den ledningssträckning som skulle raseras och sträckningen som skulle schaktas. Utifrån resultatet av besiktningen verkställdes därefter utredningens etapp 2. Den genomfördes i form av sökschaktsgrävningar längs med de delsträckor, där det förelåg en risk att fornlämningar kunde beröras. Påträffad fornlämning dokumenterades genom inmätning med RTK-GPS, digital fotografering samt översiktlig beskrivning. I en anläggning framkom brända ben, där ett av dem samlades in för att bedömas av Östergötlands museums osteolog Petter Nyberg. 5

8 Kaga 79 Kaga 80 Kaga 11:1 Kaga 84 Kaga 12:1 Kaga 12:2 Kaga 81 Kaga 98 Kaga 94 Kaga 91 Kaga 95 Kaga 75 Kaga 13:2 Kaga 13:1 Kaga Kaga 76 Legend Sökschakt Ny markkabel Raserad luftledning Figur 4. Den västra delen av den planerade kabelsträckningen, med markerade sökschakt. Skala 1:

9 Kaga 81 Kaga 12:2 Kaga 72 Linköping Kaga 73 Kaga 70 Kaga 87 Linköping 530 Linköping Kaga 94 Kaga 91 Kaga 75 Kaga 90 Linköping 534 Linköping 536 Linköping 532 Linköping 275:1 Linköping 535 Kaga 13:2 Kaga 13:1 Linköping 533 Kaga 100 Linköping 282:1 Linköping 280: Kaga 76 Linköping 281:1 Linköping 527 Linköping 461 Linköping 269:1 Legend Linköping 284:1 Sökschakt Linköping 528 Ny markkabel Raserad luftledning Linköping 97: Figur 5. Den östra delen av den planerade kabelsträckningen, med markerade sökschakt. Skala 1:

10 Linköping 275:1 Linköping 532 Legend Anläggning Sökschakt Ny markkabel Linköping Figur 6. Sökschakt med tre anläggningar, ca 130 m norr om Säby gård. Skala 1: Linköping 532 ÖM 2 ÖM 3 Legend Anläggning Sökschakt Ny markkabel ÖM Linköping Figur 7. Sökschakt med anläggningar, detalj. Skala 1:500. 8

11 Anläggning Beskrivning Antikvarisk bedömning ÖM 1 Form i plan: Oval, 0,74 x 0,60 m. Fyllning i plan: Svartbrun sand, inslag av Härd kol och sot ÖM 2 Form i plan: Rund, 0,35 m i diam. Fyllning i plan: Svartbrun sand, inslag av Mörkfärgning/brandgrav? sot ÖM 3 Form i plan: Rund, 0,40 m i diam. Fyllning i plan: Svartbrun sand. Inslag av brända ben och bränd lera. Ett bränt ben tillvaratogs (C4689:1), troligen människoben, enligt osteolog Petter Nyberg Brandgrav Tabell 1. De tre påträffade anläggningarna redovisade i tabellform. Resultat Efter besiktningen gjordes bedömningen att raseringen av luftledningen inte skulle påverka några fornlämningar. Däremot fanns det risk att schaktningen för kabel kunde beröra lämningar. Sammanlagt 26 sökschakt grävdes med grävmaskin längs med de delar av den planerade kabelsträckningen, där undertecknad gjorde bedömningen att lämningar kunde framkomma. Sökschakten var ca 1,5 m breda, djupet var 0,2-0,3 m och längden var ca m (figur 4 och 5). Enbart i ett sökschakt framkom anläggningar, ÖM 1-3 (figur 6-8). Sökschaktet grävdes ca 130 m norr om Säby gård, i öst-västlig riktning längs med en svag höjdrygg. Anläggningarna dokumenterades i plan; ÖM 1 bedömdes vara en härd, ÖM 2 en mörkfärgning/brandgrav? och ÖM 3 en brandgrav. Den senare bedömningen gjordes främst genom den lilla mängd av brända ben som noterades i anläggningen. Ett av benen har granskats av osteolog Petter Nyberg och har bedömts vara ett troligt ben från människa (tabell 1). Figur 8. Översikt över den lilla höjdryggen mot sydöst, där tre anläggningar påträffades i ett sökschakt. I bakgrunden Sörby gård. Foto: Erika Räf, ÖM. Figur 9. Fotot är taget mot väster. Till höger syns sökschaktet där tre anläggningar påträffades. Ett nytt sökschakt lades omedelbart söder om det förstnämnda (till vänster på fotot). Schaktsträckan för kabelledningen justerades därefter något åt söder. Foto: Erika Räf, ÖM. 9

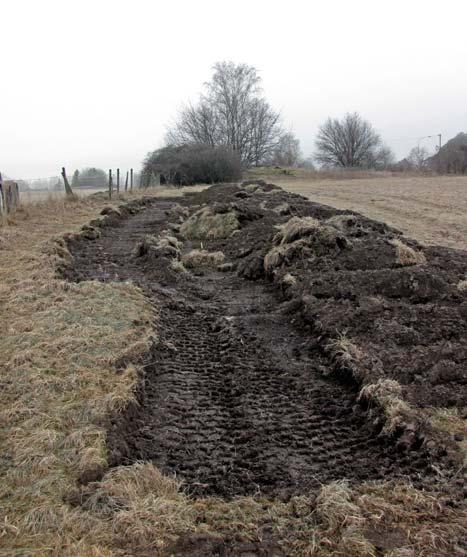

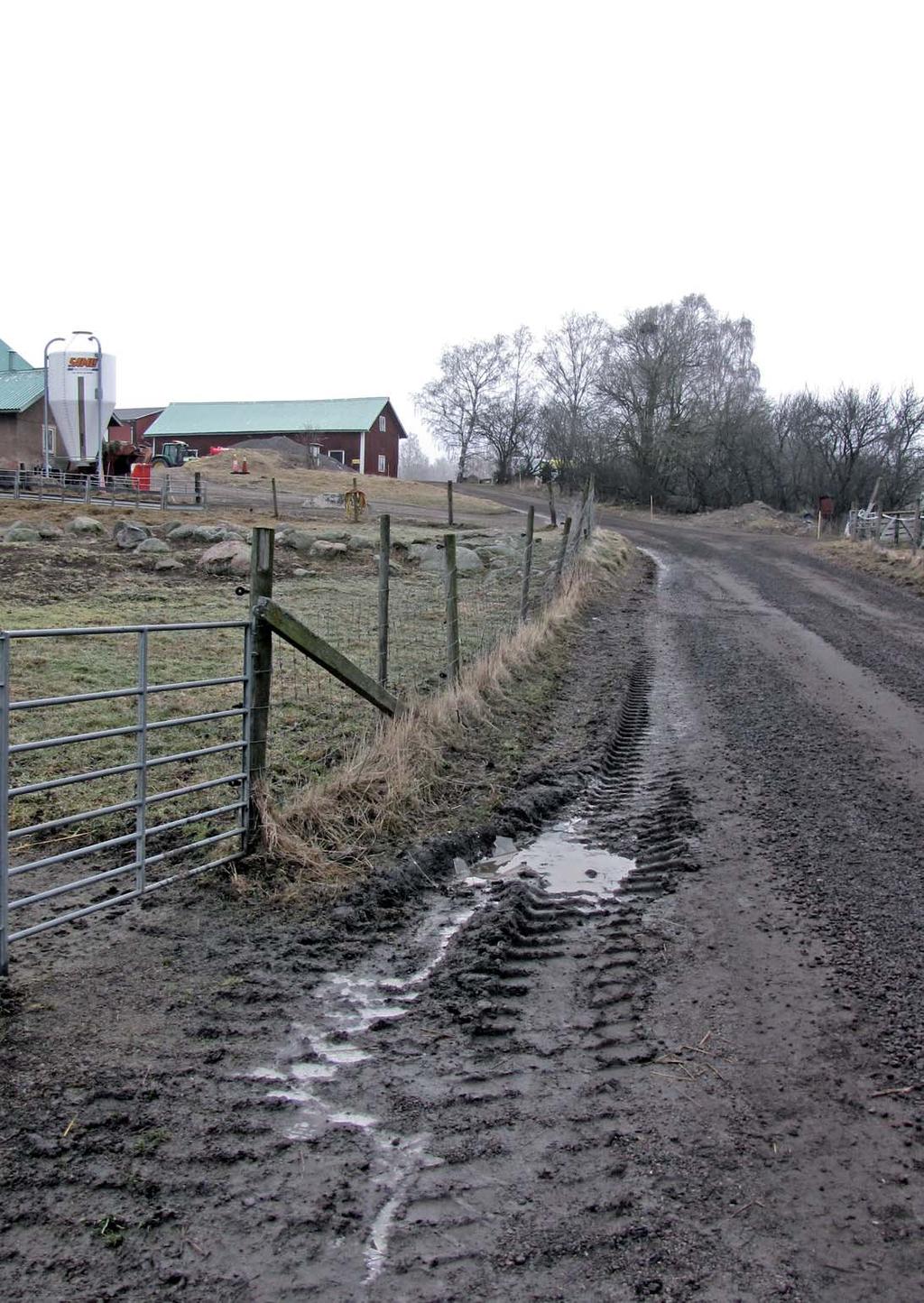

12 För att inte förstöra anläggningarna drogs ett nytt sökschakt omedelbart intill schaktet där anläggningarna påträffades. Inga ytterligare anläggningar framkom i det nya schaktet, varefter den planerade kabelsträckningen justerades därefter (figur 9). Även längs med lokalvägen genom Säby gård justerades kabelsträckningen, så att schaktet enbart lades i vägkant. Genom denna justering kunde eventuella lämningar av Säby bytomt (Linköping 533) undvikas (figur 10). Figur 10. För att undvika att skada eventuella lämningar vid Säby bytomt (Linköping 533) justerades kabelsträckningen, så att schaktet enbart lades i vägkant längs med lokalvägen. Foto: Erika Räf, ÖM. Figur 11. Sökschakt längs med den planerade ledningssträckningen mot nordöst. Till höger i bakgrunden syns Säby gård. Foto: Erika Räf, ÖM. 10
