Skyltning omfattar tillverkning, leverens och montering av skyltar. Skyltar redovisas som pdf filer.

Transkript

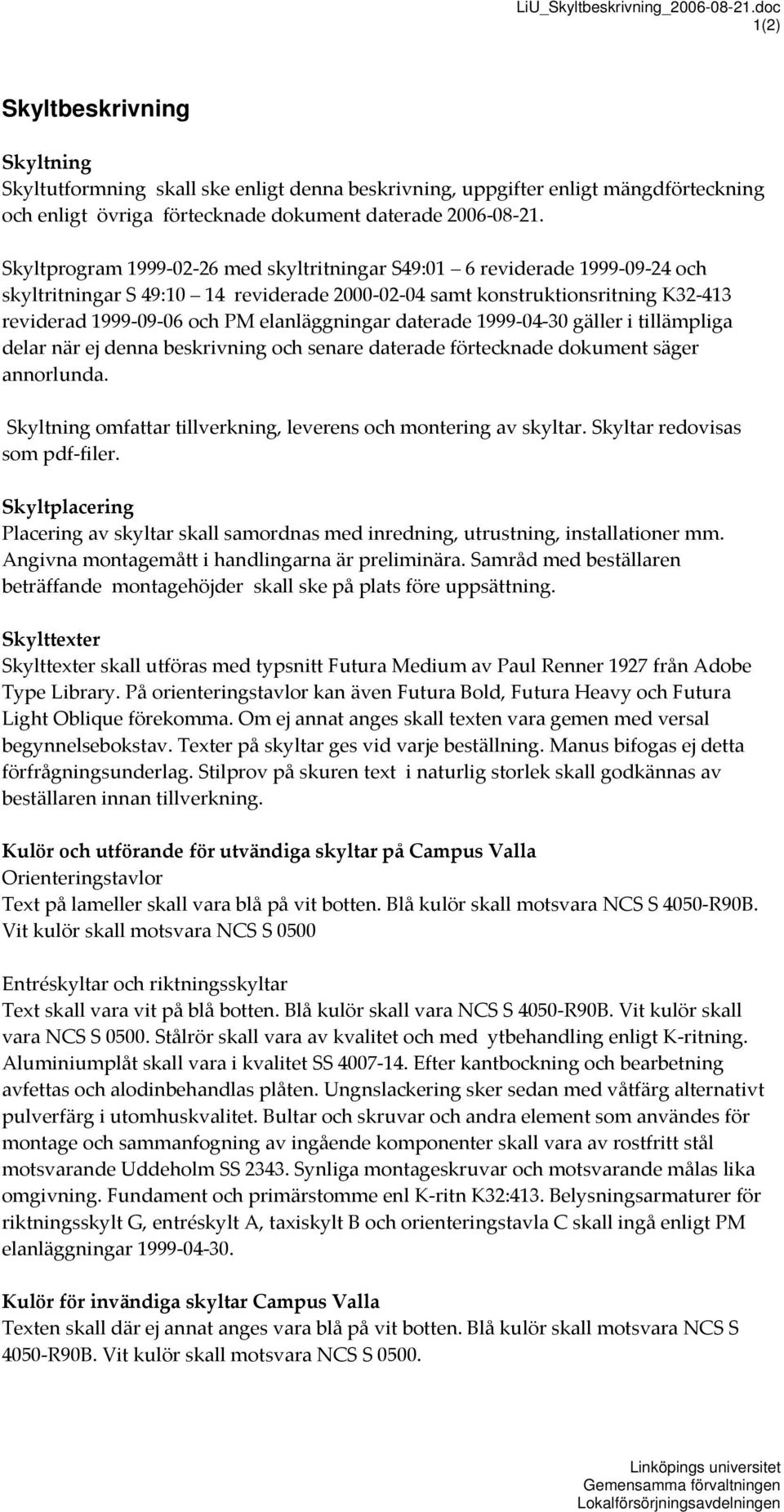

1 LiU_Skyltbeskrivning_ doc 1(2) Skyltbeskrivning Skyltning Skyltutformning skall ske enligt denna beskrivning, uppgifter enligt mängdförteckning och enligt övriga förtecknade dokument daterade Skyltprogram med skyltritningar S49:01 6 reviderade och skyltritningar S 49:10 14 reviderade samt konstruktionsritning K reviderad och PM elanläggningar daterade gäller i tillämpliga delar när ej denna beskrivning och senare daterade förtecknade dokument säger annorlunda. Skyltning omfattar tillverkning, leverens och montering av skyltar. Skyltar redovisas som pdf filer. Skyltplacering Placering av skyltar skall samordnas med inredning, utrustning, installationer mm. Angivna montagemått i handlingarna är preliminära. Samråd med beställaren beträffande montagehöjder skall ske på plats före uppsättning. Skylttexter Skylttexter skall utföras med typsnitt Futura Medium av Paul Renner 1927 från Adobe Type Library. På orienteringstavlor kan även Futura Bold, Futura Heavy och Futura Light Oblique förekomma. Om ej annat anges skall texten vara gemen med versal begynnelsebokstav. Texter på skyltar ges vid varje beställning. Manus bifogas ej detta förfrågningsunderlag. Stilprov på skuren text i naturlig storlek skall godkännas av beställaren innan tillverkning. Kulör och utförande för utvändiga skyltar på Campus Valla Orienteringstavlor Text på lameller skall vara blå på vit botten. Blå kulör skall motsvara NCS S 4050 R90B. Vit kulör skall motsvara NCS S 0500 Entréskyltar och riktningsskyltar Text skall vara vit på blå botten. Blå kulör skall vara NCS S 4050 R90B. Vit kulör skall vara NCS S Stålrör skall vara av kvalitet och med ytbehandling enligt K ritning. Aluminiumplåt skall vara i kvalitet SS Efter kantbockning och bearbetning avfettas och alodinbehandlas plåten. Ungnslackering sker sedan med våtfärg alternativt pulverfärg i utomhuskvalitet. Bultar och skruvar och andra element som användes för montage och sammanfogning av ingående komponenter skall vara av rostfritt stål motsvarande Uddeholm SS Synliga montageskruvar och motsvarande målas lika omgivning. Fundament och primärstomme enl K ritn K32:413. Belysningsarmaturer för riktningsskylt G, entréskylt A, taxiskylt B och orienteringstavla C skall ingå enligt PM elanläggningar Kulör för invändiga skyltar Campus Valla Texten skall där ej annat anges vara blå på vit botten. Blå kulör skall motsvara NCS S 4050 R90B. Vit kulör skall motsvara NCS S Linköpings universitet Gemensamma förvaltningen Lokalförsörjningsavdelningen

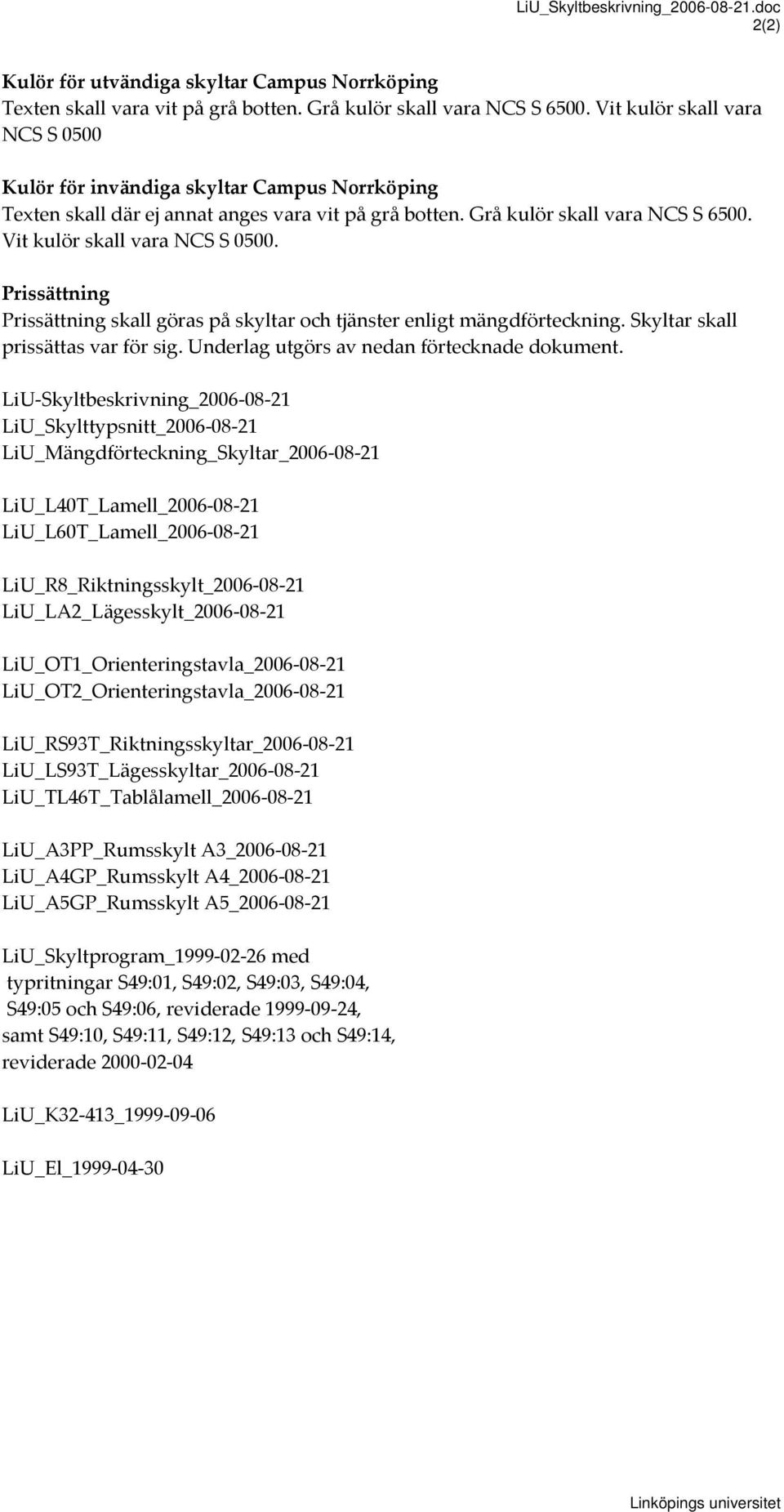

2 LiU_Skyltbeskrivning_ doc 2(2) Kulör för utvändiga skyltar Campus Norrköping Texten skall vara vit på grå botten. Grå kulör skall vara NCS S Vit kulör skall vara NCS S 0500 Kulör för invändiga skyltar Campus Norrköping Texten skall där ej annat anges vara vit på grå botten. Grå kulör skall vara NCS S Vit kulör skall vara NCS S Prissättning Prissättning skall göras på skyltar och tjänster enligt mängdförteckning. Skyltar skall prissättas var för sig. Underlag utgörs av nedan förtecknade dokument. LiU Skyltbeskrivning_ LiU_Skylttypsnitt_ LiU_Mängdförteckning_Skyltar_ LiU_L40T_Lamell_ LiU_L60T_Lamell_ LiU_R8_Riktningsskylt_ LiU_LA2_Lägesskylt_ LiU_OT1_Orienteringstavla_ LiU_OT2_Orienteringstavla_ LiU_RS93T_Riktningsskyltar_ LiU_LS93T_Lägesskyltar_ LiU_TL46T_Tablålamell_ LiU_A3PP_Rumsskylt A3_ LiU_A4GP_Rumsskylt A4_ LiU_A5GP_Rumsskylt A5_ LiU_Skyltprogram_ med typritningar S49:01, S49:02, S49:03, S49:04, S49:05 och S49:06, reviderade , samt S49:10, S49:11, S49:12, S49:13 och S49:14, reviderade LiU_K32 413_ LiU_El_ Linköpings universitet

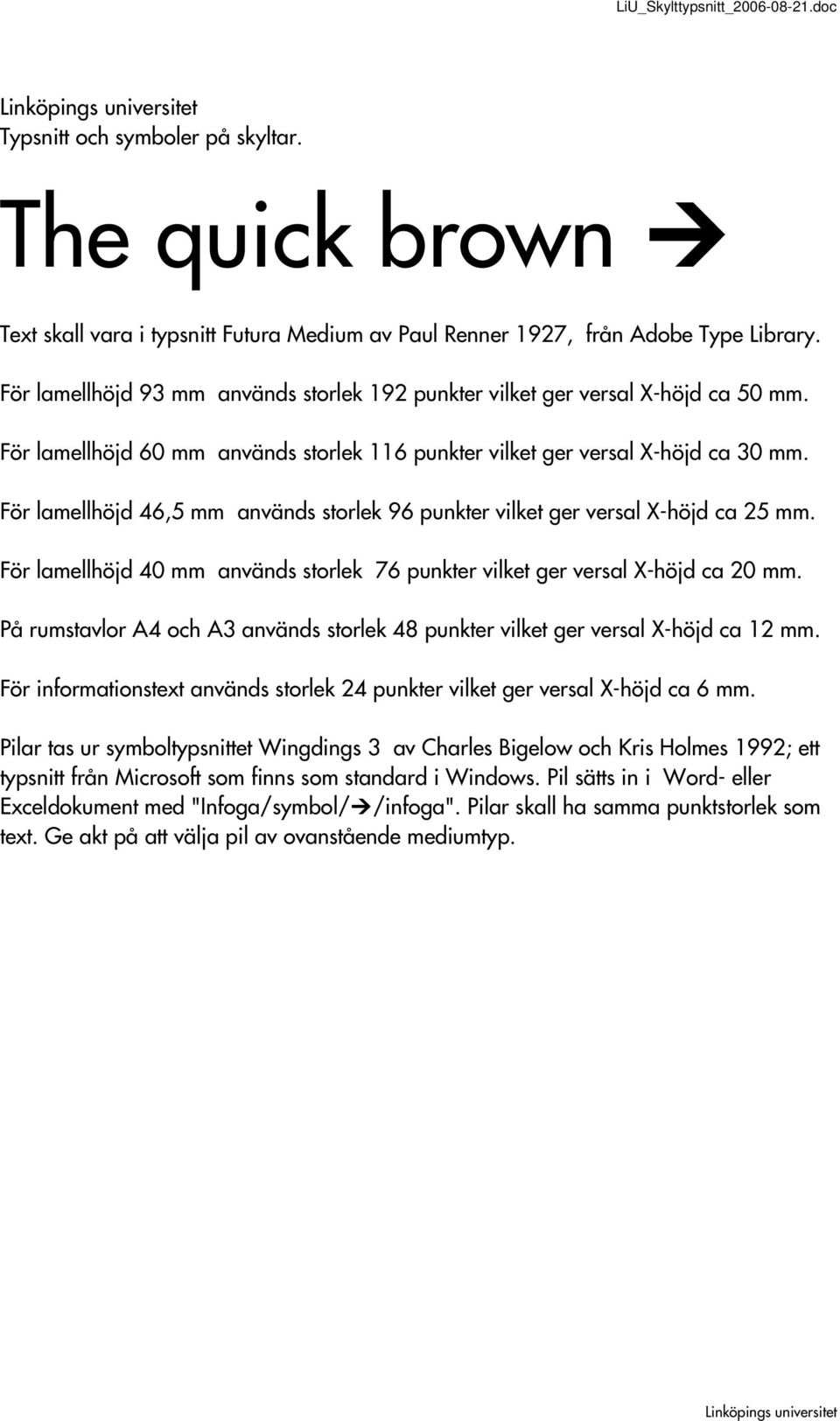

3 LiU_Skylttypsnitt_ doc Linköpings universitet Typsnitt och symboler på skyltar. The quick brown Text skall vara i typsnitt Futura Medium av Paul Renner 1927, från Adobe Type Library. För lamellhöjd 93 mm används storlek 192 punkter vilket ger versal X-höjd ca 50 mm. För lamellhöjd 60 mm används storlek 116 punkter vilket ger versal X-höjd ca 30 mm. För lamellhöjd 46,5 mm används storlek 96 punkter vilket ger versal X-höjd ca 25 mm. För lamellhöjd 40 mm används storlek 76 punkter vilket ger versal X-höjd ca 20 mm. På rumstavlor A4 och A3 används storlek 48 punkter vilket ger versal X-höjd ca 12 mm. För informationstext används storlek 24 punkter vilket ger versal X-höjd ca 6 mm. Pilar tas ur symboltypsnittet Wingdings 3 av Charles Bigelow och Kris Holmes 1992; ett typsnitt från Microsoft som finns som standard i Windows. Pil sätts in i Word- eller Exceldokument med "Infoga/symbol/ /infoga". Pilar skall ha samma punktstorlek som text. Ge akt på att välja pil av ovanstående mediumtyp. Linköpings universitet

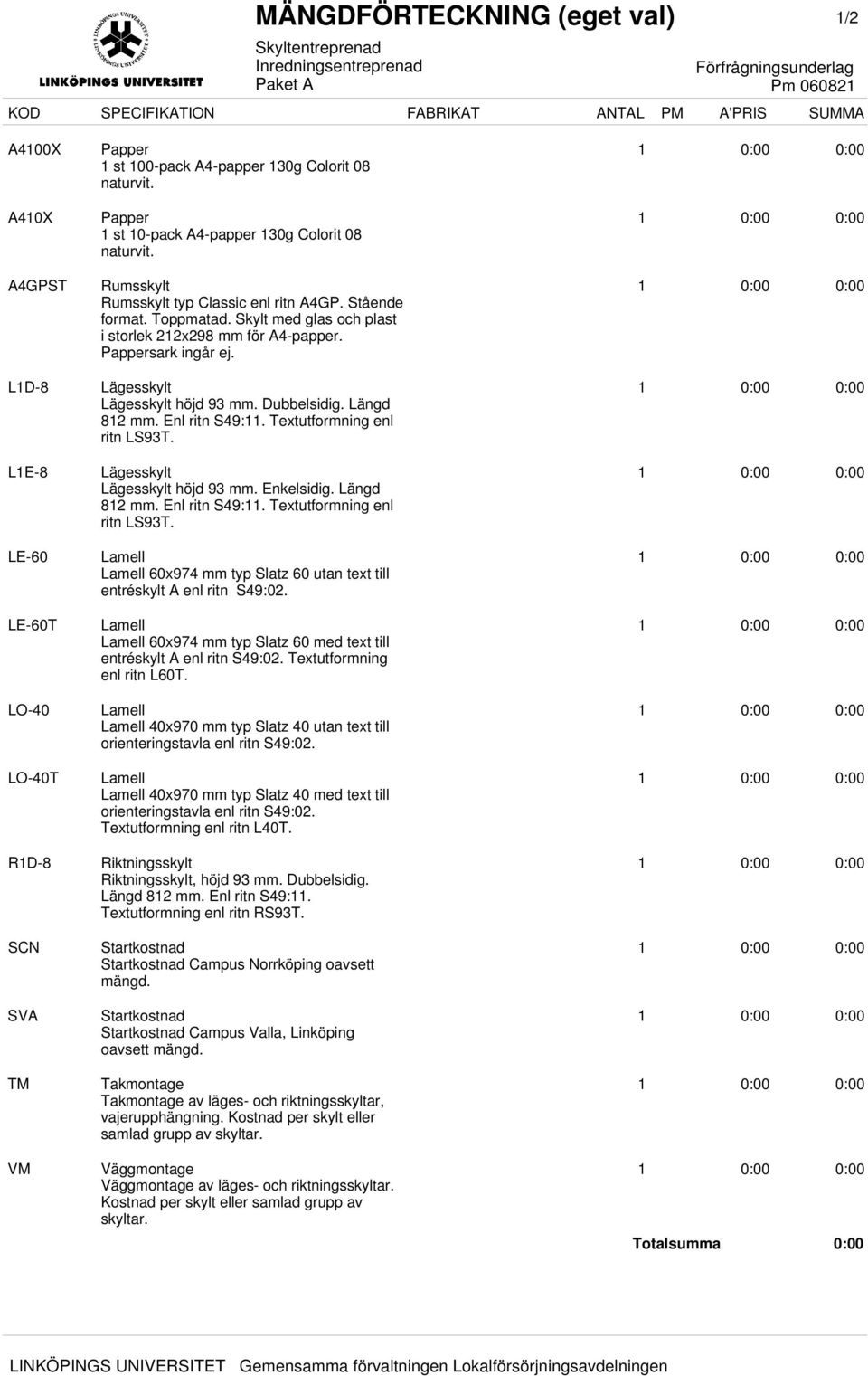

4 MÄNGDFÖRTECKNING (eget val) Skyltentreprenad Inredningsentreprenad Paket A KOD SPECIFIKATION FABRIKAT ANTAL PM A'PRIS SUMMA 1/2 Förfrågningsunderlag Pm A4100X Papper 1 st 100-pack A4-papper 130g Colorit 08 naturvit. 1 A410X Papper 1 st 10-pack A4-papper 130g Colorit 08 naturvit. 1 A4GPST Rumsskylt Rumsskylt typ Classic enl ritn A4GP. Stående format. Toppmatad. Skylt med glas och plast i storlek 212x298 mm för A4-papper. Pappersark ingår ej. 1 L1D-8 Lägesskylt Lägesskylt höjd 93 mm. Dubbelsidig. Längd 812 mm. Enl ritn S49:11. Textutformning enl ritn LS93T. 1 L1E-8 Lägesskylt Lägesskylt höjd 93 mm. Enkelsidig. Längd 812 mm. Enl ritn S49:11. Textutformning enl ritn LS93T. 1 LE-60 Lamell Lamell 60x974 mm typ Slatz 60 utan text till entréskylt A enl ritn S49:02. 1 LE-60T Lamell Lamell 60x974 mm typ Slatz 60 med text till entréskylt A enl ritn S49:02. Textutformning enl ritn L60T. 1 LO-40 Lamell Lamell 40x970 mm typ Slatz 40 utan text till orienteringstavla enl ritn S49:02. 1 LO-40T Lamell Lamell 40x970 mm typ Slatz 40 med text till orienteringstavla enl ritn S49:02. Textutformning enl ritn L40T. 1 R1D-8 Riktningsskylt Riktningsskylt, höjd 93 mm. Dubbelsidig. Längd 812 mm. Enl ritn S49:11. Textutformning enl ritn RS93T. 1 SCN Startkostnad Startkostnad Campus Norrköping oavsett mängd. 1 SVA Startkostnad Startkostnad Campus Valla, Linköping oavsett mängd. 1 TM Takmontage Takmontage av läges- och riktningsskyltar, vajerupphängning. Kostnad per skylt eller samlad grupp av skyltar. 1 VM Väggmontage Väggmontage av läges- och riktningsskyltar. Kostnad per skylt eller samlad grupp av skyltar. 1 Totalsumma LINKÖPINGS UNIVERSITET Gemensamma förvaltningen Lokalförsörjningsavdelningen

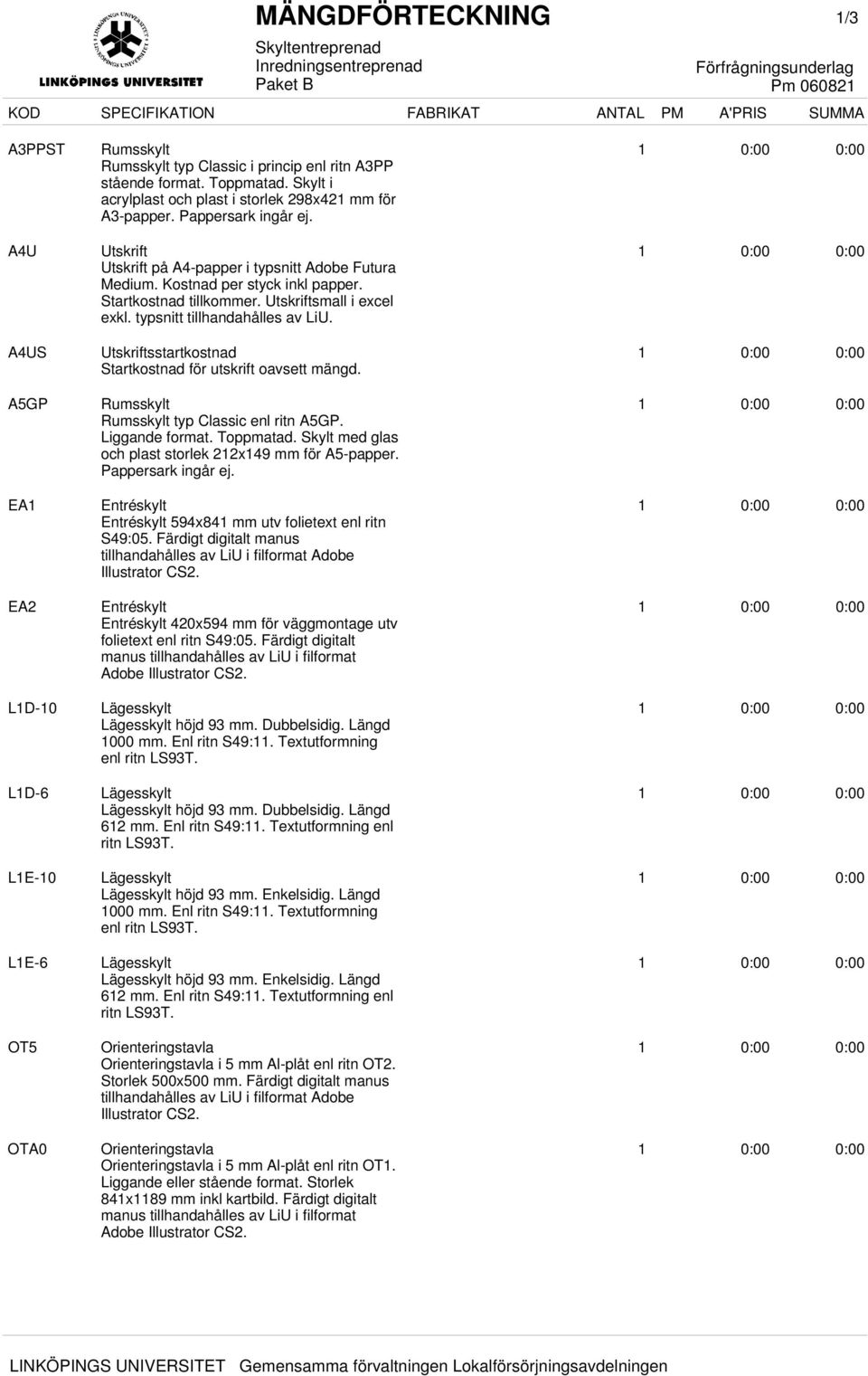

5 MÄNGDFÖRTECKNING Skyltentreprenad Inredningsentreprenad Paket B KOD SPECIFIKATION FABRIKAT ANTAL PM A'PRIS SUMMA 1/3 Förfrågningsunderlag Pm A3PPST Rumsskylt Rumsskylt typ Classic i princip enl ritn A3PP stående format. Toppmatad. Skylt i acrylplast och plast i storlek 298x421 mm för A3-papper. Pappersark ingår ej. 1 A4U Utskrift Utskrift på A4-papper i typsnitt Adobe Futura Medium. Kostnad per styck inkl papper. Startkostnad tillkommer. Utskriftsmall i excel exkl. typsnitt tillhandahålles av LiU. 1 A4US Utskriftsstartkostnad Startkostnad för utskrift oavsett mängd. 1 A5GP Rumsskylt Rumsskylt typ Classic enl ritn A5GP. Liggande format. Toppmatad. Skylt med glas och plast storlek 212x149 mm för A5-papper. Pappersark ingår ej. 1 EA1 Entréskylt Entréskylt 594x841 mm utv folietext enl ritn S49:05. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 EA2 Entréskylt Entréskylt 420x594 mm för väggmontage utv folietext enl ritn S49:05. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 L1D-10 Lägesskylt Lägesskylt höjd 93 mm. Dubbelsidig. Längd 1000 mm. Enl ritn S49:11. Textutformning enl ritn LS93T. 1 L1D-6 Lägesskylt Lägesskylt höjd 93 mm. Dubbelsidig. Längd 612 mm. Enl ritn S49:11. Textutformning enl ritn LS93T. 1 L1E-10 Lägesskylt Lägesskylt höjd 93 mm. Enkelsidig. Längd 1000 mm. Enl ritn S49:11. Textutformning enl ritn LS93T. 1 L1E-6 Lägesskylt Lägesskylt höjd 93 mm. Enkelsidig. Längd 612 mm. Enl ritn S49:11. Textutformning enl ritn LS93T. 1 OT5 Orienteringstavla Orienteringstavla i 5 mm Al-plåt enl ritn OT2. Storlek 500x500 mm. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 OTA0 Orienteringstavla Orienteringstavla i 5 mm Al-plåt enl ritn OT1. Liggande eller stående format. Storlek 841x1189 mm inkl kartbild. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 LINKÖPINGS UNIVERSITET Gemensamma förvaltningen Lokalförsörjningsavdelningen

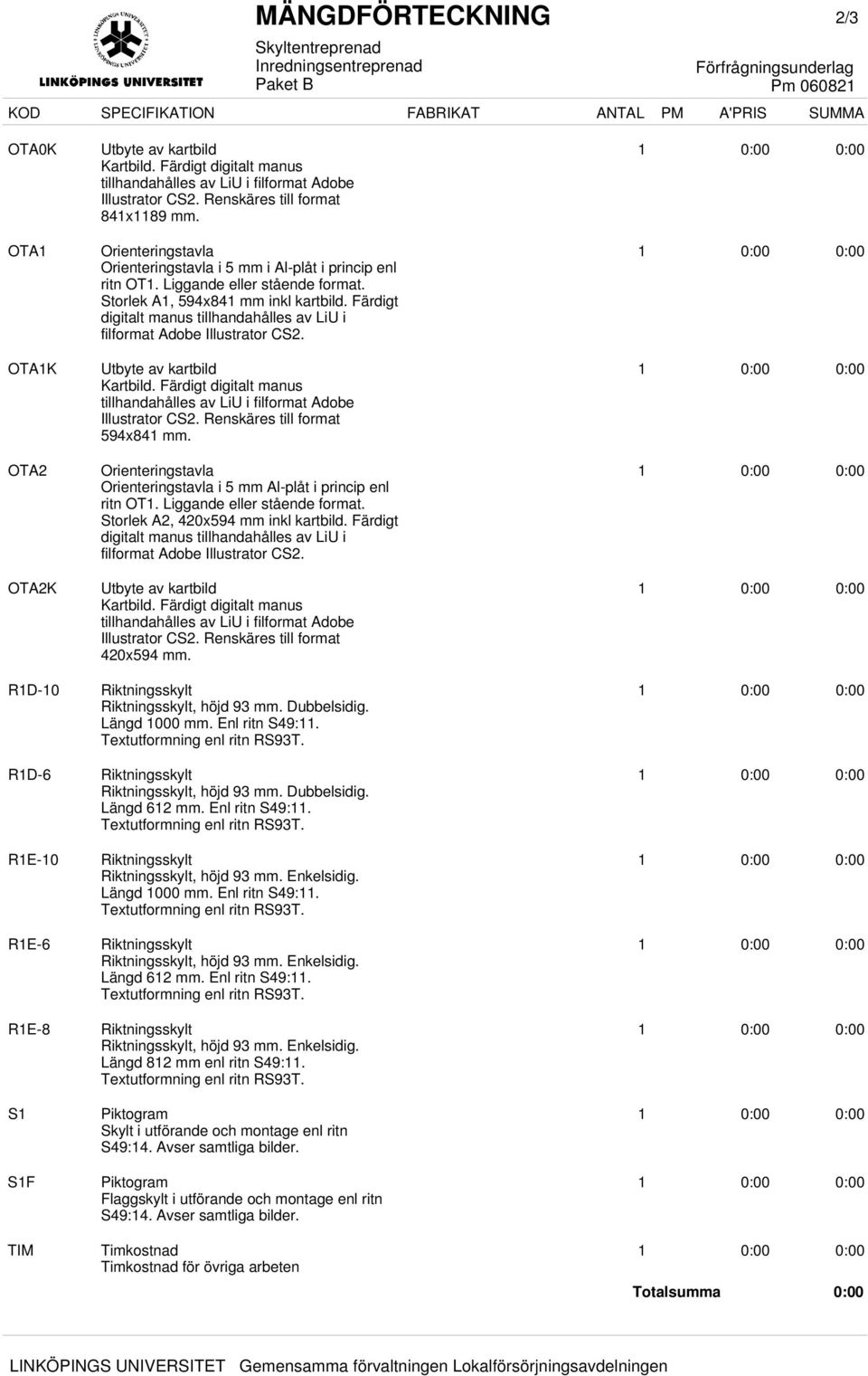

6 MÄNGDFÖRTECKNING Skyltentreprenad Inredningsentreprenad Paket B KOD SPECIFIKATION FABRIKAT ANTAL PM A'PRIS SUMMA 2/3 Förfrågningsunderlag Pm OTA0K Utbyte av kartbild Kartbild. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. Renskäres till format 841x1189 mm. 1 OTA1 Orienteringstavla Orienteringstavla i 5 mm i Al-plåt i princip enl ritn OT1. Liggande eller stående format. Storlek A1, 594x841 mm inkl kartbild. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 OTA1K Utbyte av kartbild Kartbild. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. Renskäres till format 594x841 mm. 1 OTA2 Orienteringstavla Orienteringstavla i 5 mm Al-plåt i princip enl ritn OT1. Liggande eller stående format. Storlek A2, 420x594 mm inkl kartbild. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 OTA2K Utbyte av kartbild Kartbild. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. Renskäres till format 420x594 mm. 1 R1D-10 Riktningsskylt Riktningsskylt, höjd 93 mm. Dubbelsidig. Längd 1000 mm. Enl ritn S49:11. Textutformning enl ritn RS93T. 1 R1D-6 Riktningsskylt Riktningsskylt, höjd 93 mm. Dubbelsidig. Längd 612 mm. Enl ritn S49:11. Textutformning enl ritn RS93T. 1 R1E-10 Riktningsskylt Riktningsskylt, höjd 93 mm. Enkelsidig. Längd 1000 mm. Enl ritn S49:11. Textutformning enl ritn RS93T. 1 R1E-6 Riktningsskylt Riktningsskylt, höjd 93 mm. Enkelsidig. Längd 612 mm. Enl ritn S49:11. Textutformning enl ritn RS93T. 1 R1E-8 Riktningsskylt Riktningsskylt, höjd 93 mm. Enkelsidig. Längd 812 mm enl ritn S49:11. Textutformning enl ritn RS93T. 1 S1 Piktogram Skylt i utförande och montage enl ritn S49:14. Avser samtliga bilder. 1 S1F Piktogram Flaggskylt i utförande och montage enl ritn S49:14. Avser samtliga bilder. 1 TIM Timkostnad Timkostnad för övriga arbeten 1 Totalsumma LINKÖPINGS UNIVERSITET Gemensamma förvaltningen Lokalförsörjningsavdelningen

7 MÄNGDFÖRTECKNING (eget val) Skyltentreprenad Inredningsentreprenad Paket C KOD SPECIFIKATION FABRIKAT ANTAL PM A'PRIS SUMMA 1/4 Förfrågningsunderlag Pm A3P Stödskiva 1 mm stödskiva av plast 298x421 mm till A3PP. 1 A3PG Transparent plastskiva 2 mm plastskiva i storlek 298x421 mm till A3PP. 1 A3PPLT Rumsskylt Rumsskylt typ Classic i princip enl ritn A3PP liggande format. Toppmatad. Skylt i acrylplast och plast i storlek 298x421 mm för A3-papper. Pappersark ingår ej. 1 A4G Glasskiva 2 mm matterad glasskiva 212x298 mm till A4GP. 1 A4GPSS Rumsskylt Rumsskylt typ Classic i princip enl ritn A4GP. Stående format. Sidomatad. Skylt med glas och plast storlek 212x298 mm för A4-papper. Pappersark ingår ej. 1 A4P Stödskiva 1 mm stödskiva av plast 212x298 mm till A4GP. 1 A5G Glasskiva 2 mm matterad glasskiva 212x149 mm till A5GP. 1 A5P Stödskiva 1 mm stödskiva av plast 212x149 mm till A5GP. 1 D1 Dörrskylt Dörrskylt, enl ritn S49:13. 1 D2 Dörrskylt Dörrskylt, enl ritn S49:13 1 pers/ 2-radig lamell+foto. 1 D3 Dörrskylt Dörrskylt, enl ritn S49:13 2 pers/ 4-radig lamell+foto. 1 D9 Meddelandetavla Tavla i A5 enl ritn S49:13. 1 DA1 Entréskylt Entréskylt 594x841 mm för väggmontage utv enl ritn S49:05. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 DA2 Entréskylt Entréskylt 420x594 mm för väggmontage utv enl ritn S49:05. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 EA Entréskylt A Entréskylt inkl fundament, markarbete och belysning. Enl ritn S49:04 + K32:413 + el + skyltbeskrivning. 1 F Riktningsskylt Riktningsskylt, utv enl ritn S49:03 inkl fundament och markarbete. 1 LINKÖPINGS UNIVERSITET Gemensamma förvaltningen Lokalförsörjningsavdelningen

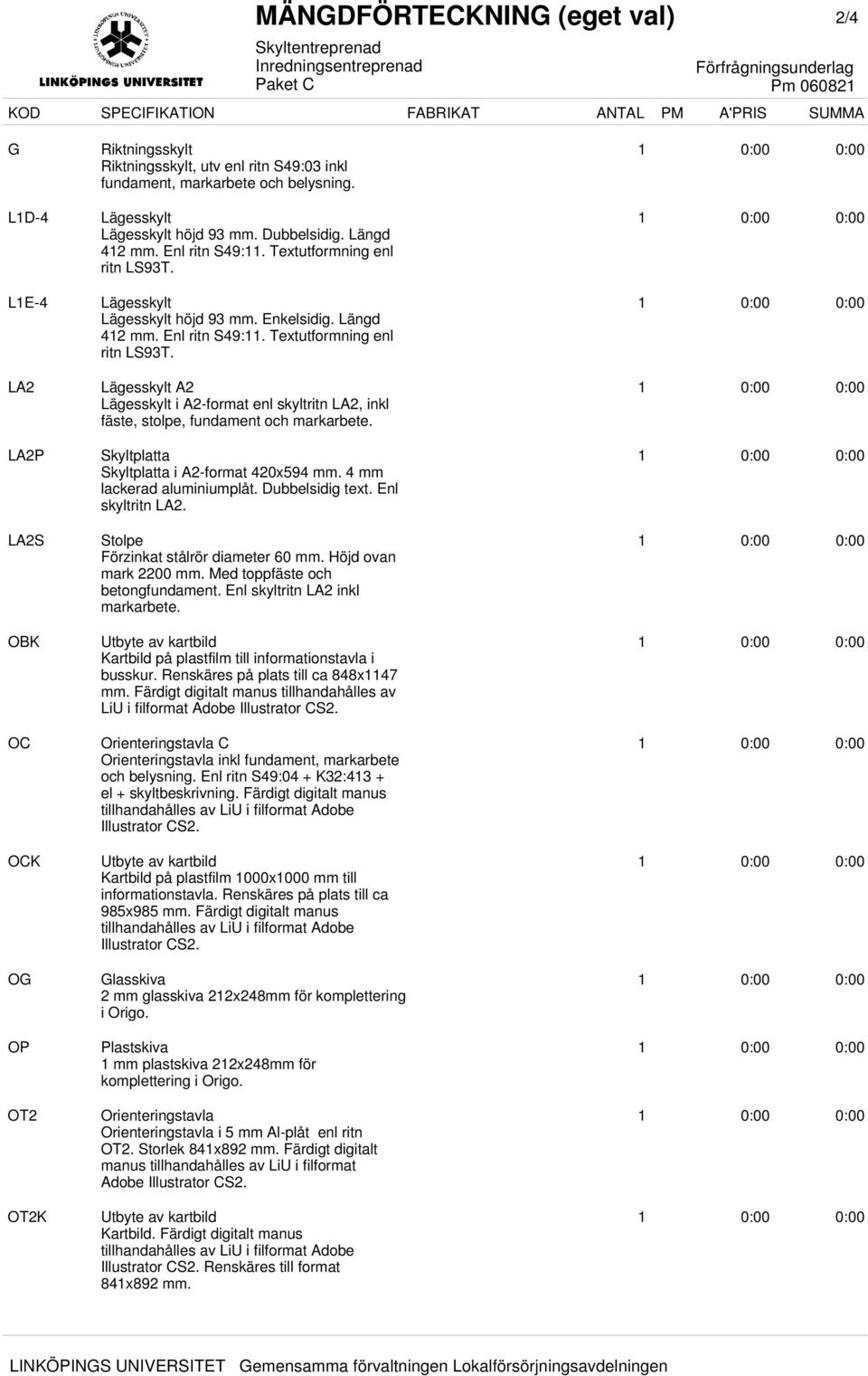

8 MÄNGDFÖRTECKNING (eget val) Skyltentreprenad Inredningsentreprenad Paket C KOD SPECIFIKATION FABRIKAT ANTAL PM A'PRIS SUMMA 2/4 Förfrågningsunderlag Pm G Riktningsskylt Riktningsskylt, utv enl ritn S49:03 inkl fundament, markarbete och belysning. 1 L1D-4 Lägesskylt Lägesskylt höjd 93 mm. Dubbelsidig. Längd 412 mm. Enl ritn S49:11. Textutformning enl ritn LS93T. 1 L1E-4 Lägesskylt Lägesskylt höjd 93 mm. Enkelsidig. Längd 412 mm. Enl ritn S49:11. Textutformning enl ritn LS93T. 1 LA2 Lägesskylt A2 Lägesskylt i A2-format enl skyltritn LA2, inkl fäste, stolpe, fundament och markarbete. 1 LA2P Skyltplatta Skyltplatta i A2-format 420x594 mm. 4 mm lackerad aluminiumplåt. Dubbelsidig text. Enl skyltritn LA2. 1 LA2S Stolpe Förzinkat stålrör diameter 60 mm. Höjd ovan mark 2200 mm. Med toppfäste och betongfundament. Enl skyltritn LA2 inkl markarbete. 1 OBK Utbyte av kartbild Kartbild på plastfilm till informationstavla i busskur. Renskäres på plats till ca 848x1147 mm. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 OC Orienteringstavla C Orienteringstavla inkl fundament, markarbete och belysning. Enl ritn S49:04 + K32:413 + el + skyltbeskrivning. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 OCK Utbyte av kartbild Kartbild på plastfilm 1000x1000 mm till informationstavla. Renskäres på plats till ca 985x985 mm. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 OG Glasskiva 2 mm glasskiva 212x248mm för komplettering i Origo. 1 OP Plastskiva 1 mm plastskiva 212x248mm för komplettering i Origo. 1 OT2 Orienteringstavla Orienteringstavla i 5 mm Al-plåt enl ritn OT2. Storlek 841x892 mm. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 OT2K Utbyte av kartbild Kartbild. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. Renskäres till format 841x892 mm. 1 LINKÖPINGS UNIVERSITET Gemensamma förvaltningen Lokalförsörjningsavdelningen

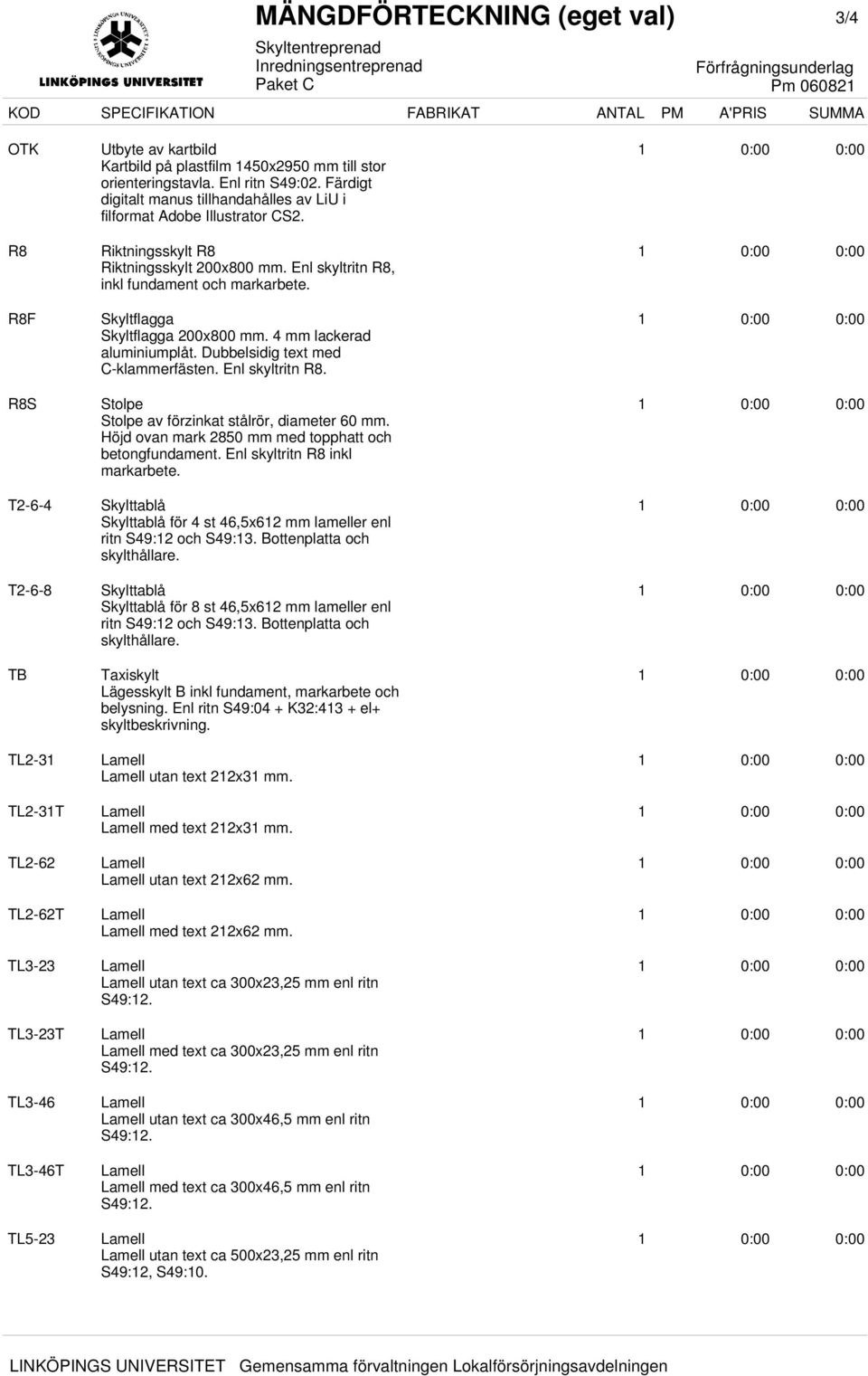

9 MÄNGDFÖRTECKNING (eget val) Skyltentreprenad Inredningsentreprenad Paket C KOD SPECIFIKATION FABRIKAT ANTAL PM A'PRIS SUMMA 3/4 Förfrågningsunderlag Pm OTK Utbyte av kartbild Kartbild på plastfilm 1450x2950 mm till stor orienteringstavla. Enl ritn S49:02. Färdigt digitalt manus tillhandahålles av LiU i filformat Adobe Illustrator CS2. 1 R8 Riktningsskylt R8 Riktningsskylt 200x800 mm. Enl skyltritn R8, inkl fundament och markarbete. 1 R8F Skyltflagga Skyltflagga 200x800 mm. 4 mm lackerad aluminiumplåt. Dubbelsidig text med C-klammerfästen. Enl skyltritn R8. 1 R8S Stolpe Stolpe av förzinkat stålrör, diameter 60 mm. Höjd ovan mark 2850 mm med topphatt och betongfundament. Enl skyltritn R8 inkl markarbete. 1 T2-6-4 Skylttablå Skylttablå för 4 st 46,5x612 mm lameller enl ritn S49:12 och S49:13. Bottenplatta och skylthållare. 1 T2-6-8 Skylttablå Skylttablå för 8 st 46,5x612 mm lameller enl ritn S49:12 och S49:13. Bottenplatta och skylthållare. 1 TB Taxiskylt Lägesskylt B inkl fundament, markarbete och belysning. Enl ritn S49:04 + K32:413 + el+ skyltbeskrivning. 1 TL2-31 Lamell Lamell utan text 212x31 mm. 1 TL2-31T Lamell Lamell med text 212x31 mm. 1 TL2-62 Lamell Lamell utan text 212x62 mm. 1 TL2-62T Lamell Lamell med text 212x62 mm. 1 TL3-23 Lamell Lamell utan text ca 300x23,25 mm enl ritn S49:12. 1 TL3-23T Lamell Lamell med text ca 300x23,25 mm enl ritn S49:12. 1 TL3-46 Lamell Lamell utan text ca 300x46,5 mm enl ritn S49:12. 1 TL3-46T Lamell Lamell med text ca 300x46,5 mm enl ritn S49:12. 1 TL5-23 Lamell Lamell utan text ca 500x23,25 mm enl ritn S49:12, S49:10. 1 LINKÖPINGS UNIVERSITET Gemensamma förvaltningen Lokalförsörjningsavdelningen

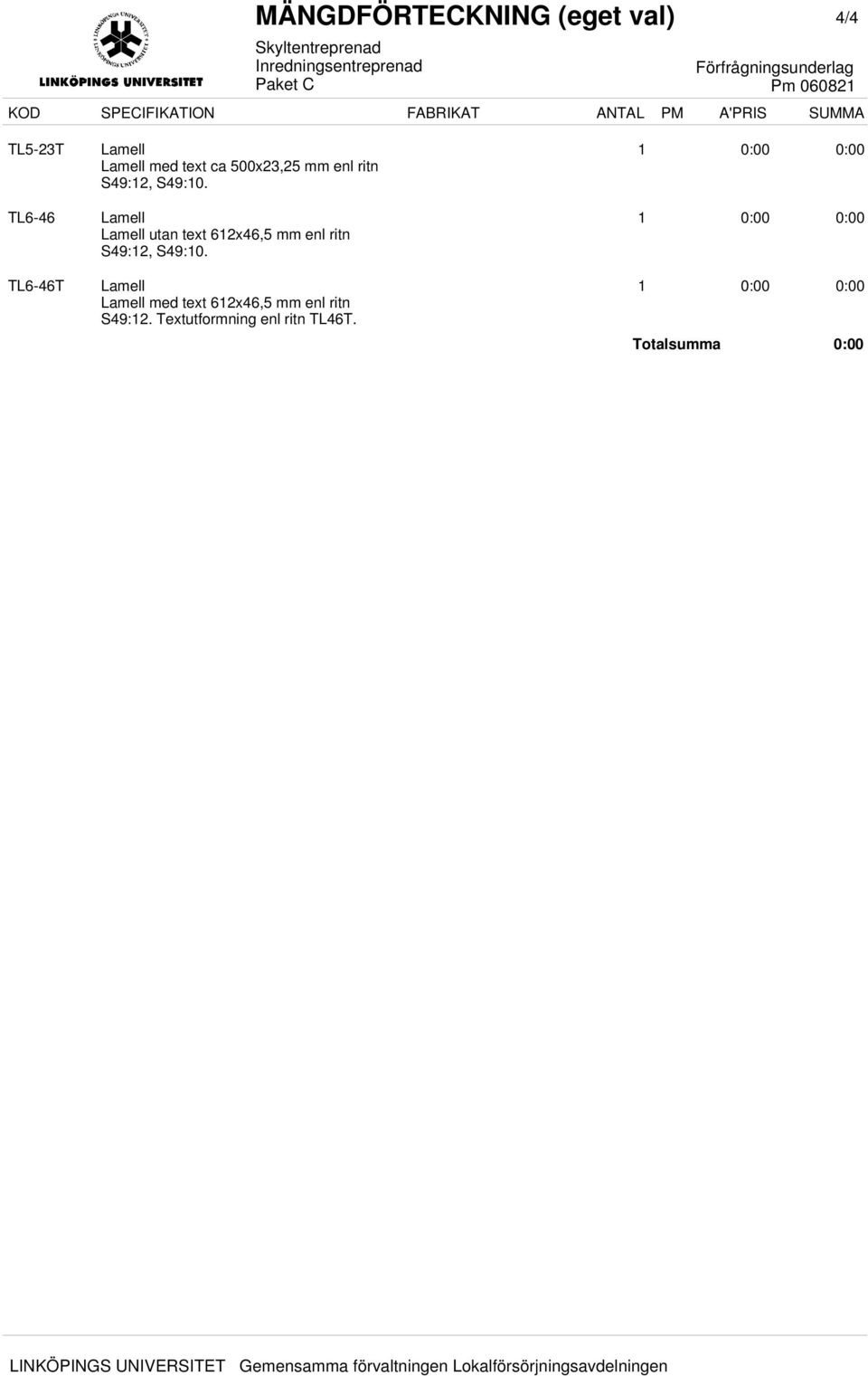

10 MÄNGDFÖRTECKNING (eget val) Skyltentreprenad Inredningsentreprenad Paket C KOD SPECIFIKATION FABRIKAT ANTAL PM A'PRIS SUMMA 4/4 Förfrågningsunderlag Pm TL5-23T Lamell Lamell med text ca 500x23,25 mm enl ritn S49:12, S49:10. 1 TL6-46 Lamell Lamell utan text 612x46,5 mm enl ritn S49:12, S49:10. 1 TL6-46T Lamell Lamell med text 612x46,5 mm enl ritn S49:12. Textutformning enl ritn TL46T. 1 Totalsumma LINKÖPINGS UNIVERSITET Gemensamma förvaltningen Lokalförsörjningsavdelningen

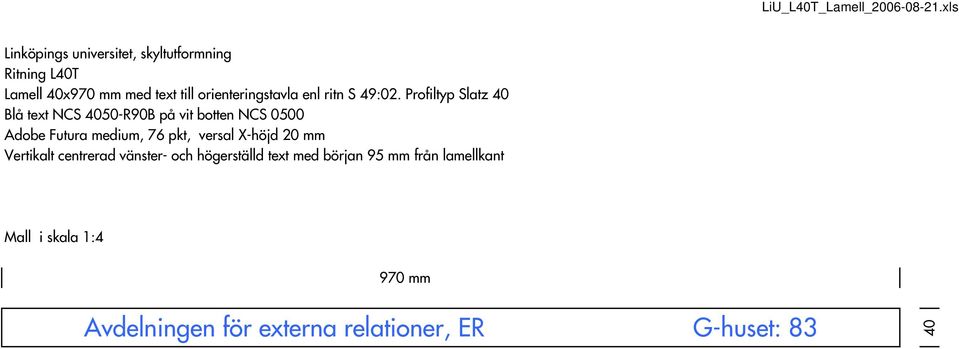

11 LiU_L40T_Lamell_ xls Linköpings universitet, skyltutformning Ritning L40T Lamell 40x970 mm med text till orienteringstavla enl ritn S 49:02. Profiltyp Slatz 40 Blå text NCS 4050-R90B på vit botten NCS 0500 Adobe Futura medium, 76 pkt, versal X-höjd 20 mm Vertikalt centrerad vänster- och högerställd text med början 95 mm från lamellkant Mall i skala 1:4 970 mm Avdelningen för externa relationer, ER G-huset: 83 40

12 LiU_L60T_Lamell_ xls Linköpings universitet, skyltutformning 2006 Ritning L60T Lamell 60x974 mm med text till entréskylt A ritn S 49:04. Profiltyp Slatz 60 Adobe Futura medium, 116 pkt, versal X-höjd 30 mm Vertikalt centrerad vänsterställd text med början 50 mm från lamellkant Vit text NCS 0500 på blå NCS4050-R90B botten. Mall i skala 1:4 974 mm Forum för genusvetenskap och jämställdhet, FGJ 60 mm

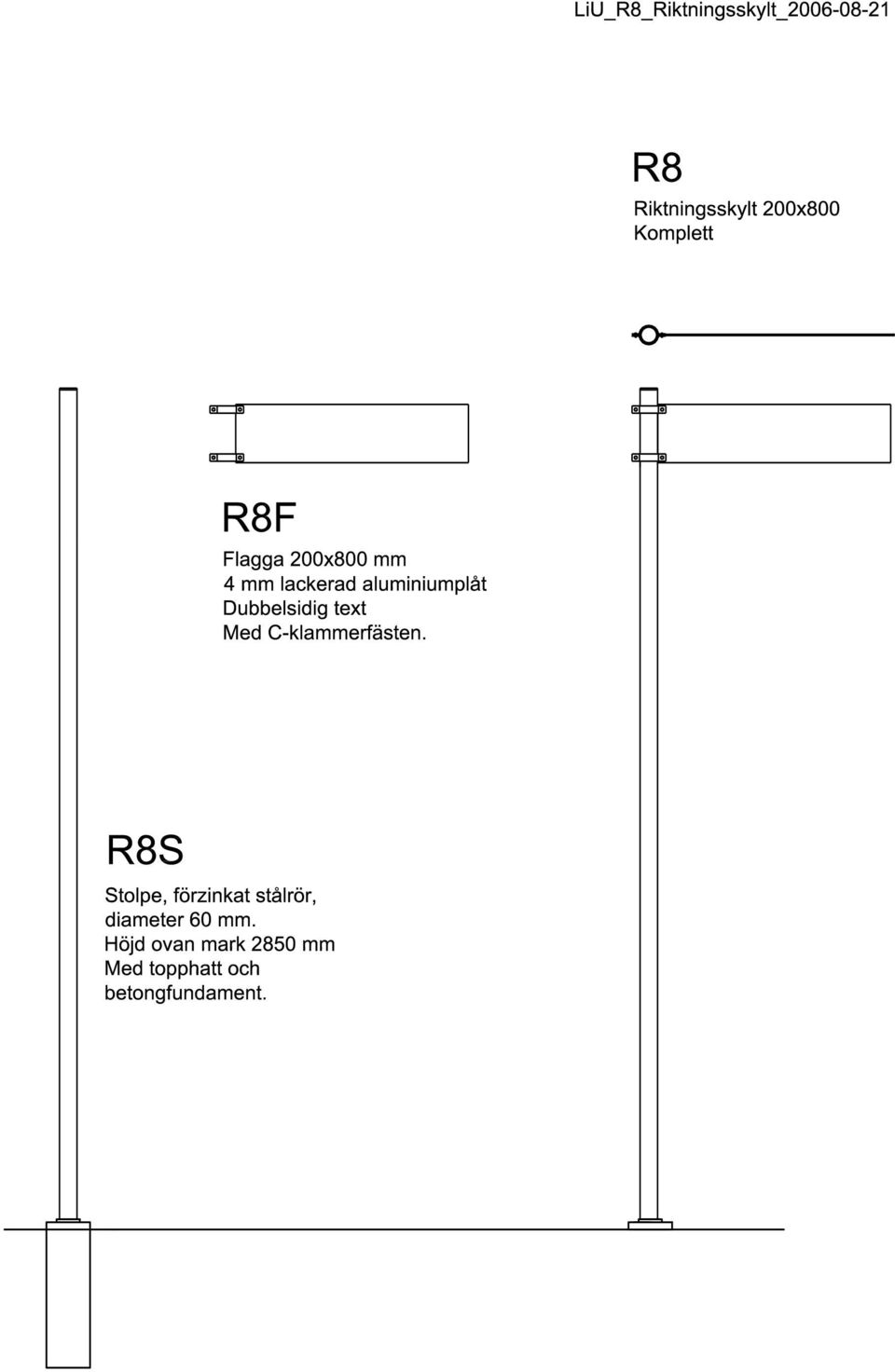

13

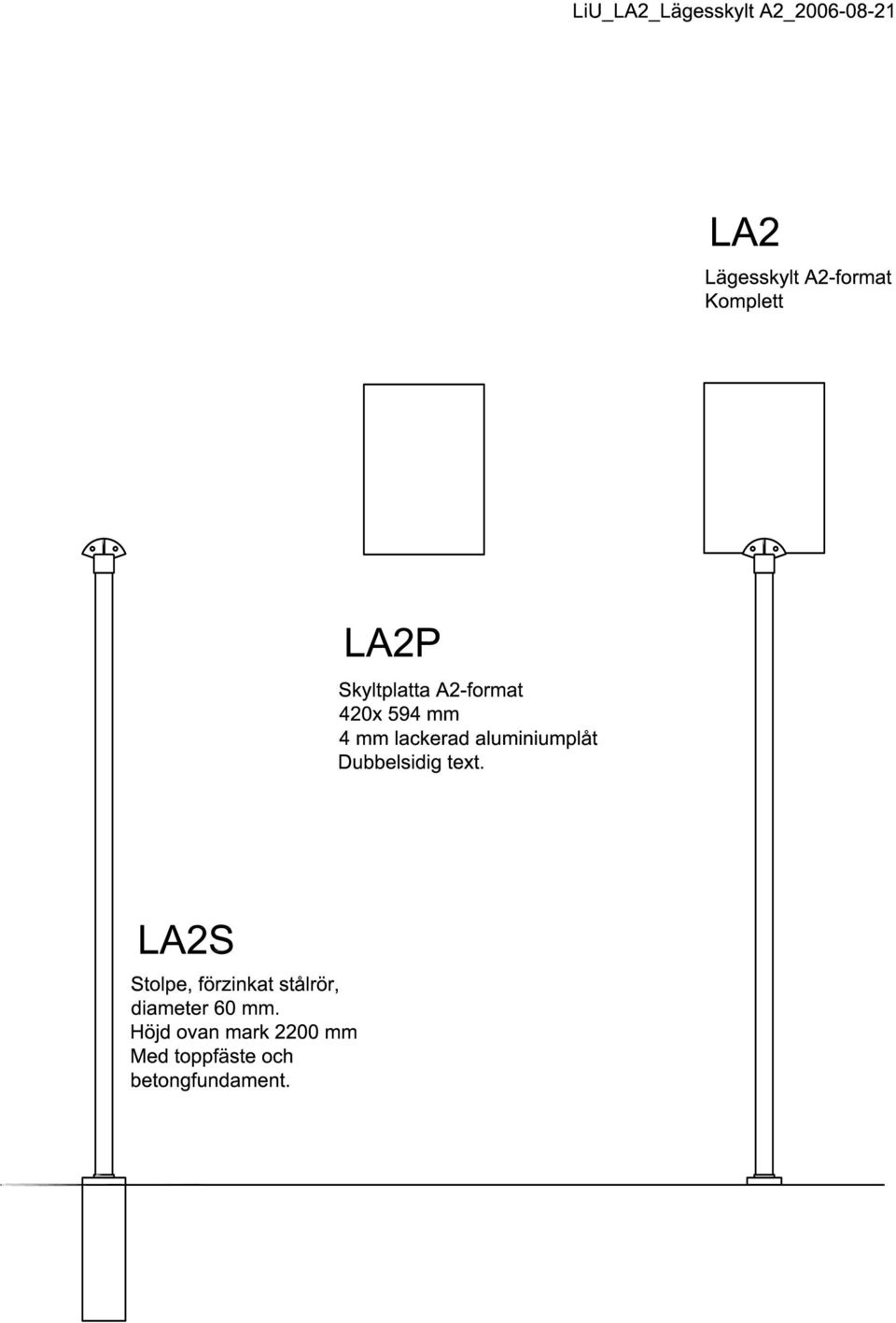

14

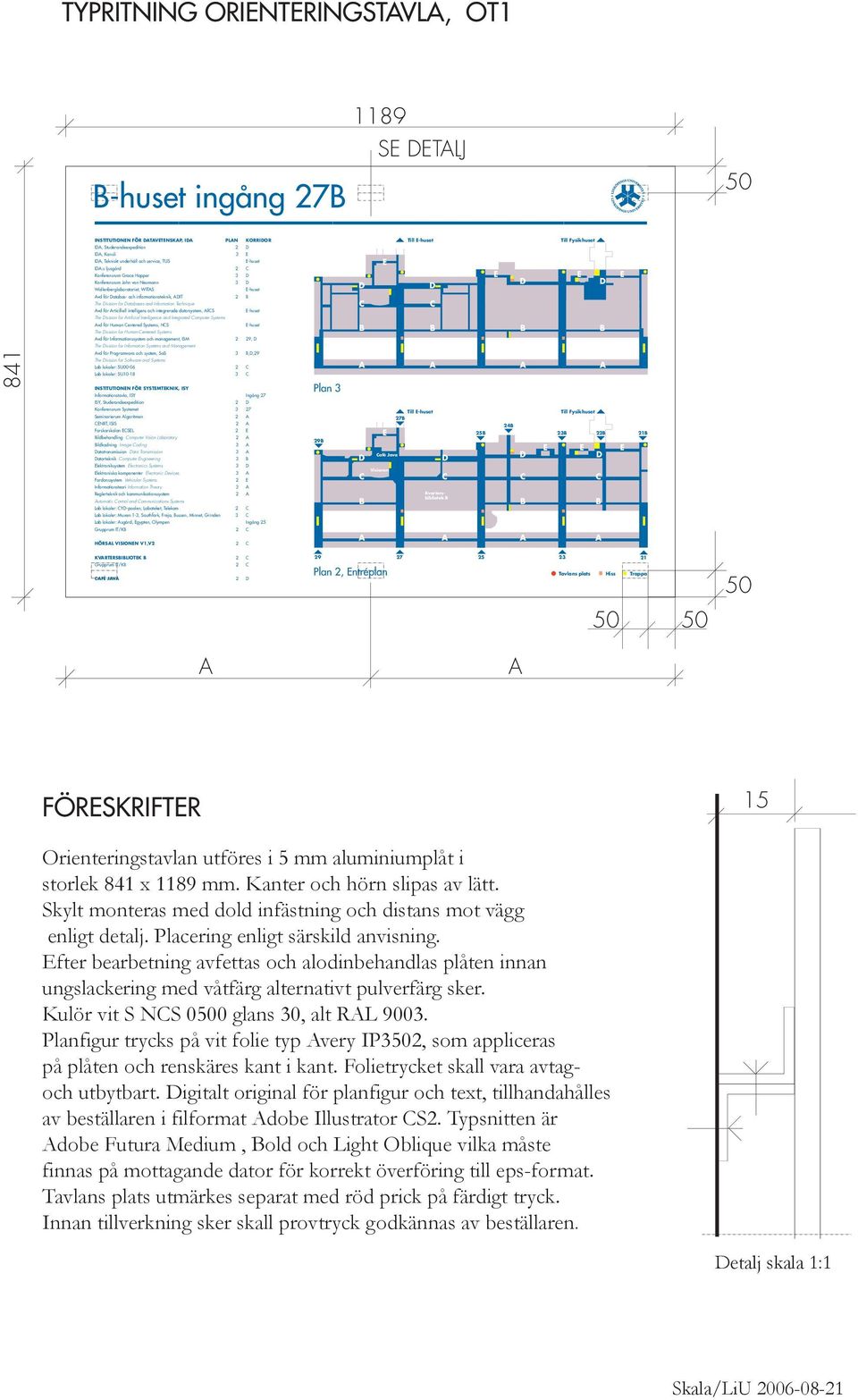

15 TYPRITNING ORIENTERINGSTAVLA, OT1 B-huset ingång 27B 1189 SE DETALJ 50 INSTITUTIONEN FÖR DATAVETENSKAP, IDA PLAN KORRIDOR Till E-huset Till Fysikhuset IDA, Studerandeexpedition 2 D IDA, Kansli 3 E IDA, Tekniskt underhåll och service, TUS E-huset IDA:s ljusgård 2 C Konferensrum Grace Hopper 3 D Konferensrum John von Neumann 3 D Wallenberglaboratoriet, WITAS E-huset D E D E D E D E Avd för Databas- och informationsteknik, ADIT 2 B The Division for Databases and Information Technique Avd för Articifiell intelligens och integrerade datorsystem, AllCS E-huset C C The Division for Artificial Intelligence and Integrated Computer Systems Avd för Human Centered Systems, HCS The Division for Human-Centered Systems E-huset B B B B Avd för Informationssystem och management, ISM 2 29, D The Division for Information Systems and Management 841 Avd för Programvara och system, SaS 3 B,D,29 The Division for Software and Systems Lab lokaler: SU C Lab lokaler: SU C INSTITUTIONEN FÖR SYSTEMTEKNIK, ISY Informationstavla, ISY Ingång 27 Plan 3 A A A A ISY, Studerandeexpedition 2 D Konferensrum Systemet 3 27 Seminarierum Algoritmen 2 A CENIIT, ISIS 2 A Forskarskolan ECSEL 2 E Bildbehandling Computer Vision Laboratory 2 A Bildkodning Image Coding 3 A Datatransmission Data Transmission 3 A Datorteknik Computer Engineering 3 B Elektroniksystem Electronics Systems 3 D Elektroniska komponenter Electronic Devices 3 A Fordonssystem Vehicular Systems 2 E 29B D E Café Java Visionen 27B Till E-huset D 25B 24B Till Fysikhuset C C C C D 23B 22B E E E D 21B Informationsteori Information Theory 3 A Reglerteknik och kommunikationssystem 2 A Automatic Control and Communications Systems Lab lokaler: CYD-poolen, Laboteket, Telekom 2 C Kvartersbibliotek B B B B Lab lokaler: Muxen 1-3, Southfork, Freja, Bussen, Minnet, Grinden 3 C Lab lokaler: Asgård, Egypten, Olympen Ingång 25 Grupprum IT/KB 2 C HÖRSAL VISIONEN V1,V2 2 C A A A A KVARTERSBIBLIOTEK B 2 C Grupprum IT/KB 2 C CAFÉ JAVA 2 D Plan 2, Entréplan Tavlans plats Hiss Trappa A A FÖRESKRIFTER 15 Orienteringstavlan utföres i 5 mm aluminiumplåt i storlek 841 x 1189 mm. Kanter och hörn slipas av lätt. Skylt monteras med dold infästning och distans mot vägg enligt detalj. Placering enligt särskild anvisning. Efter bearbetning avfettas och alodinbehandlas plåten innan ungslackering med våtfärg alternativt pulverfärg sker. Kulör vit S NCS 0500 glans 30, alt RAL Planfigur trycks på vit folie typ Avery IP3502, som appliceras på plåten och renskäres kant i kant. Folietrycket skall vara avtagoch utbytbart. Digitalt original för planfigur och text, tillhandahålles av beställaren i filformat Adobe Illustrator CS2. Typsnitten är Adobe Futura Medium, Bold och Light Oblique vilka måste finnas på mottagande dator för korrekt överföring till eps-format. Tavlans plats utmärkes separat med röd prick på färdigt tryck. Innan tillverkning sker skall provtryck godkännas av beställaren. Detalj skala 1:1 Skala/LiU

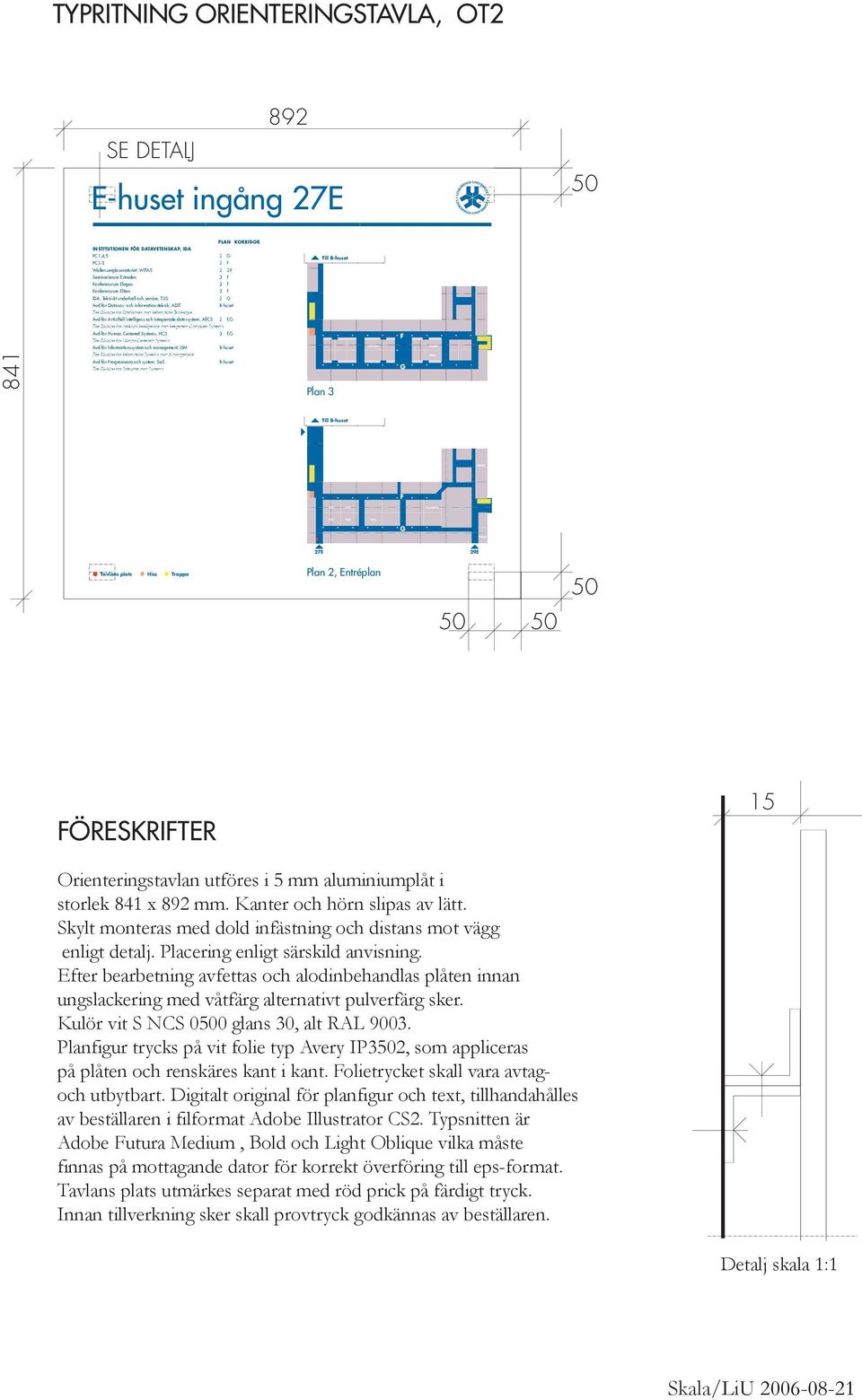

16 PC2 PC1 PC3 PC4 Estraden PC5 Elogen Eliten Gondolen WITAS Etaget TYPRITNING ORIENTERINGSTAVLA, OT2 SE DETALJ 892 E-huset ingång 27E 50 PLAN KORRIDOR INSTITUTIONEN FÖR DATAVETENSKAP, IDA PC1,4,5 2 G PC2-3 2 F Till B-huset Wallenberglaboratoriet, WITAS 2 29 Seminarierum Estraden 3 F Konferensrum Elogen 3 F Konferensrum Eliten 3 F IDA, Tekniskt underhåll och service, TUS 2 G Avd för Databas- och informationsteknik, ADIT B-huset The Division for Databases and Information Technique Avd för Articifiell intelligens och integrerade datorsystem, AllCS 2 F,G The Division for Artificial Intelligence and Integrated Computer Systems Avd för Human Centered Systems, HCS 3 F,G The Division for Human-Centered Systems F Avd för Informationssystem och management, ISM B-huset 841 The Division for Information Systems and Management Avd för Programvara och system, SaS The Division for Software and Systems B-huset Plan 3 G Till B-huset F G 27E 29E Tavlans plats Hiss Trappa Plan 2, Entréplan FÖRESKRIFTER 15 Orienteringstavlan utföres i 5 mm aluminiumplåt i storlek 841 x 892 mm. Kanter och hörn slipas av lätt. Skylt monteras med dold infästning och distans mot vägg enligt detalj. Placering enligt särskild anvisning. Efter bearbetning avfettas och alodinbehandlas plåten innan ungslackering med våtfärg alternativt pulverfärg sker. Kulör vit S NCS 0500 glans 30, alt RAL Planfigur trycks på vit folie typ Avery IP3502, som appliceras på plåten och renskäres kant i kant. Folietrycket skall vara avtagoch utbytbart. Digitalt original för planfigur och text, tillhandahålles av beställaren i filformat Adobe Illustrator CS2. Typsnitten är Adobe Futura Medium, Bold och Light Oblique vilka måste finnas på mottagande dator för korrekt överföring till eps-format. Tavlans plats utmärkes separat med röd prick på färdigt tryck. Innan tillverkning sker skall provtryck godkännas av beställaren. Detalj skala 1:1 Skala/LiU

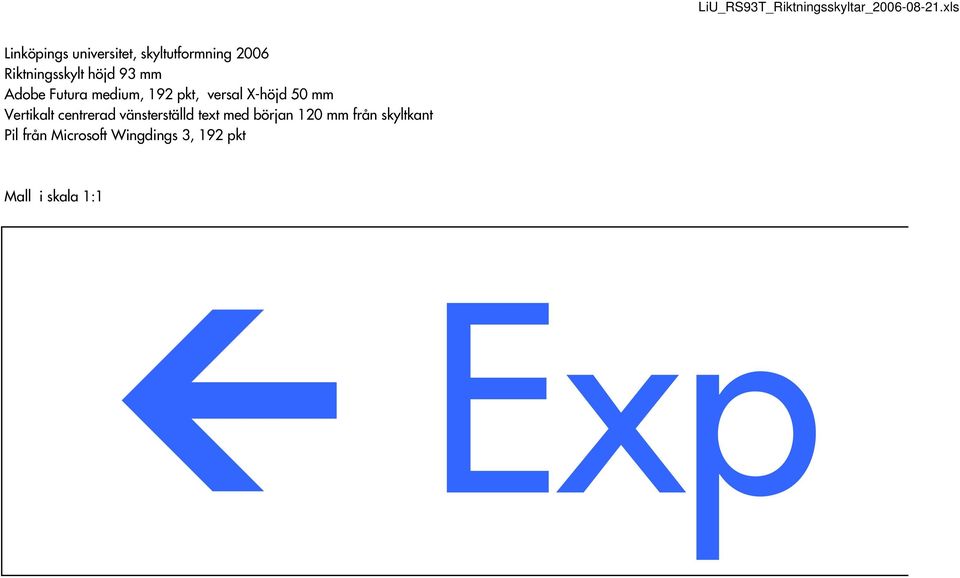

17 LiU_RS93T_Riktningsskyltar_ xls Linköpings universitet, skyltutformning 2006 Riktningsskylt höjd 93 mm Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pil från Microsoft Wingdings 3, 192 pkt Mall i skala 1:1

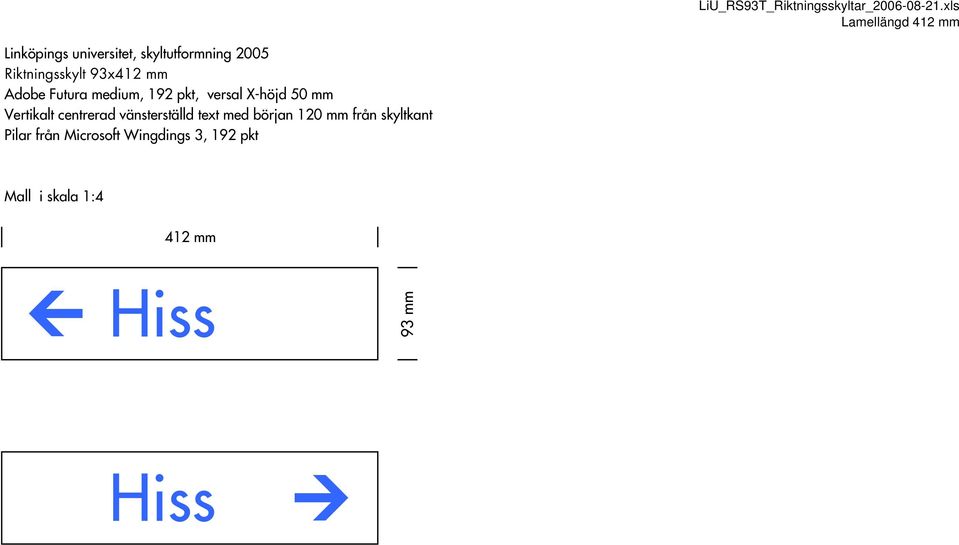

18 LiU_RS93T_Riktningsskyltar_ xls Lamellängd 412 mm Linköpings universitet, skyltutformning 2005 Riktningsskylt 93x412 mm Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt Mall i skala 1:4 412 mm Hiss 93 mm Hiss

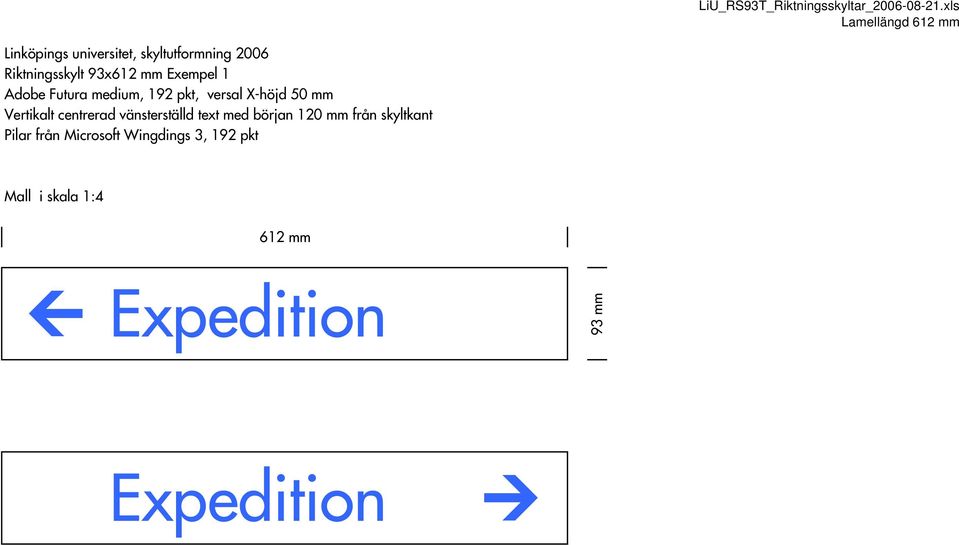

19 LiU_RS93T_Riktningsskyltar_ xls Lamellängd 612 mm Linköpings universitet, skyltutformning 2006 Riktningsskylt 93x612 mm Exempel 1 Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt Mall i skala 1:4 612 mm Expedition 93 mm Expedition

20 LiU_RS93T_Riktningsskyltar_ xls 612 (2) Linköpings universitet, skyltutformning 2006 Riktningsskylt 93x612 mm. Exempel 2 Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt Mall i skala 1:4 612 mm Expedition 93 mm

21 LiU_RS93T_Riktningsskyltar_ xls 612 (3) Linköpings universitet, skyltutformning 2006 Riktningsskylt 93x612 mm. Exempel 3 Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt Mall i skala 1:4 612 mm Expedition 93 mm Expedition

22 LiU_RS93T_Riktningsskyltar_ xls 612 (4) Linköpings universitet, skyltutformning 2006 Riktningsskylt 93x612 mm. Exempel 4 Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt Mall i skala 1:4 612 mm Expedition 93 mm Expedition

23 LiU_RS93T_Riktningsskyltar_ xls Lamellängd 812 mm Linköpings universitet, skyltutformning 2006 Riktningsskylt 93x812 mm Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt Mall i skala 1:4 812 mm Studievägledning 93 mm Studievägledning

24 LiU_RS93T_Riktningsskyltar_ xls Lamellängd 1000 mm Linköpings universitet, skyltutformning 2006 Riktningsskylt 93x812 mm Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt Mall i skala 1: mm Studievägledning 93 mm Studievägledning

25 LiU_RS93T_Riktningsskyltar_ xls Exempel skyltgrupp Linköpings universitet, skyltutformning 2006 Riktningsskylt 93x812 mm Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vänsterställd text med början 120 mm från skyltkant Pilar från Microsoft Wingdings 3, 192 pkt Korsning korridor 12 och korridor R 812 mm 360 mm 812 mm Musicum 93 mm Sida mot väster Studievägledning Lärosalar R2-R44 Studentkök S Studentkök R Sida mot öster 93 mm Musicum Lärosalar R2-R44 Studievägledning Studentkök R

26 LiU_LS93T_Lägesskyltar_ xls Linköpings universitet, skyltutformning 2006 Lägesskylt höjd 93 mm Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Mall i skala 1:1

27 LiU_LS93T_Lägesskyltar_ xls Lamellängd 412 mm Linköpings universitet, skyltutformning 2006 Lägesskylt 93x412 mm Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Mall i skala 1:4 412 mm Hiss 93 mm

28 LiU_LS93T_Lägesskyltar_ xls Lamellängd 612 mm Linköpings universitet, skyltutformning 2006 Lägesskylt 93x612 mm Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Mall i skala 1:4 612 mm Expedition 93 mm

29 LiU_LS93T_Lägesskyltar_ xls Lamellängd 812 mm Linköpings universitet, skyltutformning 2006 Lägesskylt 93x812 mm Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Mall i skala 1:4 812 mm Studievägledning 93 mm

30 LiU_LS93T_Lägesskyltar_ xls Lamellängd 1000 mm Linköpings universitet, skyltutformning 2006 Lägesskylt 93x1000 mm Adobe Futura medium, 192 pkt, versal X-höjd 50 mm Vertikalt centrerad vänsterställd text med början 120 mm från skyltkant Mall i skala 1: mm Studievägledning 93 mm

31 LiU_TL46T_Tablålamell_ xls Linköpings universitet, skyltutformning 2006 Lamell 46,5x612 mm Adobe Futura medium, 96 pkt, versal X-höjd ca 25 mm Vertikalt centrerad vänsterställd text med början 60 mm från lamellkant Mall i skala 1:4 612 mm Hörsal Visionen Institutionen för fysik, kemi och biologi, IFM Matematiska institutionen, MAI 46,5

32 LiU_A3PP_Rumsskylt A3_ xls A3 Skylt A3PP, för A3 ark med genomsiktlig 2 mm akrylplastskiva i i format 298x421 mm med bakomliggande 1 mm matt vit plast i skylthållare. Skyltfärg vit NCS 0500, glans 30. Skyltsystem Classic. Ansluter till typritning S49:13, Linköpings universitet/skala.

33 LiU_A4GP_Rumsskylt A4_ xls A4 Skylt A4GP, för A4 ark med genomsiktlig skrivbar 2 mm matterad glasskiva i i format 212x298 mm med bakomliggande 1 mm matt vit plast i skylthållare. Skyltfärg vit NCS 0500, glans 30. Skyltsystem Classic. Ansluter till typritning S49:13, Linköpings universitet/skala.

34 LiU_A5GP_Rumsskylt A5_ xls A5 Skylt A5GP, för A5 ark med genomsiktlig skrivbar 2 mm matterad glasskiva i i format 212x149 mm med bakomliggande 1 mm matt vit plast i skylthållare. Skyltfärg vit NCS 0500, glans 30. Skyltsystem Classic. Ansluter till typritning S49:13, Linköpings universitet/skala.
