Nya Studenternas, Uppsala utredningsskiss

Transkript

1

2 Musikevenemang på arenatorget Vy mot arenatorget från Fyrisån Julmarknad och skridskobana på arenatorget

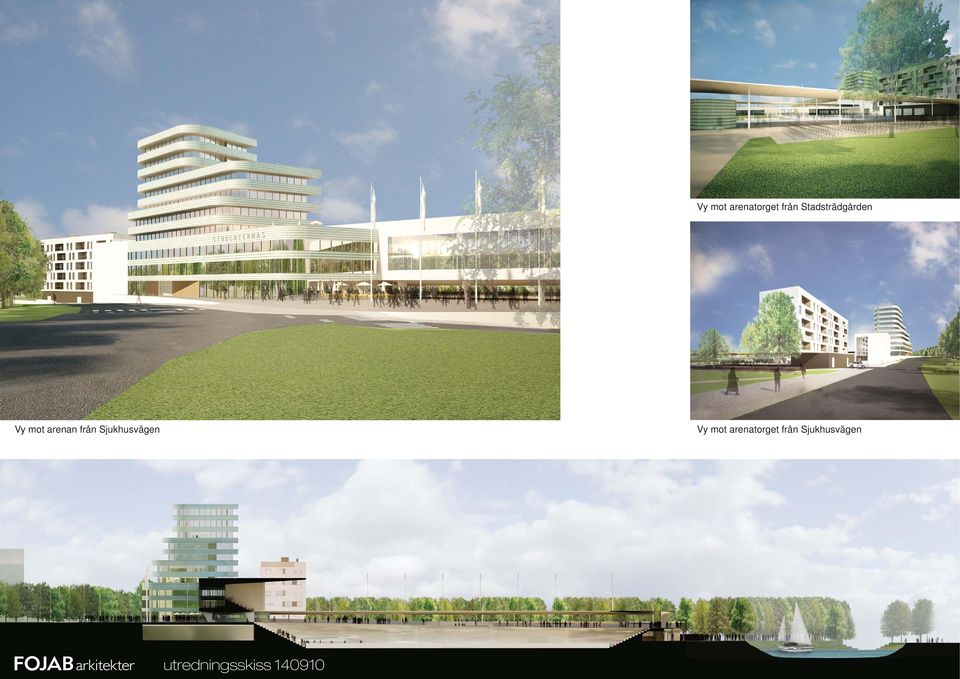

3 Vy mot arenatorget från Stadsträdgården Vy mot arenan från Sjukhusvägen Vy mot arenatorget från Sjukhusvägen

4 Arenatorget Torghuset Kontor Arena högdel Entrétorg SITUATIONSPLAN, skala 1:2500

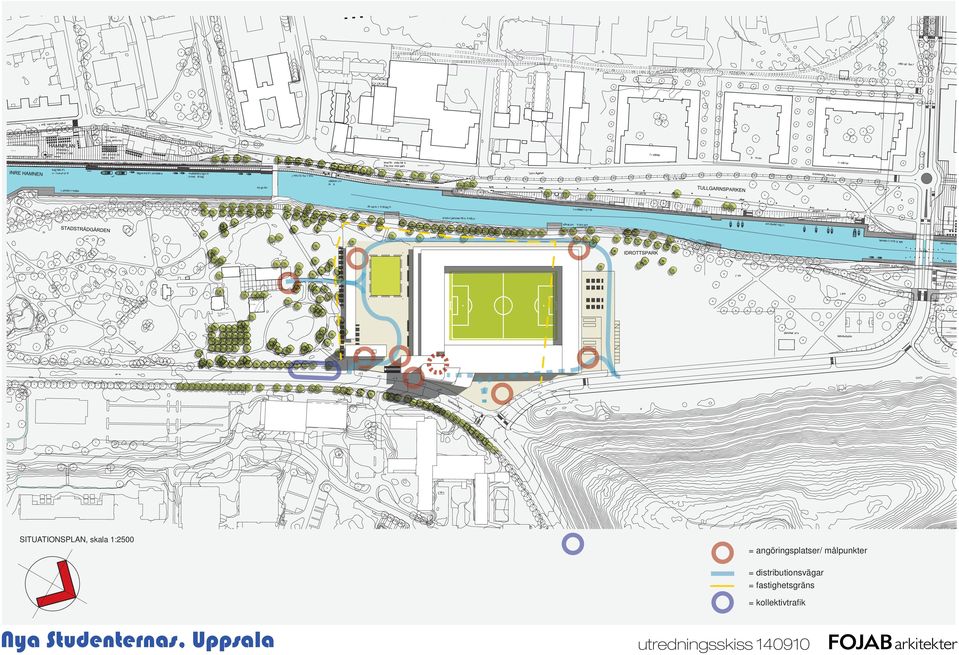

5 SITUATIONSPLAN, skala 1:2500 = angöringsplatser/ målpunkter = distributionsvägar = fastighetsgräns = kollektivtrafik

6 PLAN -1 - GARAGE Parkering: Trapphus för utrymning Trapphus för tillgänglighet Teknik (från arena) Trapphus till kontor Teknik Högdel: Trapphus bostäder Torghus: Trapphus Lgh förråd Teknik Fördupade utredningar som bör göras i nästa skede: Schaktdjup som kan tillåtas Bjälklagshöjd/ konstruktion för körbar torgyta Trafi klösning/ utrymning Teknikrumsstorlekar skala 1:1000

7 Arenatorget Gräns för 10 meter lerlager

8 PLAN 0 - BOTTENPLAN Arenatorg: Konstgräs för allaktivitet Ytor för evenemang Ytor för publik Kiosk/ Café Cykelparkering Entré Friskis & Svettis Entré till garage och kontor Säker del för fotboll Entréer för publik Foajéer med toaletter och kiosker miljörum Teknik Högdel: Trapphus (bostäder) Miljörum (bostäder), +3.0 Entré, Förråd (bostäder), +6.2 Teknik Torghus: Entréer Miljörum Butiker Cykelförråd Fördupade utredningar som bör göras i nästa skede: skala 1:1000 Nivåer Rumsstorlekar/ höjder Bjälklagshöjd/ konstruktion för körbar torgyta Trafi klösningar/ utrymning Evenemangsbehov och logistik Teknikrumsstorlekar m.m.

9 PLAN 1 - Foajé och Entrétorg Entrétorg: Ytor för uteservering Ytor för publik Ytor för taxi och färdtjänst Foajéytor Toaletter och kiosker Hissar Restaurang/ kök Högdel: Entré till bostäder Entréer till restaurang krav på angöring (taxi/ färdtjänst) Torghus: Bostäder Fördupade utredningar som ska göras i nästa skede: skala 1:1000 Nivåer Rumsstorlekar Ljudutredningar bostäder Bjälklagshöjd/ konstruktion Trafi klösningar/ utrymning Angöringsmöjligheter Teknikrumsstorlekar m.m. Innerplan 80 x 120, fotbollen diskuterar ökade mått för att få plats med mer reklam (Malmö 80,68 x 120,68) - krav måste utredas. Möte med Fotbollsförbundet med detta förslag som underlag.

10 PLAN 2 Foajéer VIP Toaletter Servering klubbgäster Högdel: Servering klubbgäster Kontor Bostadshiss Torghus: Bostäder Fördupade utredningar som bör göras i nästa skede: skala 1:1000 Nivåer Rumsstorlekar Ljudutredningar bostäder Bjälklagshöjd/ konstruktion Läktarkonstruktion Utrymning

11 PLAN 3 VIP-loger Toaletter TV, radio, sekretariat, m.m. Högdel: Kontor konferensrum Bostadshiss Torghus: Bostäder Fördupade utredningar som bör göras i nästa skede: skala 1:1000 Nivåer Rumsstorlekar Ljudutredningar bostäder Bjälklagshöjd/ konstruktion Läktarkonstruktion Utrymning

12 PLAN 4-10 Tak Högdel: Bostäder Terrasser/ gårdar Förråd Teknikutrymme bostäder plan 4 plan 7 Torghus: Bostäder Terrass/ gårdar plan 5 plan 8 Fördupade utredningar som bör göras i nästa skede: Nivåer Krav på gårdsstorlekar Ljudutredningar bostäder från trafi k och arena Belysningsutredning arena - bostäder Bjälklagshöjd/ konstruktion plan 6 plan 9-10

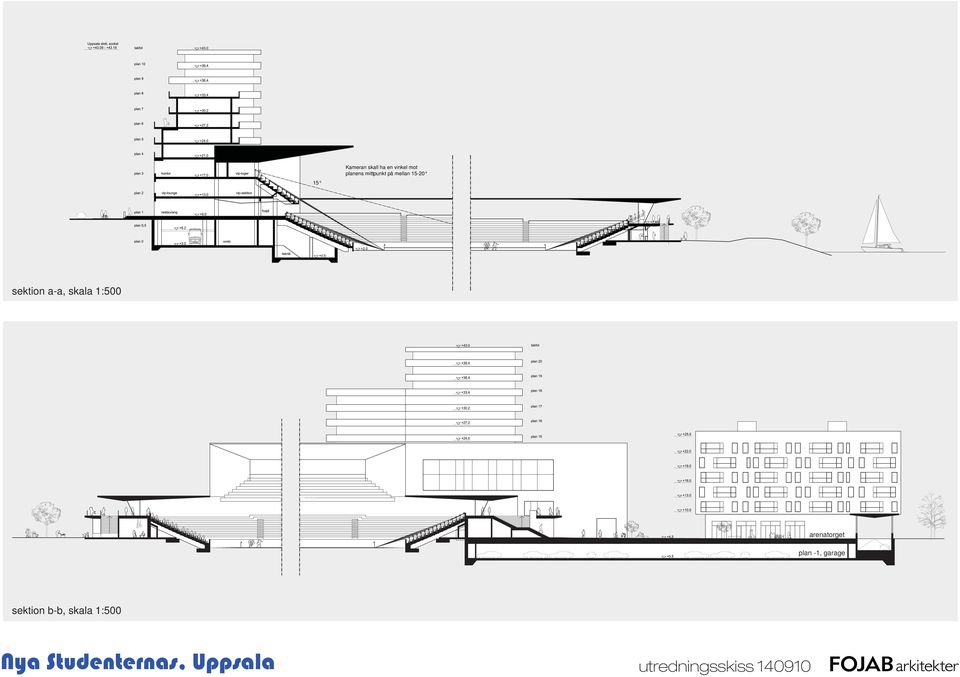

13 15 Kameran skall ha en vinkel mot planens mittpunkt på mellan sektion a-a, skala 1:500 arenatorget plan -1, garage sektion b-b, skala 1:500

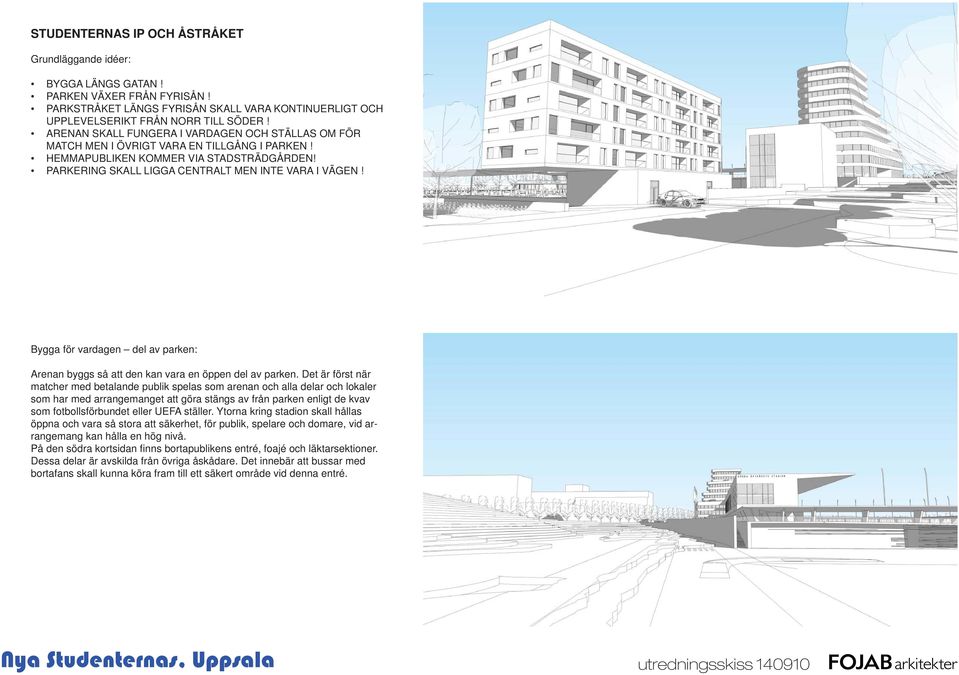

14 STUDENTERNAS IP OCH ÅSTRÅKET Grundläggande idéer: BYGGA LÄNGS GATAN! PARKEN VÄXER FRÅN FYRISÅN! PARKSTRÅKET LÄNGS FYRISÅN SKALL VARA KONTINUERLIGT OCH UPPLEVELSERIKT FRÅN NORR TILL SÖDER! ARENAN SKALL FUNGERA I VARDAGEN OCH STÄLLAS OM FÖR MATCH MEN I ÖVRIGT VARA EN TILLGÅNG I PARKEN! HEMMAPUBLIKEN KOMMER VIA STADSTRÄDGÅRDEN! PARKERING SKALL LIGGA CENTRALT MEN INTE VARA I VÄGEN! Bygga för vardagen del av parken: Arenan byggs så att den kan vara en öppen del av parken. Det är först när matcher med betalande publik spelas som arenan och alla delar och lokaler som har med arrangemanget att göra stängs av från parken enligt de kvav som fotbollsförbundet eller UEFA ställer. Ytorna kring stadion skall hållas öppna och vara så stora att säkerhet, för publik, spelare och domare, vid arrangemang kan hålla en hög nivå. På den södra kortsidan fi nns bortapublikens entré, foajé och läktarsektioner. Dessa delar är avskilda från övriga åskådare. Det innebär att bussar med bortafans skall kunna köra fram till ett säkert område vid denna entré.

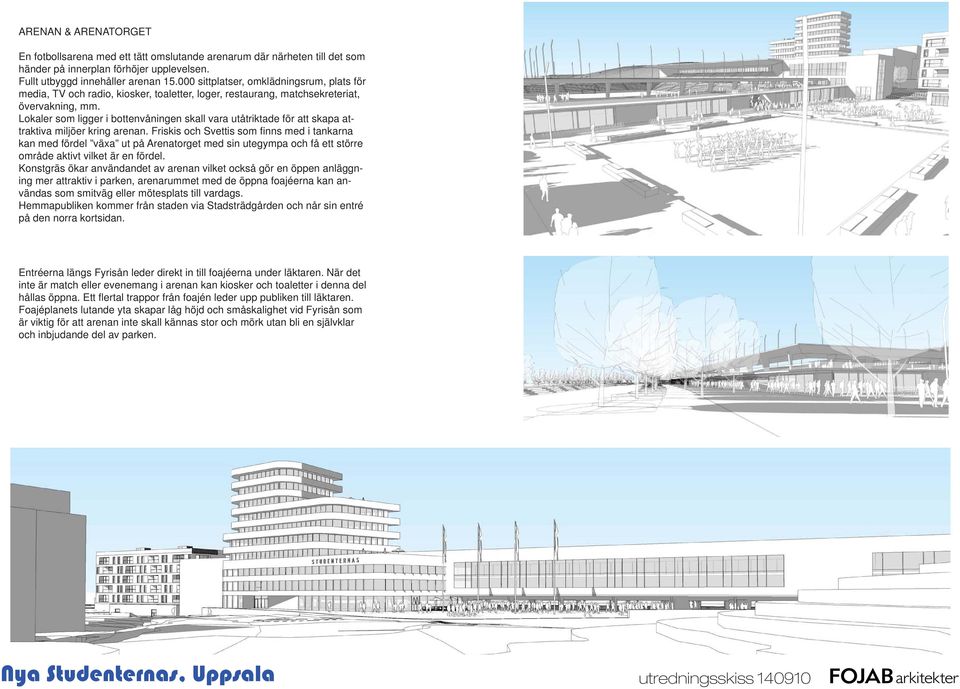

15 ARENAN & ARENATORGET En fotbollsarena med ett tätt omslutande arenarum där närheten till det som händer på innerplan förhöjer upplevelsen. Fullt utbyggd innehåller arenan sittplatser, omklädningsrum, plats för media, TV och radio, kiosker, toaletter, loger, restaurang, matchsekreteriat, övervakning, mm. Lokaler som ligger i bottenvåningen skall vara utåtriktade för att skapa attraktiva miljöer kring arenan. Friskis och Svettis som fi nns med i tankarna kan med fördel växa ut på Arenatorget med sin utegympa och få ett större område aktivt vilket är en fördel. Konstgräs ökar användandet av arenan vilket också gör en öppen anläggning mer attraktiv i parken, arenarummet med de öppna foajéerna kan användas som smitväg eller mötesplats till vardags. Hemmapubliken kommer från staden via Stadsträdgården och når sin entré på den norra kortsidan. Entréerna längs Fyrisån leder direkt in till foajéerna under läktaren. När det inte är match eller evenemang i arenan kan kiosker och toaletter i denna del hållas öppna. Ett fl ertal trappor från foajén leder upp publiken till läktaren. Foajéplanets lutande yta skapar låg höjd och småskalighet vid Fyrisån som är viktig för att arenan inte skall kännas stor och mörk utan bli en självklar och inbjudande del av parken.

16 Plan -1 Torghuset: 440 kvm BTA 1190 kvm varm BTA Plan 2 Torghuset: 500 kvm BTA 1700 kvm varm BTA Arenakontor: 860 kvm BTA Plan 5 Torghuset: 500 kvm BTA Högdelen: 510 kvm BTA Plan 8 Högdelen: 260 kvm BTA Plan 0 & 0,5 Friskis & Svettis, kiosk och butiker: 2420 kvm BTA 3570 kvm varm BTA Plan 3 Torghuset: 500 kvm BTA 1430 kvm varm BTA Arenakontor: 1140 kvm BTA Plan 6 Högdelen: 420 kvm BTA Plan 9-10 Högdelen: 260 kvm BTA Redovisade ytor skall ses som en grov uppskattning. plan 7 plan 4 Plan 1 Torghuset: 500 kvm BTA 1600 kvm varm BTA Plan 4 Torghuset: 500 kvm BTA Högdelen: 350 kvm BTA Plan 7 Högdelen: 420 kvm BTA

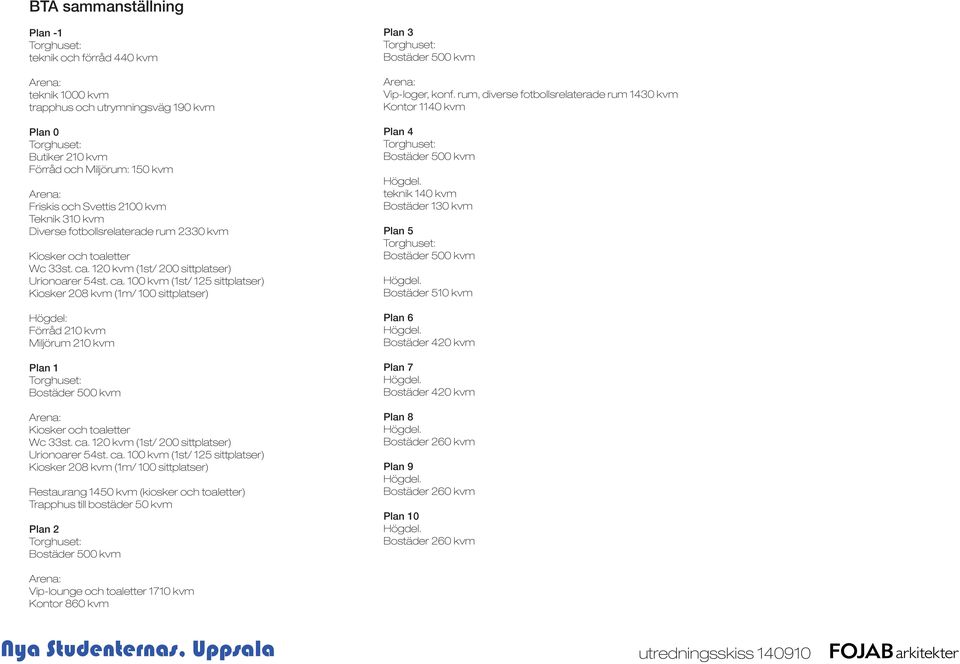

17 BTA sammanställning Plan -1 Torghuset: teknik och förråd 440 kvm teknik 1000 kvm trapphus och utrymningsväg 190 kvm Plan 0 Torghuset: Butiker 210 kvm Förråd och Miljörum: 150 kvm Friskis och Svettis 2100 kvm Teknik 310 kvm Diverse fotbollsrelaterade rum 2330 kvm Kiosker och toaletter Wc 33st. ca. 120 kvm (1st/ 200 sittplatser) Urionoarer 54st. ca. 100 kvm (1st/ 125 sittplatser) Kiosker 208 kvm (1m/ 100 sittplatser) Högdel: Förråd 210 kvm Miljörum 210 kvm Plan 1 Torghuset: Bostäder 500 kvm Kiosker och toaletter Wc 33st. ca. 120 kvm (1st/ 200 sittplatser) Urionoarer 54st. ca. 100 kvm (1st/ 125 sittplatser) Kiosker 208 kvm (1m/ 100 sittplatser) Restaurang 1450 kvm (kiosker och toaletter) Trapphus till bostäder 50 kvm Plan 2 Torghuset: Bostäder 500 kvm Plan 3 Torghuset: Bostäder 500 kvm Vip-loger, konf. rum, diverse fotbollsrelaterade rum 1430 kvm Kontor 1140 kvm Plan 4 Torghuset: Bostäder 500 kvm Högdel. teknik 140 kvm Bostäder 130 kvm Plan 5 Torghuset: Bostäder 500 kvm Högdel. Bostäder 510 kvm Plan 6 Högdel. Bostäder 420 kvm Plan 7 Högdel. Bostäder 420 kvm Plan 8 Högdel. Bostäder 260 kvm Plan 9 Högdel. Bostäder 260 kvm Plan 10 Högdel. Bostäder 260 kvm Vip-lounge och toaletter 1710 kvm Kontor 860 kvm

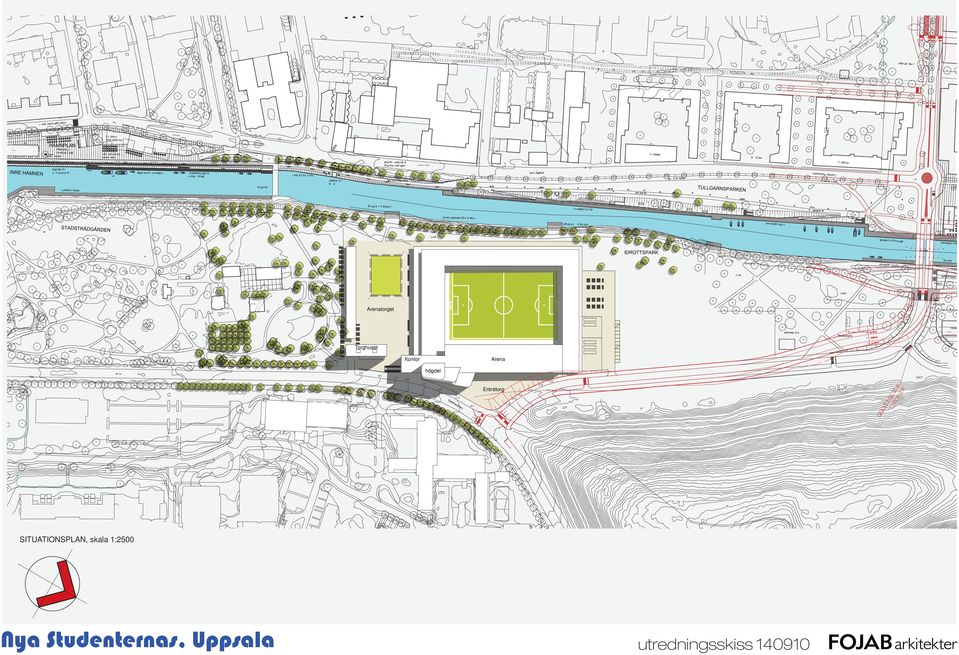

18 Arenatorget Torghuset Kontor Arena högdel Entrétorg SITUATIONSPLAN, skala 1:2500

19 FOAJÉER KIOSKER OCH TOALETTER ca sittplatser Kiosker: 1m/ 100 sittplatser Wc: 1/ 200 sittplatser Urinoarer: 1/ 125 sittplatser Plan 0 Foajé 1630 kvm Kiosker och toaletter 450 kvm Plan 1 PLAN 0 Foajé 1445 kvm Fördupade utredningar som ska göras i nästa skede: Foajéytors storlek och flöde mellan plan 0 och plan 1. Foajéytor för bortafans. PLAN 1

20 sektion a-a, skala 1:250 Möjlig placering av entrépartier mot torg samt vägg bakom läktare för vindskydd. plan 1, skala 1:1000 Läktartakkonstruktion studeras i nästa skede.
