1 Sida 1 av 18 Version 67 Handledning för frekvensomriktare INL RUN STOP FWD REV. - MODE RESET MIN. MAX. RUN STOP PROG DATA Funktionerna på displayen LED-Indikeringar RUN Lyser vid start-signal FWD Lyser vid drift framåt REV Lyser vid drift bakåt STOP Lyser vid stopp-signal Knappar MODE Används för stegning mellan olika RESET driftindikeringar: F=frekvensreferens, H=utfrekvens, U=användarvärde (ex.%) A=utström. Vidare återgång till driftläge efter programmering, alternativt återställning av felindikering. PROG Sparar inskrivna data vid program- DATA mering.. Ökar programmerings steg eller data vid inmatning. - Minskar programmerings steg eller data vid inmatning. RUN Startar driften vid lokal manöver STOP Stoppar driften. BEVI AB - ORGANISATIONSNUMMER / VAT -No. SE Postadress Gatuadress Telefon Telefax Bevivägen 1 Bevivägen BLOMSTERMÅLA BLOMSTERMÅLA sales@bevi.se SWEDEN C:\Majo\BEVI\DELTA\Manualer\Sv manualer\manual till INL 4715 prel

2 Sida 2 av 18 Version 67 De vanligaste programmeringarna För att programmera frekvensomriktaren tryck på PROG/DATA en gång för att välja programm grupp -9 med hjälp av pilknapparna,. eller -. Ytterligare ett tryck på PROG/DATA för val av programnummer (ex.1-9=acc.tid). Ytterligare ett tryck på PROG/DATA för val av konstant nr. enligt nedan) med hjälp av pilknapparna,. eller -. När ni har ställt in önskat värde trycker ni åter på PROG/DATA en gång för att spara det nya värdet. När all programmering är slutförd återgår ni till normal drift genom att trycka på MODE/RESET tills displayen visar F- frekvens. Konstant nr Funktionsbeskrivning Återställning av omriktarens inställningar till fabriksinställning. Val av styrmetod Val av startmetod Inställning av max utfrekvens, över 5Hz Inställning av önskad accelerationstid Inställning av önskad retardationstid Begränsning av utfrekvensens övre gräns, i procent av max utfrekvens (1-) Begränsning av utfrekvensens undre gräns, i procent av max utfrekvens (1-) Motorskyddsinställning Inställning av motorskyddet Programmeringsmöjligheter 1: Reset till fabriksinställning. : Tryckknappar på OP-panel 1: Manöverplint ( - 1VDC) 2: Manöverplint (4-2mA) 3: Intern vridpotentiometer 4: Seriekommunikation RS-485 : Tryckknappar på OP-panel 1: Manöverplintar. STOP-knapp aktiv 2: Manöverplintar. STOP-knapp ej aktiv 3: Seriekommunikation RS-485 STOP-knapp aktiv 4: Seriekommunikation RS-485 STOP-knapp ej aktiv 5-4Hz,Önskas en max utfrekvens under 5Hz, ställs max på 5Hz och justeras sedan i 1-7,-6 sekunder,-6 sekunder -11% -1% : Inget skydd 1: Standardmotor 2: Motor med forcerad kylning Skriv in motorns märkström i % av omriktarens märkström (3-12%) För inställning av övriga funktioner utöver de i tabellen ovan hänvisar vi till avsnitt 2 i denna handbok, eller orginalmanual. Felindikering och undersökning av felorsaker Frekvensomriktaren har inbyggda skyddsfunktioner för att skyddas från fel, som överström eller överspänning. Om ett fel inträffar, arbetar skyddsfunktionerna genom att slå av omriktarens krafttransistorer och motorn frirullar till stopp. Om programkod 3-3=8, växlar felkontakten (RA-RC) och på den digitala operationspanelen visas en felkod enligt tabellen på nästa sida. Observera felindikeringen på displayen och åtgärda felet i enlighet med beskrivningen i denna handledning. Om annat fel än det beskrivna inträffar, eller om du har andra frågor kontakta Er närmaste BEVI-representant. Man kan återställa omriktaren genom att först ta bort startsignalen och sedan aktivera "Reset"- signalen, eller genom att slå av och på inkommande spänning (vänta till utrustningen är urladdad innan spänningen slås på igen). BEVI AB - ORGANISATIONSNUMMER / VAT -No. SE Postadress Gatuadress Telefon Telefax Bevivägen 1 Bevivägen BLOMSTERMÅLA BLOMSTERMÅLA sales@bevi.se SWEDEN C:\Majo\BEVI\DELTA\Manualer\Sv manualer\manual till INL 4715 prel

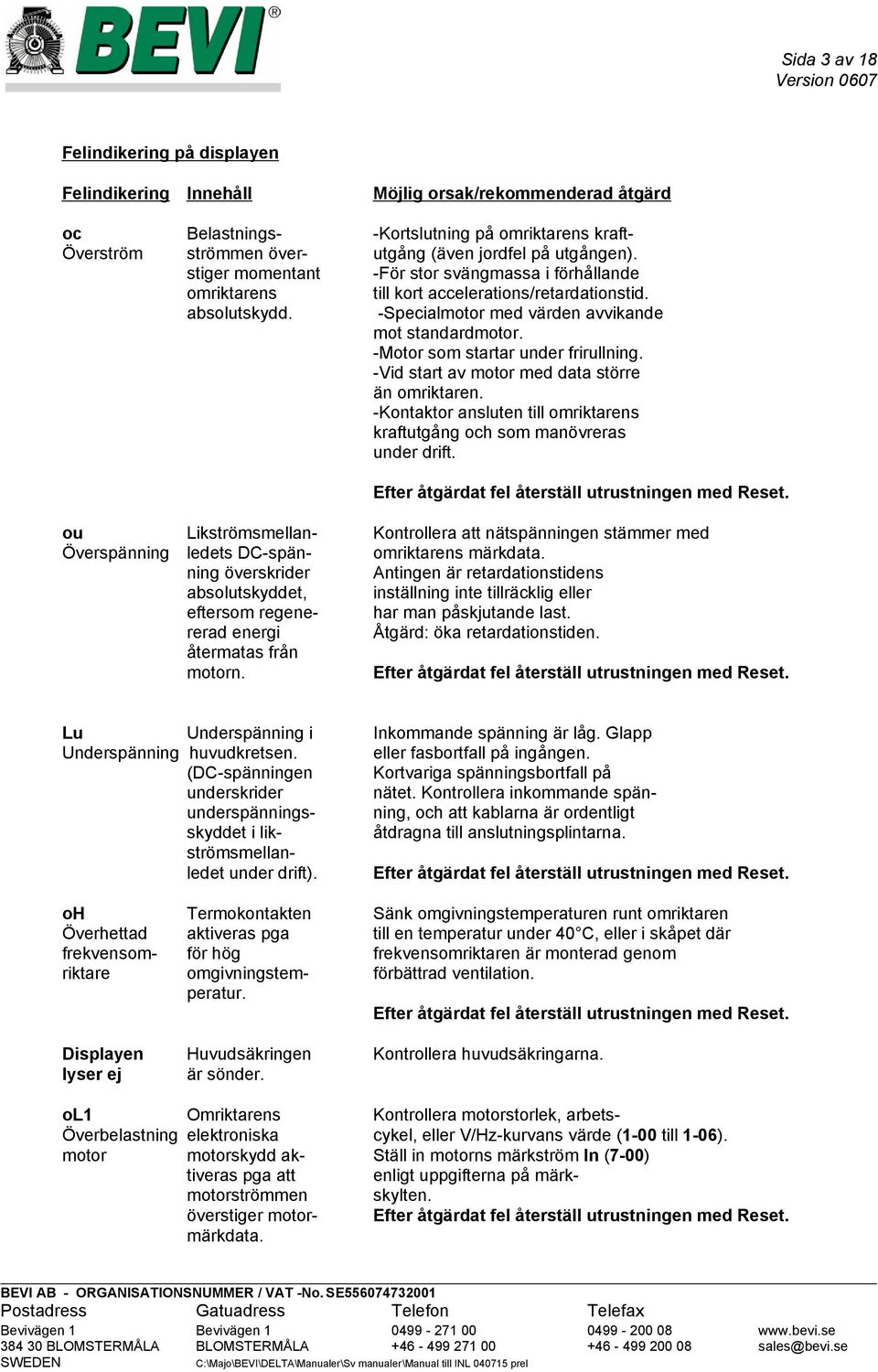

3 Sida 3 av 18 Version 67 Felindikering på displayen Felindikering Innehåll Möjlig orsak/rekommenderad åtgärd oc Belastnings- -Kortslutning på omriktarens kraft- Överström strömmen över- utgång (även jordfel på utgången). stiger momentant -För stor svängmassa i förhållande omriktarens till kort accelerations/retardationstid. absolutskydd. -Specialmotor med värden avvikande mot standardmotor. -Motor som startar under frirullning. -Vid start av motor med data större än omriktaren. -Kontaktor ansluten till omriktarens kraftutgång och som manövreras under drift. Efter åtgärdat fel återställ utrustningen med Reset. ou Likströmsmellan- Kontrollera att nätspänningen stämmer med Överspänning ledets DC-spän- omriktarens märkdata. ning överskrider Antingen är retardationstidens absolutskyddet, inställning inte tillräcklig eller eftersom regene- har man påskjutande last. rerad energi Åtgärd: öka retardationstiden. återmatas från motorn. Efter åtgärdat fel återställ utrustningen med Reset. Lu Underspänning i Inkommande spänning är låg. Glapp Underspänning huvudkretsen. eller fasbortfall på ingången. (DC-spänningen Kortvariga spänningsbortfall på underskrider nätet. Kontrollera inkommande spänunderspännings- ning, och att kablarna är ordentligt skyddet i lik- åtdragna till anslutningsplintarna. strömsmellanledet under drift). Efter åtgärdat fel återställ utrustningen med Reset. oh Termokontakten Sänk omgivningstemperaturen runt omriktaren Överhettad aktiveras pga till en temperatur under 4 C, eller i skåpet där frekvensom- för hög frekvensomriktaren är monterad genom riktare omgivningstem- förbättrad ventilation. peratur. Efter åtgärdat fel återställ utrustningen med Reset. Displayen Huvudsäkringen Kontrollera huvudsäkringarna. lyser ej är sönder. ol1 Omriktarens Kontrollera motorstorlek, arbets- Överbelastning elektroniska cykel, eller V/Hz-kurvans värde (1- till 1-6). motor motorskydd ak- Ställ in motorns märkström In (7-) tiveras pga att enligt uppgifterna på märkmotorströmmen skylten. överstiger motor- Efter åtgärdat fel återställ utrustningen med Reset. märkdata. BEVI AB - ORGANISATIONSNUMMER / VAT -No. SE Postadress Gatuadress Telefon Telefax Bevivägen 1 Bevivägen BLOMSTERMÅLA BLOMSTERMÅLA sales@bevi.se SWEDEN C:\Majo\BEVI\DELTA\Manualer\Sv manualer\manual till INL 4715 prel

4 Sida 4 av 18 Version 67 Felindikering Innehåll Möjlig orsak/rek. åtgärd ol2 Övermoment- Strömmen från frekvensomriktaren indikering överskrider inställt värde på 6-3och 6-4 Kontrollera också inställningen på 6-5. Minska lasten, eller öka accelerationsretardationstiden. ol Omriktarens över- Kontrollera motorstorlek, arbets- Överbelastning lastskydd akti- cykel eller V/Hz-kurvans värde (1- till 1-6). omriktare veras pga att be- Kontrollera omriktarens storlek. lastningsström- Reducera inställningen för momentkompenmen under en ceringen 7-2. längre tid överstiger omrikta- Efter åtgärdat fel återställ utrustningen med Reset rens märkström. EF Omriktaren in- Kontrollera utrustning ansluten Externt fel dikerar fel på till plint M1 - M3. utrustning ansluten till plint M1 - M3. cf1-3 Omriktarens kon- Kontrollera kontakterna mellan kontrollkortet och Kontroll trollfunktioner powerkortet. Bryt matningsspänningen under funktionsfel har upphört att 1 sek. Om felet kvarstår kontakta fungera. Er närmaste BEVItronic-representant. ocr Belastnings- -Kortslutning på omriktarens kraft- Överström strömmen över- utgång/motorn (även jordfel på utgången/motorn). stiger momentant -För stor svängmassa i förhållande omriktarens till kort accelerationstionstid. absolutskydd -Specialmotor med värden avvikande vid acceleration mot standardmotor. -Vid start av motor med data större än omriktaren. Reducera inställningen för momentkompenceringen 7-2. ocd Belastnings- -Kortslutning på omriktarens kraft- Överström strömmen över- utgång/motorn (även jordfel på utgången/motorn). stiger momentant -För stor svängmassa i förhållande omriktarens till kort retardationstionstid. absolutskydd -Specialmotor med värden avvikande vid retardation mot standardmotor. -Vid start av motor med data större än omriktaren. Efter åtgärdat fel återställ utrustningen med Reset. BEVI AB - ORGANISATIONSNUMMER / VAT -No. SE Postadress Gatuadress Telefon Telefax Bevivägen 1 Bevivägen BLOMSTERMÅLA BLOMSTERMÅLA sales@bevi.se SWEDEN C:\Majo\BEVI\DELTA\Manualer\Sv manualer\manual till INL 4715 prel

5 Sida 5 av 18 Version 67 Felindikering Innehåll Möjlig orsak/rek. åtgärd ocn Belastnings- -Kortslutning på omriktarens kraft- Överström strömmen över- utgång/motorn (även jordfel på utgången/motorn). stiger momentant -Kontrollera om motorn har gått i strömgräns omriktarens -Specialmotor med värden avvikande absolutskydd mot standardmotor. vid konstant -Vid drift av motor med data större drift. än omriktaren. bb Extern Baseblock Baseblock är aktiverad från någon av de digitala ingångarna på frekvensomriktaren. HPF Hårdvaruskyddet Bryt matningsspänningen under 1 sek. defekt Om felet kvarstår kontakta Er närmaste BEVItronic-representant. code Mjukvaruskyddet Bryt matningsspänningen under 1 sek. defekt Om felet kvarstår kontakta Er närmaste BEVItronic-representant. CEI Seriekommu- Kontrollera kopplingen mellan frekvensomriktaren nikationsfel och datorn. Kontrollera att kommunikationsprotokollet är rätt programmerat. cfr Automatiska Automatiska Acc/Decel-funktionen fungerar ej i denna Acc/Decel-inst applikation. Använd std. linjär Acc/Decel-inställning fungerar ej 1-16= OBS! För att uppfylla EMC-direktivet skall skärmade kablar användas för anslutning mellan frekvensomriktare och motor. Med skärmad kabel menas: typ Flex YCY-JZ(maskinkabel) alternativt FKKJ med förstärkt skärm - EMC-säker, eller liknande. Motorkabeln skall förläggas separerad från andra kablar för att förhindra att radiostörning överförs till dessa. Skärmen på motorkabeln skall jordas vid motorn via speciella EMC-förskruvningar, som ger en tät anslutning runt kabeln. Motorkabelns skärm skall dras in i skåpet så nära frekvensomriktarens motorplintar som möjligt, och vara intakt ända fram för anslutning till montageplåten med omålad metallklammer, eller skärmklämma av EMC-typ, som ger en tät anslutning runt kabeln. BEVI AB - ORGANISATIONSNUMMER / VAT -No. SE Postadress Gatuadress Telefon Telefax Bevivägen 1 Bevivägen BLOMSTERMÅLA BLOMSTERMÅLA sales@bevi.se SWEDEN C:\Majo\BEVI\DELTA\Manualer\Sv manualer\manual till INL 4715 prel

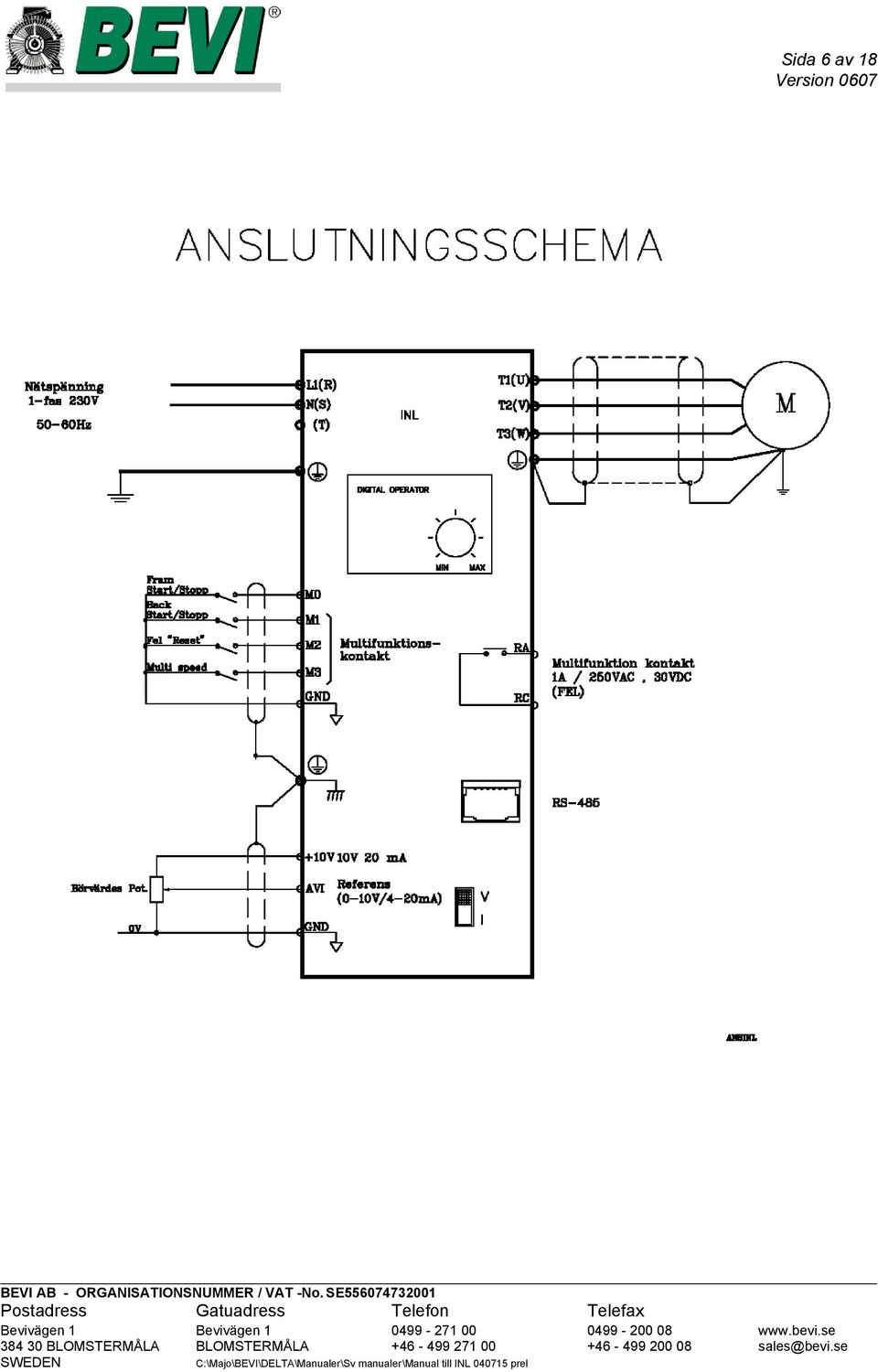

6 Sida 6 av 18 Version 67 BEVI AB - ORGANISATIONSNUMMER / VAT -No. SE Postadress Gatuadress Telefon Telefax Bevivägen 1 Bevivägen BLOMSTERMÅLA BLOMSTERMÅLA sales@bevi.se SWEDEN C:\Majo\BEVI\DELTA\Manualer\Sv manualer\manual till INL 4715 prel

7 = Kan ändras under drift, Parameterlistor för frekvensomriktare typ INL Grupp : Användarparametrar - Omriktarens effektstorlek Endast avläsning # -1 Visar omriktarens märkström (skala.1a) -2 Återställning av omriktaren till fabriksinställning -3 Val av visning på display Endast avläsning ##.# d1: Resettar alla parametrar till 6Hz märkdata. :F-Visning av frekvensreferens (Hz) 1:H-Visning av aktuell utfrekvens (Hz) 2: Visning på display enl. -4 3: A Utmatad ström (A) -4 Visning på display : Valfri skalering Hx-5(u) 1: Visar värdet på omriktarens interna räknare (c) 2: Visar tiden vid PLC drift (1= tt) 3: Likspänning efter likriktaren (u) 4: Motorspänning (E) -5 Användarkofficient K.1 - d Mjukvaruversion Endast avläsning #.# -7 Ändring av kod parameterlås - d999-8 Bekräfta kod för parameterlås - d999 BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:

8 Grupp 1: Grundparametrar : Kan ändras under drift, 1- Max utfrekvens 5. - d4 Hz Brytpunktsfrekvens (Base Freq) d1. - d4 Hz Max. utspänning d2.v - d255v Lågfrekvens d1. - d4 Hz Lågfrekvensspänning d2.v - d255v Startfrekvens d1. - d6. Hz Startfrekvensspänning d2.v - d255v Begränsning av utfrekvens övre gräns i % av 1-11% 1 max utfrekvens Begränsning av utfrekvens undre gräns i % av - 1% max utfrekvens Accelerationstid Sec 1. (Tacc1) 1-1 Retardationstid Sec 1. (Tdec1) 1-11 Accelerationstid Sec Retardationstid Sec Jog accel.tid.1-6 Sec Jog retard.tid.1-6 Sec Jog Frequency 1. Hz - 4 Hz Val av rampfunktion : Linjär Accel/Retard. 1: Autom. Accel, linjär Retard. 2: Linjär Accel, autom. Retard. 3:Linjär Accel/Retard. 4:Linjär Accel/Retard. Strömgräns under retardation 5: Autom. Retard., autom. Accel, Strömgräns under retardation 1-17 S-kurva acceleration S-kurva retardation - 7 BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:

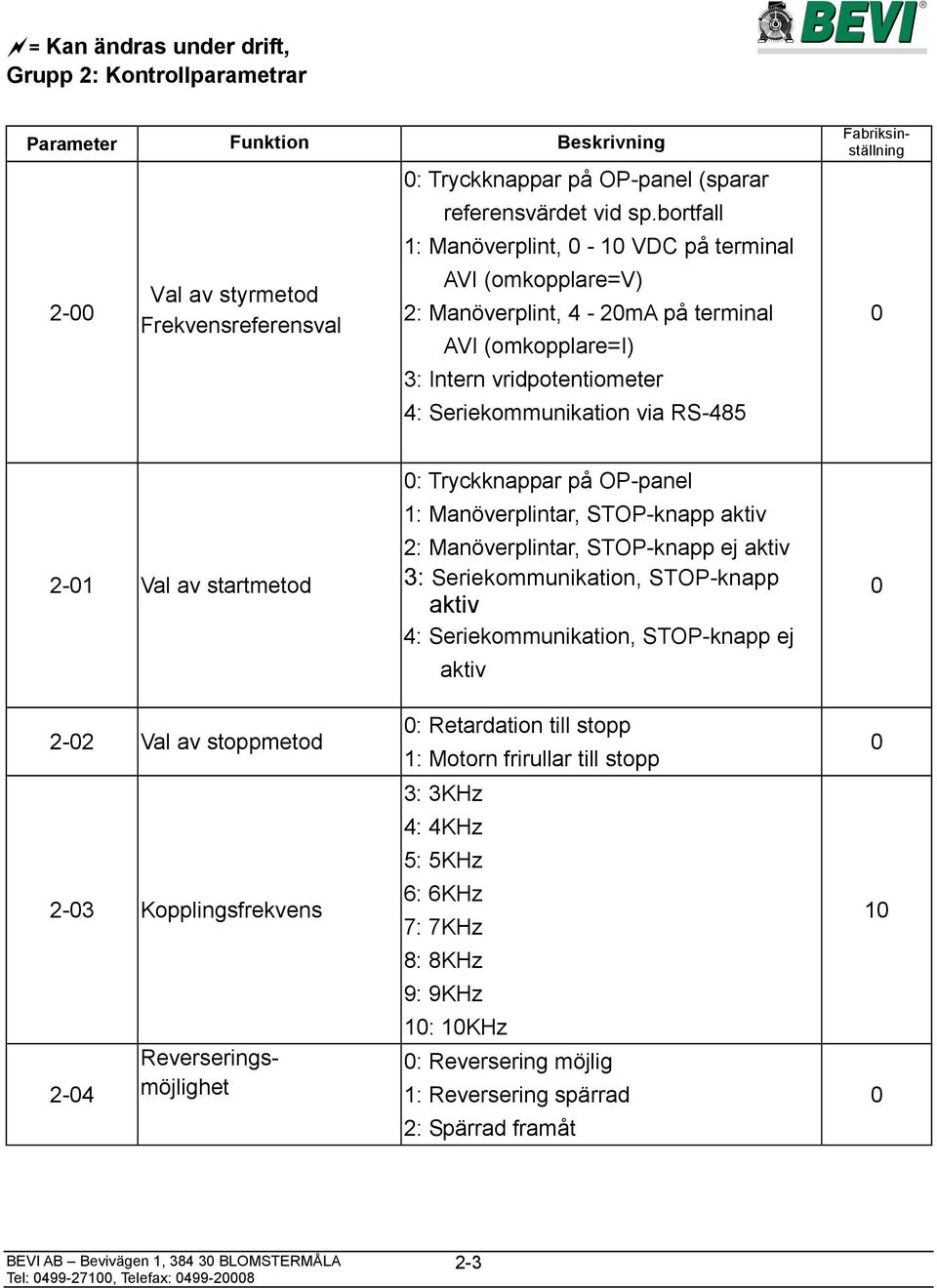

9 = Kan ändras under drift, Grupp 2: Kontrollparametrar 2- Val av styrmetod Frekvensreferensval : Tryckknappar på OP-panel (sparar referensvärdet vid sp.bortfall 1: Manöverplint, - 1 VDC på terminal AVI (omkopplare=v) 2: Manöverplint, 4-2mA på terminal AVI (omkopplare=i) 3: Intern vridpotentiometer 4: Seriekommunikation via RS Val av startmetod 2-2 Val av stoppmetod 2-3 Kopplingsfrekvens 2-4 Reverseringsmöjlighet : Tryckknappar på OP-panel 1: Manöverplintar, STOP-knapp aktiv 2: Manöverplintar, STOP-knapp ej aktiv 3: Seriekommunikation, STOP-knapp aktiv 4: Seriekommunikation, STOP-knapp ej aktiv : Retardation till stopp 1: Motorn frirullar till stopp 3: 3KHz 4: 4KHz 5: 5KHz 6: 6KHz 7: 7KHz 8: 8KHz 9: 9KHz 1: 1KHz : Reversering möjlig 1: Reversering spärrad 2: Spärrad framåt 1 BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:

10 : Kan ändras under drift, 2-5 : Retardation till Hz Signal in på ACI (4-2mA) 1: Snabbstopp, indikering "EF" förlorad 2: Driften fortsätter med senast detekterade frekvensreferens. 2-6 Start via ink. spänning : Aktiverad 1: Avstängd BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:

11 = Kan ändras under drift, Grupp 3: Parametrar för utsignaler 3- Inställd utfrekvens uppnådd Hz 1, 3-1 Inställt värde för internräknare Förlarm interräknare Multifunktionsutgång 2 (Reläutgång) : Används ej 1: Driftindikering 2: Max utfrekvens uppnådd 3: Nollvarvsindikering 4: Övermomentindikering 5: Base-Block (B.B) indikering 6: Underspänningsindikering 7: Omriktarens externa manöverplintar aktiverade 8: Summalarm 9: Inställd utfrekvens uppnådd 1: Omriktarens PLC funktion aktiverad 11: PLC programsteg komplett 12: PLC programcykel komplett 13: PLC funktion pausad 14: Omriktarens internräknare når sitt maxvärde 15: Omriktarens internräknare når sitt referensvärde 16: Omriktare driftklar 8 BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:

12 : Kan ändras under drift, Grupp 4: Parametrar för insignaler Referensförspänning på analog ingång Polaritet på förspänning Förstärkning av signal på analog ingång Reversering vid negativ förspänning Multifunktionsingång 1 (M1) Multifunktionsingång 2 (M2) Multifunktionsingång 3 (M3). - 1.%. : Positiv förspänning 1: Negativ förspänning 1 - d2 % 1 : Används ej 1: Reversering vid negativ förspänning aktiverad 2: Reversering vid negativ förspänning förhindrad : Används ej 1: M: Fram/Stopp, M1: Back/Stopp 2: M: Fram/Back, M1: Driftorder/Stopp 3: M, M1, M2: 3-ledarkoppling 4: Extern fel (N.O.) slutande kontakt 5: Externt fel (N.C.) brytande kontakt 6: RESET (N.O.) 7: Flerstegs hastighetskommando 1 8: Flerstegs hastighetskommando 2 9: Jog val 1: Acceleration/retardation stoppad 11: Accelerations/retardationstidsval 12: Base-block (B.B.) (N.O) 13: Base-block (B.B.) (N.C) 14: Öka-funktion N.O. 15: Minska-funktion N.O. 16: Aktivera PLC -funktion BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:

13 = Kan ändras under drift, 17: Pausa PLC -funktion 18: Trigger signal för intern räknare 19: Reset för intern räknare 2: Externt val ACI / AVI (J1=4-2mA/-1V) 22: PID funktion avstängd (N.O.) 23: JOG drift framåt 24: JOG drift bakåt 25: Frekvensreferens AVI. 26: Frekvensreferens ACI. BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:

14 : Kan ändras under drift, Grupp 5: Flerstegs hastighetskommando, samt PLC-parametrar Fabriksin- ställning 5- Frekvensreferens Hz. (Huvudreferens) 5-1 Frekvensreferens Hz. 5-2 Frekvensreferens Hz. 5-3 PLC -funktion : Ej aktiverad 1: Utför en programcykel 2: Kontinuerlig upprepning av programcykeln 3: Uför ett steg av programcykeln. 4: Utför en programcykel steg för steg 5-4 PLC Fram/Back- drift - 15 (: Fram, 1: Back) 5-5 Drifttid hastighet sek 5-6 Drifttid hastighet sek 5-7 Drifttid hastighet sek 5-8 Drifttid hastighet sek BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:

15 = Kan ändras under drift, Grupp 6: Skyddsfunktioner 6- Spänningsgräns DC : Avstängd under retardation 35 4V Strömgräns under acceleration och drift 2-2% 17 : Momentindikering avstängd 1: Aktiverad vid konstant varvtal. Driften fortsätter tills OL1/OL-indikering Övermomentindikering funktionsval (OL2) Övermomentindikeringsnivå Övermomentindikeringstid Motorskyddsinställning 2: Aktiverad vid konstant varvtal Driften stoppas vid övermoment- Indikering. 3: Aktiverad under drift. Driften fortsätter tills tiden, 6-4 uppnåtts. 4: Aktiverad under acceleration. Driften stoppas vid övermomentindikering. 3-2% sek.1 : Inget skydd 1: Standardmotor 2: Motor med forcerad kylning 6-6 Tidskonstant för elektroniska motorskyddet. 6-7 Senaste felet : Inget fel 6-8 Näst senaste felet 1: Överström/Kortslutning (oc) 2: Överspänning (ov) Tredje senaste felet Fjärde senaste felet Femte senaste felet Sjätte senaste felet 3-6 sek 6 3: Övertemperatur (oh) 4: Överlast omriktare (ol) 5: Överlast motor 1 (ol1) 6: Externt fel (EF) 7: Används ej 8: Används ej 9: Överström under acceleration (oca) 1: Överström under retardation (ocd) 11: Överström vid konstant hastighet (ocn) BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:

16 Grupp 7: Motorparametrar : Kan ändras under drift, 7- Inställning av motor- Skriv in motorns märkström i % av 85 skydd omriktaren märkström 3-12% 7-1 Skriv in motorns tomgångsström i % av Tomgångsström motor omriktaren märkström d to d9% Momentkompenseringsförstärkning Eftersläpningskompenseringsförstärkning BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:

17 = Kan ändras under drift, Grupp 8: Specialparametrar Fabriksin- ställning 8- DC-bromsning strömstyrka - 3 i % av Pr.1-2 DC-bromsning, sek. tid vid start DC-bromsning, sek. tid vid stopp 8-3 Startfrekvens för DC-bromsning. - 4 Hz. :Driften stoppas 1:Driften fortsätter efter kortvarigt nätspänningsbortfall, hastighetssökning från Funktion vid momentant 8-4 inställd huvudreferens. nätspänningsbortfall 2:Driften fortsätter efter kortvarigt nätspänningsbortfall, hastighetssökning från inställd startfrekvens. 8-5 Max tillåten tid vid sp.bortfall.3-5. sek 2. Base-block tid vid sek.5 hastighetssökning 8-7 Strömgräns vid hastighetssökning 3-2% Förbjuden frekvens 1 Övre gräns. - 4 Hz. 8-9 Förbjuden frekvens 1 Undre gräns. - 4 Hz. 8-1 Förbjuden frekvens 2 Övre gräns. - 4 Hz Förbjuden frekvens 2 Undre gräns. - 4 Hz Förbjuden frekvens 3 Övre gräns. - 4 Hz Förbjuden frekvens 3 Undre gräns. - 4 Hz. Antal automatiska återstartförsök efter felindikering : AVR -funktion aktiverad Automatisk spänningsregulator 1: AVR -funktion avstängd (AVR) 2: AVR -funktion avstängd vid retardation. DC-bus spänning vid V 38 motståndsbromsning Undre gräns för aktivering av Hz. DC-bromsning BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:

18 : Kan ändras under drift, Grupp 9: Parametrar för seriekommunikation Kommunikationsadress vid RS-485 Kommunikationshastighet Åtgärd vid avbrott i seriekommunikationen Time Out detektering Modbus kommunikation Seriekommunikationsprotokoll : Baud Rate 48 bps 1: Baud Rate 96 bps 2: Baud Rate 192 bps : Larm och fortsatt drift 1: Larm och retardation till stopp 2: Larm och utrullning till stopp 3: Fortsatt drift utan larm : Avstängd 1-2 sek : 7,N,2 (Modbus, ASCII) 1: 7,E,1 (Modbus, ASCII) 2: 7,O,1 (Modbus, ASCII) 3: 8,N,2 (Modbus, ASCII) 4: 8,E,1 (Modbus, ASCII) 5: 8,O,1 (Modbus, ASCII) 6: 8,N,2 (Modbus, RTU) 7: 8,E,1 (Modbus, RTU) 8: 8,O,1 (Modbus, RTU) 1 BEVI AB Bevivägen 1, BLOMSTERMÅLA Tel: , Telefax:
