1 Slåttermaskiner DISCO Frontmonterade, burna och bogserade slåttermaskiner

2 DISCO frontmonterade, burna och bogserade slåttermaskiner. Innehåll Teknik för professionella 6 MAX CUT slåtterbalk 8 ACTIVE FLOAT 14 Crimper 16 Användarvänlighet 18 Frontmonterade slåttermaskiner 20 DISCO MOVE 22 DISCO PROFIL 26 DISCO 3150 F 30 Bakmonterade slåttermaskiner 34 Burna CONTOUR slåttermaskiner 34 Sidoburna slåttermaskiner 42 Burna slåttermaskiner med Inlinebalk 48 Bogserade slåttermaskiner 54 Bogserade CONTOUR slåttermaskiner med centrumdrag 56 Bogserade slåttermaskiner med sidodrag 58 Projekt "Wildretter" 62 CLAAS Service & reservdelar 64 Tekniska data

3 Väl anpassade skördesystem från CLAAS. CLAAS värld CLAAS värld. Du som arbetar i lantbruk varje dag behöver mer än ett robust arbetsverktyg. Du behöver teknik som du gärna arbetar med, teknik som är tillförlitlig och som passar väl ihop även under långa arbetspass. Du behöver skördesystem som kompletterar varandra. Som en av de ledande tillverkarna av vallskördemaskiner erbjuder CLAAS en passande skördekedja för verksamheter av alla storlekar. Våra maskiner, som är väl anpassade till varandra, stödjer dig i ditt dagliga arbete för bästa möjliga resultat vid skörden. 4 5

4 Nöjda kunder över hela världen. Teknik för professionella 1 Gabriele Gambini, entreprenör, Italien 2 Darcy Finch, entreprenör, Nya Zeeland 3 Yukio Tomari, lantbrukare, Japan 4 Karl Krumm, entreprenör, Tyskland 5 Hayo Verbeek, lantbrukare, Tyskland 6 Didier Grasset, lantbrukare, Frankrike Gabriele Gambini, entreprenör, Italien Darcy Finch, entreprenör, Nya Zeeland Yukio Tomari, lantbrukare, Japan Karl Krumm, entreprenör, Tyskland Hayo Verbeek, lantbrukare, Tyskland Didier Grasset, lantbrukare, Frankrike "Jag tycker att slåtterbalken är jättebra, den är tillförlitlig i alla situationer." "Vi arbetar med MAX CUT sedan fyra år tillbaka och har under denna tid skördat ca ha. Balken har mycket bra hållbarhet och alltid högsta kapacitet." "Rajgräs är den gröda där jag använder min DISCO mest. Jämfört med andra slåttermaskiner, får jag perfekt snittkvalitet och högre kapacitet." "Mina kunder är mycket nöjda med arbetskvaliteten på DISCO 9200 C AS. Jag skulle definitivt köpa maskinen igen." "Även vid höga hastigheter och ojämn gröda får vi alltid en mycket bra snittkvalitet." "Vi är mycket nöjda med slåtterbalken och uppskattar utöver snittkvaliteten även de låga underhållskostnaderna och att det är enkelt att göra service på den." 6 7

5 Alltid ett snitt före. MAX CUT slåtterbalk Perfekta resultat under alla skördeförhållanden. Nu finns MAX CUT slåtterbalk i alla CLAAS frontmonterade slåttermaskiner och i de flesta DISCO burna slåttermaskiner. CLAAS står för proffsteknik från den minsta till den största modellen. 8 9

6 Vågformen är hemligheten. MAX CUT slåtterbalk Funktion i detalj. Högsta snittkvalitet genom maximalt överlapp. I vågformen där tallrikarna löper mot varandra finns speciella, extrahärdade mellanstycken; de har en upphöjning som fungerar som ett motstål och förebygger smutsansamlingar (vänster i bild). Där tallrikarna löper ifrån varandra lämnar knivarna balken tidigare, tack vare mellanstyckets form (höger) och börjar skära tidigt. Den speciella vågformen ger dessutom optimalt materialflöde. Perfekt snitt tack vare de specialformade mellanstyckena: Där knivparen löper ifrån varandra uppstår en maximal överlappning av skärcirklarna. Snittytan blir större. Maximal presskraft. Skruvmontage med största exakthet. Presskraft på 3000 ton formar slåtterbalkens viktiga del. Finessen med MAX CUT är vågformen som ger stabilitet och uppfyller alla krav som ställs på en modern slåtterbalk. Underdel och ovandel bearbetas gemensamt så att de passar ihop exakt. Innovativt skruvmontage garanterar perfekt anslutning och ger maximal böj- och formstabilitet utan försvagande svetsskarvar. Tack vare mycket starkt specialstål har MAX CUT slåtterbalk maximal livslängd och tål extrem belastning. SAFETY LINK. Tunneleffekt. En stark ovandel. Optimal konstruktion: Den vågformade balkens kraftiga dimensioner och små serviceöppningar i balkens ovandel ger maximal stabilitet. Den välkända säkerhetsmodulen SAFETY LINK har vidareutvecklats med större dimensioner än tidigare. Balkens nya design har mer utrymme och därför är det enklare att byta ut SAFETY LINK vid behov. Kullagret med dubbla spår och speciell tätning garanterar maximal livslängd. Varje knivtallrik skyddas av en definierad brottanvisning i säkerhetsmodulens axel. Vid en eventuell påkörning går axeln av, skiljs från drivningen och roterar fritt. En skruv på axeln håller knivtallriken kvar på plats och minimerar risk för skador. Extra breda släpskor med speciell formgivning skapar en tunneleffekt som leder smuts bakåt och ger ett rent skördematerial. Balkens vågform gör att släpskorna monteras extremt långt fram och skyddar balken effektivt

7 MAX CUT maximal kvalitet. MAX CUT slåtterbalk Precision i varje komponent. Exakt kuggprofil ger extremt effektiv kraftöverföring. Huvuddrev med stor diameter, lågt varvtal och fler kuggar i ingrepp för minimerat slitage samt jämn och tyst gång. Skyddade knivhållare. Knivhållarna skyddas på undersidan av en slitstark beläggning av specialstål. Stark form och funktion. Den speciella formen garanterar optimalt materialflöde och mycket hög slitstyrka. Extra slitbultar skyddar de sneda ytorna. Unikt drivningskoncept. Vidareutveckling av satellitdrevet gör att MAX CUT slåtterbalk är unikt effektiv. Balkens vågform gör att dreven med stor diameter är placerade extra långt fram med ständigt ingrepp på två punkter. Jämnt tallriksavstånd ger perfekt snitt under alla förhållanden. MAX CUT slåtterbalk är permanentsmord och underhållsfri. Lägre bränsleförbrukning. Släpskor utformade för extremt låg friktion mot marken Slåtterbalken kan köras med reducerat PTO varvtal (850 rpm) med samma höga snittkvalitet och upp till 16 % lägre bränsleförbrukning 1 Balkens över- och underdel är pressade i vars ett helt stycke 2 Knivtallrikarnas position i främre delen av balkens vågform 3 Fritt roterande knivar 4 Effektivt drivningskoncept 5 Optimerad tunneleffekt 6 Innovativt skruvförband för maximal böj- och formstabilitet 7 Permanentsmord slåtterbalk 8 SAFETY LINK säkerhetsmodul 9 Extra härdade och skruvmonterade mellanstycken 10 Släpskor med spoilereffekt 11 Bekvämt snabblås för knivar 12 Som tillval finns slitmedar, släpskor för hög stubb, släpskor för extra hög stubb eller ett balkskydd 13 Små serviceöppningar Löper utan hinder. Knivarna håller skärpan länge och har utformats för hög säkerhet. De fritt roterande knivarna viker undan för hinder utan att slå i någonstans. Knivarna är vändbara, för dubbel livslängd. Absolut rent. Speciella extrahärdade mellanstycken förebygger smutsansamling och reducerar startmomentet

8 Bästa foderkvalitet. Avlastning ACTIVE FLOAT Optimalt resultat med ACTIVE FLOAT. Alla fält är olika. Med ACTIVE FLOAT kan du snabbt och enkelt justera efter olika förhållanden. Via en enkelverkande hydraulventil regleras slåttermaskinens tryck mot marken under körning. En manometer som tydligt syns från förarhytten visar det inställda värdet. Optimal anpassning till marken, skonsamt mot gräsvallen Rent foder Lägre effektbehov och lägre bränsleförbrukning Minimalt slitage Höga arbetshastigheter Friktionsmotstånd omvandlas till rullningsmotstånd. ACTIVE FLOAT hydropneumatisk avlastning är standard på alla CLAAS CONTOUR burna slåttermaskiner och tillval på frontmonterade. Avlastningen överför slåttermaskinens vikt från vallen till traktorn. Dessutom minskas sidodragkrafterna vid lutning, vilket gör att körkomfort och arbetsresultat ökar. Som alternativ till ACTIVE FLOAT hydropneumatisk avlastning finns justerbar avlastning med spiralfjädrar. Alltid rätt inställning. Högsta betyg för DISCO CONTOUR. MAX CUT och ACTIVE FLOAT: Under slåtterarbete kan avlastningstrycket anpassas efter aktuella förhållanden från förarhytten via en enkelverkande hydraulventil. Inställt värde kan kontrolleras via en väl synlig manometer. Här gäller tumregeln: så mycket avlastning som möjligt, inte mer belastning än nödvändigt. Maximal avlastning av slåttermaskinen rekommenderas längs fältkanter. Då flyter slåttermaskinen praktiskt taget ovanpå ojämnheterna. Ett oberoende test visade att både bränsleförbrukning och askhalt i fodret minskade vid slåtterarbete med DISCO CONTOUR. Detta tack vare ACTIVE FLOAT, samt mittupphängningen. Serien får därför mycket höga betyg för skonsam skörd som ger både lägre bränslekostnad och ökad mjölkproduktion. Bränsleförbrukningen kan reduceras ytterligare med reducerat PTO varvtal på 850 rpm. Upp till 16 % lägre bränsleförbrukning genom reducering av PTO-varvtal till 850 rpm 2,5 % lägre bränsleförbrukning och 17 % lägre askhalt i fodret med ACTIVE FLOAT Lägre bränsleförbrukning med ekonomi PTO. Påvisat i oberoende DLG-test: DISCO CONTOUR slåttermaskiner med ACTIVE FLOAT är mycket effektiva

9 Snabbare torkning. Crimper Verktyg för riktning och montering. Med riktningsverktyget är det enkelt att rikta crimperfingrar som böjts vid påkörning. Slitna fingrar bytes snabbt och lätt med montageverktyget. Fingercrimper. Valscrimper. Bredspridare och strängplåtar. Fingercrimper med V-formade fingrar, monterade i spiralform, är perfekta för grässkörd. Crimpereffekten ställes in med crimperhuven. Fingrarnas elastiska infästning ger efter, om främmande föremål t ex stenar kommer in i crimpern, detta minimerar reparationskostnader. Tillval: Skördematerialet kan fördelas över hela arbetsbredden med bredspridaren eller läggas i en sträng med ställbara strängplåtar. Bladrika grödor som lusérn kräver skonsam bearbetning. De känsliga, näringsrika bladen ska tas tillvara. Här kommer DISCO slåttermaskiner med valscrimper till sin rätt. Materialet i valsarna är slitstarkt polyuretan. V-profilen gör att de griper in i varandra och krossar de hårda stjälkarna men skonar bladen. Bearbetningsgraden kan ställas in med en fjäderbelastad mekanism som samtidigt skyddar valsarna mot främmande föremål. För strängformning finns ställbara strängplåtar. Bredspridare (tillval) på slåttermaskiner med fingercrimper sprider materialet jämnt över hela arbetsbredden. Ställbara strängplåtar för önskad strängbredd med enkel anpassning till varierande materialmängd. Matningstrummor. Matningstrummor på de yttre knivtallrikarna för ett optimalt materialflöde. Torrsubstans i % Överlista vädret. Strängformartallrikar. Med crimper Utan crimper Med slåtterkrossar förkortas torkningstiden för det skördade materialet avsevärt. Skördefönstret kan utnyttjas effektivt och momentet att vända grödan bortfaller. Därför erbjuder CLAAS slåttermaskiner med fingercrimper eller valscrimper för arbetsbredder upp till 10,70 m. För optimal strängformning finns ställbara strängformartallrikar för modeller utan crimper. Tid 16 17

10 Användarvänliga detaljer. Användarvänlighet Lösningar som förenklar din dag på jobbet. Funktionell och elegant design. DISCO slåttermaskiner är konstruerade för högsta kapacitet och bästa snittkvalitet. De är lätta att manövrera och arbetar mycket effektivt med minimalt effektbehov. Servicearbeten utförs snabbt och bekvämt, då till- och frånkopplingen är enklare än någonsin. På skyddsbågarna hittar man i regel snabbt de första spåren efter användning. På DISCO slåttermaskiner finns det därför rostfria skyddsbågar av specialstål. Enklast tänkbara tillkoppling. Fri åtkomst. Olika typer av slåttermaskiner har olika lösningar. Burna, bakmonterade CONTOUR har guideskenor för lyftarmarnas tillkoppling. Burna, sidomonterade har tillkopplingsbultar på olika höjder och alla frontmonterade kopplas snabbt och enkelt med A-ram eller direkt tillkoppling med trepunktslyft. Bästa åtkomst till slåtterbalken för rengörings- och underhållsarbete på alla modeller. Säker upphängning för skyddsdukarna. Ordning och reda. Skyddsdukar. För enkelhets skull och för din säkerhet, finns det fasta och bestämda upphängningsplatser på slåttermaskinen för alla tillkopplingsdon, som t ex kablar, PTO-axel och hydraulslangar. Skyddsdukarna är monterade i flera sektioner. De mest utsatta delarna, t ex vid sidorna, kan enkelt bytas till rimlig kostnad. Snabblås för knivar. Kraftöverföringsaxel. Knivarna kan bytas mycket enkelt med monteringsverktyget. Reservknivblad förvaras i en robust knivlåda. Knivlåda och monteringsverktyg finns lättåtkomligt placerade på maskinen. Enkelt underhåll, PTO-axlarna har 250 timmars smörjintervall

11 NYHET Framför allt. Frontmonterade slåttermaskiner Frontmonterade slåttermaskiner. DISCO frontmonterade slåttermaskiner nu ännu fler: DISCO MOVE, DISCO PROFIL och DISCO 3150 F. Modell och arbetsbredd DISCO MOVE DISCO PROFIL DISCO 3150 F 3600 FRC / FC / F: 3,40 m 3200 FRC / FC / F: 3,00 m 3600 FRC / FC / F: 3,40 m 3200 FRC / FC / F: 3,00 m 3150 F: 3,00 m Slåtterbalk MAX CUT MAX CUT MAX CUT Tillkoppling Snabbkoppling med A-ram eller direkt tillkoppling med trepunktslyft Snabbkoppling med A-ram Snabbkoppling med A-ram Avlastningstryck ACTIVE FLOAT, integrerat ACTIVE FLOAT, fjädrad avlastning som tillval ACTIVE FLOAT, fjädrad avlastning som tillval Typ Kompakt, skymmer ej sikten framåt Smal, skymmer ej sikten framåt Kompakt, nära traktorn Vridpunkt Vridpunkt för tvärs- och längsgående pendling Integrerad kinematik för vertikal rörelse oberoende av traktorns lyftarmar Vridpunkt för tvärs- och längsgående pendling (vertikalt över traktorns lyftarmar) Vridpunkt för tvärsgående pendling (vertikalt över traktorns lyftarmar) F = frontmontage C = fingercrimper RC = valscrimper 20 21

12 NYHET Anpassningsbar. DISCO MOVE. DISCO MOVE Flexibel. Dynamisk. Driftsäker. Målet är högsta möjliga grovfoderkvalitet och energiinnehåll. DISCO MOVE med fritt rörelseområde på mm för snabb och optimal anpassning till markens ojämnheter. DISCO MOVE med MAX CUT slåtterbalk är absolut bästa alternativet för maximal flexibilitet och högsta snittkvalitet. DISCO 3600 FRC / FC / F MOVE DISCO 3200 FRC / FC / F MOVE 3,40 m 3,00 m 22 23

13 NYHET MOVE. DISCO MOVE Multifunktionell tillkoppling. Lätt och bekväm att använda. Unik snabbkoppling för snabb och enkel tillkoppling, antingen direkt i traktorns frontlyft eller med A-ram. Det behövs inga extra parkeringsstöd. Snabbkoppling med kompakt design ger fri sikt framåt. En styrguide på slåttermaskinen indikerar höjden för lyftarmarna vid tillkoppling. KENNFIXX anslutningar med färgmärkning och symboler förenklar arbetet vid till- och frånkoppling. Hydraulslangar och manometer kan monteras på den sida som kunden föredrar. Genomtänkt kinematik för bästa markföljning. DISCO MOVE följer marken både horisontellt och vertikalt helt oberoende av traktorns lyftarmar. Knivbalkens vridpunkt är lågt placerad för bästa anpassning till mindre ojämnheter i marken. MOVE länkage för perfekt anpassning till större ojämnheter och unik fri rörelse på mm. ACTIVE FLOAT hydropneumatisk avlastning, inställbar under körning, är standard. Styrning av front- och bakmonterade slåtteraggregat samtidigt. DISCO MOVE passar utmärkt i en slåtterkombination för slåtter av stora arealer. Samtidig hydraulmanövrering av hela kombinationen förenklar förarens arbete. Total överblick. Dubbla speglar kan monteras framtill på maskinen för bättre sikt i skymda korsningar (tillval). Kompakt konstruktion för fri sikt framåt

14 PROFIL i bästa laget. DISCO PROFIL Rätt beslut. PROFIL frontmonterade slåttermaskiner är oslagbara. I slåtterkombinationer skapar de ett "dreamteam" och även om man kör med enbart frontmonterad, fås ett utmärkt resultat. Patenterad PROFIL kinematik ger tredimensionell markföljning, i alla lägen. DISCO 3600 FRC PROFIL DISCO 3600 FC PROFIL DISCO 3600 F PROFIL DISCO 3200 FRC PROFIL DISCO 3200 FC PROFIL DISCO 3200 F PROFIL 3,40 m 3,40 m 3,40 m 3,00 m 3,00 m 3,00 m 26 27

15 Full kraft framåt. DISCO PROFIL PROFIL tredimensionell markföljning. Fällbara skyddsdukar. PROFIL trepunktsupphängning ger tredimensionell markföljning oavsett vinkeln mot traktorn. Slåttermaskinens pendelupphängning ger perfekt anpassning till marken i sidled. Markföljning i längsled säkerställes av den lågt placerade vridpunkten, vilket skyddar gräsvallen och medger högre körhastighet. Allt sammantaget ger högsta slåtterkvalitet. Fördelar. MAX CUT slåtterbalk för högsta snittkvalitet ACTIVE FLOAT hydropneumatisk avlastning, tillval Tillgänglig med fingercrimper eller med valscrimper, samt utan crimper Fällbara varningsskyltar med belysning för säker transport, tillval Fällbara skyddsdukar reducerar transportbredden till 3,0 m eller 3,4 m. Som tillval finns hydraulisk fällning, som manövreras via dubbelverkande hydraulventil. Underhåll och rengöring. Skyddsdukarna kan enkelt fällas helt undan och uppåt. Detta ger utmärkt åtkomst till slåtterbalken och alla servicepunkter vilket underlättar, t ex vid knivbyte. Liksom på alla DISCO slåttermaskiner, finns en integrerad knivlåda med extraknivar. PTO-axlarna har ett smörjintervall på 250 h detta reducerar underhållsbehovet ytterligare. Pendelupphängning ger perfekt markföljning i sidled. Lågt placerad vridpunkt gör att DISCO PROFIL följer marken, inte traktorn. Kompakt trepunktsupphängning ger slåttermaskinen hög markfrigång på vändtegen

16 Steget till proffsnivå. DISCO 3150 F Driftsäkerhet. DISCO frontmonterad slåttermaskin med MAX CUT slåtterbalk för perfekt slåtterarbete. DISCO 3150 F 3,00 m 30 31

17 Kompakt och kraftfull. DISCO 3150 F Frontslåttermaskiner med unik markföljsamhet. Utmärkt slåtterarbete. DISCO 3150 F har nu också MAX CUT teknik. Tunneleffekten säkerställer rent foder med minimal askhalt avgörande för foderproduktion med toppkvalitet. Strängskiva och halvtrumma är standard för att grödan ska läggas i en ren och jämn sträng. För DISCO 3150 F kan man välja antingen justerbar fjäderavlastning eller ACTIVE FLOAT. Kompakt och nära traktorn. Kompakt tillkoppling nära traktorn innebär idealisk följsamhet mot marken och perfekt snittkvalitet. Ulrich Hasler från Allgäu, Tyskland är mycket nöjd med sin DISCO 3150 F. Snittkvaliteten är genomgående mycket bra. Med kompakta mått är den perfekt för de kuperade fälten i regionen. Slåttermaskinen är lätt och följer markkonturerna exakt, utan sneddragning vid sidolut." Eftersom fälten är mycket olika till sin karaktär, skördar Ulrich Hasler vissa fält bara en gång om året, och andra upp till fem gånger om året. Det ställer krav på att tekniken klarar de mest varierande förhållanden. "Höga hastigheter för lågväxande grödor kombinerat med körning i medlut är något som inte alla frontmonterade slåttermaskiner klarar av. För DISCO 3150 F är det en enkel match." DISCO 3150 F är speciellt utformad för att även passa på mindre traktorer. Smart pendelrörelse i sidled. Robust konstruktion. Lågt placerad vridpunkt med smart lutning ger perfekt markföljning. Detta ger rent skördematerial och skonar gräsvallen. DISCO 3150 F erbjuder typisk CLAAS kvalitet. Alla komponenter har samma specifikation på kvalitet och materialstyrka som PROFIL serien

18 Burna slåttermaskiner för höga krav. Burna CONTOUR slåttermaskiner Absolut tillförlitlighet. DISCO CONTOUR burna slåttermaskiner har hög kapacitet och är mycket driftsäkra, oavsett betingelser. DISCO 4000 CONTOUR DISCO 3600 RC CONTOUR DISCO 3600 C CONTOUR DISCO 3600 CONTOUR DISCO 3200 RC CONTOUR DISCO 3200 C CONTOUR DISCO 3200 CONTOUR DISCO 2800 RC CONTOUR DISCO 2800 C CONTOUR DISCO 2800 CONTOUR 3,80 m 3,40 m 3,40 m 3,40 m 3,00 m 3,00 m 3,00 m 2,60 m 2,60 m 2,60 m 34 35

19 Imponerande urval. Burna CONTOUR slåttermaskiner För alla behov. Stabil och kompakt vid transport. Säkerhet och komfort. Med de burna slåttermaskinerna i DISCO CONTOUR serien erbjuder CLAAS en passande maskin för alla. Den slagkraftiga allroundmaskinen förenar kapacitet hos MAX CUT slåtterbalk med andra DISCO fördelar. Mittupphängning ger perfekt markföljning på alla modeller. Transportposition med 120 lutning gör maskinen kompakt och säker på vägen. Slåttermaskinen fälles upp och ihop via en dubbelverkande hydraulkolv, med mjukt anslag och transportlåsning, (mekanisk eller hydraulisk). Traktorns bakaxel blir jämnt belastad för jämn och stabil gång vid vägtransport. Kompakt transportläge ger låg totalhöjd. Kompakt och säker på vägen: För att reducera transporthöjden till lägre än 4,0 m, kan skyddsdukarna vid sidorna på DISCO 4000 CONTOUR fällas in mekaniskt eller hydrauliskt. Under transporten säkras slåtterenheterna med mekanisk eller hydraulisk transportsäkring. För ytterligare säkerhet på väg, finns varningsskyltar med belysning som tillval

20 Inbyggd tillförlitlighet. Burna CONTOUR slåttermaskiner Väl skyddad. Säkerhet på väg och i fält. Alla burna DISCO har mekaniskt påkörningsskydd. Tillkoppling med 15 lutning gör att slåtterenheten viker undan bakåt och uppåt vid påkörning av ett hinder. För återställning av den mekaniska säkringen, räcker det att föraren stannar, backar lite kort och kör vidare framåt. Lutning på 120 i transportposition och tyngdpunkt nära traktorn innebär högsta stabilitet för säkerhet och körkomfort på väg. Mekanisk låsning säkrar maskinen i transportläge. Bästa anpassning efter marken. Robust konstruktion. Högpresterande slåttermaskin en länk i kedjan fram till högre mjölkavkastning. Slåtterenheterna i CONTOUR serien pendlar kring sin tyngdpunkt i mitten, för perfekt följsamhet mot marken. Positionen indikeras med tydliga kontrollpilar. Maskinerna övertygar genom sin stabila konstruktion. Med robusta komponenter är de utmärkt rustade för långa arbetspass. Hydrauliska komponenter skyddas genom att byggas in i ramen. Groiner Milch KG vid Niederrhein i Nordrhein-Westfalen med en besättning på 500 mjölkkor, är liksom alla mjölkproducenter beroende av hög kvalitet på fodret. En av delägarna, Felix Streuff, säger: En del av våra fält är väldigt ojämna med många diken. Slåtterbalken MAX CUT slår väldigt rent även vid reducerat PTO-varvtal (850 rpm). Han kör slåtterkombinationen DISCO 3200 FC PROFIL + DISCO 3600 C CONTOUR och är mycket nöjd med markföljning och snittkvalitet. "Utan tvekan har det stor betydelse för kvaliteten på fodret, vilket i sin tur definitivt ökade gårdens mjölkproduktion förra året" säger han

21 Flexibel allround-maskin. Burna CONTOUR slåttermaskiner Med crimper. Alla CONTOUR burna slåttermaskiner finns tillgängliga med fingercrimper eller valscrimper, alternativt utan crimper, med arbetsbredder upp till 3,40 m. Ordning i maskinhallen. Som tillval finns ett parkeringsstöd, med eller utan hjul. I trånga utrymmen är parkeringsstödet med hjul perfekt, då slåttermaskinen kan förflyttas även utan traktor. Arbete i sluttningar. Fördelar. ACTIVE FLOAT avlastning skonar inte bara marken, utan minimerar även sidokrafterna i sluttningar. Drivlinan har också optimerats för slåtterarbeten i sluttningar. Underhåll och rengöring. Skyddsdukarna kan enkelt fällas helt undan och uppåt. Detta ger utmärkt åtkomst till slåtterbalken och alla servicepunkter, vilket underlättar t ex vid knivbyte. Liksom på alla DISCO slåttermaskiner, finns en integrerad knivlåda med extraknivar. PTO-axlarna har ett smörjintervall på 250 h detta reducerar underhållsbehovet ytterligare. MAX CUT för högsta snittkvalitet ACTIVE FLOAT hydropneumatisk avlastning Tillgänglig med fingercrimper eller med valscrimper, samt utan crimper Inställbara kopplingsbultar för lyftarmarna, dubbla guideskenor och KENNFIXX -hydraulanslutningar för bekväm tillkoppling Påkörningsskydd Väl synlig höjdindikering Hydrauliskt transportlås (tillval) Varningsskyltar med belysning (tillval) Svängbara strängskivor (tillval) Parkeringsstöd (tillval) 40 41

22 Bästa slåtterarbete med MAX CUT. Sidoburna slåttermaskiner Hög kapacitet och lågt efektbehov. Liksom de stora slåttermaskinerna arbetar de sidoburna från CLAAS med avancerad teknik. MAX CUT finns nu tillgänglig med arbetsbredd ner till 2,60 m. DISCO 3550 DISCO 3150 C DISCO 3150 DISCO 2750 RC DISCO 2750 C DISCO ,40 m 3,00 m 3,00 m 2,60 m 2,60 m 2,60 m 42 43

23 Redo för skörd. Sidoburna slåttermaskiner Kompakt transportläge. Konstant avlastning. Vridpunktens läge gör att slåttermaskinen i transportläge är knappt bredare än traktorn. Tyngdpunkten nära traktorn ger mycket god transport-stabilitet. Automatisk mekanisk transportsäkring. Avlastningen av slåttermaskinen sker med kraftiga spiralfjädrar, som justeras utan verktyg. En del av maskinens vikt överföres till traktorn och genom fjädrarnas placering avlastas knivbalkens hela längd. Anpassningsbar. Mekaniskt påkörningsskydd. Med justerbara kopplingsbultar anpassas maskinen till traktorns spårvidd. Hela arbetsbredden kan utnyttjas och optimal överlappning kan ställas in vid kombination med frontmonterad slåttermaskin. Kopplingsbultarna placeras i olika höjder för enkel tillkoppling. När det fjäderbelastade mekaniska påkörningsskyddet har löst ut, räcker det att föraren stannar, backar lite kort och sedan kör vidare framåt. Slåttermaskinen drivs med elastiska kilremmar. Dessa fångar effektivt upp lasttoppar och ger konstant kraftöverföring. Skyddsdukarna kan enkelt fällas helt undan och uppåt. Detta ger utmärkt åtkomst till slåtterbalken och alla servicepunkter. För din säkerhet finns det fasta och bestämda upphängningsplatser på slåttermaskinen för alla tillkopplingsdon, som t ex kablar, PTO-axel och hydraulslangar

24 Stort urval. Sidoburna slåttermaskiner Valscrimper. DISCO 2750 RC med valscrimper passar bra till bladrika grödor. Fingercrimper. För att reducera torkningstiden kan slåttermaskiner upp till 3,0 m arbetsbredd fås med fingercrimper. Dessa maskiner utrustas med huven från DISCO CONTOUR för bättre bearbetning och spridning över hela bredden. Platsbesparande. Vi har lyssnat noggrant på kunders önskemål. Strängformartallrikar. Burna slåttermaskiner i 50-serien kan fås med ett parkeringsstöd (tillval), för bästa utnyttjande av utrymmet i maskinhallen. På sidoburna slåttermaskiner utan crimper finns det nu vändtegsbegränsare, som tillval. Denna aktiveras med wire, maskinen bromsas in mjukt och ställes i vändtegsläge. Alla maskiner kan fås med tallrikar för önskad form av sträng

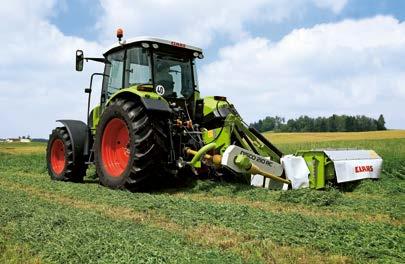

25 Kvalitet, helt enkelt. Burna slåttermaskiner med Inlinebalk Lägre investering, samma kvalitet. För deltidslantbrukare och mindre verksamheter kan bästa valet vara en enklare slåttermaskin. CLAAS produktprogram innefattar passande alternativ med tekniskt tillförlitliga basfunktioner. DISCO 290 DISCO 250 DISCO 210 / 210 RC 2,85 m 2,45 m 2,10 m 48 49

26 Robust slåtterteknik. Burna slåttermaskiner med Inlinebalk CLAAS Inlinebalk. Viktavlastning. Inlinebalken av högkvalitativt stål är mycket robust. Väl dimensionerade kuggdrev och kraftiga kullager garanterar hög driftsäkerhet och lång livslängd. Slåtterbalkens undersida är utformad på ett sätt som motverkar att smuts ansamlas. Slåtterbalken är avfjädrad med två spiralfjädrar som samverkar för att hålla ett jämnt marktryck över hela arbetsbredden. Konstant tryckavlastning och optimal markföljning vid alla förhållanden, resulterar i lägre friktion mot marken, skonsamhet mot gräsvallen och bästa snittkvalitet. Rena strängar. Tillval. Strängformaren skapar plats för ett körspår mellan den kvarstående grödan och den lagda strängen.nästa kördrag blir exakt anpassat till full skärvidd utan risk att traktorns hjul smutsar ner grödan i strängen. Drivning. Vid lång användning per säsong och vid sandig eller stenig mark, kan slåtterbalken skyddas med slitmedar för längre livslängd. Som tillval finns släpskor för 30 mm högre stubb, för flexibel anpassning till olika grödor eller markförhållanden. Enkel lyftteknik. En hydraulkolv både lyfter och sänker slåtterbalken vid vändtegen, samt svänger den till transportposition. Horisontell parallell lyft gör att maskinen sänks jämnt över hela bredden och att marktrycket hålles jämnt, vilket resulterar i bästa snittkvalitet och rent foder. Påkörningsskydd. Vid påkörning av ett hinder, utlöser överbelastningsskyddet omedelbart och slåtterbalken skyddas mot skador. Föraren stannar, backar lite kort för återställning och kan direkt köra vidare. Remdrift säkerställer jämn överföring av kraft utan spetsbelastningar, vilket är skonsamt både för traktor och maskin. En indikator visar tydligt remspänningen, som enkelt kan justeras

27 Får jobbet gjort. Burna slåttermaskiner med Inlinebalk Transportsäkring. Slåttermaskinen kan fällas upp för transport via en enkelverkande hydraulkolv. Mekanisk transportsäkring säkrar maskinen i låst läge. Centrerad vridpunkt för minimal transportbredd. Trepunktstillkoppling. Maskinens tillkopplingspunkter för traktorns lyftarmar är justerbara för bästa anpassning till traktorns spårvidd och för att kunna utnyttja maskinens fulla arbetsbredd. Den öppna U-ramen ger gott om utrymme för PTO-axelns rörelser. Skonsam crimper. DISCO 210 RC har två valsar med V-format ingrepp och fjäderbelastad anordning som skydd mot främmande föremål och överbelastning. Anspänning och avstånd mellan valsarna kan förinställas i förhållande till aktuell gröda. Strängplåtarna kan justeras utan verktyg för bästa strängform och rent foder. Enkelt servicearbete. Drivningens komponenter kan enkelt demonteras för underhåll. Skyddsdukarna kan enkelt fällas helt undan, för bästa åtkomst till alla servicepunkter. Inbyggd verktygslåda med gott om plats för allt det nödvändiga, som t ex knivblad

28 Effektivitet på två hjul. Bogserade slåttermaskiner Med bra grepp. Liksom de burna slåttermaskinerna, övertygar de bogserade DISCO med tekniska finesser och hög avverkning. DISCO 3600 TRC CONTOUR DISCO 3600 TC CONTOUR DISCO 3200 TRC CONTOUR DISCO 3200 TC CONTOUR DISCO 3200 TC AUTOSWATHER DISCO 3150 TRC DISCO 3150 TC DISCO 3150 TC FLAPGROUPER 3,40 m 3,40 m 3,00 m 3,00 m 3,00 m 3,00 m 3,00 m 3,00 m 54 55

29 Flexibel. Bogserade CONTOUR slåttermaskiner med centrumdrag Fördelar. Bogserade DISCO slåttermaskiner med centrumdrag erbjuder massor av slagkraft för hög avverkning och perfekt skördearbete. DISCO fördelar: MAX CUT för högsta snittkvalitet ACTIVE FLOAT hydropneumatisk avlastning Fällbara skyddsdukar för enkel åtkomst till knivbalk och servicepunkter Kan väljas med fingercrimper eller med valscrimper Olika alternativ av strängplåtar att välja på Utnyttja hela arbetsbredden. Med en kombination av två dubbelverkande kolvar kan slåttermaskinen svängas åt båda hållen med hjälp av dragbommen. Den ena kolven fungerar som låsanordning för att stabilisera slåtterenheten. Med dragbomsjusteringen kan man utan verktyg anpassa bogserade DISCO slåttermaskiner till alla traktorer och spårbredder. Hela arbetsbredden kan då nyttjas fullt ut på båda sidor. Synnerligen bekvämt. Inställning av önskad stubbhöjd sker steglöst mellan 30 mm och 70 mm med en vev på slåttermaskinens framsida. För att slåtterbalken ska skyddas mot påkörningsskador kan de bogserade slåttermaskinerna svängas bakåt och uppåt. Bra grepp. Stora däck, 380/55 R 17 på DISCO 3600 TRC och TC, 340/ PR på modellerna DISCO 3200 TRC, TC och TC AUTOSWATHER skonar marken maximalt och ger högsta stabilitet vid arbete i sluttningar, på vändtegar och under transport. Transporthastigheter på upp till 40 km/h med en markfrigång på 50 cm. Full flexibilitet. DISCO 3200 TC AUTOSWATHER. Mattenheten för strängsammanläggning övertygar: I kombination med frontmonterad DISCO slåttermaskin lägges en arbetsbredd på 6,0 m i en kompakt sträng. Tvärmattan drivs med ett integrerat hydraulsystem. Med separat manöverpanel kan mattans hastighet regleras steglöst. För att undvika felaktig användning stängs mattan automatiskt av vid lyft och slås på vid nedsänkning. Mattenheten lyfts parallellt med marken, vilket ger fullgod markfrigång på vändtegen. Flexibel: Dragbommen kan enkelt anpassas till olika traktorer (tillval)

30 Bogserad och tillförlitlig. Bogserade slåttermaskiner med sidodrag Slåtterbalk med MAX CUT teknik. MAX CUT slåtterbalk säkerställer högsta foderkvalitet under alla skördeförhållanden. Ställbar stubbhöjd. Stubbhöjden kan ställas in steglöst mellan 30 mm och 70 mm med en vev. Inställd höjd kan avläsas på en skala. Perfekt strängform. Två ställbara strängplåtar styr materialet till en ren sträng. Komplett program. Kraftiga avlastningsfjädrar. Parallellogram-konstruktion. Bogserade DISCO 3150 TRC och 3150 slåttermaskiner med sidodrag har arbetsbredd på 3,0 m och är utrustade med fingercrimper eller valscrimper. Avlastning av slåttermaskinen kan anpassas med spiralfjädrar efter skördeförhållandena. Gräsvallen skonas och fodrets kvalitet säkras. Med parallellogram-upphängningen kan slåttermaskinen svänga bakåt och uppåt. Knivbalken skyddas genom att den lyfts över hindret

31 Dubbelsträng till JAGUAR. Nu med MAX CUT. Bogserade slåttermaskiner med sidodrag Slåtterskörd med DISCO FLAPGROUPER har blivit normgivande i den här regionen, förklarar Christophe Bernigaud: "I Frankrike är det tillåtet att köra på väg med maskiner över 3,0 m. En fördel för JAGUAR med pickup. Det har blivit vanligt att lägga dubbelsträng direkt, som sedan tas upp med pickup. Minimalt antal överfarter, maximal kapacitet med JAGUAR. Sommartid har vi betesdrift och på vintern utfodrar vi med ensilage, hö och en del majs. Det vi behöver är maskiner som ger hög snittkvalitet, ett rent foder och har hög kapacitet." En nöjd kund. Christophe Bernigaud är lantbrukare i den franska regionen Charolais-Brionnais, med en besättning på ca 150 djur. DISCO 3150 TC FLAPGROUPER. DISCO komfort. Hydrauliskt svängbara strängplåtar bakom crimpern styr materialet till en jämn sträng. I nästa kördrag bildas då en dubbelsträng som är ca 3,2 m bred, passande för att tas upp med JAGUAR (3,8 m pickup). Liksom alla bogserade DISCO slåttermaskiner, är också DISCO 3150 TC FLAPGROUPER utrustad med de speciella DISCO fördelarna: MAX CUT slåtterbalk med snabblås för knivar och SAFETY LINK Crimper med stålfingrar och ställbar bearbetningsgrad Fritt rörlig bygel för tillkoppling på traktorns lyftarmar Ingångsväxellådan kan kopplas om, mellan PTO-varvtal 540 rpm eller rpm PTO-axel med 250 timmar smörjintervall och vidvinkelknutar Stubbhöjdsinställning med tydlig skala Anliggningstryck justeras enkelt utan verktyg med kraftiga spiralfjädrar Dubbel vinkelväxel för optimal manövrering Charolais-rasens hembygd. Rasen Charolais kommer från regionen Charolais-Brionnais i Frankrike, och används mest för köttproduktion. Smidigt mellan fälten. Christophe Bernigaud är imponerad av tekniken. Trots sin storlek är slåttermaskinen snabbt och enkelt hopfälld för bekväm och säker transport på väg

32 Projekt "Wildretter". Projekt "Wildretter" Varje år på våren. Speciellt under månaderna april-juni när vallskörden påbörjas och vilda djur har ungar, är de utsatta för stor risk. Ungarnas instinkt vid fara är att trycka mot marken och det blir svårt att upptäcka dem. Det är viktigt att skydda viltet, inte enbart för att undvika lidande utan också för att säkerställa hög hygienisk kvalitet på fodret och därmed lönsamheten i djurbesättningen. Dessutom är det en traumatisk upplevelse för den som är förare när ett djur skadas vid skörden. Vad kan vi göra åt detta? Det finns ett antal olika sätt att skydda vilda djur vid skördearbete. Vissa är baserade på att skrämma iväg djuren med ljus eller ljud, t ex på kvällen före planerad skörd. Man kan också börja skörda i mitten av fältet och arbeta utåt mot sidorna, för att viltet ska kunna komma undan. Goda resultat har uppnåtts genom att helt enkelt gå genom fältet på ett antal ställen före påbörjad skörd. Detta kräver tid och personal, och är därmed kostsamt. Dessa olika metoder är heller inte verksamma på alla vilda djur, eller djur vid en viss ålder. Mera effektiva och tillförlitliga metoder behövs. CLAAS tar initiativ. I samarbete med isa industrieelektronik GmbH, Deutschen Zentrum für Luft- und Raumfahrt e. V. (DLR) samt Technischen Universität München har CLAAS utvecklat innovativa och praktiska lösningar för att upptäcka vilda djur speciellt rådjurskid i växande gröda. Kameror som arbetar med infrarött ljus scannar terrängen, och kan med stor träffsäkerhet upptäcka kroppsvärmen från vilda djur, även när de döljer sig i grödan. Systemet är mest effektivt tidigt på morgonen eller sent på kvällen, när omgivande temperatur är relativt låg. Projektet "Wildretter" fick pris för forskning kring viltskydd på SIMA utställningen Vid oväsen eller annat tecken på fara, gömmer sig rådjurskid i grödan. CLAAS har redan från start engagerats tillsammans med andra partners i projektet

33 För din trygghet. CLAAS Service & reservdelar. CLAAS Service & reservdelar Dina krav räknas. ORIGINAL reservdelar och tillbehör. Alltid den senaste tekniken. Från Hamm till hela världen. Du kan lita på oss vi finns där när du behöver oss. Överallt. Snabbt. Pålitligt. Vid behov dygnet runt. Med exakt den lösning som din maskin och din verksamhet kräver. För din trygghet. 100 % driftsäkerhet. CLAAS ORIGINAL reservdelar garanterar högsta driftsäkerhet. Producerade enligt senaste tillverkningsteknik med noggranna och kontinuerliga kvalitetskontroller för perfekt passform i varje detalj. För din trygghet. Särskilt anpassat till din maskin: passande reservdelar, högkvalitativa serviceprodukter och praktiska tillbehör. Använd vårt omfattande produktsortiment där vi sammanställer exakt den lösning som din maskin behöver för 100 % tillförlitlighet. För din trygghet. Alltid snabbt på plats. Ett tätt servicenät och personlig kontakt gör att du alltid kan nå oss alltifrån säljare till teknisk rådgivning och kundtjänst. För din trygghet. CLAAS partners tillhör de mest effektiva företagen inom lantbruksteknik i hela världen. Teknikerna är högkvalificerade och utrustade med special- och diagnosverktyg. CLAAS Service står för ett högkvalitativt arbetssätt som uppfyller dina förväntningar vad gäller kompetens och tillförlitlighet fullt ut. För din trygghet. Vårt centrala reservdelslager levererar samtliga ORIGINAL reservdelar snabbt och tillförlitligt över hela världen. Din CLAAS partner på plats förser dig snabbt med lösningen: För din skörd och för din verksamhet. För din trygghet. CLAAS Parts Logistics Center i Hamm, Tyskland, har ett reservdelslager med olika artiklar på mer än 00 m 2 yta

34 En gång DISCO, alltid DISCO. DISCO FRC MOVE 3600 FC MOVE 3600 F MOVE 3200 FRC MOVE 3200 FC MOVE 3200 F MOVE 3600 FRC PROFIL 3600 FC PROFIL 3600 F PROFIL 3200 FRC PROFIL 3200 FC PROFIL 3200 F PROFIL 3150 F 4000 CONTOUR 3600 RC CONTOUR 3600 / 3600 C CONTOUR 3200 RC CONTOUR 3200 / 3200 C CONTOUR 2800 RC CONTOUR 2800 / 2800 C CONTOUR C RC 2750 C RC 210 Frontslåttermaskiner Burna mittupphängda slåttermaskiner Sidoburna slåttermaskiner Burna slåttermaskiner med Inlinebalk Mått och vikt Arbetsbredd m 3,40 3,40 3,40 3,00 3,00 3,00 3,00 3,40 3,40 3,00 3,00 3,00 3,00 3,80 3,40 3,40 3,00 3,00 2,60 2,60 3,40 3,00 3,00 2,60 2,60 2,60 2,85 2,45 2,10 2,10 Tillkoppling, kategori II II II II II II II II II II II II II III III II/III III II/III II II II II II II II II II II II II PTO-varvtal rpm / 540 (460) / 540 (460) / 540 (460) 540 (460) 540 (460) 540 (460) Transportbredd m 3,40 3,40 3,40 3,00 3,00 3,00 3,40 3,40 3,40 3,00 3,00 3,00 3,00 Transporthöjd m 3,90 3,57 3,57 3,19 3,19 2,86 2,86 3,87 3,70 3,70 3,29 3,29 3,29 3,40 3,00 2,65 2,65 Vikt (beroende på crimper) ca kg / / / Slåtterbalk MAX CUT slåtterbalk 2 ACTIVE FLOAT avlastning Tallrikar (2 knivar per tallrik) Snabblås för knivar Crimper Crimpervarvtal rpm / / / / / / / Hydraulik Hydraulventiler 1 ev (+1 dv ev 3 ) (1 dv ev 3 ) 1 x dv 5 1 x dv 5 (+ 1 x ev 3 ) 1 x ev (+1dv 4 +1 ev 3 ) Utrustning Skyddsdukar på sidorna hydr. fällbara Bredspridare / / / Justerbara strängplåtar / / / Yttre strängtallrik (2 x) (1 x) (2 x) (1 x) (1 x) / / / Höga släpskor (30 mm) Släpskor för extra hög stubb (60 mm) Slitmedar Balksäkring (förstärkt balkskydd) / / / Varningsskyltar med belysning Dubbelspegel Hydrauliskt transportlås Mekaniskt påkörningsskydd 1 C = Crimper RC = Roller Crimper Ingen beteckning = utan Crimper F = front T = bogserad 2 Standardstubbhöjd 40 mm (steglös, justerbar, mm) 3 1 x ev krävs vid tillval, ACTIVE FLOAT 4 1 x dv för manövrering av fällbara skyddsdukar 5 Med flytläge 6 Fällbar CLAAS strävar hela tiden efter att anpassa alla produkter för att allt bättre möta marknadens krav. Vi förbehåller oss rätten att när som helst ändra tekniska specifikationer. Information och illustrationer ska uppfattas som ungefärliga och kan innehålla utrustningsvarianter som inte ingår som standard. Denna broschyr har tryckts för global användning. När det gäller teknisk utrustning hänvisas till prislistan hos närmaste CLAAS-återförsäljare. På vissa bilder har delar av skyddsutrustningen tagits bort. Detta har gjorts enbart för att bättre tydliggöra funktionen och får inte ske på eget bevåg, eftersom det kan medföra risk för skador. I den mån demontering får ske, hänvisas till respektive anvisningar i instruktionsboken. 66 Standard Tillval Ej tillgängligt Standard Tillval Ej tillgängligt

35 3600 TRC CONTOUR 3600 TC CONTOUR 3200 TRC CONTOUR 3200 TC CONTOUR 3200 TC AUTOSWATHER 3150 TRC 3150 TC 3150 TC FLATGROUPER Bogserade slåttermaskiner med centrumdrag CONTOUR Bogserade slåttermaskiner med sidodrag 3,40 3,40 3,00 3,00 3,00 3,00 3,00 3,00 II II II II II II II II / 540 (460) / 540 (460) / 540 (460) 3,40 3,40 3,00 3,00 3,00 3,00 3,00 3, / / / x ev + 1 x dv (+ 1 x ev 3 ) 2 x ev + 1 x dv (+ 1 x ev 3 ) 1 x ev + 1 x dv Skörda säkrare och bättre. claas.se KE LC 0119
