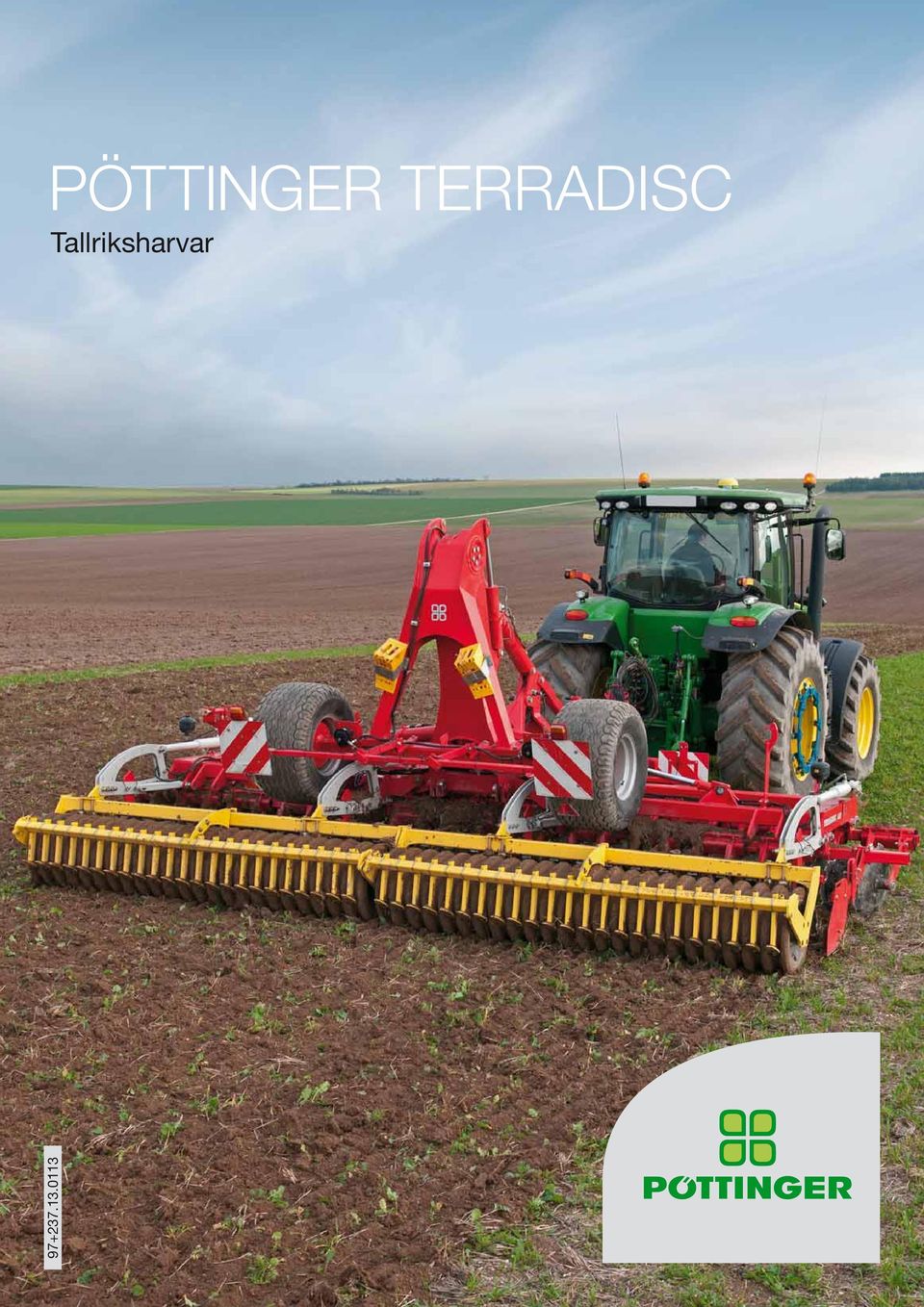

1 PÖTTINGER TERRADISC Tallriksharvar

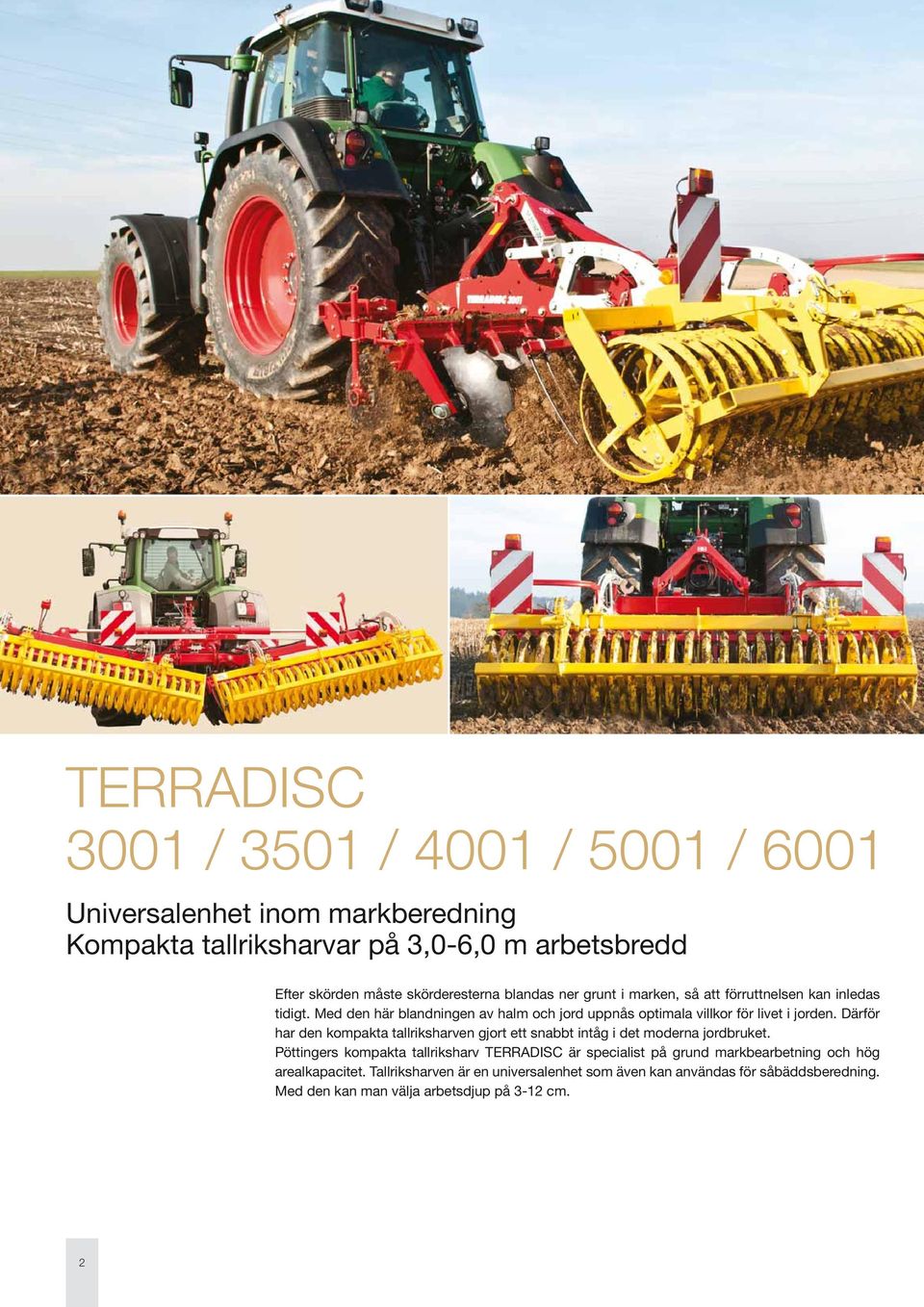

2 TERRADISC 3001 / 3501 / 4001 / 5001 / 6001 Universalenhet inom markberedning Kompakta tallriksharvar på 3,0-6,0 m arbetsbredd Efter skörden måste skörderesterna blandas ner grunt i marken, så att förruttnelsen kan inledas tidigt. Med den här blandningen av halm och jord uppnås optimala villkor för livet i jorden. Därför har den kompakta tallriksharven gjort ett snabbt intåg i det moderna jordbruket. Pöttingers kompakta tallriksharv TERRADISC är specialist på grund markbearbetning och hög arealkapacitet. Tallriksharven är en universalenhet som även kan användas för såbäddsberedning. Med den kan man välja arbetsdjup på 3-12 cm. 2

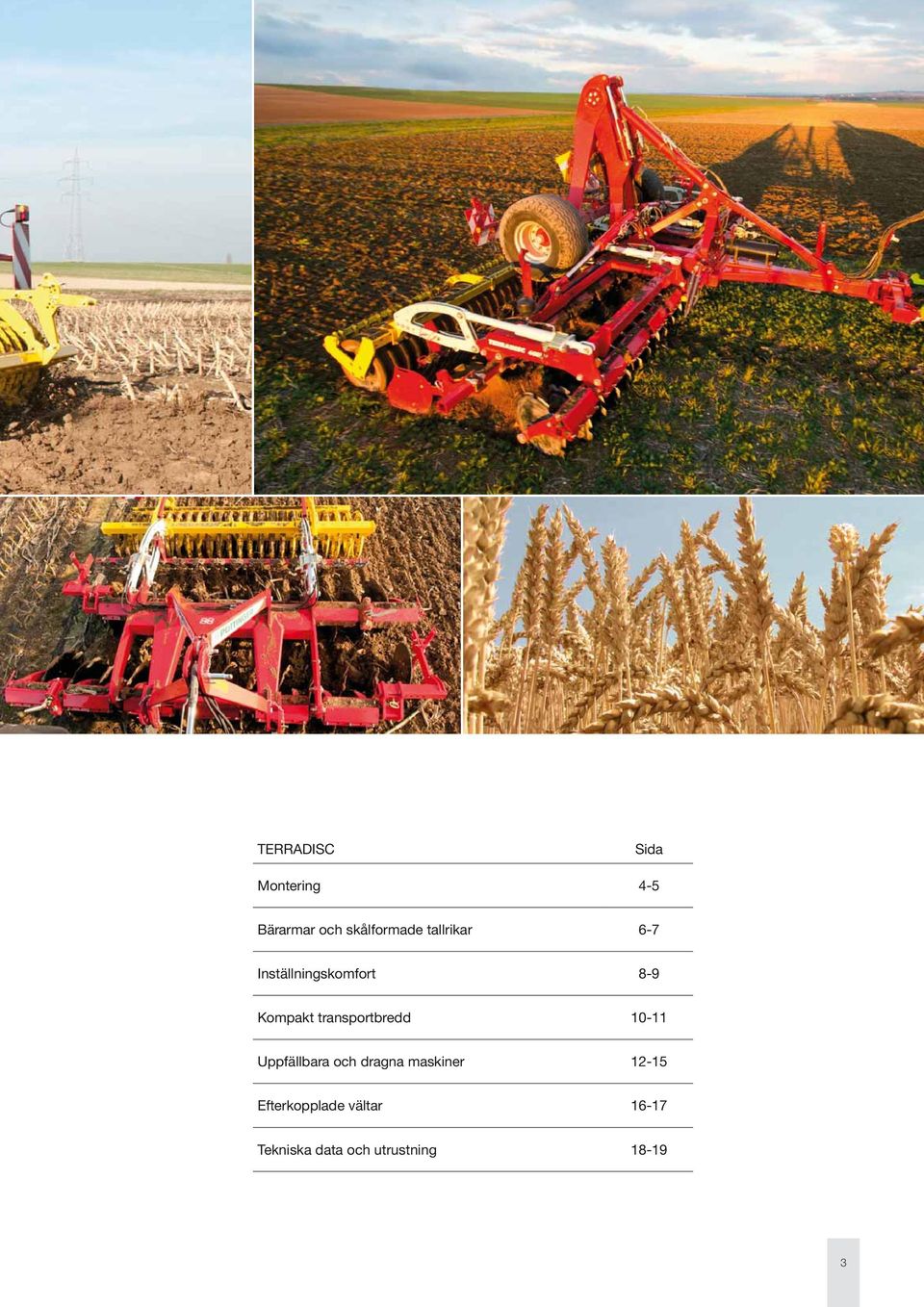

3 TERRADISC Sida Montering 4-5 Bärarmar och skålformade tallrikar 6-7 Inställningskomfort 8-9 Kompakt transportbredd Uppfällbara och dragna maskiner Efterkopplade vältar Tekniska data och utrustning

4 TERRADISC Stela kompakta tallriksharvar Den öppna ramkonstruktionen möjliggör en utmärkt överblick över samtliga verktyg från förarstolen. En jämn bearbetningshorisont med bästa möjliga blandningsbeteende är kravet i verkligheten. Därför har Pöttinger optimerat förhållandet mellan tallrikarnas form, storlek, ställbar vinkel och fläns. Resultatet: lättdragen, perfekt neddragning, bästa möjliga smulning och blandning av jorden. TERRADISC Arbetsbredd Tallrikar Tallriksdiameter Effektbehov från ,0 m cm 70 kw/95 hk ,5 m cm 85 kw/115 hk ,0 m cm 100 kw/135 hk Alla data med förbehåll för eventuella fel 4

5 Stabil och flexibel Perfekt montering på alla traktorer TERRADISC monteringsfäste ger fler möjligheter till koppling. Därigenom är en exakt anpassning till alla traktorburna lyftanordningar möjlig. Inom traktorsegmentet upp till 200 hk finns det graverande skillnader i monteringsgeometrin. Olika kopplingsmöjligheter säkerställar en bra neddragning och tillräcklig frigång. Den kompakta ramen är ett viktigt kännetecken för den traktorburna kompakta tallriksharven TERRADISC. Den första tallriksserien sitter väldigt nära traktorn, vilket är gynnsamt för tyngdpunkten. Tre monteringshöjder för lyftarmarna med vändbara lyftarmsenheter, kategori 2/bredd 2. När det gäller monteringsfästets lutning finns det två lägen att välja mellan och med tre toppstångspositioner möjliggörs en optimerad anpassning till alla traktorer. Det övre toppstångsfästet är ett avlångt hål som används vid särskilt ojämna ytor. Monteringsfästets lutning i två lägen Tre toppstångspositioner, det övre som avlångt hål Tre monteringshöjder för lyftarmarna Den kompakta korta konstruktionen garanterar en lugn och stabil styrning av maskinen. Den öppna ramkonstruktionen ger perfekt sikt över båda tallriksraderna från traktorstolen. 5

6 TERRADISC Underhållsfri lagring av tallrikarna Höga hastigheter och arbetsdjup ner till 12 cm innebär en hög belastning på tallrikarnas lager. Pöttinger använder sig därför av högkvalitativa lager som har en lång livslängd. De båda tallriksraderna är inställda i en idealisk vinkel i förhållande till varandra. Det ger ett optimalt arbete vid olika jordtyper, arbetsdjup och hastigheter. De specialla tvåradiga snedställda kullagren har hämtats från entreprenadmaskinsindustrin. Därför garanteras robusthet och tillförlitlighet. Stötar fångas upp perfekt. Lagret är permanentsmort och det krävs inget underhållsarbete. Kassettätningen håller helt tätt runt kullagret. Ett metallskydd skyddar kassettätningen extra utåt. 6

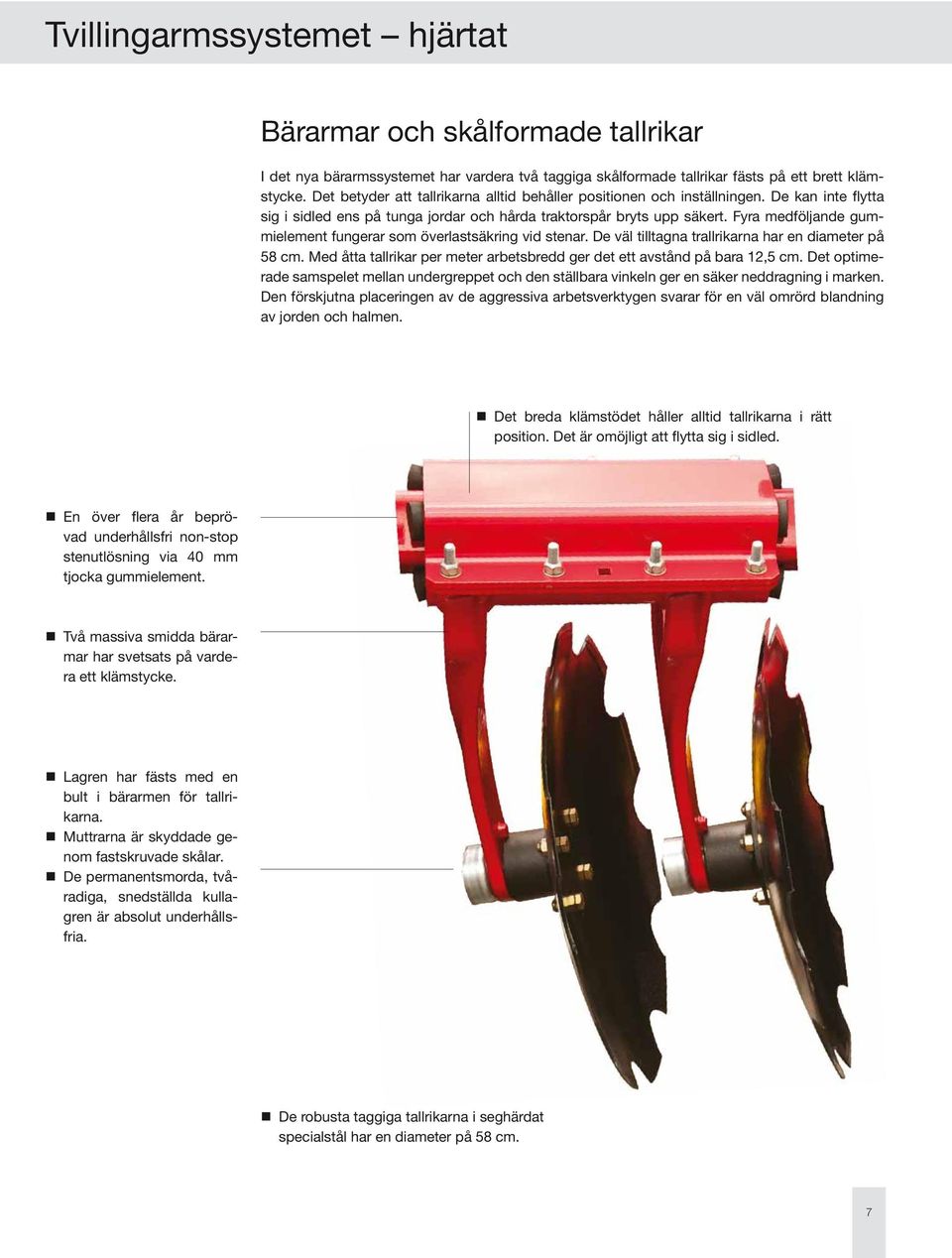

7 Tvillingarmssystemet hjärtat Bärarmar och skålformade tallrikar I det nya bärarmssystemet har vardera två taggiga skålformade tallrikar fästs på ett brett klämstycke. Det betyder att tallrikarna alltid behåller positionen och inställningen. De kan inte flytta sig i sidled ens på tunga jordar och hårda traktorspår bryts upp säkert. Fyra medföljande gummielement fungerar som överlastsäkring vid stenar. De väl tilltagna trallrikarna har en diameter på 58 cm. Med åtta tallrikar per meter arbetsbredd ger det ett avstånd på bara 12,5 cm. Det optimerade samspelet mellan undergreppet och den ställbara vinkeln ger en säker neddragning i marken. Den förskjutna placeringen av de aggressiva arbetsverktygen svarar för en väl omrörd blandning av jorden och halmen. Det breda klämstödet håller alltid tallrikarna i rätt position. Det är omöjligt att flytta sig i sidled. En över flera år beprövad underhållsfri non-stop stenutlösning via 40 mm tjocka gummielement. Två massiva smidda bärarmar har svetsats på vardera ett klämstycke. Lagren har fästs med en bult i bärarmen för tallrikarna. Muttrarna är skyddade genom fastskruvade skålar. De permanentsmorda, tvåradiga, snedställda kullagren är absolut underhållsfria. De robusta taggiga tallrikarna i seghärdat specialstål har en diameter på 58 cm. 7

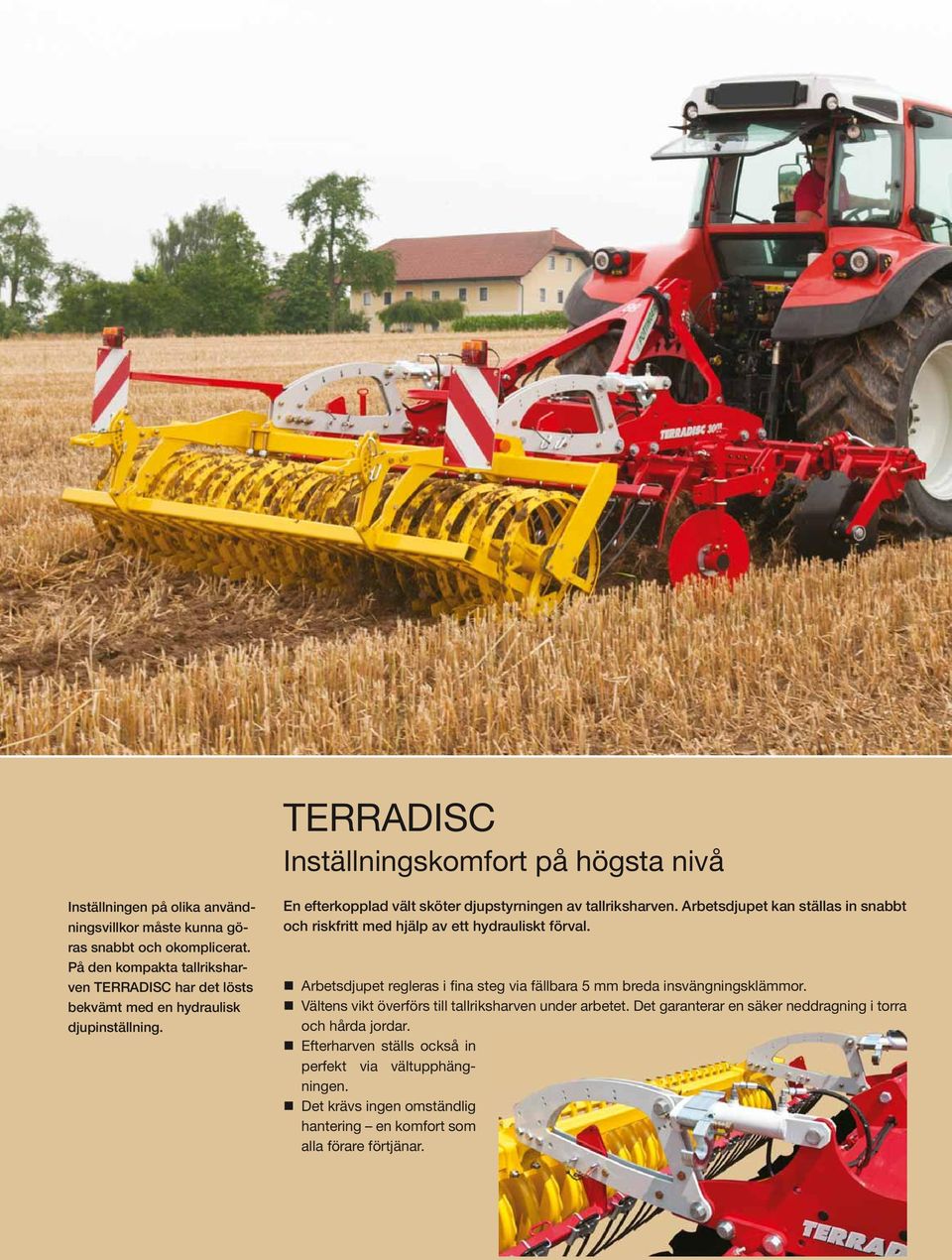

8 TERRADISC Inställningskomfort på högsta nivå Inställningen på olika användningsvillkor måste kunna göras snabbt och okomplicerat. På den kompakta tallriksharven TERRADISC har det lösts bekvämt med en hydraulisk djupinställning. En efterkopplad vält sköter djupstyrningen av tallriksharven. Arbetsdjupet kan ställas in snabbt och riskfritt med hjälp av ett hydrauliskt förval. Arbetsdjupet regleras i fina steg via fällbara 5 mm breda insvängningsklämmor. Vältens vikt överförs till tallriksharven under arbetet. Det garanterar en säker neddragning i torra och hårda jordar. Efterharven ställs också in perfekt via vältupphängningen. Det krävs ingen omständlig hantering en komfort som alla förare förtjänar. 8

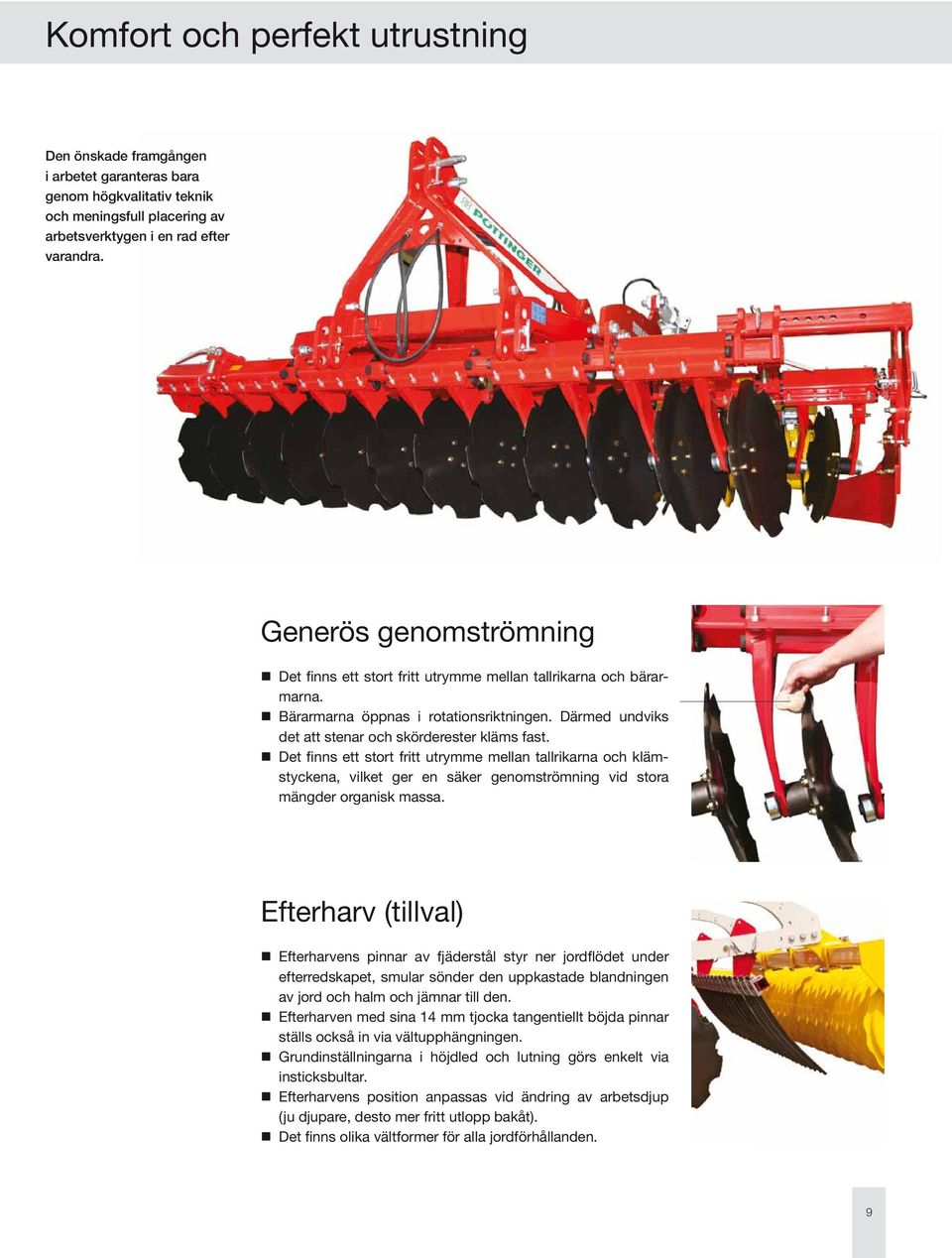

9 Komfort och perfekt utrustning Den önskade framgången i arbetet garanteras bara genom högkvalitativ teknik och meningsfull placering av arbetsverktygen i en rad efter varandra. Generös genomströmning Det finns ett stort fritt utrymme mellan tallrikarna och bärarmarna. Bärarmarna öppnas i rotationsriktningen. Därmed undviks det att stenar och skörderester kläms fast. Det finns ett stort fritt utrymme mellan tallrikarna och klämstyckena, vilket ger en säker genomströmning vid stora mängder organisk massa. Efterharv (tillval) Efterharvens pinnar av fjäderstål styr ner jordflödet under efterredskapet, smular sönder den uppkastade blandningen av jord och halm och jämnar till den. Efterharven med sina 14 mm tjocka tangentiellt böjda pinnar ställs också in via vältupphängningen. Grundinställningarna i höjdled och lutning görs enkelt via insticksbultar. Efterharvens position anpassas vid ändring av arbetsdjup (ju djupare, desto mer fritt utlopp bakåt). Det finns olika vältformer för alla jordförhållanden. 9

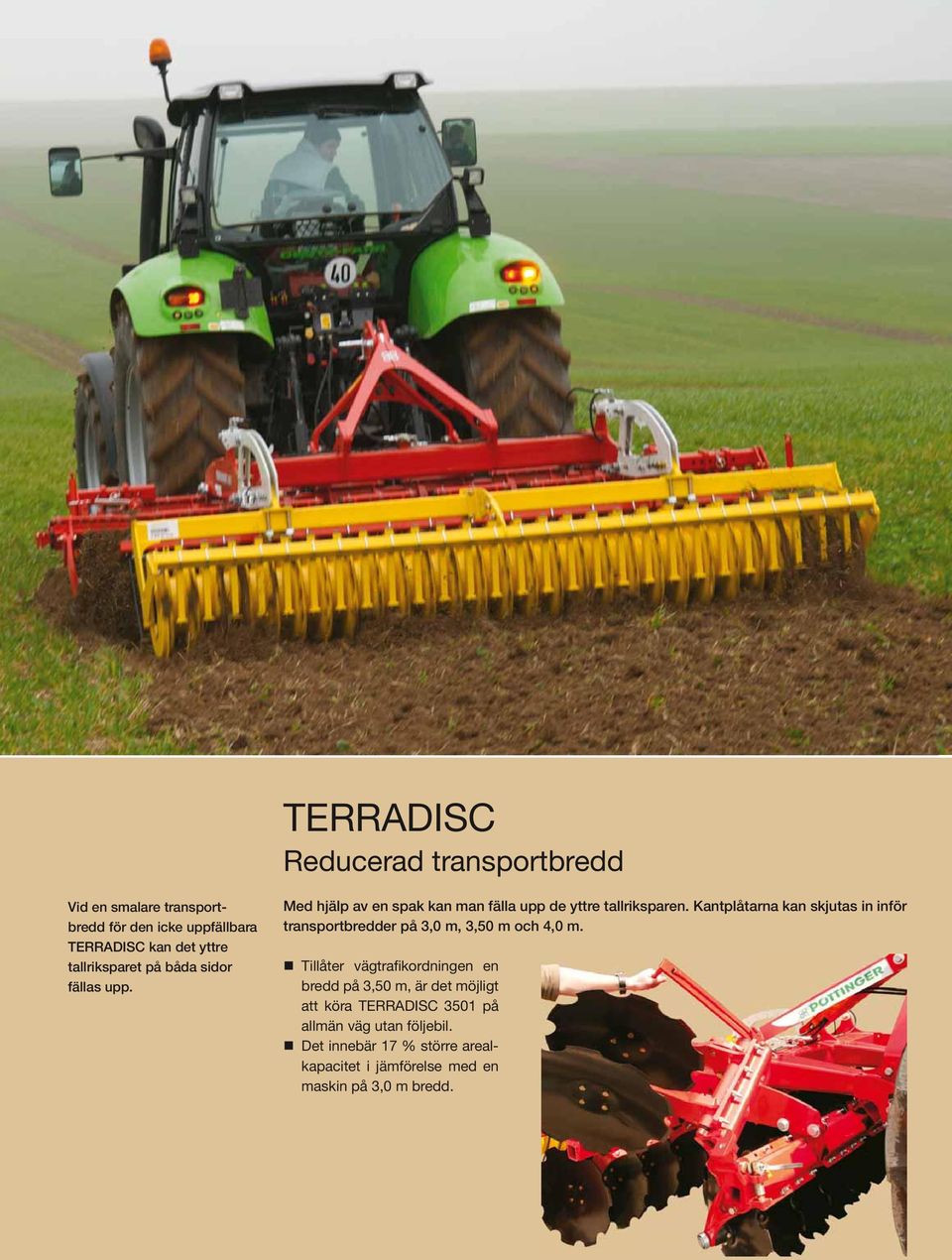

10 TERRADISC Reducerad transportbredd Vid en smalare transportbredd för den icke uppfällbara TERRA DISC kan det yttre tallriksparet på båda sidor fällas upp. Med hjälp av en spak kan man fälla upp de yttre tallriksparen. Kantplåtarna kan skjutas in inför transportbredder på 3,0 m, 3,50 m och 4,0 m. Tillåter vägtrafikordningen en bredd på 3,50 m, är det möjligt att köra TERRADISC 3501 på allmän väg utan följebil. Det innebär 17 % större arealkapacitet i jämförelse med en maskin på 3,0 m bredd. 10

11 Kompakt konstruktion Kantplåtar som standard För att få en jämn arbetsbild är de i flera steg ställbara kantplåtarna standard på båda sidor. Ställbara yttre tallrikar På både den vänstra och den högra sidan är de yttre skålformade tallrikarna ställbara i djupled. Därmed är alltid en perfekt anslutningskörning möjlig. 11

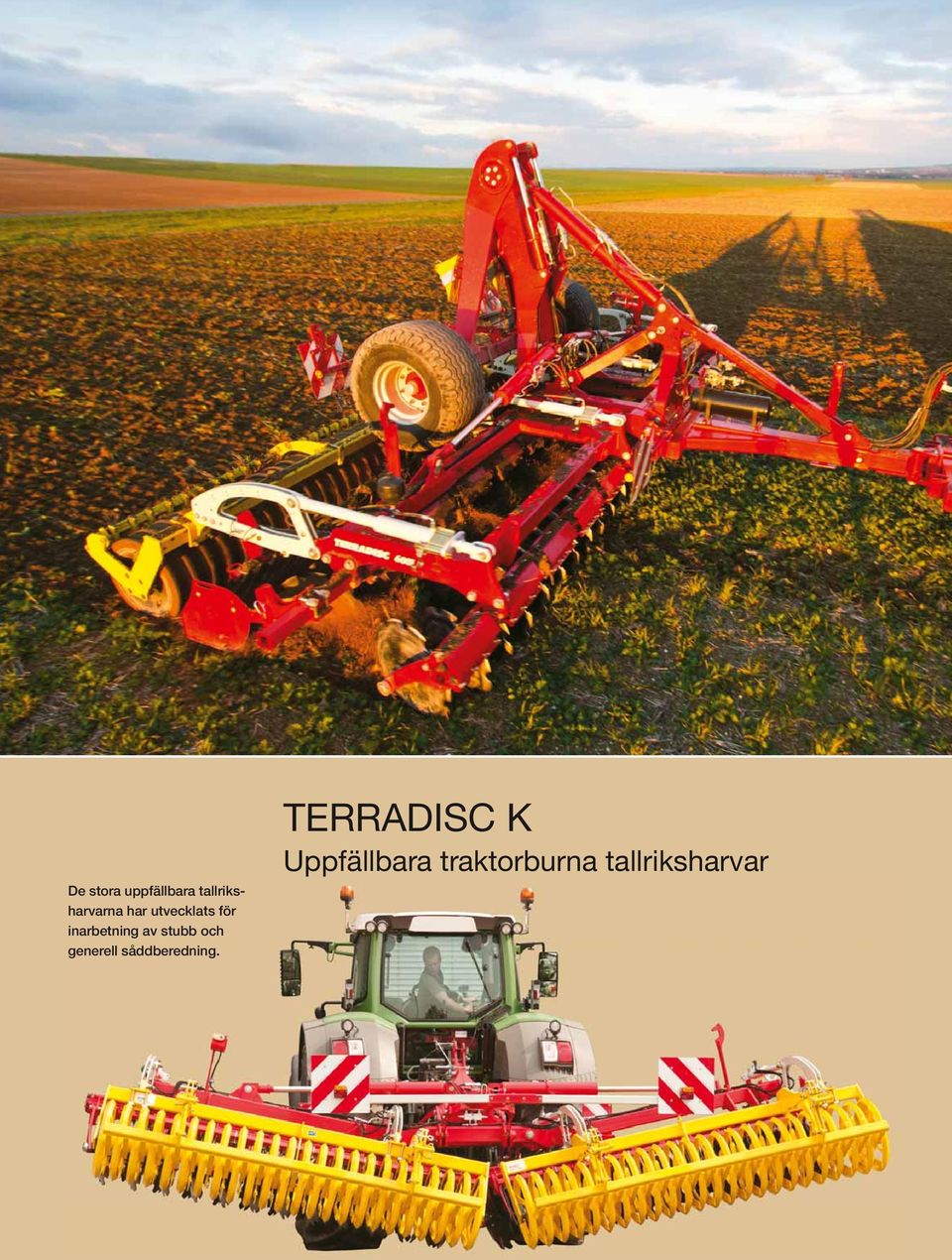

12 De stora uppfällbara tallriksharvarna har utvecklats för inarbetning av stubb och generell såddberedning. TERRADISC K Uppfällbara traktorburna tallriksharvar 12

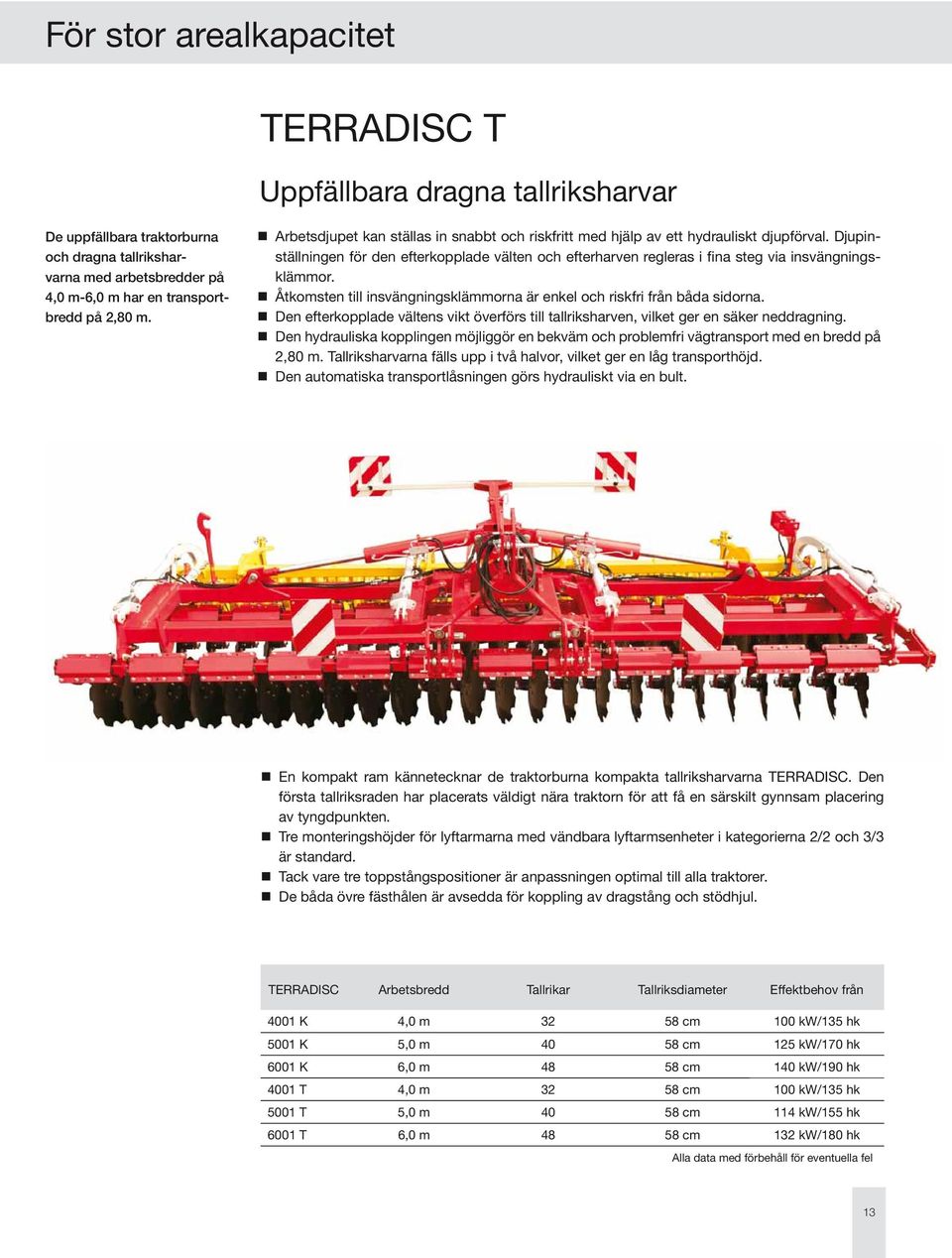

13 För stor arealkapacitet TERRADISC T Uppfällbara dragna tallriksharvar De uppfällbara traktorburna och dragna tallriksharvarna med arbetsbredder på 4,0 m-6,0 m har en transportbredd på 2,80 m. Arbetsdjupet kan ställas in snabbt och riskfritt med hjälp av ett hydrauliskt djupförval. Djupinställningen för den efterkopplade välten och efterharven regleras i fina steg via insvängningsklämmor. Åtkomsten till insvängningsklämmorna är enkel och riskfri från båda sidorna. Den efterkopplade vältens vikt överförs till tallriksharven, vilket ger en säker neddragning. Den hydrauliska kopplingen möjliggör en bekväm och problemfri vägtransport med en bredd på 2,80 m. Tallriksharvarna fälls upp i två halvor, vilket ger en låg transporthöjd. Den automatiska transportlåsningen görs hydrauliskt via en bult. En kompakt ram kännetecknar de traktorburna kompakta tallriksharvarna TERRADISC. Den första tallriksraden har placerats väldigt nära traktorn för att få en särskilt gynnsam placering av tyngdpunkten. Tre monteringshöjder för lyftarmarna med vändbara lyftarmsenheter i kategorierna 2/2 och 3/3 är standard. Tack vare tre toppstångspositioner är anpassningen optimal till alla traktorer. De båda övre fästhålen är avsedda för koppling av dragstång och stödhjul. TERRADISC Arbetsbredd Tallrikar Tallriksdiameter Effektbehov från 4001 K 4,0 m cm 100 kw/135 hk 5001 K 5,0 m cm 125 kw/170 hk 6001 K 6,0 m cm 140 kw/190 hk 4001 T 4,0 m cm 100 kw/135 hk 5001 T 5,0 m cm 114 kw/155 hk 6001 T 6,0 m cm 132 kw/180 hk Alla data med förbehåll för eventuella fel 13

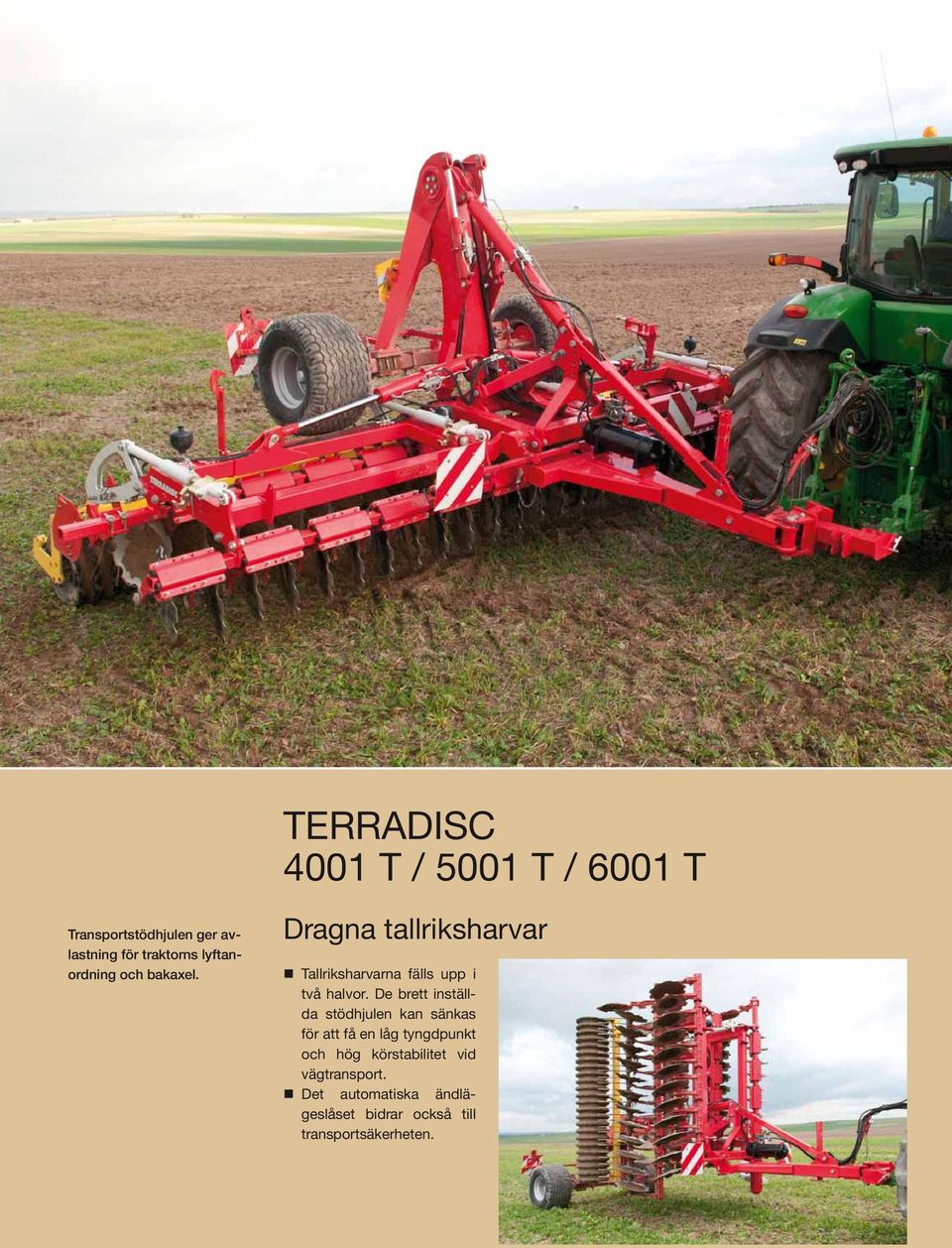

14 TERRADISC 4001 T / 5001 T / 6001 T Transportstödhjulen ger avlastning för traktorns lyftanordning och bakaxel. Dragna tallriksharvar Tallriksharvarna fälls upp i två halvor. De brett inställda stödhjulen kan sänkas för att få en låg tyngdpunkt och hög körstabilitet vid vägtransport. Det automatiska ändlägeslåset bidrar också till transportsäkerheten. 14

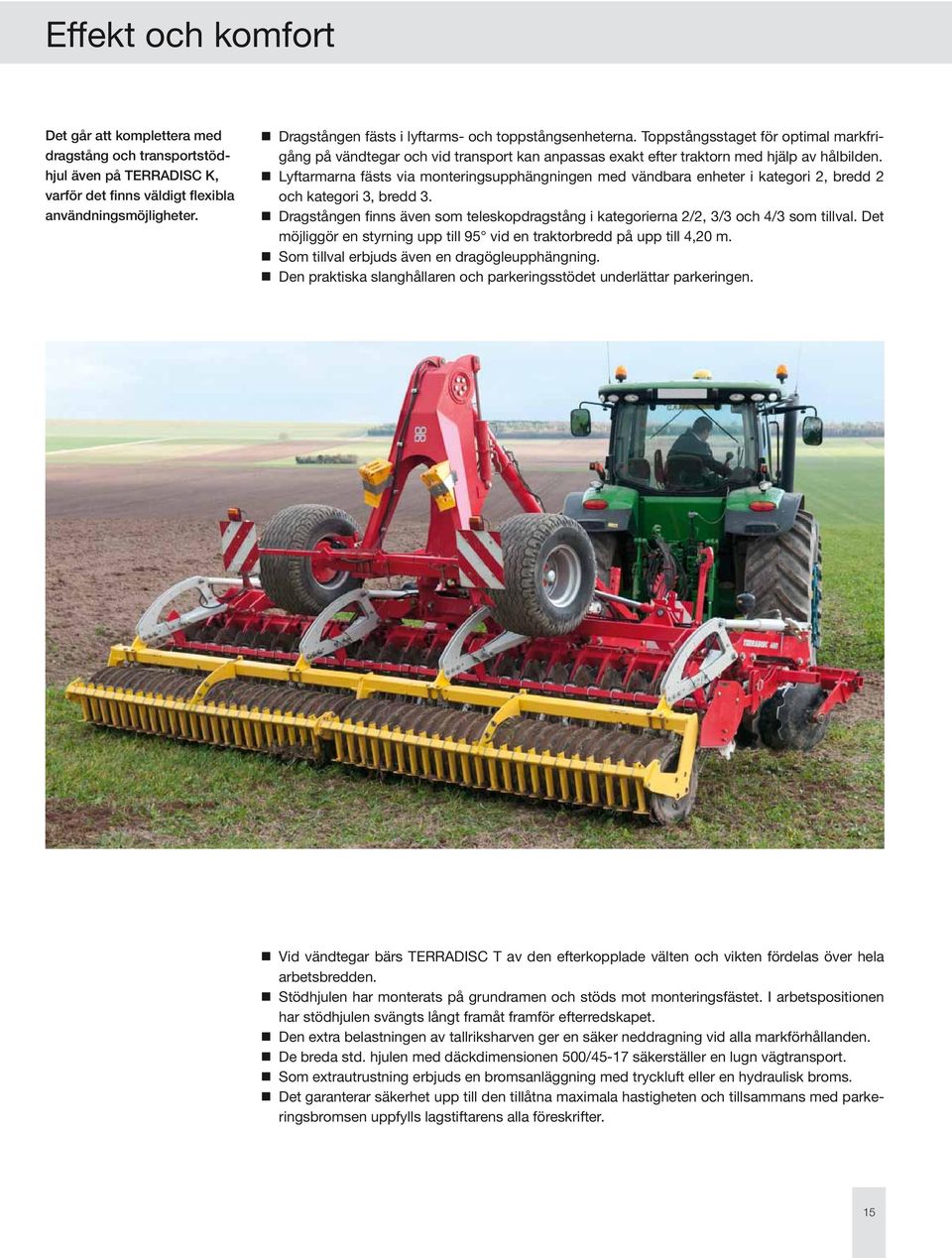

15 Effekt och komfort Det går att komplettera med dragstång och transportstödhjul även på TERRADISC K, varför det finns väldigt flexibla användningsmöjligheter. Dragstången fästs i lyftarms- och toppstångsenheterna. Toppstångsstaget för optimal markfrigång på vändtegar och vid transport kan anpassas exakt efter traktorn med hjälp av hålbilden. Lyftarmarna fästs via monteringsupphängningen med vändbara enheter i kategori 2, bredd 2 och kategori 3, bredd 3. Dragstången finns även som teleskopdragstång i kategorierna 2/2, 3/3 och 4/3 som tillval. Det möjliggör en styrning upp till 95 vid en traktorbredd på upp till 4,20 m. Som tillval erbjuds även en dragögleupphängning. Den praktiska slanghållaren och parkeringsstödet underlättar parkeringen. Vid vändtegar bärs TERRADISC T av den efterkopplade välten och vikten fördelas över hela arbetsbredden. Stödhjulen har monterats på grundramen och stöds mot monteringsfästet. I arbetspositionen har stödhjulen svängts långt framåt framför efterredskapet. Den extra belastningen av tallriksharven ger en säker neddragning vid alla markförhållanden. De breda std. hjulen med däckdimensionen 500/45-17 säkerställer en lugn vägtransport. Som extrautrustning erbjuds en bromsanläggning med tryckluft eller en hydraulisk broms. Det garanterar säkerhet upp till den tillåtna maximala hastigheten och tillsammans med parkeringsbromsen uppfylls lagstiftarens alla föreskrifter. 15

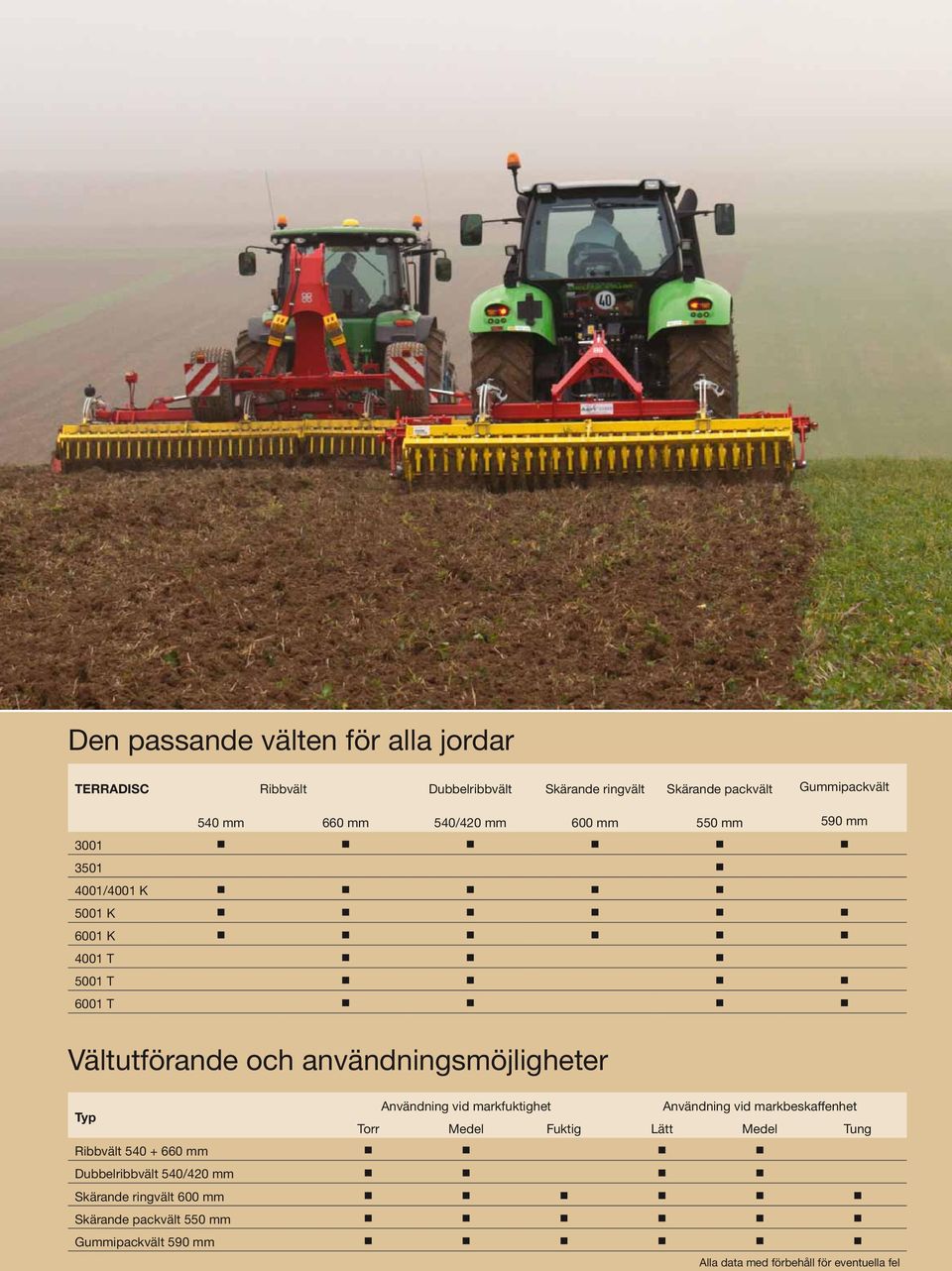

16 Den passande välten för alla jordar TERRADISC Ribbvält Dubbelribbvält Skärande ringvält Skärande packvält Gummipackvält /4001 K 5001 K 6001 K 4001 T 5001 T 6001 T 540 mm 660 mm 540/420 mm 600 mm 550 mm 590 mm Vältutförande och användningsmöjligheter Typ Ribbvält mm Dubbelribbvält 540/420 mm Skärande ringvält 600 mm Skärande packvält 550 mm Gummipackvält 590 mm Användning vid markfuktighet Användning vid markbeskaffenhet Torr Medel Fuktig Lätt Medel Tung Alla data med förbehåll för eventuella fel 16

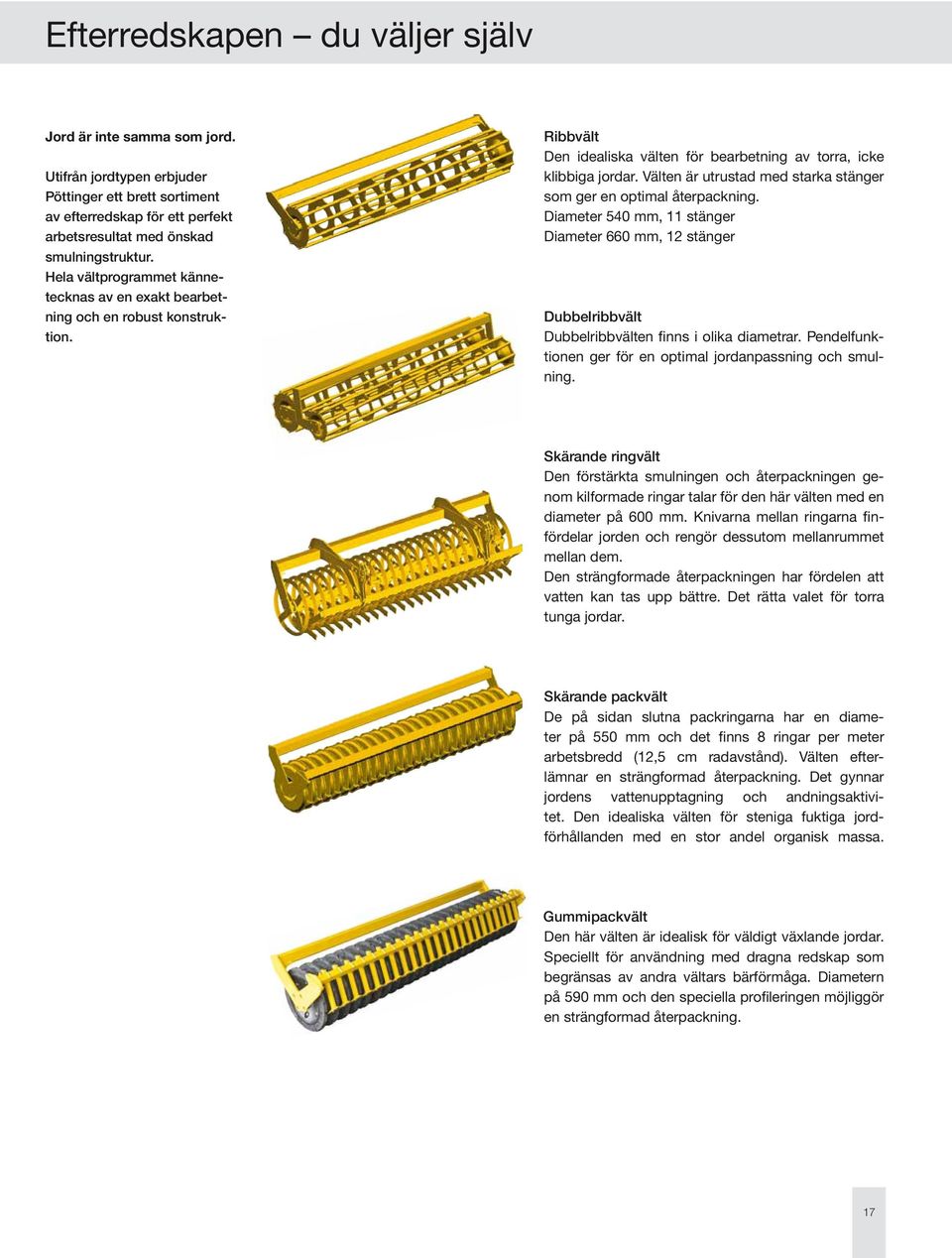

17 Efterredskapen du väljer själv Jord är inte samma som jord. Utifrån jordtypen erbjuder Pöttinger ett brett sortiment av efterredskap för ett perfekt arbetsresultat med önskad smulningstruktur. Hela vältprogrammet kännetecknas av en exakt bearbetning och en robust konstruktion. Ribbvält Den idealiska välten för bearbetning av torra, icke klibbiga jordar. Välten är utrustad med starka stänger som ger en optimal återpackning. Diameter 540 mm, 11 stänger Diameter 660 mm, 12 stänger Dubbelribbvält Dubbelribbvälten finns i olika diametrar. Pendelfunktionen ger för en optimal jordanpassning och smulning. Skärande ringvält Den förstärkta smulningen och återpackningen genom kilformade ringar talar för den här välten med en diameter på 600 mm. Knivarna mellan ringarna finfördelar jorden och rengör dessutom mellanrummet mellan dem. Den strängformade återpackningen har fördelen att vatten kan tas upp bättre. Det rätta valet för torra tunga jordar. Skärande packvält De på sidan slutna packringarna har en diameter på 550 mm och det finns 8 ringar per meter arbetsbredd (12,5 cm radavstånd). Välten efterlämnar en strängformad återpackning. Det gynnar jordens vattenupptagning och andningsaktivitet. Den idealiska välten för steniga fuktiga jordförhållanden med en stor andel organisk massa. Gummipackvält Den här välten är idealisk för väldigt växlande jordar. Speciellt för användning med dragna redskap som begränsas av andra vältars bärförmåga. Diametern på 590 mm och den speciella profileringen möjliggör en strängformad återpackning. 17

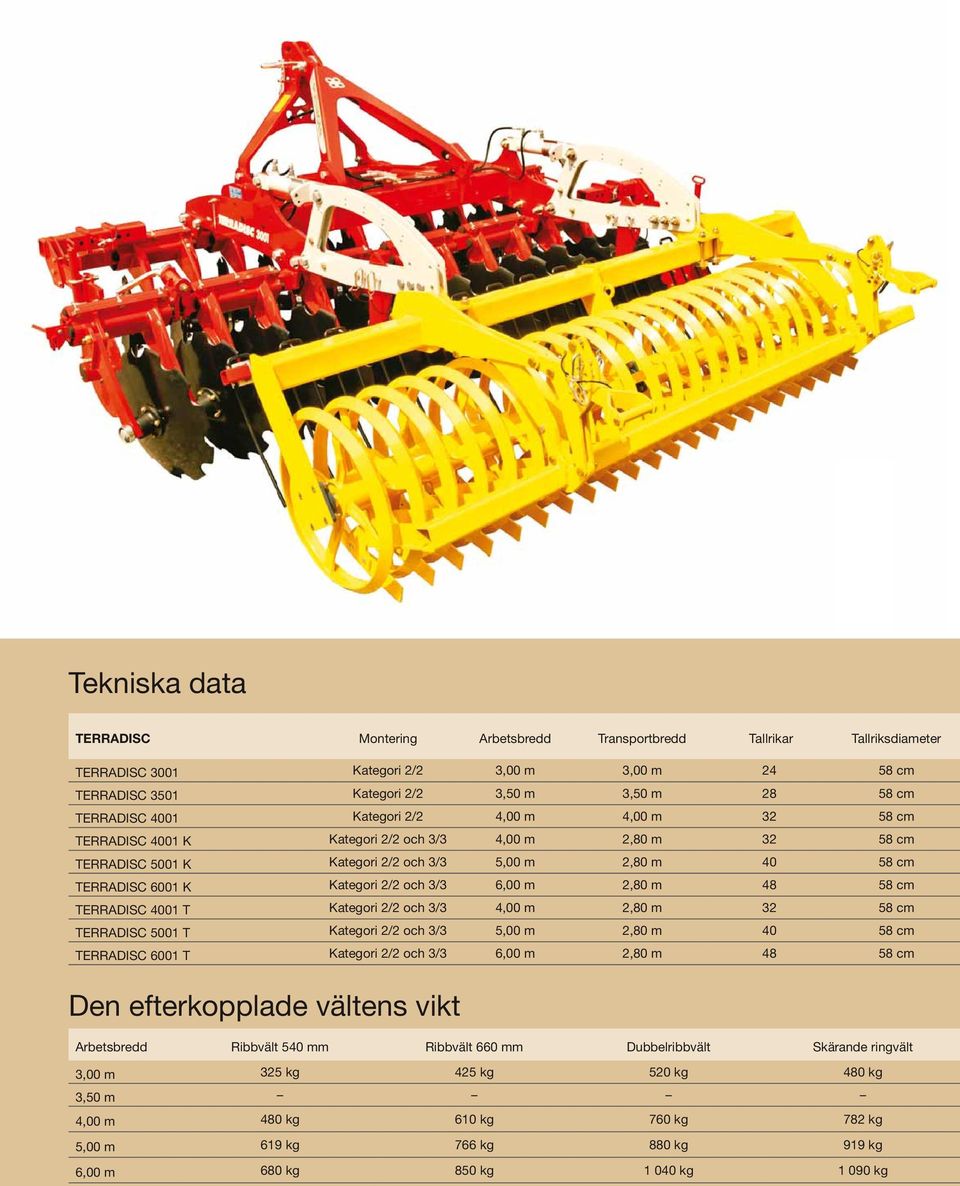

18 Tekniska data TERRADISC Montering Arbetsbredd Transportbredd Tallrikar Tallriksdiameter TERRADISC 3001 Kategori 2/2 3,00 m 3,00 m cm TERRADISC 3501 Kategori 2/2 3,50 m 3,50 m cm TERRADISC 4001 Kategori 2/2 4,00 m 4,00 m cm TERRADISC 4001 K Kategori 2/2 och 3/3 4,00 m 2,80 m cm TERRADISC 5001 K Kategori 2/2 och 3/3 5,00 m 2,80 m cm TERRADISC 6001 K Kategori 2/2 och 3/3 6,00 m 2,80 m cm TERRADISC 4001 T Kategori 2/2 och 3/3 4,00 m 2,80 m cm TERRADISC 5001 T Kategori 2/2 och 3/3 5,00 m 2,80 m cm TERRADISC 6001 T Kategori 2/2 och 3/3 6,00 m 2,80 m cm Den efterkopplade vältens vikt Arbetsbredd Ribbvält 540 mm Ribbvält 660 mm Dubbelribbvält Skärande ringvält 3,00 m 325 kg 425 kg 520 kg 480 kg 3,50 m 4,00 m 480 kg 610 kg 760 kg 782 kg 5,00 m 619 kg 766 kg 880 kg 919 kg 6,00 m 680 kg 850 kg kg kg 18

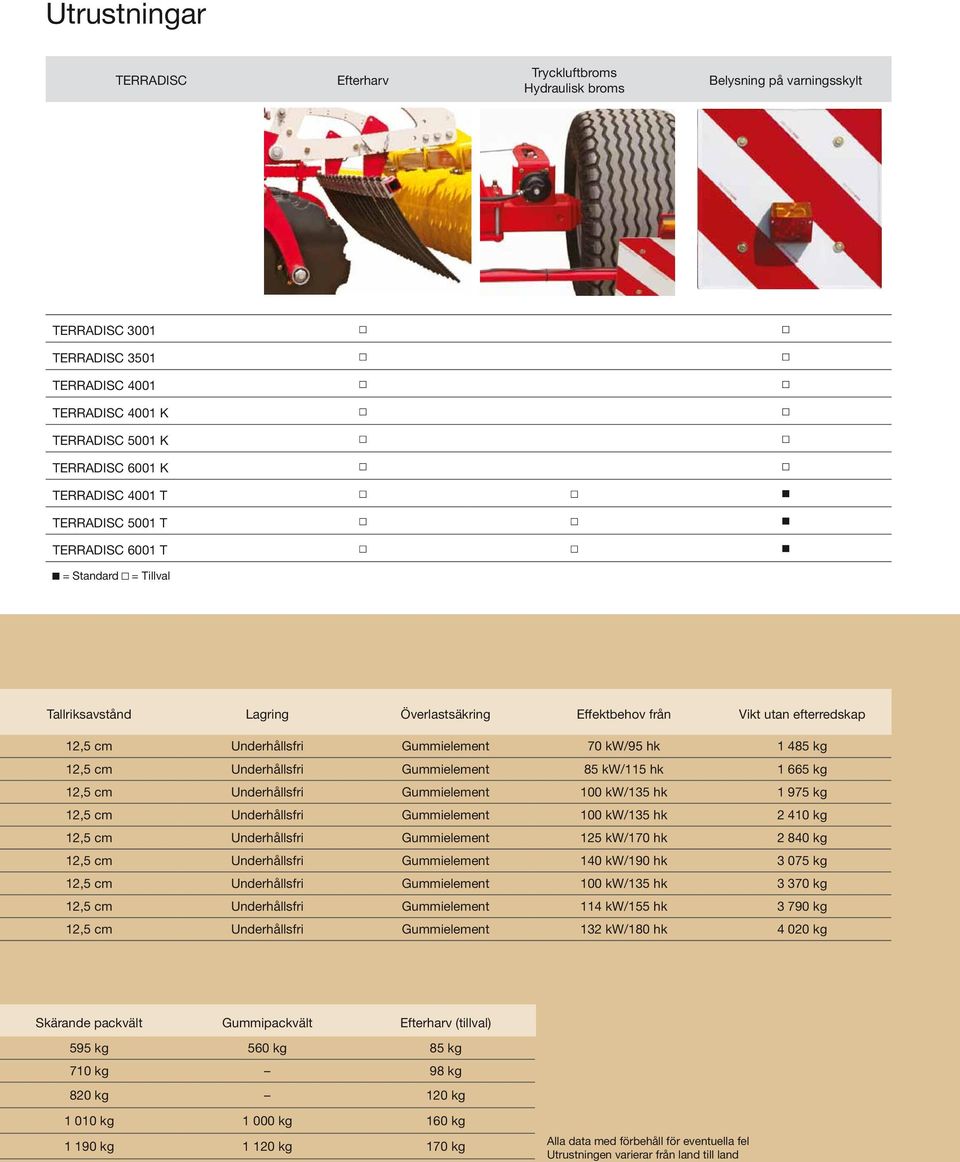

19 Utrustningar TERRADISC Prallstriegel Efterharv Druckluftbremse Tryckluftbroms Hydraulische Hydraulisk broms Bremse Belysning Warntafel på Beleuchtung varningsskylt TERRADISC 3001 TERRADISC 3501 TERRADISC 4001 TERRADISC 4001 K TERRADISC 5001 K TERRADISC 6001 K TERRADISC 4001 T TERRADISC 5001 T TERRADISC 6001 T = Standard = Tillval Tallriksavstånd Lagring Överlastsäkring Effektbehov från Vikt utan efterredskap 12,5 cm Underhållsfri Gummielement 70 kw/95 hk kg 12,5 cm Underhållsfri Gummielement 85 kw/115 hk kg 12,5 cm Underhållsfri Gummielement 100 kw/135 hk kg 12,5 cm Underhållsfri Gummielement 100 kw/135 hk kg 12,5 cm Underhållsfri Gummielement 125 kw/170 hk kg 12,5 cm Underhållsfri Gummielement 140 kw/190 hk kg 12,5 cm Underhållsfri Gummielement 100 kw/135 hk kg 12,5 cm Underhållsfri Gummielement 114 kw/155 hk kg 12,5 cm Underhållsfri Gummielement 132 kw/180 hk kg Skärande packvält Gummipackvält Efterharv (tillval) 595 kg 560 kg 85 kg 710 kg 98 kg 820 kg 120 kg kg kg 160 kg kg kg 170 kg Alla data med förbehåll för eventuella fel Utrustningen varierar från land till land 19

20 Utmärkt service Du kan lita på oss. För våra kunder över hela världen står ett optimalt utbyggt nätverk med distributions- och servicepartner till förfogande. Den fysiska närheten garanterar snabba leveranser av reservdelar, våra produkter blir optimalt tillgängliga och vår fackkunniga personal kan ställa in maskinerna. Vi finns där du finns. Vårt serviceutbud: Beställ Original-Inside-delar på nätet dygnet runt. Långvarig tillgänglighet av reservdelar Kompetens genom regelbunden utbildning. För fackkunnig personal. Och mycket mer... få mer information av din Pöttinger-partner eller på Alois Pöttinger Maschinenfabrik GmbH Industriegelände 1 A-4710 Grieskirchen, Österrike Tel +43 (0) Fax +43 (0) e-post: landtechnik@poettinger.at Importör för Sverige: TREJON AB Företagsvägen 9 SE Vännäsby tel fax e-post: info@trejon.se TERRADISC/se 0213
