Tips & Trix GeoSuite Presentation

Transkript

1 Tips & Trix GeoSuite Presentation Att digitalisera planlägen nya borrhål / uppdatera läge för befintliga borrhål Här ska vi titta på digitaliseringsfunktionen i GS Presentation för att uppdatera lägen för befintliga borrhål och skapa nya borrhål inklusive metoder, stoppkoder och borrat djup. Vid digitalisering läggs temporära borrhålsymboler ut på planritningen. För att erhålla riktiga borrsymboler kan befintliga planritningar uppdateras. Uppgift 1: Uppdatera planlägen för befintliga borrhål via digitaliseringsfunktionen Det vanligaste sättet att uppdatera planläget för borrhål är att man läser in nya planlägen/koordinater via koordinatfiler (PXY/KOF eller från textfil detta behandlas inte i denna beskrivning utan finns beskrivet i hjälpfunktionen till GS Presentation). I exemplet utgår vi från en befintlig planritning. Observera att alla data och den byggrop som finns på planen är fingerade. Se ritning nedan. Uppgiften är att flytta borrhålen 802, 803, 804 och 805 till nya positioner.

2 Steg för steg: 1. Vi öppnar ritningen i AutoCAD 2. Välj funktionen Digitalisere x/y från meny/panelen GS Plan 3. Vi väljer att i detta fall inte skapa några nya borrhål och metoder. (Man kan utan problem välja att skapa nytt samtidigt som man uppdaterar befintliga borrhål men här renodlar vi exemplet.) 4. Vi får nu upp dialogen där vi kan välja att skapa nya borrhål (i detta fall ska vi ju enbart uppdatera positionen för befintliga). Vi börjar med 802. Klicka på knappen [Nytt borhull <] 5. Vi får nu peka ut postitionen för det nya borrhålet det vill säga nya positionen för borrhål Dialogen kommer upp igen ny med nya positionen ifylld. Vi ger borrhålsnamnet 802. När vi flyttar till ett annat inmatningsfält (t ex med TAB-tangenten) kompletteras positionen med att Z från databasen. Detta eftersom vi angav ett befintligt borrhål: 7. Vi fortsätter nu med resterande borrhål: a. Klicka på [Nytt borhull <] b. Peka på ny position c. Fyll i namnet i fältet Borhull d. Kontrollera att Z fylls i riktigt efter att du klickat på TAB-tengenten 8. Vi kan nu visa en lista över gjorda inmatningar genom att klicka på [Liste...]:

3 9. Misslyckade digitaliseringar kan tas bort med [Fjerne] (inga borrhål raderas dock från databasen utan enbart digitaliserade data raderas). Avsluta visningen med [OK] eller [Avbryt] 10. När vi är klara kan vi lagra gjorda ändringar i databasen: a. Genom att kryssrutan Tegn ut efter Lagre är markerad kommer borrhålen att ritas ut i sina nya positioner. b. Klicka på [Lagre]. c. Vi får en kvittens på hur många borrhål som lagrats: 11. Borrhålens nya positioner visas nu på ritningen. Observera dock att även de gamla borrhålspositionerna finns kvar:

4 12. Vi uppdaterar nu den aktuella planritningen så att vi enbart får de nya borrhålspositionerna kvar: a. Välj Oppdatere plan från meny/panel GS Plan b. För att byta ut alla gamla borrhål och dess positioner välj [Instillinger ] och markera kryssrutan Byt ut Bh/Gvr på tegning

5 c. Slutför uppdateringen genom att klicka på [OK] i denna och föregående dialog. d. Vi har nu ett uppdaterad planritning:

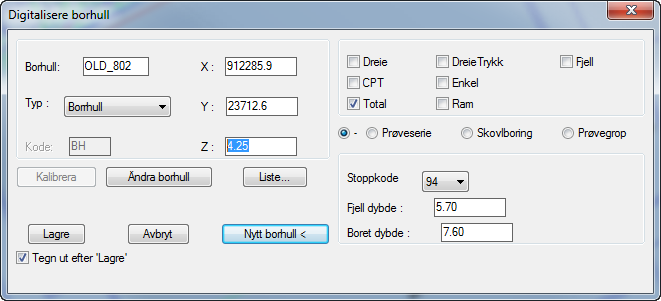

6 Uppgift 2: Digitalisera planlägen/metoder för nya borrhål Det kan vara användbart att skapa information om borrningar där vi inte har fullvärdiga protokolldata om borrhålen (t ex gamla undersökningar från karta) för att dessa ska visas i ritningar. Vi ska i detta exempel skapa ett nya borrhål i planritningen och lagra dessa i databasen. Vi önskar ange vilken/vilka metod(er) som använts. 1. Öppna ritningen i AutoCAD 2. Välj funktionen Digitalisere x/y från meny/panelen GS Plan 3. Vi väljer i nu att skapa nya borrhål och att vi ska kunna ange metoder 4. I dialogen klickar vi nu på [Nytt borhull <] och anger positionen för det första nya borrhålet. Vi får därefter möjlighet att fylla i information om detta borrhål: a. Vi anger Borhull: OLD_802 b. Z: 4.25 c. Metod: Total d. Stoppkod: 94 e. Fjell dybde: 5.7 m f. Boret dybde: 7.6 m 5. Vi kan därefter gå vidare med nästa nya borrhål och upprepa proceduren.

7 6. Genom att klicka på [Liste...] kan vi se vilka borrhål vi skapat och eventuellt ta bort misslyckade/felaktiga borrhål: 7. När vi är klara kan vi lagra de nya borrhålen i databasen med att klicka på [Lagre]. 8. Med Tegn ut efter Lagre uppdateras borhålen på aktuell ritning. 9. Vi får en kvittens på antalet nya borrhål i databasen. 10. I GS Presentation visas nu de nya borrhålen (eventuellt efter att ha tryckt på F5-tangenten för att uppdatera idlistan). Vi kan också se att vi har tolkning an berg lagrad i databasen. Detta kan användas till exempel för att bygga en terrängmodell för berg men det är en annan historia...
