Manual Simatek Filterstyrning GFCD 16
|
|
- Emma Fransson
- för 5 år sedan
- Visningar:
Transkript
1 Manual Översättning av originalbruksanvisning _SE Ver
2 Index 1. Huvuddrag 3 2. Tekniska egenskaper 3 3. Installationsvägledning 4 4. Kontrollera före användning 5 5. Elektriska anslutningar 5 6. Slangkopplingar 5 7. Inställningar 5 8. Fjärrkontroll 8 9. Avstängningsrengöring (Shut down cleaning) Pre-coating function Tryckknapp ΔP/Drift av ventiler Timräknare Noll justering Fjärröverföring av ΔP-värdet (endst GFCD 16:4 och GFCD 16:12) Meddelanden i teckenfönstret Problemsökning Säkringar Fabriksinställningar/Programmeny Förklaringar Översiktsbild av Simatek GFCD 16: 2-16 ventiler Kopplingsschema för Simatek GFCD 16: 2-10 ventiler Kopplingsschema för Simatek GFCD 16: Överensstämmelseförklaring 18 OBSERVERA: Sifforna inom hakparenteser [ ] avser lägena på sidan 15. ATTENTION: Läs noga igenom vägledningen före användning för att få tillräcklig kunskap om produkten. För egen bekvämlighet, bevara vägledningen till senare behov. I händelse av tvekan om riktigheten av den svenska översättningen hänvisas till den engelska versionen. Rätt till ändringar förbehålles. Enhet GFCD 16 får installeras endast av utbildad personal! _SE Ver Hotline Main Tel.: Simatek A/S 2 after-sales@simatek.dk

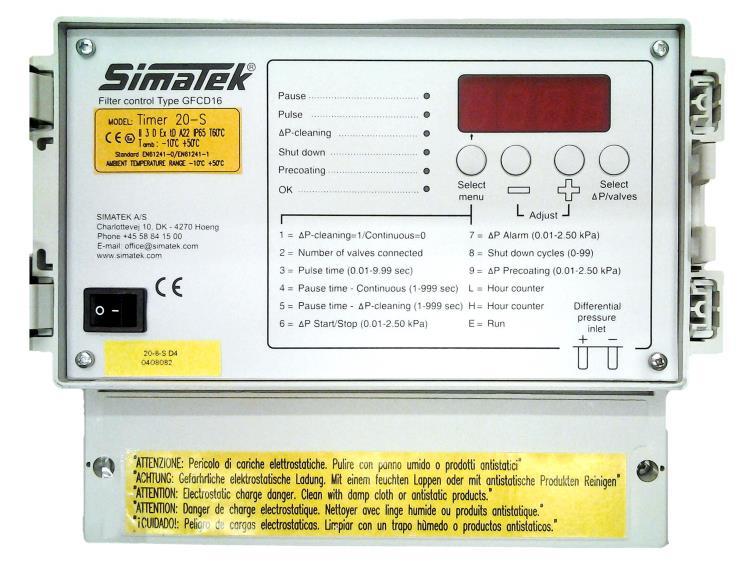

3 1. Huvuddrag Simatek GFCD 16 är utformad för att säkra styrningen av membranventiler som är monterade på filtren för dammavskiljning med jetpuls och som innehåller filterpåsar eller filterpatroner. De främsta egenskaperna hos Simatek GFCD 16 är: Fungerar i MANUELLT eller AUTOMATISKT läge Automatisk start av rengöringscykel i enlighet med inställd ΔP Avstängningsrengöring (SHUT DOWN CLEANING) med valbart antal rengöringscykler. PRECOATING för nya filter eller filter försedda med nya filtreringselement. FJÄRRKONTROLL LARM-kontakt som möjliggör förbindelse till externa larm. Playback av ΔP värde (tillval) 2. Tekniska egenskaper Kåpa Grå ABS transparent hölje (valbart: 2 skruvar till transparent hölje). Skyddsgrad IP65. Mått Simatek GFCD 16: 4 / 8 / 12 / 16 utgångar: yttermått 213 x 185 x 113 mm. Vikt Simatek GFCD 16: ung. 2 kg. Anslutningar Anslutningsplintar av insticksmodell (Push in) med max. kabeltvärsnitt på 2,5 mm². Temperatur Förvaring: -20 C/+80 C. Drift: -10 C/+50 C, med 30% belastningsgrad Spänning Ingång: 230 V (±10%) 50/60 Hz / Utgång: 115/230/24V AC, 24 V DC. Ingång: 115 V (±10%) 50/60 Hz / Utgång: 115/24V AC, 24 V DC. Se sida 6, 7.1 Specialversion 24V DC/24V DC Effektförbrukning Utan utgång 2,5 VA. Utgång: 25 VA / AC eller 20 W / DC. Relä 2 A 250 V AC Pulstid sek. Paustid sek. Paustid i automatläge (Automatic) sek. Max belastningsgrad 30%. Operating ΔP (Drift) 0,01 3,00 kpa Max. tryck 75 kpa Inställt ΔP alarm 0,01-3,00 kpa ΔP pre-coating 0,01 3,00 kpa Timräkning timmar Fjärrkontroll Aktiveras via extern kontakt (normalt öppen) potentialfri. Avstängningsrengöring (Shut down cleaning) 1 99 cykler. Manövreras från den normalt stängda kontakten till fläktens fjärrkontrollbrytare. Säkring 500 ma trög 115 V / 230 V. 2 A trög 24 V / 48 V. Apparaten ska bortskaffas i enlighet med gällande europeiska bestämmelser Strömkällans nolledning ska anslutas till jord. Om detta inte är fallet ska en isoleringstransformator installeras och utgångens nolledning jordas. Annars kommer filterstyrningen att ta skada. Simatek A/S Main Tel.: Hotline Ver _SE after-sales@simatek.dk 3
4 3. Installationsvägledning För att förhindra överhettning av kretskortet får styrenheten inte utsättas för direkt solljus Anslut kontrollenheten till en ledning med kontinuerlig strömförsörjning för att möjliggöra avstängningsrengöring (SHUT DOWN CLEANING) när fläkten stoppar och för att få maximal precision på ΔPmåtten. Skydda styrenheten mot regn, vatteninfiltration och fukt. Om höljet inte är fullständigt stängt kan infiltration ske som kan orsaka allvarlig skada på kretskortet. Låt inte sladdar gå in genom enhetens övre del. Installera inte några elektroniska apparater på vibrerande underlag. Använd endast kabelförskruvningar med skyddsgrad IP65 och med korrekt storlek (som motsvarar den använda kabeln) En strömbrytare måste installeras på strömförsörjningen före styrenheten Försök inte reparera styrenheten kontakta Simatek! För att undvika alla risker för brand och elchocker måste allt kablage utföras av en behörig elektriker Styrenhetens kablage måste utföras på sådant sätt att de olika typerna av kablar (ström, reläkontakt, ventilutgång, 4-20 ma utgång) hålls åtskilda och inte leder nära kretskortet Innan man öppnar enheten ska man se till att styrenheten är avstängd (strömbrytaren [1] på 0 och ledningarna på klämmorna [4] är frånkopplade, inklusive anslutningen till larm- och signalreläer. Styrenhetens alla elektriska anslutningar, inklusive solenoidventiler måste använda separata vägar in respektive till de andra belastningarna Byglarna till spänningsväljare får placeras endast av kompetent personal och i enlighet med vägledningen. En felaktig inställning av bygel för spänningsväljare kan framkalla fara för personalens säkerhet _SE Ver Hotline Main Tel.: Simatek A/S 4 after-sales@simatek.dk
5 4. Kontrollera före användning 1. Kontrollera att Simatek GFCD 16 inte är ansluten till el (strömbrytaren [1] på 0 och att klämmorna[4] är frånkopplade. 2. Kontrollera att matningsspänningen, som anges med IN på den gula dekalen [22], motsvarar den tillgängliga strömmatningen (spänning och frekvens). 3. Kontrollera att matningsspänningen till ventilerna, som anges med OUT på den gula dekalen [22], motsvarar den spänning och frekvens som anges på spolarna. 5. Elektriska anslutningar 1. Kontrollera att Simatek GFCD 16 inte är ansluten till el (strömbrytaren [1] på 0 och att klämmorna [4] är frånkopplade. 2. Lossa och ta av terminalhöljet [20]. 3. Ta ut de löstagbara kopplingsplintarna [2] 4. Se till att matningsspänningen till ventilerna som på den gula dekalen anges som OUT motsvarar den spänning och frekvens som är angiven på spolarna. 5. Anslut ventilerna till anslutningsplinten [2] mellan terminal C och de numrerade utgångarna. 6. Jordanslutning [3] av ventilerna är nödvändig när utgångsspänningen är 48V. 7. Anslut ALDRIG nollanslutningen eller ventilutgången till jord [3]. 8. Noll-ledningarna är sammankopplade till kretskortet. 9. Utgångarna är av typen statisk med nollgenomgångsaktivering för att förhindra elektriska störningar. 10. Kontrollera att ventilanslutningarna är riktiga och isolerade i förhållande till jordning genom att mäta isoleringen mellan jord [3] och nollan med utgångsterminalen. 11. Sätt tillbaka terminalhöljet [20] och dra åt skruvarna. 6. Slangkopplingar Det är mycket viktigt att damm och vätska inte får komma in i dessa slangkopplingar, eftersom detta kommer att skada instrumentet. All dammanhopning i slangkopplingarna kan även leda till indikationsfel, så skydd med ett filterelement rekommenderas. För dokumentation om dessa DP-filter, vänligen se dokumentationen om DP filter. 7. Inställningar 7.1 Spänningsval KONTROLLERA: 1. Att Simatek GFCD 16 inte är ansluten till el (strömbrytaren [1] på 0 och att terminalerna [4] är frånkopplade. 2. Att matningsspänningen, som på den gula dekalen [22] anges som IN, motsvarar den tillgängliga matningsspänningen. 3. Att matningsspänningen till ventilerna, som på den gula dekalen [22] anges som OUT, motsvarar den spänning och frekvens som anges på spolarna. OM DESSA TRE VILLKOR ÄR UPPFYLLDA, GÅ TILL STYCKET 7.2 FÖLJ ANNARS NOGA DET FÖLJANDE TILLVÄGAGÅNGSSÄTTET! A. Val av matningsspänning 1. Lossa de två skruvarna [21] (valbart) och öppna det transparanta höljet till Simatek GFCD Avlägsna de 4 skruvarna till den främre panelen. Lyft den främre panelen (ta inte bort den, eftersom den är fäst i höljets botten!) 3. Kontrollera att matningsspänningen, som är valbar med bygeln [5], motsvarar den som är tillgänglig från matningsspänningen (t.ex. att båda är inställda på 230 V). 4. Skulle de båda spänningarna vara olika, flytta bygeln [5] för att välja samma matningsspänning. 5. Gå till punkt 7.1B. B. Val av strömförsörjning till ventilerna 1. Kontrollera att matningsspänningen till ventilerna, som är valbar med byglarna [6] och [6A], motsvarar den matningsspänning som anges på ventilernas spolar (t.ex. båda 230 V). Bygel [6]: 1HV = 110 V; 2HV = 220 V; LV = 24 V Bygel [6A]: HV = 110 / 220 V; LV = 24 V Simatek A/S Main Tel.: Hotline Ver _SE after-sales@simatek.dk 5
6 2. Skulle de båda spänningarna vara olika, flytta byglarna [6] och [6A] för att välja samma matningsspänning som anges på spolarna. Bygel [6]: 1HV = 110 V; 2HV = 220 V; LV=24V Bygel [6A]: HV = 110 / 220 V; LV = 24V VARNING! Båda byglarna [6] och [6A] måste motsvara samma spänning! 3. Gå till punkt 7.1C. C. Val av strömförsörjningsfrekvens till ventilerna (AC/DC) 1. Se till att utgångsfrekvensen till ventilerna som är valbar med bygel [8] motsvarar det värde som anges på spolarna (t.ex. att båda är inställda på AC). 2. Skulle de båda frekvenserna vara olika, flytta bygeln [8] för att välja samma frekvens som anges på spolarna. 3. Sätt tillbaka den främre panelen och fäst de 4 skruvarna. 4. Stäng det transparenta höljet med hjälp av de två skruvarna [21] (tillval). Välj aldrig 115 eller 230 V DC till utgång! 7.2 Val av parametrar Anslutning av strömförsörjning [4]: L = fas, N = neutral Strömbrytaren [1] på 1. I teckenfönstret [7] visas under några sekunder upplåsningskoden till Simatek GFCD 16. Så snart koden försvinner kommer teckenfönstret [7] att visa bokstaven P följd av filtrets ΔP värde. LED OK [18] är på: LED Auto [16] om Simatek GFCD 16 är i automatläge. eller LED Pause [12] om Simatek GFCD 16 är i manuellt läge. OBSERVERA! Teckenfönstret [7] måste visa ett ΔP värde på 0 kpa när fläkten är avstängd. Nolljustera annars ΔP så som anges i avsnitt 13 på sidan 9. 1) Tryck på SELECT MENU [9]: 1 blinkar i teckenfönstret [7]: Välj, genom att använda knapparna +/ [10], manuellt eller automatiskt läge. (0 = Manuellt, 1 = Automatiskt). 2) Tryck på SELECT MENU [9]: 2 blinkar i teckenfönstret [7]: Välj, genom att använda knapparna +/ [10], antalet ventiler som du vill ansluta (exempelvis: om du vill ansluta fyra ventiler till Simatek GFCD 16, välj 4). När man hoppar över det här steget i menyn kommer Simatek GFCD 16 att automatiskt ställa in antalet ventiler som om alla vore anslutna (om modellen är Simatek GFCD 16:4) så noteras 4 ventiler, (om modellen är Simatek GFCD 16:12) så noteras 12 ventiler. 3) Tryck på SELECT MENU [9]: 3 blinkar i teckenfönstret [7]: Välj pulstid genom att använda knapparna +/ [10]. (0,01-9,99 sek). 4) Tryck på SELECT MENU [9]: 4 blinkar i teckenfönstret [7]: Välj, genom att använda knapparna +/ " [10], paustid i manuellt läge (1-999 sek). Varning: Om man har valt automatläge i steg 1) på menyn så måste man välja paustid i avstängningsrengöring. 5) Tryck på SELECT MENU [9]: 5 blinkar i teckenfönstret [7]: Välj, genom att använda knapparna +/ [10] paustid i automatiskt läge. (1-999 sek). Varning: hoppa över det här steget om manuellt läge är valt i steg 1). 6) Tryck på SELECT MENU [9]: 6 blinkar i teckenfönstret [7]: Välj, genom att använda knapparna +/ [10], ΔP för drift _SE Ver Hotline Main Tel.: Simatek A/S 6 after-sales@simatek.dk
7 (0,01 3,00 kpa). Varje gång som filtrets ΔP överskrider ΔP för drift, så kommer filterrengöringen att börja. Så snart ΔP på nytt är under ΔP för drift avbryts rengöringen (med en differential på 0.05 kpa). 7) Tryck på SELECT MENU [9]: 7 blinkar i teckenfönstret [7]: Använd tangenterna +/ [10] för att välja inställning av Delta-P Alarm. (0,01-3,00 kpa). Om värdet för Delta-P Alarm uppnås i filtret, avger Simatek GFCD 16 ett larm. Teckenfönstret visar PP1. Det är möjligt att få signaler genom att ansluta reläterminalerna C och NC [24] 8) Tryck på SELECT MENU [9]: 8 blinkar i teckenfönstret [7]: Välj, genom att använda knapparna +/ [10], antalet cykler i avstängningsrengöringen (0-99). (Välj 0 om avstängningsrengöring inte önskas). Avstängningsrengöring startar automatiskt när filtrets ΔP sjunker under 0,10 kpa och fläktkontakten (Fan) är öppen. Varning: Avstängningsrengöring startar bara när MPS arbetar i automatläge. 9) Tryck på SELECT MENU [9]: 9 blinkar i teckenfönstret [7]: Välj ΔP Pre-coating genom att använda knapparna +/ [10] (0,01 3,00 kpa). Både i automatiskt och manuellt läge startar avstängningsrengöringen av filtret endast när ΔP överskrider ΔP Pre-coating, oavsett värdet på drifts-δp. Orsaken är att filterelementen ska få bilda en dammkaka på sin yta. - Välj 0 om Pre-coating inte önskas. - Så snart ΔP Pre-coating är uppnått och överskridet utesluts denna funktion automatiskt och rengöringscykeln genomförs i enlighet med drifts-δp. Knappa in ett nytt värde för ΔP Pre-coating om reaktivering av funktionen önskas. - Avstängningsrengöring kan starta endast när ΔP Pre-coating tidigare har uppnåtts. I annat fall startar inte avstängningsrengöring ens om fläkten är avstängd. 10) Tryck på SELECT MENU [9]: På den vänstra sidan av teckenfönstret [7] visas bokstaven C, följd av ett tresiffrigt tal. Använd knapparna +/ [10] för att utföra inställningen 4 ma. Justera det numeriska värdet tills det går att läsa den korrekta indikationen på 4 ma på ett externt instrument. 11) Tryck på SELECT MENU [9]: På vänstra sidan av teckenfönstret [7] visas bokstaven F, följd av ett tresiffrigt tal. Använd knapparna +/ [10] för att utföra inställningen 20 ma. Justera det numeriska värdet tills det går att läsa den korrekta indikationen på 20 ma på ett externt instrument 12) Tryck på SELECT MENU [9]: I teckenfönstret [7] blinkar bokstaven L tillsammans med de tre sista siffrorna (från 0 till 999) av fem som anger det totala antalet driftstimmar för Simatek GFCD 16. (Exempel: om styrenheten arbetar i timmar så visar teckenfönstret L 270.) 13) Tryck på SELECT MENU [9]: I teckenfönstret [7] blinkar bokstaven H tillsammans med de två första siffrorna (från 0 till 65) av fem som anger det totala antalet driftstimmar för Simatek GFCD 16.(Exempel: Om styrenheten arbetar i timmar så visar teckenfönstret H 12). 14) Tryck på SELECT MENU [9]: I teckenfönstret [7] visas bokstäverna oooo (noll ΔP Automatik). Tryck på knapparna + [10] så att den första siffran blinkar: P eller följd av tre siffror. Tryck SELECT MENU [9] för att starta ekonomisern. Obs! Ta bort rören före drift. LED Pulse [11] indikerar att en ventil är aktiverad. LED Pause [12] indikerar att Simatek GFCD 16 väntar på att aktivera nästa ventil. Simatek A/S Main Tel.: Hotline Ver _SE after-sales@simatek.dk 7
8 OBSERVERA! Pulseringen av ventilerna sker från utgång nr1 och framåt. Kontrollera att varje ventil är aktiverad under den första rengöringscykeln Om man använder manuellt läge föreslår vi att man ställer in arbetsparametrarna för Simatek GFCD 16 på att rengöra filtret vid lägsta möjliga frekvens, så att det lilla dammutsläpp som uppkommer under strålpulseringen minimeras, filterpåsarna/patronerna uppnår en längre livstid och förbrukningen av tryckluft minskar. Paustiden bör medge effektiv filterrengöring under värsta förhållanden, men den bör aldrig vara kortare än den tid som behövs för att på nytt bygga upp trycket i tryckluftsbehållaren! Då man väljer parametrar (på valmenyn) återgår Simatek GFCD 16 till normal drift om ingen knapp trycks in inom fem minuter. 8. Fjärrkontroll OBSERVERA! Simatek utrustar enheten Simatek GFCD 16 med en bygel på terminalerna Remote och Common [26]. Om man vill använda Simatek GFCD 16 med en fjärrströmbrytare, läs följande instruktioner. Om man inte vill utnyttja denna möjlighet, ta inte bort anslutningen. För att aktivera fjärrkontrollen: Lossa och ta bort terminalhöljet [20]. Ta bort anslutningarna från terminalerna Remote och Common [26]. Anslut en yttre potentialfri och normalt öppen (NO) kontakt till terminalerna Remote och Common [26]. Sätt tillbaka och skruva fast terminalhöljet [20] ordentligt. Stäng kontakterna på terminalerna Remote och Common [26] för att koppla in fjärrfunktionen. Om man öppnar kontakten på terminalerna Remote och Common [26] upphör Simatek GFCD 16 att fungera. Stäng kontakten för att starta rengöringscykeln igen från den position där den stannade. 9. Avstängningsrengöring (Shut down cleaning) Vi föreslår att man kör en eller flera cykler av avstängningsrengöring vid slutet av varje arbetspass för att avlägsna damrester från filtret. Avstängningsrengöringen startar varje gång filtrets ΔP sjunker under 0,10 kpa. En ledig kontakt på fläkten kan anslutas mellan klämmorna F och C. Kontakten måste vara stängd när fläkten är igång. I det fallet startar inte avstängningsrengöringen förrän fläkten stängs av. Avstängningsrengöringen startar varje gång ΔP sjunker under värdet 0,10 kpa och kontakten är öppen. SE UPP! Avstängningsrengöringen startar endast om Simatek GFCD 16 är i automatläge. Avstängningsrengöringen startar endast om ΔP Pre-coating redan har överskridits; annars startar avstängningsrengöringen inte ens om fläkten är avstängd. För att aktivera avstängningsrengöringen: Kontrollera att Simatek GFCD 16 är i läget AUTOMATIC. Välj antalet cykler [NUMBER OF CYCLES] för avstängningsrengöringen (se 7.2). (Välj 0 för att utesluta avstängningsrengöringen). Avstängningsrengöringen startar när ΔP sjunker under 0,10 kpa och fläktkontakten (mellan F och C) är öppen. LED Shut down [33] blinkar då. Avstängningsrengöringen startar från nästa ventil och behandlar den aktuella cykeln som den första cykeln. När avstängningsrengöringen väl är fullbordad kommer LED Shut down [33] att förbli på _SE Ver Hotline Main Tel.: Simatek A/S 8 after-sales@simatek.dk
9 10. Pre-coating function Pre-coating fördröjer ingångsättningen av filterrengöringscykeln för att låta filterelementen bilda en tunn hinna av damm på sin yta. SE UPP! Om man väljer ΔP Pre-coating så börjar rengöringen endast efter att det inställda värdet för ΔP Pre-coating har uppnåtts i automatiskt och manuellt läge, oberoende av värdet på drifts-δp. För att aktivera Pre-coating: Välj ΔP Pre-coating enligt instruktionerna i avsnitt 7.2. LED Pre-coating blinkar. Om man inte vill använda LED Pre-coating, väljer man 0 i steg 9 av avsnitt 7.2. Valet av ΔP Pre-coating måste ligga mellan 0 och 3,00 kpa. När ΔP i filtret når värdet för ΔP Pre-coating inleds rengöringscykeln och samtidigt utesluts funktionen Pre-coating. LED Pre-coating [5] stängs av. Om man vill återaktivera den här funktionen väljer man ett nytt värde på ΔP Pre-coating. Avstängningsrengöringen startar endast om ΔP Pre-coating har överskridits; annars startar den inte ens om fläkten stängs av. 11. Tryckknapp ΔP/Drift av ventiler Bokstaven P följd av tre nummer uppträder i teckenfönstret [7] när styrenheten visar filtrets ΔP värde. Tryck på knappen Delta-P/ventiler [14] för att läsa numret på den ventil som ska bli aktiverad och vice versa. Styrenheten visar bokstaven E följd av numret på den ventil som är klar att bli aktiverad. Varje gång styrenheten sätts igång visar teckenfönstret [7] automatiskt ΔP-värdet i filtret (t.ex. om Delta-P-värdet är 0,2 kpa så visar teckenfönstret P0,20). 12. Timräknare Timräknaren räknar antalet timmar som Simatek GFCD 16 har varit igång. Räkningen börjar varje gång filtrets ΔP överstiger 0,10 kpa. Avläsning av timräknaren på teckenfönstret [7]: Tryck på SELECT MENU [9] tills teckenfönstret [7] visar bokstaven L följd av de siste tre siffrorna (från 0 till 999) av fem som anger det totala antalet driftstimmar för Simatek GFCD 16 (t.ex. om Simatek GFCD 16 har arbetat i timmar så visar teckenfönstret L270). Tryck på SELECT MENU [9] tills teckenfönstret [7] visar H följt av de två första siffrorna (från 0 till 65) som anger det totala antalet timmar som Simatek GFCD har varit igång. (Exempel: om Simatek GFCD 16 har arbetat i timmar så visar teckenfönstret H12). 13. Noll justering Koppla ifrån tryckrören om teckenfönstret [7] inte visar 0,00 kpa; fortsätt som följer: Tryck på SELECT MENU [9]: bokstäverna oooo (zero ΔP Automatic) visas i teckenfönstret [7]. Tryck på knappen + [10], så att den första siffran blinkar: P eller -, följd av tre siffror. Tryck på SELECT MENU [9] för att starta transformatorn. OBS! Ta bort rören före drift. SE UPP! Det här steget får göras endast efter minst 30 minuters uppvärmning. Simatek A/S Main Tel.: Hotline Ver _SE after-sales@simatek.dk 9
10 14. Fjärröverföring av ΔP-värdet (endst GFCD 16:4 och GFCD 16:12) Det är möjligt att överföra det ΔP som visas i teckenfönstret på Simatek GFCD 16 till ett annat instrument med hjälp av panelen 4-20 ma [29]. Utgångssignalen kan vara av typen aktiv eller passiv se på ritningen nedan som förklara hur man väljer typen av signal (Aktiv är förinställt av fabriken) ma aktiv utgång Det finns inget behov av yttre strömkälla; anslut de externa instrumenten till terminalerna [28] ma passiv utgång SE UPP! I det här fallet är utgången 4-20 ma passiv. Den behöver anslutas till en extern strömkälla. 1. Anslut fjärrkontrollens positiva (+) pol till terminalen 4-20 ma POS [28]. 2. Anslut polen (-) på en stabil strömkälla (15-24 V DC) till polen 4-20 ma NEG [28]. 3. Anslut strömkällans positiva pol till det externa instrumentets negative pol. 4. Använd en skärmad kabel för anslutningen. FJÄRRKONTROLL TECKENFÖNSTER SKÄRMAD KABEL STRÖMKÄLLA V DC _SE Ver Hotline Main Tel.: Simatek A/S 10 after-sales@simatek.dk
11 15. Meddelanden i teckenfönstret PP1: Styrenheten indikerar att Alarm ΔP har överskridits. Stabilisera filtrets ΔP, tryck på knappen - [10] för att återställa enheten. PPP: Det maximala värdet på ΔP för Simatek GFCD 16 har överskridits (3,00 kpa). Stabilisera filtrets ΔP, tryck på knappen - [10] för att återställa enheten. P---: ΔP värdet är <0,50 kpa. Kontrollera i det här fallet att filterkranarna är korrekt anslutna till tryckportarna på Simatek GFCD 16 så som beskrivs i avsnitt 6.2. Om problemet består: Koppla ifrån rören mellan filterkranarna och tryckportarna. Justera DP-indikationen till kpa som anges på sidan 11, avsnitt 13. Anslut rören mellan filterkranarna och tryckportarna. SB: fjärrkontakten är öppen [26]. 16. Problemsökning Problem Möjlig orsak Lösning Teckenfönstret är tomt och alla LED är frånslagna Ström saknas Kontrollera kopplingsplintarna [4] Teckenfönstret visar Sb Vissa ventiler blir överhoppade Teckenfönstret visar pulssekvensen men ventilerna fungerar inte Anslutningarna på terminalerna Remote och Common [26] är inte anslutna Kontrollera säkring F1 [31] Felaktiga elanslutningar mellan Simatek GFCD och spolarna Spolar är avbrutna Transformatorns sekundärlindning är avbruten Strömkretsen är skadad Matningsspänningen till ventilerna skiljer sig från den spanning som anges på spolarna Felaktig anslutning mellan Simatek GFCD 16 och ventilerna Kontrollera anslutningen Byt säkringen (se kapitel17) Kontrollera anslutningarna [2] Kontrollera spolarnas sammanhang Kontakta Simatek Kontakta Simatek Kontrollera eller välj om matningsspänningen (Se avsnitt 7.1) Kontrollera anslutningarna [2] LED OK [18] är frånslagen Mikroprocessorhaveri Kontakta Simatek 17. Säkringar Benämning Storlek Värde Typ Nr. på ritning Beskrivning F3 5 x ma T [23] 115/230 V huvudsäkring F3 5 x 20 2 A T [23] 24/48 V huvudsäkring F1 5 x A T [31] Utgång 24 V och Rem-Fan F2 5 x ma T [32] + 5 V inre strömförsörjning I händelse av byte måste ovanstående värden respekteras. Simatek A/S Main Tel.: Hotline Ver _SE after-sales@simatek.dk 11

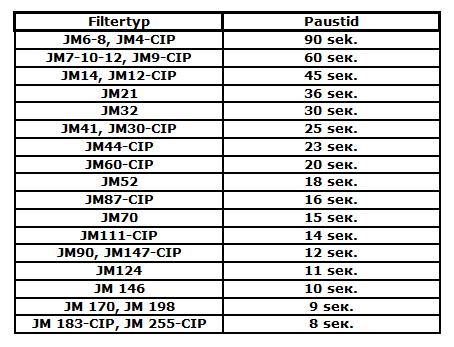

12 18. Fabriksinställningar/Programmeny 18.1 Pulstid Simatek rekommenderar en pulstid på 0,2 sekunder. Rekommenderade paustider för SimPact 4T/4T- R filter 18.2 Paustid fortlöpande Vid fortlöpande rengöring är paustiden beräknad utifrån en total rengöringstid för filtret på 180 sekunder. Se rekommenderad paustid vid fortlöpande rengöring för den aktuella filtertypen 18.3 ΔP Start/stopp Varje gång differentialtrycket i filtret överstiger det inställda värdet startar påsrengöringen. Påsrengöringen stoppar när ΔP sjunker under det inställda värdet. ΔP Start/stop är inställt i Kilopascal (1 kpa = 100 mm WG) Paustid ΔP-rengöring Vid ΔP-rengöring bör paustiden sättas på ett mycket lågt värde, eftersom styrenheten själv reglerar hur ofta filtret rengörs. Paustiden måste emellertid motsvara kompressorkapaciteten för att garantera att tryckluften håller fullt tryck under hela rengöringsförloppet. Se Simateks filtermanual angående tryckluftsförbrukning Paustid avstängningsrengöring Paustiden under avstängningsrengöring kan ställas in som krävs i enlighet med egenskaperna hos det aktuella dammet; emellertid måste paustiden motsvara kompressorns kapacitet Avstängningscykler Påsrengöriing fortsätter under det angivna antalet cykler (från första ventil till sista ventil) efter att filtrets ΔP har sjunkit under 0,10 kpa (fläkten är avstängd). All utrustning för bortskaffning av det avskilda dammet bör vara igång under avstängningsrengöringen. Simatek rekommenderar 2-3 cykler, eftersom den aktuella cykeln behandlas som den första avstängningscykeln. Därför kommer den första cykeln inte nödvändigtvis att vara en fullständig cykel. Avstängningsrengöring fungerar bara under ΔP-rengöring. Om ΔP i filtret överstiger 0,10 kpa under avstängningsrengöringen så avbryts funktionen och den ordinarie påsrengöringen startar ΔP Alarm Varje gång differentialtrycket i filtret överstiger det inställda värdet kommer ett larm. Om det behövs kan signalen ledas exempelvis till kontrollrummet. ΔP Alarm är angivet i kpa _SE Ver Hotline Main Tel.: Simatek A/S 12 after-sales@simatek.dk
13 PAGE INTENTIONALLY LEFT BLANK Simatek A/S Main Tel.: Hotline Ver _SE
14 19. Förklaringar [1] Brytare på/av [2] ventilterminaler valves terminals Insticksmodell (Push in) [3] Ventiljordning [4] Kopplingsplintar [5] Bygel för val av spänning till strömtillförsel [6] Bygel för val av spänning till ventiler [6A] Bygel för val av spänning till ventiler [7] Teckenfönster [8] Bygel för val av frekvens till ventiler (AC/DC) [9] Tryckknapp till valmeny (Select Menu) [10] Tryckknappar +/- [11] LED Puls [12] LED Paus [14] Tryckknapp Delta P/valves [16] LED ΔP Cleaning [18] LED OK [20] Terminalhölje [21] Fästskruvar för transparent hölje (tillval) [22] Gul dekal som anger spränningsfrekvens IN/OUT [23] Huvudsäkring [24] Reläterminaler [25] Produktkod och serienummer [26] Fjärrkontrollterminal [28] Utgångsklämmor för signal, 4-20 ma [29] Valfri 4-20 ma panel [31] Utgångssäkring 24 V och Fan Rem [32] + 5 V säkring för inre strömförsörjning [33] LED Avstängning [34] LED Pre-coating _SE Ver Hotline Main Tel.: Simatek A/S 14 after-sales@simatek.dk

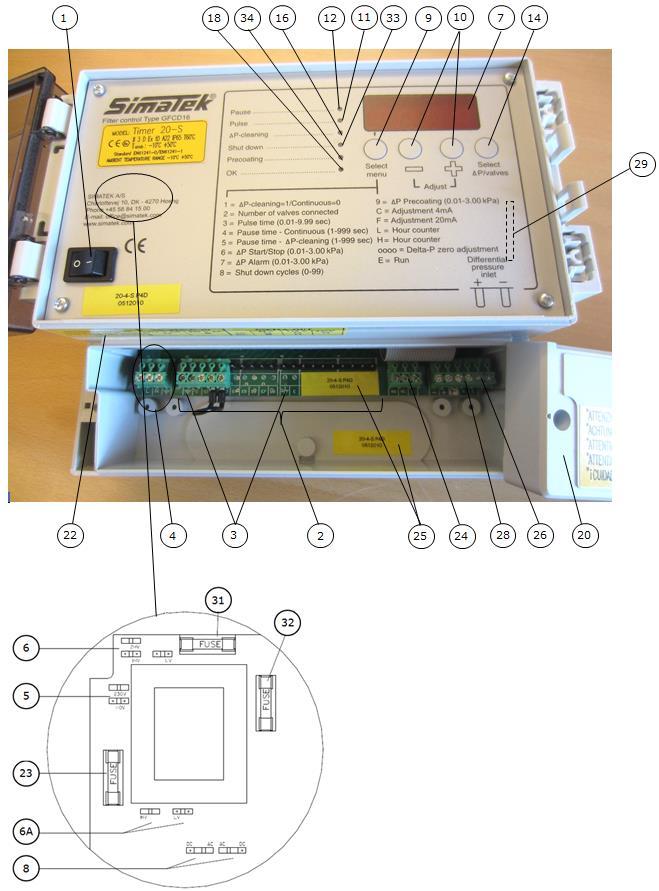

15 20. Översiktsbild av Simatek GFCD 16: 2-16 ventiler Simatek A/S Main Tel.: Hotline Ver _SE
16 21. Kopplingsschema för Simatek GFCD 16: 2-10 ventiler Terminaldiagram Simatek filterstyrning GFCD 16 Diagram för 2 till 10 ventiler Uttagsplint med terminaler för 4 eller 10 ventiler Filterstyrning Elförsörjning Akt: A Ventilerna 1 till 10 En larmsignal delta P eller kortslutning kan tas från kontakterna CO och NO eller NC. Endast GFCD 16-4 och Olika tryck kan tas mellan oh Filterstyrningen kan konfigureras som aktiv eller passiv. Se manualen. Ritning: PLL Levereras med anslutning mellan C och R. Filterstyrningen startar rengöring när strömmen ansluts. Med konstant strömtillförsel kan rengöringen styras med anslutning mellan C och R. En anslutning mellan C och F startar avstängningsrengöringen. Skala 1:1 Datum/tid: :41 Tryckskala Tryckdatum : Sid 1 av _SE Ver Hotline Main Tel.: Simatek A/S 16 after-sales@simatek.dk
17 22. Kopplingsschema för Simatek GFCD 16: Ventilerna 1 till 10 Ventilerna 11 till 16 Uttagsplint med terminaler för 10 ventiler Filterstyrning Elförsörjning Terminaldiagram Simatek filterstyrning GFCD 16 Akt: A Uttagsplint med terminaler för 4 eller 10 ventiler En larmsignal delta P eller kortslutning kan tas från kontakterna CO och NO eller NC. Endast GFCD 16-4 och Olika tryck kan tas mellan oh Filterstyrningen kan konfigureras som aktiv eller passiv. Se manualen. Diagram för 12 till 16 ventiler Levereras med anslutning mellan C och R. Filterstyrningen startar rengöring när strömmen ansluts. Med konstant strömtillförsel kan rengöringen styras med anslutning mellan C och R. En anslutning mellan C och F startar avstängningsrengöringen. Skala 1:1 Tryckskala Datum/Tid :42 Tryckdatum Sid 2 av 2 Simatek A/S Main Tel.: Hotline Ver _SE after-sales@simatek.dk 17
18 23. Överensstämmelseförklaring _SE Ver Hotline Main Tel.: Simatek A/S
