Mikroprosessor Economist MCS Elektronick sekvensator Bruksanvisning

Transkript

1 Mikroprosessor Economist MCS Elektronick sekvensator Bruksanvisning

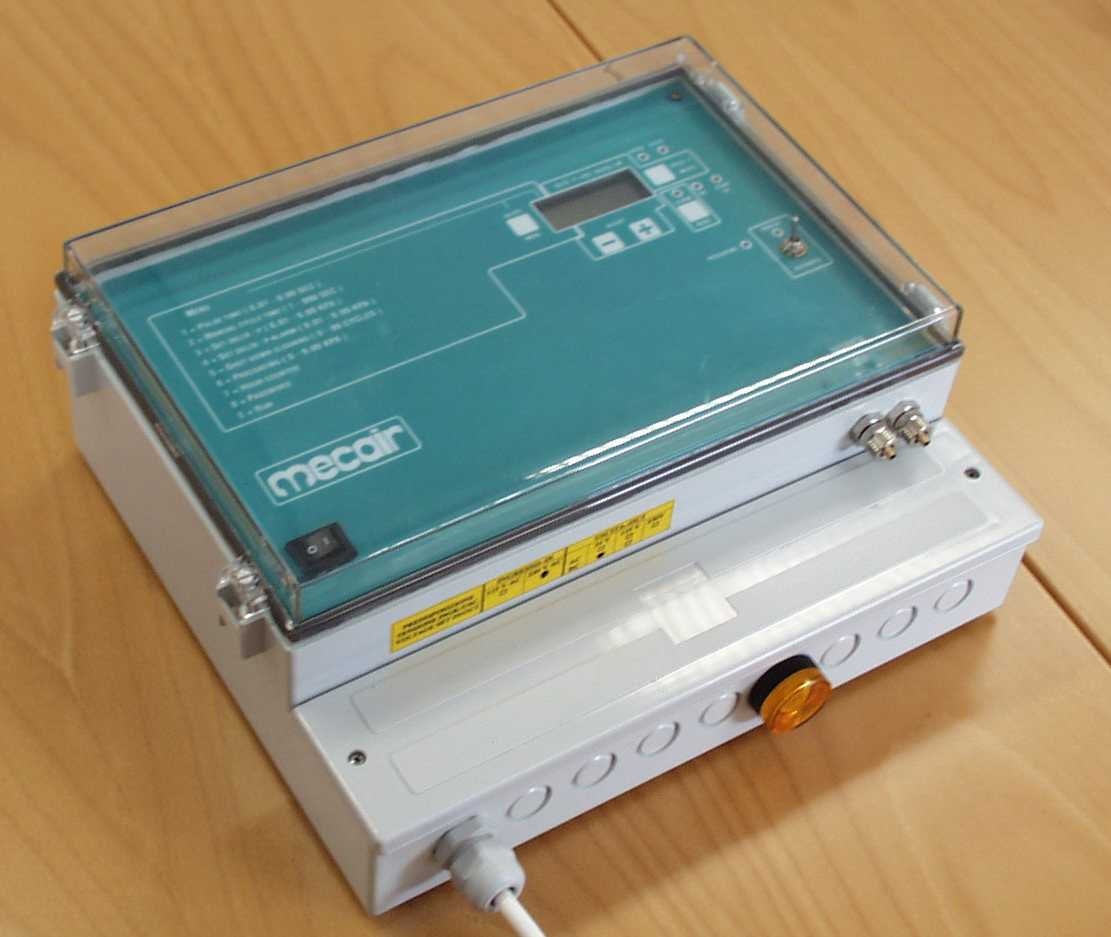

2 Mikroprocessor Economist modell MCS Economist serien är de av Mecair utvecklade elektroniska sekvensatorer med integrerad delta-p sensor. Den här updaterade versionen av MCS har utvecklats speciellt för att styra reningssystemen i filter och innehåller avancerad mikroprocessorteknik. Alla tekniska egenskaper uppfyller CE -direktiven för svagström och isolation. Enheten har testats av en auktoriserad forskningsanstalt och uppfyller direktiven 89/336EEG och 93/68EEG. MCS enheten är tillgänglig med minst 4 (MSC4) och upp till 128 (MCS128) utgångar. Modellerna växer med steg om 4, m a o MCS4, MCS8, MCS12, osv. Funktionsprincipen är följande: en inre givare registrerar utvecklingen av delta-p i filtret och när ett förprogrammerat värde för delta-p överskrids sänder enheten automatiskt en sekvens signaler till membranventilerna (passerande de utgångar som inte är kopplade eller som inte uppvisar spänning). Enheten möjliggör även en manuell inställning av cykeltid (MANUAL CYCLE TIME), vilket är den tid i sekunder efter vilken enheten åter styr samma ventil. På detta vis kan du åstadkomma en automatisk paus mellan signalerna till styrd ventil och nästa ventil. Allt detta är möjligjort med en sofistikerad algoritm, som kan optimera paustiden automatiskt med den förprogrammerade cykeltiden (Manual Cycle Time) som utgångspunkt. Enhetens display visar alla funktionsvärden, som förprogrammerad delta-p, delta-p alarm, paustid, timräknare, antal sykler för avstängningsrening och relativ paustid. Economist MCS har också en PRECOATING funktion, vilken uppskjuter starten av reningssykler tills delta-p har nått det värde för PRECOATING som inprogrammerats (detta värde måste vara större än inställt delta-p, Set delta-p). Detta möjliggör att filterslangarna överbelastas med reagenspulver eller preparationspulver. När delta-p PRECOATING-värdet har uppnåtts raderas detta värde automatiskt och reningssyklerna fortsätter med inställt delta-p värde (Set delta-p). Det är även möjligt att ställa in ett oberoende värde av Delta-P ALARM. HÖLJE Grå ABS genomskinligt lock SÄKERHETSKLASS IP65 DIMENSIONER MCS 4 32 : mm, MCS : mm, MCS : mm. KOPPLINGAR Push in anslutning med max. trådarea 2,5 mm² TEMPERATUR Lagring: 20 C/+80 C. I drift: 10 C/+50 C, med verkningsgrad 30%. VIKT MCS32: ca. 3,3 kg. MCS48: ca. 7 kg. MCS128: ca. 9,1 kg. DRIFTSPÄNNING Volt (±20%) 50/60 Hz (2 områden möjliga via val av anslutning). På begäran: Volt (±10%) 50/60 Hz Volt (3 områden möjliga via val av anslutning), UTGÅNGAR Växelström () eller Likström () (2 områden möjliga via val av anslutning). Special applicering: 48 Volt eller. ANTAL UTGÅNGAR Min. 4, max. 128 (mellanmodeller är tillgängliga i steg om 4). EFFEKT PULS TID MANUELL CYKEL TID INSTÄLLT DELTA P INSTÄLLT P ALARM PRECOATING ANTAL CYKLER VID AVSTÄNGNINGSRENING TIMRÄKNARE Inmatningseffekt: max 50 VA Utmatningseffekt: max 45 VA 30 Watt med max puls tid 1 sekund. 20 VA 15 Watt med max puls tid mer än 1 sekund 0,01 9,99 sek sek 0,01 9,99 kpa 0,01 9,99 kpa 0 9,99 kpa 0 99 gånger timmar ALARM SIGNAL: När du får utrustningen, är brytaren i NC position (se diagram). Vid inkoppling av utrustningen kommer brytaren att skifta till läge NO. Om timern skiftar automatiskt till NC, har du ALARM till. Det här alarmet indikerar ett av följande fel: kortslutning av en eller flera utgångar (LED ALARM brinner). överskridande av P ALARM (LED ALARM brinner). LED OK SIGNAL: När du får utrustningen, är brytaren i NC position (se diagram). Vid inkoppling av utrustningen kommer brytaren att skifta till läge NO. Om timern skiftar automatiskt till NC, har du ALARM till. Det här alarmet indikerar en funktionsstörning i mikroprocessorn (LED OK slocknar). WD! "#$ %!!&'()

3 Inställning av Nätspänning OBSERVERA: välj aldrig utgångar 230 V i! 230 V 115 V Spänningsinställning för ventilutgångar 24 V 115 V 230 V eller inställning för ventilutgångar 0 I SPÄNNING UT N L L1 L2 L3 L8 L9 C1 C2 C3 C8 C9 DETALJ AV MAGNET VENTIL ANSLUTNING STRÖM KÄLLA GND common MAGNET (C) (1) VENTILER (1) (C) common STÄLL BRYTAREN TILL POSITION 0 ANSLUT MAGNETVENTILERNA. Anslutning till jord av ventilerna är absolut nödvändig om utspänningen är större än eller 48 V. INMATING: med 220 V från nät (L = fas, N = neutral) eller med separat spännings och strömkälla från tilläggstransformator (magnetventilerna, fjärrkontrollbrytare etc.). I så fall är det absolut nödvändigt att jorda en av de 2 kopplingar från secondary och koppla den till N kontakten. ANSLUT TILL JORD GND STÄLL TILL POSITION 1 ANSLUT FILTERTRYCK UTTAGEN VARNING: Utsätt inte för direkt solljus. Skydda från absorption av vatten och fukt. alla elektriska kopplingar, magnetventilerna inkluderade, måste dragas separat från andra applikationer (t ex från motorkablar).

4 Användning av enheten: MENU DELTA-P = kpa / VALVES = N 1 : PULSE TIME ( 0,01 9,99 SEC ) SELECT 2 : MANUAL CYCLE TIME ( 1 SEC ) 3 : SET DELTA P ( 0,01 9,99 kpa ) 4 : SET DELTA P ALARM ( 0,01 9,99 kpa ) 5 : SHUT DOWN CLEANING ( 0 99 TIMES ) MENU ADJUST 6 : PRECOATING ( 0 9,99 kpa ) 7 : HOUR COUNTER 8 : PASSWORD E : RUN MANUAL LED MANUAL AUTOMATIC SWITCH Välj MANUAL- eller AUTOMATIC-läge genom att flytta brytaren till önskad position (genom att skifta till MANUAL -läge, lyser LED MANUAL upp). I MANUAL-läge styr enheten ventilerna med de värden för Paustid och Pulstid som har programmerats in. I AUTOMATIC-läge reglerar enheten automatiskt Paustid för att hålla ett konstant Delta P. När du väljer PRECOATING funktionen, spärrar du MANUAL-läget. Följ instruktionerna nedan: Tryck SELECT MENU: på displayen blinkar nr 1: med + eller välj PULSE TIME. Tryck SELECT MENU: på displayen blinkar nr 2: med + eller välj MANUAL CYCLE TIME. Den här funktionen väljer hur länge det tar innan Economist återvänder till att styra samma ventil. Economist räknar automatiskt ut paustid beroende på manuell cykel tid och antal inkopplade ventiler. Tryck SELECT MENU: på displayen blinkar nr 3: med + eller välj önskat SET DELTA P. Tryck SELECT MENU: på displayen blinkar nr 4: med + eller välj önskat Delta P värde som skall aktivera ALARM. Normalt skall man välja ett större värde än Set Delta P (steg 3). Tryck SELECT MENU: på displayen blinkar nr 5: med + eller välj antal NO. OF CYCLES FOR THE SHUT DOWN CLEANING som aktiveras automatiskt när Delta P understiger 0,1 kpa när fläkten har stängts av. Genom att välja 0 deaktiverar du avstängningsrening. Under avstängningsreningscykeln syns bokstaven E på displayen. När reningscykeln slutar, syns END på displayen, för att indikera att renings cykeln har slutat. (Obs: ingen anslutning behövs eftersom den fungerar med Delta P). Tryck SELECT MENU: på displayen blinkar nr 6: med + eller välj önskat DELTA P PRECOATING värde (genom att välja 0 hoppar du över denna funktion). Economist accepterar endast ett Delta P värde större än valt Set Delta P (steg 3). Ventilerna kommer inte att aktiveras tills Delta P PRECOATING värdet har uppnåtts, oberoende av Set Delta P (steg 3) och Delta P Alarm (steg 4). Den ignorerar också Shut Down Cleaning funktionen om Delta P PRECOATING värdet inte har uppnåtts. När Delta P PRECOATING värdet har uppnåtts, startar reningscykeln för ventilerna och PRECOATING funktionen försvinner automatiskt, tills du väljer ett nytt värde för den. Tryck SELECT MENU: på displayen blinkar nr 7HH: och omedelbart efter visas på displayen timräknaren med 4 siffror. När timräknaren uppnår 9999, börjar den på nytt från 0. Tryck SELECT MENU: på displayen blinkar 8PAS: tillgång till SUBMENU (endast i instruktionerna om så krävs): tryck SELECT MENU igen: på displayen visas bokstaven E: cykeln startar. OBS: Genom att trycka knappen Delta P / valves är det möjligt att återvända till E (drift) från varje steg av programmereings menyn. Under programmering återvänder enheten automatiskt till E (drift) efter två minuter från sista inställningen. Systemet hoppar automatiskt över sådana utgångar som inte har kopplats (load search), och visar i snabb takt de utgångar som inte detekterats. Under första cykeln, kontrollera att alla utgångar fungerar som de ska (om de inte aktiveras kontrollera kopplingarna till magnetventilerna eller kontrollera att det finns spänning från magnetventilen).! "#$ %!!

5 LED PAUS INDIKATOR MELLAN 2 PULSER. SELECT DELTA-P = KPA / VALVES = N PAUSE PULSE LED PULS INDIKATOR FÖR VENTIL. MENU DELTA-P VALVES ADJUST OK STAND ALARM BY RESET När enheten är i drift visar den på displayen P för tillfället. Tryck denna knapp för att visa ventilnummer för aktiv ventil. Tryck igen för att återvända till P. LED STAND BY: stäng brytare SB på kopplingskortet för att möjligöra enhetens stand by läge: LED STAND BY blinkar. Öppna kontakten SB för att tillåta enheten att funktionera. ALARM VID MIKROPROSESSOR FEL: när LED OK slocknar kan inte detta problem lösas på stället och utrustningen måste repareras av Mecair. LED ALARM: LED PRECOATING: LED ALARM tänds när LED blinkar när 1 Delta P i filtret överskrider PRECOATING Delta P värdet är inställt, Delta P ALARM. Åtgärd: och kommer att fortsätta blinka tills tryck + : på displayen visas PPP1 värdet uppnåtts. normalisera Delta P i filtret. återvänd med till E (drift). tryck RESET. 2 Kortslutning av en eller flera utgångar. Åtgärd: tryck + : på displayen visas bokstaven A följt av den söndriga ventilens nummer. sök med + numren på andra defektiva ventiler. åtgärda felet. återvänd med till E (drift). tryck RESET. Genom att koppla in en indikator (med egen strömkälla) till 4 20 ma kortet (passiv utgång), kan man se Delta P värdet. Genom att stänga SB, sätts enheten i stand by läge. Genom att stänga brytaren AM stängs AUTOMATIC laget av (enheten fungerar endast i MANUAL-läge). SKILD DISPLAY 4 20 ma SB AM ma R RESISTANS R: Spänningskälla <15 V, ingen resistans. Spänningskälla från 15V till 24 V, R = 470 Ω ½ W Spänningskälla mer än 24 V, R = 1000 Ω 1W Flat kabel (rekommenderad) EFFEKT 5 30 V! "#$ %!!
