1 G E O K O N S U L T T E N N E A B PM Berg Kv. Bysten, Skulptörvägen Stockholm Structor Bygg Stockholm AB Geokonsult Tenne AB kompletterad avseende sprängningskostnader Mats Tenne Antal sidor: 3 Antal ritningar: 2

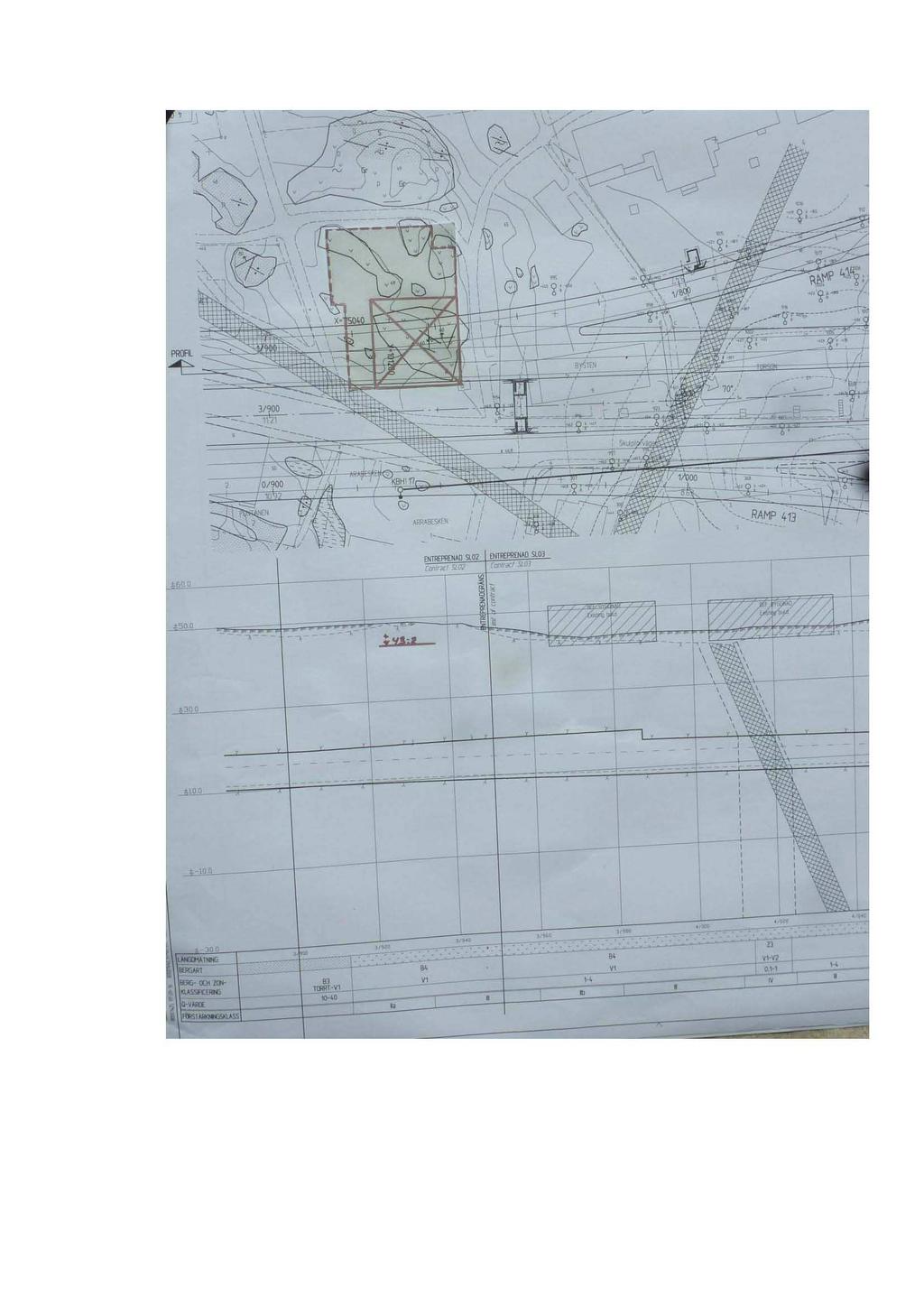

2 2 27 juni 2013 PM Berg Kv. Bysten, Skulptörvägen, Stockholm På uppdrag av Structor Bygg Stockholm AB har undertecknad i mitten av maj 2013 gått igenom utredningsmaterial i syfte att bedöma möjligheterna att grundlägga en byggnad placerad enligt bifogad situationsplan, ursprungsskala 1:500, upprättad av Structor på underlag från Erséus Arkitekter AB. Uppdraget är en förnyad bedömning då byggnadens tidigare plan-och höjdläge justerats samt att antalet våningar utökats, jfr Geokonsult Tenne AB PM Berg, Kv. Bysten Då byggnaden är avsedd att uppföras i nära anslutning till tunnelsystemet Södra länken har utredningsmaterial inhämtats från Trafikverket i form av handlingar avseende aktuell tunnels plan-och höjdläge, bergförhållanden, tunnelförstärkningar mm. Planerad byggnad Byggnaden med garage avses grundlagd med lägsta nivå färdigt golv, FG, på ca +43,2, inlagt på bifogad ritning i sektion och där i plan även planerad byggnads omfattning och dess grundnivå framgår i förhållande till Södra länken. Ritningen är ett utdrag av prognosritning för Södra länken i ursprungsskala 1:400, upprättad Berg i dagen förekommer inom fastigheten som berghällar innehållande bergarter bestående mestadels av grönstenar. Hällarnas ytor finns på nivåer mellan cirka +47 till +49. Bergarterna utgörs huvudsakligen av grönstenar. Nivåförhållandena innebär i praktiken att cirka 7 m berg som mest kommer att schaktas bort för grundläggningen. Byggnadens höghusdel med 12 våningar ovan mark och 2 källarvåningar kommer i plan att tvära över hela den inre huvudtunneln T301 i Södra länken. Höghusdelens två ytterväggar, som blir parallella med Södra länken, kommer i plan nära nog i liv med tunnelns båda väggar. Bergtäckningen mellan byggnadens FG +43,2 och underliggande huvudtunnels hjässa, blir som minst cirka 22m. Nära tunnelväggarna blir bergtäckningen genom tunnelns valvform cirka 28m. Jord-och bergschaktningsarbetena kommer enligt detaljplan TDp93024 att delvis behöva utföras inom Område för Bergsal betecknat t2 i Södra länken.

3 3 27 juni 2013 För t2 anges att sprängning, borrning eller andra ingrepp i undergrunden får ej ske mer än 2 m under befintliga byggnader eller befintlig marknivå. Djupet får underskridas om utredning visar att skador på undermarksanläggning ej sker eller detta uppfylls med byggnadsteknik. Bergförhållande och utförda tunnelförstärkningar Berget i Södra länkens huvudtunnlar T301 och T302 inom aktuellt område utgörs av ställvis ganska blockiga och delvis uppkrossade gnejsgraniter med ställvis större inlagringar av grönsten och sedimentgnejs. Berget kan enligt utförd klassificering betecknas som mestadels ganska bra berg. Bergtunnlarna är i tak förstärkta med 40mm fiberarmerad sprutbetong som sprutats över tätt satta 3m bergbultar. Bergtunnlarnas spännvidder varierar mellan 15 och 19m mitt för och under planerad byggnad. Tunnlarna har huvudsakligen tätats med omfattande förinjektering med cementbaserade injekteringsmedel. Bedömning av planerad grundläggning Byggnaden med garage är planerad norr om och över Södra länkens inre huvudtunnel med spännvidd 17-19m. Bergtäckning kommer efter utförd schaktning vara minst 22m. Berget är klassificerat som mestadels ganska bra. Omfattande bergförstärkningar och tätningar har utförts i tunnlarna. En byggnad med 12 våningar plus 2 källarvåningar och med lägsta FG-nivå + 43,2 samt orientering i plan enligt ovan bedöms bergtekniskt möjlig att utföra över och i närheten av Södra länkens tunnlar utan menlig inverkan på tunnlarna. Kostnaderna för sprängning för 2 källarvåningar bedöms medföra relativt stora extrakostnader. Min rekommendation är därför att man inte spränger för mer än en källarvåning. För att verifiera den bergtekniska bedömningen liksom för att uppfylla detaljplanens och Trafikverkets krav erfordras att kvalificerade bergstabilitetsberäkningar utförs. *

4 セ 4 27 juni 2013 z W I- CO Cf) >- ca c Q) O> :ro c: :0... c.. ::J Cf) \ t, " セ M M ] ] G,, i!- - /. ' セ M "., w I

5 セ セ, セ 'f er 5 27 juni 2013 N セ N (, r \. <. v-' A e N セ -::..-...,.-. 3/900 M M M セ N セ M M M T T sy' ' " "
