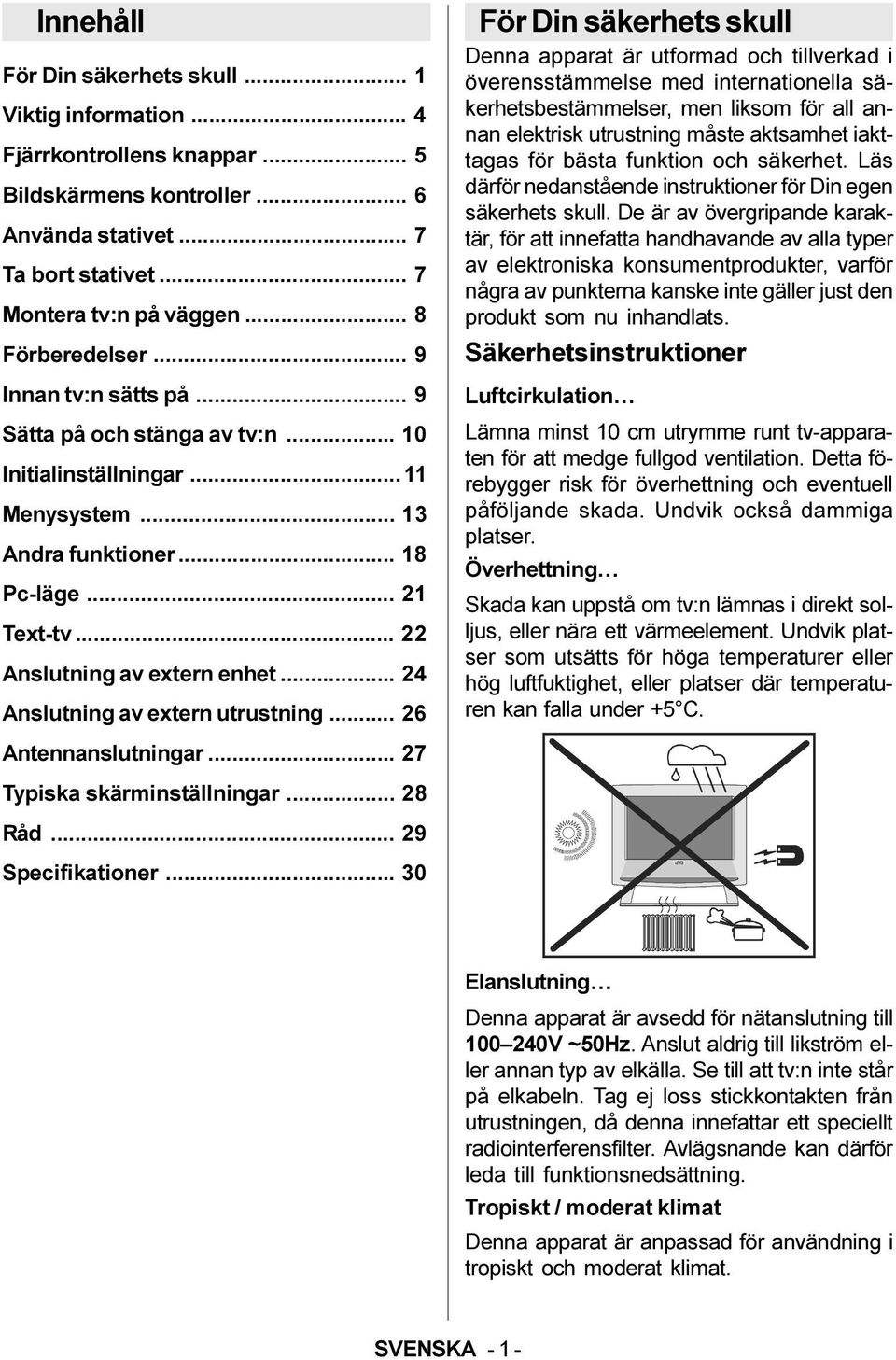

2 Innehåll För Din säkerhets skull... 1 Viktig information... 4 Fjärrkontrollens knappar... 5 Bildskärmens kontroller... 6 Använda stativet... 7 Ta bort stativet... 7 Montera tv:n på väggen... 8 Förberedelser... 9 Innan tv:n sätts på... 9 Sätta på och stänga av tv:n Initialinställningar...11 Menysystem Andra funktioner Pc-läge Text-tv Anslutning av extern enhet Anslutning av extern utrustning Antennanslutningar Typiska skärminställningar Råd Specifikationer För Din säkerhets skull Denna apparat är utformad och tillverkad i överensstämmelse med internationella säkerhetsbestämmelser, men liksom för all annan elektrisk utrustning måste aktsamhet iakttagas för bästa funktion och säkerhet. Läs därför nedanstående instruktioner för Din egen säkerhets skull. De är av övergripande karaktär, för att innefatta handhavande av alla typer av elektroniska konsumentprodukter, varför några av punkterna kanske inte gäller just den produkt som nu inhandlats. Säkerhetsinstruktioner Luftcirkulation Lämna minst 10 cm utrymme runt tv-apparaten för att medge fullgod ventilation. Detta förebygger risk för överhettning och eventuell påföljande skada. Undvik också dammiga platser. Överhettning Skada kan uppstå om tv:n lämnas i direkt solljus, eller nära ett värmeelement. Undvik platser som utsätts för höga temperaturer eller hög luftfuktighet, eller platser där temperaturen kan falla under +5 C. Elanslutning Denna apparat är avsedd för nätanslutning till V ~50Hz. Anslut aldrig till likström eller annan typ av elkälla. Se till att tv:n inte står på elkabeln. Tag ej loss stickkontakten från utrustningen, då denna innefattar ett speciellt radiointerferensfilter. Avlägsnande kan därför leda till funktionsnedsättning. Tropiskt / moderat klimat Denna apparat är anpassad för användning i tropiskt och moderat klimat. SVENSKA - 1 -

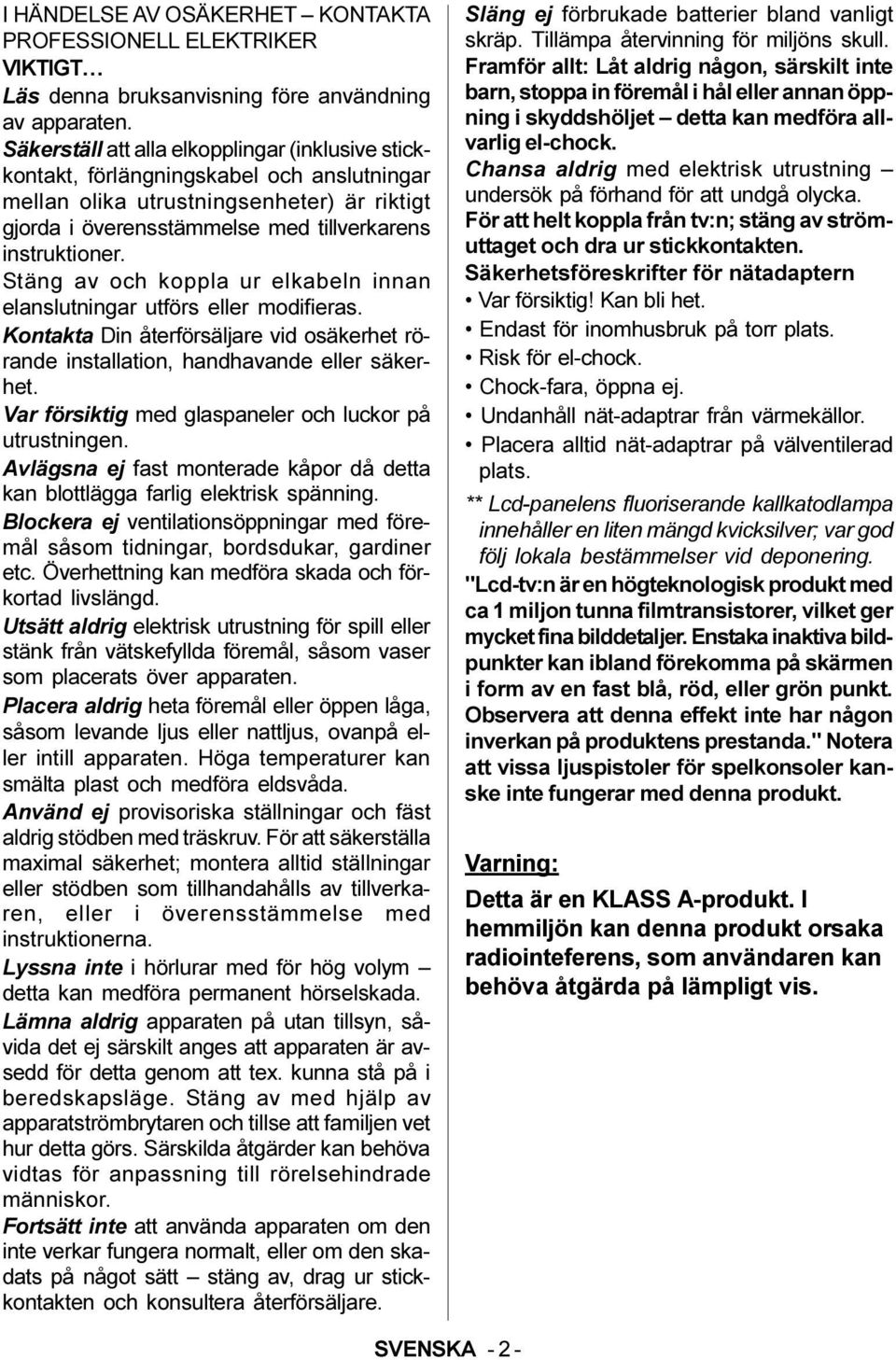

3 I HÄNDELSE AV OSÄKERHET KONTAKTA PROFESSIONELL ELEKTRIKER VIKTIGT Läs denna bruksanvisning före användning av apparaten. Säkerställ att alla elkopplingar (inklusive stickkontakt, förlängningskabel och anslutningar mellan olika utrustningsenheter) är riktigt gjorda i överensstämmelse med tillverkarens instruktioner. Stäng av och koppla ur elkabeln innan elanslutningar utförs eller modifieras. Kontakta Din återförsäljare vid osäkerhet rörande installation, handhavande eller säkerhet. Var försiktig med glaspaneler och luckor på utrustningen. Avlägsna ej fast monterade kåpor då detta kan blottlägga farlig elektrisk spänning. Blockera ej ventilationsöppningar med föremål såsom tidningar, bordsdukar, gardiner etc. Överhettning kan medföra skada och förkortad livslängd. Utsätt aldrig elektrisk utrustning för spill eller stänk från vätskefyllda föremål, såsom vaser som placerats över apparaten. Placera aldrig heta föremål eller öppen låga, såsom levande ljus eller nattljus, ovanpå eller intill apparaten. Höga temperaturer kan smälta plast och medföra eldsvåda. Använd ej provisoriska ställningar och fäst aldrig stödben med träskruv. För att säkerställa maximal säkerhet; montera alltid ställningar eller stödben som tillhandahålls av tillverkaren, eller i överensstämmelse med instruktionerna. Lyssna inte i hörlurar med för hög volym detta kan medföra permanent hörselskada. Lämna aldrig apparaten på utan tillsyn, såvida det ej särskilt anges att apparaten är avsedd för detta genom att tex. kunna stå på i beredskapsläge. Stäng av med hjälp av apparatströmbrytaren och tillse att familjen vet hur detta görs. Särskilda åtgärder kan behöva vidtas för anpassning till rörelsehindrade människor. Fortsätt inte att använda apparaten om den inte verkar fungera normalt, eller om den skadats på något sätt stäng av, drag ur stickkontakten och konsultera återförsäljare. Släng ej förbrukade batterier bland vanligt skräp. Tillämpa återvinning för miljöns skull. Framför allt: Låt aldrig någon, särskilt inte barn, stoppa in föremål i hål eller annan öppning i skyddshöljet detta kan medföra allvarlig el-chock. Chansa aldrig med elektrisk utrustning undersök på förhand för att undgå olycka. För att helt koppla från tv:n; stäng av strömuttaget och dra ur stickkontakten. Säkerhetsföreskrifter för nätadaptern Var försiktig! Kan bli het. Endast för inomhusbruk på torr plats. Risk för el-chock. Chock-fara, öppna ej. Undanhåll nät-adaptrar från värmekällor. Placera alltid nät-adaptrar på välventilerad plats. ** Lcd-panelens fluoriserande kallkatodlampa innehåller en liten mängd kvicksilver; var god följ lokala bestämmelser vid deponering. "Lcd-tv:n är en högteknologisk produkt med ca 1 miljon tunna filmtransistorer, vilket ger mycket fina bilddetaljer. Enstaka inaktiva bildpunkter kan ibland förekomma på skärmen i form av en fast blå, röd, eller grön punkt. Observera att denna effekt inte har någon inverkan på produktens prestanda." Notera att vissa ljuspistoler för spelkonsoler kanske inte fungerar med denna produkt. Varning: Detta är en KLASS A-produkt. I hemmiljön kan denna produkt orsaka radiointeferens, som användaren kan behöva åtgärda på lämpligt vis. SVENSKA - 2 -

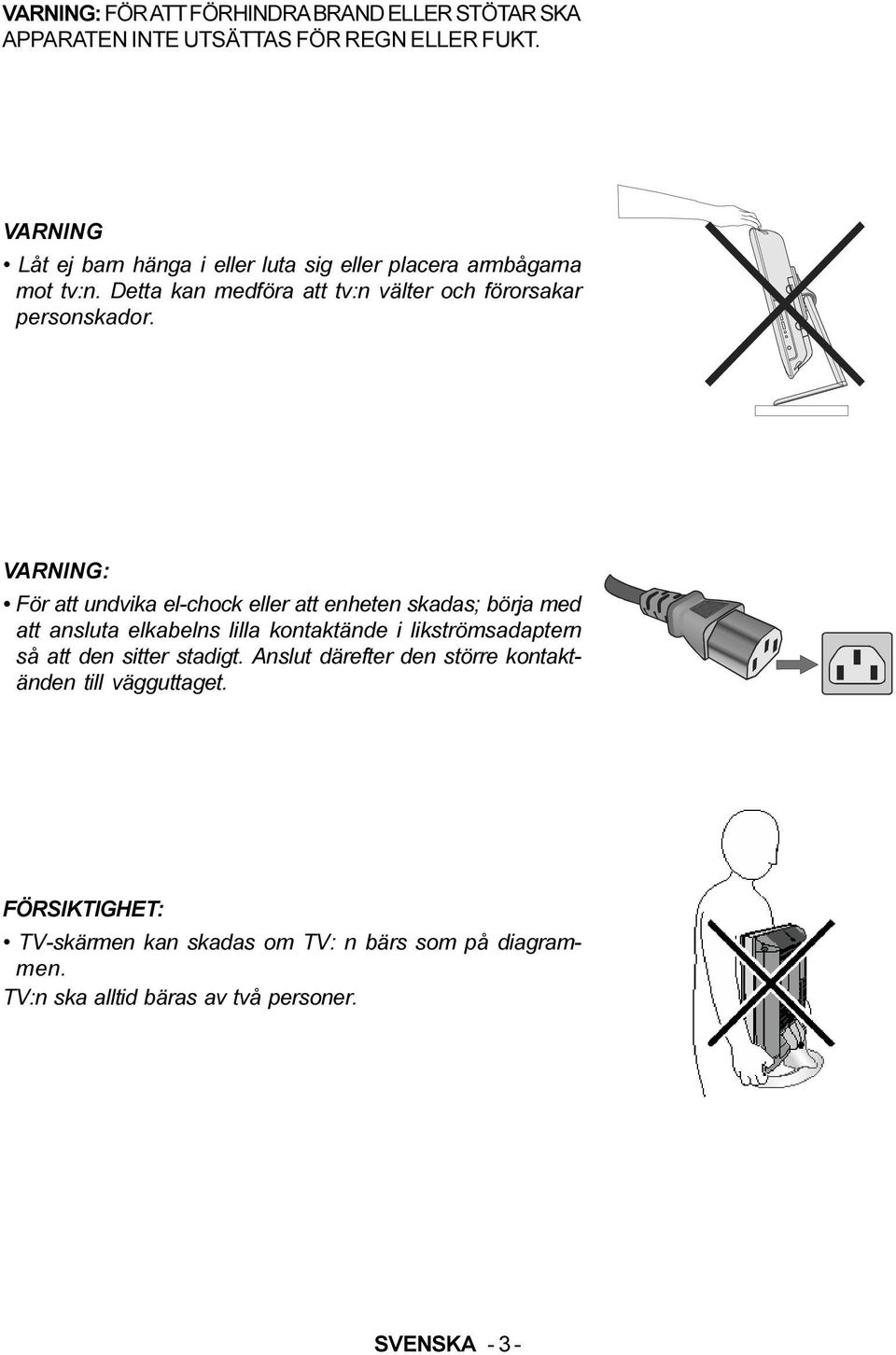

4 VARNING: FÖR ATT FÖRHINDRA BRAND ELLER STÖTAR SKA APPARATEN INTE UTSÄTTAS FÖR REGN ELLER FUKT. VARNING Låt ej barn hänga i eller luta sig eller placera armbågarna mot tv:n. Detta kan medföra att tv:n välter och förorsakar personskador. VARNING: För att undvika el-chock eller att enheten skadas; börja med att ansluta elkabelns lilla kontaktände i likströmsadaptern så att den sitter stadigt. Anslut därefter den större kontaktänden till vägguttaget. FÖRSIKTIGHET: TV-skärmen kan skadas om TV: n bärs som på diagrammen. TV:n ska alltid bäras av två personer. SVENSKA - 3 -

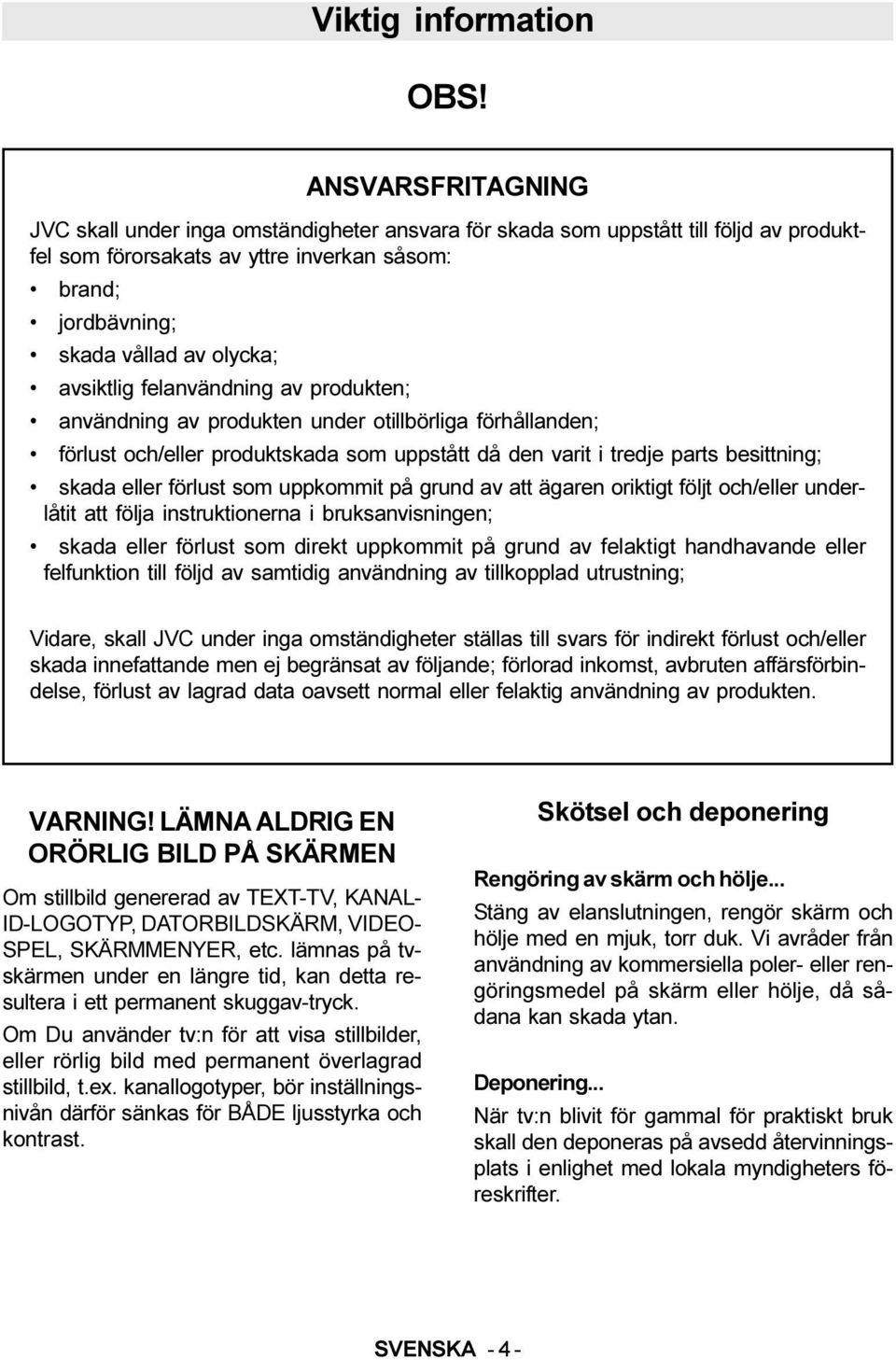

5 Viktig information OBS! ANSVARSFRITAGNING JVC skall under inga omständigheter ansvara för skada som uppstått till följd av produktfel som förorsakats av yttre inverkan såsom: brand; jordbävning; skada vållad av olycka; avsiktlig felanvändning av produkten; användning av produkten under otillbörliga förhållanden; förlust och/eller produktskada som uppstått då den varit i tredje parts besittning; skada eller förlust som uppkommit på grund av att ägaren oriktigt följt och/eller underlåtit att följa instruktionerna i bruksanvisningen; skada eller förlust som direkt uppkommit på grund av felaktigt handhavande eller felfunktion till följd av samtidig användning av tillkopplad utrustning; Vidare, skall JVC under inga omständigheter ställas till svars för indirekt förlust och/eller skada innefattande men ej begränsat av följande; förlorad inkomst, avbruten affärsförbindelse, förlust av lagrad data oavsett normal eller felaktig användning av produkten. VARNING! LÄMNA ALDRIG EN ORÖRLIG BILD PÅ SKÄRMEN Om stillbild genererad av TEXT-TV, KANAL- ID-LOGOTYP, DATORBILDSKÄRM, VIDEO- SPEL, SKÄRMMENYER, etc. lämnas på tvskärmen under en längre tid, kan detta resultera i ett permanent skuggav-tryck. Om Du använder tv:n för att visa stillbilder, eller rörlig bild med permanent överlagrad stillbild, t.ex. kanallogotyper, bör inställningsnivån därför sänkas för BÅDE ljusstyrka och kontrast. Skötsel och deponering Rengöring av skärm och hölje... Stäng av elanslutningen, rengör skärm och hölje med en mjuk, torr duk. Vi avråder från användning av kommersiella poler- eller rengöringsmedel på skärm eller hölje, då sådana kan skada ytan. Deponering... När tv:n blivit för gammal för praktiskt bruk skall den deponeras på avsedd återvinningsplats i enlighet med lokala myndigheters föreskrifter. SVENSKA - 4 -

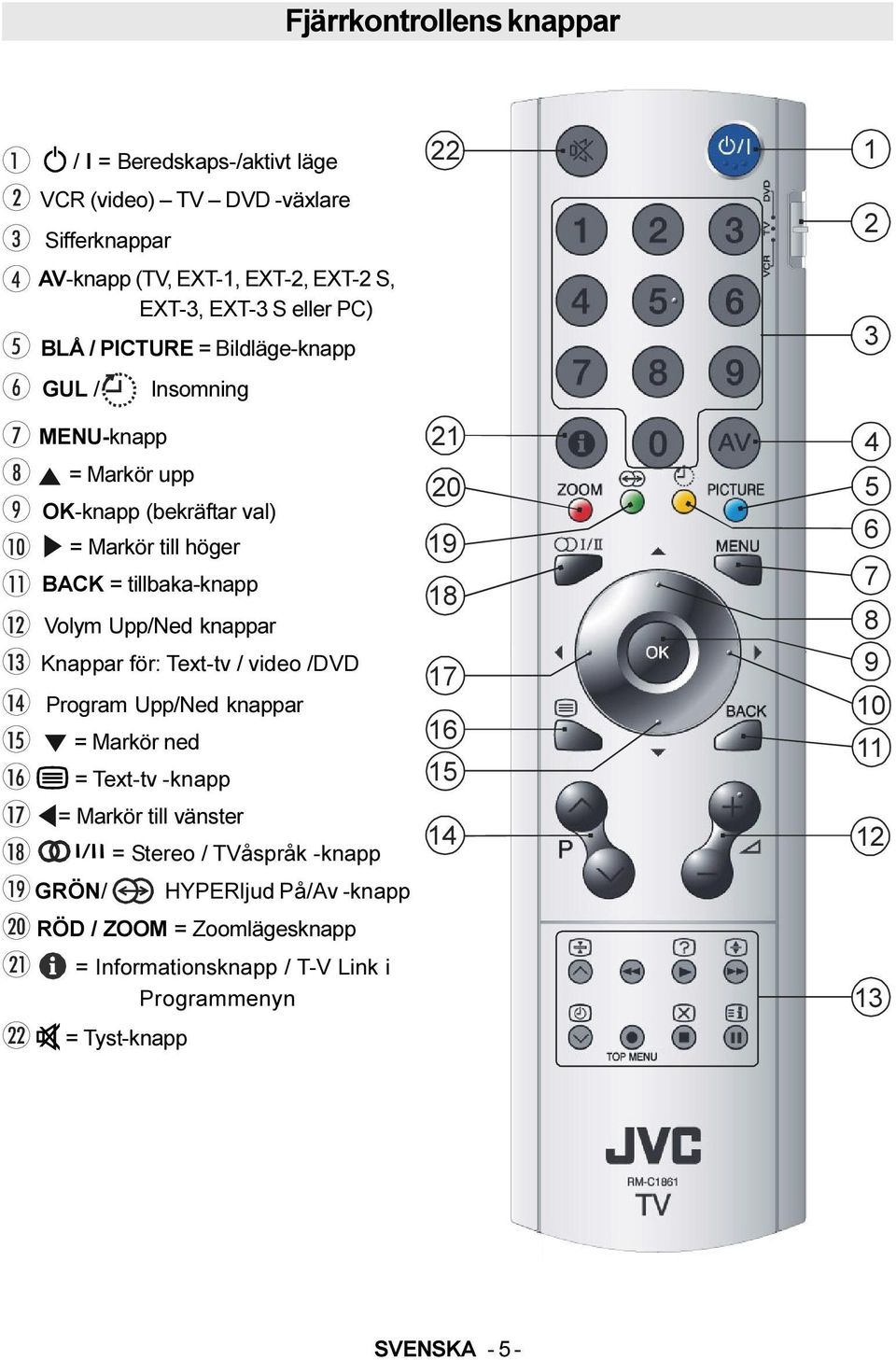

6 Fjärrkontrollens knappar / I = Beredskaps-/aktivt läge VCR (video) TV DVD -växlare Sifferknappar AV-knapp (TV, EXT-1, EXT-2, EXT-2 S, EXT-3, EXT-3 S eller PC) BLÅ / PICTURE = Bildläge-knapp GUL / Insomning MENU-knapp = Markör upp OK-knapp (bekräftar val) = Markör till höger BACK = tillbaka-knapp Volym Upp/Ned knappar Knappar för: Text-tv / video /DVD Program Upp/Ned knappar = Markör ned = Text-tv -knapp = Markör till vänster GRÖN/ = Stereo / TVåspråk -knapp HYPERljud På/Av -knapp RÖD / ZOOM = Zoomlägesknapp = Informationsknapp / T-V Link i Programmenyn = Tyst-knapp SVENSKA - 5 -

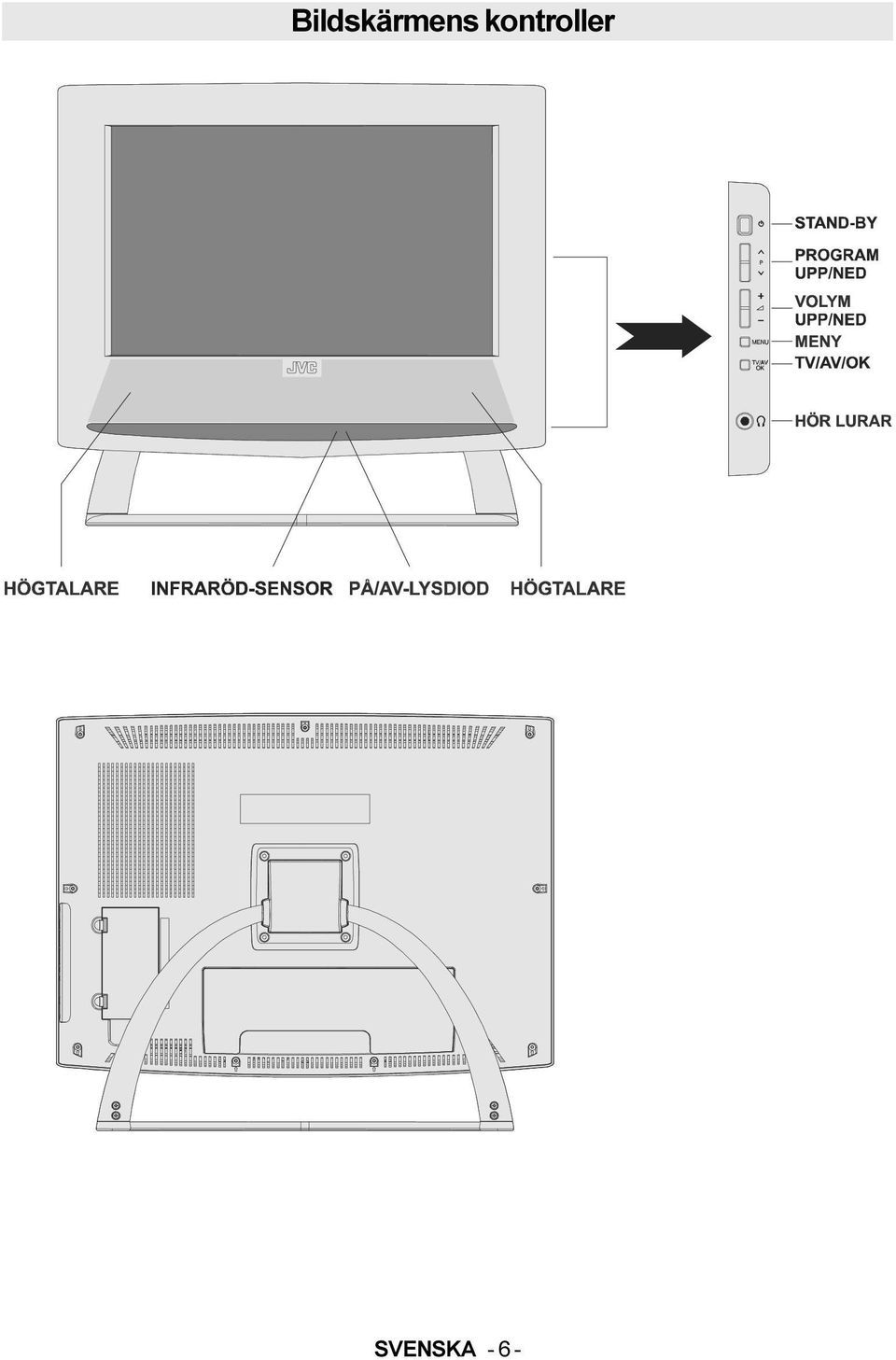

7 Bildskärmens kontroller SVENSKA - 6 -

8 Använda stativet TV:n levereras med ett bordsstativ monterat. Stativet kan användas för att justera tv-skärmens riktning. Vinkla tv:n upp och ned: Håll i stativets nedre del med en hand så att du inte klämmer handen. Håll den andra handen på mitten på tv:ns ovansida och vinkla tv:n långsamt uppåt eller nedåt. Ta bort stativet SVENSKA - 7 -

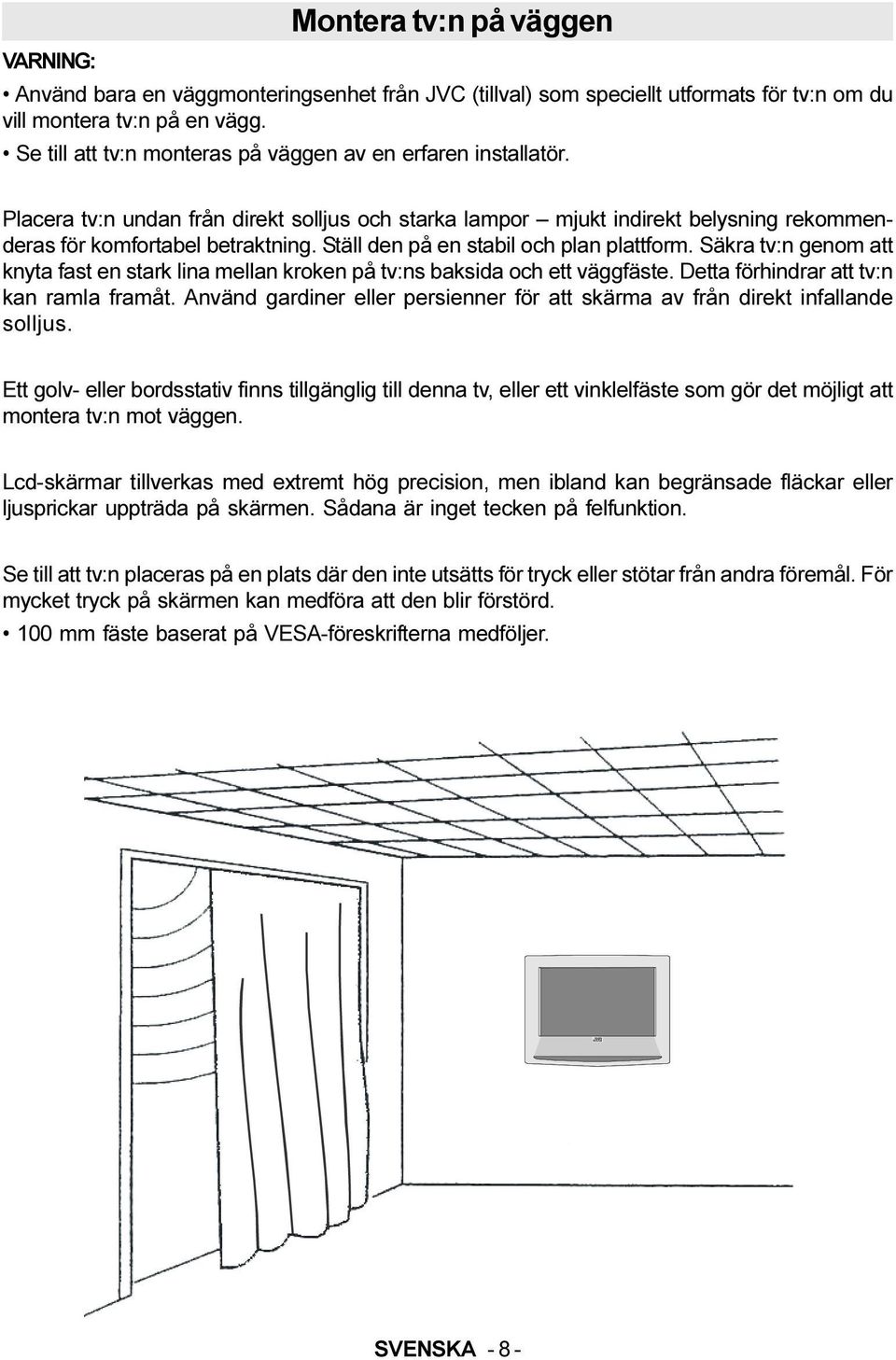

9 Montera tv:n på väggen VARNING: Använd bara en väggmonteringsenhet från JVC (tillval) som speciellt utformats för tv:n om du vill montera tv:n på en vägg. Se till att tv:n monteras på väggen av en erfaren installatör. Placera tv:n undan från direkt solljus och starka lampor mjukt indirekt belysning rekommenderas för komfortabel betraktning. Ställ den på en stabil och plan plattform. Säkra tv:n genom att knyta fast en stark lina mellan kroken på tv:ns baksida och ett väggfäste. Detta förhindrar att tv:n kan ramla framåt. Använd gardiner eller persienner för att skärma av från direkt infallande solljus. Ett golv- eller bordsstativ finns tillgänglig till denna tv, eller ett vinklelfäste som gör det möjligt att montera tv:n mot väggen. Lcd-skärmar tillverkas med extremt hög precision, men ibland kan begränsade fläckar eller ljusprickar uppträda på skärmen. Sådana är inget tecken på felfunktion. Se till att tv:n placeras på en plats där den inte utsätts för tryck eller stötar från andra föremål. För mycket tryck på skärmen kan medföra att den blir förstörd. 100 mm fäste baserat på VESA-föreskrifterna medföljer. SVENSKA - 8 -

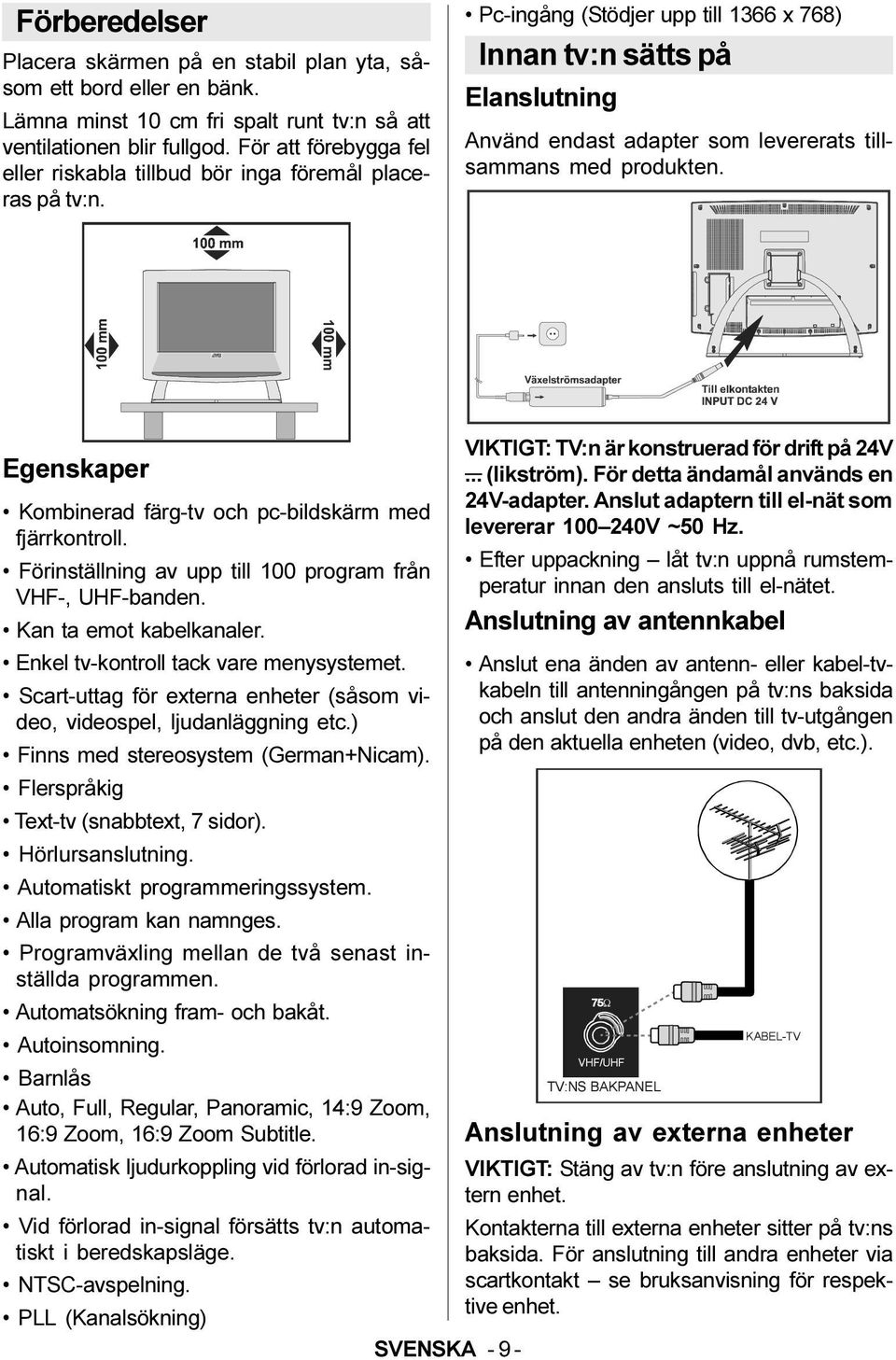

10 Förberedelser Placera skärmen på en stabil plan yta, såsom ett bord eller en bänk. Lämna minst 10 cm fri spalt runt tv:n så att ventilationen blir fullgod. För att förebygga fel eller riskabla tillbud bör inga föremål placeras på tv:n. Pc-ingång (Stödjer upp till 1366 x 768) Innan tv:n sätts på Elanslutning Använd endast adapter som levererats tillsammans med produkten. Egenskaper Kombinerad färg-tv och pc-bildskärm med fjärrkontroll. Förinställning av upp till 100 program från VHF-, UHF-banden. Kan ta emot kabelkanaler. Enkel tv-kontroll tack vare menysystemet. Scart-uttag för externa enheter (såsom video, videospel, ljudanläggning etc.) Finns med stereosystem (German+Nicam). Flerspråkig Text-tv (snabbtext, 7 sidor). Hörlursanslutning. Automatiskt programmeringssystem. Alla program kan namnges. Programväxling mellan de två senast inställda programmen. Automatsökning fram- och bakåt. Autoinsomning. Barnlås Auto, Full, Regular, Panoramic, 14:9 Zoom, 16:9 Zoom, 16:9 Zoom Subtitle. Automatisk ljudurkoppling vid förlorad in-signal. Vid förlorad in-signal försätts tv:n automatiskt i beredskapsläge. NTSC-avspelning. PLL (Kanalsökning) SVENSKA VIKTIGT: TV:n är konstruerad för drift på 24V... (likström). För detta ändamål används en 24V-adapter. Anslut adaptern till el-nät som levererar V ~50 Hz. Efter uppackning låt tv:n uppnå rumstemperatur innan den ansluts till el-nätet. Anslutning av antennkabel Anslut ena änden av antenn- eller kabel-tvkabeln till antenningången på tv:ns baksida och anslut den andra änden till tv-utgången på den aktuella enheten (video, dvb, etc.). : 9+)8+) 7916Ã%$. 3$1(/.$%(/79Ã Anslutning av externa enheter VIKTIGT: Stäng av tv:n före anslutning av extern enhet. Kontakterna till externa enheter sitter på tv:ns baksida. För anslutning till andra enheter via scartkontakt se bruksanvisning för respektive enhet.

11 Insättning av batterier i fjärrkontrollen Ta bort batterilocket på fjärrkontrollens baksida genom att försiktigt dra nedåt på den märkta delen. Lägg in två AA/R6 torrbatterier eller motsvarande. Sätt tillbaka batterilocket. OBS: Ta ur batterierna från fjärrkontrollen när den ej kommer att användas under en längre tid. Skada kan uppstå om batteriet skulle läcka. Uttjänta batterier skall deponeras på avsedd återvinningsplats. Om fjärrkontrollens funktion försämras, byt ut batterierna mot nya av rätt typ. Kombinera aldrig använda, gamla eller nya av olika fabrikat. Avlägsna urladdade batterier omedelbart för att hindra att batterisyra läcker ut i batteriutrymmet. Sätta på och stänga av tv:n För att sätta på tv:n Tv:n sätts på i två steg: 1- Anlsut elsladden till el-nätet. Tryck / I - knappen på tv:ns högra sida. Tv:n försätts då i beredskapsläge och lysdioden på frontpanelen lyser rött. 2- För att sätta på tv:n från beredskapsläget tryck antingen: / I -knappen på fjärrkontrollen eller på tv:ns högersida, eller, en av fjärrkontrollens sifferknappar, för att välja ett programnummer, eller, P/Ch -knappen på tv:ns högersida eller fjärrkontrollens eller -knappar, så att senast använda program väljs. Med dessa alternativ sätts tv:n på och lysdioden slår om till grönt. Stänga av tv:n Tryck / I -knappen på fjärrkontrollen eller på tv:ns högersida,. Tv:n försätts i beredskapsläge och lysdioden slår om till rött. OBS: För att helt stänga av tv:n; drag ur stickkontakten från vägguttaget. SVENSKA

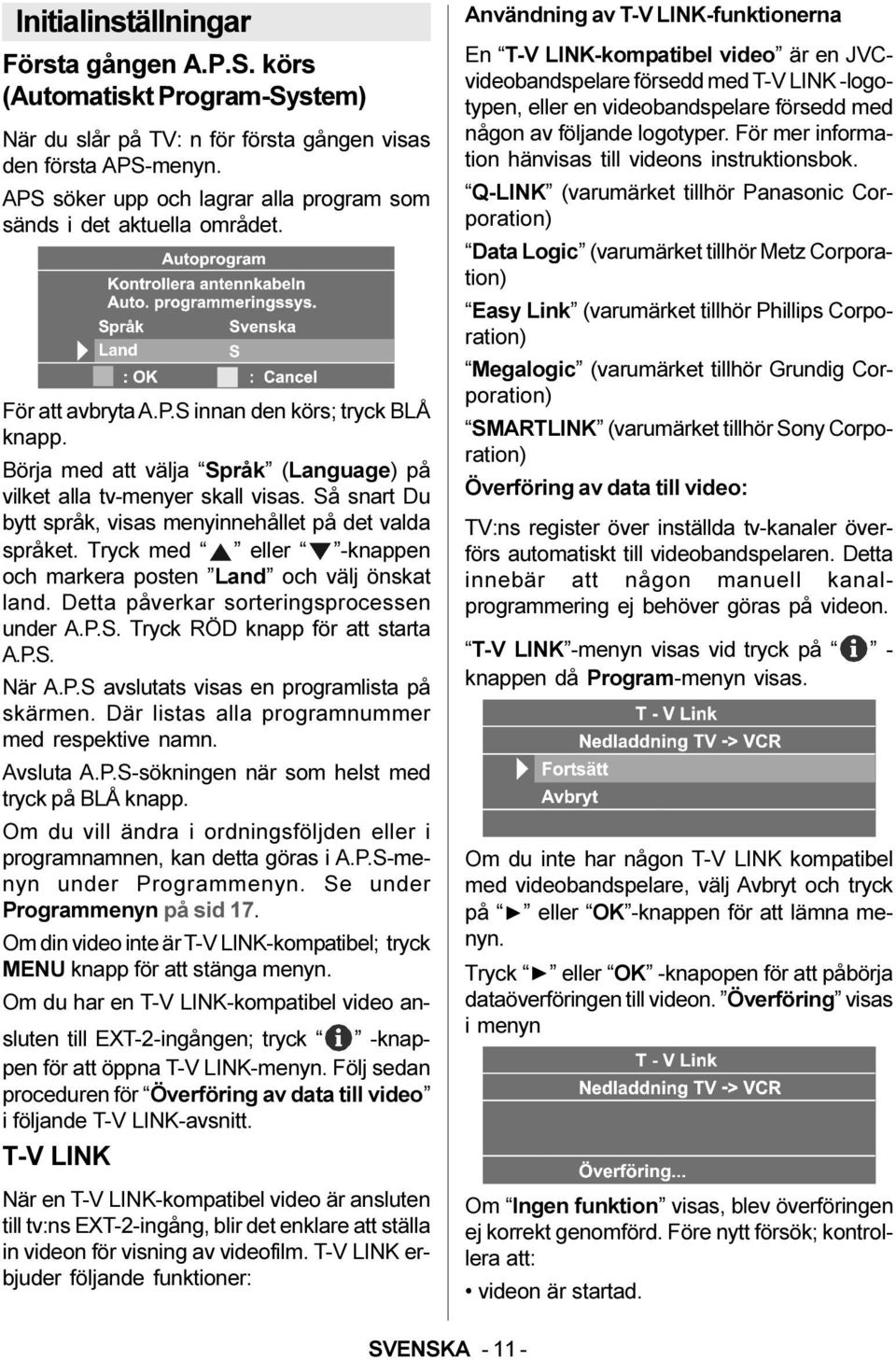

12 Initialinställningar Första gången A.P.S. körs (Automatiskt Program-System) När du slår på TV: n för första gången visas den första APS-menyn. APS söker upp och lagrar alla program som sänds i det aktuella området. För att avbryta A.P.S innan den körs; tryck BLÅ knapp. Börja med att välja Språk (Language) på vilket alla tv-menyer skall visas. Så snart Du bytt språk, visas menyinnehållet på det valda språket. Tryck med eller -knappen och markera posten Land och välj önskat land. Detta påverkar sorteringsprocessen under A.P.S. Tryck RÖD knapp för att starta A.P.S. När A.P.S avslutats visas en programlista på skärmen. Där listas alla programnummer med respektive namn. Avsluta A.P.S-sökningen när som helst med tryck på BLÅ knapp. Om du vill ändra i ordningsföljden eller i programnamnen, kan detta göras i A.P.S-menyn under Programmenyn. Se under Programmenyn på sid 17. Om din video inte är T-V LINK-kompatibel; tryck MENU knapp för att stänga menyn. Om du har en T-V LINK-kompatibel video ansluten till EXT-2-ingången; tryck -knappen för att öppna T-V LINK-menyn. Följ sedan proceduren för Överföring av data till video i följande T-V LINK-avsnitt. T-V LINK När en T-V LINK-kompatibel video är ansluten till tv:ns EXT-2-ingång, blir det enklare att ställa in videon för visning av videofilm. T-V LINK erbjuder följande funktioner: Användning av T-V LINK-funktionerna En T-V LINK-kompatibel video är en JVCvideobandspelare försedd med T-V LINK -logotypen, eller en videobandspelare försedd med någon av följande logotyper. För mer information hänvisas till videons instruktionsbok. Q-LINK (varumärket tillhör Panasonic Corporation) Data Logic (varumärket tillhör Metz Corporation) Easy Link (varumärket tillhör Phillips Corporation) Megalogic (varumärket tillhör Grundig Corporation) SMARTLINK (varumärket tillhör Sony Corporation) Överföring av data till video: TV:ns register över inställda tv-kanaler överförs automatiskt till videobandspelaren. Detta innebär att någon manuell kanalprogrammering ej behöver göras på videon. T-V LINK -menyn visas vid tryck på - knappen då Program-menyn visas. Om du inte har någon T-V LINK kompatibel med videobandspelare, välj Avbryt och tryck på eller OK -knappen för att lämna menyn. Tryck eller OK -knapopen för att påbörja dataöverföringen till videon. Överföring visas i menyn Om Ingen funktion visas, blev överföringen ej korrekt genomförd. Före nytt försök; kontrollera att: videon är startad. SVENSKA

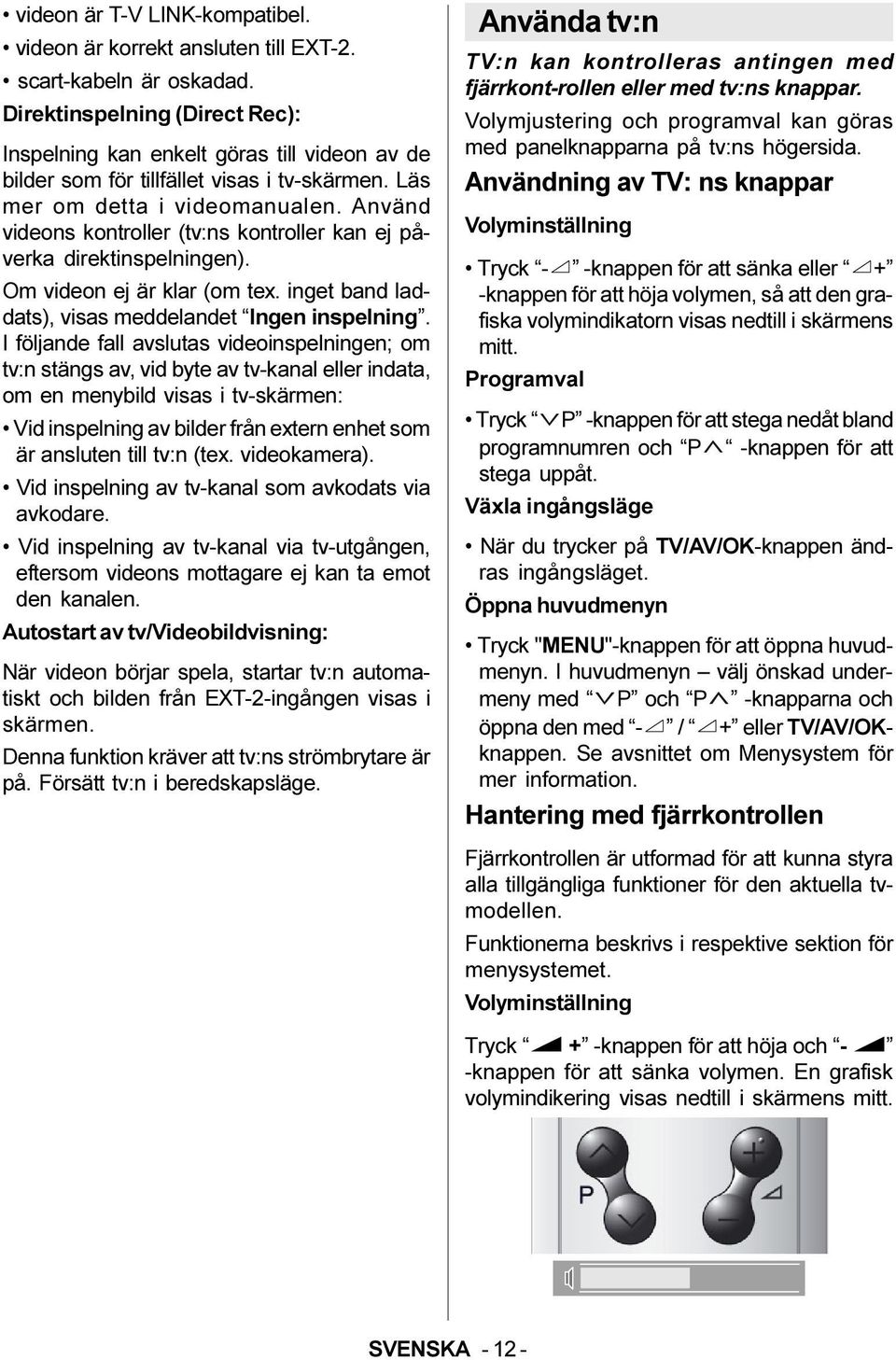

13 videon är T-V LINK-kompatibel. videon är korrekt ansluten till EXT-2. scart-kabeln är oskadad. Direktinspelning (Direct Rec): Inspelning kan enkelt göras till videon av de bilder som för tillfället visas i tv-skärmen. Läs mer om detta i videomanualen. Använd videons kontroller (tv:ns kontroller kan ej påverka direktinspelningen). Om videon ej är klar (om tex. inget band laddats), visas meddelandet Ingen inspelning. I följande fall avslutas videoinspelningen; om tv:n stängs av, vid byte av tv-kanal eller indata, om en menybild visas i tv-skärmen: Vid inspelning av bilder från extern enhet som är ansluten till tv:n (tex. videokamera). Vid inspelning av tv-kanal som avkodats via avkodare. Vid inspelning av tv-kanal via tv-utgången, eftersom videons mottagare ej kan ta emot den kanalen. Autostart av tv/videobildvisning: När videon börjar spela, startar tv:n automatiskt och bilden från EXT-2-ingången visas i skärmen. Denna funktion kräver att tv:ns strömbrytare är på. Försätt tv:n i beredskapsläge. Använda tv:n TV:n kan kontrolleras antingen med fjärrkont-rollen eller med tv:ns knappar. Volymjustering och programval kan göras med panelknapparna på tv:ns högersida. Användning av TV: ns knappar Volyminställning Tryck - -knappen för att sänka eller + -knappen för att höja volymen, så att den grafiska volymindikatorn visas nedtill i skärmens mitt. Programval Tryck P -knappen för att stega nedåt bland programnumren och P -knappen för att stega uppåt. Växla ingångsläge När du trycker på TV/AV/OK-knappen ändras ingångsläget. Öppna huvudmenyn Tryck "MENU"-knappen för att öppna huvudmenyn. I huvudmenyn välj önskad undermeny med P och P -knapparna och öppna den med - / + eller TV/AV/OKknappen. Se avsnittet om Menysystem för mer information. Hantering med fjärrkontrollen Fjärrkontrollen är utformad för att kunna styra alla tillgängliga funktioner för den aktuella tvmodellen. Funktionerna beskrivs i respektive sektion för menysystemet. Volyminställning Tryck + -knappen för att höja och - -knappen för att sänka volymen. En grafisk volymindikering visas nedtill i skärmens mitt. SVENSKA

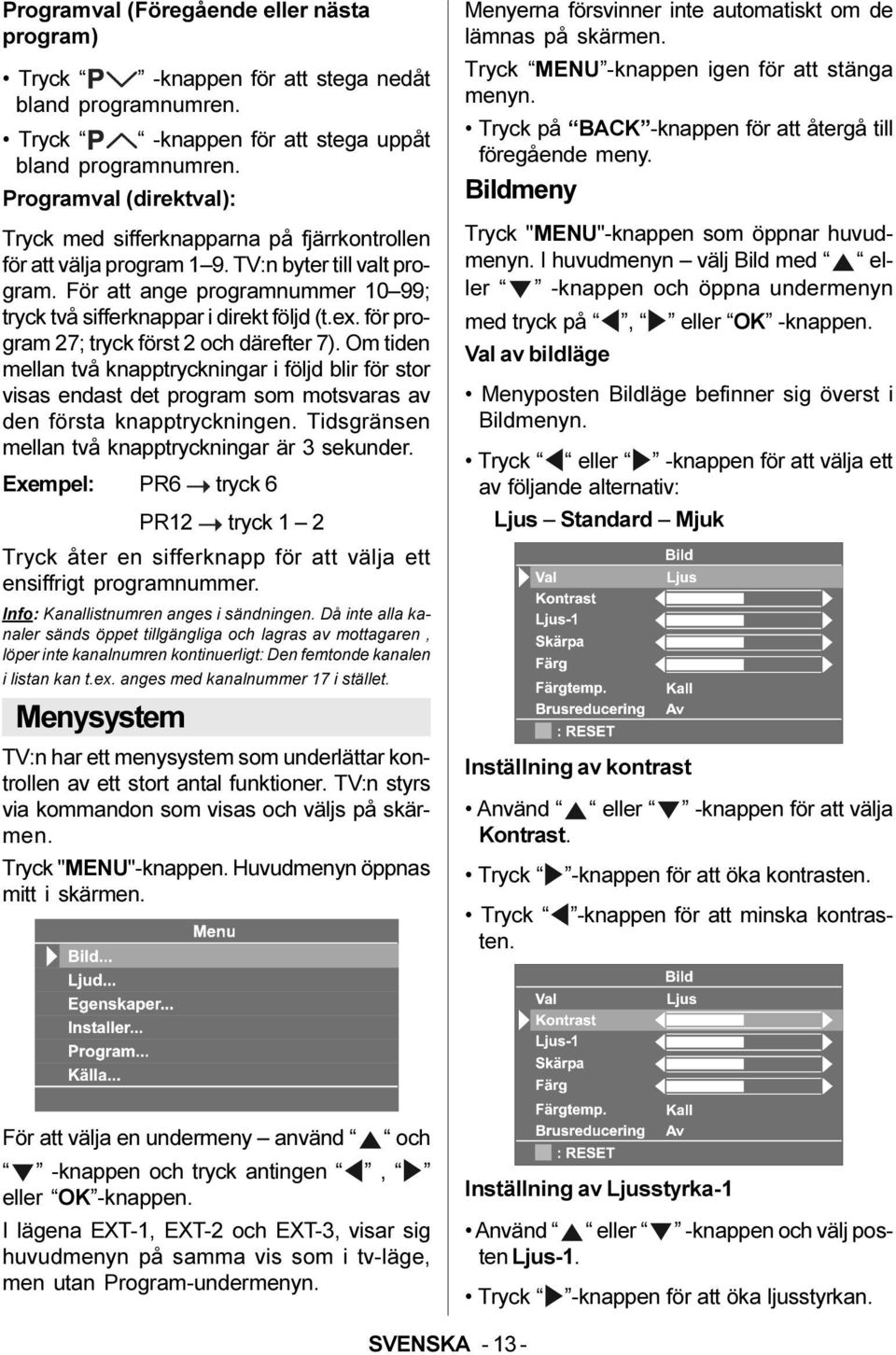

14 Programval (Föregående eller nästa program) Tryck -knappen för att stega nedåt bland programnumren. Tryck -knappen för att stega uppåt bland programnumren. Programval (direktval): Tryck med sifferknapparna på fjärrkontrollen för att välja program 1 9. TV:n byter till valt program. För att ange programnummer 10 99; tryck två sifferknappar i direkt följd (t.ex. för program 27; tryck först 2 och därefter 7). Om tiden mellan två knapptryckningar i följd blir för stor visas endast det program som motsvaras av den första knapptryckningen. Tidsgränsen mellan två knapptryckningar är 3 sekunder. Exempel: PR6 tryck 6 PR12 tryck 1 2 Tryck åter en sifferknapp för att välja ett ensiffrigt programnummer. Info: Kanallistnumren anges i sändningen. Då inte alla kanaler sänds öppet tillgängliga och lagras av mottagaren, löper inte kanalnumren kontinuerligt: Den femtonde kanalen i listan kan t.ex. anges med kanalnummer 17 i stället. Menysystem TV:n har ett menysystem som underlättar kontrollen av ett stort antal funktioner. TV:n styrs via kommandon som visas och väljs på skärmen. Tryck "MENU"-knappen. Huvudmenyn öppnas mitt i skärmen. Menyerna försvinner inte automatiskt om de lämnas på skärmen. Tryck MENU -knappen igen för att stänga menyn. Tryck på BACK -knappen för att återgå till föregående meny. Bildmeny Tryck "MENU"-knappen som öppnar huvudmenyn. I huvudmenyn välj Bild med eller -knappen och öppna undermenyn med tryck på, eller OK -knappen. Val av bildläge Menyposten Bildläge befinner sig överst i Bildmenyn. Tryck eller -knappen för att välja ett av följande alternativ: Ljus Standard Mjuk Inställning av kontrast Använd eller -knappen för att välja Kontrast. Tryck -knappen för att öka kontrasten. Tryck -knappen för att minska kontrasten. För att välja en undermeny använd och -knappen och tryck antingen, eller OK -knappen. I lägena EXT-1, EXT-2 och EXT-3, visar sig huvudmenyn på samma vis som i tv-läge, men utan Program-undermenyn. Inställning av Ljusstyrka-1 Använd eller -knappen och välj posten Ljus-1. Tryck -knappen för att öka ljusstyrkan. SVENSKA

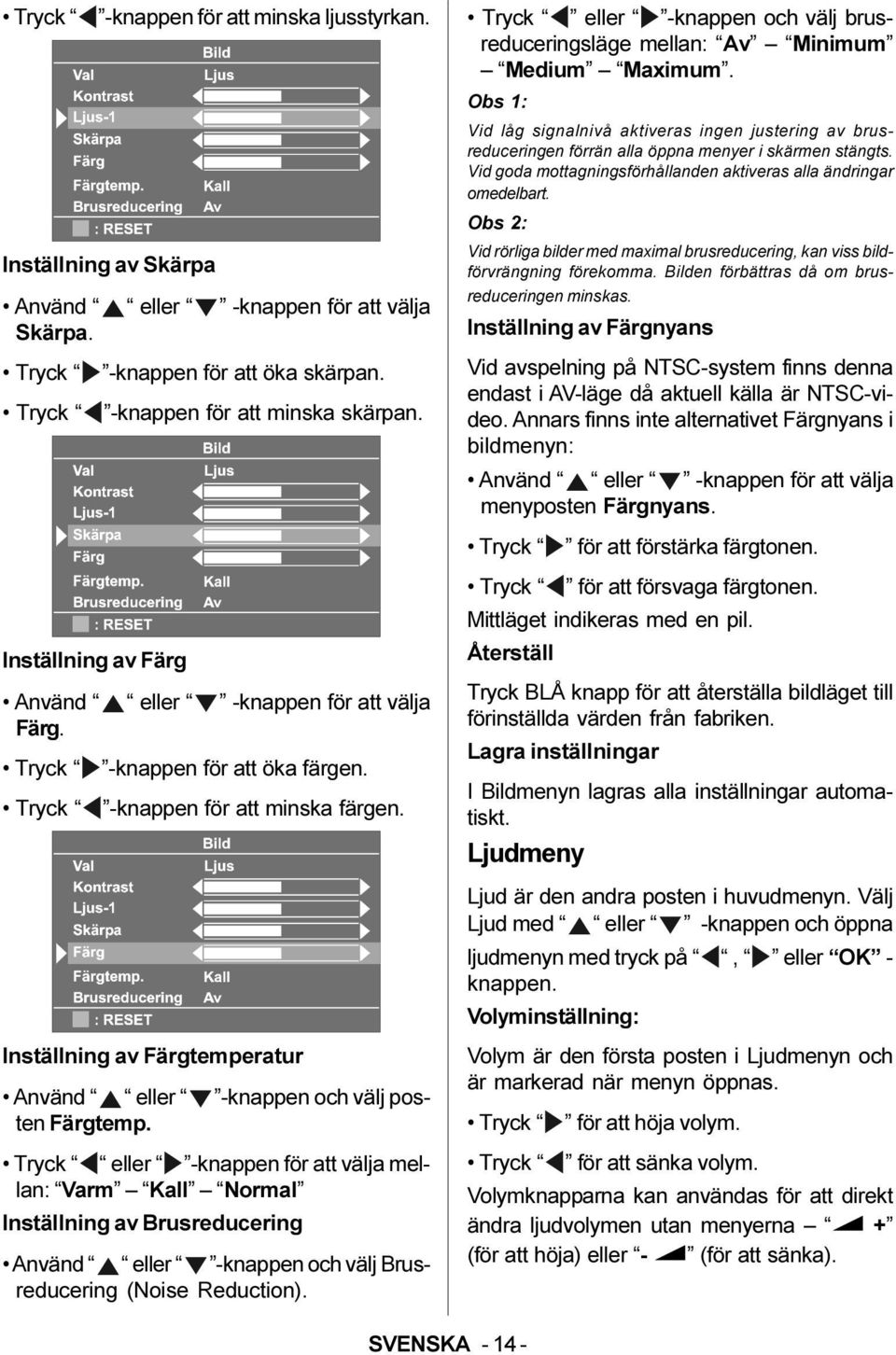

15 Tryck -knappen för att minska ljusstyrkan. Inställning av Skärpa Använd eller -knappen för att välja Skärpa. Tryck -knappen för att öka skärpan. Tryck -knappen för att minska skärpan. Inställning av Färg Använd eller -knappen för att välja Färg. Tryck -knappen för att öka färgen. Tryck -knappen för att minska färgen. Inställning av Färgtemperatur Använd eller -knappen och välj posten Färgtemp. Tryck eller -knappen för att välja mellan: Varm Kall Normal Inställning av Brusreducering Använd eller -knappen och välj Brusreducering (Noise Reduction). Tryck eller -knappen och välj brusreduceringsläge mellan: Av Minimum Medium Maximum. Obs 1: Vid låg signalnivå aktiveras ingen justering av brusreduceringen förrän alla öppna menyer i skärmen stängts. Vid goda mottagningsförhållanden aktiveras alla ändringar omedelbart. Obs 2: Vid rörliga bilder med maximal brusreducering, kan viss bildförvrängning förekomma. Bilden förbättras då om brusreduceringen minskas. Inställning av Färgnyans Vid avspelning på NTSC-system finns denna endast i AV-läge då aktuell källa är NTSC-video. Annars finns inte alternativet Färgnyans i bildmenyn: Använd eller -knappen för att välja menyposten Färgnyans. Tryck för att förstärka färgtonen. Tryck för att försvaga färgtonen. Mittläget indikeras med en pil. Återställ Tryck BLÅ knapp för att återställa bildläget till förinställda värden från fabriken. Lagra inställningar I Bildmenyn lagras alla inställningar automatiskt. Ljudmeny Ljud är den andra posten i huvudmenyn. Välj Ljud med eller -knappen och öppna ljudmenyn med tryck på, eller OK - knappen. Volyminställning: Volym är den första posten i Ljudmenyn och är markerad när menyn öppnas. Tryck för att höja volym. Tryck för att sänka volym. Volymknapparna kan användas för att direkt ändra ljudvolymen utan menyerna + (för att höja) eller - (för att sänka). SVENSKA

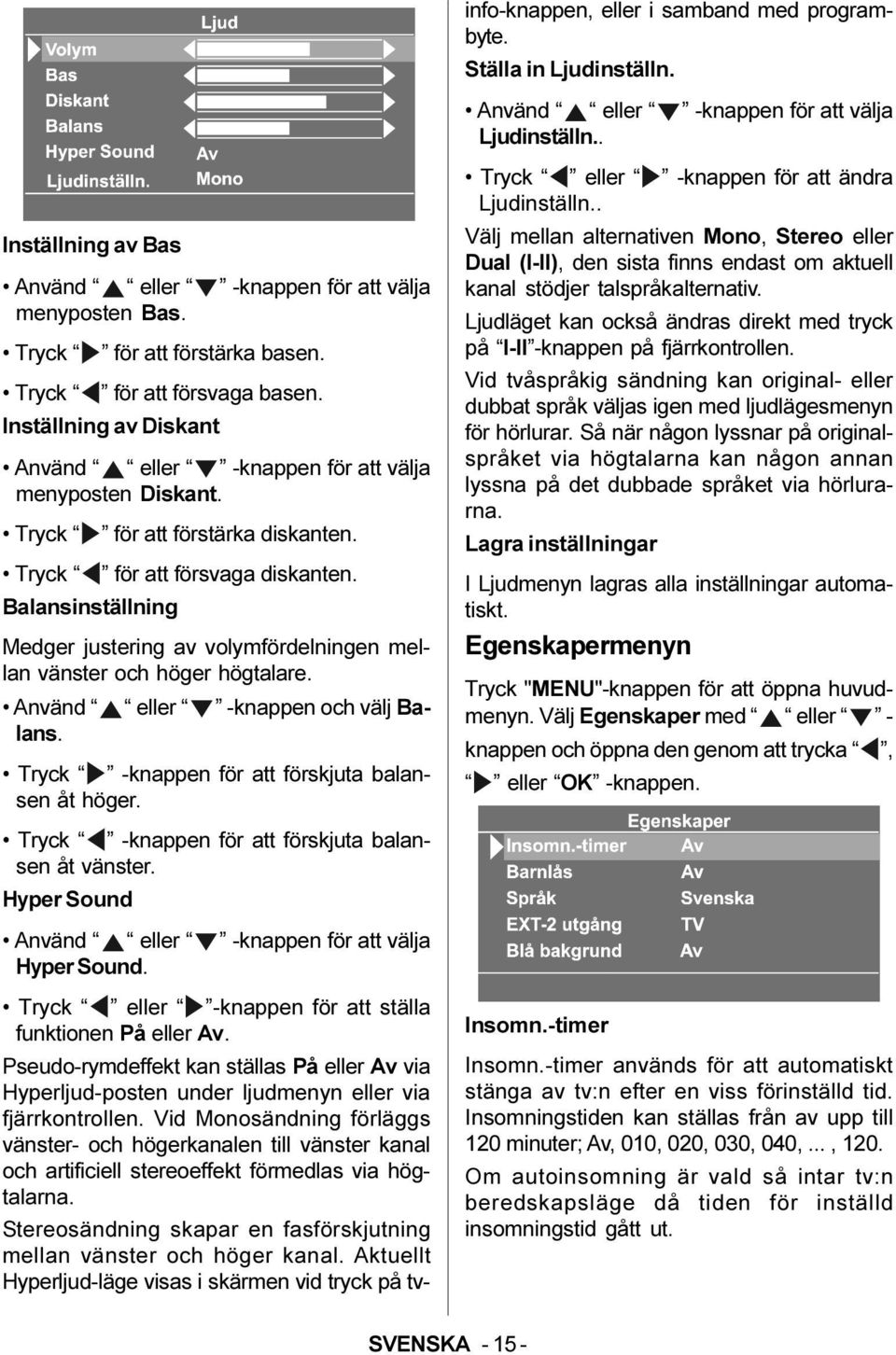

16 Inställning av Bas Använd eller -knappen för att välja menyposten Bas. Tryck för att förstärka basen. Tryck för att försvaga basen. Inställning av Diskant Använd eller -knappen för att välja menyposten Diskant. Tryck för att förstärka diskanten. Tryck för att försvaga diskanten. Balansinställning Medger justering av volymfördelningen mellan vänster och höger högtalare. Använd eller -knappen och välj Balans. Tryck -knappen för att förskjuta balansen åt höger. Tryck -knappen för att förskjuta balansen åt vänster. Hyper Sound Använd eller -knappen för att välja Hyper Sound. Tryck eller -knappen för att ställa funktionen På eller Av. Pseudo-rymdeffekt kan ställas På eller Av via Hyperljud-posten under ljudmenyn eller via fjärrkontrollen. Vid Monosändning förläggs vänster- och högerkanalen till vänster kanal och artificiell stereoeffekt förmedlas via högtalarna. Stereosändning skapar en fasförskjutning mellan vänster och höger kanal. Aktuellt Hyperljud-läge visas i skärmen vid tryck på tvinfo-knappen, eller i samband med programbyte. Ställa in Ljudinställn. Använd eller -knappen för att välja Ljudinställn.. Tryck eller -knappen för att ändra Ljudinställn.. Välj mellan alternativen Mono, Stereo eller Dual (I-II), den sista finns endast om aktuell kanal stödjer talspråkalternativ. Ljudläget kan också ändras direkt med tryck på I-II -knappen på fjärrkontrollen. Vid tvåspråkig sändning kan original- eller dubbat språk väljas igen med ljudlägesmenyn för hörlurar. Så när någon lyssnar på originalspråket via högtalarna kan någon annan lyssna på det dubbade språket via hörlurarna. Lagra inställningar I Ljudmenyn lagras alla inställningar automatiskt. Egenskapermenyn Tryck "MENU"-knappen för att öppna huvudmenyn. Välj Egenskaper med eller - knappen och öppna den genom att trycka, eller OK -knappen. Insomn.-timer Insomn.-timer används för att automatiskt stänga av tv:n efter en viss förinställd tid. Insomningstiden kan ställas från av upp till 120 minuter; Av, 010, 020, 030, 040,..., 120. Om autoinsomning är vald så intar tv:n beredskapsläge då tiden för inställd insomningstid gått ut. SVENSKA

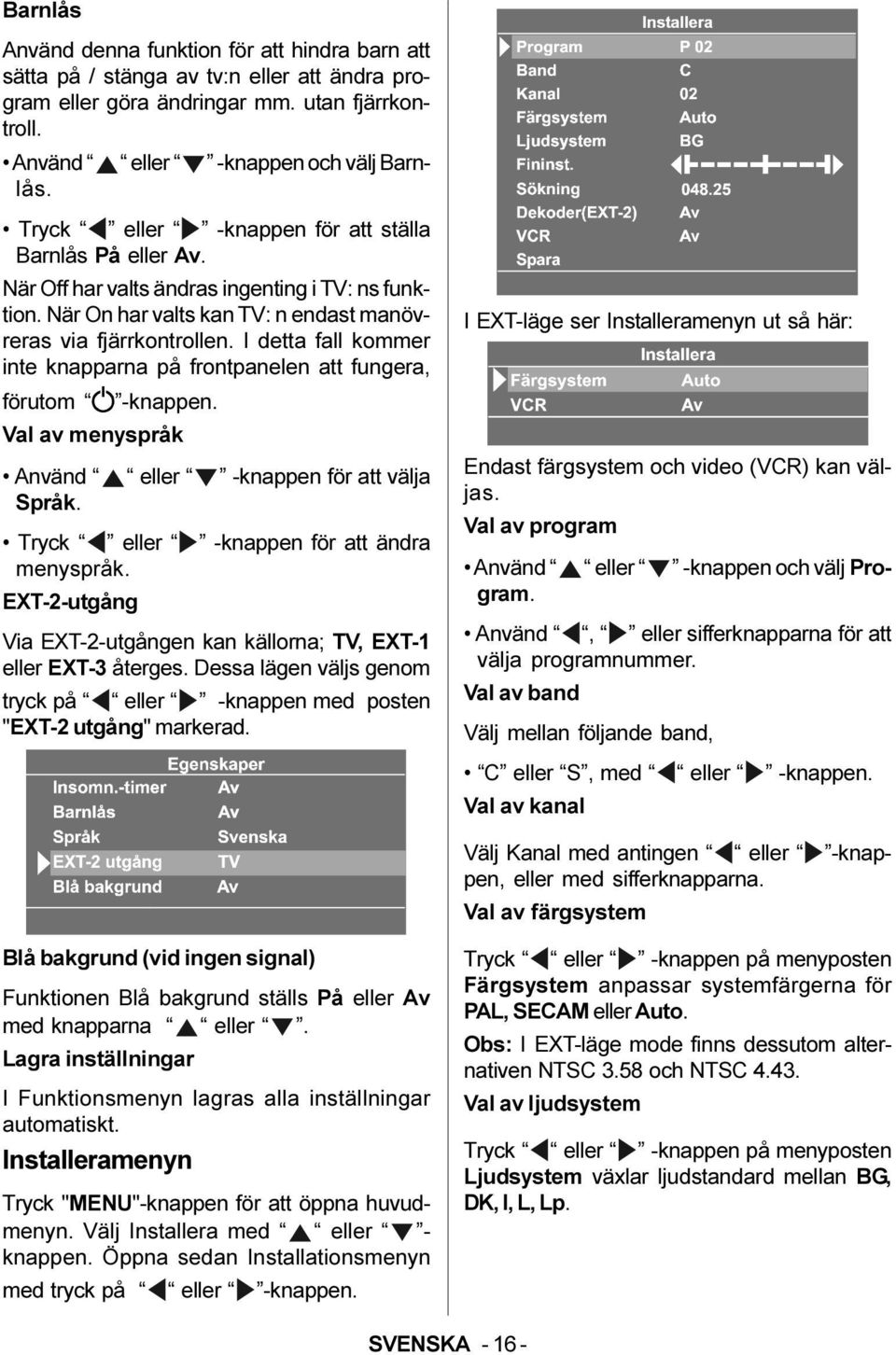

17 Barnlås Använd denna funktion för att hindra barn att sätta på / stänga av tv:n eller att ändra program eller göra ändringar mm. utan fjärrkontroll. Använd eller -knappen och välj Barnlås. Tryck eller -knappen för att ställa Barnlås På eller Av. När Off har valts ändras ingenting i TV: ns funktion. När On har valts kan TV: n endast manövreras via fjärrkontrollen. I detta fall kommer inte knapparna på frontpanelen att fungera, förutom -knappen. Val av menyspråk Använd eller -knappen för att välja Språk. Tryck eller -knappen för att ändra menyspråk. EXT-2-utgång Via EXT-2-utgången kan källorna; TV, EXT-1 eller EXT-3 återges. Dessa lägen väljs genom tryck på eller -knappen med posten "EXT-2 utgång" markerad. I EXT-läge ser Installeramenyn ut så här: Endast färgsystem och video (VCR) kan väljas. Val av program Använd eller -knappen och välj Program. Använd, eller sifferknapparna för att välja programnummer. Val av band Välj mellan följande band, C eller S, med eller -knappen. Val av kanal Välj Kanal med antingen eller -knappen, eller med sifferknapparna. Val av färgsystem Blå bakgrund (vid ingen signal) Funktionen Blå bakgrund ställs På eller Av med knapparna eller. Lagra inställningar I Funktionsmenyn lagras alla inställningar automatiskt. Installeramenyn Tryck "MENU"-knappen för att öppna huvudmenyn. Välj Installera med eller - knappen. Öppna sedan Installationsmenyn med tryck på eller -knappen. Tryck eller -knappen på menyposten Färgsystem anpassar systemfärgerna för PAL, SECAM eller Auto. Obs: I EXT-läge mode finns dessutom alternativen NTSC 3.58 och NTSC Val av ljudsystem Tryck eller -knappen på menyposten Ljudsystem växlar ljudstandard mellan BG, DK, I, L, Lp. SVENSKA

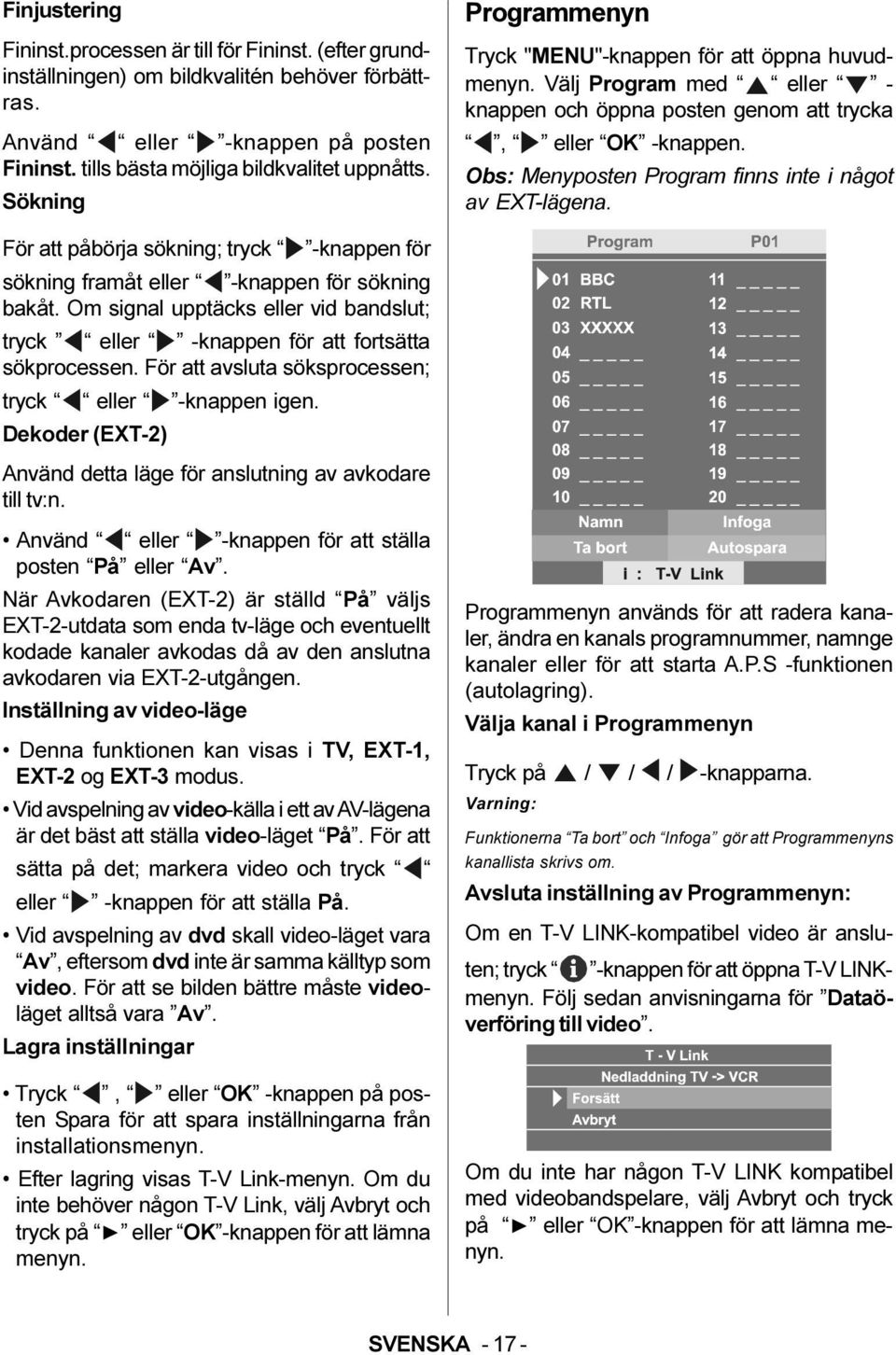

18 Finjustering Fininst.processen är till för Fininst. (efter grundinställningen) om bildkvalitén behöver förbättras. Använd eller -knappen på posten Fininst. tills bästa möjliga bildkvalitet uppnåtts. Sökning För att påbörja sökning; tryck -knappen för sökning framåt eller -knappen för sökning bakåt. Om signal upptäcks eller vid bandslut; tryck eller -knappen för att fortsätta sökprocessen. För att avsluta söksprocessen; tryck eller -knappen igen. Dekoder (EXT-2) Använd detta läge för anslutning av avkodare till tv:n. Använd eller -knappen för att ställa posten På eller Av. När Avkodaren (EXT-2) är ställd På väljs EXT-2-utdata som enda tv-läge och eventuellt kodade kanaler avkodas då av den anslutna avkodaren via EXT-2-utgången. Inställning av video-läge Denna funktionen kan visas i TV, EXT-1, EXT-2 og EXT-3 modus. Vid avspelning av video-källa i ett av AV-lägena är det bäst att ställa video-läget På. För att sätta på det; markera video och tryck eller -knappen för att ställa På. Vid avspelning av dvd skall video-läget vara Av, eftersom dvd inte är samma källtyp som video. För att se bilden bättre måste videoläget alltså vara Av. Lagra inställningar Tryck, eller OK -knappen på posten Spara för att spara inställningarna från installationsmenyn. Efter lagring visas T-V Link-menyn. Om du inte behöver någon T-V Link, välj Avbryt och tryck på eller OK -knappen för att lämna menyn. Programmenyn Tryck "MENU"-knappen för att öppna huvudmenyn. Välj Program med eller - knappen och öppna posten genom att trycka, eller OK -knappen. Obs: Menyposten Program finns inte i något av EXT-lägena. Programmenyn används för att radera kanaler, ändra en kanals programnummer, namnge kanaler eller för att starta A.P.S -funktionen (autolagring). Välja kanal i Programmenyn Tryck på / / / -knapparna. Varning: Funktionerna Ta bort och Infoga gör att Programmenyns kanallista skrivs om. Avsluta inställning av Programmenyn: Om en T-V LINK-kompatibel video är ansluten; tryck -knappen för att öppna T-V LINKmenyn. Följ sedan anvisningarna för Dataöverföring till video. Om du inte har någon T-V LINK kompatibel med videobandspelare, välj Avbryt och tryck på eller OK -knappen för att lämna menyn. SVENSKA

19 Namnge en kanal (Namn): 1. Markera den kanal som skall namnges. 2. Tryck RÖD knapp för att aktivera namnläge. 3. Tryck eller -knappen för att välja position och välj varje tecken för kanalnamnet med tryck på eller -knappen. 4. Tryck RÖD knapp för att lagra det nya kanalnamnet. Tryck BLÅ knapp för att avbryta namn-läget. Ta bort en kanal (Ta bort): 1. Markera den kanal som skall raderas. 2. Tryck GUL knapp för att aktivera raderläge. 3. Tryck GUL knapp för att radera kanalen. Tryck BLÅ knapp för att avbryta radera-läget. Ändra programnummer för en kanal (Infoga): 1. Markera den kanal som skall flyttas. 2. Tryck GRÖN knapp för att aktivera Infoga. 3. Använd pilknapparna; / / / för att markera önskat Programnummer. 4. Tryck GRÖN knapp för att lägga in kanalen vid det valda programnumret. Autospara: Tryck BLÅ knapp för att öppna menyn för Autospara. Se mer om "Autospara" nedanför. Autospara, söker automatiskt upp och lagrar alla tv-kanaler som finns tillgängliga i mottagningsområdet. Välj först Land med eller -knappen. När Autospara avslutats visas en programtabell på skärmen. I denna tablå visas programnummer och de namn som dessa tilldelats. Om ändringar önskas för programmens namn och/eller position, kan ändringar göras under Programmenyn. Källamenyn Växla tv:n till AV-läge med tryck på AV -knappen eller genom att välja i källamenyn under huvudmenyn. I EXT-läge kan tv:ns läge också ändras till tvoch andra EXT-lägen genom val från källamenyn under huvudmenyn. I Huvudmenyn; använd först eller - knappen och sedan / eller OK -knappen för att öppna Källamenyn. I källamenyn; flytta markören till önskad post med eller -knappen och bekräfta valet med OK - knappen eller / -knapparna. Valt läge aktiveras automatiskt i skärmen. Andra funktioner TV-status Under 3 sekunder, i samband med programbyte, visas följande skärminformation: Programnummer, Programnamn (eller EXT), (visas upp till vänster), samt Ljudindikator. Ljudindikator Indikeringsalternativen för ljud är; Mono, Stereo, Dual I och Dual II. Denna indikator visas under programnumret i skärmen. "I-II"-knappen används för att växla mellan Mono och Stereo, eller mellan ljudalt. I och II. 0RQR Vid Mono-sändning eller då Mono valts (vid stereosändning). 6WHUHR Vid Stereo-sändning. 'XDO, SVENSKA

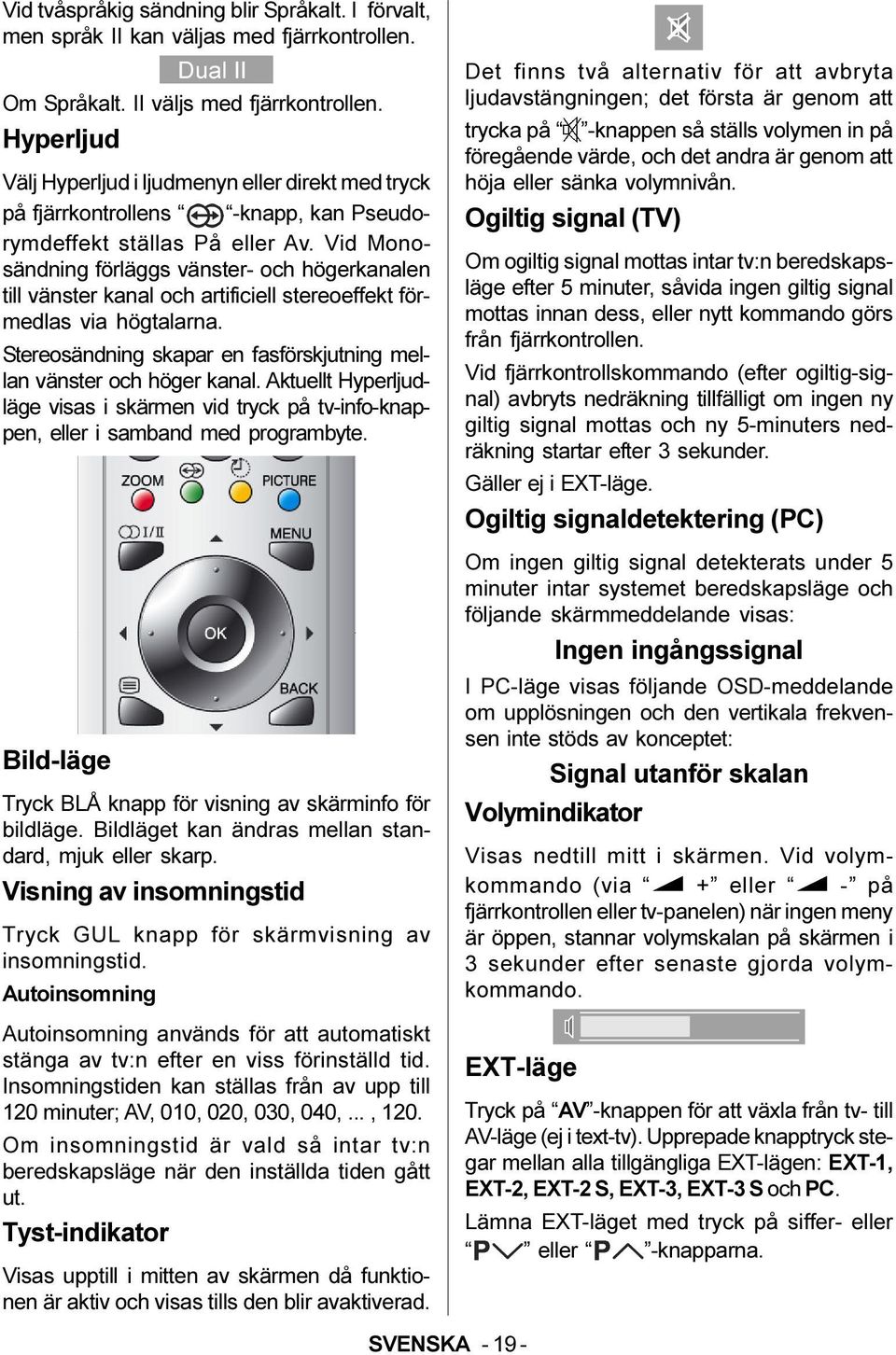

20 Vid tvåspråkig sändning blir Språkalt. I förvalt, men språk II kan väljas med fjärrkontrollen. 'XDO,, Om Språkalt. II väljs med fjärrkontrollen. Hyperljud Välj Hyperljud i ljudmenyn eller direkt med tryck på fjärrkontrollens -knapp, kan Pseudorymdeffekt ställas På eller Av. Vid Monosändning förläggs vänster- och högerkanalen till vänster kanal och artificiell stereoeffekt förmedlas via högtalarna. Stereosändning skapar en fasförskjutning mellan vänster och höger kanal. Aktuellt Hyperljudläge visas i skärmen vid tryck på tv-info-knappen, eller i samband med programbyte. Bild-läge Tryck BLÅ knapp för visning av skärminfo för bildläge. Bildläget kan ändras mellan standard, mjuk eller skarp. Visning av insomningstid Tryck GUL knapp för skärmvisning av insomningstid. Autoinsomning Autoinsomning används för att automatiskt stänga av tv:n efter en viss förinställd tid. Insomningstiden kan ställas från av upp till 120 minuter; AV, 010, 020, 030, 040,..., 120. Om insomningstid är vald så intar tv:n beredskapsläge när den inställda tiden gått ut. Tyst-indikator Visas upptill i mitten av skärmen då funktionen är aktiv och visas tills den blir avaktiverad. SVENSKA Det finns två alternativ för att avbryta ljudavstängningen; det första är genom att trycka på -knappen så ställs volymen in på föregående värde, och det andra är genom att höja eller sänka volymnivån. Ogiltig signal (TV) Om ogiltig signal mottas intar tv:n beredskapsläge efter 5 minuter, såvida ingen giltig signal mottas innan dess, eller nytt kommando görs från fjärrkontrollen. Vid fjärrkontrollskommando (efter ogiltig-signal) avbryts nedräkning tillfälligt om ingen ny giltig signal mottas och ny 5-minuters nedräkning startar efter 3 sekunder. Gäller ej i EXT-läge. Ogiltig signaldetektering (PC) Om ingen giltig signal detekterats under 5 minuter intar systemet beredskapsläge och följande skärmmeddelande visas: Ingen ingångssignal I PC-läge visas följande OSD-meddelande om upplösningen och den vertikala frekvensen inte stöds av konceptet: Signal utanför skalan Volymindikator Visas nedtill mitt i skärmen. Vid volymkommando (via + eller - på fjärrkontrollen eller tv-panelen) när ingen meny är öppen, stannar volymskalan på skärmen i 3 sekunder efter senaste gjorda volymkommando. EXT-läge Tryck på AV -knappen för att växla från tv- till AV-läge (ej i text-tv). Upprepade knapptryck stegar mellan alla tillgängliga EXT-lägen: EXT-1, EXT-2, EXT-2 S, EXT-3, EXT-3 S och PC. Lämna EXT-läget med tryck på siffer- eller eller -knapparna.

21 Zoom-lägen Zoom-läge kan ändras med tryck på RÖD knapp. Ändra skärmstorlek i enlighet med bildens sidförhållande. Välj den bästa av följande ZOOM-lägen: AUTO: Vid Bredbildssignal (WSS), som anger bildens sidförhållande, ingår i sändningssignal eller lämnas från extern enhet, växlar tv:n automatiskt ZOOM-läge till 16:9 ZOOM- PANORAMIC eller FULL -läge. Om AUTO-läget ej fungerar korrekt pga. dålig Bredbildssignal eller om annat ZOOMläge önskas, kan ZOOM-läget anges manuellt. Använda olika skärmformat Tryck RÖD knapp för att välja mellan följande lägen: Auto, Full, Regular, Panoramic, 14:9 Zoom, 16:9 Zoom, 16:9 Zoom Subtitle. Du kan ändra bildens position i Zoom-läge, utom i Full eller Regular-lägen, genom att trycka på eller tangenterna. Obs: I pc-läge finns endast alternativen Regulareller Full-läge. FULL: Denna sträcker ut bildytan av normalt skärmformat (4:3 bildkvot) så att den fyller hela tv:ns bredbildsskärm. PANORAMIC: Denna tänjer ut bildytan av normalt skärmformat (4:3 bildkvot) så att den fyller hela tv:ns bredbildsskärm, utan att bilden verkar onaturlig. Bildens över- och underkant beskärs lätt. 14:9 ZOOM: Detta läge zoomar in bredbilden (14:9-bildkvot) till skärmens övre och nedre begränsning. 16:9 ZOOM: Detta läge zoomar in bredbilden (16:9-bildkvot) till fullskärm. 16:9 ZOOM SUBTITLE (TEXT): Detta zoomar in bredbilden (16:9-bildkvot) inklusive textningsremsan, till fullskärm. Om 16:9-bildkvot tryckts ihop till normalt format (4:3-bildkvot), kan FULL-läget användas för att återställa bildens ursprungsform. REGULAR (NORMAL): Används för att visa en normalbild (4:3-bildkvot) i dess ursprungliga form. SVENSKA

22 Pc-läge Installation Stäng av både dator och skärm före anslutning. Välj korrekt skärmupplösning för pc:n före tvanslutning. Se tabell på sid 28 för upplösningar som stöds. Använd en D-SUB-kabel för att ansluta mellan tv:ns pc-ingång och pc:ns RGB-utgång. För att också återge pc-ljudet; koppla också en audio-kabel mellan tv:ns pc audio-ingång och datorns ljudutång. SLQQDUVÃ0LQLÃ'6XENRQWDNW Dra åt skruvarna till skärmkabeln ordentligt (endast med fingrarna!). Huvudmeny i pc-läge Öppna huvudmenyn med MENU -knappen på fjärrkontrollen. Pc-bildens positionsmeny: Under Huvudmenyn; välj PC-bild position med eller -knappen och öppna menyn med tryck på / eller OK -knapparna. Autoposition För att flytta bilden från en icke önskvärd position, horisontellt eller vertikalt, medger denna post automatisk optimering av bildpositionen i skärmen. Välj posten Autopositionering med eller -knapparna. Tryck OK -knappen. Tryck MENU - eller BACK -knappen för att lagra positionen. Varning: Genomför Autoposition-justeringen med full skärmbild för att justeringen skall bli korrekt. Horisontell position Denna post flyttar bilden i horisontell led åt vänster eller höger på skärmen. Välj posten Hori. Position med eller - knappen. Använd eller -knappen för att justera positionen. Tryck MENU - eller BACK -knappen för att lagra positionen. Vertikal position Denna post flyttar bilden i vertikal led uppeller nedåt på skärmen. Välj posten Ver. Position med eller - knappen. Använd eller -knappen för att justera positionen. Tryck MENU - eller BACK -knappen för att lagra positionen. Pixelfrekvens Justering av Pixelfrekvens kan korrigera interferensmönster i form av vertikala band som uppträder vid visning av punkttäta presentationer såsom kalkylblad, diagram eller text med litet typsnitt. Använd eller -knappen för att justera värdet. Klockfas Beroende på vilken skärmupplösning och uppdateringsfrekvens som går in till tv:n, kan skärmbilden bli otydlig eller brusig. Om så är SVENSKA

23 fallet kan denna post förbättra bilden om man provar olika värden. Använd eller -knappen för att justera värdet. Pc-bildmenyn I Huvudmenyn; välj Pc-bild med knapparna eller och öppna Pc-bild-menyn med tryck på någon av knapparna, eller OK. / eller OK -knapparna. Inställningarna för Kontrast, Ljus-1 och Färgtemp. i denna meny är identiska med de som gäller för tv-bilden. Det är även möjligt att justera tv-bildens färg genom att ange individuella värden för R (Röd), G (Grön) och B (Blå). Tryck på den BLÅ knappen om du vill återställa PC-bildinställningarna till fabriksinställningarna. Välj en tillgänglig källa för TV, EXT-1, EXT-2, EXT-2 S, EXT-3, EXT-3 S eller PC med hjälp av eller -knappen och tryck / - eller OK -knappen. Ljud i pc-läge Anslut pc:ns audioutgångar till tv:ns PC Audioingångar med en audiokabel. Text-tv Text-tv är ett informationssystem som visar text i tv-skärmen. Med Text-tv-systemet kan textinformation nås via en innehållsförteckning (index). Skärmmeddelanden är ej tillgängligt i text-tv. Kontrast, ljusstyrka eller färginställningar är inte tillgängliga, men ljudvolymen kan ändras i text-tv-läget. Använda text-tv Välj en tv-station som sänder text-tv. Tryck -knappen. Vanligtvis visas en innehållsförteckning (index) i skärmen. Ljudmeny Välj Ljud med eller -knappen och öppna ljudmenyn med tryck på, eller OK -knappen. Funktionerna i denna meny beskrivs närmare under Ljudmeny på sid 14. Källmenyn Välj Källa med eller -knappen och öppna källmenyn med tryck på någon av knapparna / - eller OK. Att välja en text-tv-sida Tryck med sifferknapparna in sidnumret för önskad text-tv-sida. Valt sidnummer visas upp till vänster i skärmen. Text-tv-sökaren stannar när önskad sida hittats som visas i skärmen. Tryck -knappen för att flytta till nästa text-tv-sida, en i taget. Tryck -knappen för att flytta till närmast föregående text-tv-sida, en i taget. Gå till indexsidan -knap- Gå till indexsidan med tryck på pen (vanligen sid 100). SVENSKA

24 Sök upp textsida under pågående visning av tv-program I Text-TV-läge kan du trycka på -knappen för att växla skärmen till TV-läge. I TVläge kan du ange ett sidonummer med hjälp av sifferknapparna. Sidan kommer att sökas och sidonumret kommer att visas högst upp till vänster på skärmen när sidan hittats. Nu kan du visa Text-TV sidan genom att trycka på -knappen. Visa text med dubbel höjd Tryck -knappen för att visa övre halvan av textsidan med dubbel texthöjd. Tryck -knappen igen för att visa nedre textsidehalvan med dubbel texthöjd. Tryck -knappen en gång till för att visa hela sidan med normal texthöjd. Visa dold information Tryck -knappen en gång för att visa svar på gåtor eller spelsidor. Tryck -knappen igen för att åter dölja svaren. Stoppa automatisk sidbläddring Vald text-tv-sida kan innehålla mer information än vad som ryms i bildskärmen resterande sidinformation visas efter visst tidsintervall. Tryck -knappen för att stoppa automatisk sidbläddring. Tryck -knappen igen för att fortsätta automatisk bläddring. Val av undersida Undersidor är delar av långa text-tv-sidor som endast kan visas sektionsvis. Välj önskad text-tv-sida. Tryck på -knappen. Välj numret för önskad undersida med sifferknapparna (t.ex. 0001). Om visning av den valda undersidan dröjer; tryck -knappen. TV-programmet visas i skärmen. Text-tv-sidans nummer visas upptill i vänster bildhörn när sidan hämtats. Tryck -knappen för att visa den hämtade text-tv-sidan. Lämna text-tv Tryck -knappen. Skärmen övergår till aktuellt tv-läge. Snabbtext och Topptext TV:n stödjer 7-sidors text-tv-minne. När någon av de 7 minnessidorna väljs visas den direkt i bildskärmen. Tryck -knappen för att bläddra text-tvskärmen framåt, en sida i taget. Tryck -knappen för att bläddra text-tvskärmen bakåt, en sida i taget. För snabb- och topptext Om ämnesrubriken är färgmarkerad. Tryck motsvarande RÖD, GRÖN, GUL eller BLÅ knapp för att gå direkt till önskad ämnessida. För topptext Topptextläge för kontroller aktiveras automatiskt enligt rådande sändning. Om topptextsändning inte sker, visas ingen statusrad. Om topptext-sändning sker, bläddrar tryck på eller -knappen till nästa eller närmast föregående sida. Om topptext-sändning inte pågår inträffar adressöverskridning som följd. Sidan 100 verkar då större än tex. sidan 199. SVENSKA

25 Anslutning av extern enhet En mängd audio- och videoenheter kan anslutas till tv:n. Följande kopplingsschema visar var olika externa enheter kan anslutas på tv:ns baksida. Via scart-kontakten TV:n har 2 scartkontakter. Dessa skall användas för anslutning av externa enheter (tex. video, avkodare, etc.) som har scartkontakter. Om en enhet ansluts via scartkontakt växlar tv:n automatiskt till EXT-läge. Om bägge scartkontakterna är inkopplade har EXT-1förtur. T-V LINK-kompatibel video Kontrollera att en T-V LINK-kompatibel video ansluts till EXT.2 -kontakten. Annars fungerar inte T-V LINK-funktionen riktigt. När en T-V LINK-kompatibel video ansluts till EXT.2-ingången; kontrollera att avkodaren ansluts till videon. Annars är det inte säkert att T-V LINK-funktionen fungerar riktigt. Ställ sedan Dekoder(EXT-2) -funktionen för kanalen till PÅ för avkodning av en kodad kanal. RGB-läge Om ansluten utrustning lämnar RGB-signaler; anslut den till EXT-1- eller EXT-2-ingången. EXT-2 S-läge Om utrustningen som kopplats till tv:n stödjer S-Video (Y/C)-utsignal från scartkontakt, uppnås bästa bildkvalitet vid val av EXT-2 S-läge och anslutning av utrustningen till tv:ns EXT.2 (EXT-2 S)-ingång. Se bruksanvisningen för aktuell utrustning för att kontrollera om funktionen stöds. Via RCA-kontakterna Via ANT-kontakten Om den externa utrustningen saknar scartoch RCA-kontakter; anslut den till tv:n med antennkabel. Se utrustningens bruksanvisningar för mer information. För att lagra testsignal som sänds av utrustningen, (se Installeramenyn på sid 16) och lagra den på programnummer 0. Visa bilder från den utrustningen genom att välja programnumret på vilket testsignalen lagrats. Avkodare Kabel-tv erbjuder ett stort programutbud. Många program är fria, andra betalas av tittaren. Detta betyder att man måste abonnera det programutbud som önskas. Kabel-tv-leverantören förser dig med rätt avkodare för det programutbud som önskas. För ytterligare frågor kontakta försäljningsstället. Se också avkodarens bruksanvisning. Anslutning av avkodare till tv:ns antenningång Anslut antennkabeln. Anslutning av avkodare som saknar antennkontakt till tv:n Anslut avkodaren till tv:n med en scartkabel till EXTERNAL (RCA kontakt) (tillval). När avkodaren har scartkontakt / RCA-kontakt blir bildkvaliteten bättre när denna ansluts till (RCA-kabel) EXTERNAL (vissa mod.). TV och video Anslut videobandspelaren till tv:ns antenningång (ANT) med antennkabel. Anslut videobandspelaren till EXT-1- eller EXT-2-ingången med scartkabel, eller anslut till EXT-3-ingången med audio- och videokablar. Om aktuell extern utrustning (tex. en videokamera) har RCA-kontakter; anslut dne till EXT-3-kontakten med video- och audiokablar. SVENSKA

26 NTSC-avspelning Anslut en NTSC-videobandspelare till en ingång. Tryck sedan AV -knappen för att välja motsvarande EXT-läge. NTSC 3.58/4.43 -system detekteras automatiskt i EXT-läge. Kamera och Videokamera Anslutning till EXT-3-ingången Anslut kameran eller videokameran till tv:ns baksida. Anslut utrustningen till tv:n via ingångarna; VIDEO (gul), AUDIO H (röd) och AUDIO V (vit). Anslut mellan respektive färg. Anslutning av avkodare till video Vissa videoapparater har en speciell scartkontakt för avkodare. Anslut en scartkabel mellan avkodarens Scartkontakt og videons speciella Scartkontakt. Se också videons bruksanvisning. För att ansluta videon till tv:n; se avsnittet TV och video. Kontakta Din återförsäljare för frågor om anslutning av annan utrustning. Anslutning av hörlurar Använd ingången för stereohörlurar på utvanns högersida. Anslutning av pc Anslut pc-skärmen med 15-pinnars pc-kabel till pc:ns videokort. Se fler detaljer under Installation i pc-läge. Anslutning via S-Video-ingången Anslut kameran till tv:ns baksida. Anslut utrustningen till tv:n via S-Video -ingången på baksidan med S-Video-kablar. SVENSKA

27 Anslutning av extern utrustning SVENSKA

28 ,1 287 Antennanslutningar Externa anslutningar +g5/85$5 $8',2 $8',2ÃÃ,1 9,'(2Ã,1 / 5 9,'(2,1 87 $17,1 9,'(2.$0(5$ )g5ã6$7(//,70277$*$5( $9.2'$5( SVENSKA

29 Typiska skärminställningar Skärmen har en maximal upplösning på 1366 x 768, vertikal uppdateringsfrekvens på Hz och horisontell uppdateringsfrekvens på khz. Följande tabell visare några typiska video-lägen. /ljh 8SSO VQLQJ )UHNYHQV +RULVRQWHOO 9HUWLNDO +RUN+] 9HU+] Den naturliga upplösningen för tft-lcd-panelen är 1366 x 768. Därför rekommenderas läge 15 för bästa bildkvalitet. SVENSKA

30 Råd TV: n går inte att slå på? Kontrollera att TV/VCR/DVD knappen är i TVläge. TV: n kan växla till standby-läge om du slår på den precis efter att ha stängt av den. Om det går att slå på TV: n igen är det inget problem. TV: n går inte att slå från? Kontrollera att TV/VCR/DVD knappen är i TVläge. Skötsel av skärmen Rengör skärmen med en lätt fuktad duk. Använd ej polerande lösningsmedel då sådana kan skada tv-skärmens ytskikt Om färg eller bild är onormal Är rätt tv-system valt? Är tv:n eller antennkabeln placerad för nära högtalare, icke-jordade ljudenheter eller neonljusrör, mm? Berg eller höga byggnader kan orsaka dubbel bild eller bildskuggor. Detta avhjälps ofta genom omriktning av antennen. Är bilden eller text-tv-sidan oigenkännlig? Kontrollera att rätt frekvens är inställd. Bildkvaliteten kan försämras om två externa enheter är anslutna samtidigt. Pröva med att koppla ur den ena enheten från tv:n. Ingen tv-bild i skärmen Sitter antennkabeln i ordentligt? Är pluggen ordentligt ansluten till antennuttaget? Är antennkabeln skadad? Används rätt typ av antennpluggar? Vid osäkerhet kontakta handlaren. Ingen bild betyder att TV:n inte tar emot någon utsändning. Har du tryckt rätt knapp på fjärrkontrollen? Försök en gång till. Pc-bild Om ingen pc-bild visas; kontrollera att D-SUBkabeln är korrekt ansluten. Kontrollera att pc:ns upplösning är korrekt inställd. Se sid 28 för lägen som stöds. Ljud Inget ljud hörs. Är tyst-funktionen aktiveras med -knappen? Finns externa högtalare anslutna till tv:n? Ljud kommer endast från ena högtalaren. Kanske är ljudbalansen inställd helt åt den sidan? Se Ljudmenyn. Fjärrkontrollen TV:n svarar inte på kommandon från fjärrkontrollen; batterierna är kanske slut. Byt om så är fallet. Har du valt fel meny? Tryck MENU -knappen för att återgå till TV-läge eller tryck BACK -knappen för att återgå till föregående meny. Ingen lösning Stäng av och sätt på tv:n. Om detta inte fungerar; tillkalla servicepersonal; försök aldrig utföra reparationer själv. SVENSKA

31 Specifikationer ÃÃÃ3RVW 6lQGQLQJVV\ VWHP 0RGHOOÃÃà ÃÃ/7%68 3$/Ã6(&$0Ã%*Ã'.Ã,Ã/Ã/S 9+)Ã9/ÃÃÃ0+]ñÃÃ0+].DQDOHUÃRFKÃI UHNY HQVHU 9+)Ã9+ÃÃ0+]ñÃÃ0+] 8+)ÃÃ0+]ñÃÃ0K].DEHOWY ÃÃ6±6ÃÃ6±6 +RULVRQWHOOÃXSSGDWHULQJ ñÃÃ.+] 9HUWLNDOÃXSSGDWHULQJ ñÃÃ.K] 3XQNWIUHNYHQV Ã0+]ÃPD[ 6NlUPVWRUOHN ÃÃÃPPÃPHDVXUHGÃGLDJRQDOO\ 6\ QOLJÃVNlUPVWRUOHN ÃPPÃKRULVRQWHOOÃÃ[ÃÃÃPPÃY HUWLNDO 6NlUPXSSO VQLQJ Ã[ÃÃPD[Ã:;*$ $QWDOÃI ULQVWlOOGDÃNDQDOHU.DQDOLQGLNDWRU 6NlUPY LVQLQJÃ26' 5)DQWHQQXWJnQJ à ÃREDODQVHUDG 6WU PI UV UMQLQJ $G DS WHU ñÃ9ÃaÃ+]ÃÃÃÃ79ÃÃ9à 6WU PI UEUXNQLQJÃHI I HNW /MXGV\ VWHP /MXGHI I HNW (;7NRQWDNW Ã:ÃPD[ÃÃÃÃEHUHGVNDSVOlJHÃÃ: *HUPDQÃÃ1LFDPÃ6WHUHR Ã[ÃÃ:506ÃÈÃ7+' 6FDUWNRQWDNWÃSLQQDUVÃVFDUWÃÃ79ÃQVÃEDNVLGD Ãà Ã,QJnQJDUÃI UÃYLGHRÃDXGLRÃYlK ÃRFKÃ5*%ÃILQQV Ãà Ã8WJnQJDUÃI UÃWY ÃY LGHRÃRFKÃDXGLRÃY lk ÃI LQQV (;7NRQWDNW (;7NRQWDNW 3&LQJnQJ 3&$8',2LQJnQJ 'LPHQVLRQHUÃ%Ã[Ã+Ã[Ã' 9LNW 7LOOEHK U + UOXUVXWJnQJ 6FDUWNRQWDNWÃSLQQDUVÃVFDUWÃÃ79ÃQVÃEDNVLGD Ãà Ã,QJnQJDUÃI UÃYLGHRÃ69,'(2Ã<&ÃDXGLRÃYlK ÃRFKÃ5*%ÃILQQV Ãà Ã8WJnQJDUÃI UÃYLGHRÃRFKÃDXGLRÃYlK ÃILQQV Ãà Ã79Ã/,1.I XQNWLRQHUÃI LQQV 5&$NRQWDNWHUÃ[ÃÃVLGDQÃSnÃNDELQHWWHW 69,'(2NRQWDNWÃ[ÃÃVLGDQÃSnÃNDELQHWWHW Ãà Ã,QJnQJDUÃI UÃYLGHRÃ69,'(2Ã<&ÃRFKÃDXGLRÃYlK ÃILQQV $QDORJÃ5*%Ã'68%ÃÃ[à Ãà Ã3FVLJQDOÃI LQQVÃVHÃVLGÃÃI UÃXSSO\ VQLQDUÃRPÃP MOLJÃVLJQDOLQGDWD 6WHUHRMDFNÃÃPPÃGLDPHWHU ÃPPÃ[ÃÃPPÃ[ÃÃPPÃÃà ÃPPÃ[ÃÃPPÃ[ÃÃPPÃHQGDVWÃWY ÃNJÃPHGÃVWDWLY ÃÃÃNJÃHQGDVWÃWY )MlUUNRQWUROOÃ[ÃÃ50&ÃÃ$$5ÃWRUUFHOOVEDWWHULÃ[à 9l[HOVWU PVDGDSWHUÃ[à (ONDEHOÃ[à 6WHUHRMDFNÃÃPPÃGLDPHWHU SVENSKA
