Bruksanvisning + ANVISNINGAR FÖR LEVERANSÖVERLÄMNANDE... sida 3 "Översättning av original-bruksanvisningen"
|
|
- Anna-Karin Andersson
- för 8 år sedan
- Visningar:
Transkript

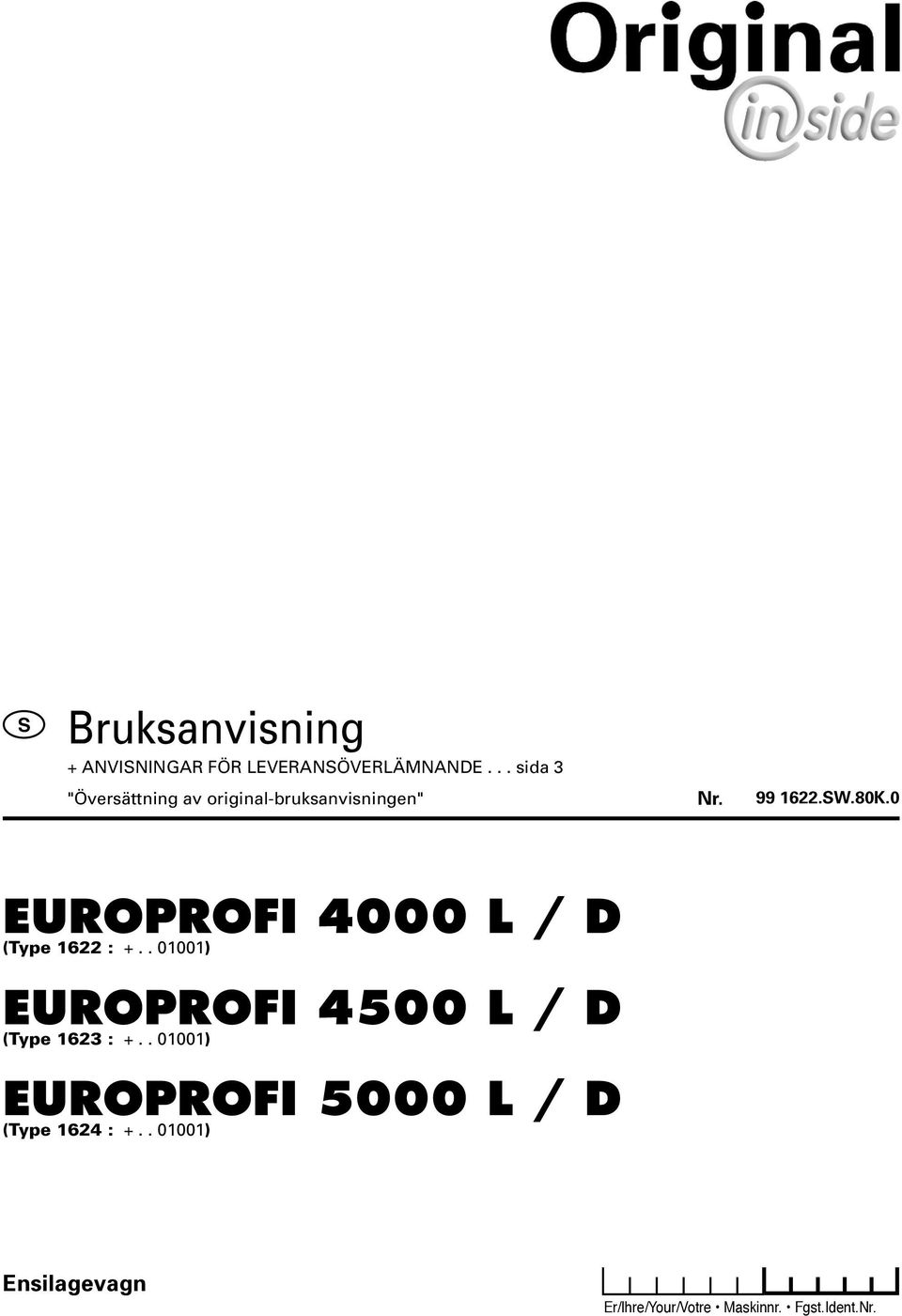

1 Bruksanvisning + ANVININGAR FÖR LEVERANÖVERLÄMNANDE... sida 3 "Översättning av original-bruksanvisningen" Nr W.80K.0 EUROPROFI 4000 L / D (Type 1622 : ) EUROPROFI 4500 L / D (Type 1623 : ) EUROPROFI 5000 L / D (Type 1624 : ) Ensilagevagn Er/Ihre/Your/Votre / / Maskinnr. Masch.Nr. Fgst.Ident.Nr.
2 Käre jordbrukare! Ni har träffat ett gott val, som glädjer oss. Vi gratulerar till ditt val av Pöttinger och Landsberg. om din jordbrukstekniska partner bjuder vi på kvalitet och prestation i samband med service. För att kunna göra oss en bild av våra jordbruksmaskiners användningsområden och för att kunna vidareutveckla dem enligt dessa ber vi dig om några uppgifter. Dessutom är det på detta sätt möjligt för oss att informera dig om nya utvecklingar. Produktansvarighet, informationsplikt Ansvarigheten för produkten förpliktar tillverkaren och försäljaren till att överlämna en bruksanvisning vid försäljning av maskiner och att skola in kunden vid den beträffande maskinen under hänvisning av de gällande föreskrifterna beträffande betjäning, säkerhet och underhåll. För att bevisa att maskinen samt bruksanvisningen har överlämnats korrekt är en skriftlig bekräftelse nödvändig. För detta ändamål ska - dokument A med namnteckning skickas in till firman Pöttinger (om det rör sig om en maskin från firman Landsberg ska dokumentet skickas till denna firma) - dokument B förblir hos försäljaren som sålde maskinen - dokument C erhåller kunden Enligt lagen om ansvarighet för produkter är varje jordbrukare en egen företagare. En sakskada enligt lagen om avsvarighet för produkter är en skada som uppstår genom en maskin men inte hos maskinen; ansvarigheten har en självrisk (Euro 500). Företagsegna sakskador är enligt lagen om ansvarighet utslutna från produktansvarigheten. Observera! Även om kunden själv senare överlämnar maskinen till någon annan måste bruksanvisningen bifogas och övertagaren måste skolas in under hänvisning av de nämnda föreskrifterna. Pöttinger-Newsletter Aktuell teknisk information, nyttiga länkar och underhållning ALLG./BA EITE 2 / 0000-

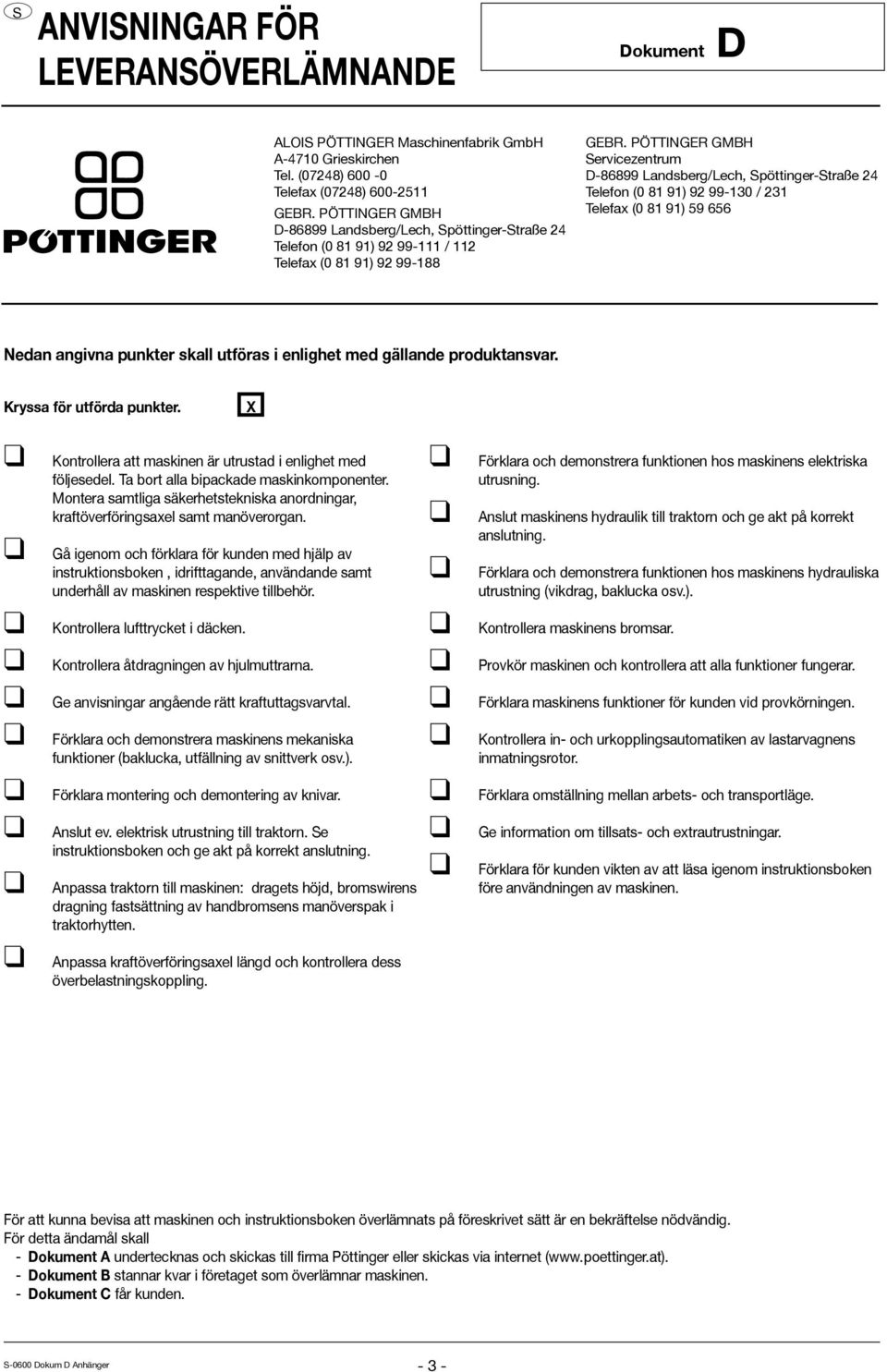

3 ANVININGAR FÖR LEVERANÖVERLÄMNANDE Dokument D ALOI PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, pöttinger-traße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMBH ervicezentrum D Landsberg/Lech, pöttinger-traße 24 Telefon ( ) / 231 Telefax ( ) Nedan angivna punkter skall utföras i enlighet med gällande produktansvar. Kryssa för utförda punkter. X Kontrollera att maskinen är utrustad i enlighet med följesedel. Ta bort alla bipackade maskinkomponenter. Montera samtliga säkerhetstekniska anordningar, kraftöverföringsaxel samt manöverorgan. Gå igenom och förklara för kunden med hjälp av instruktionsboken, idrifttagande, användande samt underhåll av maskinen respektive tillbehör. Kontrollera lufttrycket i däcken. Kontrollera åtdragningen av hjulmuttrarna. Ge anvisningar angående rätt kraftuttagsvarvtal. Förklara och demonstrera maskinens mekaniska funktioner (baklucka, utfällning av snittverk osv.). Förklara montering och demontering av knivar. Anslut ev. elektrisk utrustning till traktorn. e instruktionsboken och ge akt på korrekt anslutning. Anpassa traktorn till maskinen: dragets höjd, bromswirens dragning fastsättning av handbromsens manöverspak i traktorhytten. Anpassa kraftöverföringsaxel längd och kontrollera dess överbelastningskoppling. Förklara och demonstrera funktionen hos maskinens elektriska utrusning. Anslut maskinens hydraulik till traktorn och ge akt på korrekt anslutning. Förklara och demonstrera funktionen hos maskinens hydrauliska utrustning (vikdrag, baklucka osv.). Kontrollera maskinens bromsar. Provkör maskinen och kontrollera att alla funktioner fungerar. Förklara maskinens funktioner för kunden vid provkörningen. Kontrollera in- och urkopplingsautomatiken av lastarvagnens inmatningsrotor. Förklara omställning mellan arbets- och transportläge. Ge information om tillsats- och extrautrustningar. Förklara för kunden vikten av att läsa igenom instruktionsboken före användningen av maskinen. För att kunna bevisa att maskinen och instruktionsboken överlämnats på föreskrivet sätt är en bekräftelse nödvändig. För detta ändamål skall - Dokument A undertecknas och skickas till firma Pöttinger eller skickas via internet ( - Dokument B stannar kvar i företaget som överlämnar maskinen. - Dokument C får kunden Dokum D Anhänger - -

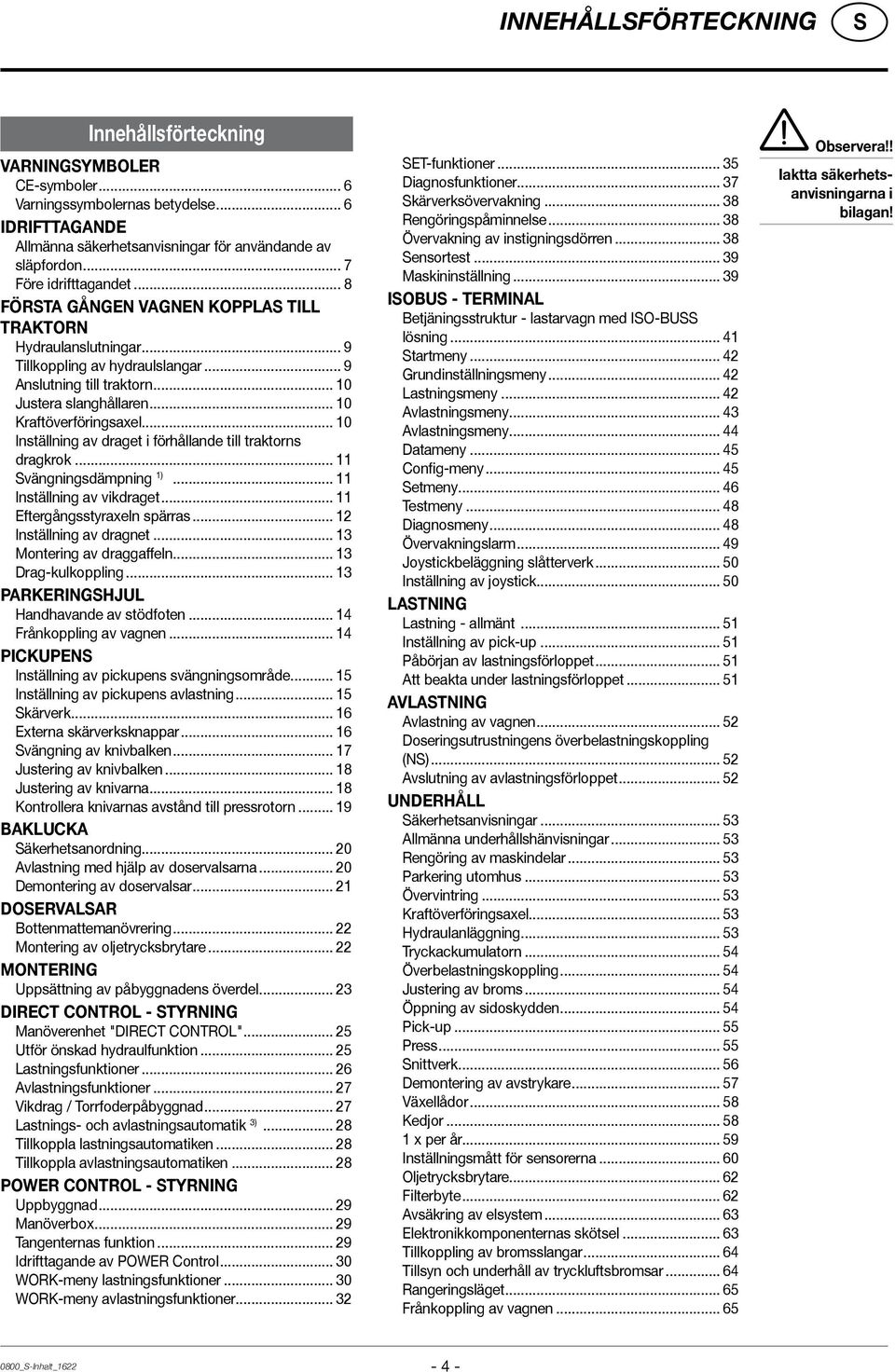

4 INNEHÅLLFÖRTECKNING Innehållsförteckning Varningsymboler CE-symboler... 6 Varningssymbolernas betydelse... 6 Idrifttagande Allmänna säkerhetsanvisningar för användande av släpfordon... 7 Före idrifttagandet... 8 FÖRTA GÅNGEN VAGNEN KOPPLA TILL TRAKTORN Hydraulanslutningar... 9 Tillkoppling av hydraulslangar... 9 Anslutning till traktorn Justera slanghållaren Kraftöverföringsaxel Inställning av draget i förhållande till traktorns dragkrok vängningsdämpning 1) Inställning av vikdraget Eftergångsstyraxeln spärras Inställning av dragnet Montering av draggaffeln Drag-kulkoppling Parkeringshjul Handhavande av stödfoten Frånkoppling av vagnen Pickupens Inställning av pickupens svängningsområde Inställning av pickupens avlastning kärverk Externa skärverksknappar vängning av knivbalken Justering av knivbalken Justering av knivarna Kontrollera knivarnas avstånd till pressrotorn Baklucka äkerhetsanordning Avlastning med hjälp av doservalsarna Demontering av doservalsar Doservalsar Bottenmattemanövrering Montering av oljetrycksbrytare Montering Uppsättning av påbyggnadens överdel Direct Control - TYRNING Manöverenhet "DIRECT CONTROL" Utför önskad hydraulfunktion Lastningsfunktioner Avlastningsfunktioner Vikdrag / Torrfoderpåbyggnad Lastnings- och avlastningsautomatik 3) Tillkoppla lastningsautomatiken Tillkoppla avlastningsautomatiken Power Control - TYRNING Uppbyggnad Manöverbox Tangenternas funktion Idrifttagande av POWER Control WORK-meny lastningsfunktioner WORK-meny avlastningsfunktioner ET-funktioner Diagnosfunktioner kärverksövervakning Rengöringspåminnelse Övervakning av instigningsdörren ensortest Maskininställning IOBU - Terminal Betjäningsstruktur - lastarvagn med IO-BU lösning tartmeny Grundinställningsmeny Lastningsmeny Avlastningsmeny Avlastningsmeny Datameny Config-meny etmeny Testmeny Diagnosmeny Övervakningslarm Joystickbeläggning slåtterverk Inställning av joystick Lastning Lastning - allmänt Inställning av pick-up Påbörjan av lastningsförloppet Att beakta under lastningsförloppet Avlastning Avlastning av vagnen Doseringsutrustningens överbelastningskoppling (N) Avslutning av avlastningsförloppet Underhåll äkerhetsanvisningar Allmänna underhållshänvisningar Rengöring av maskindelar Parkering utomhus Övervintring Kraftöverföringsaxel Hydraulanläggning Tryckackumulatorn Överbelastningskoppling Justering av broms Öppning av sidoskydden Pick-up Press nittverk Demontering av avstrykare Växellådor Kedjor x per år Inställningsmått för sensorerna Oljetrycksbrytare Filterbyte Avsäkring av elsystem Elektronikkomponenternas skötsel Tillkoppling av bromsslangar Tillsyn och underhåll av tryckluftsbromsar Rangeringsläget Frånkoppling av vagnen Observera!! Iaktta säkerhetsanvisningarna i bilagan! 0800_-Inhalt_

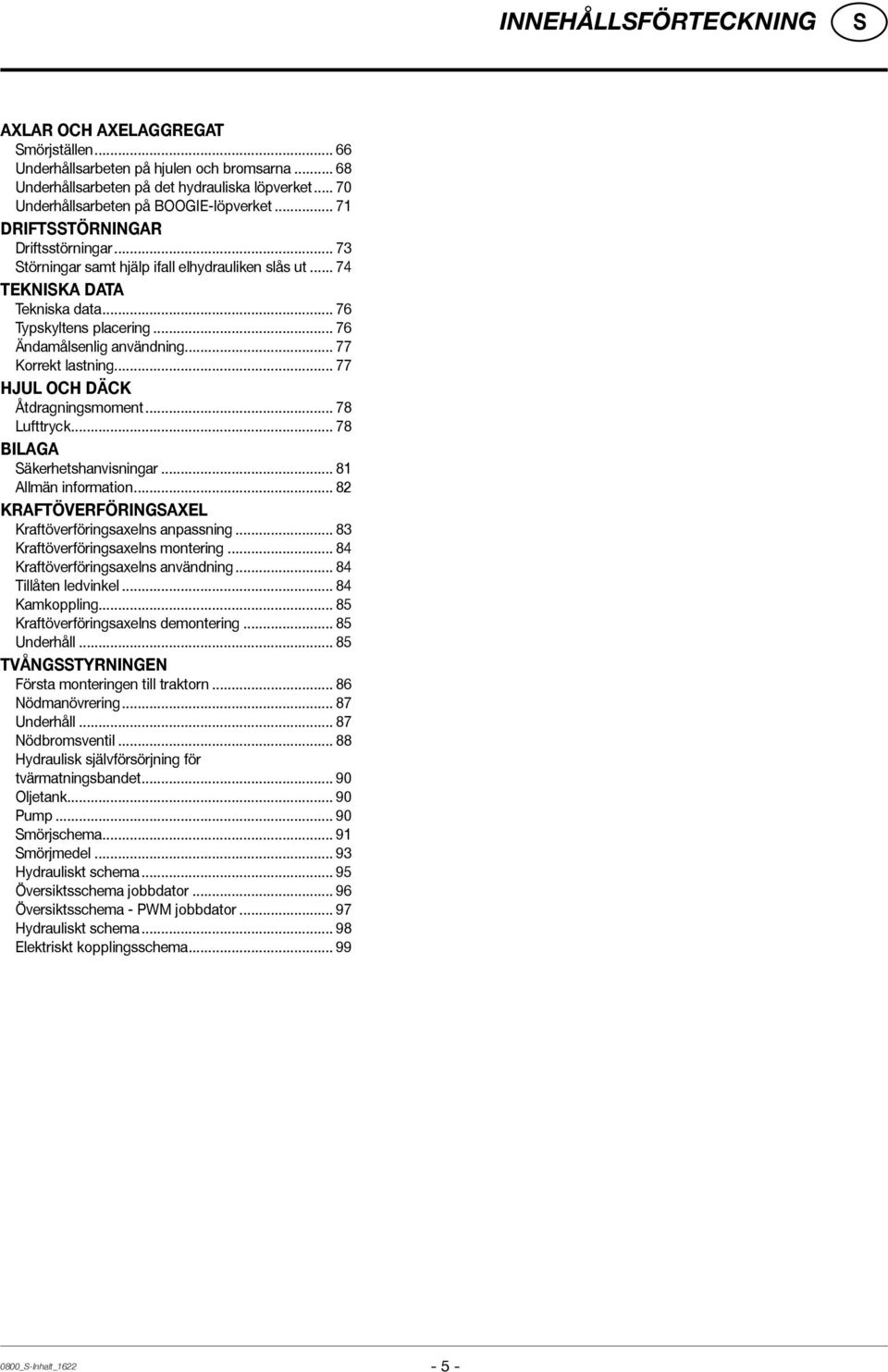

5 INNEHÅLLFÖRTECKNING AXLAR OCH AXELAGGREGAT mörjställen Underhållsarbeten på hjulen och bromsarna Underhållsarbeten på det hydrauliska löpverket Underhållsarbeten på BOOGIE-löpverket DRIFTTÖRNINGAR Driftsstörningar törningar samt hjälp ifall elhydrauliken slås ut Tekniska data Tekniska data Typskyltens placering Ändamålsenlig användning Korrekt lastning HJUL OCH DÄCK Åtdragningsmoment Lufttryck BILAGA äkerhetshanvisningar Allmän information Kraftöverföringsaxel Kraftöverföringsaxelns anpassning Kraftöverföringsaxelns montering Kraftöverföringsaxelns användning Tillåten ledvinkel Kamkoppling Kraftöverföringsaxelns demontering Underhåll Tvångsstyrningen Första monteringen till traktorn Nödmanövrering Underhåll Nödbromsventil Hydraulisk självförsörjning för tvärmatningsbandet Oljetank Pump mörjschema mörjmedel Hydrauliskt schema Översiktsschema jobbdator Översiktsschema - PWM jobbdator Hydrauliskt schema Elektriskt kopplingsschema _-Inhalt_

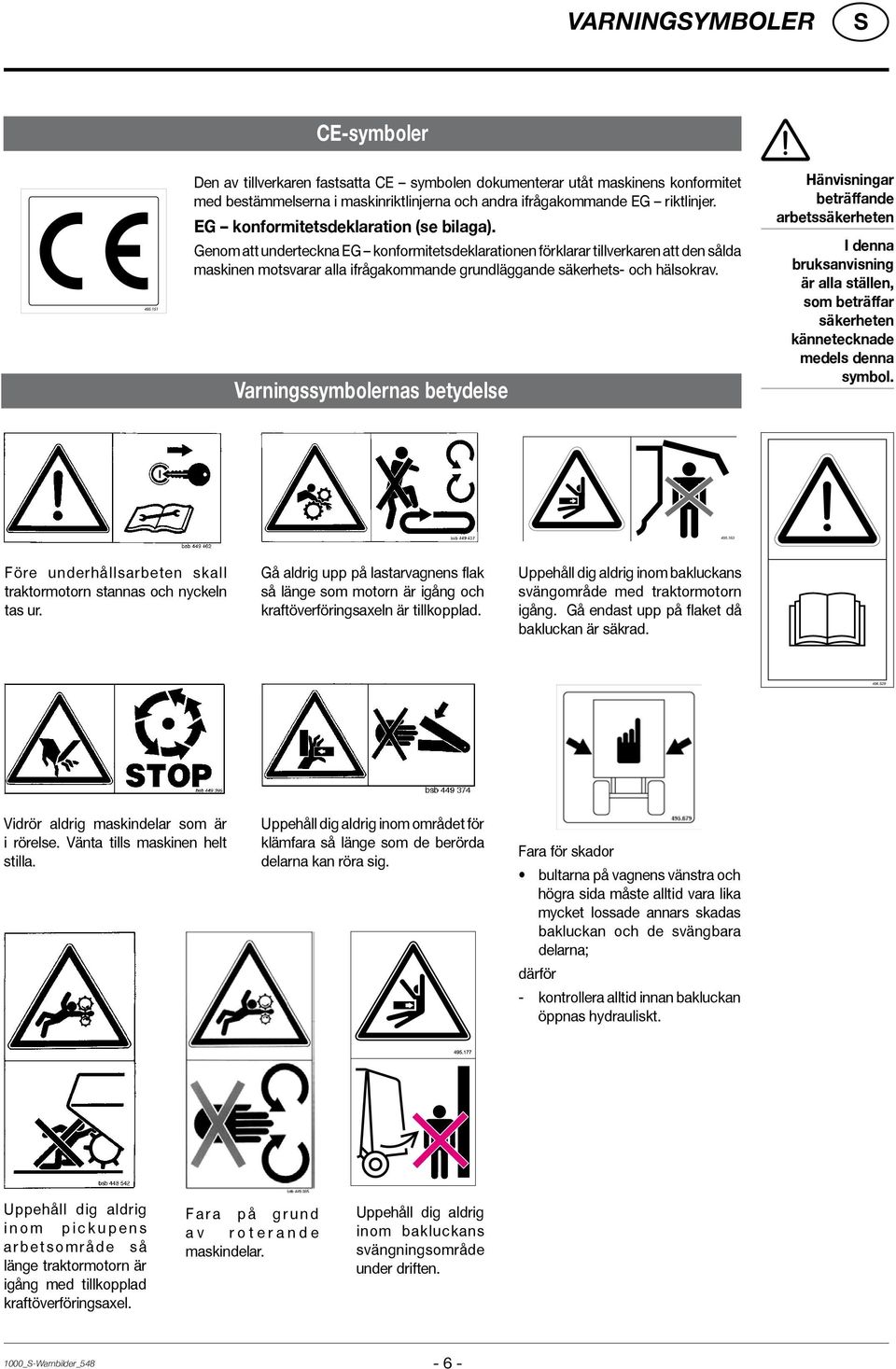

6 Varningsymboler CE-symboler Den av tillverkaren fastsatta CE symbolen dokumenterar utåt maskinens konformitet med bestämmelserna i maskinriktlinjerna och andra ifrågakommande EG riktlinjer. EG konformitetsdeklaration (se bilaga). Genom att underteckna EG konformitetsdeklarationen förklarar tillverkaren att den sålda maskinen motsvarar alla ifrågakommande grundläggande säkerhets- och hälsokrav. Varningssymbolernas betydelse Hänvisningar beträffande arbetssäkerheten I denna bruksanvisning är alla ställen, som beträffar säkerheten kännetecknade medels denna symbol Före underhållsarbeten skall traktormotorn stannas och nyckeln tas ur. Gå aldrig upp på lastarvagnens flak så länge som motorn är igång och kraftöverföringsaxeln är tillkopplad. Uppehåll dig aldrig inom bakluckans svängområde med traktormotorn igång. Gå endast upp på flaket då bakluckan är säkrad Vidrör aldrig maskindelar som är i rörelse. Vänta tills maskinen helt stilla. Uppehåll dig aldrig inom området för klämfara så länge som de berörda delarna kan röra sig. Fara för skador bultarna på vagnens vänstra och högra sida måste alltid vara lika mycket lossade annars skadas bakluckan och de svängbara delarna; därför - kontrollera alltid innan bakluckan öppnas hydrauliskt. Uppehåll dig aldrig i n o m p i c k u p e n s a r b e t s o m r å d e s å länge traktormotorn är igång med tillkopplad kraftöverföringsaxel. F a r a p å g r u n d a v r o t e r a n d e maskindelar. Uppehåll dig aldrig inom bakluckans svängningsområde under driften. 1000_-Warnbilder_

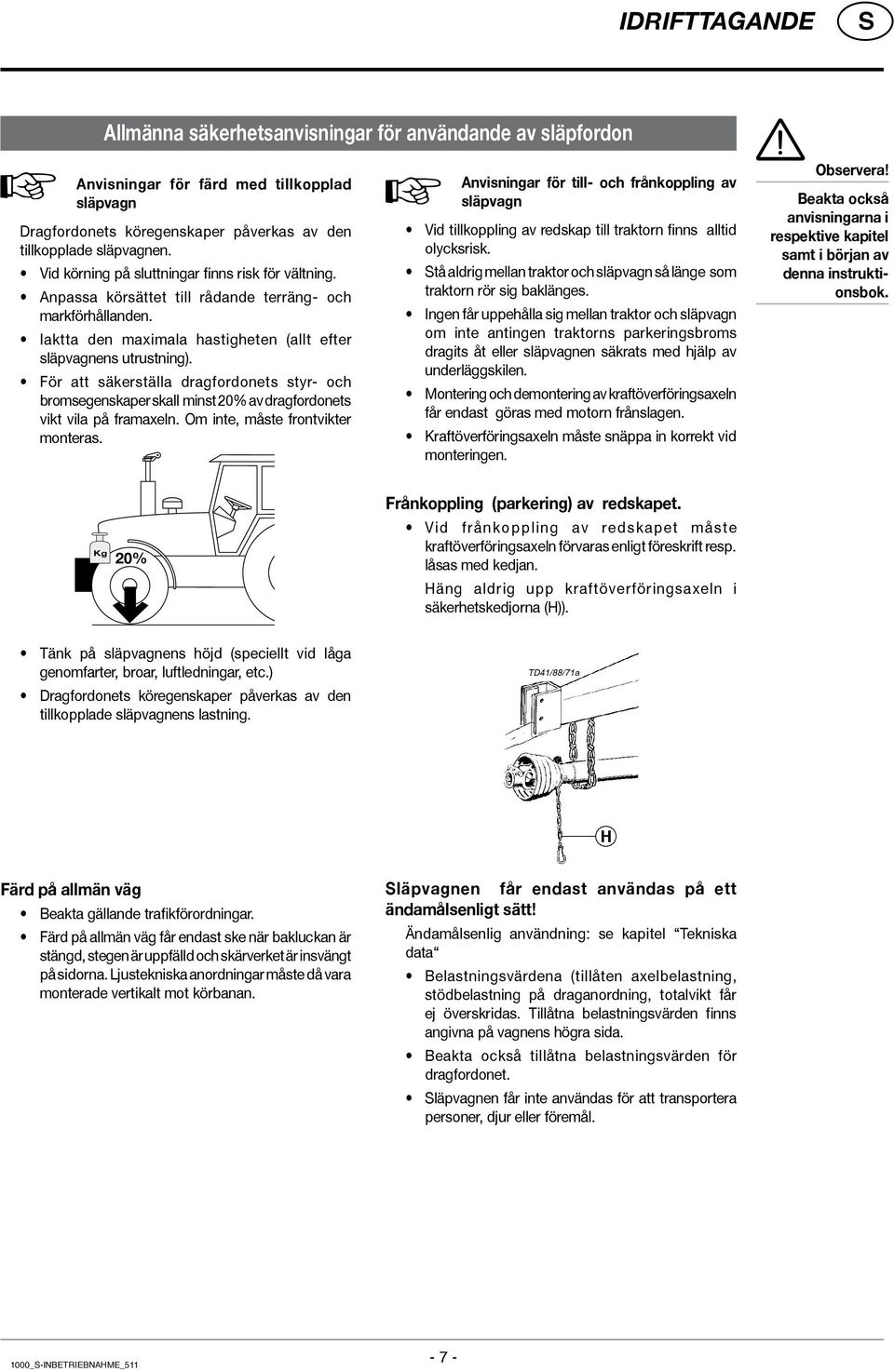

7 Idrifttagande Allmänna säkerhetsanvisningar för användande av släpfordon Anvisningar för färd med tillkopplad släpvagn Dragfordonets köregenskaper påverkas av den tillkopplade släpvagnen. Vid körning på sluttningar finns risk för vältning. Anpassa körsättet till rådande terräng- och markförhållanden. Iaktta den maximala hastigheten (allt efter släpvagnens utrustning). För att säkerställa dragfordonets styr- och bromsegenskaper skall minst 20% av dragfordonets vikt vila på framaxeln. Om inte, måste frontvikter monteras. Anvisningar för till- och frånkoppling av släpvagn Vid tillkoppling av redskap till traktorn finns alltid olycksrisk. tå aldrig mellan traktor och släpvagn så länge som traktorn rör sig baklänges. Ingen får uppehålla sig mellan traktor och släpvagn om inte antingen traktorns parkeringsbroms dragits åt eller släpvagnen säkrats med hjälp av underläggskilen. Montering och demontering av kraftöverföringsaxeln får endast göras med motorn frånslagen. Kraftöverföringsaxeln måste snäppa in korrekt vid monteringen. Observera! Beakta också anvisningarna i respektive kapitel samt i början av denna instruktionsbok. Kg 20% Frånkoppling (parkering) av redskapet. Vid frånkoppling av redskapet måste kraftöverföringsaxeln förvaras enligt föreskrift resp. låsas med kedjan. Häng aldrig upp kraftöverföringsaxeln i säkerhetskedjorna (H)). Tänk på släpvagnens höjd (speciellt vid låga genomfarter, broar, luftledningar, etc.) Dragfordonets köregenskaper påverkas av den tillkopplade släpvagnens lastning. Färd på allmän väg Beakta gällande trafikförordningar. Färd på allmän väg får endast ske när bakluckan är stängd, stegen är uppfälld och skärverket är insvängt på sidorna. Ljustekniska anordningar måste då vara monterade vertikalt mot körbanan. läpvagnen får endast användas på ett ändamålsenligt sätt! Ändamålsenlig användning: se kapitel Tekniska data Belastningsvärdena (tillåten axelbelastning, stödbelastning på draganordning, totalvikt får ej överskridas. Tillåtna belastningsvärden finns angivna på vagnens högra sida. Beakta också tillåtna belastningsvärden för dragfordonet. läpvagnen får inte användas för att transportera personer, djur eller föremål. 1000_-Inbetriebnahme_
8 Idrifttagande Före idrifttagandet Hänvisning! a. Innan arbetet påbörjas måste användaren göra sig förtrogen med alla manöveranordningar och deras funktion. Under arbetet är detta för sent! b. Kontrollera maskinen eller utrustningen med avseende på trafik- och driftssäkerhet före varje idrifttagande. c. Före igångsättning av vagnen och användning av vagnens hydraulik måste samtliga personer befinna sig utanför maskinens riskområde. Risk finns för skäroch klämskador vid pickup, skärverk, baklucka samt vagnens överbyggnad. d. Innan fordonet startas måste föraren kontrollera att ingen befinner sig i närheten och att inga andra hinder finns. Föraren får ej backa fordonet om han ej kan se och överblicka området omedelbart bakom. e. Beakta de på vagnen monterade säkerhetsdekalerna. På sidan 5 i denna instruktionsbok finner du en beskrivning på innebörden av de enskilda säkerhetsdekalerna. f. Beakta också anvisningarna i respektive kapitel samt i början av denna instruktionsbok. Kontrollera före idrifttagandet 1. Kontrollera att samtliga säkerhetsanordningar (plåtar, skydd etc.) är oskadade och sitter monterade på maskinen. 2. mörj maskinen enligt smörjschemat. Kontrollera täthet och oljenivåer i växellådor. 3. Kontrollera lufttrycket i däcken. 4. Kontrollera att hjulmuttrarna är åtdragna. 5. Kör maskinen på rätt kraftuttagsvarv 6. Montera elanslutningarna mot traktorn och kontrollera att de ansluts på rätt sätt. Följ anvisningarna i instruktionsboken. 7. Anpassa följande punkter på traktorn: Dragbom Anslutning för bromsvajer *) Montering av handbromsspak i traktorhytt *) 8. Koppla vagnen endast i härför avsedda anordningar. 9. Justera vid behov längden på kraftöverföringsaxeln och kontrollera funktionen på överbelastningskopplingen (se tillägg). 10. Kontrollera funktionen på elutrustningen 11. Anslut hydraulslangarna till traktorn Kontrollera hydraulslangarna med avseende på yttre skador och föråldringsskador. Kontrollera att slangarna ansluts på rätt sätt. 12. Alla rörliga maskindelar (baklucka, reglerspakar) måste låsas så att de ej sätts i rörelse under transport. 13. Kontrollera funktionen på färdbroms och parkeringsbroms. Följande anvisningar är till för att underlätta idrifttagandet av maskinen. Mer preciserad information finns att finna under respektive kapitel i instruktionsboken. *) Om en sådan finns 1000_-Inbetriebnahme_
9 FÖRTA GÅNGEN VAGNEN KOPPLA TILL TRAKTORN Hydraulanslutningar Enkelverkande manöverventil Ifall traktorn endast är utrustad med en enkelverkande manöverventil måste man ovillkorlingen låta en fackverkstad montera en oljereturledning (T). - Anslut tryckledningen (1) till den enkelverkande manöverventilen. Koppla oljereturslangen (2) (större area) till traktorns oljereturledning. Tillkoppling av hydraulslangar Anmärkning! kulle oljan värmas upp under driften, måste anslutningen ske till en enkelverkande manöverventil (se ovan). Dubbelverkande manöverventil - Anslut tryckledningen (1) och oljereturledningen (2) (större area). L-ledning (tillsatsutrustning på begäran) - Anslut Load sensing-ledningen till traktorns Lanslutning. Observera! Var försiktig med traktorer med slutet hydraulsystem och L system John-Deere, CAE - MAXXUM, CAE - MAGNUM, FORD ERIE 40 LE Före tillkopplingen till dessa traktorer måste den trycklösa oljekretsen blockeras genom att skruva in spårskruven (7) på hydraulikblocket (7b). - Koppla ur kraftuttaget innan hydraulslangarna kopplas till. - täll traktorns hydraulspak (T) i flytläge (neutralläge). - e till att hydraulkopplingarna är rena vid tillkoppling. - maximalt hydraultryck: 200 bar - maximal genomflödesmängd: 60 l/min (Undantag: Jumbo 7200 Combiline: 130 l/min) Jumbo Combiline: 130 l/min) tandardläge för traktorer med öppet (konventionellt) hydraulsystem Denna inställning har spårskruven (7) från fabrik (7a). E UPP! Om detta inte iakttas är övertrycksventilerna på traktorns hydraulik ständigt utsatt för påfrestning och oljan överhettas. Anmärkning! Traktorn måste vara utrustad med en tryckfri oljereturledning. Observera! Traktorns hydrauliska tryck får maximalt uppgå till 200 bar! Maximal genomflödesmängd: 60 l/min! (Undantag: Jumbo 7200 Combiline: 130 l/min, Jumbo Combiline: 130 l/min) 7a tandardläge för traktorer med öppet (konventionellt) hydraulsystem 7b 7 L P T Var försiktig med traktorer med slutet hydraulsystem och L-system. L = Load sensing 7a 7b _-Erstanbau_

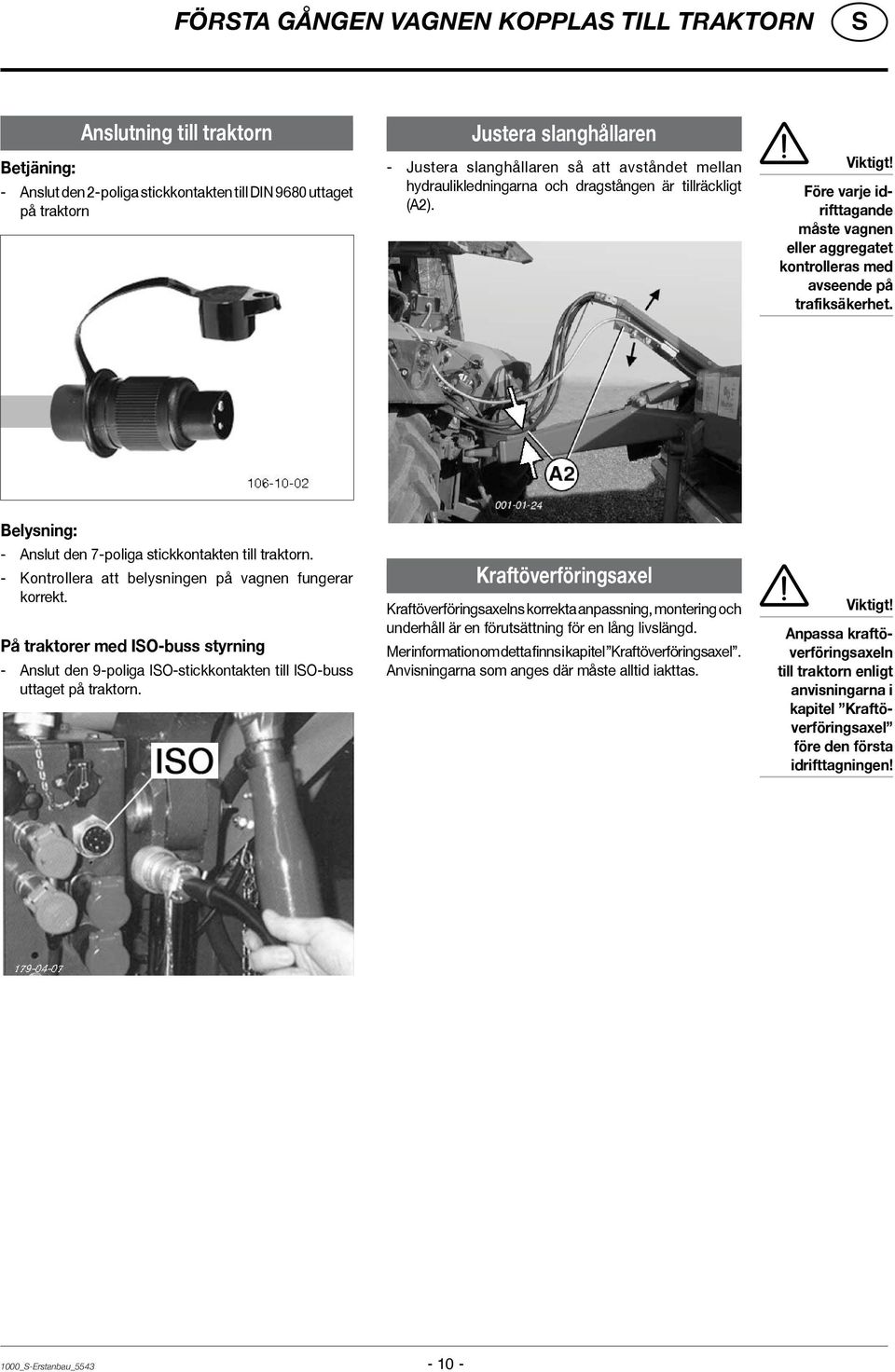

10 FÖRTA GÅNGEN VAGNEN KOPPLA TILL TRAKTORN Betjäning: Anslutning till traktorn - Anslut den 2-poliga stickkontakten till DIN 9680 uttaget på traktorn Justera slanghållaren - Justera slanghållaren så att avståndet mellan hydraulikledningarna och dragstången är tillräckligt (A2). Viktigt! Före varje idrifttagande måste vagnen eller aggregatet kontrolleras med avseende på trafiksäkerhet. Belysning: - Anslut den 7-poliga stickkontakten till traktorn. - Kontrollera att belysningen på vagnen fungerar korrekt. På traktorer med IO-buss styrning - Anslut den 9-poliga IO-stickkontakten till IO-buss uttaget på traktorn. Kraftöverföringsaxel Kraftöverföringsaxelns korrekta anpassning, montering och underhåll är en förutsättning för en lång livslängd. Mer information om detta finns i kapitel Kraftöverföringsaxel. Anvisningarna som anges där måste alltid iakttas. Viktigt! Anpassa kraftöverföringsaxeln till traktorn enligt anvisningarna i kapitel Kraftöverföringsaxel före den första idrifttagningen! 1000_-Erstanbau_

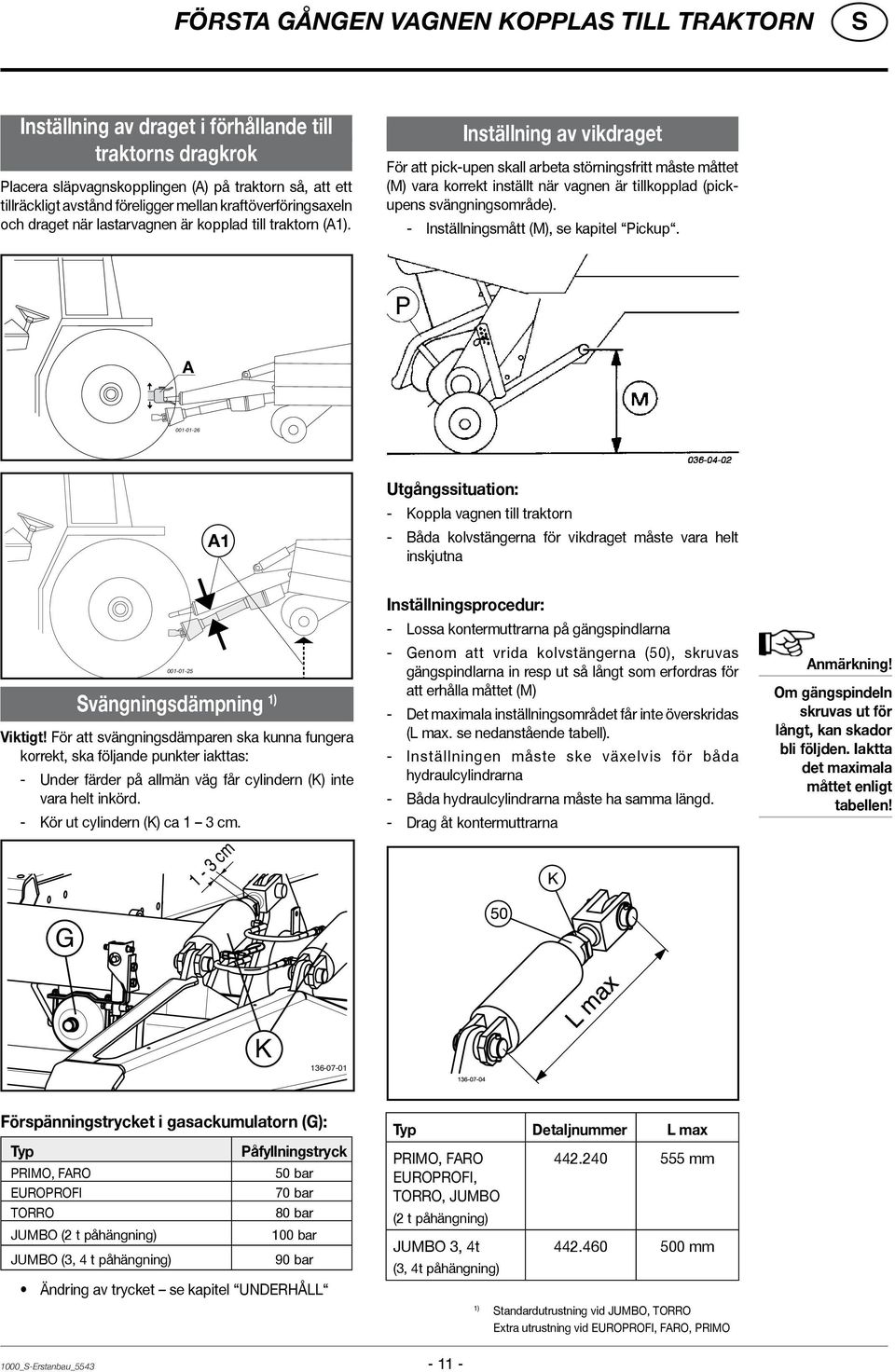

11 FÖRTA GÅNGEN VAGNEN KOPPLA TILL TRAKTORN Inställning av draget i förhållande till traktorns dragkrok Placera släpvagnskopplingen (A) på traktorn så, att ett tillräckligt avstånd föreligger mellan kraftöverföringsaxeln och draget när lastarvagnen är kopplad till traktorn (A1). Inställning av vikdraget För att pick-upen skall arbeta störningsfritt måste måttet (M) vara korrekt inställt när vagnen är tillkopplad (pickupens svängningsområde). - Inställningsmått (M), se kapitel Pickup. A A1 Utgångssituation: - Koppla vagnen till traktorn - Båda kolvstängerna för vikdraget måste vara helt inskjutna vängningsdämpning 1) Viktigt! För att svängningsdämparen ska kunna fungera korrekt, ska följande punkter iakttas: - Under färder på allmän väg får cylindern (K) inte vara helt inkörd. - Kör ut cylindern (K) ca 1 3 cm. 1-3 cm Inställningsprocedur: - Lossa kontermuttrarna på gängspindlarna - Genom att vrida kolvstängerna (50), skruvas gängspindlarna in resp ut så långt som erfordras för att erhålla måttet (M) - Det maximala inställningsområdet får inte överskridas (L max. se nedanstående tabell). - Inställningen måste ske växelvis för båda hydraulcylindrarna - Båda hydraulcylindrarna måste ha samma längd. - Drag åt kontermuttrarna Anmärkning! Om gängspindeln skruvas ut för långt, kan skador bli följden. Iaktta det maximala måttet enligt tabellen! G K Förspänningstrycket i gasackumulatorn (G): Typ Påfyllningstryck PRIMO, FARO 50 bar EUROPROFI 70 bar TORRO 80 bar JUMBO (2 t påhängning) 100 bar JUMBO (3, 4 t påhängning) 90 bar Ändring av trycket se kapitel UNDERHÅLL Typ Detaljnummer L max PRIMO, FARO EUROPROFI, TORRO, JUMBO (2 t påhängning) JUMBO 3, 4t (3, 4t påhängning) mm mm 1) tandardutrustning vid JUMBO, TORRO Extra utrustning vid EUROPROFI, FARO, PRIMO 1000_-Erstanbau_

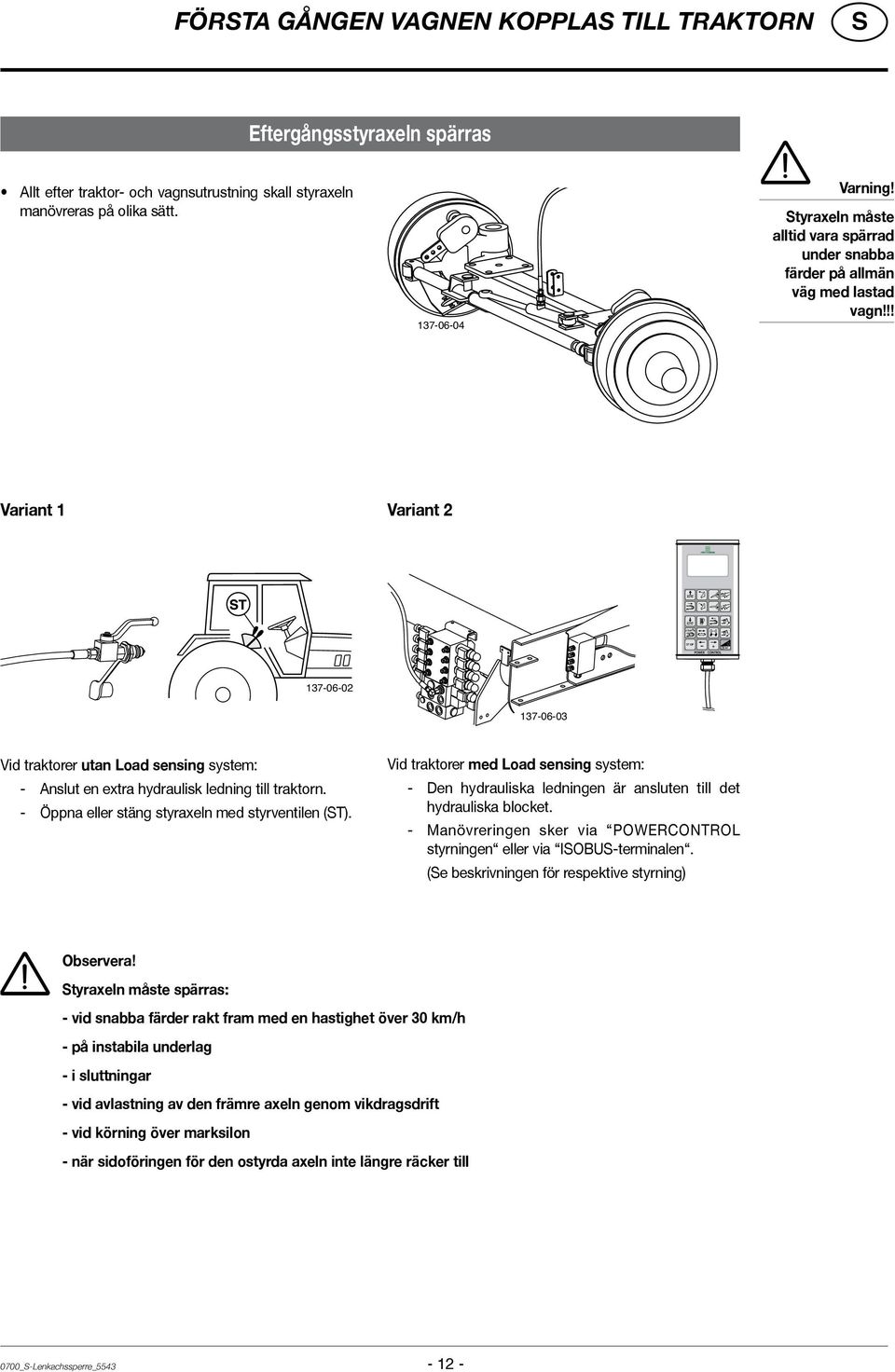

12 FÖRTA GÅNGEN VAGNEN KOPPLA TILL TRAKTORN Eftergångsstyraxeln spärras Allt efter traktor- och vagnsutrustning skall styraxeln manövreras på olika sätt Varning! tyraxeln måste alltid vara spärrad under snabba färder på allmän väg med lastad vagn!!! Variant 1 Variant Vid traktorer utan Load sensing system: - Anslut en extra hydraulisk ledning till traktorn. - Öppna eller stäng styraxeln med styrventilen (T). Vid traktorer med Load sensing system: - Den hydrauliska ledningen är ansluten till det hydrauliska blocket. - Manövreringen sker via POWERCONTROL styrningen eller via IOBU-terminalen. (e beskrivningen för respektive styrning) Observera! tyraxeln måste spärras: - vid snabba färder rakt fram med en hastighet över 30 km/h - på instabila underlag - i sluttningar - vid avlastning av den främre axeln genom vikdragsdrift - vid körning över marksilon - när sidoföringen för den ostyrda axeln inte längre räcker till 0700_-Lenkachssperre_

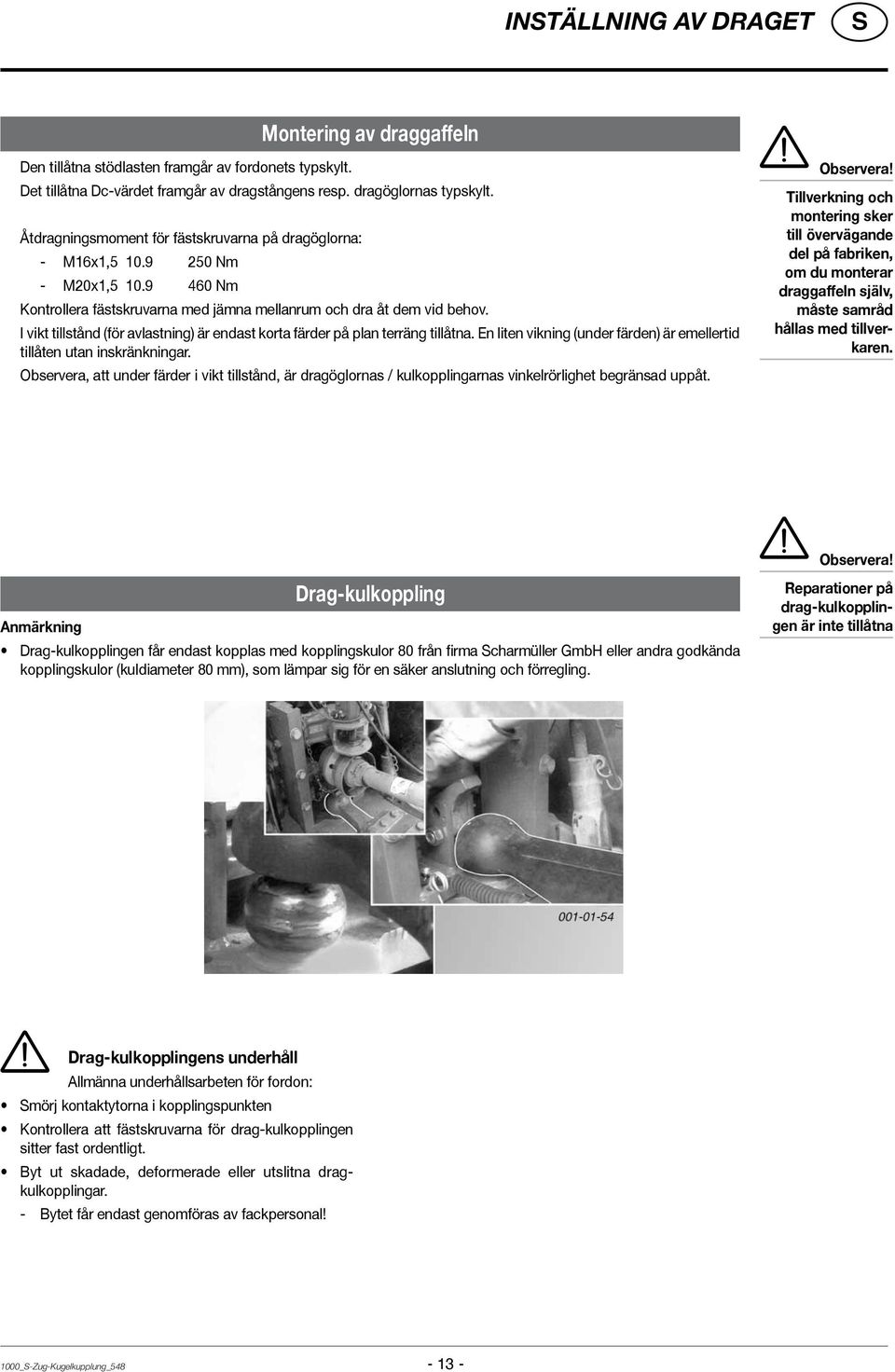

13 INTÄLLNING AV DRAGET Inställning av dragnet Montering av draggaffeln Den tillåtna stödlasten framgår av fordonets typskylt. Det tillåtna Dc-värdet framgår av dragstångens resp. dragöglornas typskylt. Åtdragningsmoment för fästskruvarna på dragöglorna: - M16x1, Nm - M20x1, Nm Kontrollera fästskruvarna med jämna mellanrum och dra åt dem vid behov. I vikt tillstånd (för avlastning) är endast korta färder på plan terräng tillåtna. En liten vikning (under färden) är emellertid tillåten utan inskränkningar. Observera, att under färder i vikt tillstånd, är dragöglornas / kulkopplingarnas vinkelrörlighet begränsad uppåt. Observera! Tillverkning och montering sker till övervägande del på fabriken, om du monterar draggaffeln själv, måste samråd hållas med tillverkaren. Observera! Drag-kulkoppling Anmärkning Drag-kulkopplingen får endast kopplas med kopplingskulor 80 från firma charmüller GmbH eller andra godkända kopplingskulor (kuldiameter 80 mm), som lämpar sig för en säker anslutning och förregling. Reparationer på drag-kulkopplingen är inte tillåtna Drag-kulkopplingens underhåll Allmänna underhållsarbeten för fordon: mörj kontaktytorna i kopplingspunkten Kontrollera att fästskruvarna för drag-kulkopplingen sitter fast ordentligt. Byt ut skadade, deformerade eller utslitna dragkulkopplingar. - Bytet får endast genomföras av fackpersonal! 1000_-Zug-Kugelkupplung_

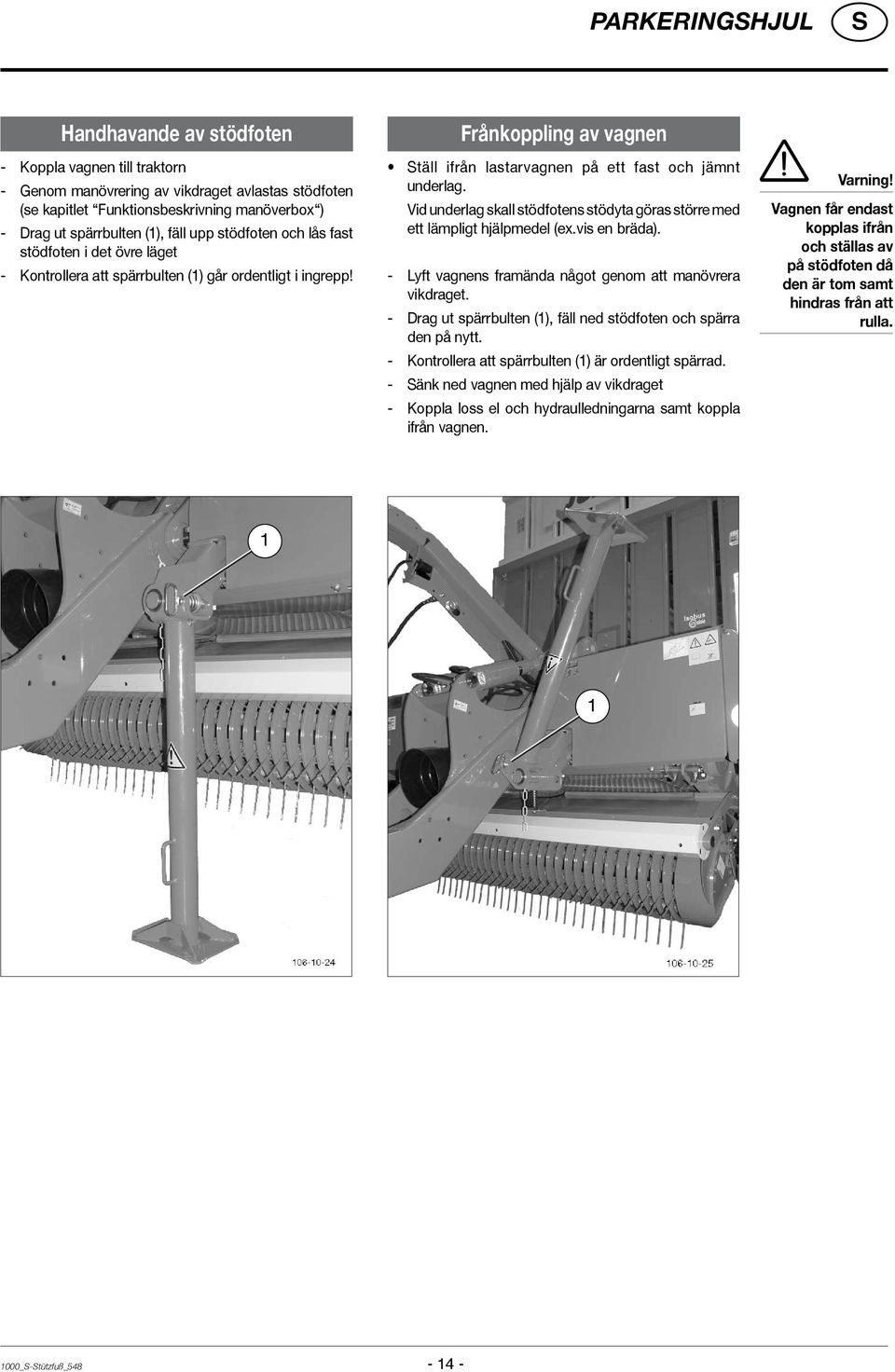

14 Parkeringshjul Handhavande av stödfoten - Koppla vagnen till traktorn - Genom manövrering av vikdraget avlastas stödfoten (se kapitlet Funktionsbeskrivning manöverbox ) - Drag ut spärrbulten (1), fäll upp stödfoten och lås fast stödfoten i det övre läget - Kontrollera att spärrbulten (1) går ordentligt i ingrepp! Frånkoppling av vagnen täll ifrån lastarvagnen på ett fast och jämnt underlag. Vid underlag skall stödfotens stödyta göras större med ett lämpligt hjälpmedel (ex.vis en bräda). - Lyft vagnens framända något genom att manövrera vikdraget. - Drag ut spärrbulten (1), fäll ned stödfoten och spärra den på nytt. - Kontrollera att spärrbulten (1) är ordentligt spärrad. - änk ned vagnen med hjälp av vikdraget - Koppla loss el och hydraulledningarna samt koppla ifrån vagnen. Varning! Vagnen får endast kopplas ifrån och ställas av på stödfoten då den är tom samt hindras från att rulla _-tützfuß_
15 Pickupens Inställning av pickupens svängningsområde För att pick-upen skall arbeta störningsfritt måste måttet (M) vara korrekt inställt när vagnen är tillkopplad (pickupens svängningsområde). Måttet (M) = 520 mm Observera! e upp vid pickupens uppoch nerrörelser fara för att man kommer i kläm. Rekommendation: Vid ojämn mark reduceras måttet med 1 cm (M = 510 mm). Inställningsprocedur, se kapitel Första gången vagnen kopplas till traktorn. tudsplåten (P) fungerar även som skydd vid olyckor och får inte tas av under driften. Inställning av pickupens avlastning Variant mekanisk avlastning För att pickupen skall ligga bra kan fjäderförspänningen ändras. Pickupen ligger för lätt (hoppar) - reducera måttet (X) Pickupen ligger för tungt - öka måttet (X) Variant hydraulisk avlastning Inställningsprocedur: - Öppna spärrkranen (H) (pos. E). - Lyft upp pickupen. - täng spärrkranen (H) (pos. A). - änk ner pickupen. - täll in önskat systemtryck på manometern (M) genom att öppna spärrkranen (H) helt kort (ca 27 bar). Ju högre trycket är, desto högre är avlastningen. Pos E M G Pos A H Förspänningstrycket i gasackumulatorn (G): - 10 bar kväve (N) 1000_-Pick-up_

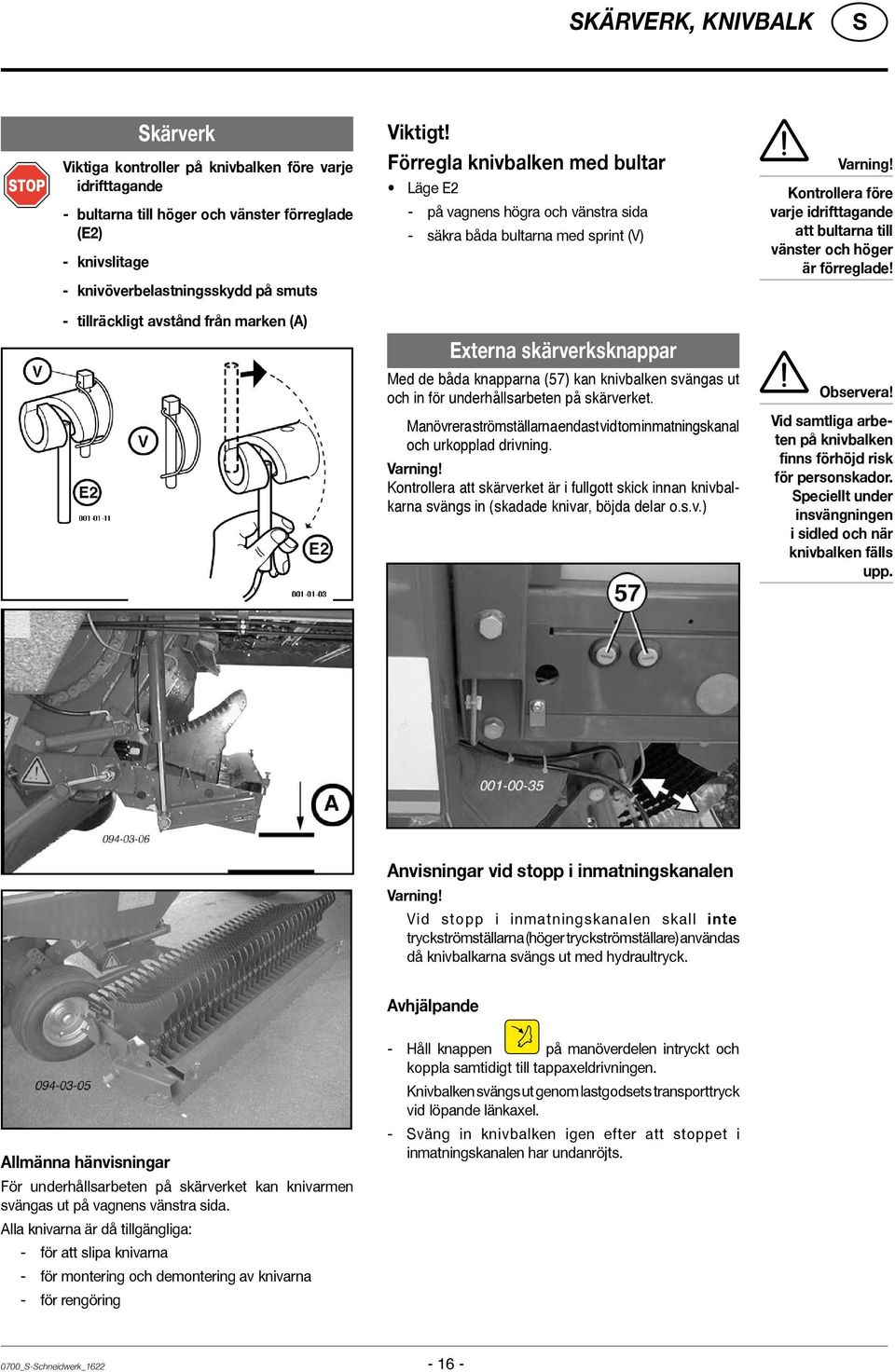

16 KÄRVERK, KNIVbalk kärverk Viktiga kontroller på knivbalken före varje idrifttagande - bultarna till höger och vänster förreglade (E2) - knivslitage - knivöverbelastningsskydd på smuts - tillräckligt avstånd från marken (A) Viktigt! Förregla knivbalken med bultar Läge E2 - på vagnens högra och vänstra sida - säkra båda bultarna med sprint (V) Externa skärverksknappar Med de båda knapparna (57) kan knivbalken svängas ut och in för underhållsarbeten på skärverket. Manövrera strömställarna endast vid tom inmatningskanal och urkopplad drivning. Varning! Kontrollera att skärverket är i fullgott skick innan knivbalkarna svängs in (skadade knivar, böjda delar o.s.v.) Varning! Kontrollera före varje idrifttagande att bultarna till vänster och höger är förreglade! Observera! Vid samtliga arbeten på knivbalken finns förhöjd risk för personskador. peciellt under insvängningen i sidled och när knivbalken fälls upp. Anvisningar vid stopp i inmatningskanalen Varning! Vid stopp i inmatningskanalen skall inte tryckströmställarna (höger tryckströmställare) användas då knivbalkarna svängs ut med hydraultryck. Avhjälpande Allmänna hänvisningar För underhållsarbeten på skärverket kan knivarmen svängas ut på vagnens vänstra sida. Alla knivarna är då tillgängliga: - för att slipa knivarna - för montering och demontering av knivarna - för rengöring - Håll knappen på manöverdelen intryckt och koppla samtidigt till tappaxeldrivningen. Knivbalken svängs ut genom lastgodsets transporttryck vid löpande länkaxel. - väng in knivbalken igen efter att stoppet i inmatningskanalen har undanröjts. 0700_-chneidwerk_

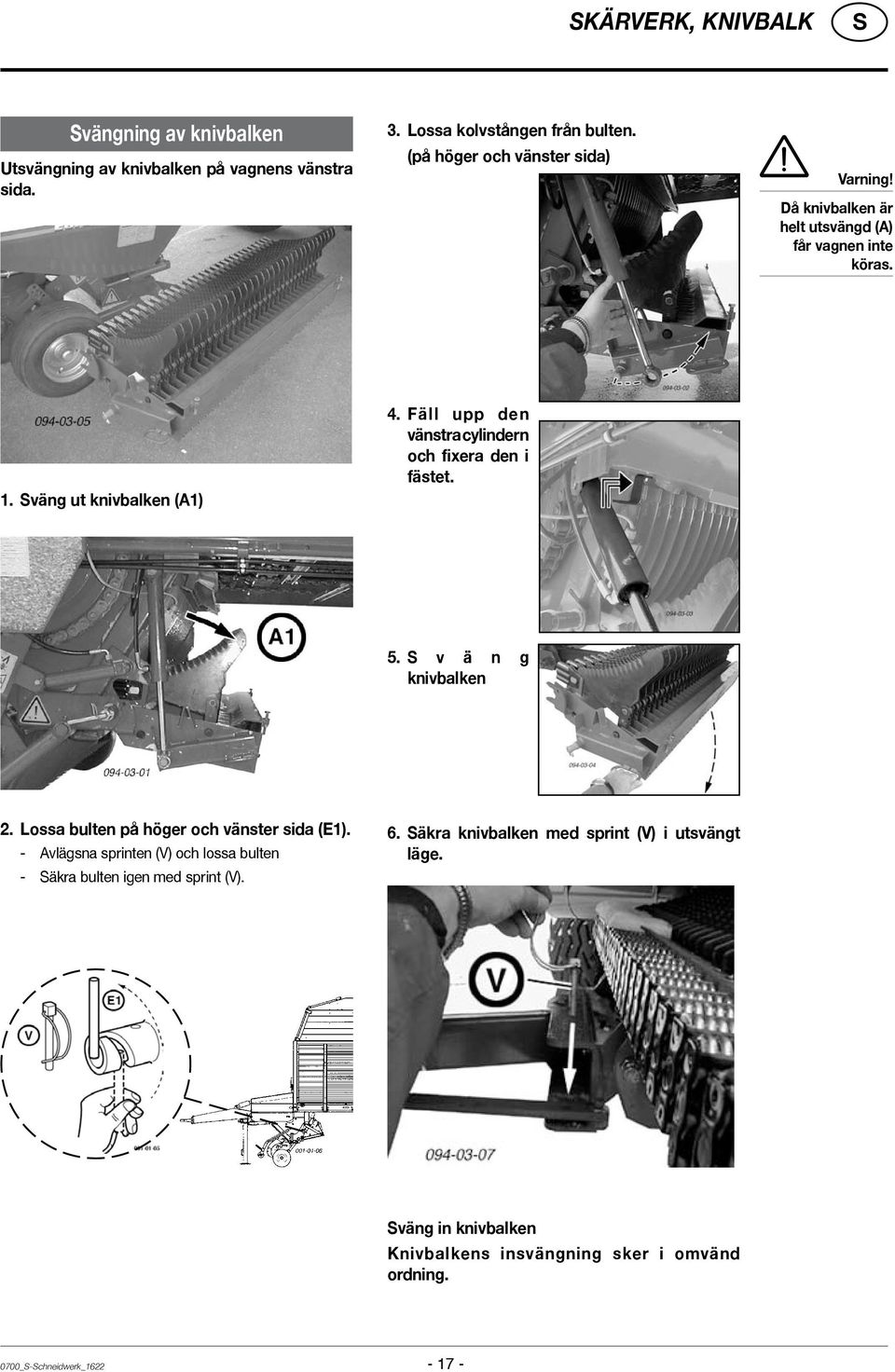

17 KÄRVERK, KNIVbalk vängning av knivbalken Utsvängning av knivbalken på vagnens vänstra sida. 3. Lossa kolvstången från bulten. (på höger och vänster sida) Varning! Då knivbalken är helt utsvängd (A) får vagnen inte köras. 1. väng ut knivbalken (A1) 4. Fäll upp den vänstra cylindern och fixera den i fästet. 5. v ä n g knivbalken 2. Lossa bulten på höger och vänster sida (E1). - Avlägsna sprinten (V) och lossa bulten - äkra bulten igen med sprint (V). 6. äkra knivbalken med sprint (V) i utsvängt läge. väng in knivbalken Knivbalkens insvängning sker i omvänd ordning. 0700_-chneidwerk_
18 KÄRVERK, KNIVbalk Justering av knivbalken Inställningen skall vara så att ramröret problemfritt passar in i öppningen på pressramen då knivbalken svängs in (1). Inställning av knivbalken i utsvängt läge Inställningen skall vara så att bultarna (B) befinner sig ungefär i mitten på långhålet då knivbalken är utsvängd. (X = X) Inställning med hjälp av skruv (K-4) på knivbalkens svängningsaxel. Inställning med hjälp av skruv (K-5) på knivbalkens undersida. Inställning 1. Lossa kontermuttrarna (K) 2. Vrid skruven (K-4) Justering av knivarna Inställningen skall vara så att knivarna är centralt (M) positionerade mellan pressrotorns pickuppfingrar. Centrering av knivarna mellan pickuppfingrarna (M) I n s t ä l l n i n g e n skall vara så att ramröret skjuts över glidstycket då knivbalken svängs in. - Fästörat bör glida på ca 3 mm under den högsta punkten (se skiss). 3. äkra skruven (K-4) med kontermutter (K) 1. Lossa kontermuttrarna (K) - på vagnens högra och vänstra sida 2. kruva ur skruven (K-1, K-2) på vagnens ena sida lite grand. Då knivbalken skall förskjutas till vänster: - skruva först utrskruven (K-1) på vagnens vänstra sida - skruva sedan in skruven (K-2) på vagnens högra sida. Genom att skruva in denna skruv kan knivbalken förskjutas så långt att knivarna är positionerade mitt emellan pressrotorns pickuppfingrar. Då knivbalken skall förskjutas till höger: - skruva först ur skruven (K-2) på vagnens högra sida - skruva sedan in skruven (K-1) på vagnens vänstra sida 3. kruva in de båda skruvarna (K-1 och K-2) ända till anslaget. - Dra inte åt skruvarna för hårt. 4. äkra de båda skruvarna (K-1 och K-2) med kontermuttrar (K). 0700_-chneidwerk_
19 KÄRVERK, KNIVbalk Kontrollera knivarnas avstånd till pressrotorn Knivarnas avstånd till pressrotorn måste utgöra minst 20 mm. - Justera stoppskruven (K-3) vid behov. min. 20 mm K3 K Kontroll 1. väng in knivbalken (arbetsläge) 2. Genonför optisk kontroll Knivarnas avstånd till pressrotorn måste utgöra minst 20 mm. Justera avståndet 1. Lossa kontermuttrarna (K) - på knivbalkens högra och vänstra sida 2. Vrid skruvarna (K-3) så långt tills det rätta avståndet (20-30 mm) nås. - täll in båda stoppskruvarna så att knivbalken inte kan förskjutas när den svängs in i arbetsläge. 3. äkra stoppskruvarna med kontermuttrar (K). 0700_-chneidwerk_

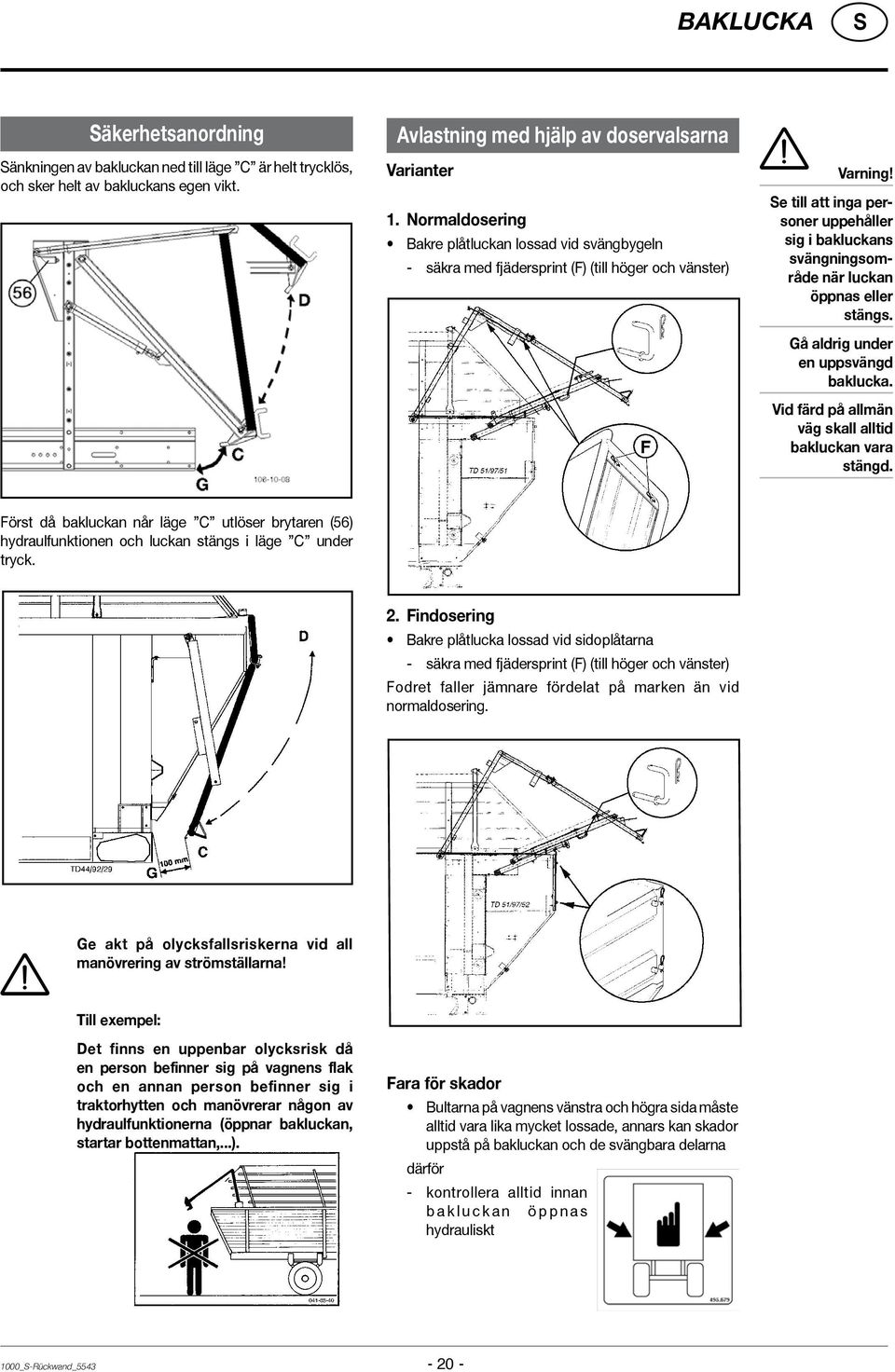

20 Baklucka äkerhetsanordning änkningen av bakluckan ned till läge C är helt trycklös, och sker helt av bakluckans egen vikt. Avlastning med hjälp av doservalsarna Varianter 1. Normaldosering Bakre plåtluckan lossad vid svängbygeln - säkra med fjädersprint (F) (till höger och vänster) Varning! e till att inga personer uppehåller sig i bakluckans svängningsområde när luckan öppnas eller stängs. Gå aldrig under en uppsvängd baklucka. Vid färd på allmän väg skall alltid bakluckan vara stängd. Först då bakluckan når läge C utlöser brytaren (56) hydraulfunktionen och luckan stängs i läge C under tryck. 2. Findosering Bakre plåtlucka lossad vid sidoplåtarna - säkra med fjädersprint (F) (till höger och vänster) Fodret faller jämnare fördelat på marken än vid normaldosering. Ge akt på olycksfallsriskerna vid all manövrering av strömställarna! Till exempel: Det finns en uppenbar olycksrisk då en person befinner sig på vagnens flak och en annan person befinner sig i traktorhytten och manövrerar någon av hydraulfunktionerna (öppnar bakluckan, startar bottenmattan,...). Fara för skador Bultarna på vagnens vänstra och högra sida måste alltid vara lika mycket lossade, annars kan skador uppstå på bakluckan och de svängbara delarna därför - kontrollera alltid innan b a k l u c k a n ö p p n a s hydrauliskt 1000_-Rückwand_
21 Doservalsar Demontering av doservalsar 1. Öppna vagnens baklucka. 2. Lossa kedjespännaren (58) och ta bort drivkedjan (1). 3. Ta bort plåtväggarna (2) på höger och vänster sida. OB! Förändra inte fjäderförspänningens (X) inställning. Observera! tick inte in händerna i doservalsarnas område så länge drivmotorn går. 4. Demontera den övre doservalsen Avlägsna följande skruvar, på höger och vänster sida: - tre skruvar (K-3) vid flänslagret - två skruvar (K-2) vid skyddsringen 5. Demontera den undre doservalsen - avlägsna två skruvar (K-2) vid skyddsringen, på höger och vänster sida. 6. Drag ur doservalsarna bakåt. 7. Montera åter plåtväggarna (2) på höger och vänster sida. 8. Justera strömställaren - se nästa sida 1000_-Dosierer_
22 Doservalsar Bottenmattemanövrering Allmänt Vid inmonterade doservalsar är skruven (K-5) positionerad bakom sensorn och har där ingen funktion. Bottenmattan till- resp. frånkopplas via sensorn (90) med hjälp av en komponent på doservalsen. Bottenmattans drivning kan endast tillkopplas på följande sätt: Observera! Vid arbeten bakom öppnade täckskydd råder förhöjd risk för personskador. - via laddningsautomatiken eller - via manövrering av bottenmattans brytare på kontrollpanelen. Vid demonterade doservalsar skulle sensorn (90) alltid vara frånkopplad och därmed även bottenmattan. Detta är dock inte önskvärt vid lastning och avlastning. Därför måste sensorn (90) tillkopplas med skruven (K-5) vid demonterade doservalsar. Kopplingsavståndet (A) är mm och kan ställas in på långhålet. Montering av oljetrycksbrytare Vid användning av vagnen utan doservalsar rekommenderas att oljetrycksbrytaren (3) monteras. Då materialet i vagnen pressar mot bakluckan kopplas drivningen av bottenmattan automatiskt ur av oljetrycksbrytaren. Med doservalsarna monterade har oljetrycksbrytaren ingen funktion. - För anslutning av oljetrycksbrytaren, se reservdelskatalog, elschema se bilaga. - Inställning, se kapitel UNDERHÅLL bar 1000_-Dosierer_
23 1000 Upm Montering Uppsättning av påbyggnadens överdel Demonteringen sker i omvänd ordning. Observera! Ombyggnaden måste absolut genomföras av två personer och med maskinen vågrätt uppställd. Fara för olyckor! teg Detalj Kommentar 1 Montera vinklarna för monteringen av den främre väggen enligt detaljritning 1. Var uppmärksam på vinklarnas position! 2 Positionera den främre väggen och skruva fast den med vinklarna. Montera vinklarna för monteringen av den bakre bygeln enligt 3 detaljritning 3. Var uppmärksam på vinklarnas position! Fixera bygeln på vinkeln. Observera! Påbyggnadshöjden på 4 m får inte överskridas! Montera de mellersta byglarna. 4 Var uppmärksam på monteringsdelarnas ordningsföljd (se förstoringen). Byglarna kan förskjutas i höjdled i skenan på sidoväggen. kruva fast skenan först efter att steg 5 har avslutats. 1001_-Aufbauoberteil_
24 Montering 5 Fäll upp sidoväggarna och skruva fast dem med byglarna. 6 laddningsautomatik Haka i laddningsautomatikluckan på den främre väggen och säkra den med sprintar. 7 Haka in laddningsautomatikluckan i sidoväggens byglar och säkra med sprintar. 8 X Fixera sensorn (inkl. kabel) och den övre laddningsautomatikens kopplingsbygel. Önskad kopplingsutlösning kan ställas in med skruven i kopplingsbygelns långhål. Övre långhål: max. last Nedre långhål: min. last Kopplingsavstånd (X): mm 9 Haka i täckpresenningen mellan den bakre bygeln och den bakre väggen och säkra med sprintar. 10 Haka i linorna. Tips: Linorna blir mer elastiska om du lägger dem i blöt före ihakningen. OPTION: takprofiler För laddningsautomatikens funktion är det viktigt att förskruvningarna mellan takprofilerna och laddningsautomatikluckan inte är för hårt åtdragna! 1001_-Aufbauoberteil_
25 Direct Control - TYRNING Manöverenhet "DIRECT CONTROL" Tangenternas funktion 1 Lyftning av vikdraget Torrfoderpåbyggnaden lyftes 2 änkning av vikdraget 5 Torrfoderpåbyggnaden sänkes 3 Insvängning av skärverket Bottenmattans avlastningshastighet reduceras 6 4 Utsvängning av skärverket Bottenmatta framåtkörning 7 5 Lyftning av pickupen Öppna bakluckan (med doservalsar till) 6 änkning av pickupen 8 täng bakluckan (med doservalsar från) 7 Bottenmatta retur (=tangentfunktion) Bottenmattans avlastningshastighet höjs 8 TILL/FRÅN tangent - Omkoppling till ett annat driftsläge (röd/grön) - topp-tangent Anmärkning: Betjäningen är indelad i lastningsoch avlastningsfunktioner. De röda symbolerna med de röda kontrollamporna (LED) är tilldelade lastningsfunktionerna. De gröna symbolerna med de gröna kontrollamporna (LED) är tilldelade avlastningsfunktionerna. De svarta symbolerna finns i båda driftslägena. Utför önskad hydraulfunktion Tillkoppla manöverdelen Tryck på tangenten I/O några sekunder. - Den integrerade kontrollampan (LED) lyser rött. Omkoppling till ett annat driftsläge Tryck kort på tangenten I/O - Kontrollampan (LED) växlar till grön färg. Lastningsfunktioner (= röda symboler) - Lastningsfunktionerna är alltid aktiverade efter tillkopplingen. - Kontrollampan (LED) i I/O-tangenten lyser rött. - Endast de röda symbol-funktionerna är aktiva. - Önskad hydraulfunktion utförs genom ett tryck på respektive tangent. - Kontrollampan (LED) i den valda tangenten lyser rött. Avlastningsfunktioner (= gröna symboler) - Kontrollampan (LED) i I/O-tangenten lyser grönt. - Endast de gröna symbol-funktionerna är aktiva. - Önskad hydraulfunktion utförs genom ett tryck på respektive tangent. - Kontrollampan (LED) i den valda tangenten lyser grönt. Vikdraget (= svarta symboler) kan manövreras i båda nivåerna. Om torrfoderpåbyggnaden skall ändras, måste manöverdelen ställas om. ( e t a n g e n t b e s k r i v n i n g Vi k d r a g / torrfoderpåbyggnad ). Kontrollampor (LED) Om en av kontrollamporna (LED) lyser, är respektive funktion aktiverad. Exemplet på bilden betyder: - Den integrerade kontrollampan (LED) uppe till vänster lyser. - Funktionen Lyftning av vikdraget utförs Direct-Control_
26 Direct Control - TYRNING - Lastningsfunktionerna är alltid aktiverade efter tillkopplingen. - Kontrollampan (LED) i I/Otangenten lyser rött. - Endast de röda symbolfunktionerna är aktiva. - V ä l j ö n s k a d hydraulfunktion. - Kontrollampan (LED) i den valda tangenten lyser rött. Lastningsfunktioner Bottenmatta retur Håll tangenten nedtryckt (=tangentfunktion) - Bottenmattan rör sig med maximal hastighet i riktning baklucka. - den integrerade LED lyser - Bottenmattan stannar så snart tangenten släpps. Anmärkning! Ta n g e n t e n a n v ä n d s ä v e n n ä r LATNINGAUTOMATIKEN 1) väljs. äkerhetsanvisningar e respektive kapitel i denna driftsinstruktion! Lyftning av pickupen Håll tangenten nedtryckt (=tangentfunktion) - Pickupen höjs - den integrerade LED lyser Anmärkning! Ta n g e n t e n a n v ä n d s ä v e n n ä r AVLATNINGAUTOMATIKEN väljs. Inställningsprocedur: - Utgångsläge - manöverdel frånkopplad. - Håll tangenten nedtryckt och tryck därefter kort på tangenten (2 sekunder). - Kontrollampan (LED) blinkar och en akustisk signalton signalerar att tillståndet ändrats. Tillståndet visas varje gång manöverdelen tillkopplas. - LED blinkar kort = tillkopplad - LED blinkar inte = frånkopplad änkning av pickupen Tryck på tangenten (=låsfunktion) - Pickupen sänks ner - Pickupen blir kvar i flytläge - den integrerade LED lyser Funktionen kan endast upphävas med tangenten Lyftning av pickupen. Anmärkning! När en annan funktion manövreras, spärras pickup-funktionen under denna tid. Inställningsprocedur: - Utgångsläge - manöverdel frånkopplad. - Håll tangenten nedtryckt och tryck därefter kort på tangenten (2 sekunder). - Kontrollampan (LED) blinkar och en akustisk signalton signalerar att tillståndet ändrats. Tillståndet visas varje gång manöverdelen tillkopplas. - LED blinkar kort = tillkopplad - LED blinkar inte = frånkopplad Insvängning av skärverket Håll tangenten nedtryckt (=tangentfunktion) - kärverket fälls in under tryck. Utsvängning av skärverket Håll tangenten nedtryckt (=tangentfunktion) - kärverket fälls ut Om en skärverksensor (option) finns installerad, signaleras det utfällda tillståndet genom kontrollampan (LED) (fast sken). - ignalton vid nedsänkt pickup. Anmärkning! Lastnings- och avlastningsautomatik - se även kapitel Automatisk lastning och avlastning. 1) Endast om lastluckor finns Direct-Control_
27 Direct Control - TYRNING - Tryck knapp kort - Driftsläget omkopplas. - Kontrollampan (LED) i I/Otangenten lyser grönt. - Endast de gröna symbolfunktionerna är aktiva. - V ä l j ö n s k a d hydraulfunktion. - Kontrollampan (LED) i den valda tangenten lyser grönt. Öppna bakluckan Tryck på tangenten (=låsfunktion) - Bakluckan lyfts upp. Avlastningsfunktioner Bottenmattans hastighet reduceras Tryck knapp kort (=tangentfunktion) - Bottenmattans returhastighet reduceras. - den integrerade LED lyser - Med varje ytterligare tryck på tangenten reduceras hastigheten. Bottenmatta framåtkörning Håll tangenten nedtryckt (=tangentfunktion) - Bottenmattan rör sig i riktning pickupen. - den integrerade LED lyser Anmärkning! Tangenten används även för att stoppa bottenmattans returkörning. äkerhetsanvisningar e respektive kapitel i denna driftsinstruktion! - Doservalsarna tillkopplas (om doservalsar finns). - den integrerade LED lyser täng bakluckan Tryck på tangenten (=låsfunktion) - Bakluckan sänks ner. - Bottenmattan stoppas. - Doservalsarna frånkopplas (om doservalsar finns). - den integrerade LED lyser Anmärkning! Om automatiken för bakluckan tillfälligt avbryts genom en annan funktion (t.ex. vikdrag), så stannar bakluckan tills den andra funktionen har avslutats. Bottenmattan avlastas och Bottenmattans hastighet höjs Tryck på tangenten (=låsfunktion) - Bottenmattan rör sig bakåt (vid öppen baklucka). - den integrerade LED lyser - Med ytterligare ett tryck kan hastigheten höjas. Anmärkning! Efter 5 sekunder sparas det aktuella värdet och används som startvärde för nästa avlastningsprocedur (endast vid avlastningsautomatik). Vikdrag / Torrfoderpåbyggnad Dessa funktioner kan utföras både med röda och gröna kontrollampor (LED). - om grundinställning är funktionen Vikdrag inställd. Lyftning av vikdraget / torrfoderpåbyggnaden lyftes Håll tangenten nedtryckt (=tangentfunktion) - Vagnen lyfts upp framme eller - Torrfoderpåbyggnaden lyfts upp (omkoppling) änkning av vikdraget / torrfoderpåbyggnaden sänkes Håll tangenten nedtryckt (=tangentfunktion) - Vagnen sänks ned framme eller - Torrfoderpåbyggnaden sänks ned (omkoppling) - Om funktionen Torrfoderpåbyggnad behövs, måste ett annat driftsläge väljas. Inställningsprocedur: - Frånkoppla manöverdelen. - Håll tangenten nedtryckt och tryck därefter kort på tangenten (2 sekunder). - D e b å d a k o n t r o l l a m p o r n a ( L E D ) To r r f o d e r p å b y g g n a d e n l y f t e s o c h Torrfoderpåbyggnaden sänkes blinkar omväxlande. Denna funktion återställs alltid till vikdrag när manöverdelen frånkopplas Direct-Control_
28 Direct Control - TYRNING Lastnings- och avlastningsautomatik 3) Kontrollera aktuell status: 1. Frånkoppla manöverdelen med knapp 8. (LED 8 lyser inte) 2. Tillkoppla manöverdelen med knapp 8. - LED 7 lyser helt kort: Lastningsautomatiken är aktiverad Anmärkning! Lastningsautomatiken behöver endast kopplas till en enda gång. - LED 7 förblir mörk: Lastningsautomatiken är deaktiverad LED 5 lyser helt kort: Avlastningsautomatiken är aktiverad LED 5 förblir mörk: Avlastningsautomatiken är deaktiverad Tillståndet visas varje gång manöverdelen tillkopplas. Tillkoppla lastningsautomatiken Tillkoppla avlastningsautomatiken Inställningsprocedur: Inställningsprocedur: Utgångsläge - manöverdel frånkopplad. Utgångsläge - manöverdel frånkopplad. - Håll knapp 7 tryckt - Håll knapp 5 tryckt och därefter och därefter - Tryck knapp 8 kort (2 sekunder) - Tryck knapp 8 kort (2 sekunder) tills LED 7 lyser helt kort och en akustisk signalton hörs. tills LED 5 lyser helt kort och en akustisk signalton hörs. Lastningsautomatikens fördelar: - mycket kompakt lastning - stopp i inmatningskanalen reduceras - överbelastning av hela drivningssystemet undviks - fodret skonas - föraren avlastas - lastningskapaciteten höjs Automatisk styrning av bottenmattan genom: - fyllnivåsensor nere 3) - fyllnivåsensor (klaff uppe) 3) - oljetryckbrytare 3) Funktionsförlopp - En fyllnivåsensor reagerar - Bottenmattans drivning tillkopplas automatiskt - godset transporteras en kort bit bakåt - proceduren upprepas tills lastningsutrymmet är fullt VAGN FULL - meddelande när oljetryckbrytaren signalerar förhöjt tryck - dubbel signal hörs i manöverpulpeten Avlastningsautomatikens fördelar: - avlastningen sker snabbt, effektivt och jämnt - fodret skonas vid avlastningen - Bakluckan öppnas och avlastningen startas med ett tryck på knappen Funktionsförlopp - Bakluckan öppnas - Bottenmattan startar med inprogrammerad hastighet. Anmärkning! Övervakningen av instigningsdörren finns som extra utrustning: å snart instigningsdörren öppnas, frånkopplas bottenmattan. 3) Endast om det finns fyllnivåsensorer Direct-Control_
29 Power Control - TYRNING Uppbyggnad Kontrollera följande kopplingsförbindningar för att styrningens korrekta funktion ska kunna garanteras: 1. pänningsförsörjning 12 Volt från traktorn 2. Förbindning mellan manöverdelen och traktorkabeln (IO) 3. Förbindning mellan traktorkabeln och jobbdatorn på maskinen 1 Manöverbox Manöverdelens (V x.xx) programvaruversion visas efter tillkopplad spänningsförsörjning och manöverdelens tillkoppling. Tangenternas funktion Bildskärmsindikering: - WORK-funktioner - DATA-funktioner - ET-funktioner - DIAG-funktioner - TET - CONFIG Tangenter för lastningsfunktioner: 1 - automatisk lastning 2 - bottenmatta retur / avlastning 3 - skärverk svängs in 4 - skärverk svängs ut 5 - vikdrag körs in - vagnen sänks 6 - vikdrag körs ut - vagnen lyfts 7 - pickup lyfts 8 - pickup sänks Tangenter för avlastningsfunktioner: 9 - automatisk avlastning 10 - bottenmatta retur / alternativt 2-stegsmotor långsamt-snabbt 11 - TOP 12 - doservalsar till - från 13 - tvärmatningsband aktiveras / tvärmatningsband stopp 14 - rörelse tvärmatningsband vänster / bottenmattans hastighet reduceras 15 - bottenmatta framåtkörning 16 - eftergångsstyraxel till - från 17 - rörelse tvärmatningsband höger / bottenmattans hastighet höjs 18 - bakluckan öppnas 19 - bakluckan stängs 20 - till - från / menybyte äkerhetsanvisningar! Då flera personer har möjlighet att manövrera maskinens resp. traktorns kopplingselement samtidigt måste man vara speciellt försiktig. De berörda personerna bör på förhand sinsemellan träffa en samvetsgrann överenskommelse. Till exempel: Det finns en uppenbar olycksrisk då en person befinner sig på vagnens flak och en annan person befinner sig i traktorhytten och manövrerar någon av hydraulfunktionerna (öppnar bakluckan, startar bottenmattan,...). 1000_-Power-Control_
30 Power Control - TYRNING Idrifttagande av POWER Control Tillkoppla manöverdelen genom - ett kort tryck på tangenten I/O Manöverdelen startar med WORK-indikeringen WORK-meny lastningsfunktioner 1. Lastningsautomatik Anmärkning! Följande driftsanvisning gäller för vagnar med samtliga tillsatsutrustningar. Genom ett kort tryck på tangenten I/O DATA-indikeringen Indikering av - j o b b d a t o r n s programvaruversion (V x.xx) - lastningar (L) - Driftstimmar (h) visas DATA-indikeringen som efter 4 sekunder återgår till WORK-indikeringen. Genom att tangenten I/O trycks en gång till i DATAindikeringen visas ET-indikeringen Här kan man gå vidare till ET-funktionerna med hjälp av I/O tangenten. - När tangenten I/O trycks i 1,5 sekunder kommer man tillbaka från ET-indikeringen till WORKindikeringen igen Frånkoppla manöverdelen och jobbdatorn genom - ett tryck på tangenten I/O håll den intryckt i 3 sekunder Kvittera DIAG-indikeringarna (larmmeddelanden) genom - ett tryck på tangenten I/O Tryck på tangenten - lastningsautomatiken till- eller frånkopplas - aktiv lastningsautomatik visas på bildskärmen Lastningsautomatiken kan endast till- eller frånkopplas om bakluckan är stängd! Lastningsautomatikens fördelar: - mycket kompakt lastning - stopp i inmatningskanalen reduceras - överbelastning av hela drivningssystemet undviks - fodret skonas - föraren avlastas - lastningskapaciteten höjs Lastningsautomatiken styrs genom: - nivåluckan nere - nivåluckan uppe - bottenmattans drivning tillkopplas automatiskt - godset transporteras en kort bit bakåt - proceduren upprepas tills lastningsutrymmet är fullt Vagnen är full, när fodret - pressas mot den nedre doservalsen eller - p r e s s a s m o t b a k l u c k a n ( v a g n u t a n doseringsutrustning). När vagnen är full: - visas indikeringen full (Full) på bildskärmen - räknaren för antalet vagnslass höjs med ett Anmärkning! Lastningsautomatiken behöver endast kopplas till en enda gång. å snart vagnen är full: - deaktiveras lastningsautomatiken automatiskt. Efter avlastningen: - aktiveras lastningsautomatiken igen automatiskt. Denna inställning bibehålls även efter till- och frånkoppling av systemet. Anmärkning! Vid maskiner med uppfällbar torrfoderpåbyggnad kan man inte arbeta med lastningsautomatiken. Anmärkning! Räkningen av vagnslasser sker antingen genom meddelandet full (FULL) eller genom tillståndssekvensen baklucka stängd --> baklucka öppen --> bottenmatta returkörning 10 sekunder 1000_-Power-Control_
31 Power Control - TYRNING 2. Lastning av bottenmattan 5. änkning av vikdraget å länge tangenten hålls nedtryckt: - lyfts lastarvagnens främre del å länge tangenten hålls nedtryckt: - rör sig bottenmattan med maximal hastighet från pickupen till bakluckan. Bottenmattan stoppas (TOPP-indikering): - när skördegodset pressas mot doservalsen (sensorn för valstrycket aktiveras i minst 2 sekunder) - när oljetryckställaren reagerar (vagn-full (Full)-indikeringen visas) (Kan även användas för kortvarig omkoppling till maximal hastighet under avlastningen). Anmärkning! Bottenmattan stannar också när valstrycksensorn reagerar. tilleståndet visas dock inte på bildskärmen! 6. Lyftning av vikdraget å länge tangenten hålls nedtryckt: - sänks lastarvagnens främre del. 7. Lyftning av pickupen å länge tangenten hålls nedtryckt: - rör sig pickupen uppåt. 8. änkning av pickupen Tryck kort på tangenten: - pickupen rör sig nedåt och stannar kvar i simmande läge - detta visas på bildskärmen 3. Insvängning av skärverket å länge tangenten hålls nedtryckt: - knivbalken rör sig in i matarkanalen Om knivuppsättningen inte är helt insvängd - så visas detta på bildskärmen. 4. Utsvängning av skärverket å länge tangenten hålls nedtryckt: - knivbalken rör sig tryckfritt ut ur matarkanalen. Om en tryckfri utsvängning inte är möjlig, använd de externa skärverksknapparna. Om knivuppsättningen inte är helt utsvängd - så visas detta på bildskärmen. 1000_-Power-Control_
32 Power Control - TYRNING WORK-meny avlastningsfunktioner 1. Avlastningsautomatik Tryck kort på tangenten: 2. Avlastning av bottenmattan / 2-stegsmotor - avlastningsautomatiken till- eller frånkopplas - aktiv avlastningsautomatik visas på bildskärmen Avlastningsautomatikens fördelar: - avlastningen sker snabbt, effektivt och jämnt - stopp i inmatningskanalen reduceras - fodret skonas vid avlastningen Avlastningsautomatikens funktionsförlopp: 1. Bakluckan öppnas. 1) Observera! Bakluckan öppnas helt. 2. Tvärmatningsbandet tillkopplas. 2) 3. Bottenmattan kopplas helt kort på framåtkörning. 3) - Fodertrycket på doservalsen reduceras. 4. Doservalsarna tillkopplas. 3) 5. Bottenmattan avlastas reglerat Om tangenten Baklucka stängs manövreras under pågående avlastningsprocedur: - ymbolen på bildskärmen blinkar. - Den öppnade bakluckan sänks långsamt ner. Avlastningen avbryts inte under denna fas! - å snart bakluckan når fram till det nedre området (öppning ca 10 cm) frånkopplas: - drivningen för bottenmattan - doservalsarna - tvärmatningsbandet - Hydrauliken för att stänga bakluckan utlöses under tryck. - Först när symbolen på bildskärmen släcks, är bakluckan stängd. Observera! Funktionen Avlastningsautomatik startas aktiveras först efter en tidsfördröjning på 0,8 sekunder (säkerhetsåtgärd för vägtransporten). Tryck kort på tangenten: - bottenmattan till- eller omkopplas - på bildskärmen visas - långsamt eller snabbt I det långsamma steget (sköldpadda): - Hastigheten kan ändras genom en längre manövrering av tangenten "+" eller "-". I det snabba steget (hare): - Bottenmattan går med maximal hastighet. - Hastighetens indikeringsvärde bibehålls. toppa bottenmattan med tangenten "topp" eller Bottenmatta framåtkörning Kortvarigt avbrott av bottenmattans returkörning när: - pickupen lyfts - bakluckan öppnas - knivarna svängs in - torrfoderpåbyggnaden fälls ned eller fälls upp - doservalsarna kopplas in - eftergångsstyraxeln spärras - tvärmatningsbandet kopplas in mekaniskt Bottenmattan startas endast om inga andra hydrauliska funktioner är i gång. Anmärkning! Om skördegodset pressas för hårt mot doservalsarna, stannar bottenmattan (sensor för valstrycket). Detta visas inte på bildskärmen. Bottenmattan kan endast startas för avlastning om bakluckan är öppen. 3. Bottenmatta framåtkörning Anmärkning! 3) 1000_-Power-Control_5543 Om avlastningsautomatiken startas vid frånkopplad tappaxel, visas varningsmeddelandet PTO! och en varningssignal ljuder i 2 sekunder. Avlastningsautomatiken väntar i upp till 10 sekunder på tappaxelns start, varefter proceduren fortsätts eller avbryts. å länge tangenten hålls nedtryckt: - Bottenmattan rör sig med maximal hastighet framåt i riktning pickup. - Riktningen visas på bildskärmen 1) endast på vagnar utan tvärmatningsband eller när tvärmatningsbandet står stilla 2) endast på vagnar med tvärmatningsband 3) endast på vagnar med doservalsar
EUROPROFI 4000 L / D EUROPROFI 4500 L / D EUROPROFI 5000 L / D. Ensilagevagn Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr. 99 1622.SW.80I.
99 1622.W.80I.0 EUROPROFI 4000 L / D (Type 1622 : +.. 01001) EUROPROFI 4500 L / D (Type 1623 : +.. 01001) EUROPROFI 5000 L / D (Type 1624 : +.. 01001) Ensilagevagn Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.
