4 INNEHÅLLFÖRTECKNING Innehållsförteckning VARNINGYMBOLER CE-symboler...6 Varningssymbolernas betydelse...6 IDRIFTTAGANDE Allmänna säkerhetsanvisningar för användande av släpfordon...7 Före idrifttagandet...8 FÖRTA GÅNGEN VAGNEN KOPPLA TILL TRAKTORN Hydraulanslutningar...9 Tillkoppling av hydraulslangar...9 Anslutning till traktorn...10 Justera slanghållaren...10 Kraftöverföringsaxel...10 Inställning av draget i förhållande till traktorns dragkrok...11 vängningsdämpning 1)...11 Inställning av vikdraget...11 Eftergångsstyraxeln spärras...12 Inställning av dragnet...13 Montering av draggaffeln...13 Drag-kulkoppling...13 PARKERINGHJUL Handhavande av stödfoten...14 Frånkoppling av vagnen...14 PICKUPEN Inställning av pickupens svängningsområde...15 Inställning av pickupens avlastning...15 Viktiga kontroller på knivbalken före varje idrifttagande...16 Uppregling av knivarna...16 väng ut knivbalken i sidled för underhållsarbeten...17 Insvängning av knivbalken...18 kärverkets betjäning...19 Inställningar...20 Justering av knivbalken...21 Justering av knivarna...21 Kontrollera knivarnas avstånd till pressrotorn...22 BAKLUCKA Bakluckans funktion...23 DOERVALAR Demontering av doservalsar...24 Demontering av den tredje doservalsen 1)...25 Bottenmattemanövrering...25 PÅBYGGNAD OCH FRONTLUCKOR Positioner för frontgallren...26 Frontluckornas manövrering...26 Hackelsedrift sidolastning...26 Drift med lastarvagn...26 Hackelsedrift lastning framifrån...26 Täckplåt för pressen 1)...27 POWER CONTROL - TYRNING Terminalens prestandaegenskaper...28 Idrifttagning...28 Tangentbeläggning...29 Menyträdet...30 Menyer...31 Tvärmatningsband med hydraulisk styrning...34 Mekaniskt tvärmatningsband...34 Diagnosfunktionen...46 Övervakningslarm...47 IOBU - TERMINAL Betjäningsstruktur - lastarvagn med IO-BU lösning...49 tartmeny...50 Grundinställningsmeny...50 Menyn för kombiluckorna...53 Lastningsmeny...53 Avlastningsmeny...54 Datameny...56 etmeny...57 Config-meny...59 Testmeny...60 Diagnosmeny...62 Övervakningslarm...63 LATNING Lastning - allmänt...64 Inställning av pick-up...64 Påbörjan av lastningsförloppet...64 Att beakta under lastningsförloppet...64 AVLATNING Avlastning av vagnen...65 Doseringsutrustningens överbelastningskoppling (N)...65 Avslutning av avlastningsförloppet...65 UNDERHÅLL äkerhetsanvisningar...66 Allmänna underhållshänvisningar...66 Rengöring av maskindelar...66 Parkering utomhus...66 Övervintring...66 Kraftöverföringsaxel...66 Hydraulanläggning...66 äkerhetsanvisningar...67 Tryckackumulatorn...67 Justering av broms...67 Öppning av sidoskydden...67 Pick-up...68 nittverk...69 Demontering av avstrykare...70 Växellådor...71 Kedjor...71 Viktigt! Kontrollera att växellådan är fast monterad x per år...72 Inställningsmått för sensorerna...73 Filterbyte...75 Avsäkring av elsystem...76 Elektronikkomponenternas skötsel...76 TRYCKLUFTBROMUTRUTNING Tillkoppling av bromsslangar...77 Tillsyn och underhåll av tryckluftsbromsar...77 Bromsinställning...77 Rangeringsläget...78 Frånkoppling av vagnen...78 Nödbromsventil _-INHALT_

5 INNEHÅLLFÖRTECKNING HYDRAULIKT LÖPVERK Inställning och kontroll av det hydrauliska löpverket 1)...81 Underhåll (endast på 26,5 löpverk!)...82 LATGODÄKRING Allmänt...83 Manövrering...83 äkerhetsanvisningar...83 Underhåll...83 Hydrauliskt schema till lastgodssäkringen...84 TVÅNGTYRNINGEN Montering på traktorn...85 Fyllning av cylindern / behållaren...85 Justering av tvångsstyrningen...85 Arbetsläge...86 Nöddrift...86 mörjställen...87 Underhållsarbeten på hjulen och bromsarna...89 Underhållsarbeten på det hydrauliska löpverket...91 Underhållsarbeten på BOOGIE-löpverket...92 LIFTAXEL Liftaxel för Tridem-axelaggregat...94 ELEKTRO-HYDRAULIKEN törningar samt hjälp ifall elhydrauliken slås ut...95 Tekniska data...96 Typskylten...96 Ändamålsenlig användning...97 Korrekt lastning...97 HJUL OCH DÄCK Åtdragningsmoment...98 Lufttryck...98 BILAGA äkerhetshanvisningar Allmän information KRAFTÖVER FÖRING AXEL Kraftöverföringsaxelns anpassning Kraftöverföringsaxelns montering Kraftöverföringsaxelns användning Tillåten ledvinkel Kamkoppling Kraftöverföringsaxelns demontering Underhåll mörjning mörjschema mörjmedel Jumbo Profiline, Jumbo Combiline Liftaxelstyrning Tvångsstyrning ELEKTRIKT KOPPLINGCHEMA Elektroschaltpläne Dekal fördelarskåp (del I) Dekal fördelarskåp (del II) Organisatoriska åtgärder Upprätthållande av driftsäkerheten Underhållsarbeten ärskilda faror Hydrauliskt system BETJÄNING IO-maskinstyrning Knivslipmeny Power Control Knivslipmeny tart Autocut DRIFT tarta en slipning toppa en slipning Knivbalkens utsvängning i sidled ERVICE Manuell manövrering av kopplingsventilerna Elektriskt kopplingsschema Hydrauliskt schema - Jumbo Autocut Hydrauliskt schema - Torro Autocut Hydrauliskt schema - Torro smutsavvisare UNDERHÅLL Rengöring mörjning Byte av slipskiva JÄLVHJÄLP Åtgärdande av störningar VÄGNINGUTRUTNING KORT ÖVERIKT Uppbyggnad och funktion Tekniska data KALIBRERING Allmänt Dragstångens kalibrering Viktkalibrering i tomt tillstånd Viktkalibrering i fullastat tillstånd VÄGNING Allmänt om vägningen NOLL-vägning Vägning i manuellt eller automatiskt driftsläge KUNDUPPDRAGRÄKNARE Allmänt om datalagringen Anteckna kunddata DATAÖVERFÖRING- OCH BEARBETNING Installation för dataöverföringen Dataöverföring Databearbetning AUTOCUT KORT ÖVERIKT Uppbyggnad och funktion Tekniska data ÄKERHETANVININGAR Principiella anmärkningar Personalens kvalifikation Ändamålsenlig användning _-INHALT_

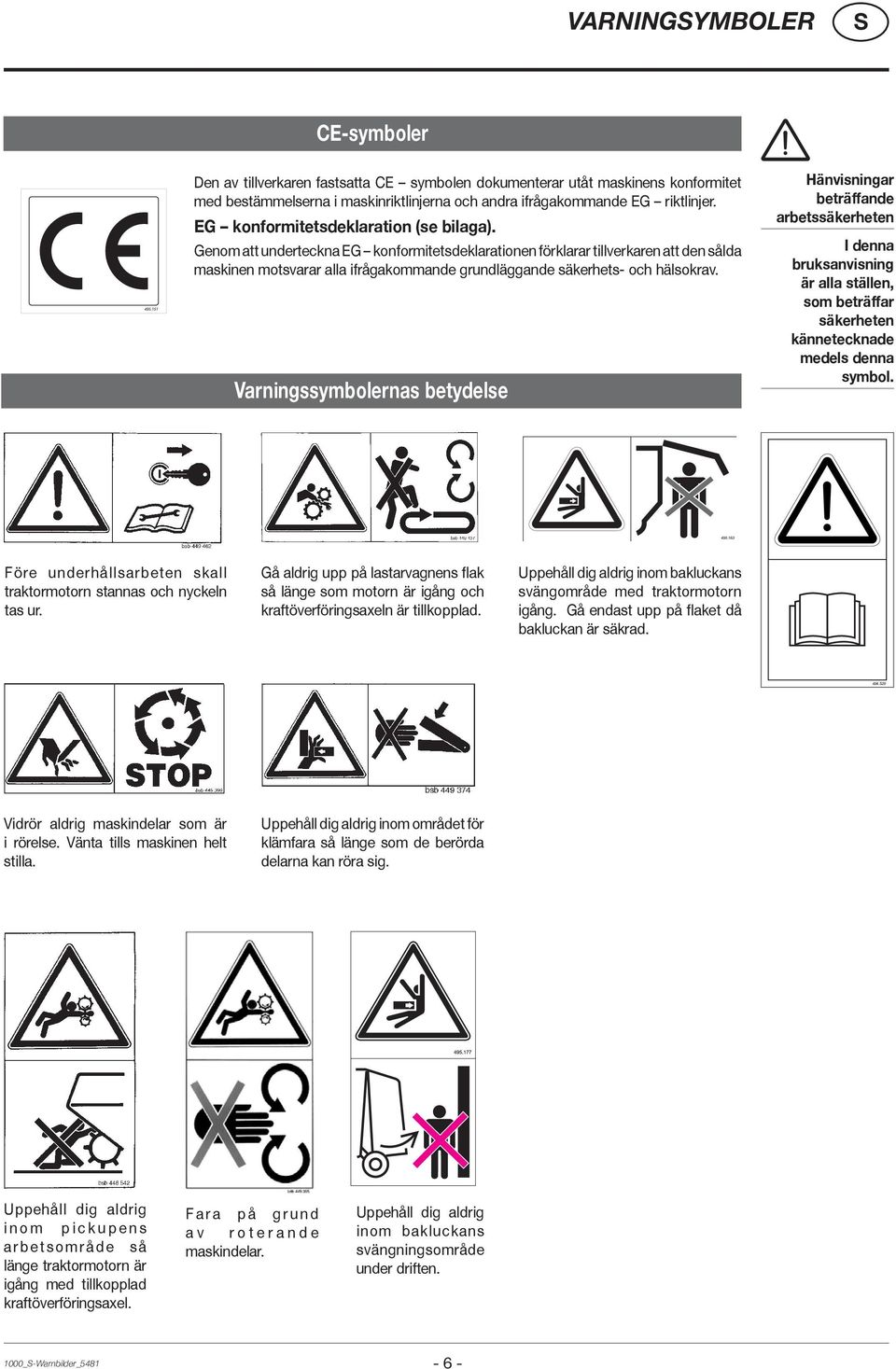

6 VARNINGYMBOLER CE-symboler Den av tillverkaren fastsatta CE symbolen dokumenterar utåt maskinens konformitet med bestämmelserna i maskinriktlinjerna och andra ifrågakommande EG riktlinjer. EG konformitetsdeklaration (se bilaga). Genom att underteckna EG konformitetsdeklarationen förklarar tillverkaren att den sålda maskinen motsvarar alla ifrågakommande grundläggande säkerhets- och hälsokrav. Varningssymbolernas betydelse Hänvisningar beträffande arbetssäkerheten I denna bruksanvisning är alla ställen, som beträffar säkerheten kännetecknade medels denna symbol Före underhållsarbeten skall traktormotorn stannas och nyckeln tas ur. Gå aldrig upp på lastarvagnens flak så länge som motorn är igång och kraftöverföringsaxeln är tillkopplad. Uppehåll dig aldrig inom bakluckans svängområde med traktormotorn igång. Gå endast upp på flaket då bakluckan är säkrad Vidrör aldrig maskindelar som är i rörelse. Vänta tills maskinen helt stilla. Uppehåll dig aldrig inom området för klämfara så länge som de berörda delarna kan röra sig. Uppehåll dig aldrig inom pickupens arbetsområde så länge traktormotorn är igång med tillkopplad kraftöverföringsaxel. Fara på grund av roterande maskindelar. Uppehåll dig aldrig inom bakluckans svängningsområde under driften. 1000_-Warnbilder_

7 IDRIFTTAGANDE Allmänna säkerhetsanvisningar för användande av släpfordon Anvisningar för till- och frånkoppling av släpvagn Vid tillkoppling av redskap till traktorn finns alltid olycksrisk. tå aldrig mellan traktor och släpvagn så länge som traktorn rör sig baklänges. Ingen får uppehålla sig mellan traktor och släpvagn om inte antingen traktorns parkeringsbroms dragits åt eller släpvagnen säkrats med hjälp av underläggskilen. Montering och demontering av kraftöverföringsaxeln får endast göras med motorn frånslagen. Kraftöverföringsaxeln måste snäppa in korrekt vid monteringen. Anvisningar för färd med tillkopplad släpvagn Dragfordonets köregenskaper påverkas av den tillkopplade släpvagnen. Vid körning på sluttningar finns risk för vältning. Anpassa körsättet till rådande terräng- och markförhållanden. Iaktta den maximala hastigheten (allt efter släpvagnens utrustning). För att säkerställa dragfordonets styr- och bromsegenskaper skall minst 20% av dragfordonets vikt vila på framaxeln. Om inte, måste frontvikter monteras. Observera! Beakta också anvisningarna i respektive kapitel samt i början av denna instruktionsbok. Frånkoppling (parkering) av redskapet. Vid frånkoppling av redskapet måste kraftöverföringsaxeln förvaras enligt föreskrift resp. låsas med kedjan. Häng aldrig upp kraftöverföringsaxeln i säkerhetskedjorna (H)). Kg 20% Tänk på släpvagnens höjd (speciellt vid låga genomfarter, broar, luftledningar, etc.) Dragfordonets köregenskaper påverkas av den tillkopplade släpvagnens lastning. läpvagnen får endast användas på ett ändamålsenligt sätt! Ändamålsenlig användning: se kapitel Tekniska data Belastningsvärdena (tillåten axelbelastning, stödbelastning på draganordning, totalvikt får ej överskridas. Tillåtna belastningsvärden finns angivna på vagnens högra sida. Beakta också tillåtna belastningsvärden för dragfordonet. läpvagnen får inte användas för att transportera personer, djur eller föremål. Färd på allmän väg Beakta gällande trafikförordningar. Färd på allmän väg får endast ske när bakluckan är stängd, stegen är uppfälld och skärverket är insvängt på sidorna. Ljustekniska anordningar måste då vara monterade vertikalt mot körbanan. 1100_-INBETRIEBNAHME_

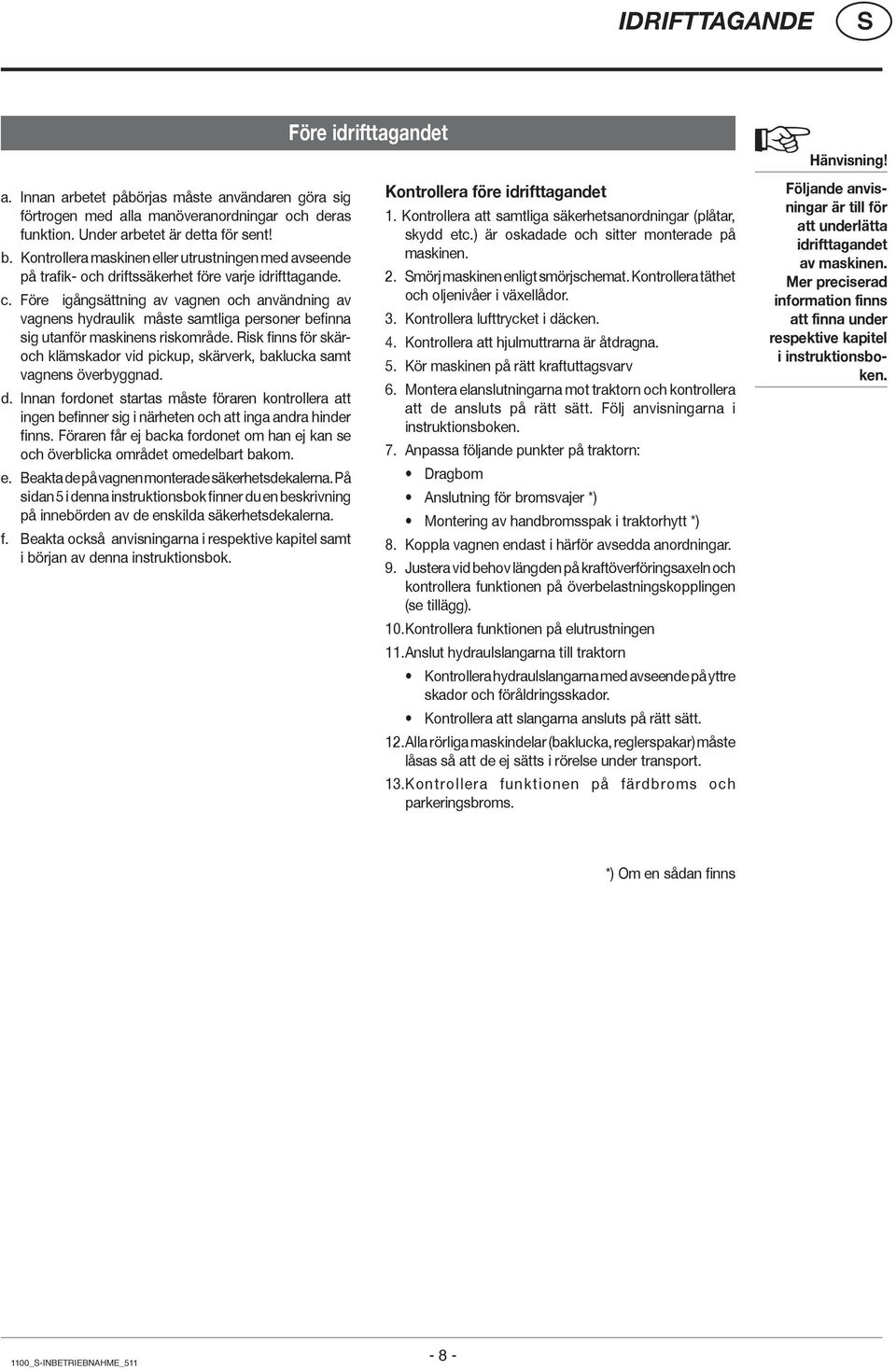

8 IDRIFTTAGANDE Före idrifttagandet Hänvisning! a. Innan arbetet påbörjas måste användaren göra sig för tro gen med alla ma nö ve ra nord nin gar och deras funktion. Under arbetet är detta för sent! b. Kontrollera maskinen eller utrustningen med avseende på trafik- och drifts sä ker het före varje idrifttagande. c. Före igångsättning av vagnen och användning av vagnens hydraulik måste samtliga personer befinna sig utanför maskinens riskområde. Risk finns för skäroch klämskador vid pickup, skärverk, baklucka samt vagnens överbyggnad. d. Innan fordonet startas måste föraren kontrollera att ingen befinner sig i närheten och att inga andra hinder finns. Föraren får ej backa fordonet om han ej kan se och överblicka området omedelbart bakom. e. Beakta de på vagnen monterade säkerhetsdekalerna. På sidan 5 i denna instruktionsbok finner du en beskrivning på innebörden av de enskilda säkerhetsdekalerna. f. Beakta också anvisningarna i respektive kapitel samt i början av denna instruktionsbok. Kontrollera före idrifttagandet 1. Kontrollera att samtliga säkerhetsanordningar (plåtar, skydd etc.) är oskadade och sitter monterade på maskinen. 2. mörj maskinen enligt smörjschemat. Kontrollera täthet och oljenivåer i växellådor. 3. Kontrollera lufttrycket i däcken. 4. Kontrollera att hjulmuttrarna är åtdragna. 5. Kör maskinen på rätt kraftuttagsvarv 6. Montera elanslutningarna mot traktorn och kontrollera att de ansluts på rätt sätt. Följ anvisningarna i instruktionsboken. 7. Anpassa följande punkter på traktorn: Dragbom Anslutning för bromsvajer *) Montering av handbromsspak i traktorhytt *) 8. Koppla vagnen endast i härför avsedda anordningar. 9. Justera vid behov längden på kraftöverföringsaxeln och kontrollera funktionen på överbelastningskopplingen (se tillägg). 10. Kontrollera funktionen på elutrustningen 11. Anslut hydraulslangarna till traktorn Kontrollera hydraulslangarna med avseende på yttre skador och föråldringsskador. Kontrollera att slangarna ansluts på rätt sätt. 12. Alla rörliga maskindelar (baklucka, reglerspakar) måste låsas så att de ej sätts i rörelse under transport. 13. Kontrollera funktionen på färdbroms och parkeringsbroms. Följande anvisningar är till för att underlätta idrifttagandet av maskinen. Mer preciserad information finns att finna under respektive kapitel i instruktionsboken. *) Om en sådan finns 1100_-INBETRIEBNAHME_

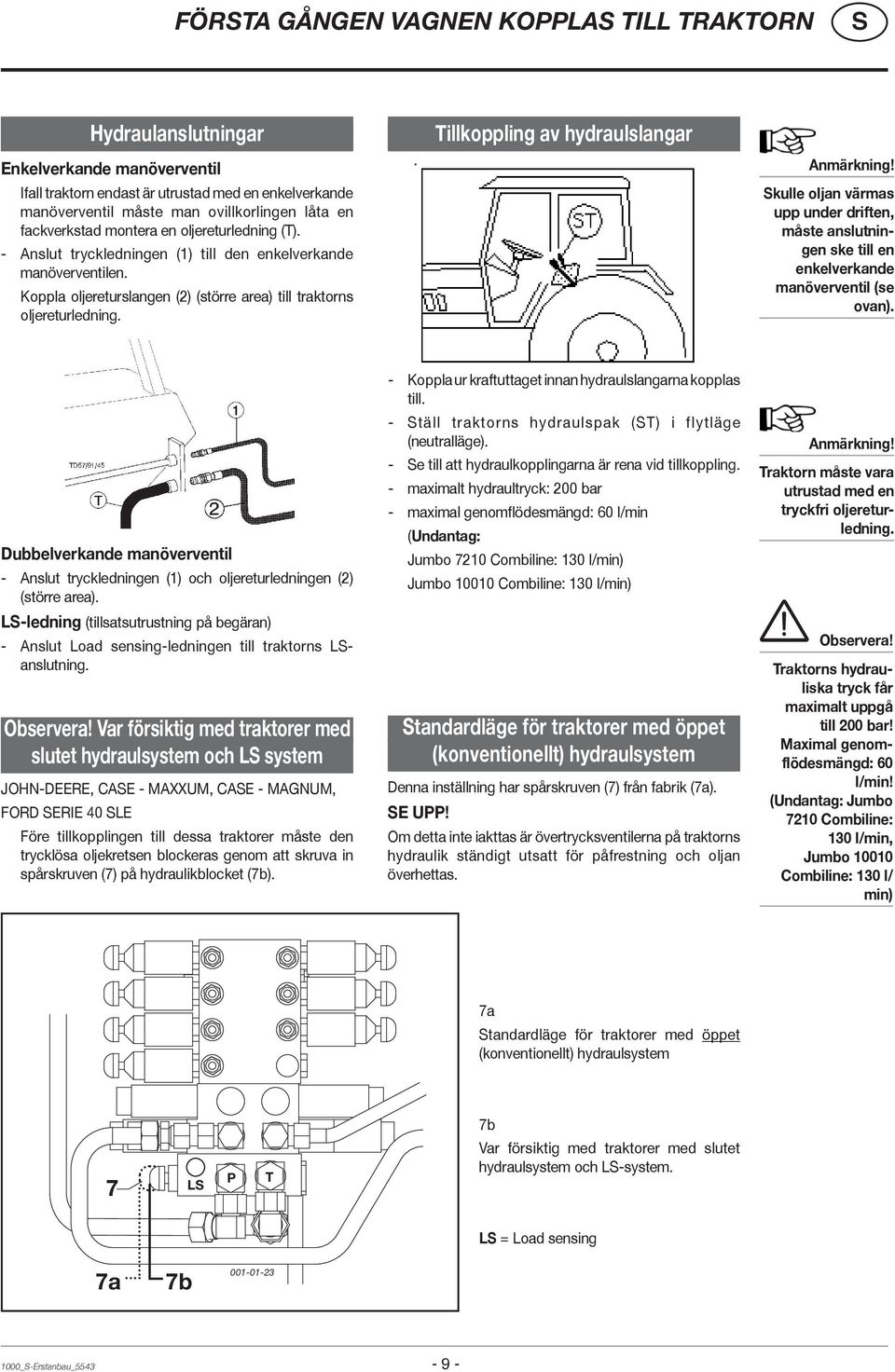

9 FÖRTA GÅNGEN VAGNEN KOPPLA TILL TRAKTORN Hydraulanslutningar Enkelverkande manöverventil Ifall traktorn endast är utrustad med en enkelverkande manöverventil måste man ovillkorlingen låta en fackverkstad montera en oljereturledning (T). - Anslut tryckledningen (1) till den enkelverkande manöverventilen. Koppla oljereturslangen (2) (större area) till traktorns oljereturledning. Tillkoppling av hydraulslangar Anmärkning! kulle oljan värmas upp under driften, måste anslutningen ske till en enkelverkande manöverventil (se ovan). Dubbelverkande manöverventil - Anslut tryckledningen (1) och oljereturledningen (2) (större area). L-ledning (tillsatsutrustning på begäran) - Anslut Load sensing-ledningen till traktorns Lanslutning. Observera! Var försiktig med traktorer med slutet hydraulsystem och L system JOHN-DEERE, CAE - MAXXUM, CAE - MAGNUM, FORD ERIE 40 LE Före tillkopplingen till dessa traktorer måste den trycklösa oljekretsen blockeras genom att skruva in spårskruven (7) på hydraulikblocket (7b). - Koppla ur kraftuttaget innan hydraulslangarna kopplas till. - täll traktorns hydraulspak (T) i flytläge (neutralläge). - e till att hydraulkopplingarna är rena vid tillkoppling. - maximalt hydraultryck: 200 bar - maximal genomflödesmängd: 60 l/min (Undantag: Jumbo 7210 Combiline: 130 l/min) Jumbo Combiline: 130 l/min) tandardläge för traktorer med öppet (konventionellt) hydraulsystem Denna inställning har spårskruven (7) från fabrik (7a). E UPP! Om detta inte iakttas är övertrycksventilerna på traktorns hydraulik ständigt utsatt för påfrestning och oljan överhettas. Anmärkning! Traktorn måste vara utrustad med en tryckfri oljereturledning. Observera! Traktorns hydrauliska tryck får maximalt uppgå till 200 bar! Maximal genomflödesmängd: 60 l/min! (Undantag: Jumbo 7210 Combiline: 130 l/min, Jumbo Combiline: 130 l/ min) 7a tandardläge för traktorer med öppet (konventionellt) hydraulsystem 7b 7 L P T Var försiktig med traktorer med slutet hydraulsystem och L-system. L = Load sensing 7a 7b _-Erstanbau_

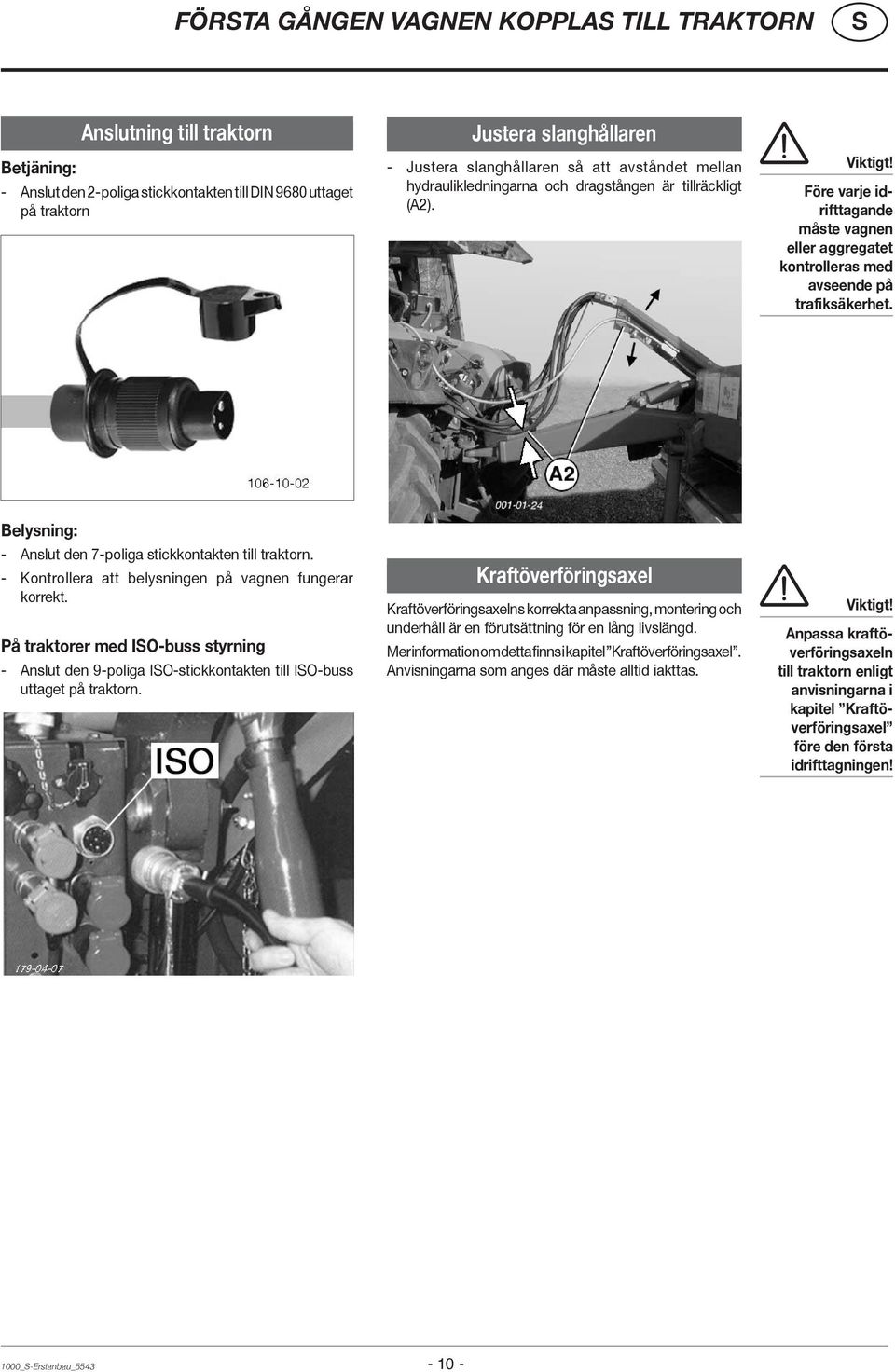

10 FÖRTA GÅNGEN VAGNEN KOPPLA TILL TRAKTORN Anslutning till traktorn Betjäning: - Anslut den 2-poliga stickkontakten till DIN 9680 uttaget på traktorn Justera slanghållaren - Justera slanghållaren så att avståndet mellan hydraulikledningarna och dragstången är tillräckligt (A2). Viktigt! Före varje idrifttagande måste vagnen eller aggregatet kontrolleras med avseende på trafiksäkerhet. Belysning: - Anslut den 7-poliga stickkontakten till traktorn. - Kontrollera att belysningen på vagnen fungerar korrekt. På traktorer med IO-buss styrning - Anslut den 9-poliga IO-stickkontakten till IO-buss uttaget på traktorn. Kraftöverföringsaxel Kraftöverföringsaxelns korrekta anpassning, montering och underhåll är en förutsättning för en lång livslängd. Mer information om detta finns i kapitel Kraftöverföringsaxel. Anvisningarna som anges där måste alltid iakttas. Viktigt! Anpassa kraftöverföringsaxeln till traktorn enligt anvisningarna i kapitel Kraftöverföringsaxel före den första idrifttagningen! 1000_-Erstanbau_

11 FÖRTA GÅNGEN VAGNEN KOPPLA TILL TRAKTORN Inställning av draget i förhållande till traktorns dragkrok Placera släpvagnskopplingen (A) på traktorn så, att ett tillräckligt avstånd föreligger mellan kraftöverföringsaxeln och draget när lastarvagnen är kopplad till traktorn (A1). Inställning av vikdraget För att pick-upen skall arbeta störningsfritt måste måttet (M) vara korrekt inställt när vagnen är tillkopplad (pickupens svängningsområde). - Inställningsmått (M), se kapitel Pickup. A A1 Utgångssituation: - Koppla vagnen till traktorn - Båda kolvstängerna för vikdraget måste vara helt inskjutna vängningsdämpning 1) Viktigt! För att svängningsdämparen ska kunna fungera korrekt, ska följande punkter iakttas: - Under färder på allmän väg får cylindern (K) inte vara helt inkörd. - Kör ut cylindern (K) ca 1 3 cm. 1-3 cm Inställningsprocedur: - Lossa kontermuttrarna på gängspindlarna - Genom att vrida kolvstängerna (50), skruvas gängspindlarna in resp ut så långt som erfordras för att erhålla måttet (M) - Det maximala inställningsområdet får inte överskridas (L max. se nedanstående tabell). - Inställningen måste ske växelvis för båda hydraulcylindrarna - Båda hydraulcylindrarna måste ha samma längd. - Drag åt kontermuttrarna Anmärkning! Om gängspindeln skruvas ut för långt, kan skador bli följden. Iaktta det maximala måttet enligt tabellen! G K Förspänningstrycket i gasackumulatorn (G): Typ Påfyllningstryck PRIMO, FARO 50 bar EUROPROFI 70 bar TORRO 80 bar JUMBO (2 t påhängning) 100 bar JUMBO (3, 4 t påhängning) 90 bar Ändring av trycket se kapitel UNDERHÅLL Typ Detaljnummer L max PRIMO, FARO EUROPROFI, TORRO, JUMBO (2 t påhängning) mm JUMBO 3, 4t (3, 4t påhängning) mm 1) tandardutrustning vid JUMBO, TORRO Extra utrustning vid EUROPROFI, FARO, PRIMO 1000_-Erstanbau_

12 FÖRTA GÅNGEN VAGNEN KOPPLA TILL TRAKTORN Eftergångsstyraxeln spärras Allt efter traktor- och vagnsutrustning skall styraxeln manövreras på olika sätt Varning! tyraxeln måste alltid vara spärrad under snabba färder på allmän väg med lastad vagn!!! Variant 1 Variant Vid traktorer utan Load sensing system: - Anslut en extra hydraulisk ledning till traktorn. - Öppna eller stäng styraxeln med styrventilen (T). Vid traktorer med Load sensing system: - Den hydrauliska ledningen är ansluten till det hydrauliska blocket. - Manövreringen sker via POWERCONTROL styrningen eller via IOBU-terminalen. (e beskrivningen för respektive styrning) Observera! tyraxeln måste spärras: - vid snabba färder rakt fram med en hastighet över 30 km/h - på instabila underlag - i sluttningar - vid avlastning av den främre axeln genom vikdragsdrift - vid körning över marksilon - när sidoföringen för den ostyrda axeln inte längre räcker till 0700_-Lenkachssperre_

13 INTÄLLNING AV DRAGET Inställning av dragnet Montering av draggaffeln Den tillåtna stödlasten framgår av fordonets typskylt. Det tillåtna Dc-värdet framgår av dragstångens resp. dragöglornas typskylt. Åtdragningsmoment för fästskruvarna på dragöglorna: - M16x1, Nm - M20x1, Nm Kontrollera fästskruvarna med jämna mellanrum och dra åt dem vid behov. I vikt tillstånd (för avlastning) är endast korta färder på plan terräng tillåtna. En liten vikning (under färden) är emellertid tillåten utan inskränkningar. Observera, att under färder i vikt tillstånd, är dragöglornas / kulkopplingarnas vinkelrörlighet begränsad uppåt. Observera! Tillverkning och montering sker till övervägande del på fabriken, om du monterar draggaffeln själv, måste samråd hållas med tillverkaren. Observera! Drag-kulkoppling Anmärkning Drag-kulkopplingen får endast kopplas med kopplingskulor 80 från firma charmüller GmbH eller andra godkända kopplingskulor (kuldiameter 80 mm), som lämpar sig för en säker anslutning och förregling. Reparationer på drag-kulkopplingen är inte tillåtna Drag-kulkopplingens underhåll Allmänna underhållsarbeten för fordon: mörj kontaktytorna i kopplingspunkten Kontrollera att fästskruvarna för drag-kulkopplingen sitter fast ordentligt. Byt ut skadade, deformerade eller utslitna dragkulkopplingar. - Bytet får endast genomföras av fackpersonal! 1000_-Zug-Kugelkupplung_

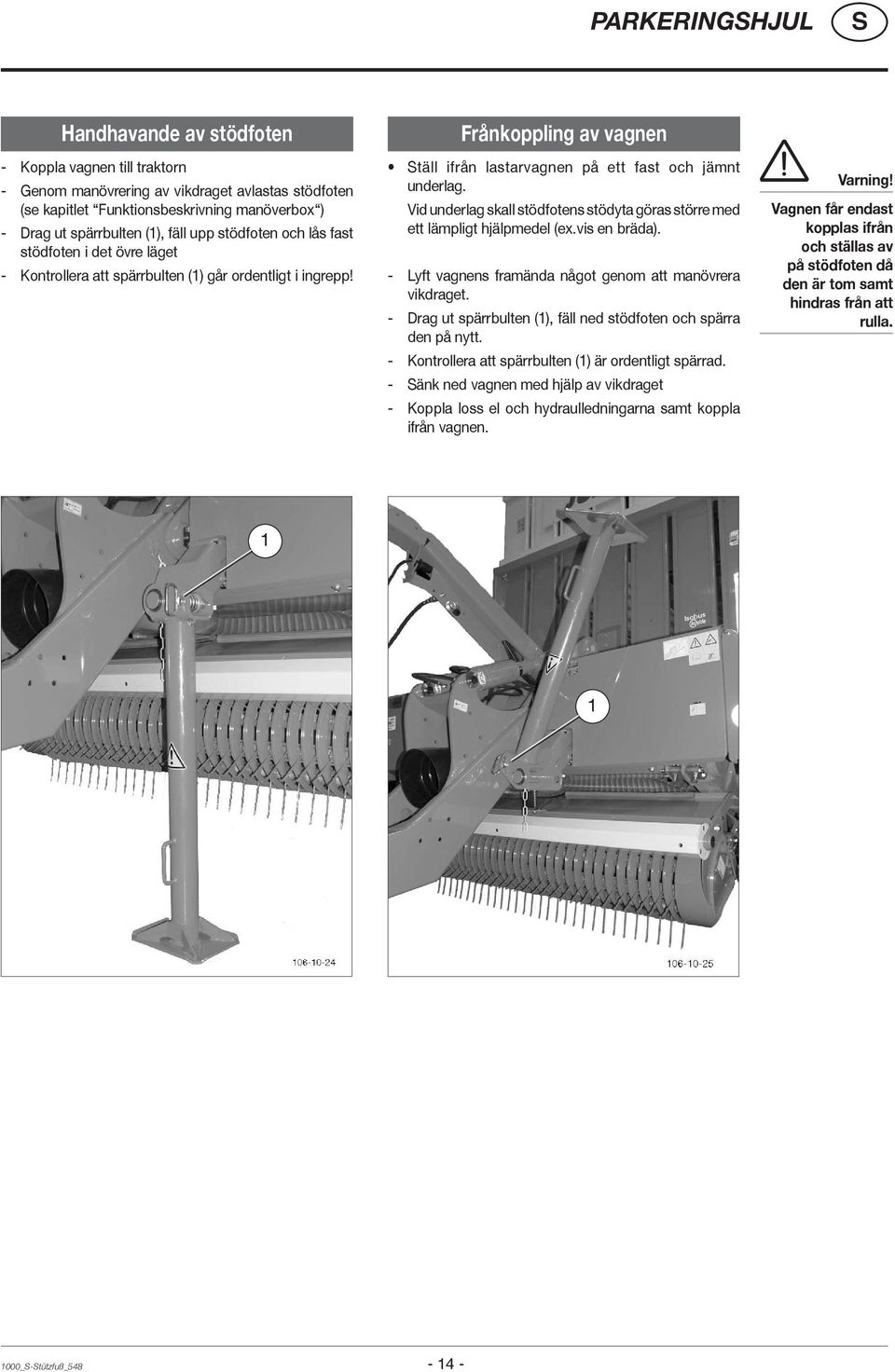

14 PARKERINGHJUL Handhavande av stödfoten - Koppla vagnen till traktorn - Genom manövrering av vikdraget avlastas stödfoten (se kapitlet Funktionsbeskrivning manöverbox ) - Drag ut spärrbulten (1), fäll upp stödfoten och lås fast stödfoten i det övre läget - Kontrollera att spärrbulten (1) går ordentligt i ingrepp! Frånkoppling av vagnen täll ifrån lastarvagnen på ett fast och jämnt underlag. Vid underlag skall stödfotens stödyta göras större med ett lämpligt hjälpmedel (ex.vis en bräda). - Lyft vagnens framända något genom att manövrera vikdraget. - Drag ut spärrbulten (1), fäll ned stödfoten och spärra den på nytt. - Kontrollera att spärrbulten (1) är ordentligt spärrad. - änk ned vagnen med hjälp av vikdraget - Koppla loss el och hydraulledningarna samt koppla ifrån vagnen. Varning! Vagnen får endast kopplas ifrån och ställas av på stödfoten då den är tom samt hindras från att rulla _-tützfuß_

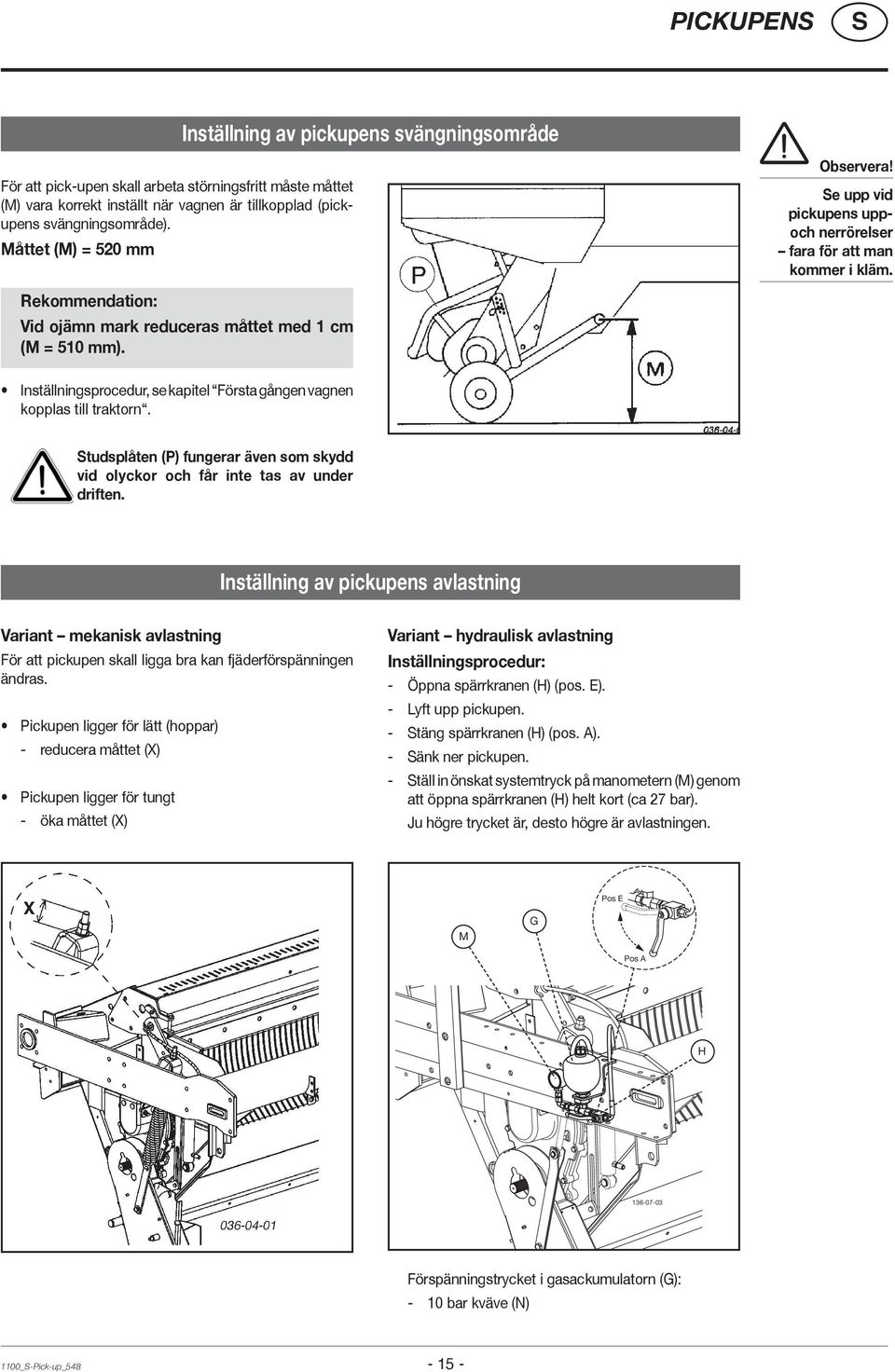

15 PICKUPEN Inställning av pickupens svängningsområde För att pick-upen skall arbeta störningsfritt måste måttet (M) vara korrekt inställt när vagnen är tillkopplad (pickupens svängningsområde). Måttet (M) = 520 mm Observera! e upp vid pickupens uppoch nerrörelser fara för att man kommer i kläm. Rekommendation: Vid ojämn mark reduceras måttet med 1 cm (M = 510 mm). Inställningsprocedur, se kapitel Första gången vagnen kopplas till traktorn. tudsplåten (P) fungerar även som skydd vid olyckor och får inte tas av under driften. Inställning av pickupens avlastning Variant mekanisk avlastning För att pickupen skall ligga bra kan fjäderförspänningen ändras. Pickupen ligger för lätt (hoppar) - reducera måttet (X) Pickupen ligger för tungt - öka måttet (X) Variant hydraulisk avlastning Inställningsprocedur: - Öppna spärrkranen (H) (pos. E). - Lyft upp pickupen. - täng spärrkranen (H) (pos. A). - änk ner pickupen. - täll in önskat systemtryck på manometern (M) genom att öppna spärrkranen (H) helt kort (ca 27 bar). Ju högre trycket är, desto högre är avlastningen. Pos E M G Pos A H Förspänningstrycket i gasackumulatorn (G): - 10 bar kväve (N) 1100_-Pick-up_

16 KÄRVERK Viktiga kontroller på knivbalken före varje idrifttagande - bultarna till höger och vänster förreglade (E2) - knivslitage - knivöverbelastningsskydd på smuts - tillräckligt avstånd från marken (A) Viktigt! Förregla knivbalken med bultar Läge E2 V Varning! Kontrollera före varje idrifttagande att bultarna till vänster och höger är förreglade! V E E2 Kör inte med vagnen när knivbalken (A) är helt utsvängd. - på vagnens högra och vänstra sida - säkra båda bultarna med sprint (V) Uppregling av knivarna Anmärkning! paken måste manövreras innan skärverket svängs ut. Pos. 2 Pos. 1 pakposition under arbetet och under underhållsarbeten: H H Observera! paken (H) måste principiellt stå i arbetsposition (pos. 1). (Glöm inte att ställa om spaken efter underhållsarbetet!) Under arbetet: Fixera spaken (H) i den nedre positionen (pos. 1). Under arbetet måste spaken vara insnäppt i den nedre positionen för att knivarna ska vara spärrade. Underhåll Fixera spaken (H) i den övre positionen (pos. 2). amtliga knivarna reglas automatiskt upp: - för montering och demontering av knivarna - för att slipa knivarna - för rengöring 1000_-chneidwerk_

17 KÄRVERK väng ut knivbalken i sidled för underhållsarbeten 1. Fixera spaken (H) i den övre positionen (pos. 2). 2. väng ut knivbalken (A1) 6. Vrid knivbalken så långt tills förreglingen (3) faller i rasterspåret Anmärkning! paken (H) måste positioneras i korrekt position innan skärverket fälls ut! 3. Lossa bulten på vagnens vänstra sida (E1) - Avlägsna sprinten (V) och lossa bulten - äkra bulten igen med sprint (V). E1 På så sätt fixeras knivbalken i det utsvängda läget på vagnens vänstra sida. 7. Fäll smutsavvisaren 1) (M) bakåt. - Avlägsna sprinten (V) på båda sidorna. (till höger och vänster) Observera! Vid samtliga arbeten på knivbalken finns förhöjd risk för personskador. peciellt under insvängningen i sidled och när knivbalken fälls upp. V Lossa bulten på vagnens högra sida (E1) - tick in sprintarna i de yttre borrningarna. 5. Utsvängning av knivbalken på vagnens vänstra sida. - Fäll smutsavvisaren (M) nedåt med spaken (P). 1000_-chneidwerk_ ) Extrautrustning

18 KÄRVERK 8. Demontera kniven - Tryck kniven framåt tills spärrspaken (R) kommer ut ur knivens fördjupning. - Dra ut kniven bakifrån. 9. Montera kniven - Haka först i kniven fram. - Tryck kniven nedåt / bakåt tills spärrspaken (R ) snäpper in i knivens fördjupning. R Anmärkning! För att knivsäkringen ska kunna fungera korrekt, rekommenderas en regelbunden rengöring. Anmärkning! Avlägsna regelbundet smutsen som samlats mellan spärrspaken och knivbalken (trots smutsavvisaren), så att spärren fungerar korrekt igen. Observera! Ta inte tag i kniven på skärytan! Använd skyddshandskar. 1. Fäll upp smutsavvisaren (M). 2. Avlägsna sprintarna (V) ur avläggningsposition. - på vagnens högra och vänstra sida 3. äkra smutsavvisaren (M) med sprint (V). - på vagnens högra och vänstra sida 4. Lossa förreglingen (3) Insvängning av knivbalken V Observera! Vid samtliga arbeten på knivbalken finns förhöjd risk för personskador. peciellt under insvängningen i sidled och när knivbalken fälls upp. 5. väng in knivbalken helt 6. Förregla på vagnens högra sida - Bulten i läge E2 - äkra bulten med sprint (V) 7. Förregla på vagnens vänstra sida (E2) - äkra bulten med sprint (V) V 8. väng in knivbalken E2 9. Placera spaken (H) i arbetsposition (pos. 1). H Pos _-chneidwerk_

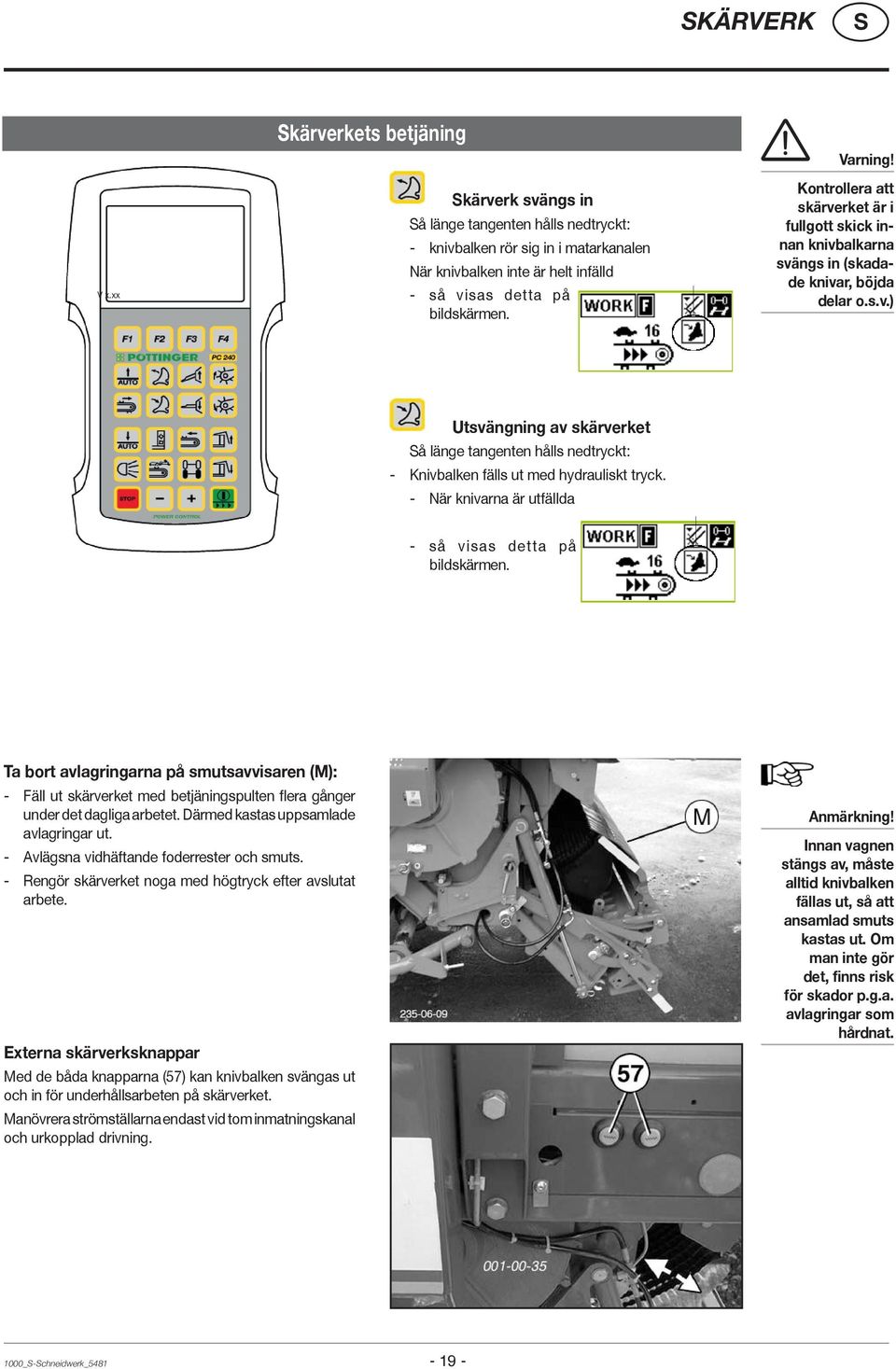

19 KÄRVERK V x.xx kärverkets betjäning kärverk svängs in å länge tangenten hålls nedtryckt: - knivbalken rör sig in i matarkanalen När knivbalken inte är helt infälld - så visas detta på bildskärmen. Varning! Kontrollera att skärverket är i fullgott skick innan knivbalkarna svängs in (skadade knivar, böjda delar o.s.v.) Utsvängning av skärverket å länge tangenten hålls nedtryckt: - Knivbalken fälls ut med hydrauliskt tryck. - När knivarna är utfällda - så visas detta på bildskärmen. Ta bort avlagringarna på smutsavvisaren (M): - Fäll ut skärverket med betjäningspulten flera gånger under det dagliga arbetet. Därmed kastas uppsamlade avlagringar ut. - Avlägsna vidhäftande foderrester och smuts. - Rengör skärverket noga med högtryck efter avslutat arbete. Externa skärverksknappar Med de båda knapparna (57) kan knivbalken svängas ut och in för underhållsarbeten på skärverket. Manövrera strömställarna endast vid tom inmatningskanal och urkopplad drivning. Anmärkning! Innan vagnen stängs av, måste alltid knivbalken fällas ut, så att ansamlad smuts kastas ut. Om man inte gör det, finns risk för skador p.g.a. avlagringar som hårdnat. 1000_-chneidwerk_

20 81 KÄRVERK Inställningar täll in anslagsskruven vid spaken - Avståndet mellan inställningsskruven (K-4) och anslaget (A) ska uppgå till ca 1 2 mm i insvängt tillstånd. - Inställningen ska dock genomföras i utfällt tillstånd och underhållsposition. (paken H i pos. 2 ). Pos. 2 H Pos. 1 K mm A täll in knivarnas utlösningskraft - Knivarnas utlösningskraft ställs in med skruven (). Inställningsmått = 81 mm _-chneidwerk_

21 KÄRVERK Justering av knivbalken Inställningen skall vara så att ramröret problemfritt passar in i öppningen på pressramen då knivbalken svängs in (1). Inställning med hjälp av skruv (K-4) på knivbalkens svängningsaxel. Justering av knivarna Inställningen skall vara så att knivarna är centralt (M) positionerade mellan pressrotorns pickuppfingrar. K K M K K-2 Inställning 1. Lossa kontermuttrarna (K) 2. Vrid skruven (K-4) Inställningen skall vara så att ramröret skjuts över glidstycket då knivbalken svängs in. - ramröret skall glida ungefär 3 mm under den högsta punkten (se skiss). 3. äkra skruven (K-4) med kontermutter (K) Centrering av knivarna mellan pickuppfingrarna (M) 1. Lossa kontermuttrarna (K) - på vagnens högra och vänstra sida 2. kruva ur skruven (K-1, K-2) på vagnens ena sida lite grand. Då knivbalken skall förskjutas till vänster: - skruva först utrskruven (K-1) på vagnens vänstra sida - skruva sedan in skruven (K-2) på vagnens högra sida. Genom att skruva in denna skruv kan knivbalken förskjutas så långt att knivarna är positionerade mitt emellan pressrotorns pickuppfingrar. Då knivbalken skall förskjutas till höger: - skruva först ur skruven (K-2) på vagnens högra sida - skruva sedan in skruven (K-1) på vagnens vänstra sida 3. kruva in de båda skruvarna (K-1 och K-2) ända till anslaget. - Dra inte åt skruvarna för hårt. 4. äkra de båda skruvarna (K-1 och K-2) med kontermuttrar (K) mm 1000_-chneidwerk_

22 KÄRVERK Kontrollera knivarnas avstånd till pressrotorn - Knivarnas avstånd till pressrotorn måste utgöra minst 20 mm. - Justera stoppskruven (K-3) vid behov. Kontroll 1. väng in knivbalken (arbetsläge) 2. Genonför optisk kontroll Knivarnas avstånd till pressrotorn måste utgöra minst 20 mm. K Justera avståndet 1. Lossa kontermuttrarna (K) - på knivbalkens högra och vänstra sida 2. Vrid skruvarna (K-3) så långt tills det rätta avståndet (20-30 mm) nås. - täll in båda stoppskruvarna så att knivbalken inte kan förskjutas när den svängs in i arbetsläge. 3. äkra stoppskruvarna med kontermuttrar (K). 1000_-chneidwerk_

23 BAKLUCKA Ge akt på olycksfallsriskerna vid all manövrering av strömställarna! Till exempel: Det finns en uppenbar olycksrisk då en person befinner sig på vagnens flak och en annan person befinner sig i traktorhytten och manövrerar någon av hydraulfunktionerna (öppnar bakluckan, startar bottenmattan,...). Bakluckans funktion Nedsänkningen av bakluckan sker utan tryck, så länge tills den nästan befinner sig i vertikalt läge. Därefter - aktiveras den hydrauliska funktionen - stängs bakluckan med tryck (ca 60 mm) L xxx-07xx D Varning! e till att inga personer uppehåller sig i bakluckans svängningsområde när luckan öppnas eller stängs. Gå aldrig under en uppsvängd baklucka. Vid färd på allmän väg skall alltid bakluckan vara stängd H Det finns två monteringsmöjligheter för den hydrauliska cylindern (H): Position L för vagnar utan doservalsar Position D för vagnar med doservalsar 4 Fara för skador Fixera alltid de hydrauliska cylindrarna (H) på vänster och höger vagnssida, i samma position. Annars finns det risk för att bakluckan skadas! _-Rückwand_

24 DOERVALAR Demontering av doservalsar 1. Öppna vagnens baklucka. 2. Lossa kedjespännaren (58) och ta bort drivkedjan (1). 3. Ta bort plåtväggarna (2) på höger och vänster sida. OB! Förändra inte fjäderförspänningens (X) inställning. Observera! tick inte in händerna i doservalsarnas område så länge drivmotorn går. 4. Demontera den övre doservalsen Avlägsna följande skruvar, på höger och vänster sida: - tre skruvar (K-3) vid flänslagret - två skruvar (K-2) vid skyddsringen 5. Demontera den undre doservalsen - avlägsna två skruvar (K-2) vid skyddsringen, på höger och vänster sida. 6. Drag ur doservalsarna bakåt. 7. Montera åter plåtväggarna (2) på höger och vänster sida X 8. Justera strömställaren - se nästa sida 1000_-DOIERER_

25 DOERVALAR T H Demontering av den tredje doservalsen 1) 1. Öppna bakluckan. 2. äkra bakluckan. Montera stöden (H) som följer med leveransen på skruvarna (). 3. Avlasta cylindern (H). 4. Demontera cylindern. På vänster och höger sida. - Ta bort den övre fjädersprinten och dra ut bulten. - Avlägsna spännstiftet nere. - Ta av cylindern och fixera den på sidan. 5. Demontera doservalsen. Ta bort följande skruvar, på vänster och höger sida: - tre skruvar (K-3) vid flänslagret - två skruvar (K-2) vid skyddsringen 6. Dra ut doservalsen bakifrån. Observera! äkra bakluckan med stöden som ingår i leveransen, när du demonterar den tredje valsen. Bottenmattemanövrering Bottenmattans frånkoppling sker via brytaren (P). Brytarens kopplingsfunktion skiljer sig allt efter typ av vagn: - den aktiveras vid D-vagnar via den nedersta doservalsen - den aktiveras vid L-vagnar via bakluckan P Pos. 1 Observera! Vid arbeten bakom öppnade täckskydd råder förhöjd risk för personskador. Vid D-vagnar med demonterade doservalsar måste därför brytaren (P) monteras i position 2 i stället för position 1. - Montera plattorna (1) och (3). - Fjäderns inställningsmått 80 mm (se kapitel Baklucka ). 5 P 80 Bottenmattans drivning tillkopplas - genom lastningsautomatiken eller - genom manövrering av bottenmattans brytare på manöverpulten. Pos. 2 1) extra utrustning 1000_-DOIERER_

26 PÅBYGGNAD OCH FRONTLUCKOR Positioner för frontgallren 2 1 Frontluckornas manövrering Två extra dubbelverkande hydrauliska anslutningar måste vara monterade på traktorn. - Manövreringen sker från traktorhytten. - Frontluckorna manövreras via ett hydrauliskt manöverdon. Drift med lastarvagn - Övre frontgaller (1) vertikalt. - Lucka (2) insvängd ca Normal lastarvagnsdrift med lastningsautomatik. Arbetssteg vid nedfällningen - väng luckan (2) nedåt. - väng frontgallret (1) framåt. Arbetssteg vid uppfällningen - väng frontgallret (1) uppåt. - väng luckan (2) uppåt. Hackelsedrift sidolastning - Övre frontgaller (1) vertikalt. - Lucka (2) insvängd 180. Hackelsedrift lastning framifrån - Övre frontgaller (1) framsvängt. - Lucka (2) ligger på det övre frontgallret. - Lastning av hackelse framifrån. 0700_-Aufbau_

27 PÅBYGGNAD OCH FRONTLUCKOR Vid hackelsedrift rekommenderas att täckplåten används. Därmed förhindras att hackelsen kommer in i presskanalen. Täckplåt för pressen 1) Första monteringen: - Placera täckplåten på bultarna (B) (till vänster och höger). - Fixera med sprintarna (V). - Montera gångjärnen () på undersidan och skruva fast dem. Hackelsedrift - Ta bort sprintarna (V). - Fäll ner täckplåten. Drift med lastarvagn - Fäll upp skyddet och fixera det med sprinten (V). eller - Demontera skyddet. 1) extra utrustning 0700_-Aufbau_

28 POWER CONTROL - TYRNING Terminalens prestandaegenskaper Elektrisk anslutning trömförsörjningen för hela det elektroniska systemet (jobbdatorn och terminalen) sker via en stickkontakt enligt DIN 9680 på traktorns 12V-strömnät. Dessa 3-poliga stickkontakter kan även användas i 2-poligt utförande, då bara de båda huvudanslutningarna behövs (+12V, gods). Observera! tickkontakter och eluttag med annorlunda konstruktion är inte tillåtna, eftersom funktionssäkerheten då inte kan garanteras. Tekniska data Driftspänning: +10V V Temperaturområde under driften: -20 C C Lagringstemperatur: -30 C C kyddsklass: IP65 äkring: 10A Multifuse i stickkontakten för driftspänningen Funktion Via Power-Control Terminalen kan du styra samtliga funktioner på din påbyggnads-maskin på direkt väg. Dessutom är Power Control Terminalen utrustad med en stor bildskärm för indikering av det aktuella drifttillståndet och olika menyer och larm-meddelanden. Förutsättning är ett enkelverkande hydrauliskt kretslopp med tryckfri returledning eller även Load ensing. Betjäning med Power Control Terminalen 1. Positionera Power Control Terminalen överskådligt i traktorhytten. (Det finns ett fäste på terminalens baksida för att kunna fixera den). 2. Anslut terminalen till traktorkabeln med stickkontakten Dra jobbdatorns kabel från påbyggnadsmaskinen in i traktorns hytt och anslut den till traktorkabeln via Isobussstickkontakten (2). (Förvissa dig om att kablarna dragits korrekt!). 4. Anslut traktorkabelns stickkontakt (3) till traktorns 12V-strömförsörjning. Idrifttagning Power- Control Terminal 10 Ampere-säkring tickkontakt 1 Jobbdator IO-buss-kompatibel IO-buss stickkontakt 2 Terminalen får aldrig utsättas för väderlekspåverkan. äkerhetsanvisningar! Då flera personer har möjlighet att manövrera maskinens resp. traktorns kopplingselement samtidigt måste man vara speciellt försiktig. De berörda personerna bör på förhand sinsemellan träffa en samvetsgrann överenskommelse. Till exempel: Det finns en uppenbar olycksrisk då en person befinner sig på vagnens flak och en annan person befinner sig i traktorhytten och manövrerar någon av hydraulfunktionerna (öppnar bakluckan, startar bottenmattan,...). Anmärkning! Tryck på tangenten I/O terminalen., för att tillkoppla Traktorkabel med IO-buss Anmärkning! Håll tangenten I/O intryckt i 3 sekunder för att frånkoppla terminalen. tickkontakt 3 Power Control stängs automatiskt av efter en timme om ingen tangent manövreras! 1300_-POWER-CONTROL_

29 POWER CONTROL - TYRNING Tangentbeläggning Funktionstangenter a Funktionstangent 1* b Funktionstangent 2* c Funktionstangent 3* d Funktionstangent 4* Tangenterna för lastningsfunktionen e f g h i j k l Automatisk lastning kärverket fälls in Vikdragstången körs ut vagn upp Pickup upp Bottenmattan retur / lasta kärverket fälls ut Vikdragstången körs in vagn ner Pickup ner Tangenterna för avlastningsfunktionen m n o p q r s t u v w x Automatisk avlastning Doseringsvalsarna Till Från Bottenmattan framåt Bakluckan öppnas Belysning Avlasta bottenmattan Alternativt 2-stegsmotor långsam snabb Eftergångsstyraxeln spärras reglas upp Bakluckan stängs TOPP Reducera värdet / bottenmattans hastighet reduceras Höj värdet / bottenmattans hastighet höjs Till-Från / Menybyte a b c d e f i j k l m n q r s t u v g o w h p x Tryck på [Till/Från]-tangenten för att tillkoppla Power Control Terminalen. Tryck på [Till/Från]-tangenten för att komma till ystemmenyn. Håll [Till/Från]-tangenten intryckt en längre tid för att frånkoppla Power Control Terminalen.* 1300_-POWER-CONTROL_

30 POWER CONTROL - TYRNING Menyträdet M1 M2 M3 M4 M5 Håll intryckt i 10 sekunder! M6 M7 1300_-POWER-CONTROL_

31 POWER CONTROL - TYRNING Menyer tartmenyn M1 Efter Power Control Terminalens tillkoppling visas tartmenyn. Indikering: 1... Programvaruversion 2... Funktionstangenter Funktionstangenter: 1... Workmenyn M2... etmenyn M3 / håll intryckt: Konfigurationsmenyn M6... Datamenyn M ensortestmenyn 1300_-POWER-CONTROL_

32 POWER CONTROL - TYRNING Workmenyn M2 Tryck på funktionstangenten, tartmenyn, för att komma till Workmenyn. Tryck på funktionstangenten, för att komma tillbaka till tartmenyn. Indikering: 1. Lastningsautomatik aktiv* / inte aktiv: När denna symbol visas är lastningsautomatiken aktiv. 2. Belysning: ljus På* ljus Från Anmärkning: amtliga extra utrustningar som påverkar manövreringen måste konfigureras i Konfigurationsmenyn (M6). automatik Till automatik Från 7 ljus På 3. Baklucka öppen ljus Från stängd* stäng förregla Bakluckans fixering aktiv 4. Doseringsvals finns inte / Från* / Till: doseringsvals - Från doseringsvals - Till Hastighetssteg långsamt Anmärkning: snabbt 5. tyraxel spärrad / öppnad*: spärrad* öppnad Under lastningen rör sig bottenmattan alltid med maximal hastighet. 8. kärverksposition utsvängd / insvängd När symbolen för spärrad blinkar, håller styraxeln just på att spärras. 6. tatus för lastningsmomentsensorn: (Visas bara vid nedsänkt pickup). Visar rotorns momentana belastning. 7. tatus för bottenmattan: insvängd utsvängd* Anmärkning: När symbolen blinkar kan skärverket pga. den automatiska knivsliputrustningens position inte svängas. (Endast med automatisk knivsliputrustning). 9. Pickupens position nedsänkt* / upplyft upplyft nedsänkt topp* / Framåt / Bakåt stoppad f r a m å t långsamt retur framåt snabbt Hastighet 1300_-POWER-CONTROL_

33 POWER CONTROL - TYRNING 10. Fyllnivåindikering (tillval) Avlastningsautomatik aktiv* / inte aktiv När denna symbol visas är lastningsautomatiken aktiv Lastgodssäkring fram / bak / mellanläge* 15 fram bak När symbolerna blinkar, befinner sig lastgodssäkringen i mellersta läget eller håller just på att köra fram eller tillbaka. Anmärkning: Befinner sig lastgodssäkringens bygel i mellersta läget kan det hända att den maximala transporthöjden överskrids. 13. tatus tvärmatningsband: Val av tvärmatningsband(inte med mekaniskt tvärmatningsband) hydrauliskt tvärmatningsband höger riktning hydrauliskt tvärmatningsband vänster riktning Det mekaniska tvärmatningsbandet löper i inställd riktning 14. Liftaxel nedsänkt / upplyft* Liftaxel nedsänkt Liftaxel upplyft Anmärkning: Är stödlasten för hög kan liftaxeln inte lyftas. Överskrider stödlasten den kritiska nivån under det att liftaxeln är upplyft, sänks liftaxeln automatiskt ner. 15. Tillsättning av doseringsmedel aktiv* / inte aktiv aktiv doseringsmedel tillsätts inte aktiv inget doseringsmedel tillsätts Anmärkning: Om symbolen inte visas, är den automatiska tillsättningen av doseringsmedel inte tillkopplad eller inte konfigurerad. Funktionstangenter: Menyn för knivsliputrustningen - se bruksanvisningen till Autocut Torrfoderpåbyggnad upp bara om funktionen har aktiverats i Konfigurationsmenyn. Torrfoderpåbyggnad ner - bara om funktionen har aktiverats i Konfigurationsmenyn. Tillsättning av doseringsmedel Till/Från manövrerar den automatiska tillsättningen av doseringsmedel. Doseringsmedel tillsätts bara när pickupen är nedsänkt. Lastgodssäkringen stängs*. Lastgodssäkringen öppnas*. Frontluckorna** fälls framåt. Frontluckorna** fälls uppåt. De övre frontluckorna fälls nedåt frontluckan rör sig så länge tangenten hålls intryckt. 1. De övre frontluckorna fälls uppåt - frontluckan rör sig så länge tangenten hålls intryckt. 2. Ytterligare funktionstangenter tryck på tangenten helt kort. Ytterligare funktionstangenter. Hoppar en menynivå uppåt (här: tartmenyn). * Lastgodssäkringen kan bara manövreras när bakluckan är stängd. ** De nedre frontluckorna kan bara manövreras när lastgodssäkringen är öppen. Frontluckorna kan bara erhållas för Jumbo Combiline. 1300_-POWER-CONTROL_
